Page 151 of 294

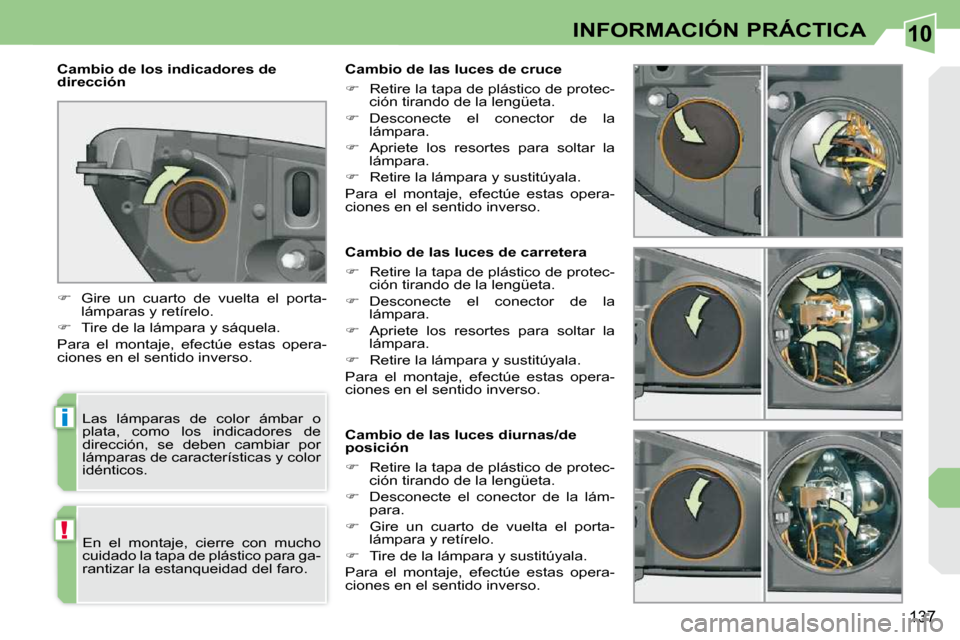

10
i
!
137
INFORMACIÓN PRÁCTICA
Cambio de las luces de carretera
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.
Desconecte el conector de la
lámpara.
Apriete los resortes para soltar la
lámpara.
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces diurnas/de
posición
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.
Desconecte el conector de la lám-
para.
Gire un cuarto de vuelta el porta-
lámpara y retírelo.
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.
Desconecte el conector de la
lámpara.
Apriete los resortes para soltar la
lámpara.
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de los indicadores de
dirección
Las lámparas de color ámbar o
plata, como los indicadores de
dirección, se deben cambiar por
lámparas de características y color
idénticos.
En el montaje, cierre con mucho
cuidado la tapa de plástico para ga-
r a n t i z a r l a e s t a n q u e i d a d d e l f a r o .
Gire un cuarto de vuelta el porta-
lámparas y retírelo.
Tire de la lámpara y sáquela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.

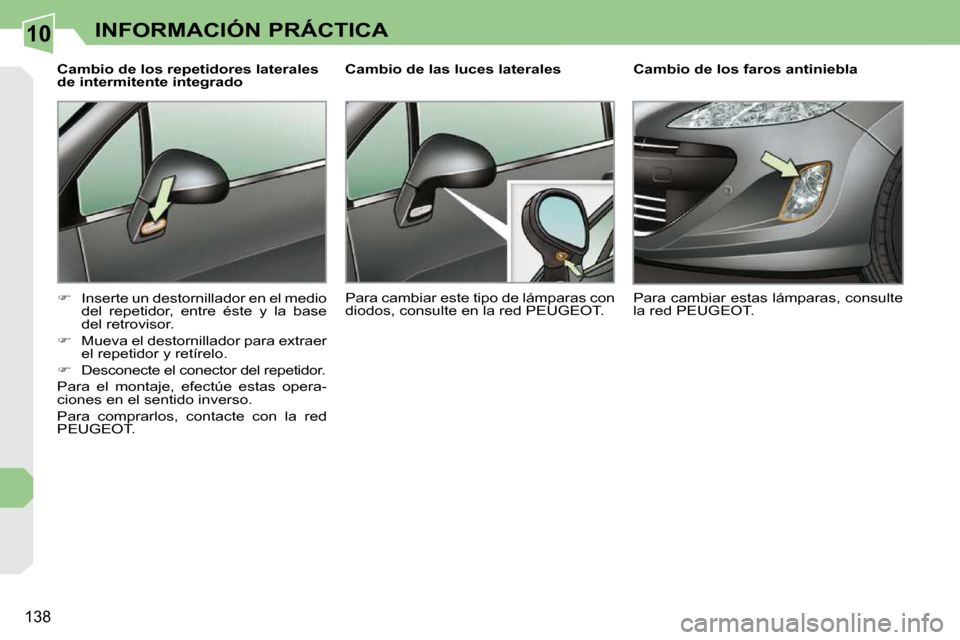

Page 152 of 294
10
138
INFORMACIÓN PRÁCTICA
Cambio de los repetidores laterales
de intermitente integrado
Inserte un destornillador en el medio
del repetidor, entre éste y la base
del retrovisor.
Mueva el destornillador para extraer
el repetidor y retírelo.
Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlos, contacte con la red
PEUGEOT. Cambio de los faros antiniebla
Para cambiar estas lámparas, consulte
la red PEUGEOT.
Cambio de las luces laterales
Para cambiar este tipo de lámparas con
diodos, consulte en la red PEUGEOT.

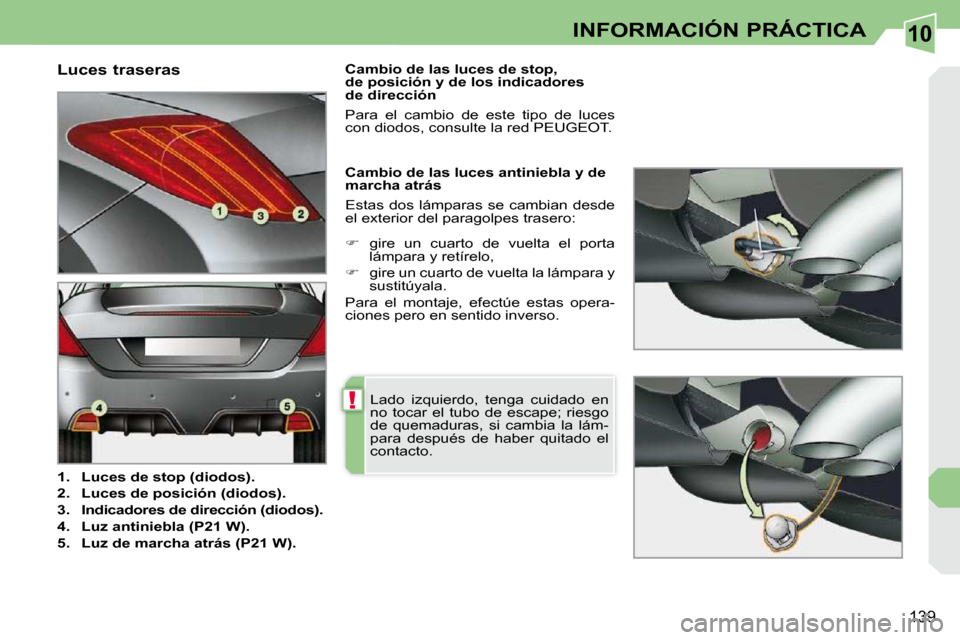

Page 153 of 294
10
!
139
INFORMACIÓN PRÁCTICA
Luces traseras
1. Luces de stop (diodos).
2. Luces de posición (diodos).
3. Indicadores de dirección (diodos).
4. Luz antiniebla (P21 W).
5. Luz de marcha atrás (P21 W). Cambio de las luces antiniebla y de
marcha atrás
Estas dos lámparas se cambian desde
e l e x t e r i o r d e l p a r a g o l p e s t r a s e r o :
L a d o i z q u i e r d o , t e n g a c u i d a d o e n
no tocar el tubo de escape; riesgo
de quemaduras, si cambia la lám-
para después de haber quitado el
contacto.
gire un cuarto de vuelta el porta
lámpara y retírelo,
gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Cambio de las luces de stop,
de posición y de los indicadores
de dirección
Para el cambio de este tipo de luces
con diodos, consulte la red PEUGEOT.

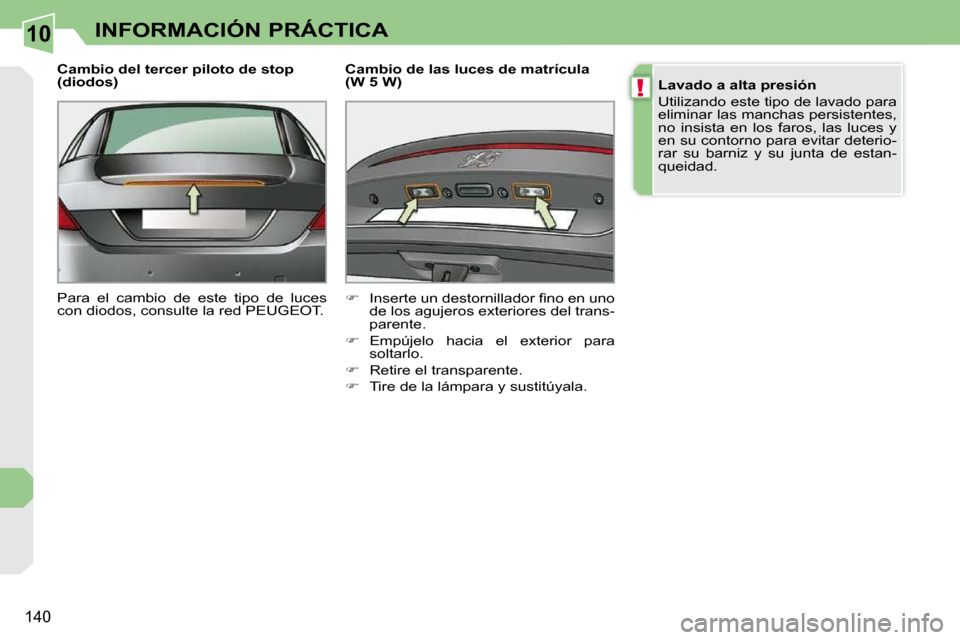

Page 154 of 294
10
!
140
INFORMACIÓN PRÁCTICA
Cambio del tercer piloto de stop
(diodos)
Para el cambio de este tipo de luces
con diodos, consulte la red PEUGEOT. Cambio de las luces de matrícula
(W 5 W)
I n s e r t e u n d e s t o r n i l l a d o r fi n o e n u n o
de los agujeros exteriores del trans-
parente.
Empújelo hacia el exterior para
soltarlo.
Retire el transparente.
Tire de la lámpara y sustitúyala.
Lavado a alta presión
U t i l i z a n d o e s t e t i p o d e l a v a d o p a r a
eliminar las manchas persistentes,
no insista en los faros, las luces y
en su contorno para evitar deterio-
r a r s u b a r n i z y s u j u n t a d e e s t a n -
queidad.

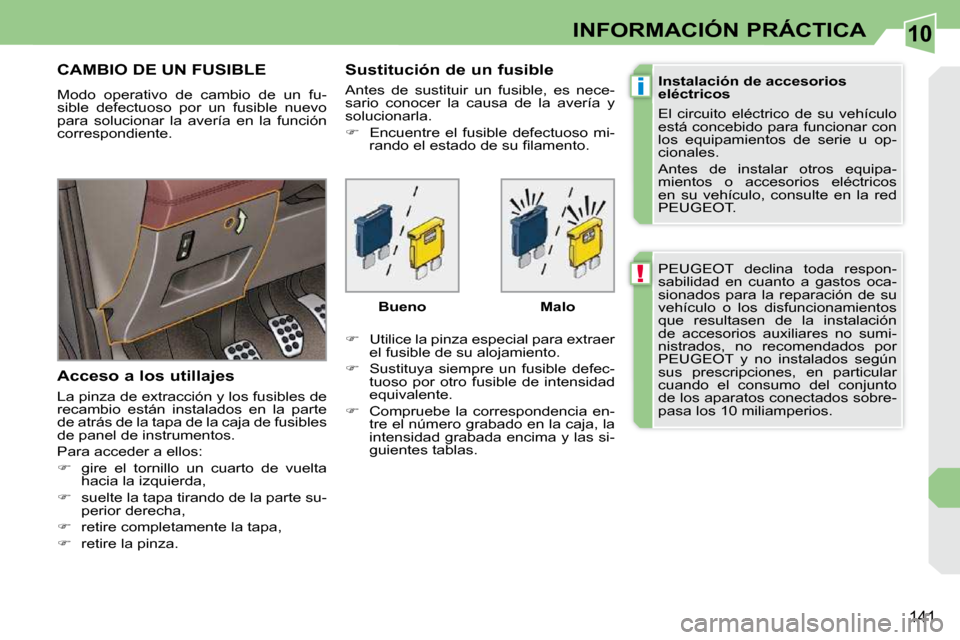

Page 155 of 294
10
!
i
141
INFORMACIÓN PRÁCTICA
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no sumi-
nistrados, no recomendados por
PEUGEOT y no instalados según
sus prescripciones, en particular
cuando el consumo del conjunto
de los aparatos conectados sobre-
pasa los 10 miliamperios.
Instalación de accesorios
eléctricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipamientos de serie u op-
cionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte en la red
PEUGEOT.
CAMBIO DE UN FUSIBLE
Modo operativo de cambio de un fu-
sible defectuoso por un fusible nuevo
para solucionar la avería en la función
correspondiente.
Acceso a los utillajes
L a p i n z a d e e x t r a c c i ó n y l o s f u s i b l e s d e
recambio están instalados en la parte
de atrás de la tapa de la caja de fusibles
de panel de instrumentos.
P a r a a c c e d e r a e l l o s :
gire el tornillo un cuarto de vuelta
h a c i a l a i z q u i e r d a ,
suelte la tapa tirando de la parte su-
perior derecha,
retire completamente la tapa,
r e t i r e l a p i n z a . Sustitución de un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.
Encuentre el fusible defectuoso mi-
r a n d o e l e s t a d o d e s u fi l a m e n t o .
U t i l i c e l a p i n z a e s p e c i a l p a r a e x t r a e r
el fusible de su alojamiento.
Sustituya siempre un fusible defec-
tuoso por otro fusible de intensidad
equivalente.
Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad grabada encima y las si-
guientes tablas.
Bueno Malo

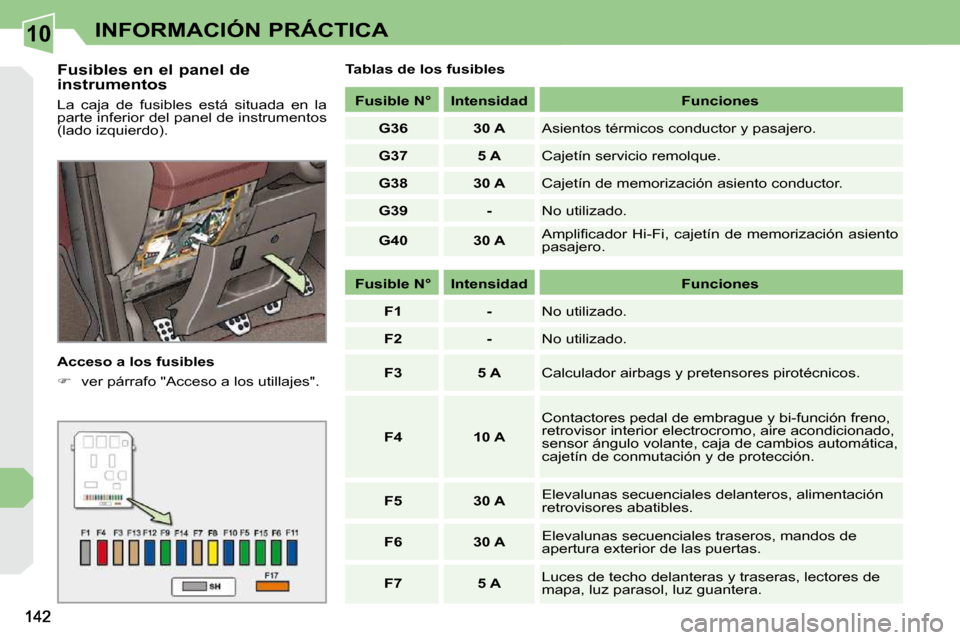

Page 156 of 294
10INFORMACIÓN PRÁCTICA
Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
( l a d o i z q u i e r d o ) .
Acceso a los fusibles
v e r p á r r a f o " A c c e s o a l o s u t i l l a j e s " . Tablas de los fusibles
Fusible N° Intensidad Funciones
G36 30 A Asientos térmicos conductor y pasajero.
G37 5 A Cajetín servicio remolque.
G38 30 A C a j e t í n d e m e m o r i z a c i ó n a s i e n t o c o n d u c t o r .
G39 - N o u t i l i z a d o .
G40 30 A A m p l i fi c a d o r H i - F i , c a j e t í n d e m e m o r i z a c i ó n a s i e n t o
pasajero.
Fusible N° Intensidad Funciones
F1 - N o u t i l i z a d o .
F2 - N o u t i l i z a d o .
F3 5 A Calculador airbags y pretensores pirotécnicos.
F4 10 A Contactores pedal de embrague y bi-función freno,
retrovisor interior electrocromo, aire acondicionado,
sensor ángulo volante, caja de cambios automática,
cajetín de conmutación y de protección.
F5 30 A Elevalunas secuenciales delanteros, alimentación
retrovisores abatibles.
F6 30 A Elevalunas secuenciales traseros, mandos de
apertura exterior de las puertas.
F7 5 A Luces de techo delanteras y traseras, lectores de
m a p a , l u z p a r a s o l , l u z g u a n t e r a .

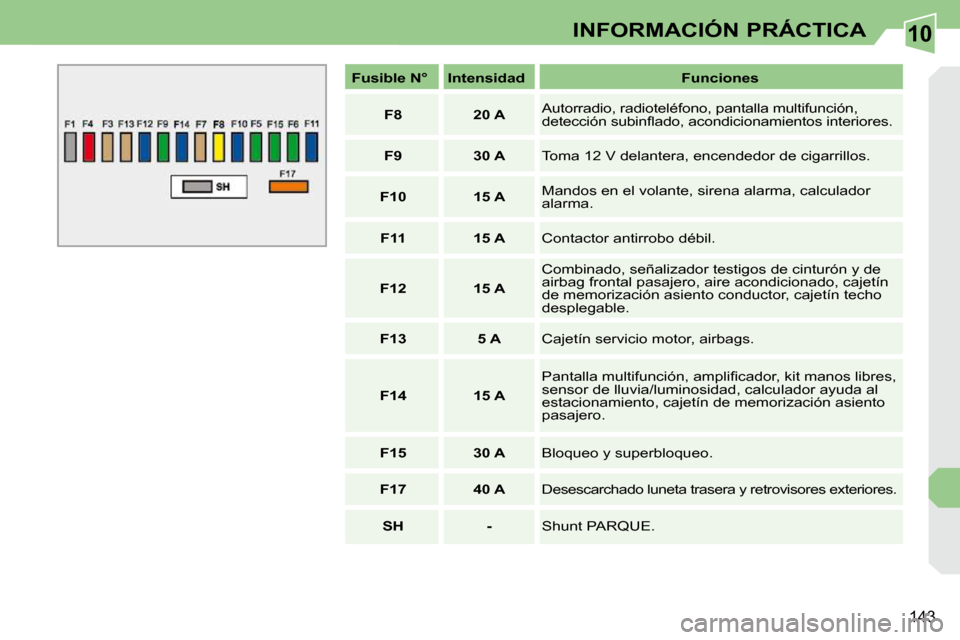

Page 157 of 294
10
143
INFORMACIÓN PRÁCTICA
Fusible N° Intensidad Funciones
F8 20 A Autorradio, radioteléfono, pantalla multifunción,
d e t e c c i ó n s u b i n fl a d o , a c o n d i c i o n a m i e n t o s i n t e r i o r e s
.
F9 30 A Toma 12 V delantera, encendedor de cigarrillos.
F10 15 A Mandos en el volante, sirena alarma, calculador
alarma.
F11 15 A Contactor antirrobo débil.
F12 15 A C o m b i n a d o , s e ñ a l i z a d o r t e s t i g o s d e c i n t u r ó n y d e
airbag frontal pasajero, aire acondicionado, cajetín
d e m e m o r i z a c i ó n a s i e n t o c o n d u c t o r , c a j e t í n t e c h o
desplegable.
F13 5 A Cajetín servicio motor, airbags.
F14 15 A P a n t a l l a m u l t i f u n c i ó n , a m p l i fi c a d o r , k i t m a n o s l i b r e s ,
sensor de lluvia/luminosidad, calculador ayuda al
e s t a c i o n a m i e n t o , c a j e t í n d e m e m o r i z a c i ó n a s i e n t o
pasajero.
F15 30 A Bloqueo y superbloqueo.
F17 40 A Desescarchado luneta trasera y retrovisores ext eriores.
SH - Shunt PARQUE.
Page 158 of 294
10
144
INFORMACIÓN PRÁCTICA
Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
r í a ( l a d o i z q u i e r d o ) .
Acceso a los fusibles
Suelte la tapa.
Sustituya el fusible (ver párrafo co-
rrespondiente).
Después de la intervención, cierre
la tapa con cuidado para garanti-
z a r l a e s t a n q u e i d a d d e l a c a j a d e
fusibles. Tablas de los fusibles
Fusible N° Intensidad Funciones
F1 20 A Alimentación calculador motor, electroválvulas
bomba de inyección y EGR (2 l HDI 16V),
inyectores (2 l HDI 16V).
F2 15 A Bocina.
F3 10 A Lavaparabrisas.
F4 20 A Lavafaros.
F5 15 A Electroválvulas purga canister, descarga turbina
y regulación presión Turbo (1,6 l THP 16V),
calentador vapor aceite (1,6 l THP 16V), calentador
gasoil (1,6 l HDI 16V).
F6 10 A Sensor velocidad vehículo, calculador ABS/ESP.
F7 10 A Calculador dirección asistida, caja de cambios
automática, detector nivel agua motor.
F8 25 A Mando del arranque.
F9 10 A Toma diagnosis, faros direccionales, caudalímetro
d e a i r e ( D i e s e l ) , b o m b a fi l t r o d e p a r t í c u l a s ( D i e s e l ) ,
mandos de los retrovisores exteriores.
F10 30 A A c c i o n a d o r e s c a l c u l a d o r m o t o r ( g a s o l i n a : b o b i n a s
de encendido, electroválvulas, sondas de oxígeno,
inyectores, calentadores, bomba de carburante,
t e r m o s t a t o p i l o t a d o ) ( D i e s e l : e l e c t r o v á l v u l a s ,
calentadores).
F11 40 A Pulsador aire acondicionado.

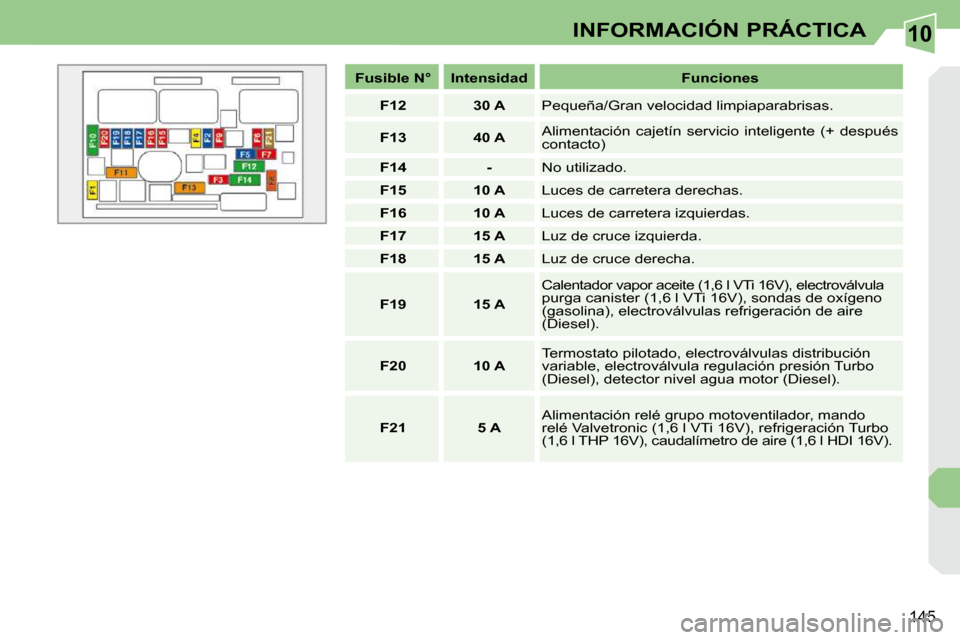

Page 159 of 294
10
145
INFORMACIÓN PRÁCTICA
Fusible N° Intensidad Funciones
F12 30 A Pequeña/Gran velocidad limpiaparabrisas.
F13 40 A Alimentación cajetín servicio inteligente (+ después
contacto)
F14 - N o u t i l i z a d o .
F15 10 A Luces de carretera derechas.
F16 10 A L u c e s d e c a r r e t e r a i z q u i e r d a s .
F17 15 A L u z d e c r u c e i z q u i e r d a .
F18 15 A L u z d e c r u c e d e r e c h a .
F19 15 A
Calentador vapor aceite (1,6 l VTi 16V), electrová lvula purga canister (1,6 l VTi 16V), sondas de oxígeno
(gasolina), electroválvulas refrigeración de aire
(Diesel).
F20 10 A Termostato pilotado, electroválvulas distribución
variable, electroválvula regulación presión Turbo
(Diesel), detector nivel agua motor (Diesel).
F21 5 A Alimentación relé grupo motoventilador, mando
relé Valvetronic (1,6 l VTi 16V), refrigeración Turbo
(1,6 l THP 16V), caudalímetro de aire (1,6 l HDI 16V
).

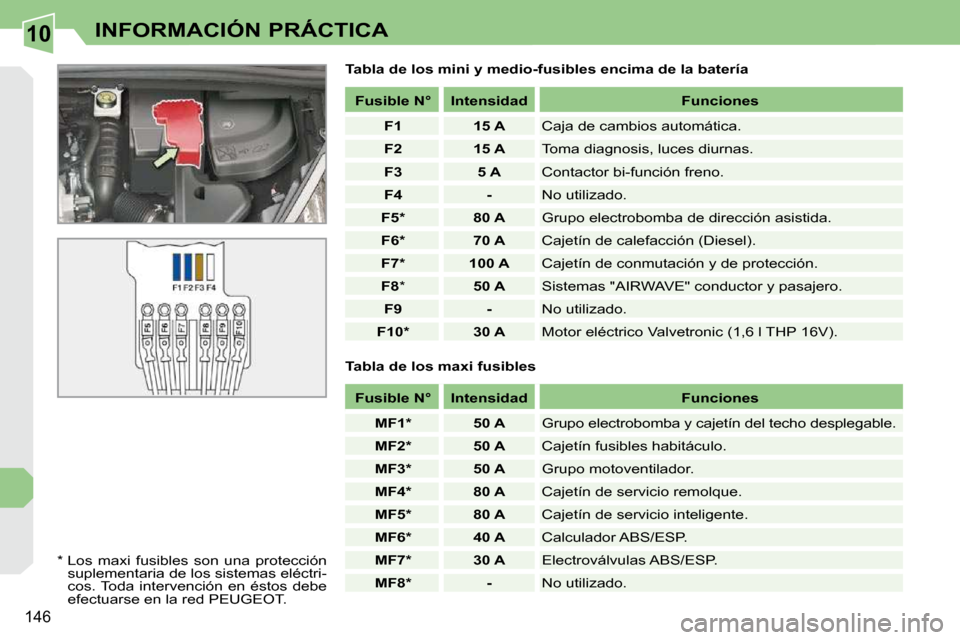

Page 160 of 294
10
146
INFORMACIÓN PRÁCTICA
Tabla de los mini y medio-fusibles encima de la batería
* Los maxi fusibles son una protección suplementaria de los sistemas eléctri-
cos. Toda intervención en éstos debe
efectuarse en la red PEUGEOT.
Fusible N° Intensidad Funciones
F1 15 A Caja de cambios automática.
F2 15 A Toma diagnosis, luces diurnas.
F3 5 A Contactor bi-función freno.
F4 - N o u t i l i z a d o .
F5 * 80 A Grupo electrobomba de dirección asistida.
F6 * 70 A Cajetín de calefacción (Diesel).
F7 * 100 A Cajetín de conmutación y de protección.
F8 * 50 A S i s t e m a s " A I R W A V E " c o n d u c t o r y p a s a j e r o .
F9 - N o u t i l i z a d o .
F10 * 30 A Motor eléctrico Valvetronic (1,6 l THP 16V).
Tabla de los maxi fusibles
Fusible N° Intensidad Funciones
MF1 * 50 A Grupo electrobomba y cajetín del techo desplega ble.
MF2 * 50 A Cajetín fusibles habitáculo.
MF3 * 50 A Grupo motoventilador.
MF4 * 80 A Cajetín de servicio remolque.
MF5 * 80 A Cajetín de servicio inteligente.
MF6 * 40 A Calculador ABS/ESP.
MF7 * 30 A Electroválvulas ABS/ESP.
MF8 * - N o u t i l i z a d o .
