Peugeot 308 CC 2009 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 308 CC, Model: Peugeot 308 CC 2009Pages: 294, PDF Dimensioni: 23.41 MB
Page 101 of 294

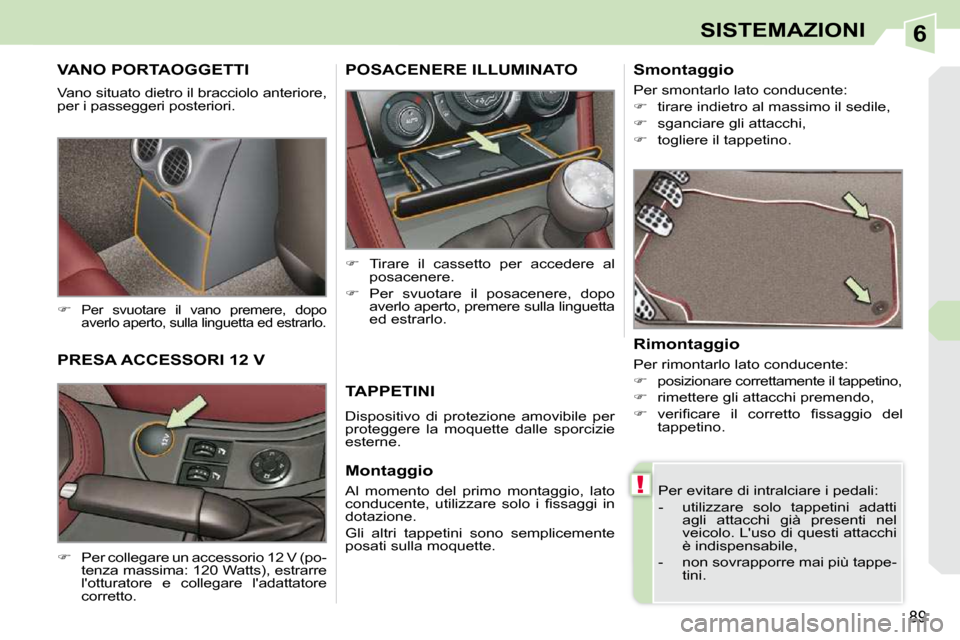

6
!
89
SISTEMAZIONI
VANO PORTAOGGETTI
Vano situato dietro il bracciolo anteriore,
per i passeggeri posteriori.
Per svuotare il vano premere, dopo
averlo aperto, sulla linguetta ed estrarlo.
Per evitare di intralciare i pedali:
- utilizzare solo tappetini adatti
agli attacchi già presenti nel
veicolo. L'uso di questi attacchi
è indispensabile,
- non sovrapporre mai più tappe- tini.
TAPPETINI
Dispositivo di protezione amovibile per
proteggere la moquette dalle sporcizie
esterne. Rimontaggio
Per rimontarlo lato conducente:
posizionare correttamente il tappetino,
rimettere gli attacchi premendo,
v e r i fi c a r e i l c o r r e t t o fi s s a g g i o d e l
tappetino.
Montaggio
Al momento del primo montaggio, lato
c o n d u c e n t e , u t i l i z z a r e s o l o i fi s s a g g i i n
dotazione.
Gli altri tappetini sono semplicemente
posati sulla moquette. Smontaggio
Per smontarlo lato conducente:
tirare indietro al massimo il sedile,
sganciare gli attacchi,
togliere il tappetino.
PRESA ACCESSORI 12 V
Per collegare un accessorio 12 V (po-
tenza massima: 120 Watts), estrarre
l'otturatore e collegare l'adattatore
corretto.
POSACENERE ILLUMINATO
Tirare il cassetto per accedere al
posacenere.
Per svuotare il posacenere, dopo
averlo aperto, premere sulla linguetta
ed estrarlo.

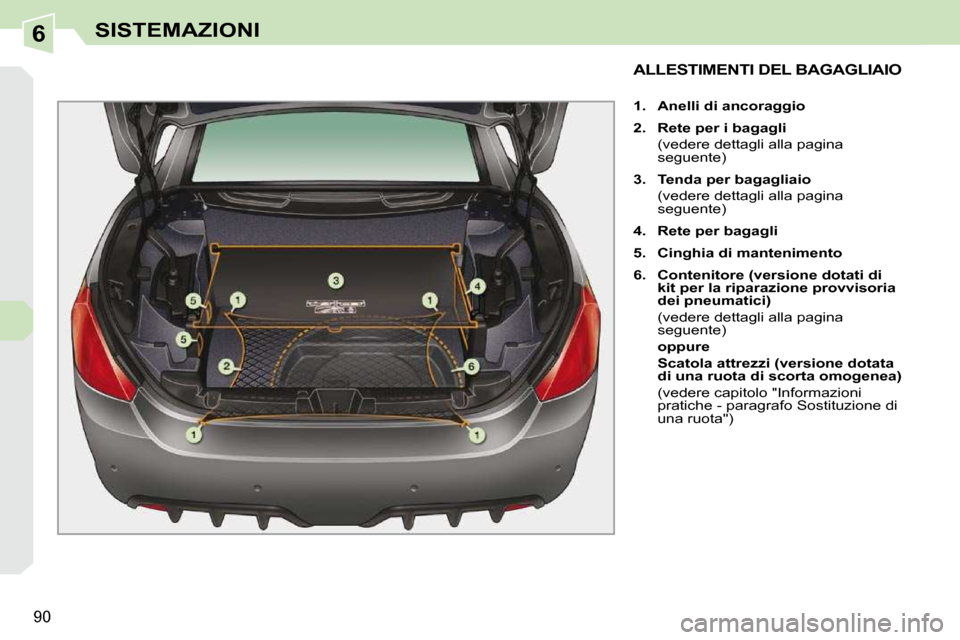

Page 102 of 294
6
90
SISTEMAZIONI
ALLESTIMENTI DEL BAGAGLIAIO
1. Anelli di ancoraggio
2. Rete per i bagagli
(vedere dettagli alla pagina seguente)
3. Tenda per bagagliaio
(vedere dettagli alla pagina seguente)
4. Rete per bagagli
5. Cinghia di mantenimento
6. Contenitore (versione dotati di
kit per la riparazione provvisoria
dei pneumatici)
(vedere dettagli alla pagina seguente)
oppure
Scatola attrezzi (versione dotata
di una ruota di scorta omogenea)
(vedere capitolo "Informazioni pratiche - paragrafo Sostituzione di
una ruota")
Page 103 of 294
6
i
91
SISTEMAZIONI
F i s s a t a a g l i a n e l l i d i fi s s a g g i o , p e r m e t t e
di bloccare i bagagli.
Rete per i bagagli
Sollevare il tappeto del bagagliaio
per accedere al contenitore portaog-
getti.
Agganciare il tappeto del bagagliaio
con l'impugnatura sulla guarnizione
del bagagliaio.
Il contenitore comprende appositi spazi in
cui poter sistemare un frangivento (wind-
stop) e due triangoli di presegnalazione.
Se si toglie questo contenitore, si accede al
kit per la riparazione provvisoria dei pneu-
matici e agli attrezzi.
Contenitore portaoggetti Tendalino del bagagliaio
N e l l a c o n fi g u r a z i o n e " c a b r i o l e t " , c o n s e n t e
di delimitare lo spazio per il carico dei
bagagli nel bagagliaio.
Quando la tenda del bagagliaio è
a p e r t a , v e r i fi c a r e c h e i b a g a g l i :
- non la sollevino,
- non siano mai posizionati sopra.
Il tendalino deve essere sempre tirato
prima di iniziare una manovra del
tetto (vedi capitolo "Prime nozioni -
paragrago Apertura").

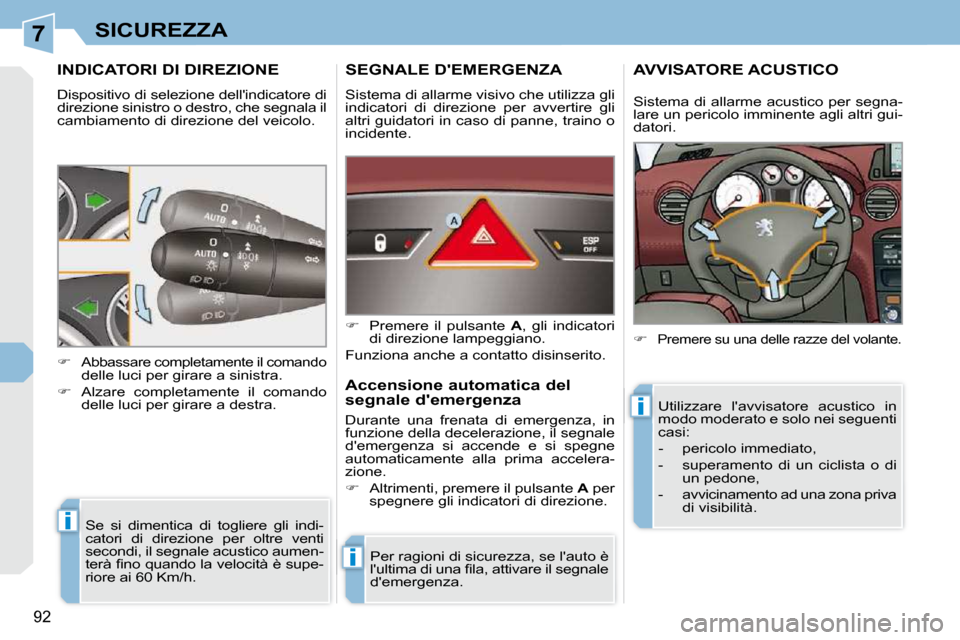

Page 104 of 294
7
i
i
i
92
SICUREZZA
INDICATORI DI DIREZIONE
Dispositivo di selezione dell'indicatore di
direzione sinistro o destro, che segnala il
cambiamento di direzione del veicolo. Se si dimentica di togliere gli indi-
catori di direzione per oltre venti
secondi, il segnale acustico aumen-
t e r à fi n o q u a n d o l a v e l o c i t à è s u p e -
riore ai 60 Km/h.
Abbassare completamente il comando delle luci per girare a sinistra.
Alzare completamente il comando
delle luci per girare a destra.
SEGNALE D'EMERGENZA
Sistema di allarme visivo che utilizza gli
indicatori di direzione per avvertire gli
altri guidatori in caso di panne, traino o
incidente.
P e r r a g i o n i d i s i c u r e z z a , s e l ' a u t o è
l ' u l t i m a d i u n a fi l a , a t t i v a r e i l s e g n a l e
d'emergenza.
Premere il pulsante A , gli indicatori
di direzione lampeggiano.
Funziona anche a contatto disinserito.
Accensione automatica del
segnale d'emergenza
Durante una frenata di emergenza, in
funzione della decelerazione, il segnale
d'emergenza si accende e si spegne
automaticamente alla prima accelera-
zione.
Altrimenti, premere il pulsante A per
spegnere gli indicatori di direzione.
AVVISATORE ACUSTICO
Premere su una delle razze del volante.
Utilizzare l'avvisatore acustico in
modo moderato e solo nei seguenti
casi:
- pericolo immediato,
- superamento di un ciclista o di
un pedone,
- avvicinamento ad una zona priva di visibilità.
Sistema di allarme acustico per segna-
lare un pericolo imminente agli altri gui-
datori.

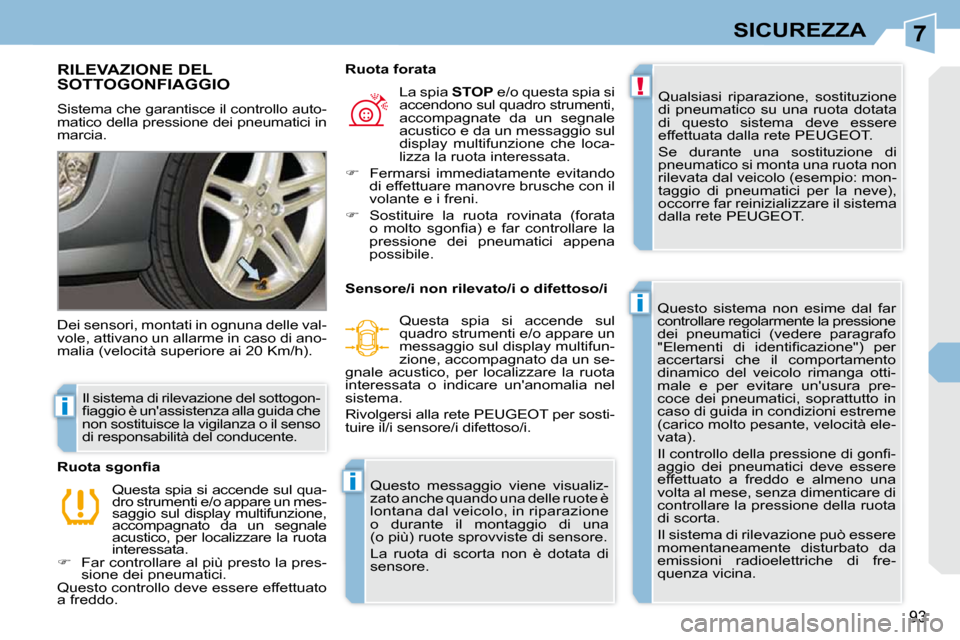

Page 105 of 294
7
!
i
i
i
93
SICUREZZA
RILEVAZIONE DEL SOTTOGONFIAGGIO
Sistema che garantisce il controllo auto-
matico della pressione dei pneumatici in
marcia. Qualsiasi riparazione, sostituzione
di pneumatico su una ruota dotata
d i q u e s t o s i s t e m a d e v e e s s e r e
effettuata dalla rete PEUGEOT.
Se durante una sostituzione di
pneumatico si monta una ruota non
rilevata dal veicolo (esempio: mon-
taggio di pneumatici per la neve),
occorre far reinizializzare il sistema
dalla rete PEUGEOT.
Questo sistema non esime dal far
controllare regolarmente la pressione dei pneumatici (vedere paragrafo
" E l e m e n t i d i i d e n t i fi c a z i o n e " ) p e r
accertarsi che il comportamento
dinamico del veicolo rimanga otti-
male e per evitare un'usura pre-
coce dei pneumatici, soprattutto in
caso di guida in condizioni estreme
(carico molto pesante, velocità ele-
vata).
I l c o n t r o l l o d e l l a p r e s s i o n e d i g o n fi -
aggio dei pneumatici deve essere
effettuato a freddo e almeno una
volta al mese, senza dimenticare di
controllare la pressione della ruota
di scorta.
Il sistema di rilevazione può esseremomentaneamente disturbato da
emissioni radioelettriche di fre-
q u e n z a v i c i n a .
Dei sensori, montati in ognuna delle val-
vole, attivano un allarme in caso di ano-
malia (velocità superiore ai 20 Km/h).
Q u e s t a s p i a s i a c c e n d e s u l q u a -
dro strumenti e/o appare un mes-
saggio sul display multifunzione,
accompagnato da un segnale
acustico, per localizzare la ruota
interessata.
Far controllare al più presto la pres-
sione dei pneumatici.
Questo controllo deve essere effettuato
a freddo.
R u o t a s g o n fi a La spia
STOP e / o q u e s t a s p i a s i
a c c e n d o n o s u l q u a d r o s t r u m e n t i ,
accompagnate da un segnale
acustico e da un messaggio sul
display multifunzione che loca-
lizza la ruota interessata.
Fermarsi immediatamente evitando
di effettuare manovre brusche con il
volante e i freni.
Sostituire la ruota rovinata (forata
o m o l t o s g o n fi a ) e f a r c o n t r o l l a r e l a
pressione dei pneumatici appena
possibile.
Ruota forata
Il sistema di rilevazione del sottogon-
fi a g g i o è u n ' a s s i s t e n z a a l l a g u i d a c h e
non sostituisce la vigilanza o il senso
di responsabilità del conducente. Sensore/i non rilevato/i o difettoso/i
Questa spia si accende sul
q u a d r o s t r u m e n t i e / o a p p a r e u n
messaggio sul display multifun-
zione, accompagnato da un se-
gnale acustico, per localizzare la ruota
interessata o indicare un'anomalia nel
sistema.
Rivolgersi alla rete PEUGEOT per sosti-
tuire il/i sensore/i difettoso/i.
Questo messaggio viene visualiz-
z a t o a n c h e q u a n d o u n a d e l l e r u o t e è
lontana dal veicolo, in riparazione
o durante il montaggio di una
(o più) ruote sprovviste di sensore.
L a r u o t a d i s c o r t a n o n è d o t a t a d i
sensore.

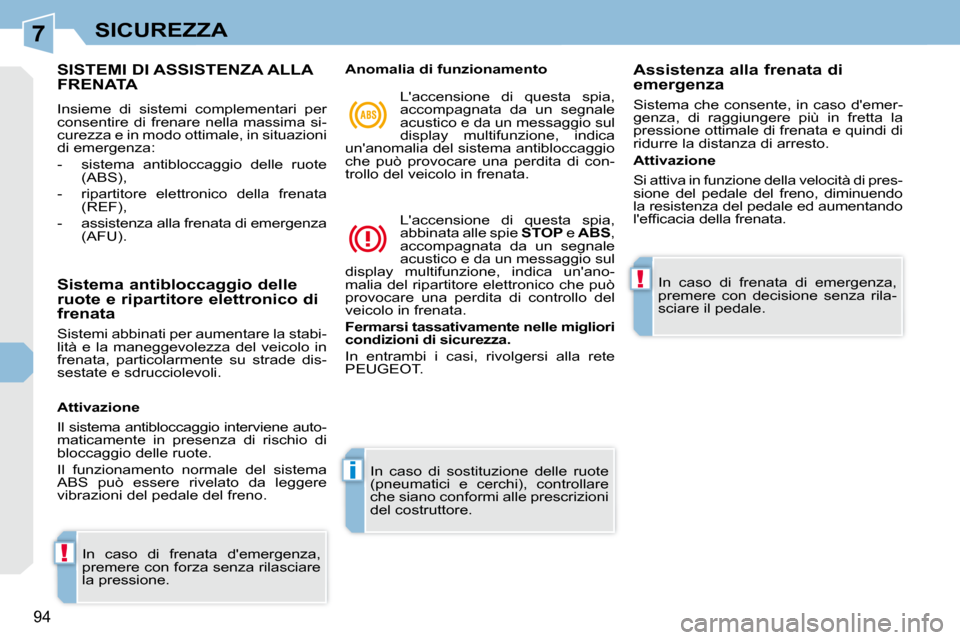

Page 106 of 294
7
!
i
!
94
SICUREZZA
SISTEMI DI ASSISTENZA ALLA FRENATA
Insieme di sistemi complementari per
consentire di frenare nella massima si-
curezza e in modo ottimale, in situazioni
di emergenza:
- sistema antibloccaggio delle ruote (ABS),
- ripartitore elettronico della frenata (REF),
- assistenza alla frenata di emergenza (AFU).
Sistema antibloccaggio delle
ruote e ripartitore elettronico di
frenata
Sistemi abbinati per aumentare la stabi-
lità e la maneggevolezza del veicolo in
frenata, particolarmente su strade dis-
sestate e sdrucciolevoli.
In caso di frenata d'emergenza,
premere con forza senza rilasciare
la pressione. In caso di sostituzione delle ruote
(pneumatici e cerchi), controllare
che siano conformi alle prescrizioni
del costruttore.
Anomalia di funzionamento
L ' a c c e n s i o n e d i q u e s t a s p i a ,
accompagnata da un segnale
acustico e da un messaggio sul
display multifunzione, indica
un'anomalia del sistema antibloccaggio
che può provocare una perdita di con-
trollo del veicolo in frenata.
L ' a c c e n s i o n e d i q u e s t a s p i a ,
abbinata alle spie STOP e ABS ,
accompagnata da un segnale
acustico e da un messaggio sul
display multifunzione, indica un'ano-
malia del ripartitore elettronico che può
provocare una perdita di controllo del
veicolo in frenata.
Fermarsi tassativamente nelle migliori
condizioni di sicurezza.
In entrambi i casi, rivolgersi alla rete
PEUGEOT. Assistenza alla frenata di
emergenza
Sistema che consente, in caso d'emer-
genza, di raggiungere più in fretta la
p r e s s i o n e o t t i m a l e d i f r e n a t a e q u i n d i d i
ridurre la distanza di arresto.
Attivazione
Il sistema antibloccaggio interviene auto-
maticamente in presenza di rischio di
bloccaggio delle ruote.
Il funzionamento normale del sistema
ABS può essere rivelato da leggere
vibrazioni del pedale del freno. Attivazione
Si attiva in funzione della velocità di pres-
sione del pedale del freno, diminuendo
la resistenza del pedale ed aumentando
l ' e f fi c a c i a d e l l a f r e n a t a .
In caso di frenata di emergenza,
premere con decisione senza rila-
sciare il pedale.

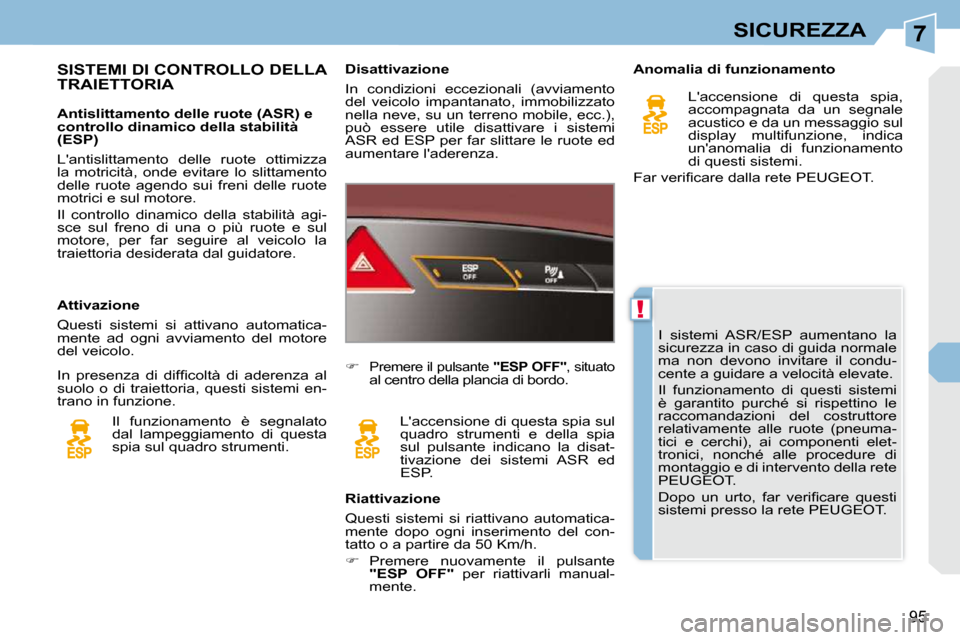

Page 107 of 294
7
!
95
SICUREZZA
I sistemi ASR/ESP aumentano la
sicurezza in caso di guida normale
ma non devono invitare il condu-
cente a guidare a velocità elevate.
I l f u n z i o n a m e n t o d i q u e s t i s i s t e m i
è g a r a n t i t o p u r c h é s i r i s p e t t i n o l e
raccomandazioni del costruttore
relativamente alle ruote (pneuma-
tici e cerchi), ai componenti elet-
t r o n i c i , n o n c h é a l l e p r o c e d u r e d i
montaggio e di intervento della rete
PEUGEOT.
D o p o u n u r t o , f a r v e r i fi c a r e q u e s t i
sistemi presso la rete PEUGEOT.
Disattivazione
In condizioni eccezionali (avviamento
del veicolo impantanato, immobilizzato
nella neve, su un terreno mobile, ecc.),
può essere utile disattivare i sistemi
ASR ed ESP per far slittare le ruote ed
aumentare l'aderenza.
Premere il pulsante "ESP OFF" , situatoal centro della plancia di bordo.
L ' a c c e n s i o n e d i q u e s t a s p i a s u l
q u a d r o s t r u m e n t i e d e l l a s p i a
sul pulsante indicano la disat-
tivazione dei sistemi ASR ed
ESP.
Riattivazione
Questi sistemi si riattivano automatica-
mente dopo ogni inserimento del con-
tatto o a partire da 50 Km/h.
Premere nuovamente il pulsante
"ESP OFF" per riattivarli manual-
mente. Anomalia di funzionamento
L ' a c c e n s i o n e d i q u e s t a s p i a ,
accompagnata da un segnale
acustico e da un messaggio sul
display multifunzione, indica
un'anomalia di funzionamento
d i q u e s t i s i s t e m i .
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
SISTEMI DI CONTROLLO DELLA TRAIETTORIA
Attivazione
Questi sistemi si attivano automatica-
mente ad ogni avviamento del motore
del veicolo.
Antislittamento delle ruote (ASR) e
controllo dinamico della stabilità
(ESP)
L'antislittamento delle ruote ottimizza
la motricità, onde evitare lo slittamento
delle ruote agendo sui freni delle ruote
motrici e sul motore.
Il controllo dinamico della stabilità agi-
sce sul freno di una o più ruote e sul
motore, per far seguire al veicolo la
traiettoria desiderata dal guidatore.
I n p r e s e n z a d i d i f fi c o l t à d i a d e r e n z a a l
s u o l o o d i t r a i e t t o r i a , q u e s t i s i s t e m i e n -
trano in funzione.
I l f u n z i o n a m e n t o è s e g n a l a t o
d a l l a m p e g g i a m e n t o d i q u e s t a
s p i a s u l q u a d r o s t r u m e n t i .
Page 108 of 294
7
!
96
SICUREZZA

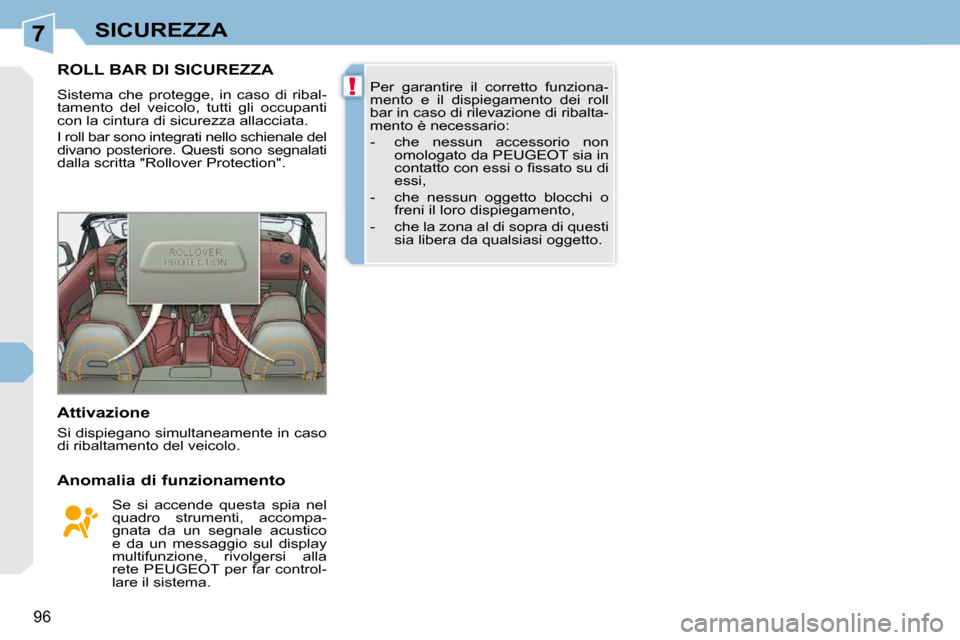

ROLL BAR DI SICUREZZA
Sistema che protegge, in caso di ribal-
tamento del veicolo, tutti gli occupanti
con la cintura di sicurezza allacciata.
I roll bar sono integrati nello schienale del
divano posteriore. Questi sono segnalati
dalla scritta "Rollover Protection".
Attivazione
Si dispiegano simultaneamente in caso
di ribaltamento del veicolo.
Anomalia di funzionamento S e s i a c c e n d e q u e s t a s p i a n e l
q u a d r o s t r u m e n t i , a c c o m p a -
gnata da un segnale acustico
e da un messaggio sul display
multifunzione, rivolgersi alla
rete PEUGEOT per far control-
lare il sistema. Per garantire il corretto funziona-
mento e il dispiegamento dei roll
bar in caso di rilevazione di ribalta-
m e n t o è n e c e s s a r i o :
- che nessun accessorio non
omologato da PEUGEOT sia in
c o n t a t t o c o n e s s i o fi s s a t o s u d i
essi,
- che nessun oggetto blocchi o freni il loro dispiegamento,
- c h e l a z o n a a l d i s o p r a d i q u e s t i s i a l i b e r a d a q u a l s i a s i o g g e t t o .
Page 109 of 294
7SICUREZZA

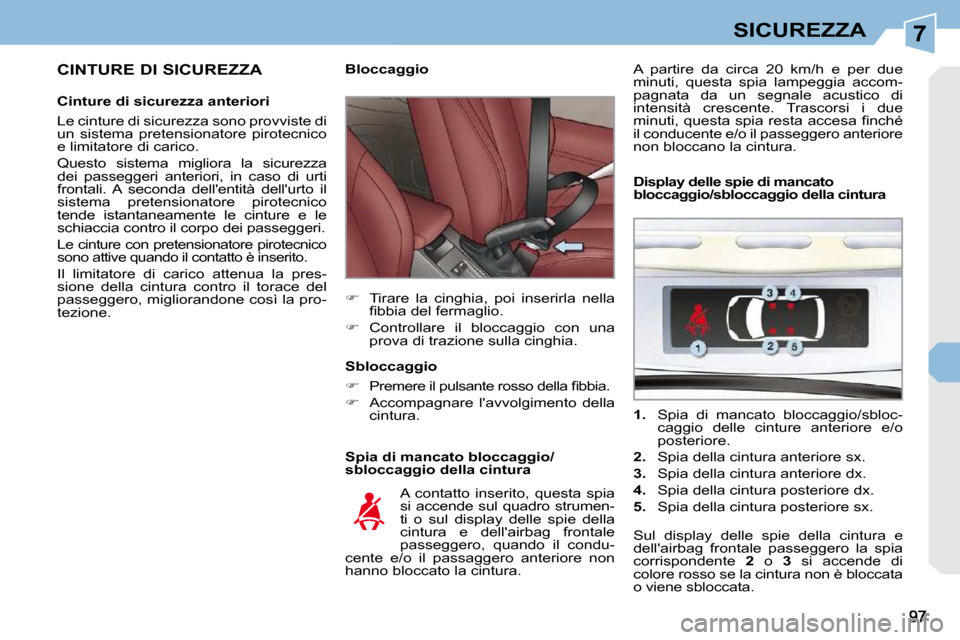

CINTURE DI SICUREZZA
Cinture di sicurezza anteriori
Le cinture di sicurezza sono provviste di
un sistema pretensionatore pirotecnico
e limitatore di carico.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urti
frontali. A seconda dell'entità dell'urto il
sistema pretensionatore pirotecnico
tende istantaneamente le cinture e le
schiaccia contro il corpo dei passeggeri.
Le cinture con pretensionatore pirotecnico
s o n o a t t i v e q u a n d o i l c o n t a t t o è i n s e r i t o .
Il limitatore di carico attenua la pres-
sione della cintura contro il torace del
passeggero, migliorandone così la pro-
tezione.
Spia di mancato bloccaggio/
sbloccaggio della cintura
Bloccaggio
Tirare la cinghia, poi inserirla nella
fi b b i a d e l f e r m a g l i o .
Controllare il bloccaggio con una
prova di trazione sulla cinghia.
A c o n t a t t o i n s e r i t o , q u e s t a s p i a
s i a c c e n d e s u l q u a d r o s t r u m e n -
ti o sul display delle spie della
cintura e dell'airbag frontale
p a s s e g g e r o , q u a n d o i l c o n d u -
cente e/o il passaggero anteriore non
hanno bloccato la cintura.
Sbloccaggio
P r e m e r e i l p u l s a n t e r o s s o d e l l a fi b b i a .
Accompagnare l'avvolgimento della
cintura.
1. Spia di mancato bloccaggio/sbloc-
caggio delle cinture anteriore e/o
posteriore.
2. Spia della cintura anteriore sx.
3. Spia della cintura anteriore dx.
4. Spia della cintura posteriore dx.
5. Spia della cintura posteriore sx.
Display delle spie di mancato
bloccaggio/sbloccaggio della cintura
Sul display delle spie della cintura e
dell'airbag frontale passeggero la spia
corrispondente
2 o 3 si accende di
c o l o r e r o s s o s e l a c i n t u r a n o n è b l o c c a t a
o viene sbloccata.
A partire da circa 20 km/h e per due
m i n u t i , q u e s t a s p i a l a m p e g g i a a c c o m -
pagnata da un segnale acustico di
intensità crescente. Trascorsi i due
m i n u t i , q u e s t a s p i a r e s t a a c c e s a fi n c h é
il conducente e/o il passeggero anteriore
non bloccano la cintura.
Page 110 of 294
7
i
98
SICUREZZA

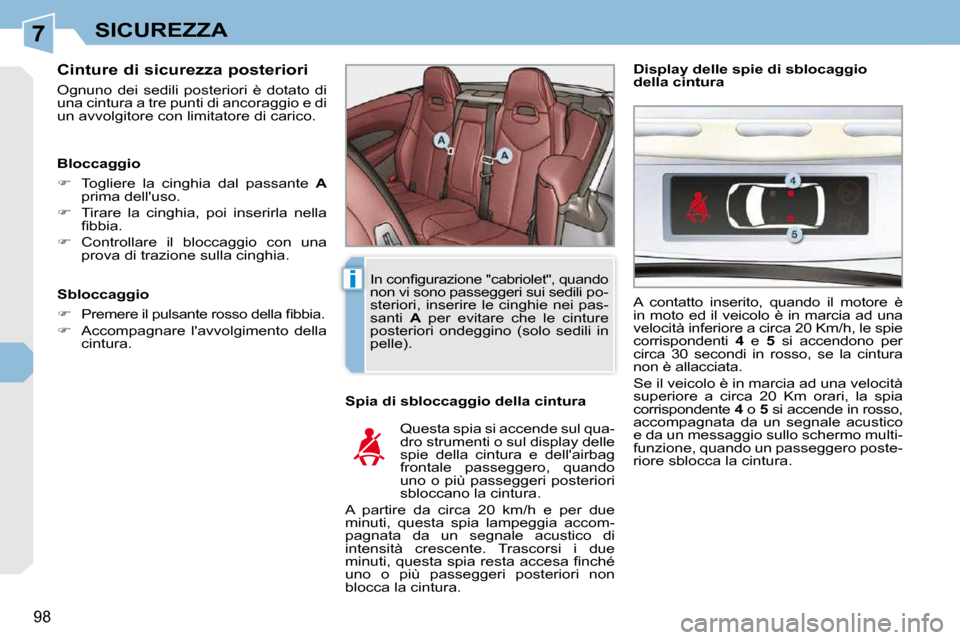

Cinture di sicurezza posteriori
O g n u n o d e i s e d i l i p o s t e r i o r i è d o t a t o d i
una cintura a tre punti di ancoraggio e di
un avvolgitore con limitatore di carico.
Spia di sbloccaggio della cintura Q u e s t a s p i a s i a c c e n d e s u l q u a -
dro strumenti o sul display delle
spie della cintura e dell'airbag
f r o n t a l e p a s s e g g e r o , q u a n d o
uno o più passeggeri posteriori
sbloccano la cintura.
A partire da circa 20 km/h e per due
m i n u t i , q u e s t a s p i a l a m p e g g i a a c c o m -
pagnata da un segnale acustico di
intensità crescente. Trascorsi i due
m i n u t i , q u e s t a s p i a r e s t a a c c e s a fi n c h é
uno o più passeggeri posteriori non
blocca la cintura.
Bloccaggio
Togliere la cinghia dal passante A
prima dell'uso.
Tirare la cinghia, poi inserirla nella
fi b b i a .
Controllare il bloccaggio con una
prova di trazione sulla cinghia. Display delle spie di sblocaggio
della cintura
A c o n t a t t o i n s e r i t o , q u a n d o i l m o t o r e è
i n m o t o e d i l v e i c o l o è i n m a r c i a a d u n a
velocità inferiore a circa 20 Km/h, le spie
corrispondenti
4 e 5 si accendono per
circa 30 secondi in rosso, se la cintura
n o n è a l l a c c i a t a .
S e i l v e i c o l o è i n m a r c i a a d u n a v e l o c i t à
superiore a circa 20 Km orari, la spia
corrispondente 4 o 5 si accende in rosso,
accompagnata da un segnale acustico
e da un messaggio sullo schermo multi-
f u n z i o n e , q u a n d o u n p a s s e g g e r o p o s t e -
riore sblocca la cintura.
Sbloccaggio
P r e m e r e i l p u l s a n t e r o s s o d e l l a fi b b i a .
Accompagnare l'avvolgimento della
cintura. I n c o n fi g u r a z i o n e " c a b r i o l e t " , q u a n d o
non vi sono passeggeri sui sedili po-
steriori, inserire le cinghie nei pas-
santi
A per evitare che le cinture
posteriori ondeggino (solo sedili in
pelle).
