Peugeot 308 CC 2010.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2010.5, Model line: 308 CC, Model: Peugeot 308 CC 2010.5Pages: 278, PDF Dimensioni: 19.09 MB
Page 31 of 278
1
i
i
34
SPIE DI FUNZIONAMENTO
Dopo questa operazione, se si vuo-
le scollegare la batteria, bloccare
le porte del veicolo ed attendere
almeno cinque minuti, altrimenti
l'azzeramento non verrà preso in
considerazione.
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:
interrompere il contatto,
premere il pulsante destro del
quadro strumenti "... /000 " e tenerlo
premuto,
inserire il contatto; il display
chilometrico inizia un conteggio alla
rovescia,
quando il dispaly centrale del qua-
dro strumenti indica "=0" , rilasciare
il pulsante; la chiave sparisce dal
display.
Il chilometraggio che rimane da
percorrere può dipendere dal fatto-
re tempo, in funzione delle abitudi-
ni di guida.
La chiave può quindi accendersi
anche se è stata superata la sca-
denza dei due anni.
Frequenza di manutenzione
superata
Ad ogni inserimento del contatto,
la
chiave lampeggia per 5 secondi, per
segnalare che la manutenzione deve
essere effettuata al più presto.
Esempio: la frequenza di manutenzio-
ne è stata superata di 300 Km.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contat-
to, il contachilometri totalizzatore torna
a funzionare normalmente. La chiave
rimane accesa . Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile acce-
dere all'informazione di manutenzione.
Quest'informazione appare, in funzione
della versione, durante la procedura di
svolgimento del check manuale.
Premere brevemente il pulsante
destro del quadro strumenti " /000 ".
L'informazione di manutenzione viene visualizzata per qualche
secondo sul display centrale del
quadro strumenti, poi sparisce.
Page 32 of 278
1
35

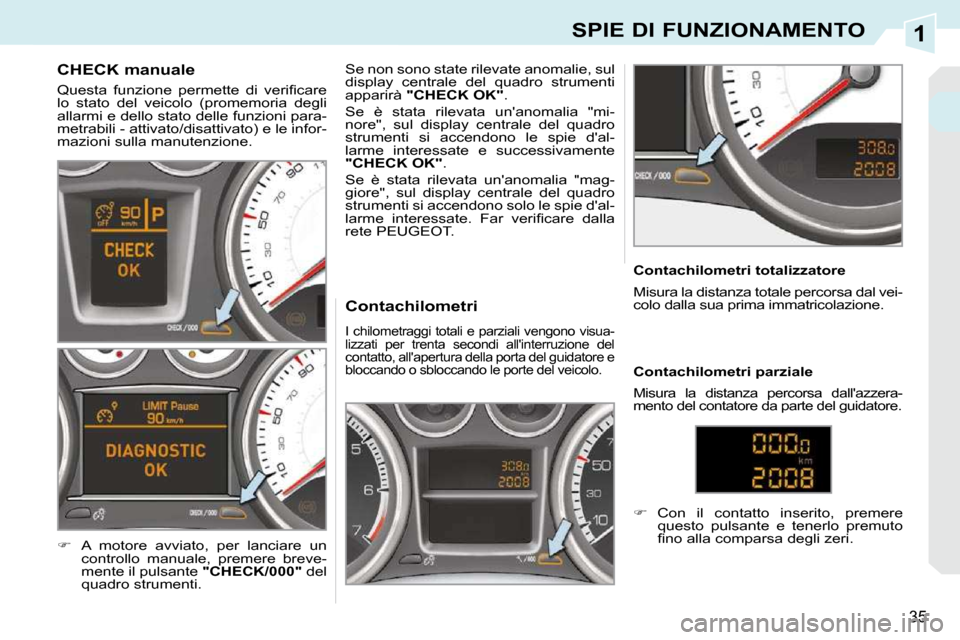

SPIE DI FUNZIONAMENTO
CHECK manuale
Q u e s t a f u n z i o n e p e r m e t t e d i v e r i fi c a r e
lo stato del veicolo (promemoria degli
allarmi e dello stato delle funzioni para-
metrabili - attivato/disattivato) e le infor-
mazioni sulla manutenzione.
A motore avviato, per lanciare un
controllo manuale, premere breve-
mente il pulsante "CHECK/000" del
quadro strumenti. Se non sono state rilevate anomalie, sul
display centrale del quadro strumenti
apparirà
"CHECK OK" .
Se è stata rilevata un'anomalia "mi-
nore", sul display centrale del quadro
strumenti si accendono le spie d'al-
larme interessate e successivamente
"CHECK OK" .
Se è stata rilevata un'anomalia "mag-
giore", sul display centrale del quadro
strumenti si accendono solo le spie d'al-
l a r m e i n t e r e s s a t e . F a r v e r i fi c a r e d a l l a
rete PEUGEOT.
Contachilometri
I chilometraggi totali e parziali vengono visua-
lizzati per trenta secondi all'interruzione del
contatto, all'apertura della porta del guidatore e
bloccando o sbloccando le porte del veicolo.
Contachilometri totalizzatore
Misura la distanza totale percorsa dal vei-
colo dalla sua prima immatricolazione.
Con il contatto inserito, premere
questo pulsante e tenerlo premuto
fi n o a l l a c o m p a r s a d e g l i z e r i .
Contachilometri parziale
Misura la distanza percorsa dall'azzera-
mento del contatore da parte del guidatore.
Page 33 of 278
1
36

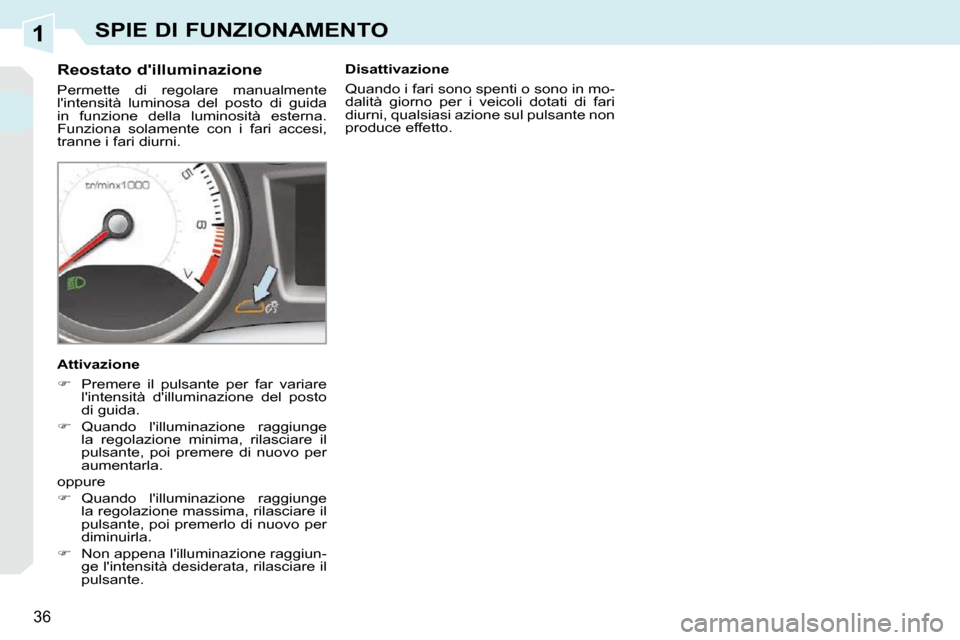

SPIE DI FUNZIONAMENTO
Reostato d'illuminazione
Permette di regolare manualmente
l'intensità luminosa del posto di guida
in funzione della luminosità esterna.
Funziona solamente con i fari accesi,
tranne i fari diurni.
Attivazione
Premere il pulsante per far variare
l'intensità d'illuminazione del posto
di guida.
Quando l'illuminazione raggiunge
la regolazione minima, rilasciare il
pulsante, poi premere di nuovo per
aumentarla.
oppure
Quando l'illuminazione raggiunge
la regolazione massima, rilasciare il
pulsante, poi premerlo di nuovo per
diminuirla.
Non appena l'illuminazione raggiun-
ge l'intensità desiderata, rilasciare il
pulsante. Disattivazione
Quando i fari sono spenti o sono in mo-
dalità giorno per i veicoli dotati di fari
diurni, qualsiasi azione sul pulsante non
produce effetto.
Page 34 of 278
2
37

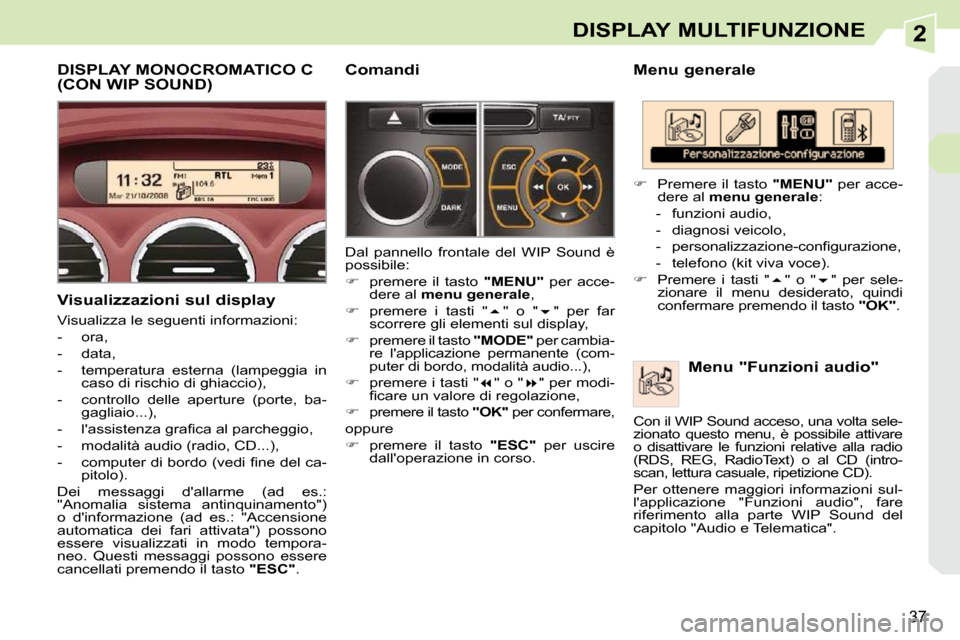

DISPLAY MULTIFUNZIONE
Menu generale Menu "Funzioni audio"
Premere il tasto "MENU" per acce-
dere al menu generale :
- funzioni audio,
- diagnosi veicolo,
- p e r s o n a l i z z a z i o n e - c o n fi g u r a z i o n e ,
- telefono (kit viva voce).
Premere i tasti " " o " " per sele-
zionare il menu desiderato, quindi
confermare premendo il tasto "OK" .
Con il WIP Sound acceso, una volta sele-
zionato questo menu, è possibile attivare
o disattivare le funzioni relative alla radio
(RDS, REG, RadioText) o al CD (intro-
scan, lettura casuale, ripetizione CD).
Per ottenere maggiori informazioni sul-
l'applicazione "Funzioni audio", fare
riferimento alla parte WIP Sound del
capitolo "Audio e Telematica".
DISPLAY MONOCROMATICO C (CON WIP SOUND)
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna (lampeggia in caso di rischio di ghiaccio),
- controllo delle aperture (porte, ba- gagliaio...),
- l ' a s s i s t e n z a g r a fi c a a l p a r c h e g g i o ,
- modalità audio (radio, CD...),
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l c a - pitolo).
Dei messaggi d'allarme (ad es.:
"Anomalia sistema antinquinamento")
o d'informazione (ad es.: "Accensione
automatica dei fari attivata") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC" . Comandi
Dal pannello frontale del WIP Sound è
possibile:
premere il tasto "MENU" per acce-
dere al menu generale ,
premere i tasti " " o " " per far
scorrere gli elementi sul display,
premere il tasto "MODE" per cambia-
re l'applicazione permanente (com-
puter di bordo, modalità audio...),
premere i tasti " " o " " per modi-
fi c a r e u n v a l o r e d i r e g o l a z i o n e ,
premere il tasto "OK" per confermare,
oppure
premere il tasto "ESC" per uscire
dall'operazione in corso.
Page 35 of 278

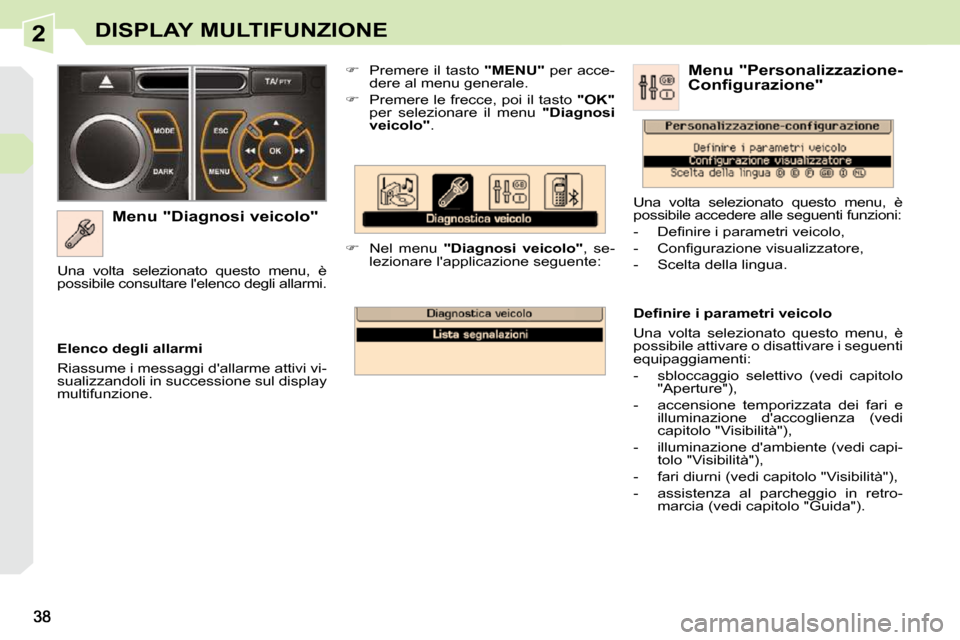

2DISPLAY MULTIFUNZIONE
Menu "Diagnosi veicolo"
Premere il tasto "MENU" per acce-
dere al menu generale.
Premere le frecce, poi il tasto "OK"
per selezionare il menu "Diagnosi
veicolo" .
Nel menu "Diagnosi veicolo" , se-
lezionare l'applicazione seguente:
Elenco degli allarmi
Riassume i messaggi d'allarme attivi vi-
sualizzandoli in successione sul display
multifunzione.
Una volta selezionato questo menu, è
possibile consultare l'elenco degli allarmi.
D e fi n i r e i p a r a m e t r i v e i c o l o
Una volta selezionato questo menu, è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- sbloccaggio selettivo (vedi capitolo
"Aperture"),
- accensione temporizzata dei fari e illuminazione d'accoglienza (vedi
capitolo "Visibilità"),
- illuminazione d'ambiente (vedi capi- tolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità"),
- assistenza al parcheggio in retro- marcia (vedi capitolo "Guida"). Menu "Personalizzazione-
Configurazione"
Una volta selezionato questo menu, è
possibile accedere alle seguenti funzioni:
- D e fi n i r e i p a r a m e t r i v e i c o l o ,
- C o n fi g u r a z i o n e v i s u a l i z z a t o r e ,
- Scelta della lingua.
Page 36 of 278
2
!
39

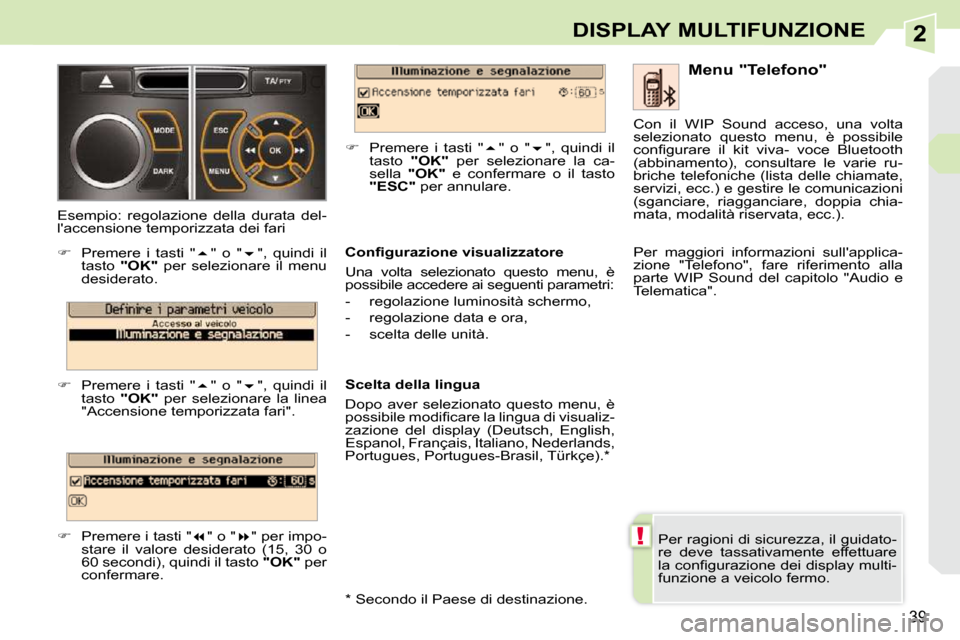

DISPLAY MULTIFUNZIONE
Per ragioni di sicurezza, il guidato-
re deve tassativamente effettuare
l a c o n fi g u r a z i o n e d e i d i s p l a y m u l t i -
funzione a veicolo fermo. Menu "Telefono"
C o n fi g u r a z i o n e v i s u a l i z z a t o r e
Una volta selezionato questo menu, è
possibile accedere ai seguenti parametri:
- regolazione luminosità schermo,
- regolazione data e ora,
- scelta delle unità.
S c e l t a d e l l a l i n g u a
Dopo aver selezionato questo menu, è
p o s s i b i l e m o d i fi c a r e l a l i n g u a d i v i s u a l i z -
zazione del display (Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe). *
Esempio: regolazione della durata del-
l'accensione temporizzata dei fari
Premere i tasti " " o " ", quindi il
tasto "OK" per selezionare il menu
desiderato.
Premere i tasti " " o " ", quindi il
tasto " OK" per selezionare la linea
"Accensione temporizzata fari".
Premere i tasti " " o " " per impo-
stare il valore desiderato (15, 30 o
60 secondi), quindi il tasto "OK" per
confermare.
Premere i tasti " " o " ", quindi il
tasto "OK" per selezionare la ca-
sella "OK" e confermare o il tasto
"ESC" per annulare. Con il WIP Sound acceso, una volta
selezionato questo menu, è possibile
c o n fi g u r a r e i l k i t v i v a - v o c e B l u e t o o t h
(abbinamento), consultare le varie ru-
briche telefoniche (lista delle chiamate,
servizi, ecc.) e gestire le comunicazioni
(sganciare, riagganciare, doppia chia-
mata, modalità riservata, ecc.).
Per maggiori informazioni sull'applica-
zione "Telefono", fare riferimento alla
parte WIP Sound del capitolo "Audio e
Telematica".
* Secondo il Paese di destinazione.
Page 37 of 278
2
i
40

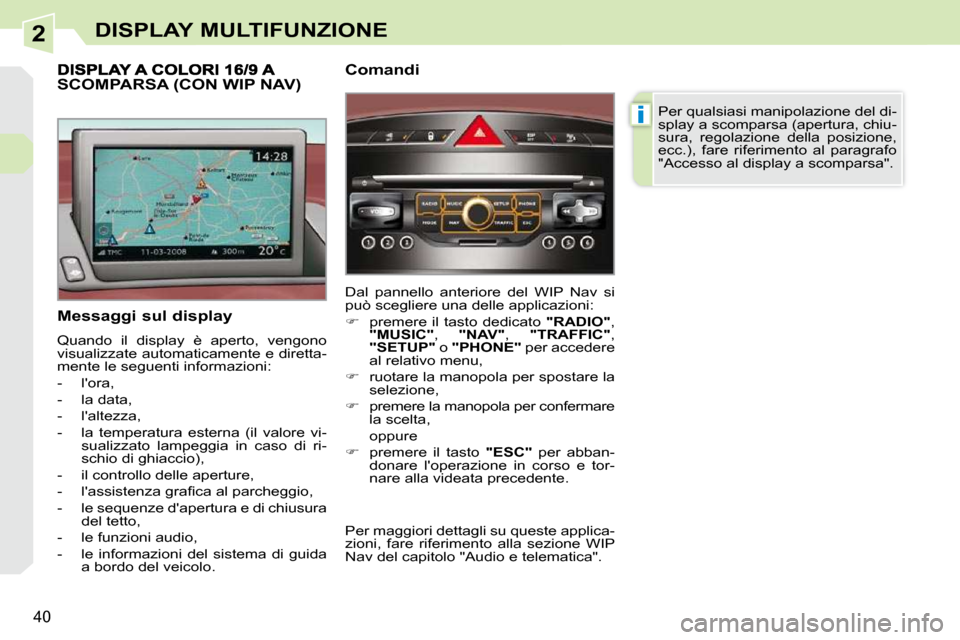

DISPLAY MULTIFUNZIONE
Messaggi sul display
Quando il display è aperto, vengono
visualizzate automaticamente e diretta-
mente le seguenti informazioni:
- l'ora,
- la data,
- l'altezza,
- la temperatura esterna (il valore vi-sualizzato lampeggia in caso di ri-
schio di ghiaccio),
- il controllo delle aperture,
- l ' a s s i s t e n z a g r a fi c a a l p a r c h e g g i o ,
- le sequenze d'apertura e di chiusura del tetto,
- le funzioni audio,
- le informazioni del sistema di guida a bordo del veicolo.
SCOMPARSA (CON WIP NAV) Comandi
Dal pannello anteriore del WIP Nav si
può scegliere una delle applicazioni:
premere il tasto dedicato "RADIO" ,
"MUSIC" , "NAV" , "TRAFFIC" ,
"SETUP" o "PHONE" per accedere
al relativo menu,
ruotare la manopola per spostare la
selezione,
premere la manopola per confermare
la scelta,
oppure
premere il tasto "ESC" per abban-
donare l'operazione in corso e tor-
nare alla videata precedente. Per qualsiasi manipolazione del di-
splay a scomparsa (apertura, chiu-
sura, regolazione della posizione,
ecc.), fare riferimento al paragrafo
"Accesso al display a scomparsa".
Per maggiori dettagli su queste applica-
zioni, fare riferimento alla sezione WIP
Nav del capitolo "Audio e telematica".
Page 38 of 278
2
!
41

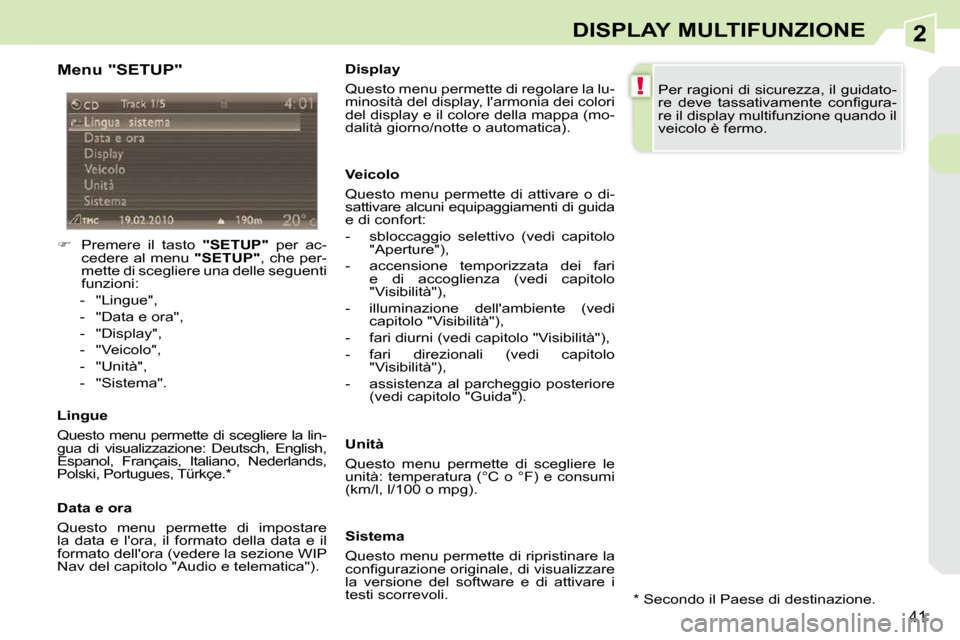

DISPLAY MULTIFUNZIONE
Menu "SETUP"
Premere il tasto "SETUP" per ac-
cedere al menu "SETUP" , che per-
mette di scegliere una delle seguenti
funzioni:
- "Lingue",
- "Data e ora",
- "Display",
- "Veicolo",
- "Unità",
- "Sistema".
Lingue
Questo menu permette di scegliere la lin-
gua di visualizzazione: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Polski, Portugues, Türkçe. *
D a t a e o r a
Questo menu permette di impostare
la data e l'ora, il formato della data e il
formato dell'ora (vedere la sezione WIP
Nav del capitolo "Audio e telematica"). Display
Questo menu permette di regolare la lu-
minosità del display, l'armonia dei colori
del display e il colore della mappa (mo-
dalità giorno/notte o automatica).
Veicolo
Questo menu permette di attivare o di-
sattivare alcuni equipaggiamenti di guida
e di confort:
- sbloccaggio selettivo (vedi capitolo
"Aperture"),
- accensione temporizzata dei fari e di accoglienza (vedi capitolo
"Visibilità"),
- illuminazione dell'ambiente (vedi capitolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità"),
- fari direzionali (vedi capitolo "Visibilità"),
- assistenza al parcheggio posteriore (vedi capitolo "Guida").
U n i t à
Questo menu permette di scegliere le
unità: temperatura (°C o °F) e consumi
(km/l, l/100 o mpg).
S i s t e m a
Questo menu permette di ripristinare la
c o n fi g u r a z i o n e o r i g i n a l e , d i v i s u a l i z z a r e
la versione del software e di attivare i
testi scorrevoli. Per ragioni di sicurezza, il guidato-
r e d e v e t a s s a t i v a m e n t e c o n fi g u r a -
re il display multifunzione quando il
veicolo è fermo.
* Secondo il Paese di destinazione.
Page 39 of 278
2
i

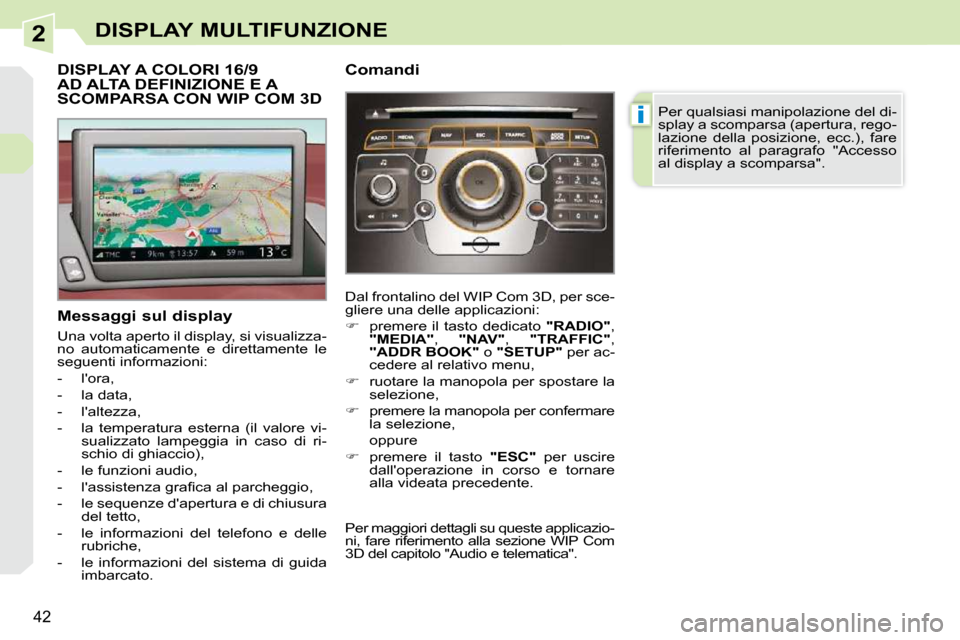

42
DISPLAY MULTIFUNZIONE
DISPLAY A COLORI 16/9 AD ALTA DEFINIZIONE E A SCOMPARSA CON WIP COM 3D
Messaggi sul display
Una volta aperto il display, si visualizza-
no automaticamente e direttamente le
seguenti informazioni:
- l'ora,
- la data,
- l'altezza,
- la temperatura esterna (il valore vi-sualizzato lampeggia in caso di ri-
schio di ghiaccio),
- le funzioni audio,
- l ' a s s i s t e n z a g r a fi c a a l p a r c h e g g i o ,
- le sequenze d'apertura e di chiusura del tetto,
- le informazioni del telefono e delle rubriche,
- le informazioni del sistema di guida imbarcato. Comandi
Dal frontalino del WIP Com 3D, per sce-
gliere una delle applicazioni:
premere il tasto dedicato "RADIO" ,
"MEDIA" , "NAV" , "TRAFFIC" ,
"ADDR BOOK" o "SETUP" per ac-
cedere al relativo menu,
ruotare la manopola per spostare la
selezione,
premere la manopola per confermare
la selezione,
oppure
premere il tasto "ESC" per uscire
dall'operazione in corso e tornare
alla videata precedente. Per qualsiasi manipolazione del di-
splay a scomparsa (apertura, rego-
lazione della posizione, ecc.), fare
riferimento al paragrafo "Accesso
al display a scomparsa".
Per maggiori dettagli su queste applicazio-
ni, fare riferimento alla sezione WIP Com
3D del capitolo "Audio e telematica".
Page 40 of 278
2
!
43
DISPLAY MULTIFUNZIONE
Menu "SETUP"
Premere il tasto "SETUP" per ac-
cedere al menu "SETUP" , che
consente di selezionare una delle
seguenti funzioni:
- "Lingue & messaggi vocali",
- "Data e ora",
- "Display",
- "Unità",
- "Sistema".
Lingue e messaggi vocali
Questo menu permette di:
- selezionare la lingua di visualizza- zione (Deutsch, English, Espanol,
Français, Italiano, Nederlands, Polski,
Portugues, Portugues-Brasil,Türkçe * ),
- selezionare i parametri del riconosci- mento vocale (attivazione/disattiva-
zione, consigli d'uso, apprendimento
personale mediante la voce, ...),
- regolare il volume della sintesi vocale. D a t a e o r a
Questo menu permette di regolare la data
e l'ora, il formato della data e il formato
dell'ora (vedere sezione WIP Com 3D del
capitolo "Audio e telematica").
U n i t à
Questo menu permette di scegliere le
unità: temperatura (°C o °F) e distanza
(Km o miglia).
S i s t e m a
Questo menu permette di ripristinare la
c o n fi g u r a z i o n e o r i g i n a l e , d i v i s u a l i z z a r e
la versione del software e di attivare i
testi scorrevoli. Per ragioni di sicurezza, il guidatore
d e v e c o n fi g u r a r e i l d i s p l a y m u l t i -
funzione a veicolo fermo.
Display
Questo menu permette di regolare la
luminosità del display, lo sfondo e il co-
lore della mappa (modalità giorno/notte
o automatica).
* Secondo il Paese di destinazione.
