Peugeot 308 CC 2011 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 CC, Model: Peugeot 308 CC 2011Pages: 292, PDF Size: 17.07 MB
Page 171 of 292
10
i
169

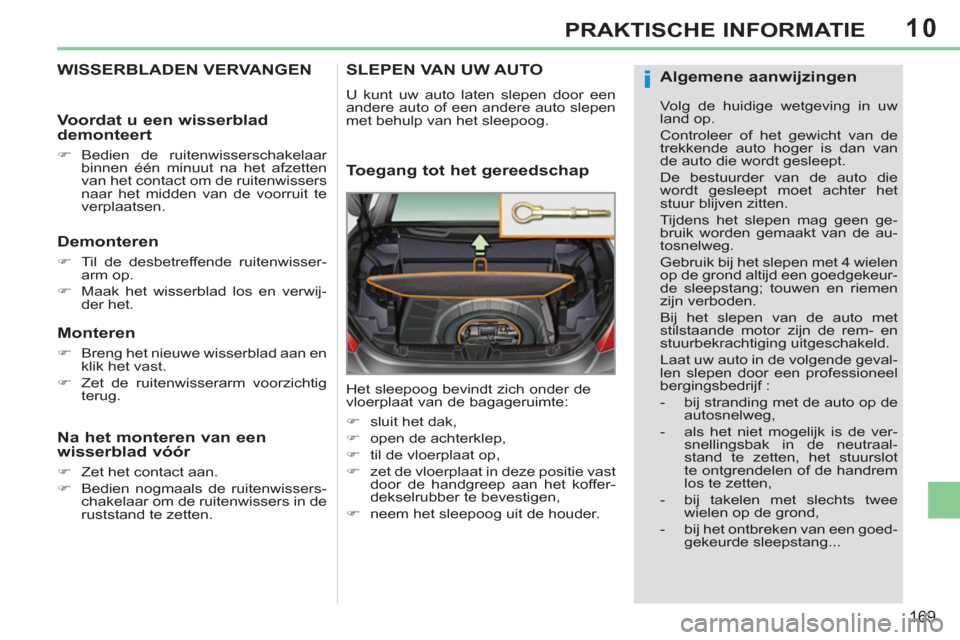

PRAKTISCHE INFORMATIE
WISSERBLADEN VERVANGEN
Demonteren
)
Til de desbetreffende ruitenwisser-
arm op.
)
Maak het wisserblad los en verwij-
der het.
Monteren
)
Breng het nieuwe wisserblad aan en
klik het vast.
)
Zet de ruitenwisserarm voorzichtig
terug.
Voordat u een wisserblad
demonteert
)
Bedien de ruitenwisserschakelaar
binnen één minuut na het afzetten
van het contact om de ruitenwissers
naar het midden van de voorruit te
verplaatsen.
Na het monteren van een
wisserblad vóór
)
Zet het contact aan.
)
Bedien nogmaals de ruitenwissers-
chakelaar om de ruitenwissers in de
ruststand te zetten.
SLEPEN VAN UW AUTO
U kunt uw auto laten slepen door een
andere auto of een andere auto slepen
met behulp van het sleepoog.
Toegang tot het gereedschap
Het sleepoog bevindt zich onder de
vloerplaat van de bagageruimte:
)
sluit het dak,
)
open de achterklep,
)
til de vloerplaat op,
)
zet de vloerplaat in deze positie vast
door de handgreep aan het koffer-
dekselrubber te bevestigen,
)
neem het sleepoog uit de houder.
Algemene aanwijzingen
Volg de huidige wetgeving in uw
land op.
Controleer of het gewicht van de
trekkende auto hoger is dan van
de auto die wordt gesleept.
De bestuurder van de auto die
wordt gesleept moet achter het
stuur blijven zitten.
Tijdens het slepen mag geen ge-
bruik worden gemaakt van de au-
tosnelweg.
Gebruik bij het slepen met 4 wielen
op de grond altijd een goedgekeur-
de sleepstang; touwen en riemen
zijn verboden.
Bij het slepen van de auto met
stilstaande motor zijn de rem- en
stuurbekrachtiging uitgeschakeld.
Laat uw auto in de volgende geval-
len slepen door een professioneel
bergingsbedrijf :
- bij stranding met de auto op de
autosnelweg,
- als het niet mogelijk is de ver-
snellingsbak in de neutraal-
stand te zetten, het stuurslot
te ontgrendelen of de handrem
los te zetten,
- bij takelen met slechts twee
wielen op de grond,
- bij het ontbreken van een goed-
gekeurde sleepstang...
Page 172 of 292
10
i
170
PRAKTISCHE INFORMATIE

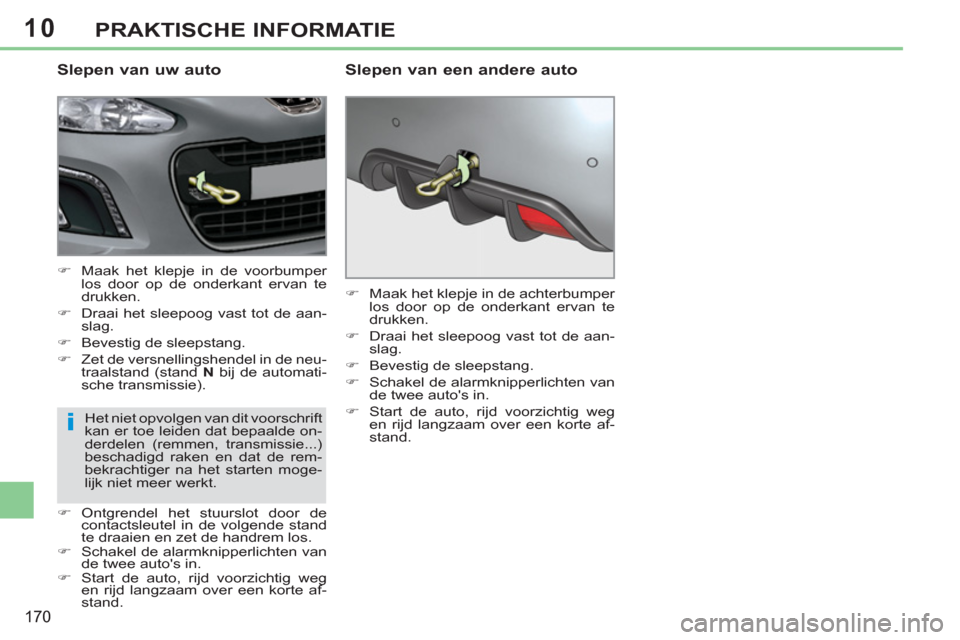

Slepen van uw auto
)
Maak het klepje in de voorbumper
los door op de onderkant ervan te
drukken.
)
Draai het sleepoog vast tot de aan-
slag.
)
Bevestig de sleepstang.
)
Zet de versnellingshendel in de neu-
traalstand (stand N
bij de automati-
sche transmissie).
)
Ontgrendel het stuurslot door de
contactsleutel in de volgende stand
te draaien en zet de handrem los.
)
Schakel de alarmknipperlichten van
de twee auto's in.
)
Start de auto, rijd voorzichtig weg
en rijd langzaam over een korte af-
stand.
Het niet opvolgen van dit voorschrift
kan er toe leiden dat bepaalde on-
derdelen (remmen, transmissie...)
beschadigd raken en dat de rem-
bekrachtiger na het starten moge-
lijk niet meer werkt.
)
Maak het klepje in de achterbumper
los door op de onderkant ervan te
drukken.
)
Draai het sleepoog vast tot de aan-
slag.
)
Bevestig de sleepstang.
)
Schakel de alarmknipperlichten van
de twee auto's in.
)
Start de auto, rijd voorzichtig weg
en rijd langzaam over een korte af-
stand.
Slepen van een andere auto
Page 173 of 292
10
i
i
171
PRAKTISCHE INFORMATIE

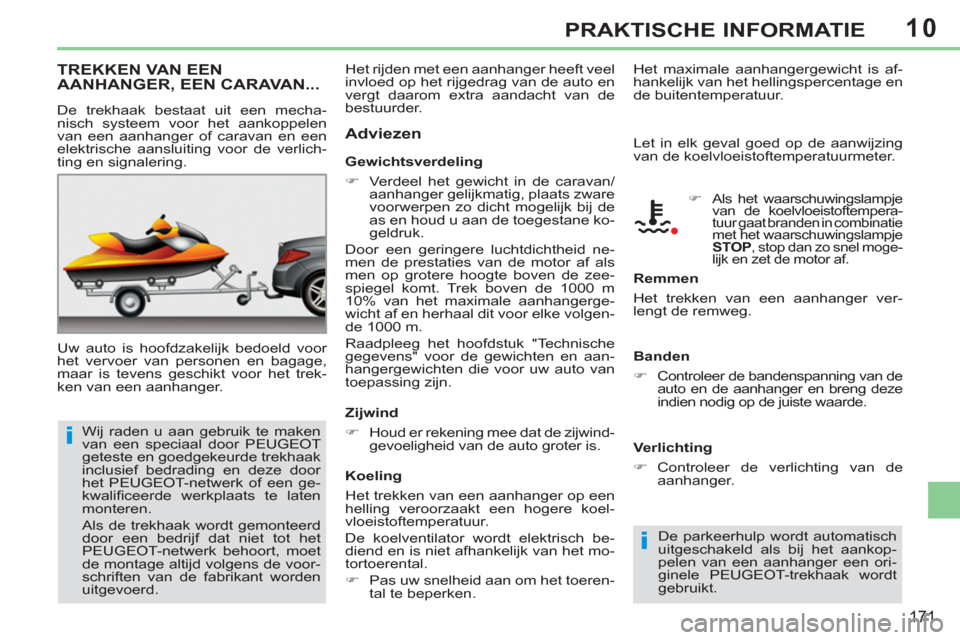

TREKKEN VAN EENAANHANGER, EEN CARAVAN...
Uw auto is hoofdzakelijk bedoeld voor
het vervoer van personen en bagage,
maar is tevens geschikt voor het trek-
ken van een aanhanger.
Gewichtsverdeling
)
Verdeel het gewicht in de caravan/
aanhanger gelijkmatig, plaats zware
voorwerpen zo dicht mogelijk bij de
as en houd u aan de toegestane ko-
geldruk.
Door een geringere luchtdichtheid ne-
men de prestaties van de motor af als
men op grotere hoogte boven de zee-
spiegel komt. Trek boven de 1000 m
10% van het maximale aanhangerge-
wicht af en herhaal dit voor elke volgen-
de 1000 m.
Raadpleeg het hoofdstuk "Technische
gegevens" voor de gewichten en aan-
hangergewichten die voor uw auto van
toepassing zijn.
Zijwind
)
Houd er rekening mee dat de zijwind-
gevoeligheid van de auto groter is.
Koeling
Het trekken van een aanhanger op een
helling veroorzaakt een hogere koel-
vloeistoftemperatuur.
De koelventilator wordt elektrisch be-
diend en is niet afhankelijk van het mo-
tortoerental.
)
Pas uw snelheid aan om het toeren-
tal te beperken.
De trekhaak bestaat uit een mecha-
nisch systeem voor het aankoppelen
van een aanhanger of caravan en een
elektrische aansluiting voor de verlich-
ting en signalering.
Adviezen
Wij raden u aan gebruik te maken
van een speciaal door PEUGEOT
geteste en goedgekeurde trekhaak
inclusief bedrading en deze door
het PEUGEOT-netwerk of een ge-
kwalifi ceerde werkplaats te laten
monteren.
Als de trekhaak wordt gemonteerd
door een bedrijf dat niet tot het
PEUGEOT-netwerk behoort, moet
de montage altijd volgens de voor-
schriften van de fabrikant worden
uitgevoerd. Het rijden met een aanhanger heeft veel
invloed op het rijgedrag van de auto en
vergt daarom extra aandacht van de
bestuurder.
Let in elk geval goed op de aanwijzing
van de koelvloeistoftemperatuurmeter.
Remmen
Het trekken van een aanhanger ver-
lengt de remweg.
Banden
)
Controleer de bandenspanning van de
auto en de aanhanger en breng deze
indien nodig op de juiste waarde.
Verlichting
)
Controleer de verlichting van de
aanhanger.
De parkeerhulp wordt automatisch
uitgeschakeld als bij het aankop-
pelen van een aanhanger een ori-
ginele PEUGEOT-trekhaak wordt
gebruikt.
)
Als het waarschuwingslampje
van de koelvloeistoftempera-
tuur gaat branden in combinatie
met het waarschuwingslampje
STOP
, stop dan zo snel moge-
lijk en zet de motor af.
Het maximale aanhangergewicht is af-
hankelijk van het hellingspercentage en
de buitentemperatuur.
Page 174 of 292
10
i
!
172
PRAKTISCHE INFORMATIE

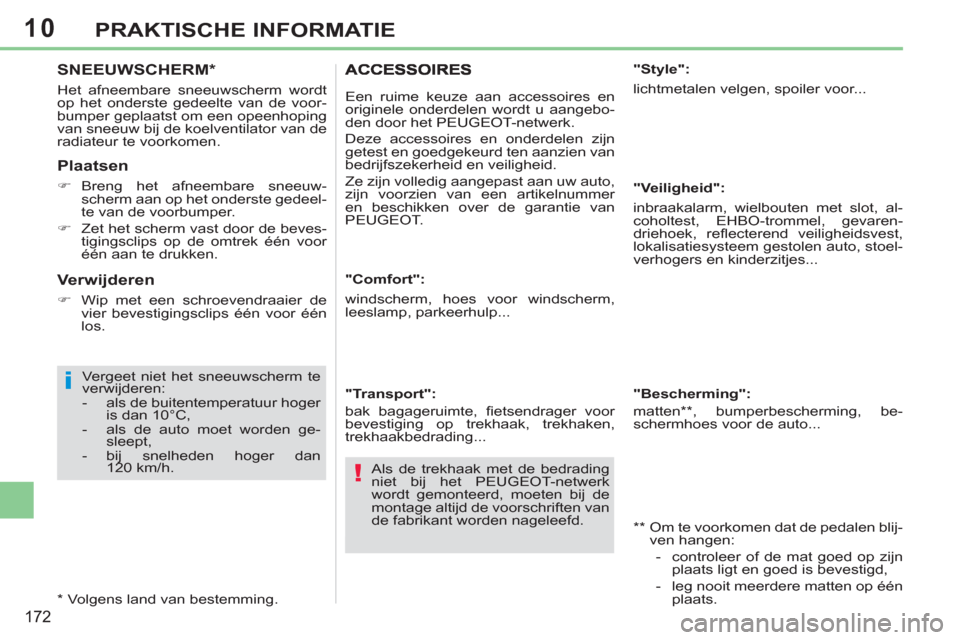

SNEEUWSCHERM *
Het afneembare sneeuwscherm wordt
op het onderste gedeelte van de voor-
bumper geplaatst om een opeenhoping
van sneeuw bij de koelventilator van de
radiateur te voorkomen.
Plaatsen
)
Breng het afneembare sneeuw-
scherm aan op het onderste gedeel-
te van de voorbumper.
)
Zet het scherm vast door de beves-
tigingsclips op de omtrek één voor
één aan te drukken.
Vergeet niet het sneeuwscherm te
verwijderen:
- als de buitentemperatuur hoger
is dan 10°C,
- als de auto moet worden ge-
sleept,
- bij snelheden hoger dan
120 km/h.
*
Volgens land van bestemming.
Verwijderen
)
Wip met een schroevendraaier de
vier bevestigingsclips één voor één
los.
"Comfort":
windscherm, hoes voor windscherm,
leeslamp, parkeerhulp...
"Transport":
bak bagageruimte, fi etsendrager voor
bevestiging op trekhaak, trekhaken,
trekhaakbedrading...
Een ruime keuze aan accessoires en
originele onderdelen wordt u aangebo-
den door het PEUGEOT-netwerk.
Deze accessoires en onderdelen zijn
getest en goedgekeurd ten aanzien van
bedrijfszekerheid en veiligheid.
Ze zijn volledig aangepast aan uw auto,
zijn voorzien van een artikelnummer
en beschikken over de garantie van
PEUGEOT.
"Style":
lichtmetalen velgen, spoiler voor...
"Veiligheid":
inbraakalarm, wielbouten met slot, al-
coholtest, EHBO-trommel, gevaren-
driehoek, refl ecterend veiligheidsvest,
lokalisatiesysteem gestolen auto, stoel-
verhogers en kinderzitjes...
**
Om te voorkomen dat de pedalen blij-
ven hangen:
- controleer of de mat goed op zijn
plaats ligt en goed is bevestigd,
- leg nooit meerdere matten op één
plaats.
"Bescherming":
matten ** , bumperbescherming, be-
schermhoes voor de auto...
Als de trekhaak met de bedrading
niet bij het PEUGEOT-netwerk
wordt gemonteerd, moeten bij de
montage altijd de voorschriften van
de fabrikant worden nageleefd.
Page 175 of 292
10
!
i
i
173
PRAKTISCHE INFORMATIE

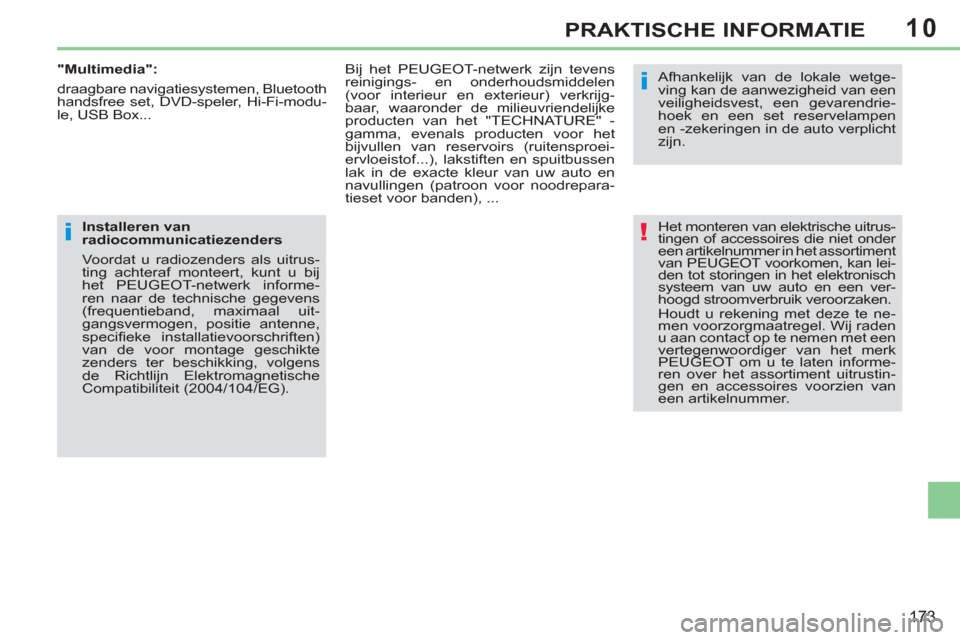

Het monteren van elektrische uitrus-
tingen of accessoires die niet onder
een artikelnummer in het assortiment
van PEUGEOT voorkomen, kan lei-
den tot storingen in het elektronisch
systeem van uw auto en een ver-
hoogd stroomverbruik veroorzaken.
Houdt u rekening met deze te ne-
men voorzorgmaatregel. Wij raden
u aan contact op te nemen met een
vertegenwoordiger van het merk
PEUGEOT om u te laten informe-
ren over het assortiment uitrustin-
gen en accessoires voorzien van
een artikelnummer.
Afhankelijk van de lokale wetge-
ving kan de aanwezigheid van een
veiligheidsvest, een gevarendrie-
hoek en een set reservelampen
en -zekeringen in de auto verplicht
zijn.
Bij het PEUGEOT-netwerk zijn tevens
reinigings- en onderhoudsmiddelen
(voor interieur en exterieur) verkrijg-
baar, waaronder de milieuvriendelijke
producten van het "TECHNATURE" -
gamma, evenals producten voor het
bijvullen van reservoirs (ruitensproei-
ervloeistof...), lakstiften en spuitbussen
lak in de exacte kleur van uw auto en
navullingen (patroon voor noodrepara-
tieset voor banden), ...
Installeren van
radiocommunicatiezenders
Voordat u radiozenders als uitrus-
ting achteraf monteert, kunt u bij
het PEUGEOT-netwerk informe-
ren naar de technische gegevens
(frequentieband, maximaal uit-
gangsvermogen, positie antenne,
specifi eke installatievoorschriften)
van de voor montage geschikte
zenders ter beschikking, volgens
de Richtlijn Elektromagnetische
Compatibiliteit (2004/104/EG).
"Multimedia":
draagbare navigatiesystemen, Bluetooth
handsfree set, DVD-speler, Hi-Fi-modu-
le, USB Box...
Page 176 of 292

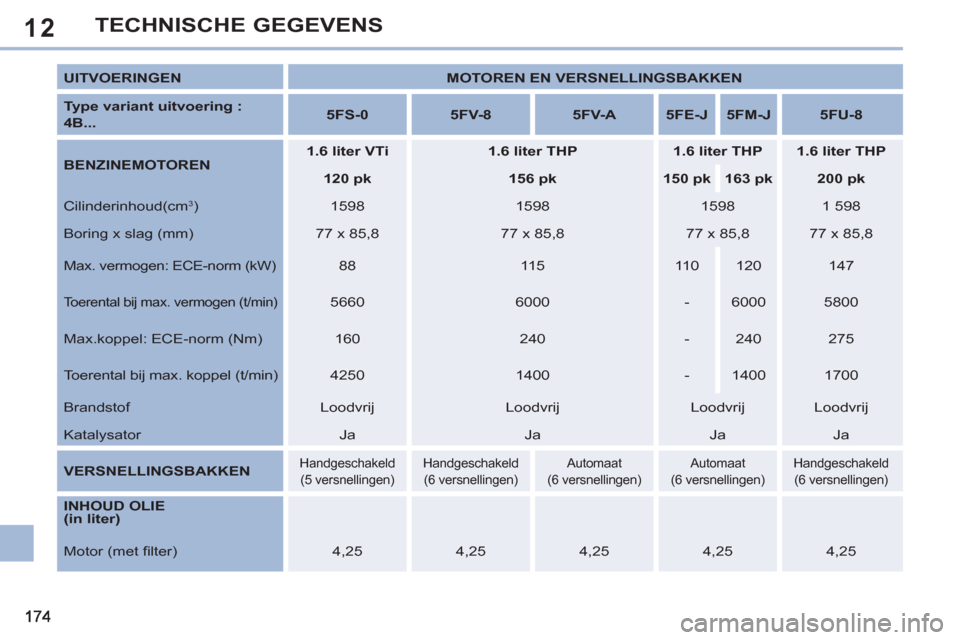

12TECHNISCHE GEGEVENS
UITVOERINGEN
MOTOREN EN VERSNELLINGSBAKKEN
Type variant uitvoering :
4B...
5FS-0
5FV-8
5FV-A
5FE-J
5FM-J
5FU-8
BENZINEMOTOREN
1.6 liter VTi
1.6 liter THP
1.6 liter THP
1.6 liter THP
120 pk
156 pk
150 pk
163 pk
200 pk
Cilinderinhoud(cm
3
)
1598
1598
1598
1 598
Boring x slag (mm)
77 x 85,8
77 x 85,8
77 x 85,8
77 x 85,8
Max. vermogen: ECE-norm (kW)
88
11 5
110
120
147
Toerental bij max. vermogen (t/min)
5660
6000
-
6000
5800
Max.koppel: ECE-norm (Nm)
160
240
-
240
275
Toerental bij max. koppel (t/min)
4250
1400
-
1400
1700
Brandstof
Loodvrij
Loodvrij
Loodvrij
Loodvrij
Katalysator
Ja
Ja
Ja
Ja
VERSNELLINGSBAKKEN
Handgeschakeld
(5 versnellingen)
Handgeschakeld
(6 versnellingen)
Automaat
(6 versnellingen)
Automaat
(6 versnellingen)
Handgeschakeld
(6 versnellingen)
INHOUD OLIE
(in liter)
Motor (met fi lter)
4,25
4,25
4,25
4,25
4,25
Page 177 of 292
12
175
TECHNISCHE GEGEVENS
*

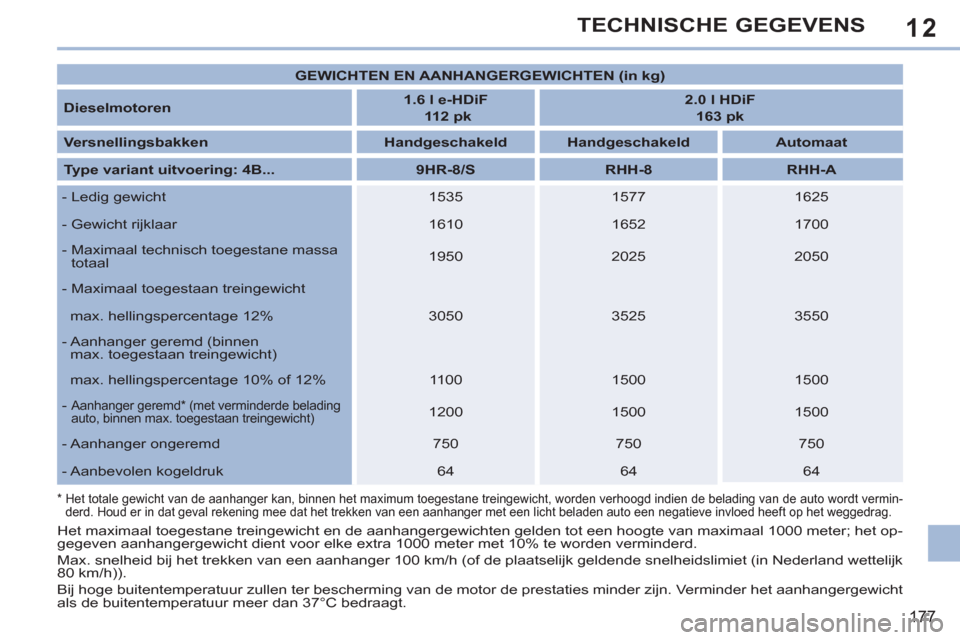

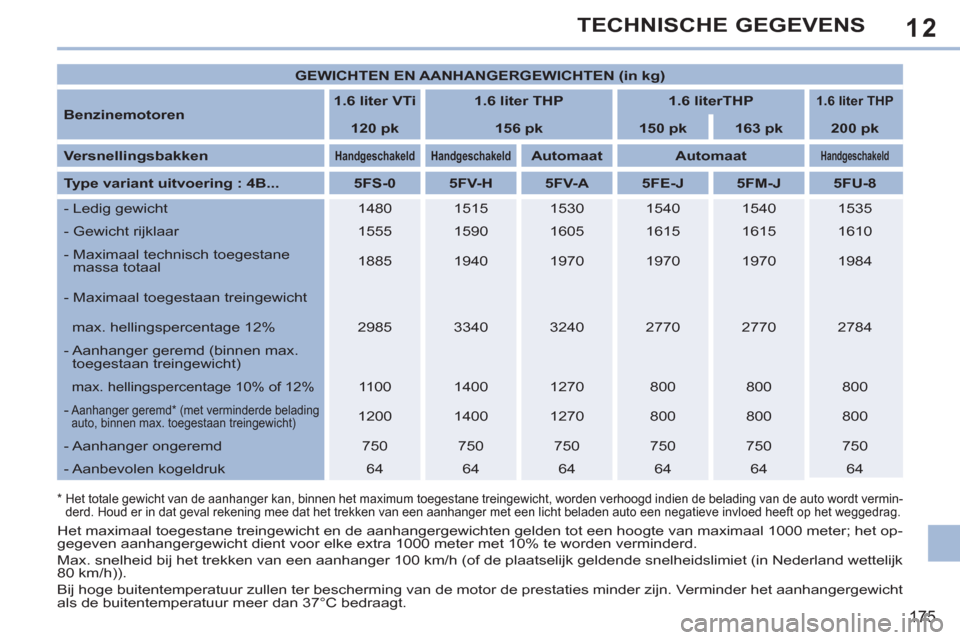

Het totale gewicht van de aanhanger kan, binnen het maximum toegestane treingewicht, worden verhoogd indien de belading van de auto wordt vermin-
derd. Houd er in dat geval rekening mee dat het trekken van een aanhanger met een licht beladen auto een negatieve invloed heeft op het weggedrag.
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Max. snelheid bij het trekken van een aanhanger 100 km/h (of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk
80 km/h)).
Bij hoge buitentemperatuur zullen ter bescherming van de motor de prestaties minder zijn. Verminder het aanhangergewicht
als de buitentemperatuur meer dan 37°C bedraagt.
GEWICHTEN EN AANHANGERGEWICHTEN (in kg)
Benzinemotoren
1.6 liter VTi
1.6 liter THP
1.6 literTHP
1.6 liter THP
120 pk
156 pk
150 pk
163 pk
200 pk
Versnellingsbakken
Handgeschakeld
Handgeschakeld
Automaat
Automaat
Handgeschakeld
Type variant uitvoering : 4B...
5FS-0
5FV-H
5FV-A
5FE-J
5FM-J
5FU-8
- Ledig gewicht
1480
1515
1530
1540
1540
1535
- Gewicht rijklaar
1555
1590
1605
1615
1615
1610
- Maximaal technisch toegestane
massa totaal
1885
1940
1970
1970
1970
1984
- Maximaal toegestaan treingewicht
max. hellingspercentage 12%
2985
3340
3240
2770
2770
2784
- Aanhanger geremd (binnen max.
toegestaan treingewicht)
max. hellingspercentage 10% of 12%
1100
1400
1270
800
800
800
- Aanhanger geremd * (met verminderde belading
auto, binnen max. toegestaan treingewicht)
1200
1400
1270
800
800
800
- Aanhanger ongeremd
750
750
750
750
750
750
- Aanbevolen kogeldruk
64
64
64
64
64
64
Page 178 of 292
12
176

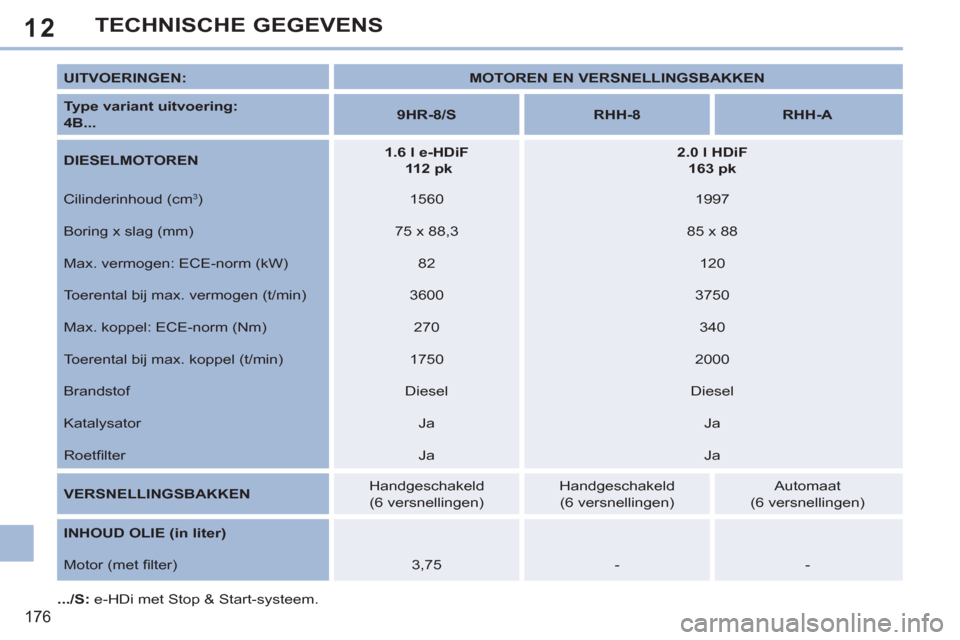

TECHNISCHE GEGEVENS
UITVOERINGEN:
MOTOREN EN VERSNELLINGSBAKKEN
Type variant uitvoering:
4B...
9HR-8/S
RHH-8
RHH-A
DIESELMOTOREN
1.6 l e-HDiF
112 pk
2.0 l HDiF
163 pk
Cilinderinhoud (cm
3
)
1560
1997
Boring x slag (mm)
75 x 88,3
85 x 88
Max. vermogen: ECE-norm (kW)
82
120
Toerental bij max. vermogen (t/min)
3600
3750
Max. koppel: ECE-norm (Nm)
270
340
Toerental bij max. koppel (t/min)
1750
2000
Brandstof
Diesel
Diesel
Katalysator
Ja
Ja
Roetfi lter
Ja
Ja
VERSNELLINGSBAKKEN
Handgeschakeld
(6 versnellingen)
Handgeschakeld
(6 versnellingen)
Automaat
(6 versnellingen)
INHOUD OLIE (in liter)
Motor (met fi lter)
3,75
-
-
.../S:
e-HDi met Stop & Start-systeem.
Page 179 of 292
12
177
TECHNISCHE GEGEVENS
*
Het totale gewicht van de aanhanger kan, binnen het maximum toegestane treingewicht, worden verhoogd indien de belading van de auto wordt vermin-
derd. Houd er in dat geval rekening mee dat het trekken van een aanhanger met een licht beladen auto een negatieve invloed heeft op het weggedrag.
GEWICHTEN EN AANHANGERGEWICHTEN (in kg)
Dieselmotoren
1.6 l e-HDiF
112 pk
2.0 l HDiF
163 pk
Versnellingsbakken
Handgeschakeld
Handgeschakeld
Automaat
Type variant uitvoering: 4B...
9HR-8/S
RHH-8
RHH-A
- Ledig gewicht
1535
1577
1625
- Gewicht rijklaar
1610
1652
1700
- Maximaal technisch toegestane massa
totaal
1950
2025
2050
- Maximaal toegestaan treingewicht
max. hellingspercentage 12%
3050
3525
3550
- Aanhanger geremd (binnen
max. toegestaan treingewicht)
max. hellingspercentage 10% of 12%
1100
1500
1500
-
Aanhanger geremd * (met verminderde belading
auto, binnen max. toegestaan treingewicht)
1200
1500
1500
- Aanhanger ongeremd
750
750
750
- Aanbevolen kogeldruk
64
64
64
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Max. snelheid bij het trekken van een aanhanger 100 km/h (of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk
80 km/h)).
Bij hoge buitentemperatuur zullen ter bescherming van de motor de prestaties minder zijn. Verminder het aanhangergewicht
als de buitentemperatuur meer dan 37°C bedraagt.
Page 180 of 292
12
178
TECHNISCHE GEGEVENS
AFMETINGEN (IN MM)
