Peugeot 308 CC 2011 Manual del propietario (in Spanish)

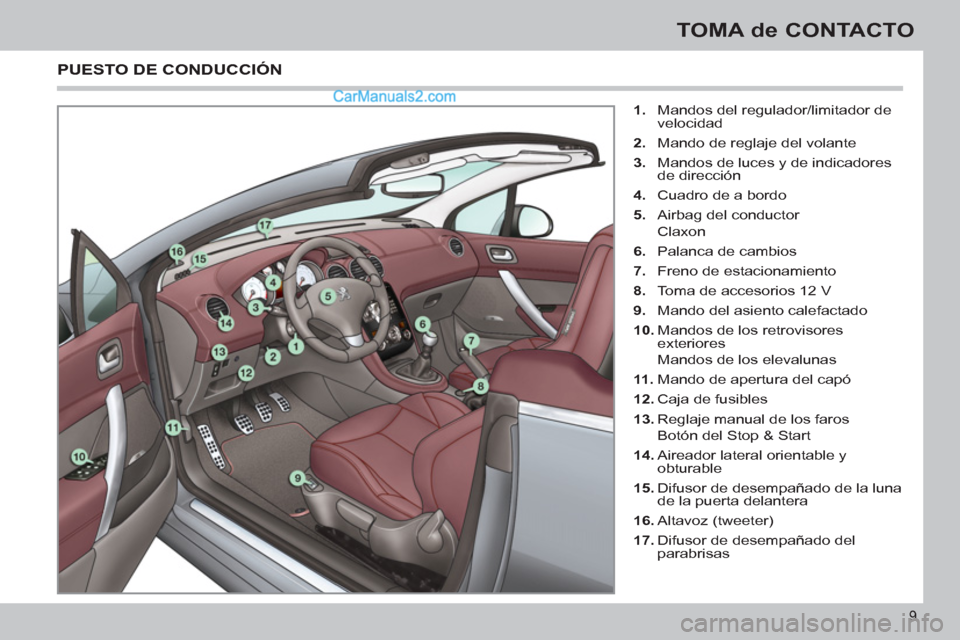

9
TOMA de CONTACTO


1.
Mandos del regulador/limitador de
velocidad

2.
Mando de reglaje del volante

3.
Mandos de luces y de indicadores
de dirección

4.
Cuadro de a bordo

5.
Airbag del conductor
Claxon

6.
Palanca de cambios

7.
Freno de estacionamiento

8.
Toma de accesorios 12 V

9.
Mando del asiento calefactado

10.
Mandos de los retrovisores
exteriores
Mandos de los elevalunas

11 .
Mando de apertura del capó

12.
Caja de fusibles

13.
Reglaje manual de los faros
Botón del Stop & Start

14.
Aireador lateral orientable y
obturable

15.
Difusor de desempañado de la luna
de la puerta delantera

16.
Altavoz (tweeter)

17.
Difusor de desempañado del
parabrisas

PUESTO DE CONDUCCIÓN

10
TOMA de CONTACTO

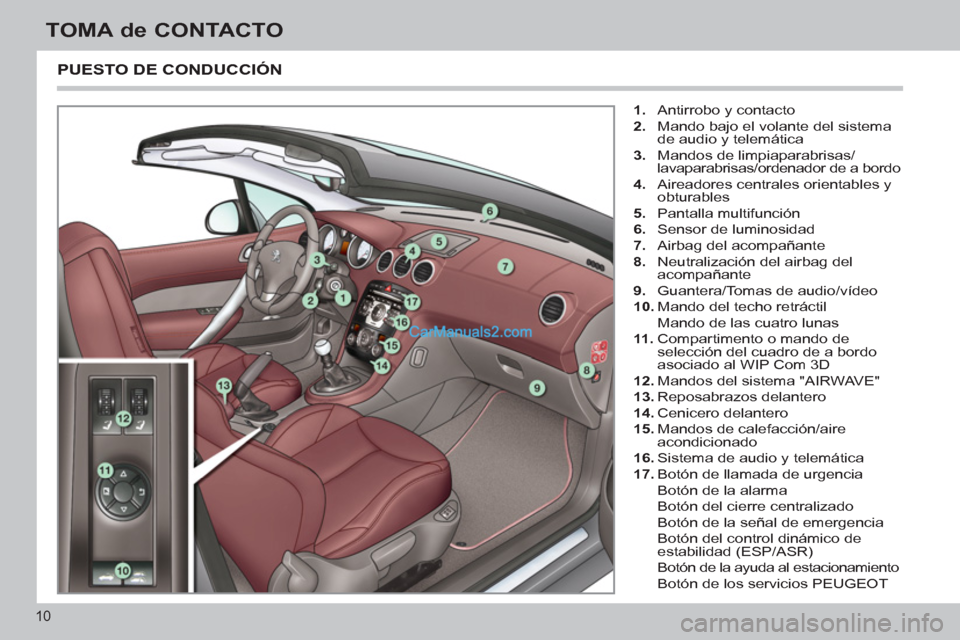

PUESTO DE CONDUCCIÓN



1.
Antirrobo y contacto

2.
Mando bajo el volante del sistema
de audio y telemática

3.
Mandos de limpiaparabrisas/
lavaparabrisas/ordenador de a bordo

4.
Aireadores centrales orientables y
obturables

5.
Pantalla multifunción

6.
Sensor de luminosidad

7.
Airbag del acompañante

8.
Neutralización del airbag del
acompañante

9.
Guantera/Tomas de audio/vídeo

10.
Mando del techo retráctil
Mando de las cuatro lunas

11 .
Compartimento o mando de
selección del cuadro de a bordo
asociado al WIP Com 3D

12.
Mandos del sistema "AIRWAVE"

13.
Reposabrazos delantero

14.
Cenicero delantero

15.
Mandos de calefacción/aire
acondicionado

16.
Sistema de audio y telemática

17.
Botón de llamada de urgencia
Botón de la alarma
Botón del cierre centralizado
Botón de la señal de emergencia
Botón del control dinámico de
estabilidad (ESP/ASR)
Botón de la ayuda al estacionamiento
Botón de los servicios PEUGEOT

11
TOMA de CONTACTO

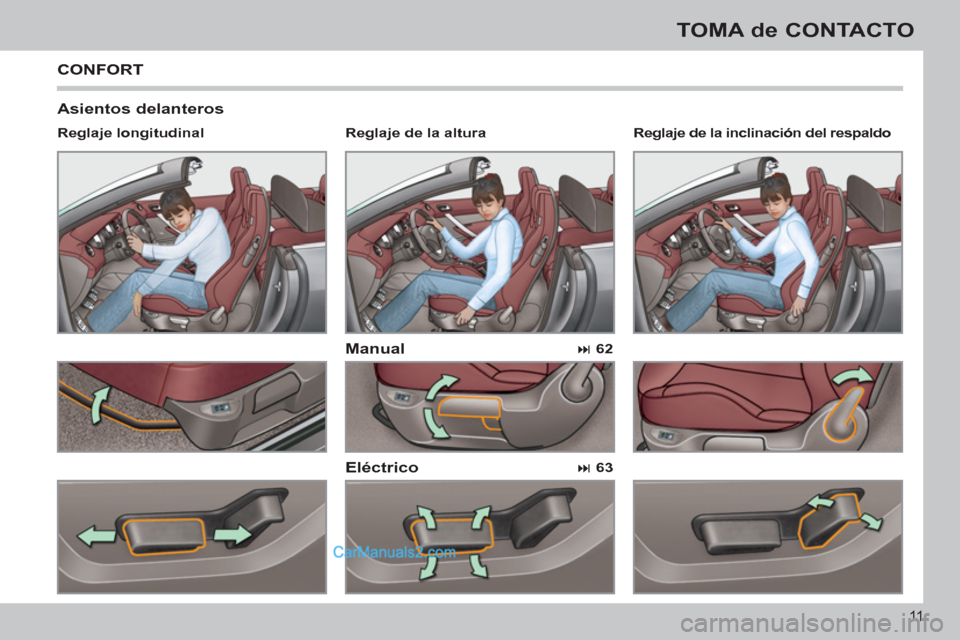

Asientos delanteros

Manual


Reglaje longitudinal



62


Reglaje de la inclinación del respaldo


Reglaje de la altura


CONFORT


Eléctrico



63

!i
12
TOMA de CONTACTO

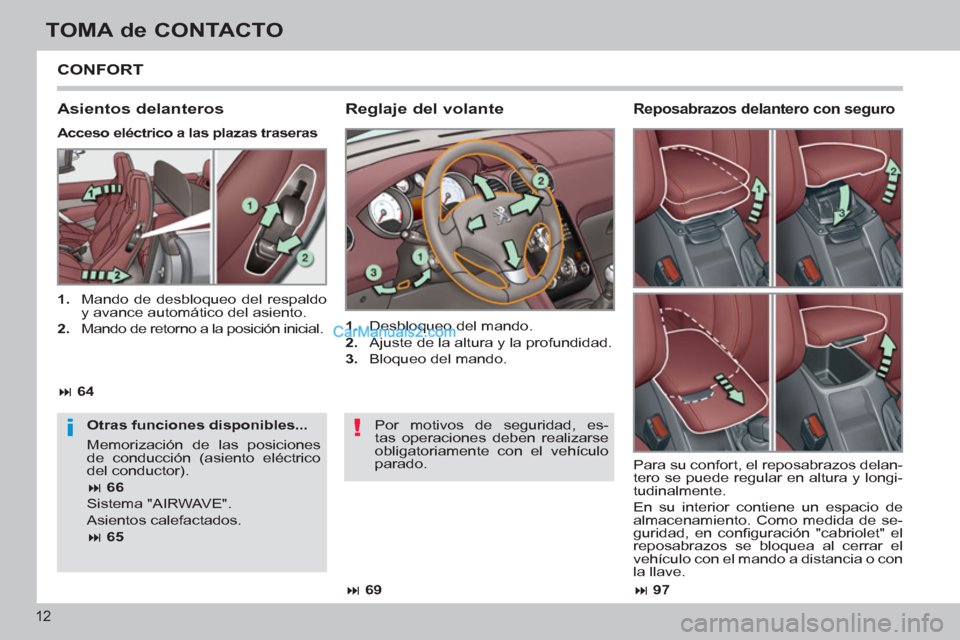

CONFORT


Reglaje del volante



1.
Desbloqueo del mando.

2.
Ajuste de la altura y la profundidad.

3.
Bloqueo del mando.


Asientos delanteros


Otras funciones disponibles...
Memorización de las posiciones
de conducción (asiento eléctrico
del conductor).



66

Sistema "AIRWAVE".
Asientos calefactados.



65



Acceso eléctrico a las plazas traseras


Reposabrazos delantero con seguro




97





69



Para su confort, el reposabrazos delan-
tero se puede regular en altura y longi-
tudinalmente.
En su interior contiene un espacio de
almacenamiento. Como medida de se-
guridad, en confi guración "cabriolet" el
reposabrazos se bloquea al cerrar el
vehículo con el mando a distancia o con
la llave. Por motivos de seguridad, es-
tas operaciones deben realizarse
obligatoriamente con el vehículo
parado.

1.
Mando de desbloqueo del respaldo
y avance automático del asiento.

2.
Mando de retorno a la posición inicial.



64

i

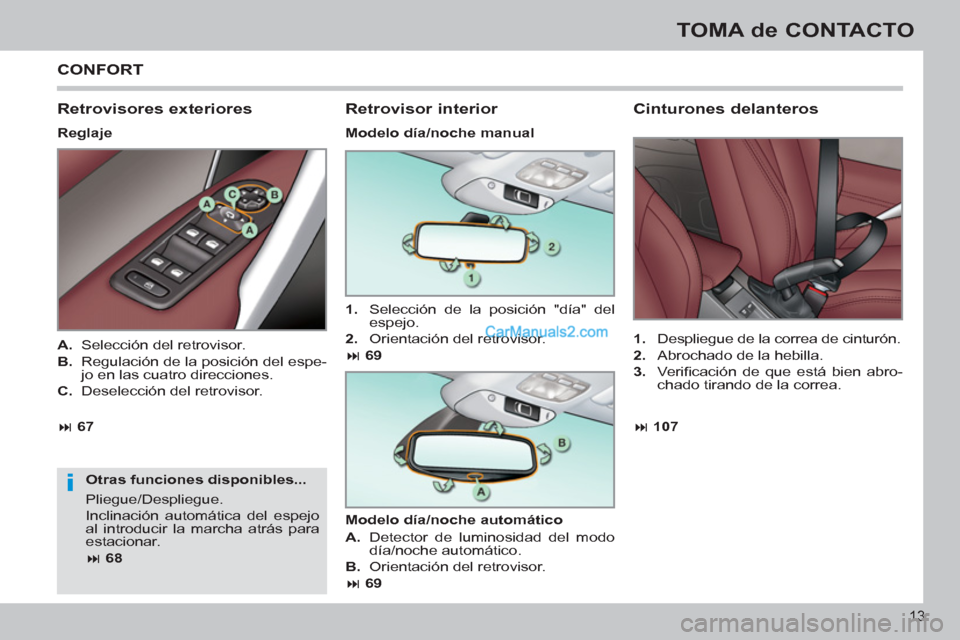

13
TOMA de CONTACTO
CONFORT


Retrovisores exteriores


Reglaje

Otras funciones disponibles...
Pliegue/Despliegue.
Inclinación automática del espejo
al introducir la marcha atrás para
estacionar.



68





Retrovisor interior



1.
Selección de la posición "día" del
espejo.

2.
Orientación del retrovisor.



69



Cinturones delanteros



1.
Despliegue de la correa de cinturón.

2.
Abrochado de la hebilla.

3.
Ve r ifi cación de que está bien abro-
chado tirando de la correa.
A.
Selección del retrovisor.

B.
Regulación de la posición del espe-
jo en las cuatro direcciones.

C.
Deselección del retrovisor.



107


Modelo día/noche manual

Modelo día/noche automático


A.
Detector de luminosidad del modo
día/noche automático.

B.
Orientación del retrovisor.



69





67

14
TOMA de CONTACTO

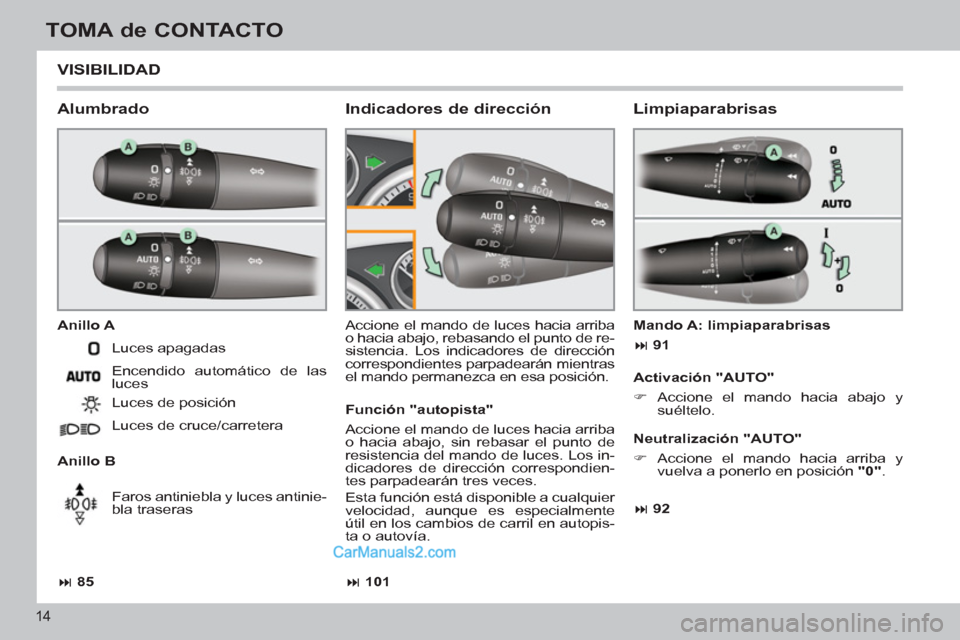

VISIBILIDAD


Alumbrado


Anillo A

Anillo B Accione el mando de luces hacia arriba
o hacia abajo, rebasando el punto de re-
sistencia. Los indicadores de dirección
correspondientes parpadearán mientras
el mando permanezca en esa posición.

Indicadores de dirección


Activación "AUTO"


)
Accione el mando hacia abajo y
suéltelo.




85


Luces apagadas
Encendido automático de las
luces
Luces de posición
Luces de cruce/carretera
Faros antiniebla y luces antinie-
bla traseras
Mando A: limpiaparabrisas



91




Limpiaparabrisas


Neutralización "AUTO"


)
Accione el mando hacia arriba y
vuelva a ponerlo en posición "0"
.
Función "autopista"
Accione el mando de luces hacia arriba
o hacia abajo, sin rebasar el punto de
resistencia del mando de luces. Los in-
dicadores de dirección correspondien-
tes parpadearán tres veces.
Esta función está disponible a cualquier
velocidad, aunque es especialmente
útil en los cambios de carril en autopis-
ta o autovía.



101





92

15
TOMA de CONTACTO

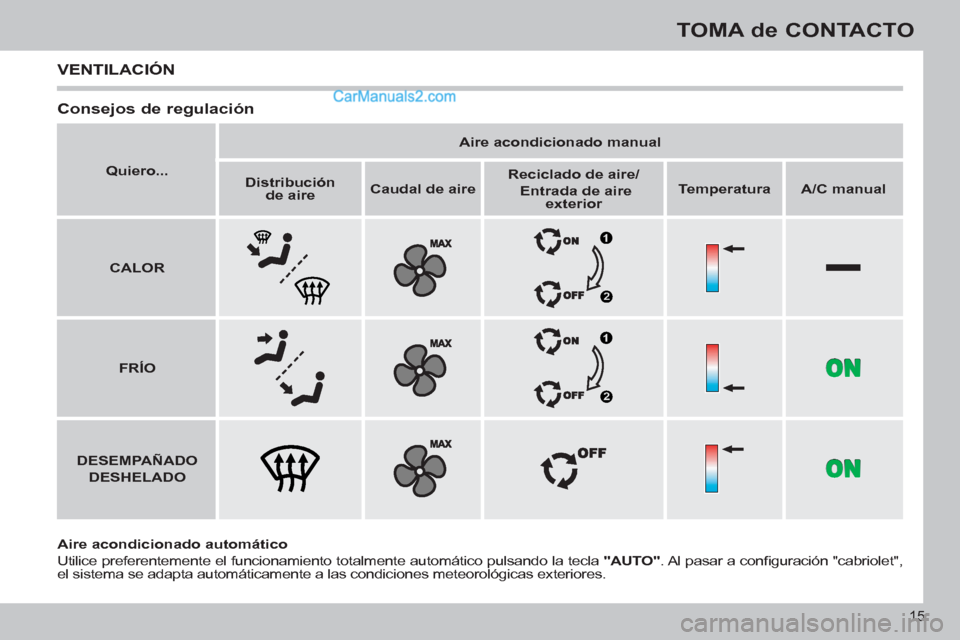

VENTILACIÓN


Consejos de regulación


Aire acondicionado automático

Utilice preferentemente el funcionamiento totalmente automático pulsando la tecla "AUTO"
. Al pasar a confi guración "cabriolet",
el sistema se adapta automáticamente a las condiciones meteorológicas exteriores.

Quiero...



Aire acondicionado manual




Distribución
de aire



Caudal de aire



Reciclado de aire/


Entrada de aire
exterior



Temperatura



A/C manual




CALOR





FRÍO





DESEMPAÑADO

DESHELADO

16
TOMA de CONTACTO

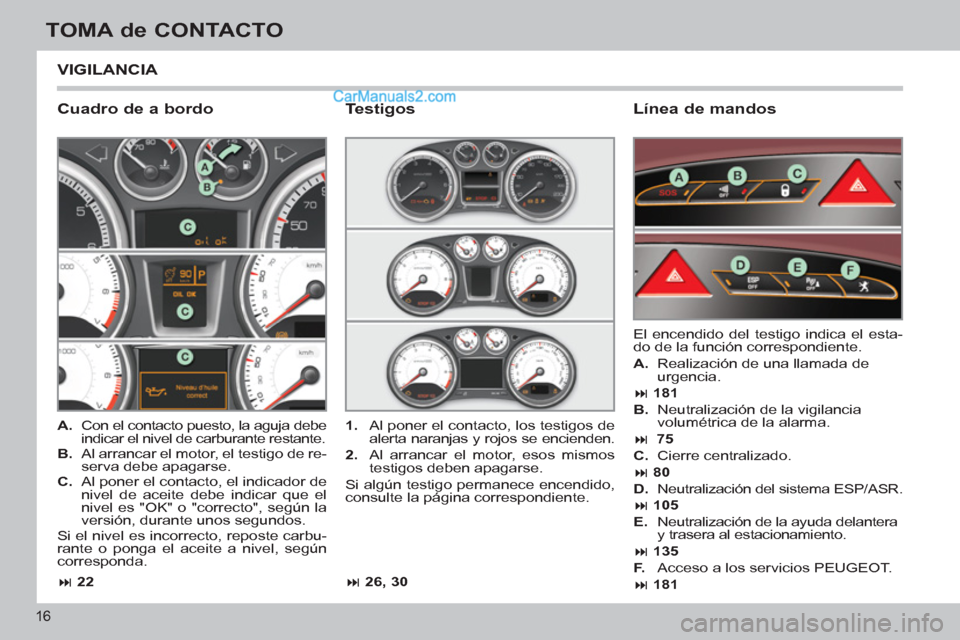

VIGILANCIA


Cuadro de a bordo
Línea de mandos



A.
Con el contacto puesto, la aguja debe
indicar el nivel de carburante restante.

B.
Al arrancar el motor, el testigo de re-
serva debe apagarse.

C.
Al poner el contacto, el indicador de
nivel de aceite debe indicar que el
nivel es "OK" o "correcto", según la
versión, durante unos segundos.
Si el nivel es incorrecto, reposte carbu-
rante o ponga el aceite a nivel, según
corresponda. El encendido del testigo indica el esta-
do de la función correspondiente.


A.
Realización de una llamada de
urgencia.

181


B.
Neutralización de la vigilancia
volumétrica de la alarma.

75


C.
Cierre centralizado.

80


D.
Neutralización del sistema ESP/ASR.

105


E.
Neutralización de la ayuda delantera
y trasera al estacionamiento.

135


F.
Acceso a los servicios PEUGEOT.


181




1.
Al poner el contacto, los testigos de
alerta naranjas y rojos se encienden.

2.
Al arrancar el motor, esos mismos
testigos deben apagarse.
Si algún testigo permanece encendido,
consulte la página correspondiente.

Testigos




22




26, 30

i
17
TOMA de CONTACTO

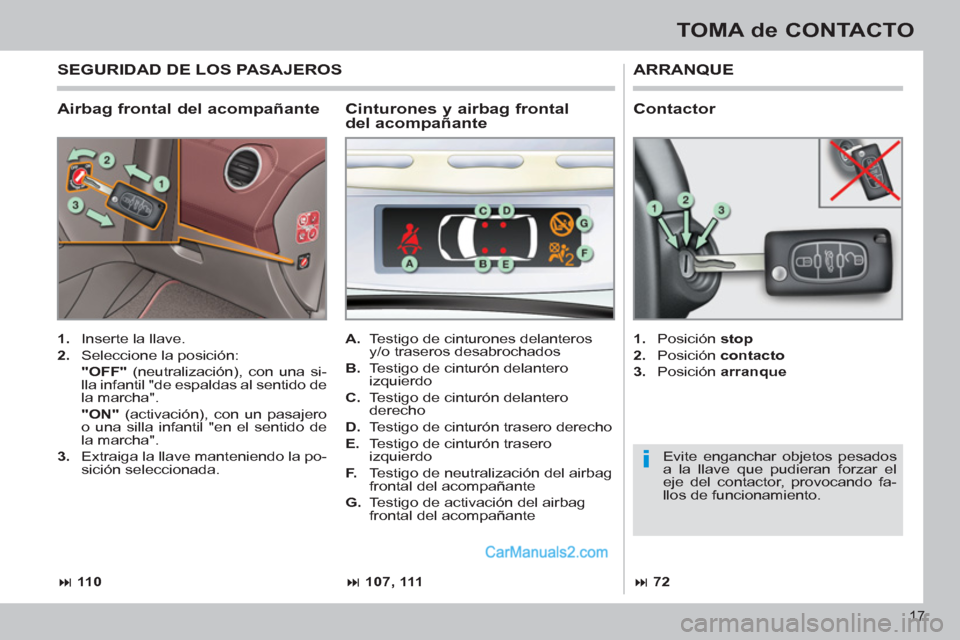

Airbag frontal del acompañante

ARRANQUE



1.
Inserte la llave.

2.
Seleccione la posición:
"OFF"
(neutralización), con una si-
lla infantil "de espaldas al sentido de
la marcha".
"ON"
(activación), con un pasajero
o una silla infantil "en el sentido de
la marcha".

3.
Extraiga la llave manteniendo la po-
sición seleccionada.

1.
Posición stop


2.
Posición contacto


3.
Posición arranque



A.
Testigo de cinturones delanteros
y/o traseros desabrochados

B.
Testigo de cinturón delantero
izquierdo

C.
Testigo de cinturón delantero
derecho

D.
Testigo de cinturón trasero derecho

E.
Testigo de cinturón trasero
izquierdo

F.
Testigo de neutralización del airbag
frontal del acompañante

G.
Testigo de activación del airbag
frontal del acompañante


Cinturones y airbag frontal
del acompañante
SEGURIDAD DE LOS PASAJEROS




11 0




107, 111




Contactor




72

Evite enganchar objetos pesados
a la llave que pudieran forzar el
eje del contactor, provocando fa-
llos de funcionamiento.

!
i
i
18
TOMA de CONTACTO

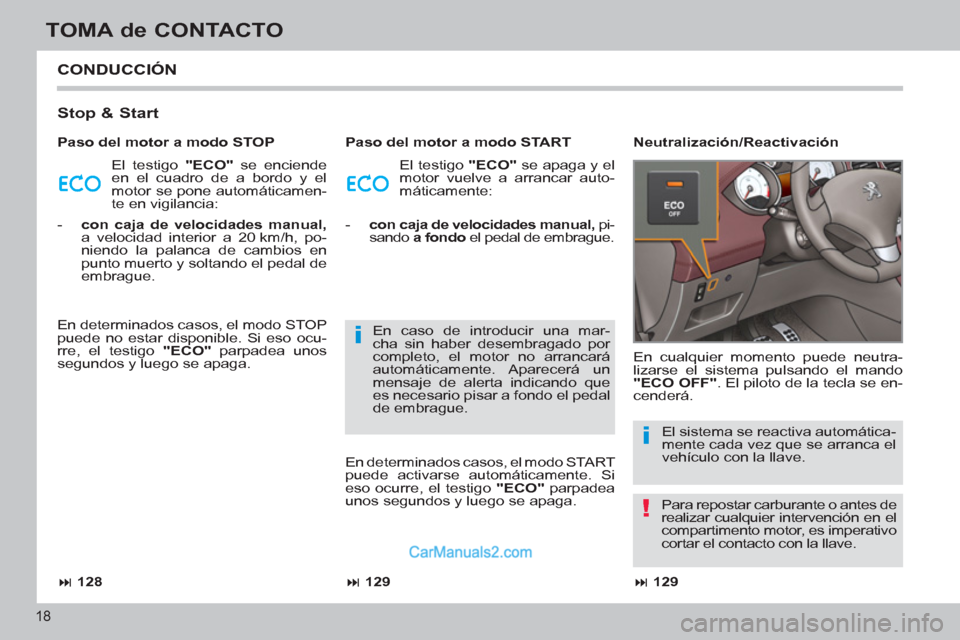

CONDUCCIÓN


Stop & Start

El testigo "ECO"
se enciende
en el cuadro de a bordo y el
motor se pone automáticamen-
te en vigilancia: El testigo "ECO"
se apaga y el
motor vuelve a arrancar auto-
máticamente:
En cualquier momento puede neutra-
lizarse el sistema pulsando el mando
"ECO OFF"
. El piloto de la tecla se en-
cenderá.
Neutralización/Reactivación



129



Paso del motor a modo STOP
Paso del motor a modo START


- con caja de velocidades manual,

a velocidad interior a 20 km/h, po-
niendo la palanca de cambios en
punto muerto y soltando el pedal de
embrague.
En determinados casos, el modo STOP
puede no estar disponible. Si eso ocu-
rre, el testigo "ECO"
parpadea unos
segundos y luego se apaga.



128



- con caja de velocidades manual,
pi-
sando a fondo
el pedal de embrague.
En caso de introducir una mar-
cha sin haber desembragado por
completo, el motor no arrancará
automáticamente. Aparecerá un
mensaje de alerta indicando que
es necesario pisar a fondo el pedal
de embrague.



129

El sistema se reactiva automática-
mente cada vez que se arranca el
vehículo con la llave.
Para repostar carburante o antes de
realizar cualquier intervención en el
compartimento motor, es imperativo
cortar el contacto con la llave. En determinados casos, el modo START
puede activarse automáticamente. Si
eso ocurre, el testigo "ECO"
parpadea
unos segundos y luego se apaga.
