INFORMATIONS PRATIQUES
La pose d’un équipement ou d’un
accessoire électrique, non référen-
cé par PEUGEOT, peut entraîner
une panne du système électroni-
que de votre véhicule et une sur-
consommation.
Nous vous remercions de bien
vouloir noter cette précaution et
nous vous conseillons de prendre
contact avec un représentant de la
marque PEUGEOT pour vous faire
présenter la gamme des équipe-
ments ou accessoires référencés.
Selon la législation en vigueur dans
le pays, certains équipements de
sécurité peuvent être obligatoires :
les gilets de sécurité haute visibi-
lité, les triangles de présignalisa-
tion, les éthylotests, les ampoules,
les fusibles de rechange, un ex-
tincteur, une trousse de secours,
les bavettes de protection à l’ar-
rière du véhicule.
En vous rendant dans le réseau
PEUGEOT, vous pouvez également
vous procurer des produits de nettoya-
ge et d’entretien (intérieur et extérieur)
- dont les produits écologiques de la
gamme «TECHNATURE» - , des pro-
duits de mise à niveau (liquide lave-
vitre...), des stylos de retouche et des
bombes de peinture correspondant à la
teinte exacte de votre véhicule, des re-
charges (cartouche pour kit de dépan-
nage provisoire de pneumatique...), ...
Installation d’émetteurs de
radiocommunication
Avant toute installation d’émetteurs
de radiocommunication en post-
équipement, avec antenne exté-
rieure sur votre véhicule, vous pou-
vez consulter le réseau PEUGEOT
qui vous communiquera les carac-
téristiques des émetteurs (bande
de fréquence, puissance de sortie
maximum, position antenne, condi-
tions spécifi ques d’installation) qui
peuvent être montés, conformé-
ment à la Directive Compatibilité
Électromagnétique Automobile
(2004/104/CE).
«Multimédia» :
systèmes de navigation nomades, kit
mains-libres Bluetooth, lecteur DVD,
support téléphonie...

11
170
CARACTÉRISTIQUES TECHNIQUES
* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions défi nies par la réglementation Européenne (directive 1999/99/CE).

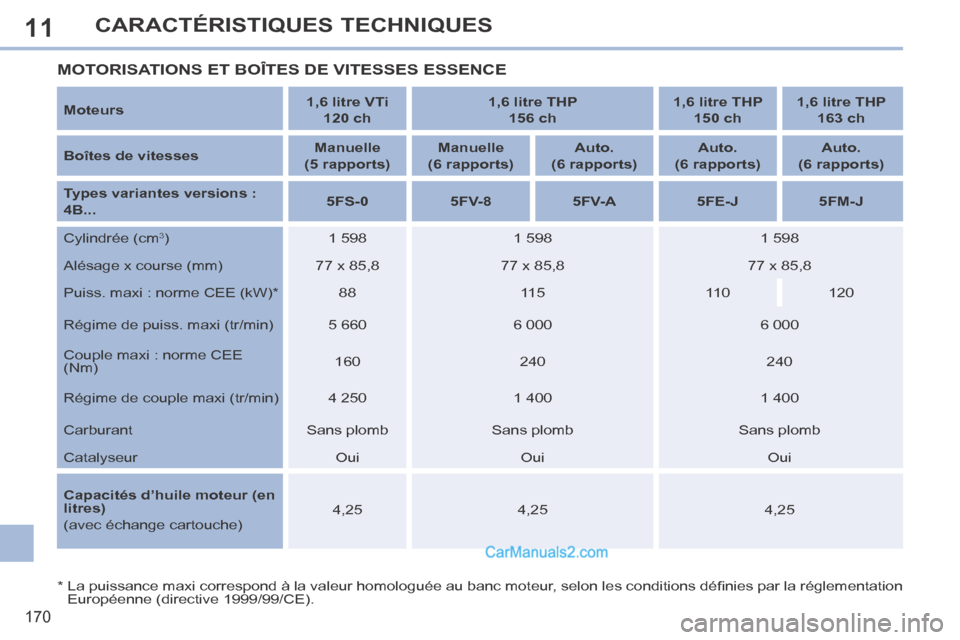

MOTORISATIONS ET BOÎTES DE VITESSES ESSENCE
Moteurs 1,6 litre VTi
120 ch 1,6 litre THP
156 ch 1,6 litre THP
150 ch 1,6 litre THP
163 ch
Boîtes de vitesses Manuelle
(5 rapports) Manuelle
(6 rapports) Auto.
(6 rapports) Auto.
(6 rapports) Auto.
(6 rapports)
Types variantes versions :
4B... 5FS-0
5FV-8 5FV-A 5FE-J 5FM-J
Cylindrée (cm
3 ) 1 598 1 598 1 598
Alésage x course (mm) 77 x 85,8 77 x 85,8 77 x 85,8
Puiss. maxi : norme CEE (kW) * 88 115 110 120
Régime de puiss. maxi (tr/min) 5 660 6 000 6 000
Couple maxi : norme CEE
(Nm) 160
240 240
Régime de couple maxi (tr/min) 4 250 1 400 1 400
Carburant Sans plomb Sans plomb Sans plomb
Catalyseur Oui Oui Oui
Capacités d’huile moteur (en
litres)
(avec échange cartouche) 4,25
4,25 4,25

11
171
CARACTÉRISTIQUES TECHNIQUES

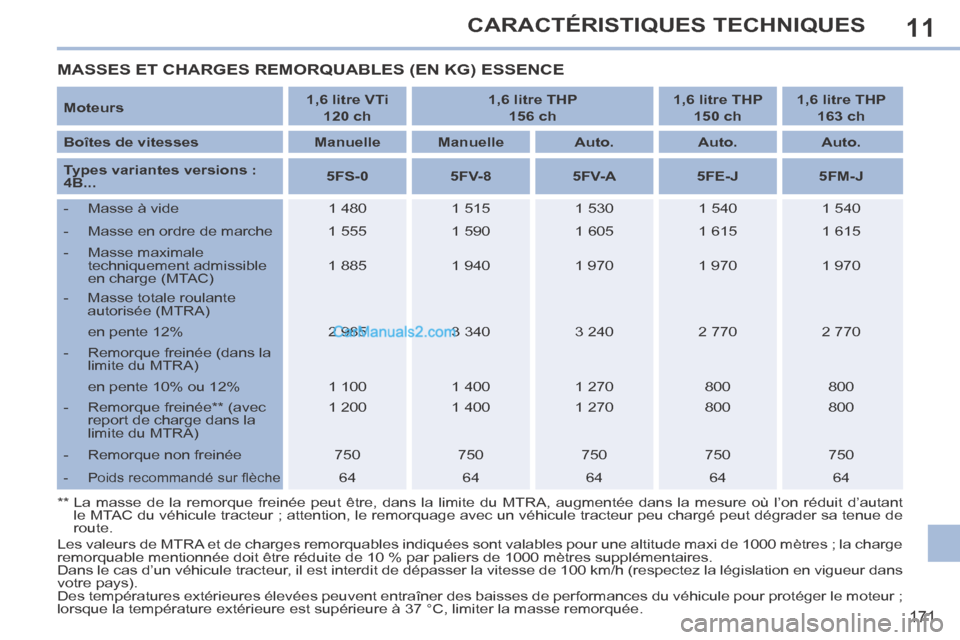

MASSES ET CHARGES REMORQUABLES (EN KG) ESSENCE
Moteurs 1,6 litre VTi
120 ch 1,6 litre THP
156 ch 1,6 litre THP
150 ch 1,6 litre THP
163 ch
Boîtes de vitesses Manuelle Manuelle Auto. Auto. Auto.
Types variantes versions :
4B... 5FS-0
5FV-8 5FV-A 5FE-J 5FM-J
- Masse à vide 1 480 1 515 1 530 1 540 1 540
- Masse en ordre de marche 1 555 1 590 1 605 1 615 1 615
- Masse maximale
techniquement admissible
en charge (MTAC) 1 885
1 940 1 970 1 970 1 970
- Masse totale roulante
autorisée (MTRA)

en pente 12% 2 985 3 340 3 240 2 770 2 770
- Remorque freinée (dans la
limite du MTRA)

en pente 10% ou 12% 1 100 1 400 1 270 800 800
- Remorque freinée ** (avec
report de charge dans la
limite du MTRA) 1 200
1 400 1 270 800 800
- Remorque non freinée 750 750 750 750 750
-Poids recommandé sur fl èche 64 64 64 64 64
** La masse de la remorque freinée peut être, dans la limite du MTRA,\
augmentée dans la mesure où l’on réduit d’autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de
route.
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de\
1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la l\
égislation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner de\
s baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C,\
limiter la masse remorquée.

11
172
CARACTÉRISTIQUES TECHNIQUES
Moteurs 1,6 l e-HDi
112 ch 2,0 l HDi
163 ch
Boîtes de vitesses Manuelle
(6 rapports) Manuelle
(6 rapports) Auto.
(6 rapports)
Types variantes versions :
4B... 9HR-8/S
RHH-8 RHH-A
Cylindrée (cm
3 ) 1 560 1 997
Alésage x course (mm) 75 x 88,3 85 x 88
Puiss. maxi : norme CEE (kW) * 82 120
Régime de puiss. maxi (tr/min) 3 600 3 750
Couple maxi : norme CEE (Nm) 270 340
Régime de couple maxi (tr/min) 1 750 2 000
Carburant Gazole Gazole
Catalyseur Oui Oui
Filtre à particules (FAP) Oui Oui
Capacités d’huile moteur (en litres)
(avec échange cartouche) 3,75
-
* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions défi nies par la réglementation Européenne (directive 1999/99/CE).

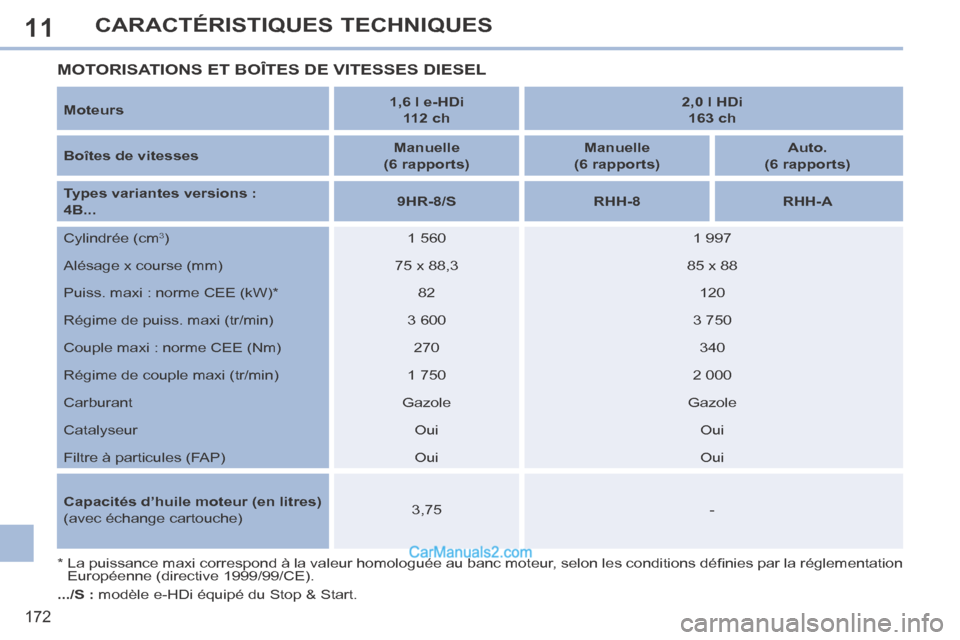

MOTORISATIONS ET BOÎTES DE VITESSES DIESEL
.../S : modèle e-HDi équipé du Stop & Start.

11
173
CARACTÉRISTIQUES TECHNIQUES
Moteurs 1,6 l e-HDi
112 ch 2,0 l HDi
163 ch
Boîtes de vitesses Manuelle Manuelle Auto.
Types variantes versions : 4B… 9HR-8/S RHH-8 RHH-A
- Masse à vide 1 535 1 577 1 625
- Masse en ordre de marche 1 610 1 652 1 700
- Masse maximale techniquement
admissible en charge (MTAC) 1 950
2 025 2 050
- Masse totale roulante autorisée
(MTRA)

en pente 12% 3 050 3 525 3 550
- Remorque freinée (dans la limite
du MTRA)

en pente 10% ou 12% 1 100 1 500 1 500
- Remorque freinée ** (avec report
de charge dans la limite du MTRA) 1 200
1 500 1 500
- Remorque non freinée 750 750 750
- Poids recommandé sur fl èche 64 64 64
Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge
remorquable mentionnée doit être réduite de 10 % par paliers de\
1000 mètres supplémentaires.
Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la l\
égislation en vigueur dans
votre pays).
Des températures extérieures élevées peuvent entraîner de\
s baisses de performances du véhicule pour protéger le moteur ;
lorsque la température extérieure est supérieure à 37 °C,\
limiter la masse remorquée.

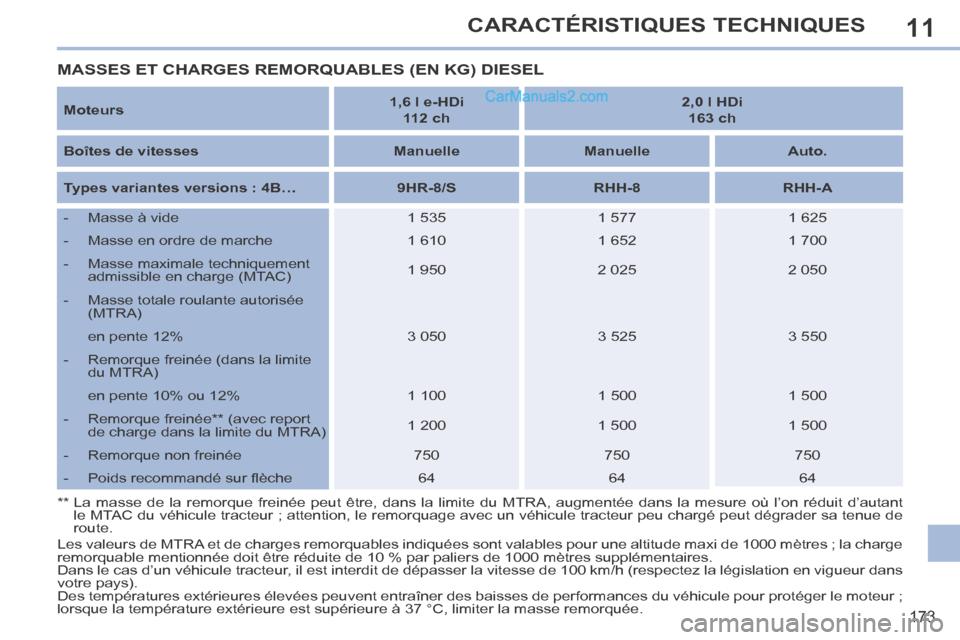

MASSES ET CHARGES REMORQUABLES (EN KG) DIESEL
** La masse de la remorque freinée peut être, dans la limite du MTRA,\
augmentée dans la mesure où l’on réduit d’autant le MTAC du véhicule tracteur ; attention, le remorquage avec un véhicule tracteur peu chargé peut dégrader sa tenue de
route.

11
174
CARACTÉRISTIQUES TECHNIQUES

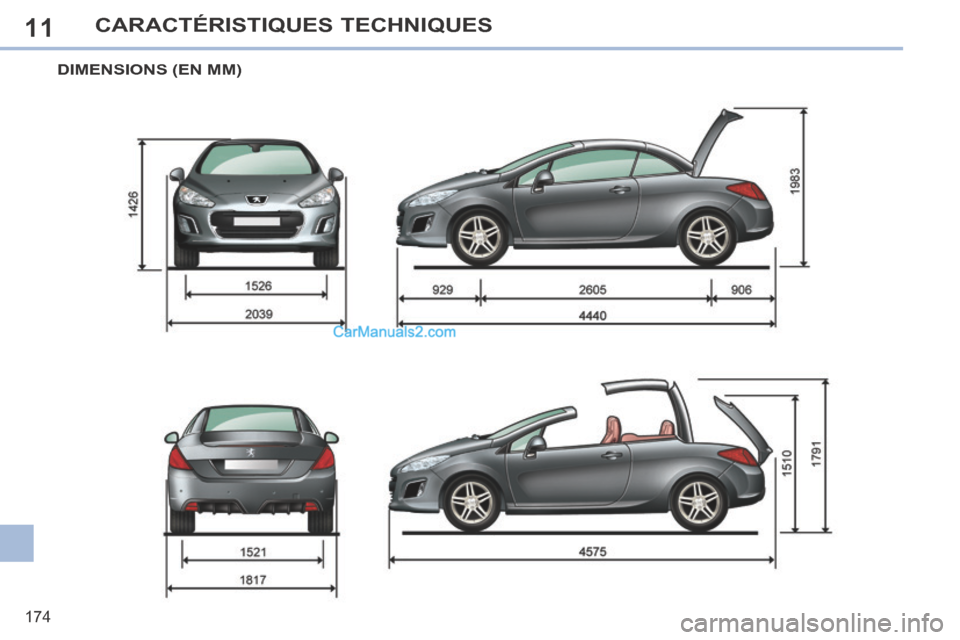

DIMENSIONS (EN MM)

11
i
175
CARACTÉRISTIQUES TECHNIQUES

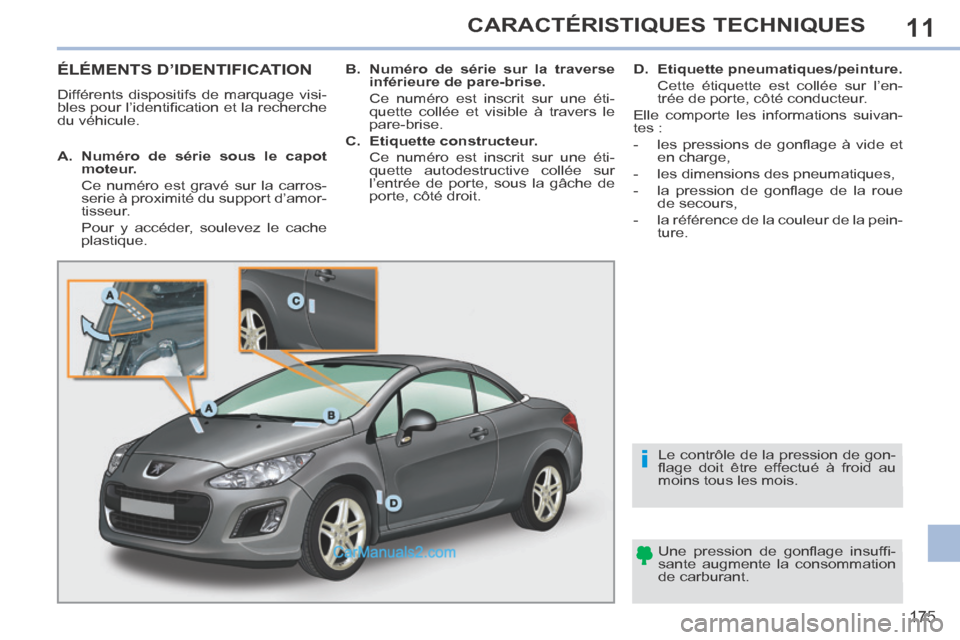

ÉLÉMENTS D’IDENTIFICATION
Différents dispositifs de marquage visi-
bles pour l’identifi cation et la recherche
du véhicule. Une pression de gonfl age insuffi -
sante augmente la consommation
de carburant. Le contrôle de la pression de gon-
fl age doit être effectué à froid au
moins tous les mois.
A. Numéro de série sous le capot
moteur.
Ce numéro est gravé sur la carros- serie à proximité du support d’amor-
tisseur.
Pour y accéder, soulevez le cache plastique. B. Numéro de série sur la traverse
inférieure de pare-brise.
Ce numéro est inscrit sur une éti- quette collée et visible à travers le
pare-brise.
C. Etiquette constructeur.
Ce numéro est inscrit sur une éti- quette autodestructive collée sur
l’entrée de porte, sous la gâche de
porte, côté droit. D. Etiquette pneumatiques/peinture.
Cette étiquette est collée sur l’en-
trée de porte, côté conducteur.
Elle comporte les informations suivan-
tes :
- les pressions de gonfl age à vide et en charge,
- les dimensions des pneumatiques,
- la pression de gonfl age de la roue de secours,
- la référence de la couleur de la pein- ture.

11
176
CARACTÉRISTIQUES TECHNIQUES

177
APPEL D’URGENCE OU D’ASSISTANCE

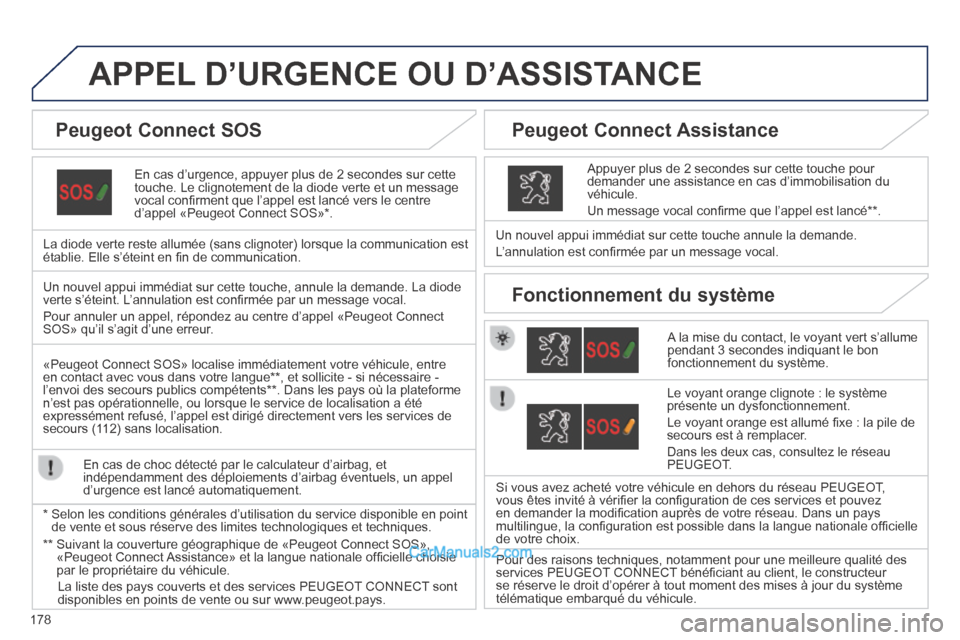

178
APPEL D’URGENCE OU D’ASSISTANCE
En cas d’urgence, appuyer plus de 2 secondes sur cette touche. Le clignotement de la diode verte et un message vocal confi rment que l’appel est lancé vers le centre d’appel «Peugeot Connect SOS» * .
La diode verte reste allumée (sans clignoter) lorsque la communication est établie. Elle s’éteint en fi n de communication.
A la mise du contact, le voyant vert s’allume pendant 3 secondes indiquant le bon fonctionnement du système.
Un nouvel appui immédiat sur cette touche annule la demande.
L’annulation est confi rmée par un message vocal.
Appuyer plus de 2 secondes sur cette touche pour demander une assistance en cas d’immobilisation du véhicule.
Un message vocal confi rme que l’appel est lancé ** .
Un nouvel appui immédiat sur cette touche, annule la demande. La diod\
e verte s’éteint. L’annulation est confi rmée par un message vocal.
Pour annuler un appel, répondez au centre d’appel «Peugeot Conn\
ect SOS» qu’il s’agit d’une erreur.
«Peugeot Connect SOS» localise immédiatement votre véhicule,\
entre en contact avec vous dans votre langue ** , et sollicite - si nécessaire - l’envoi des secours publics compétents ** . Dans les pays où la plateforme n’est pas opérationnelle, ou lorsque le service de localisation a \
été expressément refusé, l’appel est dirigé directement vers les\
services de secours (112) sans localisation.
En cas de choc détecté par le calculateur d’airbag, et indépendamment des déploiements d’airbag éventuels, un appel\
d’urgence est lancé automatiquement.
* Selon les conditions générales d’utilisation du service disponi\
ble en point de vente et sous réserve des limites technologiques et techniques.
Le voyant orange clignote : le système présente un dysfonctionnement.
Le voyant orange est allumé fi xe : la pile de secours est à remplacer.
Dans les deux cas, consultez le réseau PEUGEOT.
Si vous avez acheté votre véhicule en dehors du réseau PEUGEOT, vous êtes invité à vérifi er la confi guration de ces services et pouvez en demander la modifi cation auprès de votre réseau. Dans un pays multilingue, la confi guration est possible dans la langue nationale offi cielle de votre choix.
Pour des raisons techniques, notamment pour une meilleure qualité des\
services PEUGEOT CONNECT bénéfi ciant au client, le constructeur se réserve le droit d’opérer à tout moment des mises à jo\
ur du système télématique embarqué du véhicule.
Peugeot Connect SOS Peugeot Connect Assistance
Fonctionnement du système
** Suivant la couverture géographique de «Peugeot Connect SOS», «Peugeot Connect Assistance» et la langue nationale offi cielle choisie par le propriétaire du véhicule.
La liste des pays couverts et des services PEUGEOT CONNECT sont disponibles en points de vente ou sur www.peugeot.pays.
