Peugeot 308 SW BL 2008.5 Omistajan käsikirja (in Finnish)

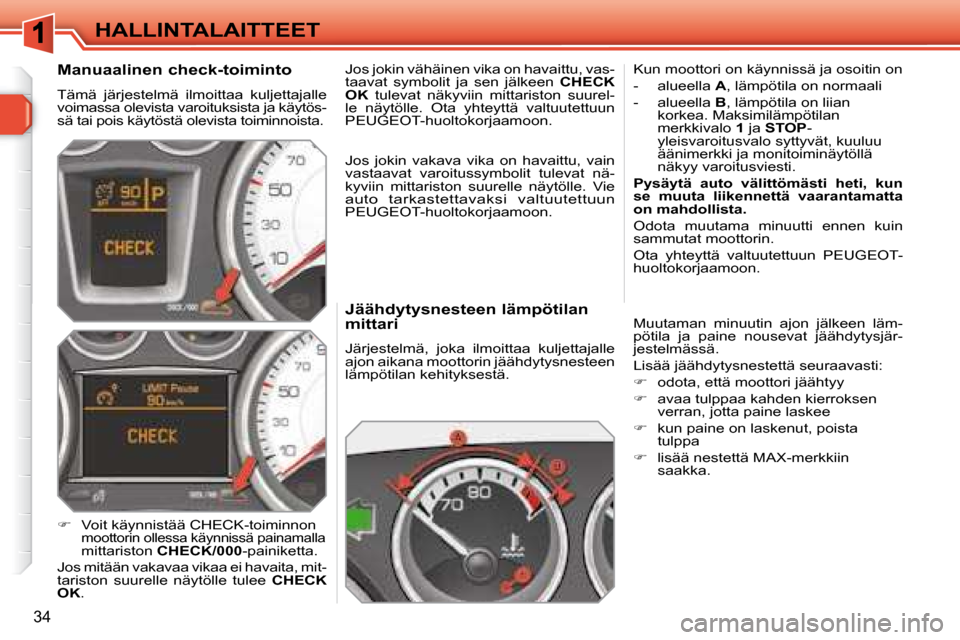

34
HALLINTALAITTEET Jäähdytysnesteen lämpötilan
mittari
Järjestelmä, joka ilmoittaa kuljettajalle
ajon aikana moottorin jäähdytysnesteen
lämpötilan kehityksestä. Kun moottori on käynnissä ja osoitin on
- alueella
A , lämpötila on normaali
- alueella B , lämpötila on liian
korkea. Maksimilämpötilan
merkkivalo 1 ja STOP -
yleisvaroitusvalo syttyvät, kuuluu
äänimerkki ja monitoiminäytöllä
näkyy varoitusviesti.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista.
Odota muutama minuutti ennen kuin
sammutat moottorin.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon .
Muutaman minuutin ajon jälkeen läm-
pötila ja paine nousevat jäähdytysjär-
jestelmässä.
Lisää jäähdytysnestettä seuraavasti:

 odota, että moottori jäähtyy

 avaa tulppaa kahden kierroksen
verran, jotta paine laskee

 kun paine on laskenut, poista
tulppa

 lisää nestettä MAX-merkkiin
saakka.
Manuaalinen check-toiminto
Tämä järjestelmä ilmoittaa kuljettajalle
voimassa olevista varoituksista ja käytös-
sä tai pois käytöstä olevista toiminnoista.

 Voit käynnistää CHECK-toiminnon
moottorin ollessa käynnissä painamalla mittariston CHECK/000 -painiketta.
Jos mitään vakavaa vikaa ei havaita, mit-
tariston suurelle näytölle tulee CHECK
OK . Jos jokin vähäinen vika on havaittu, vas-
taavat symbolit ja sen jälkeen
CHECK
OK tulevat näkyviin mittariston suurel-
le näytölle. Ota yhteyttä valtuutettuun
PEUGEOT-huoltokorjaamoon .
Jos jokin vakava vika on havaittu, vain
vastaavat varoitussymbolit tulevat nä-
kyviin mittariston suurelle näytölle. Vie
auto tarkastettavaksi valtuutettuun PEUGEOT-huoltokorjaamoon .

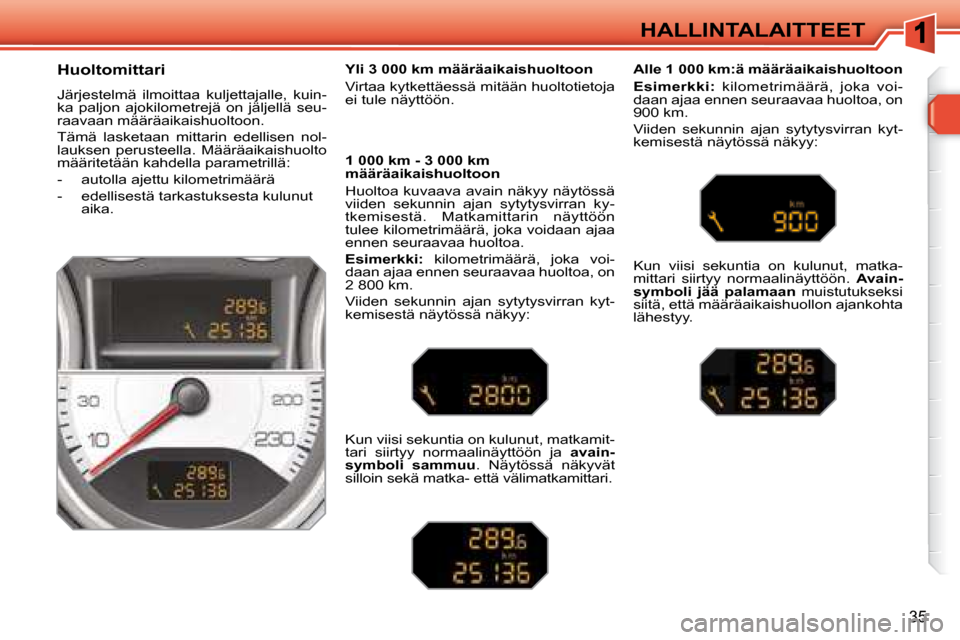

35
HALLINTALAITTEET
Huoltomittari
Järjestelmä ilmoittaa kuljettajalle, kuin-
ka paljon ajokilometrejä on jäljellä seu-
raavaan määräaikaishuoltoon.
Tämä lasketaan mittarin edellisen nol-
lauksen perusteella. Määräaikaishuolto
määritetään kahdella parametrillä:
- autolla ajettu kilometrimäärä
- edellisestä tarkastuksesta kulunut aika. 1 000 km - 3 000 km
määräaikaishuoltoon
Huoltoa kuvaava avain näkyy näytössä
viiden sekunnin ajan sytytysvirran ky-
tkemisestä. Matkamittarin näyttöön
tulee kilometrimäärä, joka voidaan ajaa
ennen seuraavaa huoltoa.

Esimerkki: kilometrimäärä, joka voi-
daan ajaa ennen seuraavaa huoltoa, on
2 800 km.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matkamit-
tari siirtyy normaalinäyttöön ja avain-
symboli sammuu . Näytössä näkyvät
silloin sekä matka- että välimatkamittari. Alle 1 000 km:ä määräaikaishuoltoon

Esimerkki: kilometrimäärä, joka voi-
daan ajaa ennen seuraavaa huoltoa, on
900 km.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matka-
mittari siirtyy normaalinäyttöön. Avain-
symboli jää palamaan muistutukseksi
siitä, että määräaikaishuollon ajankohta
lähestyy.
Yli 3 000 km määräaikaishuoltoon
Virtaa kytkettäessä mitään huoltotietoja
ei tule näyttöön.

i
i
36
HALLINTALAITTEET
Huoltomittarin nollaaminen
Huoltomittari on nollattava jokaisen huollon jälkeen.
Nollaaminen tapahtuu seuraavasti:
 Katkaise virta.
 Paina osamatkamittarin nollauspainiketta ja pidä sitä alas painettuna.
 Kytke virta. Osamatkamittarin lukema alkaa juosta takaperin.
 Vapauta painike vasta, kun matkamittari osoittaa = 0(avainsymboli poistuu näytöstä).
Kuljettajan ajotavasta riippuen voi
olla syytä seurata kilometritarkas-
tuksen sijaan tietyin aikavälein te-
htävän tarkastuksen ajankohtaa.
Avainsymboli saattaa siis ilmaan-
tua näkyviin myös silloin, jos vii-
meisestä määräaikaishuollosta on
kulunut kaksi vuotta.
Määräaikaishuollon ajankohta ohitettu
Aina viiden sekunnin ajan sytytysvirran
kytkemisestä
avainsymboli vilkkuu
muistutukseksi siitä, että huolto on suo-
ritettava mitä pikimmiten.

Esimerkki: Olet ylittänyt määräaikais-
huollon kilometrimäärän 300 kilometrillä.
Viiden sekunnin ajan sytytysvirran kyt-
kemisestä näytössä näkyy:
Kun viisi sekuntia on kulunut, matka-
mittari siirtyy normaalinäyttöön. Avain-
symboli palaa edelleen .
Huoltotietojen katselu
Voit milloin tahansa saada näyttöön huoltotiedot.
 Paina osamatkamittarin nollauspainiketta.
Huoltotieto tulee näkyviin muutaman sekunnin ajaksi ja katoaa sitten.

i
37
HALLINTALAITTEET
Tason tarkistus on luotettava vain,
jos auto on vaakatasossa tasaisella
alustalla ja moottori on ollut sammu-
tettuna vähintään 15 minuutin ajan.
Moottoriöljyn tason mittari
Järjestelmä, joka kertoo kuljettajalle, onko moottorissa öljyä tarpeeksi vai ei.
Kun sytysvirta kytketään, mittarissa
näkyy huoltotietojen jälkeen mootto-
riöljyn taso muutaman sekunnin ajan.
Oikea öljyn taso
Moottoriöljyä liian vähän Vika öljyn mittauksessa
Öljynmittatikku
Jos OIL- valo vilkkuu, huollon merkkivalo
syttyy samanaikaisesti, kuulet äänime-
rkin ja monitoiminäytölle tulee viesti,
öljyä on liian vähän.
Jos vielä toteat öljynmittatikun avulla,
että moottoriöljyn taso on liian alhainen,
lisää ehdottomasti öljyä, jottei moottori
vahingoittuisi. Tämä ilmaistaan
OIL -- valon vilkku-
misella. Ota yhteyttä valtuutettuun PEUGEOT-huoltokorjaamoon.
Katso kappaleesta Tarkastukset, mistä
öljynmittatikku ja moottoriöljyn täyt-
töaukko omassa autossasi löytyvät.
Tikun kaksi merkkiviivaa:
- A = maxi: älä koskaan
ylitä tätä tasoa.
- B = mini: lisää
moottoriin sopivaa öljyä.

38
HALLINTALAITTEET
Matkamittari
Mittaa auton koko käyttöaikanaan aja-
man kokonaismatkan.
Mittariston valaistuksen
himmennin
Järjestelmä, jolla voidaan manuaalises-
ti säätää hallintalaitteiden valaistusta
luonnonvalon mukaan.
Kun sytytysvirta katkaistaan, kuljettajan-
puoleinen ovi avataan tai auto lukitaan tai
avataan, näytössä näkyvät 30 sekunnin
ajan matka- ja osamatkamittari. Osamatkamittari
Mittaa auton esim. päivän aikana aja-
man matkan tai matkaa siihen saakka,
kunnes kuljettaja nollaa mittarin.


Kun sytytysvirta on kytketty, paina
painiketta, kunnes nollat tulevat näyttöön.
Aktivointi
Valojen palaessa


paina painiketta, jolla voit muuttaa
hallintalaitteiston valaistuksen tehoa

 kun valaistus on minimisäädössään,
vapauta painike ja paina uudelleen
lisätäksesi valaistuksen tehoa
tai


kun valaistus on maksimisäädössään,
vapauta painike ja paina uudelleen
vähentääksesi valaistuksen tehoa

 kun mittarivalaistus on sopiva, va-
pauta painike.
Toiminnanesto
Kun valot on sammutettu tai ne ovat
päivävalaistustilassa (huomiovaloilla
varustetuissa autoissa), painike ei toimi.

39
MONITOIMINÄYTÖT
Näytön tiedot
Mustavalkonäytössä näkyvät seuraavat
tiedot:
- kellonaika
- päivämäärä
- ulkolämpötila * (Asteluku vilkkuu, kun tienpinta alkaa jäätyä.)
- ovien ja luukkujen valvonta
- ajotietokone (katso tarkemmat tiedot kohdan lopusta).
Varoitusviestit (esim. Antipollution faul-
ty (Toimintahäiriö päästönestojärjes-
telmässä)) tai ilmoitukset (esim. Boot
open (Takaluukku auki)) voivat näkyä
tilapäisesti. Ne voidaan poistaa näytöltä
painamalla ESC -painiketta.
MUSTAVALKONÄYTTÖ A (EI WIP SOUND -JÄRJESTELMÄÄ) MUSTAVALKONÄYTTÖ A (EI ALKONÄYTTÖ A (EI Kytkimet Päävalikko
Näyttöä käytetään kolmella painikkeella:
-
ESC -painikkeella keskeytetään käynnissä
oleva toiminto.
- MENU -painikkeella selataan valikkoja
ja alivalikkoja.
-
OK -painikkeella valitaan haluttu valikko
tai alivalikko.
 Voit selata seuraavia päävalikon
valikkoja MENU -painikkeella:
- ajoneuvon asetukset
- asetusvaihtoehdot
- näytön säädöt
- kielet
- yksiköt

 Avaa haluamasi valikko painamalla

OK .
* Vain ilmastointilaitteen kanssa.

!
40
MONITOIMINÄYTÖT
Ajoneuvon asetukset Asetusvaihtoehdot
Options-valikossa voit tarkastaa laittei-
den tilan (päällä, pois päältä tai toimin-
tahäiriö).
Kielet
Languages-valikossa voit muuttaa näytön
kielen (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Deutsch,
English, Espanol).
Näytön asetukset
Display adjust -valikossa voit muuttaa
seuraavia säätöjä:
- vuosi
- kuukausi
- päivä
- tunti
- minuutit
- 12 tai 24 tunnin näyttö Yksiköt
Units-valikossa voit muuttaa seuraavi-
en parametrien yksiköitä:
- lämpötila (°C tai °F),
- polttoaineen kulutus (l/100 km, mpg
tai km/l).

 Kun olet valinnut säädettävän arvon,
muuta sitä painamalla OK .

 Odota noin kymmenen sekuntia,
kunnes muutettu asetus on tallennettu
muistiin tai paina ESC -painiketta, jos
haluat peruuttaa muutoksen.
Tämän jälkeen näyttö palautuu perus-
tilaan.
VEHICLE CONFIG -valikossa (ajoneu-
von asetukset) voit kytkeä päälle tai
pois päältä seuraavat laitteet:
- auton lukkojen avaaminen osittain (ks. kappaletta Auton lukkojen
avaaminen)
- peruutusvaihteeseen kytketty lasinpyyhin (ks. kappale Näkyvyys)
- saattovalot ja sisääntulovalo (ks. kappale Näkyvyys)
-
huomiovalot (ks. kappaletta Näkyvyys).
Turvallisuussyistä auton on ehdot-
tomasti oltava pysähdyksissä, kun
kuljettaja määrittää monitoiminäy-
tön asetuksia.

41
MONITOIMINÄYTÖT
MUSTAVALKONÄYTTÖ A Kytkimet
Näytön tiedot
Mustavalkonäytössä näkyvät seuraavat
tiedot:
- kellonaika
- päivämäärä
- ulkolämpötila * (asteluku vilkkuu, kun tienpinta alkaa jäätyä)
- ovien ja luukkujen tarkkailu
- kuuntelulähteet (radio, CD jne.)
- ajotietokone (katso tarkemmat tiedot luvun lopusta).
Varoitusviestit (esim. Antipollution faul-
ty (Toimintahäiriö päästönestojärjes-
telmässä)) tai ilmoitukset (esim. Boot
open (Takaluukku auki)) voivat näkyä ti-
lapäisesti. Ne voidaan pyyhkiä näytöltä
painamalla ESC -painiketta. Päävalikko

 Paina MENU -painiketta, niin pääset

päävalikkoon . Selaa sitten  tai

 -painikkeilla seuraavia valikkoja:
- radio-CD
- ajoneuvon asetukset
- lisälaitteet
- näytön säädöt
- kielet
- yksiköt.

 Avaa haluamasi valikko painamalla

OK .
WIP Sound -järjestelmän paneelista voit:

 siirtyä päävalikkoon painamalla

MENU -painiketta

 selata toimintoja näytöllä painamalla
painiketta  tai 

 vaihtaa pysyvää sovellusta
(ajotietokone, audiolähde jne.)
painamalla painiketta MODE

 vaihdella jotakin säätöarvoa
painamalla painiketta  tai 

 vahvistaa painamalla OK -painiketta
tai

 keskeyttää meneillään oleva toiminto
painamalla ESC -painiketta. Radio-CD
Kun WIP Sound on päällä, voit Radio-
CD-valikossa ottaa käyttöön tai poistaa
käytöstä radion toimintoja (RDS-seu-
ranta, alueohjelmien seuranta) ja CD-
soittimen tai CD-vaihtajan toimintoja
(introscan, kuuntelu satunnaisessa jär-
jestyksessä, CD-levyn soittaminen uu-
delleen).
Lisätietoa Radio-CD-sovelluksesta saat
luvun Audio- ja telematiikkatoiminnot
osasta WIP Sound.
* Vain ilmastointilaitteen kanssa.

!
42
MONITOIMINÄYTÖT Turvallisuussyistä auton on ehdot-
tomasti oltava pysähdyksissä, kun
kuljettaja määrittää monitoiminäytön
asetuksia.
Näytön säädöt
Display adjust -valikossa voit muuttaa
seuraavia säätöjä:
- vuosi
- kuukausi
- päivä
- tunnit
- minuutit
- 12 tai 24 tunnin näyttö.
Kielet
Languages-valikossa voit muuttaa näy-
tön kieleksi ranskan, italian, hollannin,
portugalin, brasilianportugalin, saksan,
englannin tai espanjan.
Yksiköt
Units-valikossa voit muuttaa seuraavi-
en parametrien yksiköitä:
- lämpötila (°C tai °F)
- polttoaineen kulutus (l/100km, mpg
tai km/l).

 Kun olet valinnut säädön, muuta
arvoa painamalla  tai  .

 Siirry edelliseen tai seuraavaan
säätöön painamalla  tai  .

 Tallenna muutos ja palaa näyttöön
painamalla OK , tai peruuta muutos
painamalla ESC .
Ajoneuvon asetukset
Asetusvaihtoehdot
Options-valikossa voit tarkastaa laittei-
den tilan (päällä, pois päältä tai toimin-
tahäiriö).
Vehicle confi g -valikossa (ajoneuvon
asetukset) voit kytkeä päälle tai pois
päältä seuraavat laitteet tai järjestelmät:
- auton lukituksen osittainen avaus
(ks. kappaletta Auton lukkojen
avaaminen)
-
peruutusvaihteeseen kytketty lasinpyyhin
(ks. kappale Näkyvyys)
- saattovalot ja vastaanottovalo (ks. kappale Näkyvyys)
- huomiovalot (ks. kappale Näkyvyys).

43
MONITOIMINÄYTÖT
MUSTAVALKO- JA VÄRINÄYTÖT C Päävalikko
Näytön tiedot
Mustavalkonäytössä näkyvät seuraavat
tiedot:
- kellonaika
- päivämäärä
- ulkolämpötila * (asteluku vilkkuu, kun tienpinta alkaa jäätyä)
- ovien ja luukkujen tarkkailu
- kuuntelulähteet (radio, CD jne.)
- ajotietokone (katso tarkemmat tiedot luvun lopusta).
Varoitusviestit (esim. Depollution sys-
tem faulty (Toimintahäiriö päästönes-
tojärjestelmässä)) tai ilmoitukset (esim.
Automatic headlamp lighting activated
(Ajovalojen automaattisytytys)) voivat
näkyä tilapäisesti. Ne voidaan pyyhkiä
näytöltä painamalla ESC -painiketta. Audio functions
(audiotoiminnot) -valikko Kytkimet
WIP Sound -järjestelmän paneelista voit :

 siirtyä päävalikkoon painamalla

MENU -painiketta

 selata toimintoja näytöllä painamalla
painiketta  tai 


vaihtaa pysyvää sovellusta (ajotietokone,
audiolähde jne.) painamalla painiketta

MODE

 vaihdella jotakin säätöarvoa
painamalla painiketta  tai 

 vahvistaa painamalla OK -painiketta
tai

 keskeyttää meneillään oleva toiminto
painamalla ESC -painiketta.
 Paina MENU -painiketta, niin pääset

päävalikkoon :
- audiotoiminnot
- auton vianmääritys
- P e r s o n a l i s a t i o n - C o n f i g u r a t i o n (Omat asetukset - määritykset)
- puhelin (Hands free -sarja).

 Valitse haluamasi valikko painamalla

 tai  ja vahvista valintasi
painamalla OK .
* Vain ilmastointilaitteen kanssa. Kun WIP Sound on päällä, voit tässä vali-
kossa ottaa käyttöön tai poistaa käytöstä
radion toimintoja (RDS, REG, RadioText)
ja CD-soittimen tai CD-vaihtajan toimin-
toja (introscan, kuuntelu satunnaisessa
järjestyksessä, CD-levyn toisto).
Lisätietoa Audio functions -sovelluksesta
saat luvun Audio- ja telematiikkatoimin-
not osasta WIP Sound.
