29
BETRIEBSKONTROLLE
Wenn eine der folgenden Warnleuchten
bei laufendem Motor oder während der
F a h r t a u fl e u c h t e t , w e i s t d i e s a u f e i n e n
Defekt hin, der ein Eingreifen des Fah-
rers erfordert.
Zentrale Warnleuchte
Sie leuchtet in Verbindung
mit anderen Warnleuchten
auf:
- Reifen defekt,
- Bremssystem,
- Servolenkung,
- Motoröldruck,
- K ü h l fl ü s s i g k e i t s t e m p e r a t u r ,
und erfordert unbedingtes Anhalten,
sobald dies gefahrlos möglich ist.
Service-Leuchte
I h r A u fl e u c h t e n w e i s t a u f e i n
Problem bei einem der Syste-
me hin, für die es keine spezi-
elle Warnleuchte gibt.
Beachten Sie die Meldung auf dem
Multifunktionsbildschirm, um festzustel-
len, wo das Problem liegt. Bremssystem
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt in einem der Bremssys-
teme hin:
- starkes Absinken der B r e m s fl ü s s i g k e i t i m B r e m s k r e i s ,
- Defekt im elektronischen Bremskraftverteiler (EBV)
( g l e i c h z e i t i g e s A u fl e u c h t e n d e r
ABS-Kontrollleuchte),
und erfordert unbedingtes Anhalten, so-
bald dies gefahrlos möglich ist.
Ü b e r p r ü f e n S i e b e i m A u fl e u c h t e n w ä h -
rend der Fahrt, ob die Feststellbremse
richtig gelöst ist.
Bei jedem Defekt, der zum Auf-
leuchten einer Warnleuchte führt,
muss zusätzlich die damit verbun-
dene Meldung auf dem Multifunkti-
onsbildschirm beachtet werden.
Zögern Sie nicht, bei Problemen
d a s P E U G E O T - H ä n d l e r n e t z e i n z u -
schalten.
Warnleuchten
G e k o p p e l t e W a r n l e u c h t e n Prüfen Sie:
- o b T ü r e n , K o f f e r r a u m , H e c k s c h e i b e
und Motorhaube geschlossen sind,
- den Motorölstand,
- den Füllstand der Scheibenwaschanlage,
- die Batterie der Fernbedienung,
- den Reifendruck,
- o b d e r P a r t i k e l fi l t e r ( D i e s e l ) gesättigt ist
Wenden Sie sich in allen anderen Fällen
a n d a s P E U G E O T - H ä n d l e r n e t z .
Antiblockiersystem (ABS)
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt im Antiblockiersystem
hin.
Die Bremshilfe des Fahrzeugs wird je-
doch dadurch nicht in ihrer Funktion be-
einträchtigt.
Page 10 of 313
i
!
31
BETRIEBSKONTROLLE
Bestimmte Kontrollleuchten leuch-
ten im Zusammenhang mit einem
akustischen Signal und einer Mel-
dung auf dem Multifunktionsbild-
schirm.
S p e z i e l l e W a r n l e u c h t e n
Die übrigen Kontrollleuchten erschei-
nen in der großen Anzeige im Kombi-
instrument.
Je nach Bedeutung des Defekts leuch-
ten sie orange oder rot. Manche Kontrollleuchten sind mit
denen des Kombiinstruments ge-
koppelt.
E i n A u fl e u c h t e n z u s a m m e n m i t d e r
STOP -Warnleuchte erfordert ein
unbedingtes Anhalten, sobald dies
gefahrlos möglich ist.
A d a p t i v e s K u r v e n l i c h t
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt an den Kurvenschein-
werfern hin. Motoröldruck
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt im Schmierkreis des
Motors hin, der ein unbedingtes
Anhalten erfordert, sobald dies gefahrlos
möglich ist.
Service-Leuchte
I h r A u fl e u c h t e n d e u t e t a u f e i n e n
Defekt: Motorselbstdiagnose
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt an der Motorsteuerung
hin. Motorölstand
I h r A u fl e u c h t e n w e i s t a u f e i n e n
unzureichenden Motorölstand
hin und erfordert ein unbe-
dingtes Anhalten, sobald dies gefahrlos
möglich ist.
K ü h l fl ü s s i g k e i t s t e m p e r a t u r
I h r A u fl e u c h t e n z e i g t a n , d a s s
die Temperatur im Kühlkreis-
lauf zu hoch ist. In diesem Fall
müssen Sie unbedingt anhalten, sobald
dies gefahrlos möglich ist.
K ü h l fl ü s s i g k e i t s s t a n d
I h r A u fl e u c h t e n w e i s t a u f e i n e n
unzureichenden Flüssigkeits-
stand im Kühlkreislauf hin und
erfordert ein unbedingtes Anhalten, so-
bald dies gefahrlos möglich ist. Batterie-Ladezustand
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt im Ladestromkreis der
Batterie hin (verschmutzte oder
gelockerte Klemmen, Keilriemen der
Lichtmaschine locker oder gerissen...).
- an der Motorsteuerung,
- an der Abgasentgiftungsanlage.
Page 12 of 313
BETRIEBSKONTROLLE Wasser im Dieselkraftstoff *
I h r A u fl e u c h t e n w e i s t d a r a u f
hin, dass sich Wasser im Diesel-
k r a f t s t o f f fi l t e r b e fi n d e t .
Es besteht die Gefahr, dass das Ein-
spritzsystem des Dieselmotors beschä-
digt wird.
Automatische
Leuchtweitenverstellung
der Scheinwerfer
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt an der automatischen
Leuchtweitenverstellung hin. P a r t i k e l fi l t e r ( D i e s e l )
I h r A u fl e u c h t e n z u s a m m e n m i t
der Service-Leuchte weist auf
eine beginnende Sättigung des
P a r t i k e l fi l t e r s o d e r a u f d a s E r r e i c h e n
des Mindestfüllstands im Behälter des
Dieselzusatzes hin.
Fahren Sie, sobald es die Verkehrssitu-
ation erlaubt, mit einer Geschwindigkeit
von mindestens 60 km/h, bis die Ser-
vice-Leuchte erlischt, damit sich der Filter
regenerieren kann.
Wenn die Service-Leuchte nicht erlischt,
ist nicht mehr genügend Dieselzusatz
vorhanden. Lassen Sie ihn schnellstens
von einem Vertreter des PEUGEOT-
H ä n d l e r n e t z e s a u f f ü l l e n .
Niedriger Reifendruck
I h r A u fl e u c h t e n b e d e u t e t , d a s s d e r
Reifendruck eines oder mehrerer
Reifen unzureichend ist.
Prüfen Sie den Reifendruck so schnell
wie möglich. Defekter Reifen
I h r A u fl e u c h t e n w e i s t a u f d e n
Defekt eines oder mehrerer
Reifen hin, der ein unbedingtes
Anhalten erfordert, sobald dies gefahrlos
möglich ist.
Wechseln Sie den beschädigten Reifen
und lassen Sie ihn vom PEUGEOT -
H ä n d l e r n e t z r e p a r i e r e n .
Reifendrucküberwachung
I h r A u fl e u c h t e n w e i s t a u f d e n
Defekt an einem der Sensoren
oder an der Reifendrucküber-
wachung hin.
Es kann auch bedeuten, dass ein Sensor
fehlt, wenn z.B. das Ersatzrad, das kei-
nen Sensor hat, anstelle eines defekten
Reifens montiert worden ist.
Einschaltautomatik
der Beleuchtung
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt an der Beleuchtungsau-
tomatik hin.
Benutzen Sie die manuellen Funktionen
des Lichtschalters.
G r a p h i s c h e u n d / o d e r
a k u s t i s c h e E i n p a r k h i l f e
I h r A u fl e u c h t e n i m V o r w ä r t s -
gang und/oder im Rückwärts-
gang weist auf einen Defekt der
Einparkhilfe hin.
Elektronisch gesteuertes
mechanisches
Sechsganggetriebe oder
Automatikgetriebe
I h r A u fl e u c h t e n w e i s t a u f e i n e n D e f e k t
am elektronisch gesteuerten Sechsgang-
getriebe oder am Automatikgetriebe hin.
Dieses funktioniert im Notbetrieb und ist
dabei im 3. Gang blockiert.
Die Leuchte kann auch beim Öffnen
e i n e r T ü r a u fl e u c h t e n .
Wert ungültig
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt im Programm des elek-
tronisch gesteuerten mecha-
nischen Sechsganggetriebes
oder Automatikgetriebes hin.
Position P oder N
I h r A u fl e u c h t e n w e i s t d a r a u f h i n ,
dass der Gangwählhebel auf
P
oder N gestellt werden muss,
um den Motor zu starten.
* Je nach Bestimmung
Page 14 of 313
i
35
BETRIEBSKONTROLLE
Die Ölstandskontrolle ist nur zuver-
lässig, wenn das Fahrzeug waage-
recht steht und der Motor seit mehr
als 15 Minuten abgestellt ist.

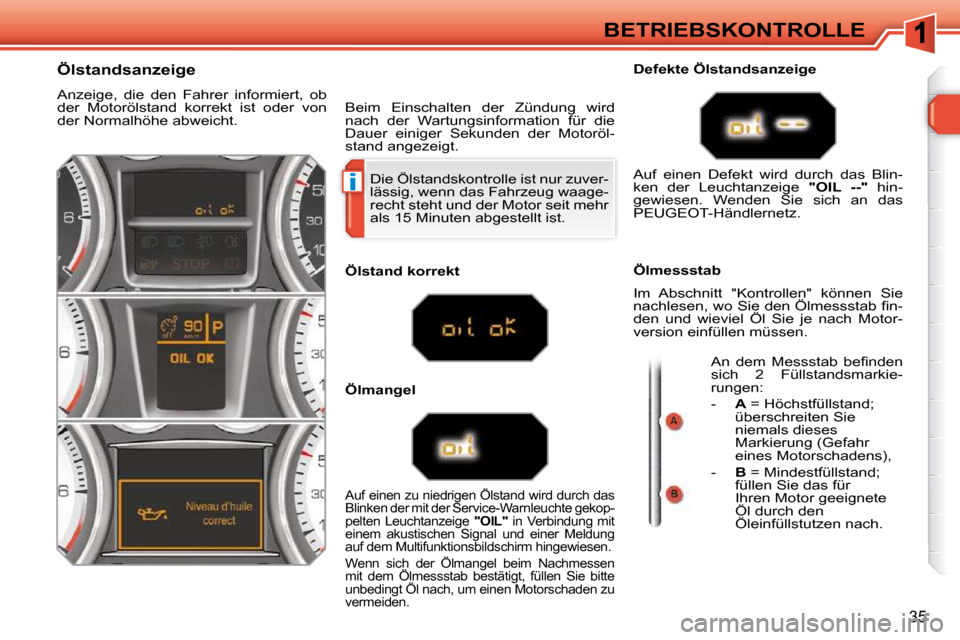

Ölstandsanzeige
Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht.
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt
Ölmangel Defekte Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird durch das
Blinken der mit der Service-Warnleuchte gekop-
pelten Leuchtanzeige "OIL
" in Verbindung mit
einem akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hingewiesen.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Auf einen Defekt wird durch das Blin-
ken der Leuchtanzeige "OIL --" hin-
gewiesen. Wenden Sie sich an das
P E U G E O T - H ä n d l e r n e t z .
Im Abschnitt "Kontrollen" können Sie
n a c h l e s e n , w o S i e d e n Ö l m e s s s t a b fi n -
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
A n d e m M e s s s t a b b e fi n d e n
sich 2 Füllstandsmarkie-
rungen:
- A = H ö c h s t f ü l l s t a n d ;
überschreiten Sie
niemals dieses
Markierung (Gefahr
eines Motorschadens),
- B = Mindestfüllstand;
füllen Sie das für
Ihren Motor geeignete
Öl durch den
Öleinfüllstutzen nach.
Page 88 of 313
!
i
97
SICHT

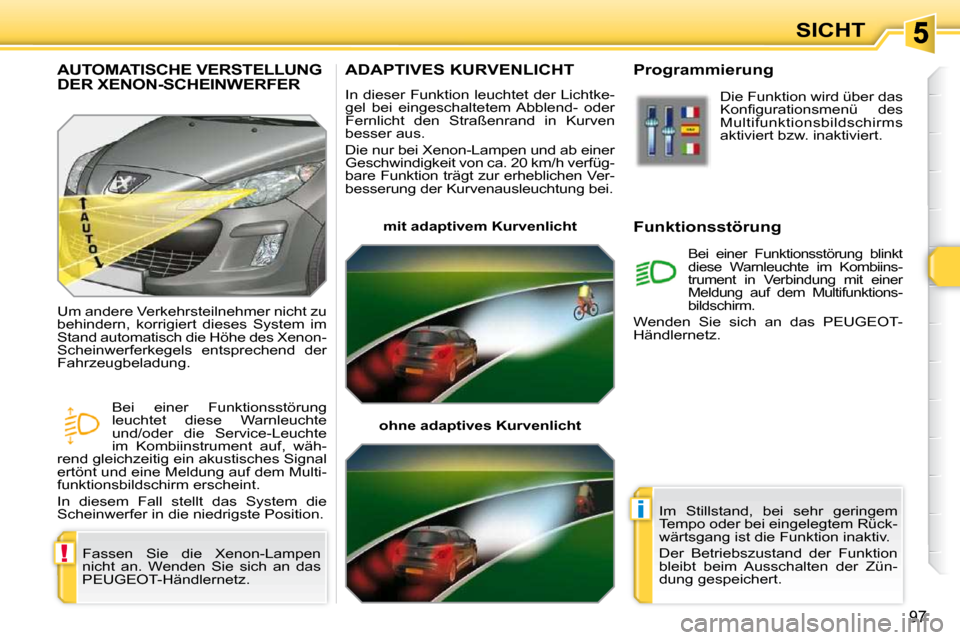

ADAPTIVES KURVENLICHT
In dieser Funktion leuchtet der Lichtke-
gel bei eingeschaltetem Abblend- oder
Fernlicht den Straßenrand in Kurven
besser aus.
Die nur bei Xenon-Lampen und ab einer
Geschwindigkeit von ca. 20 km/h verfüg-
bare Funktion trägt zur erheblichen Ver-
besserung der Kurvenausleuchtung bei.
mit adaptivem Kurvenlicht
ohne adaptives Kurvenlicht Programmierung
Funktionsstörung
Die Funktion wird über das
K o n fi g u r a t i o n s m e n ü d e s
Multifunktionsbildschirms
aktiviert bzw. inaktiviert.
Bei einer Funktionsstörung blinkt
diese Warnleuchte im Kombiins-
trument in Verbindung mit einer
Meldung auf dem Multifunktions-
bildschirm.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
AUTOMATISCHE VERSTELLUNG DER XENON-SCHEINWERFER
Fassen Sie die Xenon-Lampen
nicht an. Wenden Sie sich an das
PEUGEOT-Händlernetz.
Um andere Verkehrsteilnehmer nicht zu
behindern, korrigiert dieses System im
Stand automatisch die Höhe des Xenon-
Scheinwerferkegels entsprechend der
Fahrzeugbeladung.
Bei einer Funktionsstörung
leuchtet diese Warnleuchte
und/oder die Service-Leuchte
im Kombiinstrument auf, wäh-
rend gleichzeitig ein akustisches Signal
ertönt und eine Meldung auf dem Multi-
funktionsbildschirm erscheint.
In diesem Fall stellt das System die
Scheinwerfer in die niedrigste Position. Im Stillstand, bei sehr geringem
Tempo oder bei eingelegtem Rück-
wärtsgang ist die Funktion inaktiv.
Der Betriebszustand der Funktion
bleibt beim Ausschalten der Zün-
dung gespeichert.
Page 89 of 313
!
i
97
SICHT
ADAPTIVES KURVENLICHT
In dieser Funktion leuchtet der Lichtke-
gel bei eingeschaltetem Abblend- oder
Fernlicht den Straßenrand in Kurven
besser aus.
Die nur bei Xenon-Lampen und ab einer
Geschwindigkeit von ca. 20 km/h verfüg-
bare Funktion trägt zur erheblichen Ver-
besserung der Kurvenausleuchtung bei.
mit adaptivem Kurvenlicht
ohne adaptives Kurvenlicht Programmierung
Funktionsstörung
Die Funktion wird über das
K o n fi g u r a t i o n s m e n ü d e s
Multifunktionsbildschirms
aktiviert bzw. inaktiviert.
Bei einer Funktionsstörung blinkt
diese Warnleuchte im Kombiins-
trument in Verbindung mit einer
Meldung auf dem Multifunktions-
bildschirm.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
AUTOMATISCHE VERSTELLUNG DER XENON-SCHEINWERFER
Fassen Sie die Xenon-Lampen
nicht an. Wenden Sie sich an das
PEUGEOT-Händlernetz.
Um andere Verkehrsteilnehmer nicht zu
behindern, korrigiert dieses System im
Stand automatisch die Höhe des Xenon-
Scheinwerferkegels entsprechend der
Fahrzeugbeladung.
Bei einer Funktionsstörung
leuchtet diese Warnleuchte
und/oder die Service-Leuchte
im Kombiinstrument auf, wäh-
rend gleichzeitig ein akustisches Signal
ertönt und eine Meldung auf dem Multi-
funktionsbildschirm erscheint.
In diesem Fall stellt das System die
Scheinwerfer in die niedrigste Position. Im Stillstand, bei sehr geringem
Tempo oder bei eingelegtem Rück-
wärtsgang ist die Funktion inaktiv.
Der Betriebszustand der Funktion
bleibt beim Ausschalten der Zün-
dung gespeichert.
Page 91 of 313
!
99

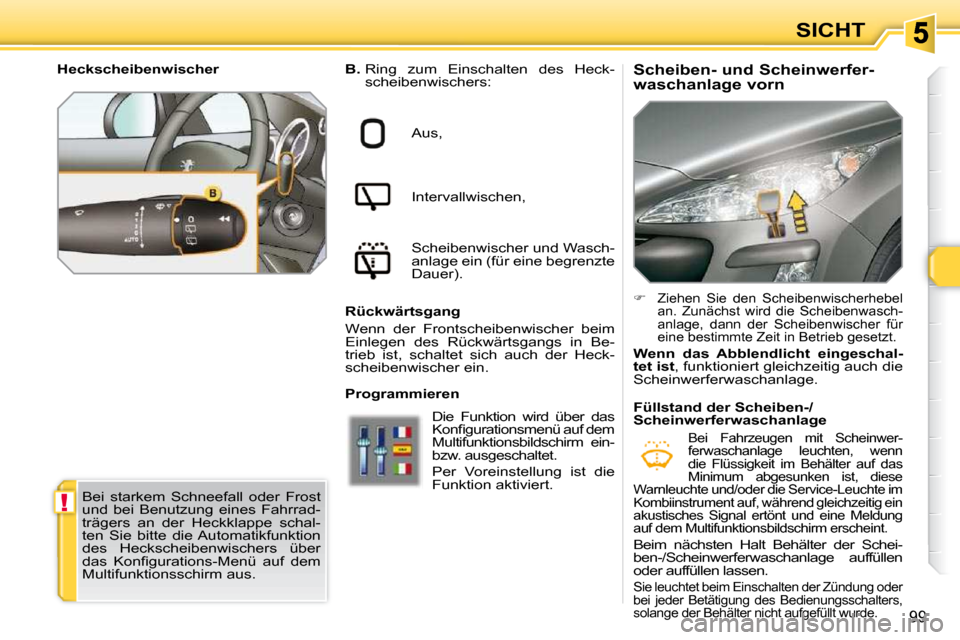

SICHT
Scheiben- und Scheinwerfer-
waschanlage vorn
B. Ring zum Einschalten des Heck-
scheibenwischers:
Aus,
Intervallwischen,
Scheibenwischer und Wasch-
anlage ein (für eine begrenzte
Dauer).
Rückwärtsgang
Wenn der Frontscheibenwischer beim
Einlegen des Rückwärtsgangs in Be-
trieb ist, schaltet sich auch der Heck-
scheibenwischer ein.
Programmieren
Ziehen Sie den Scheibenwischerhebel
an. Zunächst wird die Scheibenwasch-
anlage, dann der Scheibenwischer für
eine bestimmte Zeit in Betrieb gesetzt.
Wenn das Abblendlicht eingeschal-
tet ist , funktioniert gleichzeitig auch die
Scheinwerferwaschanlage.
Heckscheibenwischer
Bei starkem Schneefall oder Frost
und bei Benutzung eines Fahrrad-
trägers an der Heckklappe schal-
ten Sie bitte die Automatikfunktion
des Heckscheibenwischers über
d a s K o n fi g u r a t i o n s - M e n ü a u f d e m
Multifunktionsschirm aus. Die Funktion wird über das
K o n fi g u r a t i o n s m e n ü a u f d e m
Multifunktionsbildschirm ein-
bzw. ausgeschaltet.
Per Voreinstellung ist die
Funktion aktiviert.
Füllstand der Scheiben-/
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwer-
ferwaschanlage leuchten, wenn
die Flüssigkeit im Behälter auf das
Minimum abgesunken ist, diese
Warnleuchte und/oder die Service-Leuchte im
Kombiinstrument auf, während gleichzeitig ein
akustisches Signal ertönt und eine Meldung
auf dem Multifunktionsbildschirm erscheint.
Beim nächsten Halt Behälter der Schei-
ben-/Scheinwerferwaschanlage auffüllen
oder auffüllen lassen.
Sie leuchtet beim Einschalten der Zündung oder
bei jeder Betätigung des Bedienungsschalters,
solange der Behälter nicht aufgefüllt wurde.
Page 239 of 313
244
0 3
5
6
3
4
2
NAV
1
Laden Sie die Datei zur Aktualisierung der "Sonderziele Risikozonen" aus dem Internet auf eine SD-Karte oder einen USB-Stick. Dieser Service steht Ihnen unter www.peugeot.fr oderwww.peugeot.co.uk zur Verfügung.
Die Dateien müssen in das Stammverzeichnis des ge wä gewählten Datenträgers kopiert werden.
Legen Sie den Datenträger (SD-Karte oder USB-Stick) mit der Sonderziel-Datenbank in das SD-Karten-Laufwerk oder das USB-Laufwerk des Systems ein.
Das erfolgreiche Herunterladen wird durch eine Meldung bestätigt.
Das System wird neu gestartet.

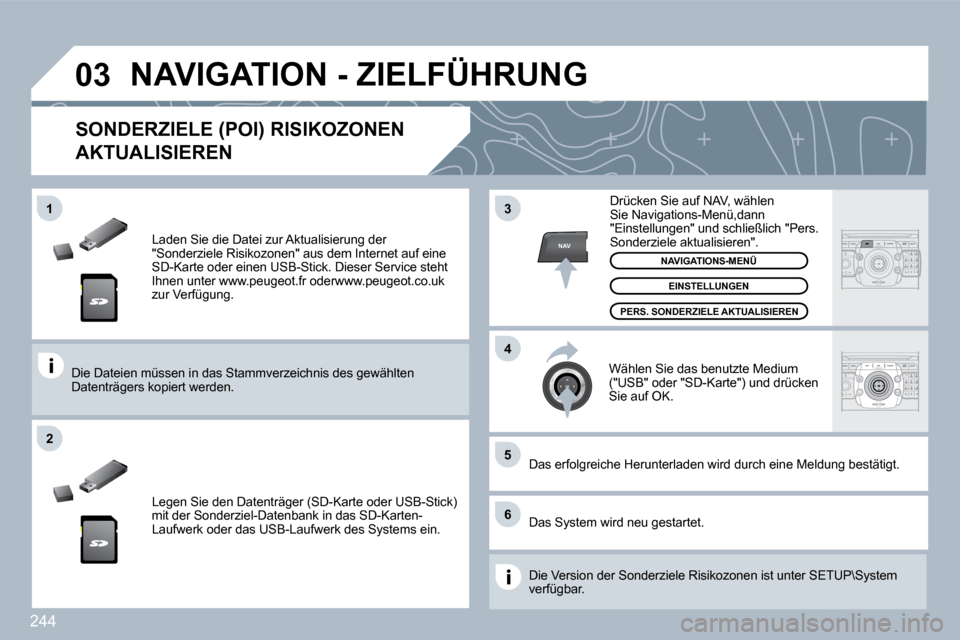

SONDERZIELE (POI) RISIKOZONEN
AKTUALISIEREN
Wählen Sie das benutzte Medium ("USB" oder "SD-Karte") und drücken Sie auf OK.
Drücken Sie auf NAV, wählen Sie Navigations-Menü,dann "Einstellungen" und schließlich "Pers. Sonderziele aktualisieren".
EINSTELLUNGEN
NAVIGATIONS-MENÜ
NAVIGATION - ZIELFÜHRUNG
Die Version der Sonderziele Risikozonen ist unter SETU SETUP\System verfügbar.
PERS. SONDERZIELE AKTUALISIEREN
