BETRIEBSKONTROLLE

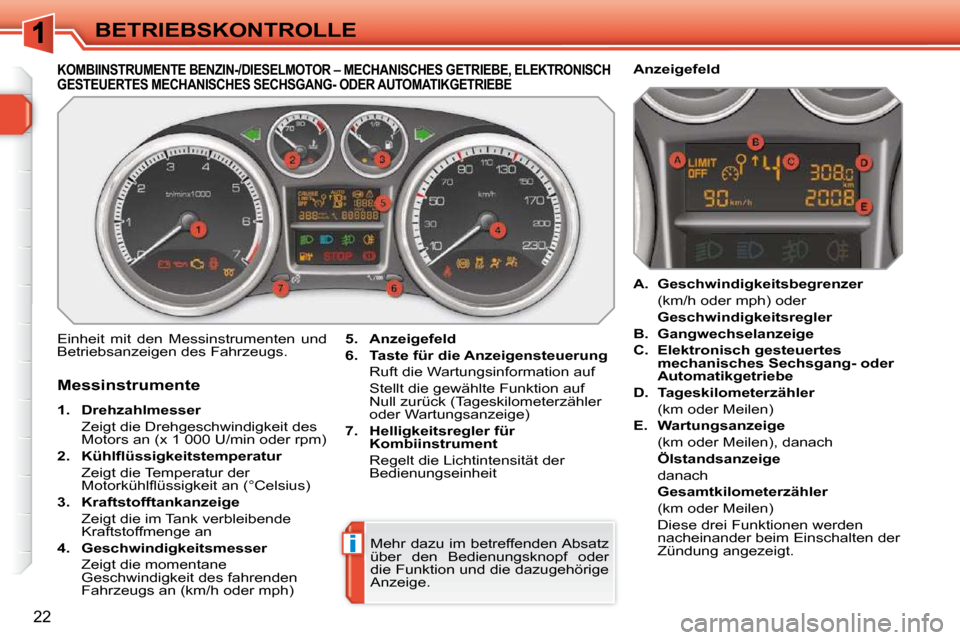

KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR – MECHANISCHES GETRIEBE, ELEKTRONISCH GESTEUERTES MECHANISCHES SECHSGANG- ODER AUTOMATIKG ETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs.
5. Anzeigefeld
6. Taste für die Anzeigensteuerung
Ruft die Wartungsinformation auf
Stellt die gewählte Funktion auf Null zurück (Tageskilometerzähler
oder Wartungsanzeige)
7. Helligkeitsregler für
Kombiinstrument
Regelt die Lichtintensität der Bedienungseinheit
Messinstrumente
1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)
2. K ü h l fl ü s s i g k e i t s t e m p e r a t u r
Zeigt die Temperatur der M o t o r k ü h l fl ü s s i g k e i t a n ( ° C e l s i u s )
3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an
4. Geschwindigkeitsmesser
Zeigt die momentane Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)
A. Geschwindigkeitsbegrenzer
(km/h oder mph) oder
Geschwindigkeitsregler
B. Gangwechselanzeige
C. Elektronisch gesteuertes
mechanisches Sechsgang- oder
Automatikgetriebe
D. Tageskilometerzähler
(km oder Meilen)
E. Wartungsanzeige
(km oder Meilen), danach
Ölstandsanzeige
danach
Gesamtkilometerzähler
(km oder Meilen)
Diese drei Funktionen werden nacheinander beim Einschalten der
Zündung angezeigt.
Anzeigefeld
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige.
Page 2 of 313
i
23
BETRIEBSKONTROLLE

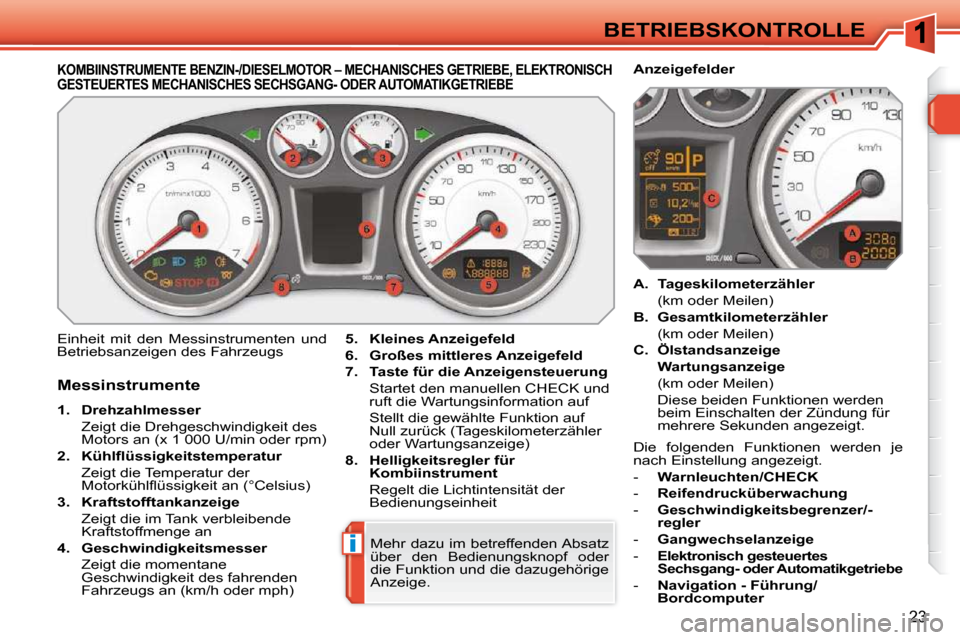

KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR – MECHANISCHES GETRIEBE, ELEKTRONISCH GESTEUERTES MECHANISCHES SECHSGANG- ODER AUTOMATIKG ETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5. Kleines Anzeigefeld
6. Großes mittleres Anzeigefeld
7. Taste für die Anzeigensteuerung
S t a r t e t d e n m a n u e l l e n C H E C K u n d ruft die Wartungsinformation auf
Stellt die gewählte Funktion auf Null zurück (Tageskilometerzähler
oder Wartungsanzeige)
8. Helligkeitsregler für
Kombiinstrument
Regelt die Lichtintensität der Bedienungseinheit
Messinstrumente
1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)
2. K ü h l fl ü s s i g k e i t s t e m p e r a t u r
Zeigt die Temperatur der M o t o r k ü h l fl ü s s i g k e i t a n ( ° C e l s i u s )
3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an
4. Geschwindigkeitsmesser
Zeigt die momentane Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)
A. Tageskilometerzähler
(km oder Meilen)
B. Gesamtkilometerzähler
(km oder Meilen)
C. Ölstandsanzeige
Wartungsanzeige
(km oder Meilen)
Diese beiden Funktionen werden beim Einschalten der Zündung für
mehrere Sekunden angezeigt.
Anzeigefelder
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige. Die folgenden Funktionen werden je
nach Einstellung angezeigt.
-
Warnleuchten/CHECK
- Reifendrucküberwachung
- Geschwindigkeitsbegrenzer/-
regler
- Gangwechselanzeige
-
Elektronisch gesteuertes
Sechsgang- oder Automatikgetriebe
- Navigation - Führung/
B o r d c o m p u t e r
Page 3 of 313
i
24
BETRIEBSKONTROLLE

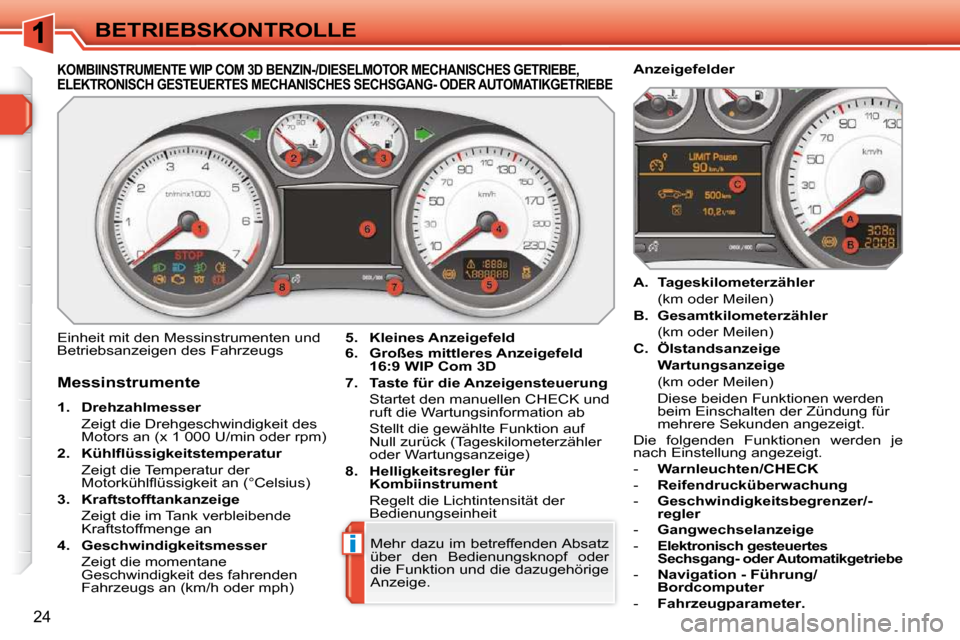

KOMBIINSTRUMENTE WIP COM 3D BENZIN-/DIESELMOTOR MECHANISCHES GETRIEBE, ELEKTRONISCH GESTEUERTES MECHANISCHES SECHSGANG- OD ER AUTOMATIKGETRIEBE
Messinstrumente
1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)
2. K ü h l fl ü s s i g k e i t s t e m p e r a t u r
Zeigt die Temperatur der M o t o r k ü h l fl ü s s i g k e i t a n ( ° C e l s i u s )
3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an
4. Geschwindigkeitsmesser
Zeigt die momentane Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)
A. Tageskilometerzähler
(km oder Meilen)
B. Gesamtkilometerzähler
(km oder Meilen)
C. Ölstandsanzeige
Wartungsanzeige
(km oder Meilen)
Diese beiden Funktionen werden beim Einschalten der Zündung für
mehrere Sekunden angezeigt.
Die folgenden Funktionen werden je
nach Einstellung angezeigt.
- Warnleuchten/CHECK
- Reifendrucküberwachung
- Geschwindigkeitsbegrenzer/-
regler
- Gangwechselanzeige
-
Elektronisch gesteuertes
Sechsgang- oder Automatikgetriebe
- Navigation - Führung/
B o r d c o m p u t e r
- F a h r z e u g p a r a m e t e r
.
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs Anzeigefelder
5. Kleines Anzeigefeld
6. Großes mittleres Anzeigefeld
16:9
WIP Com 3D
7. Taste für die Anzeigensteuerung
S t a r t e t d e n m a n u e l l e n C H E C K u n d ruft die Wartungsinformation ab
Stellt die gewählte Funktion auf Null zurück (Tageskilometerzähler
oder Wartungsanzeige)
8. Helligkeitsregler für
Kombiinstrument
Regelt die Lichtintensität der Bedienungseinheit
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige.
Page 4 of 313
i
25
BETRIEBSKONTROLLE * Je nach Bestimmung

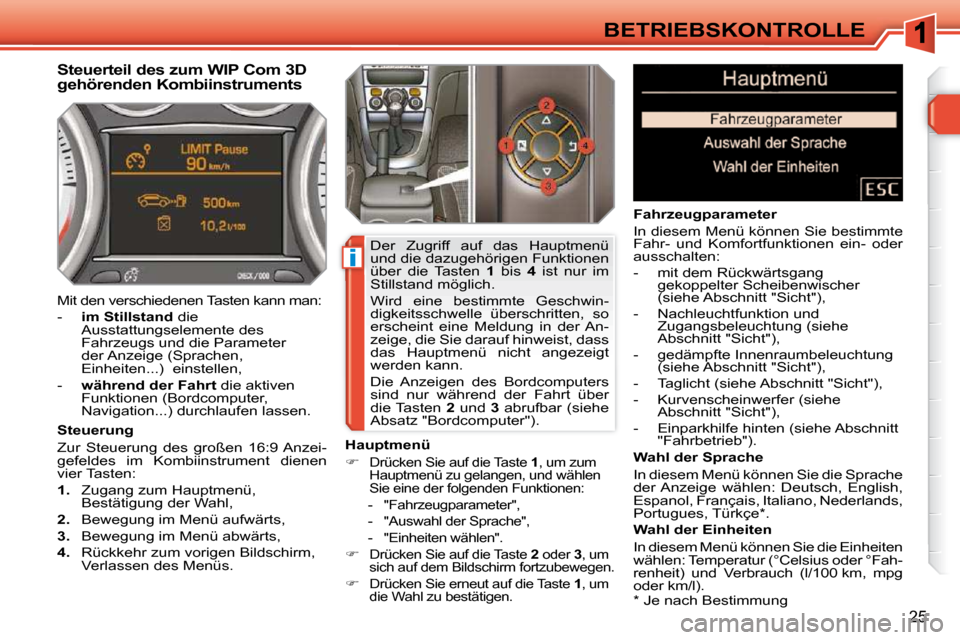

Steuerteil des zum WIP Com 3D
gehörenden Kombiinstruments
Steuerung
Zur Steuerung des großen 16:9 Anzei-
gefeldes im Kombiinstrument dienen
vier Tasten:
1. Z u g a n g z u m H a u p t m e n ü ,
Bestätigung der Wahl,
2. Bewegung im Menü aufwärts,
3. Bewegung im Menü abwärts,
4. Rückkehr zum vorigen Bildschirm,
Verlassen des Menüs. H a u p t m e n ü
Drücken Sie auf die Taste
1 , um zum
H a u p t m e n ü z u g e l a n g e n , u n d w ä h l e n
Sie eine der folgenden Funktionen:
- "Fahrzeugparameter",
- "Auswahl der Sprache",
- "Einheiten wählen".
Drücken Sie auf die Taste 2 oder 3 , um
sich auf dem Bildschirm fortzubewegen.
Drücken Sie erneut auf die Taste 1 , um
die Wahl zu bestätigen.
D e r Z u g r i f f a u f d a s H a u p t m e n ü
und die dazugehörigen Funktionen
über die Tasten 1 bis 4 ist nur im
Stillstand möglich.
Wird eine bestimmte Geschwin-
digkeitsschwelle überschritten, so
erscheint eine Meldung in der An-
zeige, die Sie darauf hinweist, dass
d a s H a u p t m e n ü n i c h t a n g e z e i g t
werden kann.
Die Anzeigen des Bordcomputers
sind nur während der Fahrt über
die Tasten 2 und 3 abrufbar (siehe
Absatz "Bordcomputer").
Mit den verschiedenen Tasten kann man:
-
im Stillstand die
Ausstattungselemente des
Fahrzeugs und die Parameter
der Anzeige (Sprachen,
Einheiten...) einstellen,
- während der Fahrt die aktiven
Funktionen (Bordcomputer,
Navigation...) durchlaufen lassen.
F a h r z e u g p a r a m e t e r
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
- mit dem Rückwärtsgang gekoppelter Scheibenwischer
(siehe Abschnitt "Sicht"),
- Nachleuchtfunktion und Zugangsbeleuchtung (siehe
Abschnitt "Sicht"),
- gedämpfte Innenraumbeleuchtung (siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Kurvenscheinwerfer (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (siehe Abschnitt "Fahrbetrieb").
W a h l d e r S p r a c h e
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Türkçe * .
Wahl der Einheiten
In diesem Menü können Sie die Einheiten
w ä h l e n : T e m p e r a t u r ( ° C e l s i u s o d e r ° F a h -
renheit) und Verbrauch (l/100 km, mpg
oder km/l).
Page 5 of 313
!
26
BETRIEBSKONTROLLE
Die Leuchten blinken oder leuch-
ten ununterbrochen.
Bestimmte Leuchten tun beides.
Ob es sich um eine normale Situ-
ation handelt oder ein Defekt vor-
liegt, lässt sich nur erkennen, wenn
man die Leuchtweise im Zusam-
menhang mit dem Betriebszustand
des Fahrzeugs betrachtet.

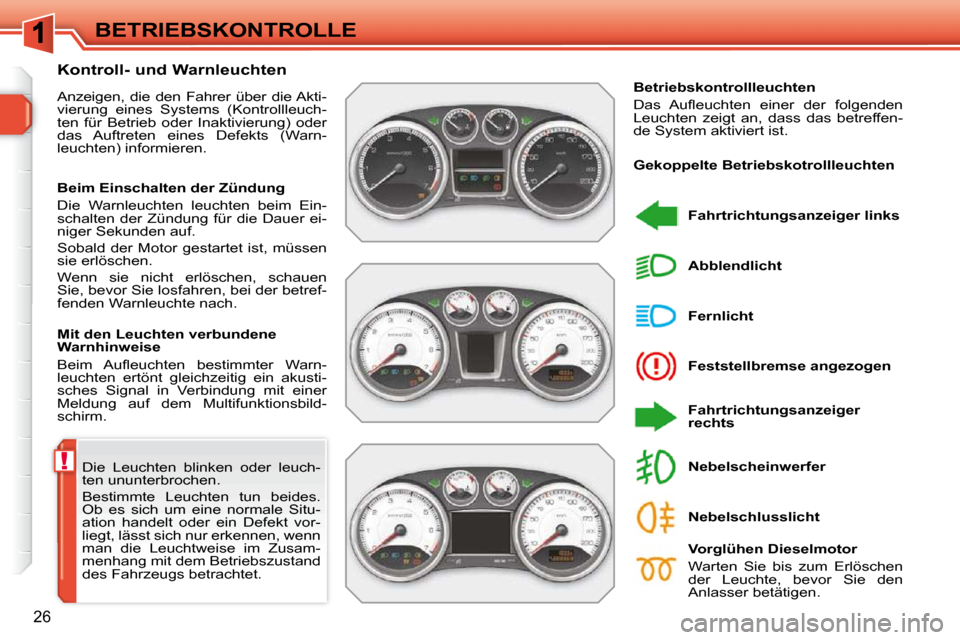

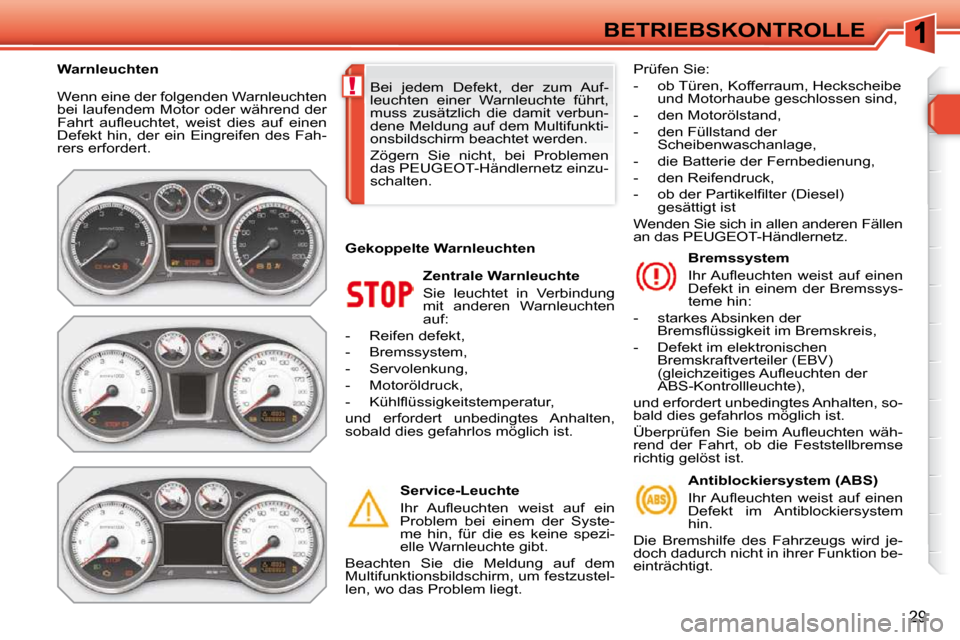

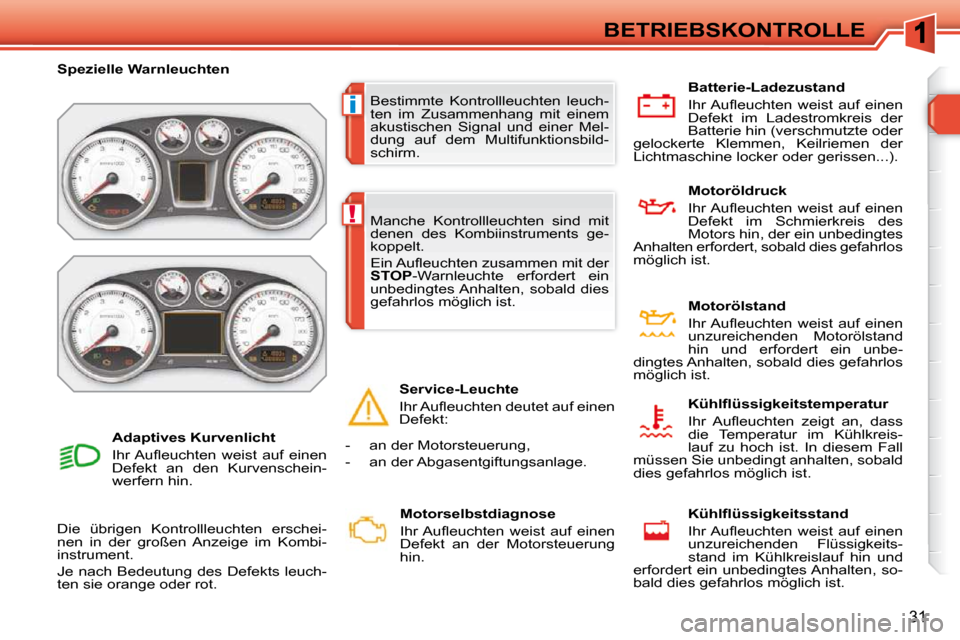

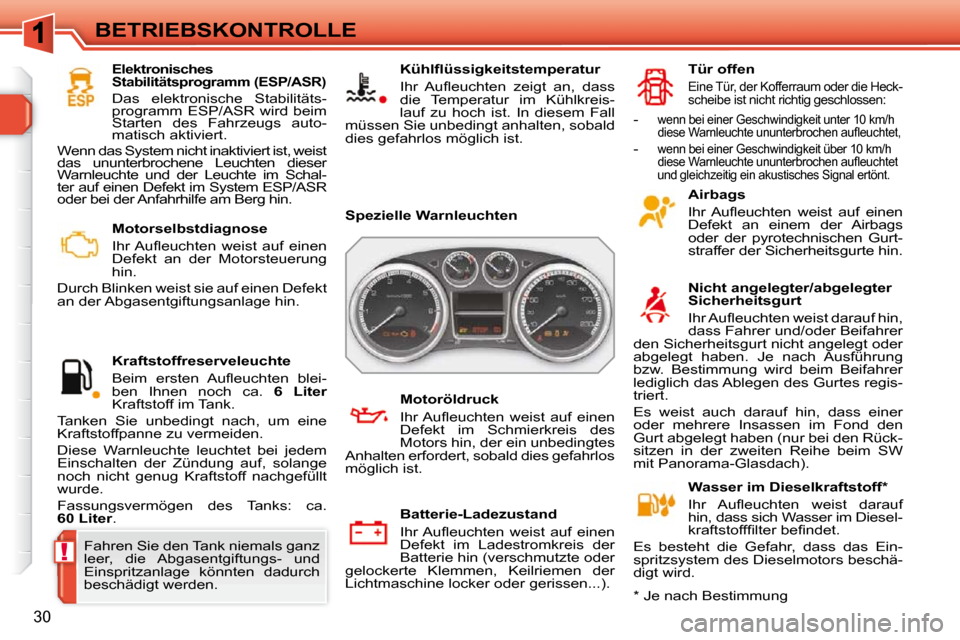

Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Akti-
vierung eines Systems (Kontrollleuch-
ten für Betrieb oder Inaktivierung) oder
das Auftreten eines Defekts (Warn-
leuchten) informieren.
Mit den Leuchten verbundene
Warnhinweise
B e i m A u fl e u c h t e n b e s t i m m t e r W a r n -
leuchten ertönt gleichzeitig ein akusti-
sches Signal in Verbindung mit einer
Meldung auf dem Multifunktionsbild-
schirm.

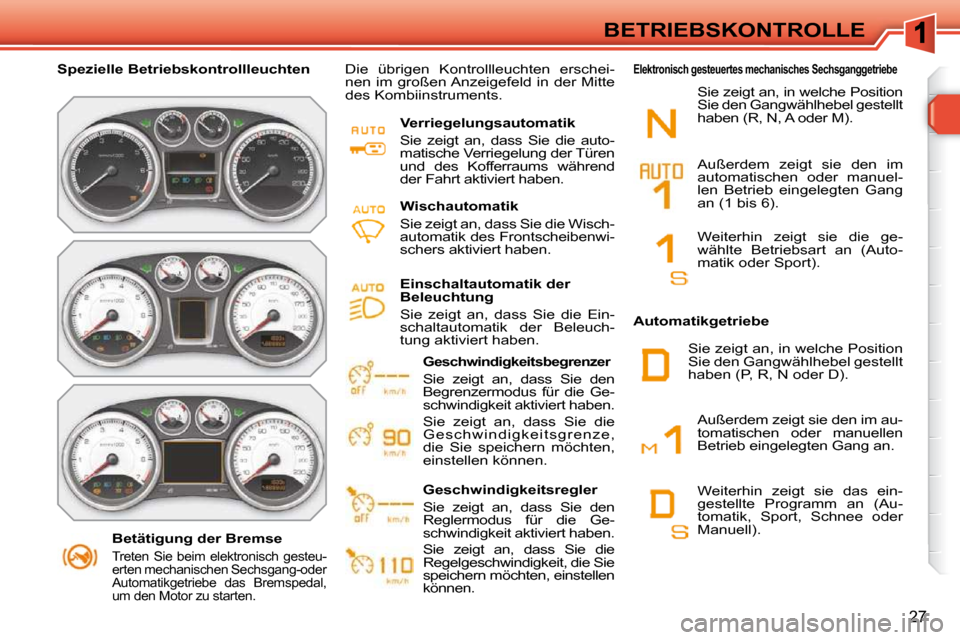

Betriebskontrollleuchten
D a s A u fl e u c h t e n e i n e r d e r f o l g e n d e n
Leuchten zeigt an, dass das betreffen-
de System aktiviert ist.
Fahrtrichtungsanzeiger links
Feststellbremse angezogen
Fahrtrichtungsanzeiger
rechts
Fernlicht
Abblendlicht
Vorglühen Dieselmotor
Warten Sie bis zum Erlöschen
der Leuchte, bevor Sie den
Anlasser betätigen.
Nebelscheinwerfer
Beim Einschalten der Zündung
Die Warnleuchten leuchten beim Ein-
schalten der Zündung für die Dauer ei-
niger Sekunden auf.
Sobald der Motor gestartet ist, müssen
sie erlöschen.
Wenn sie nicht erlöschen, schauen
Sie, bevor Sie losfahren, bei der betref-
fenden Warnleuchte nach.

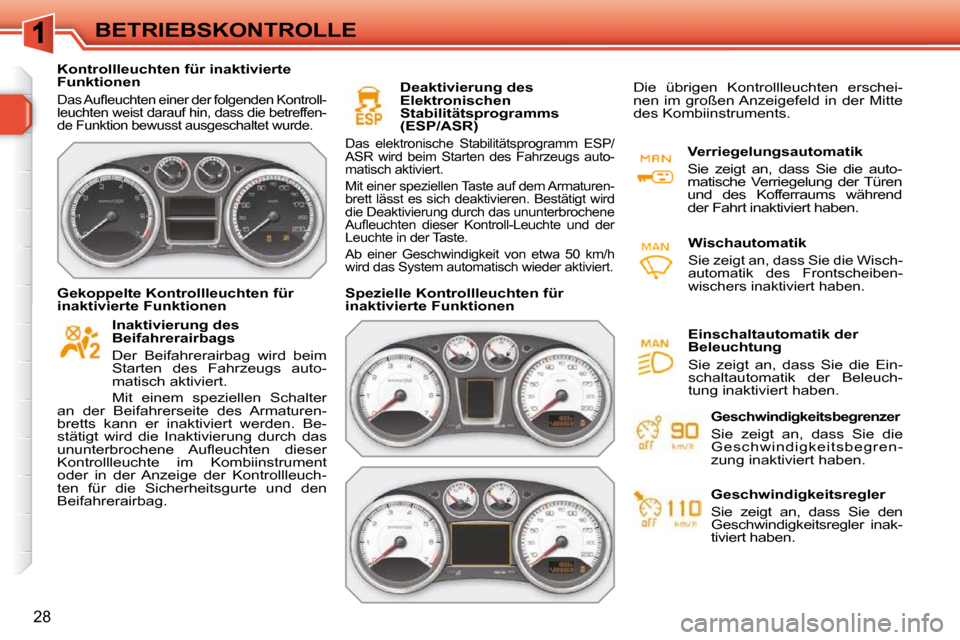

G e k o p p e l t e B e t r i e b s k o t r o l l l e u c h t e n
Nebelschlusslicht
