Peugeot 308 SW BL 2010.5 Betriebsanleitung (in German)

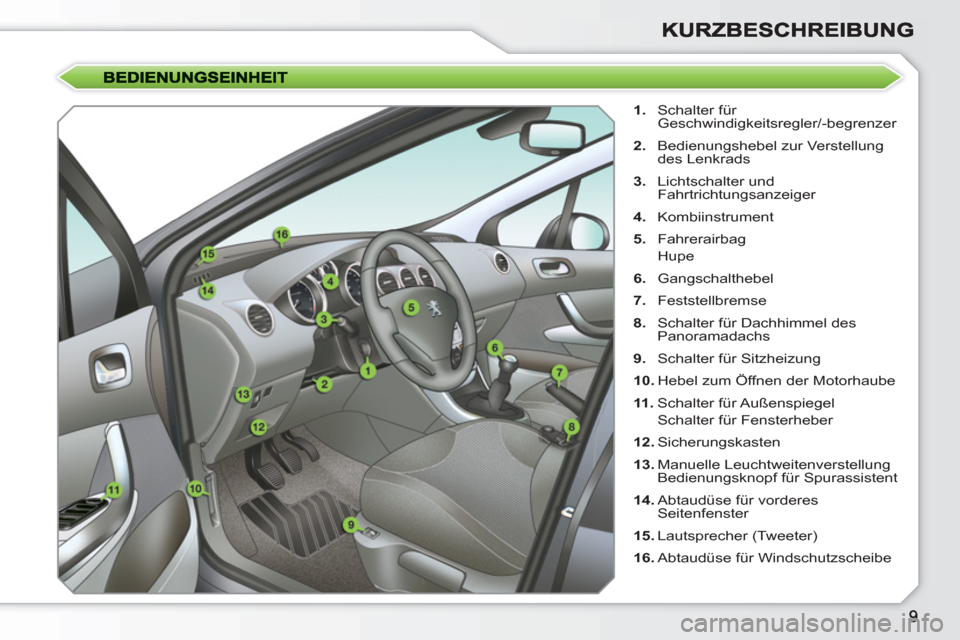

1.
Schalter für
Geschwindigkeitsregler/-begrenzer

2.
Bedienungshebel zur Verstellung
des Lenkrads

3.
Lichtschalter und
Fahrtrichtungsanzeiger

4.
Kombiinstrument

5.
Fahrerairbag
Hupe

6.
Gangschalthebel

7.
Feststellbremse

8.
Schalter für Dachhimmel des
Panoramadachs

9.
Schalter für Sitzheizung

10.
Hebel zum Öffnen der Motorhaube

11 .
Schalter für Außenspiegel
Schalter für Fensterheber

12.
Sicherungskasten

13.
Manuelle Leuchtweitenverstellung
Bedienungsknopf für Spurassistent

14.
Abtaudüse für vorderes
Seitenfenster

15.
Lautsprecher (Tweeter)

16.
Abtaudüse für Windschutzscheibe

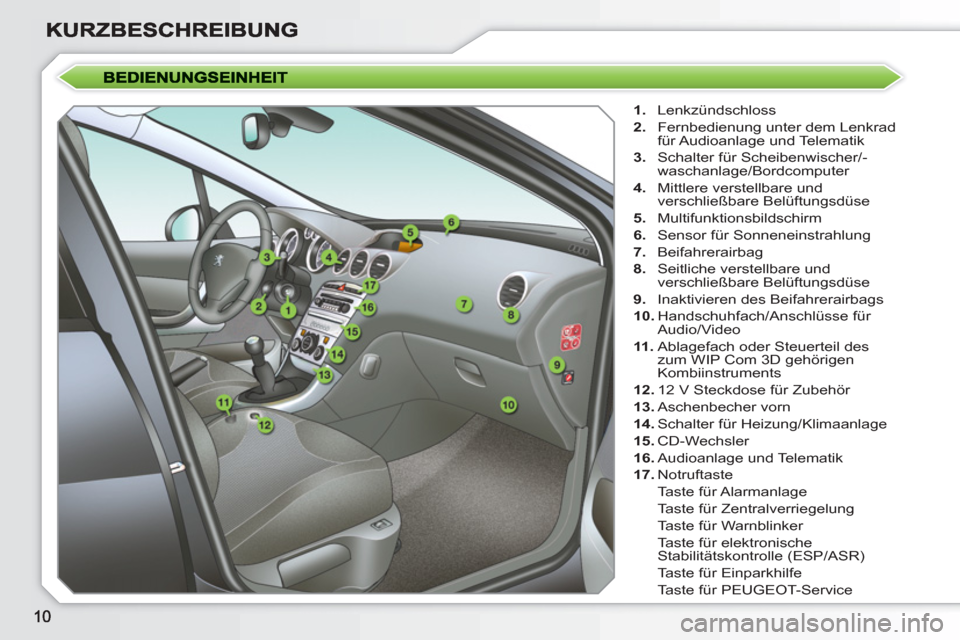

1.
Lenkzündschloss

2.
Fernbedienung unter dem Lenkrad
für Audioanlage und Telematik

3.
Schalter für Scheibenwischer/-
waschanlage/Bordcomputer

4.
Mittlere verstellbare und
verschließbare Belüftungsdüse

5.
Multifunktionsbildschirm

6.
Sensor für Sonneneinstrahlung

7.
Beifahrerairbag

8.
Seitliche verstellbare und
verschließbare Belüftungsdüse

9.
Inaktivieren des Beifahrerairbags

10.
Handschuhfach/Anschlüsse für
Audio/Video

11 .
Ablagefach oder Steuerteil des
zum WIP Com 3D gehörigen
Kombiinstruments

12.
12 V Steckdose für Zubehör

13.
Aschenbecher vorn

14.
Schalter für Heizung/Klimaanlage

15.
CD-Wechsler

16.
Audioanlage und Telematik

17.
Notruftaste
Taste für Alarmanlage
Taste für Zentralverriegelung
Taste für Warnblinker
Taste für elektronische
Stabilitätskontrolle (ESP/ASR)
Taste für Einparkhilfe
Taste für PEUGEOT-Service

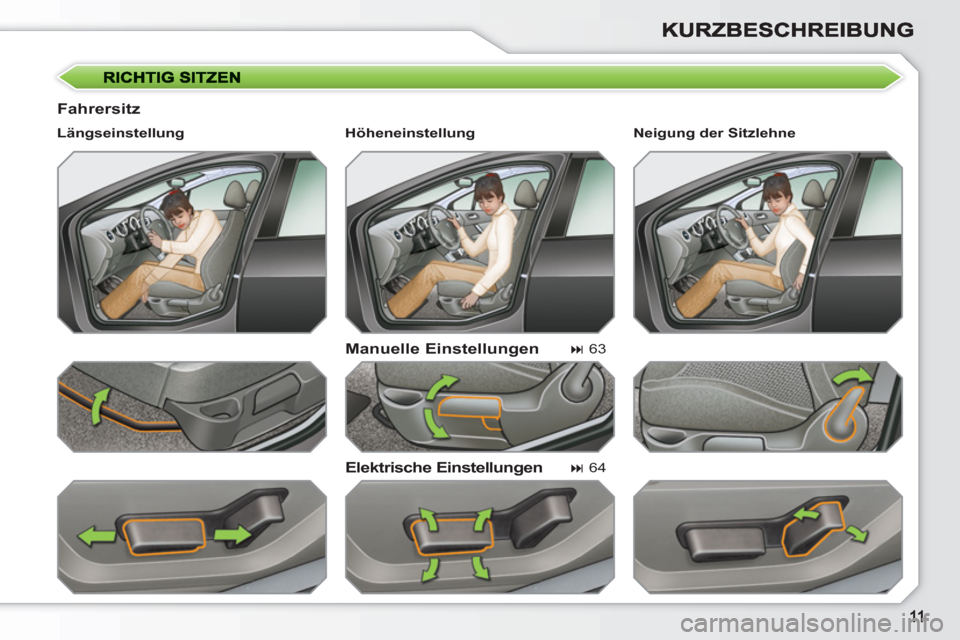

Fahrersitz

Manuelle Einstellungen

Elektrische Einstellungen


Längseinstellung



63




64
Neigung der Sitzlehne


Höheneinstellung

i
!

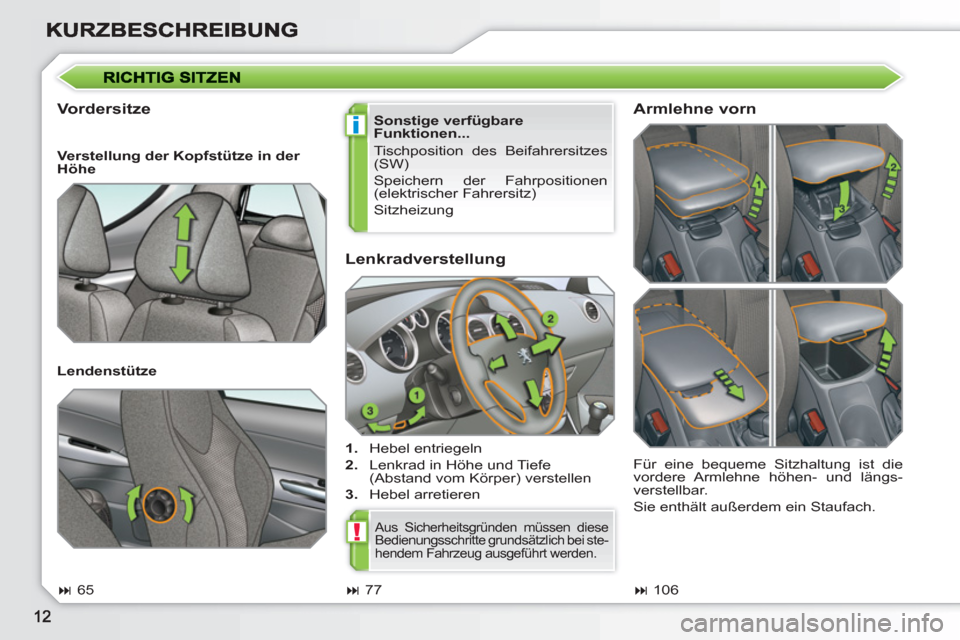

Lenkradverstellung



1.
Hebel entriegeln

2.
Lenkrad in Höhe und Tiefe
(Abstand vom Körper) verstellen

3.
Hebel arretieren


Vordersitze

Sonstige verfügbare
Funktionen...
Tischposition des Beifahrersitzes
(SW)
Speichern der Fahrpositionen
(elektrischer Fahrersitz)
Sitzheizung

Verstellung der Kopfstütze in der
Höhe

Lendenstütze

Armlehne vorn




65




106




77
Für eine bequeme Sitzhaltung ist die
vordere Armlehne höhen- und längs-
verstellbar.
Sie enthält außerdem ein Staufach.
Aus Sicherheitsgründen müssen diese
Bedienungsschritte grundsätzlich bei ste-
hendem Fahrzeug ausgeführt werden.

i

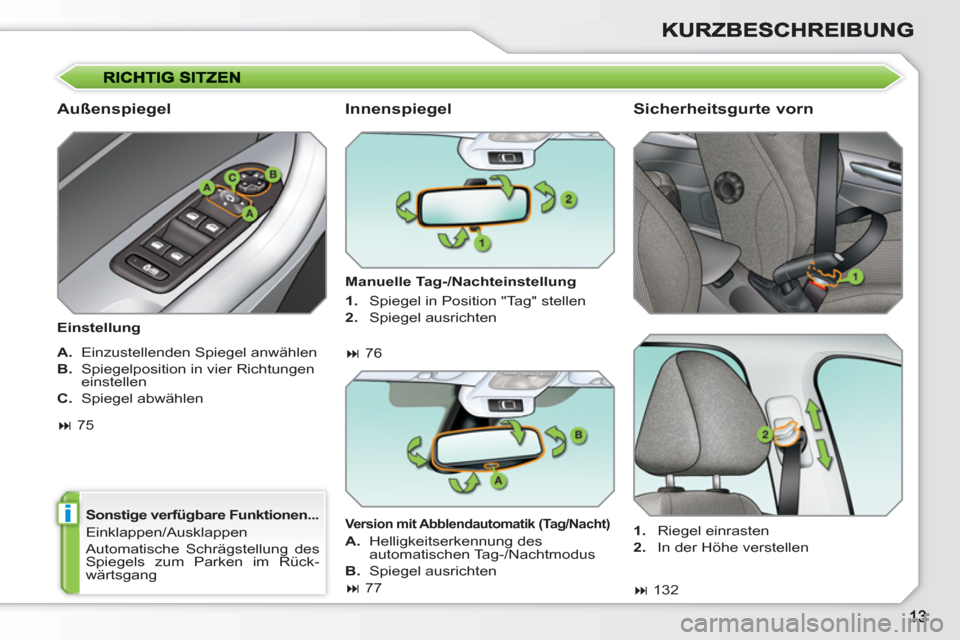

Außenspiegel


Einstellung


Sonstige verfügbare Funktionen...

Einklappen/Ausklappen
Automatische Schrägstellung des
Spiegels zum Parken im Rück-
wärtsgang



Innenspiegel


Manuelle Tag-/Nachteinstellung


Sicherheitsgurte vorn



1.
Riegel einrasten

2.
In der Höhe verstellen
A.
Einzustellenden Spiegel anwählen

B.
Spiegelposition in vier Richtungen
einstellen

C.
Spiegel abwählen


76



132



75

1.
Spiegel in Position "Tag" stellen

2.
Spiegel ausrichten

Version mit Abblendautomatik (Tag/Nacht)



A.
Helligkeitserkennung des
automatischen Tag-/Nachtmodus

B.
Spiegel ausrichten



77

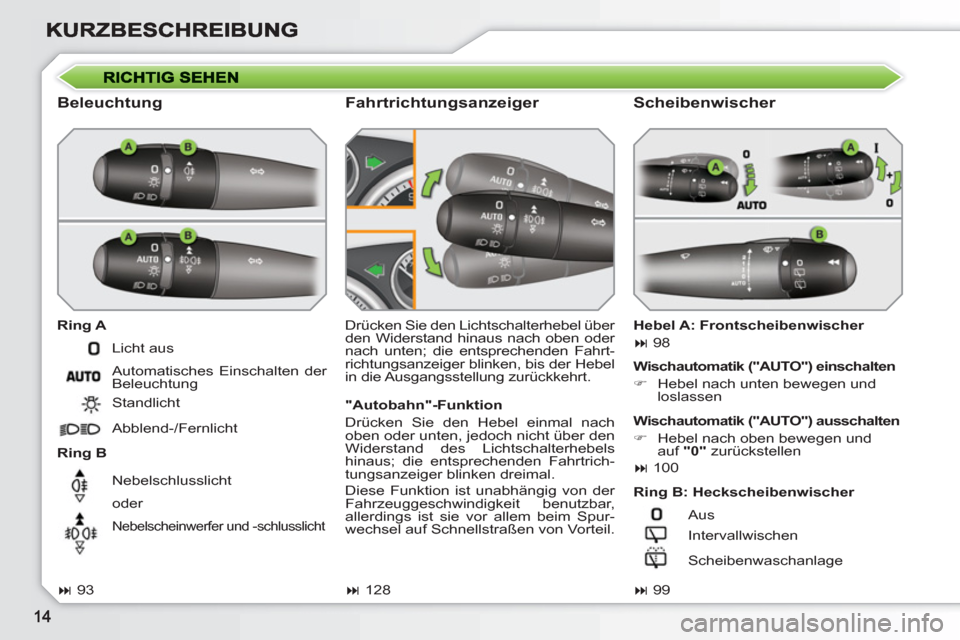

Beleuchtung


Ring A

Ring B Drücken Sie den Lichtschalterhebel über
den Widerstand hinaus nach oben oder
nach unten; die entsprechenden Fahrt-
richtungsanzeiger blinken, bis der Hebel
in die Ausgangsstellung zurückkehrt.

Fahrtrichtungsanzeiger


Wischautomatik ("AUTO") einschalten


)
Hebel nach unten bewegen und
loslassen


Ring B: Heckscheibenwischer



93





99

Licht aus
Automatisches Einschalten der
Beleuchtung
Standlicht
Abblend-/Fernlicht
Nebelschlusslicht
oder

Nebelscheinwerfer und -schlusslicht
Aus
Intervallwischen
Scheibenwaschanlage
Hebel A: Frontscheibenwischer



98



Scheibenwischer


Wischautomatik ("AUTO") ausschalten


)
Hebel nach oben bewegen und
auf "0"
zurückstellen



100




128


"Autobahn"-Funktion
Drücken Sie den Hebel einmal nach
oben oder unten, jedoch nicht über den
Widerstand des Lichtschalterhebels
hinaus; die entsprechenden Fahrtrich-
tungsanzeiger blinken dreimal.
Diese Funktion ist unabhängig von der
Fahrzeuggeschwindigkeit benutzbar,
allerdings ist sie vor allem beim Spur-
wechsel auf Schnellstraßen von Vorteil.

–

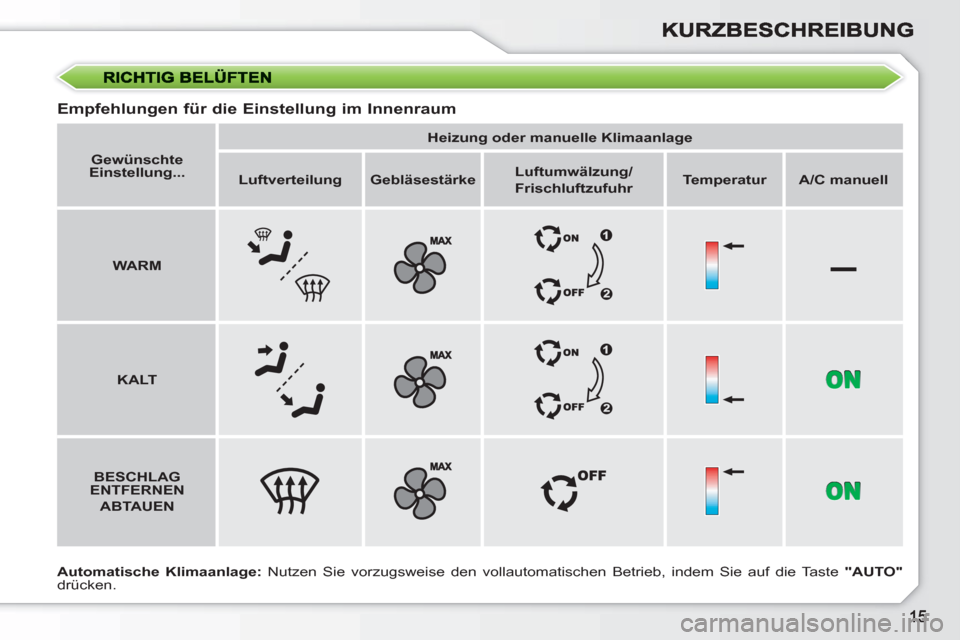

Empfehlungen für die Einstellung im Innenraum


Automatische Klimaanlage:
Nutzen Sie vorzugsweise den vollautomatischen Betrieb, indem Sie auf die Taste "AUTO"

drücken.

Gewünschte
Einstellung...



Heizung oder manuelle Klimaanlage




Luftverteilung



Gebläsestärke



Luftumwälzung/


Frischluftzufuhr



Temperatur



A/C manuell




WARM





KALT





BESCHLAG
ENTFERNEN


ABTAUEN

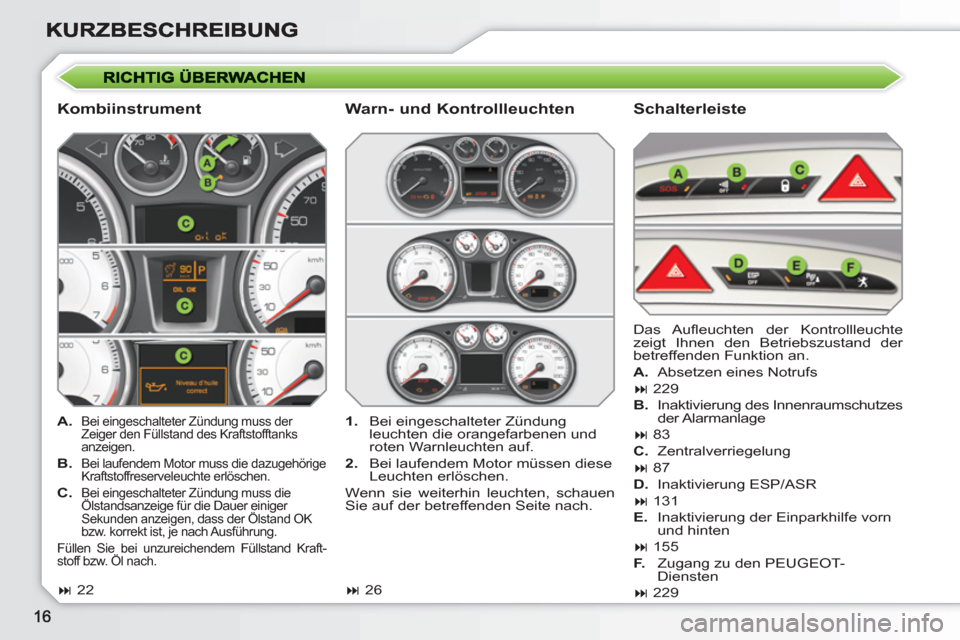

Kombiinstrument
Schalterleiste



A. Bei eingeschalteter Zündung muss der
Zeiger den Füllstand des Kraftstofftanks
anzeigen.

B. Bei laufendem Motor muss die dazugehörige
Kraftstoffreserveleuchte erlöschen.

C. Bei eingeschalteter Zündung muss die
Ölstandsanzeige für die Dauer einiger
Sekunden anzeigen, dass der Ölstand OK
bzw. korrekt ist, je nach Ausführung.
Füllen Sie bei unzureichendem Füllstand Kraft-
stoff bzw. Öl nach.
Das Aufl euchten der Kontrollleuchte
zeigt Ihnen den Betriebszustand der
betreffenden Funktion an.


A.
Absetzen eines Notrufs


229

B.
Inaktivierung des Innenraumschutzes
der Alarmanlage


83

C.
Zentralverriegelung

87

D.
Inaktivierung ESP/ASR

131

E.
Inaktivierung der Einparkhilfe vorn
und hinten

155

F.
Zugang zu den PEUGEOT-
Diensten


229



1.
Bei eingeschalteter Zündung
leuchten die orangefarbenen und
roten Warnleuchten auf.

2.
Bei laufendem Motor müssen diese
Leuchten erlöschen.
Wenn sie weiterhin leuchten, schauen
Sie auf der betreffenden Seite nach.

Warn- und Kontrollleuchten




22



26

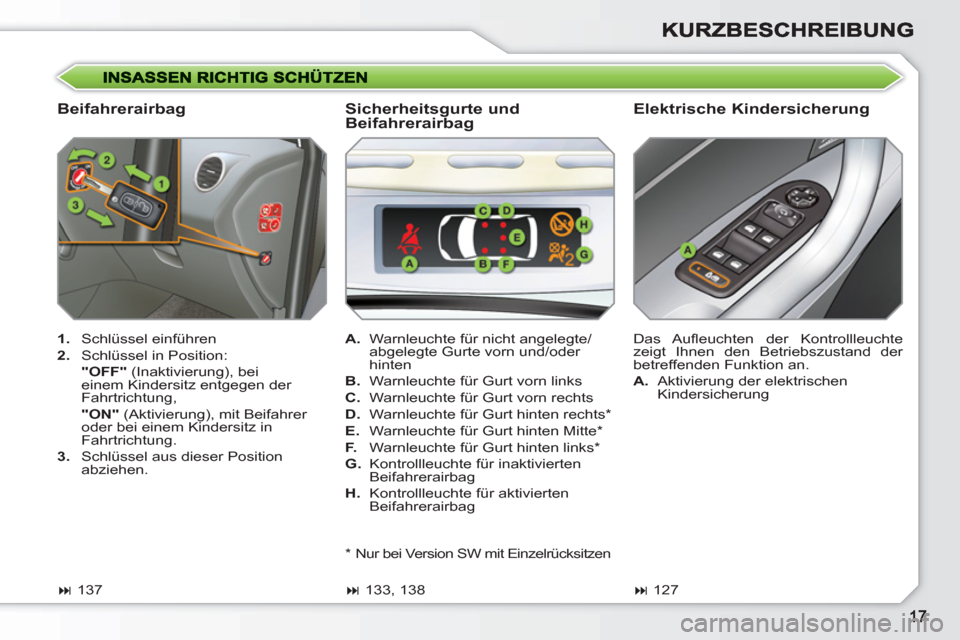

Beifahrerairbag
Elektrische Kindersicherung



1.
Schlüssel einführen

2.
Schlüssel in Position:
"OFF"
(Inaktivierung), bei
einem Kindersitz entgegen der
Fahrtrichtung,
"ON"
(Aktivierung), mit Beifahrer
oder bei einem Kindersitz in
Fahrtrichtung.

3.
Schlüssel aus dieser Position
abziehen. Das Aufl euchten der Kontrollleuchte
zeigt Ihnen den Betriebszustand der
betreffenden Funktion an.


A.
Aktivierung der elektrischen
Kindersicherung

A.
Warnleuchte für nicht angelegte/
abgelegte Gurte vorn und/oder
hinten

B.
Warnleuchte für Gurt vorn links

C.
Warnleuchte für Gurt vorn rechts

D.
Warnleuchte für Gurt hinten rechts *

E.
Warnleuchte für Gurt hinten Mitte *

F.
Warnleuchte für Gurt hinten links *

G.
Kontrollleuchte für inaktivierten
Beifahrerairbag

H.
Kontrollleuchte für aktivierten
Beifahrerairbag


Sicherheitsgurte und
Beifahrerairbag



133, 138




137




127

*

Nur bei Version SW mit Einzelrücksitzen

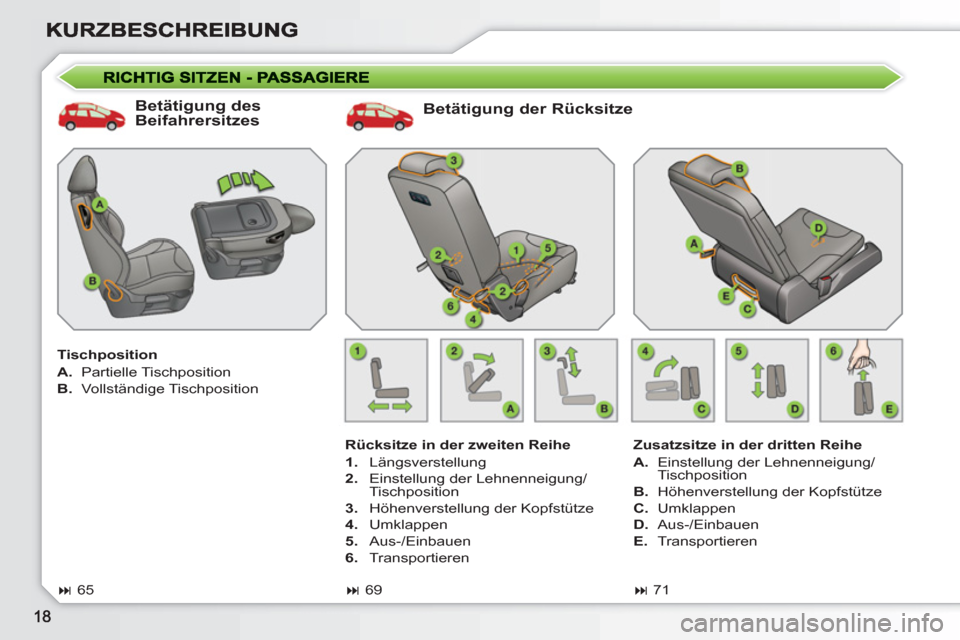

Betätigung der Rücksitze


Rücksitze in der zweiten Reihe


1.
Längsverstellung

2.
Einstellung der Lehnenneigung/
Tischposition

3.
Höhenverstellung der Kopfstütze

4.
Umklappen

5.
Aus-/Einbauen

6.
Transportieren



69

Zusatzsitze in der dritten Reihe


A.
Einstellung der Lehnenneigung/
Tischposition

B.
Höhenverstellung der Kopfstütze

C.
Umklappen

D.
Aus-/Einbauen

E.
Transportieren



71




Betätigung des
Beifahrersitzes

Tischposition


A.
Partielle Tischposition

B.
Vollständige Tischposition



65
