Peugeot 308 SW BL 2010.5 Betriebsanleitung (in German)

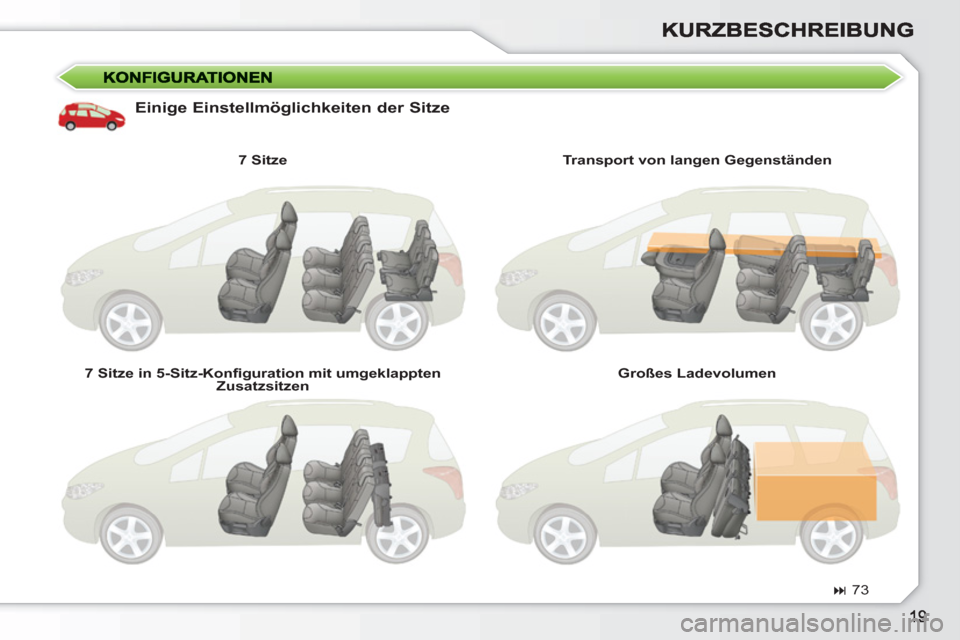

Einige Einstellmöglichkeiten der Sitze


7 Sitze

7 Sitze in 5-Sitz-Konfi guration mit umgeklappten
Zusatzsitzen
Transport von langen Gegenständen

Großes Ladevolumen



73

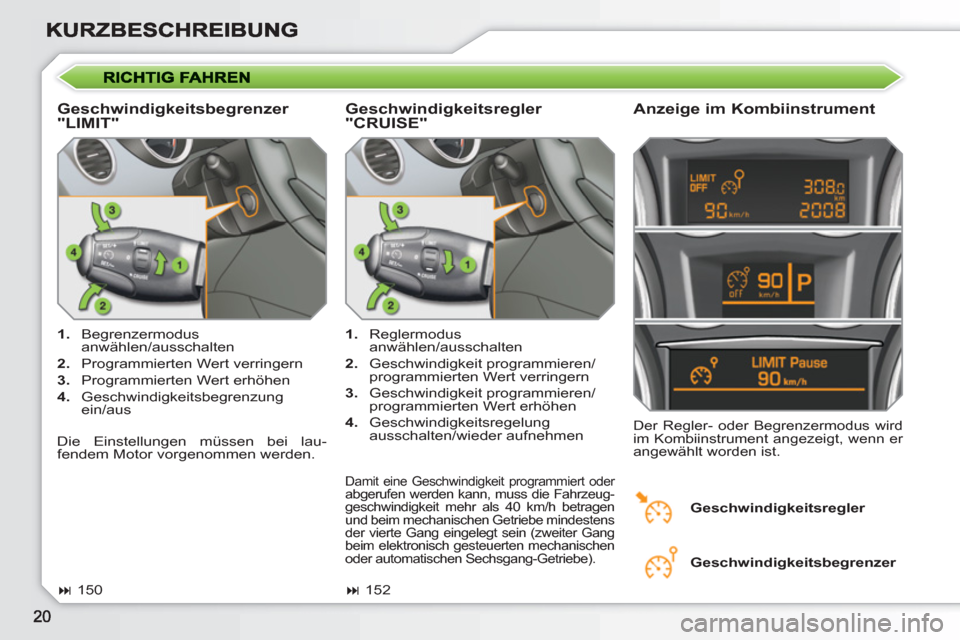

Geschwindigkeitsbegrenzer
"LIMIT"
Anzeige im Kombiinstrument



1.
Begrenzermodus
anwählen/ausschalten

2.
Programmierten Wert verringern

3.
Programmierten Wert erhöhen

4.
Geschwindigkeitsbegrenzung
ein/aus

Der Regler- oder Begrenzermodus wird
im Kombiinstrument angezeigt, wenn er
angewählt worden ist.


1.
Reglermodus
anwählen/ausschalten

2.
Geschwindigkeit programmieren/
programmierten Wert verringern

3.
Geschwindigkeit programmieren/
programmierten Wert erhöhen

4.
Geschwindigkeitsregelung
ausschalten/wieder aufnehmen


Geschwindigkeitsregler
"CRUISE"

Geschwindigkeitsregler

Geschwindigkeitsbegrenzer




152




150


Damit eine Geschwindigkeit programmiert oder abgerufen werden kann, muss die Fahrzeug-
geschwindigkeit mehr als 40 km/h betragen
und beim mechanischen Getriebe mindestens
der vierte Gang eingelegt sein (zweiter Gang
beim elektronisch gesteuerten mechanischen
oder automatischen Sechsgang-Getriebe).
Die Einstellungen müssen bei lau-
fendem Motor vorgenommen werden.

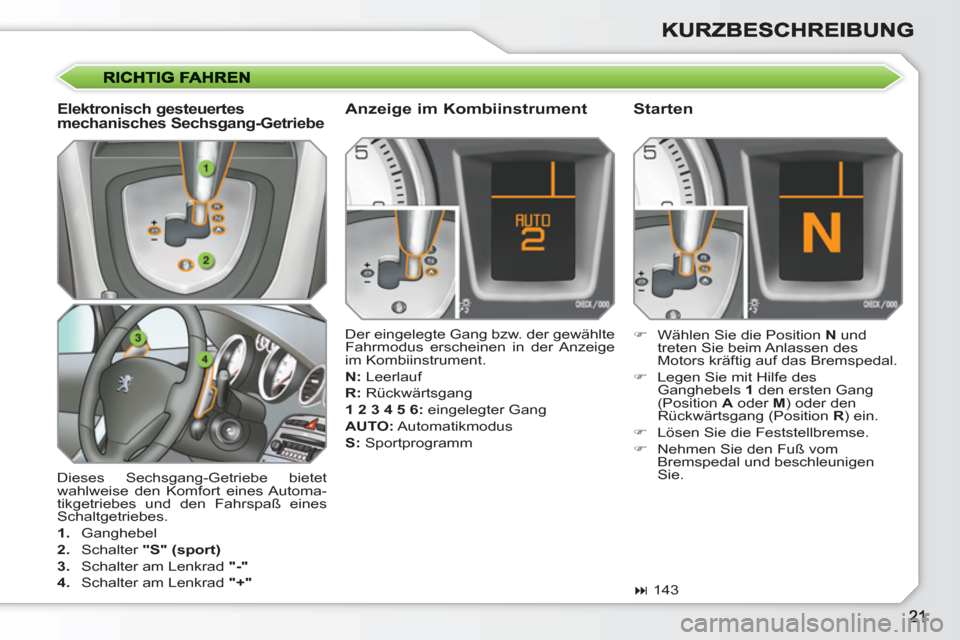

Dieses Sechsgang-Getriebe bietet
wahlweise den Komfort eines Automa-
tikgetriebes und den Fahrspaß eines
Schaltgetriebes.


1.
Ganghebel

2.
Schalter "S" (sport)


3.
Schalter am Lenkrad "-"


4.
Schalter am Lenkrad "+"


Der eingelegte Gang bzw. der gewählte
Fahrmodus erscheinen in der Anzeige
im Kombiinstrument.

N:
Leerlauf

R:
Rückwärtsgang

1 2 3 4 5 6:
eingelegter Gang

AUTO:
Automatikmodus

S:
Sportprogramm


Anzeige im Kombiinstrument



)
Wählen Sie die Position N
und
treten Sie beim Anlassen des
Motors kräftig auf das Bremspedal.

)
Legen Sie mit Hilfe des
Ganghebels 1
den ersten Gang
(Position A
oder M
) oder den
Rückwärtsgang (Position R
) ein.

)
Lösen Sie die Feststellbremse.

)
Nehmen Sie den Fuß vom
Bremspedal und beschleunigen
Sie.


Starten




143



Elektronisch gesteuertes
mechanisches Sechsgang-Getriebe

i
22
BETRIEBSKONTROLLE

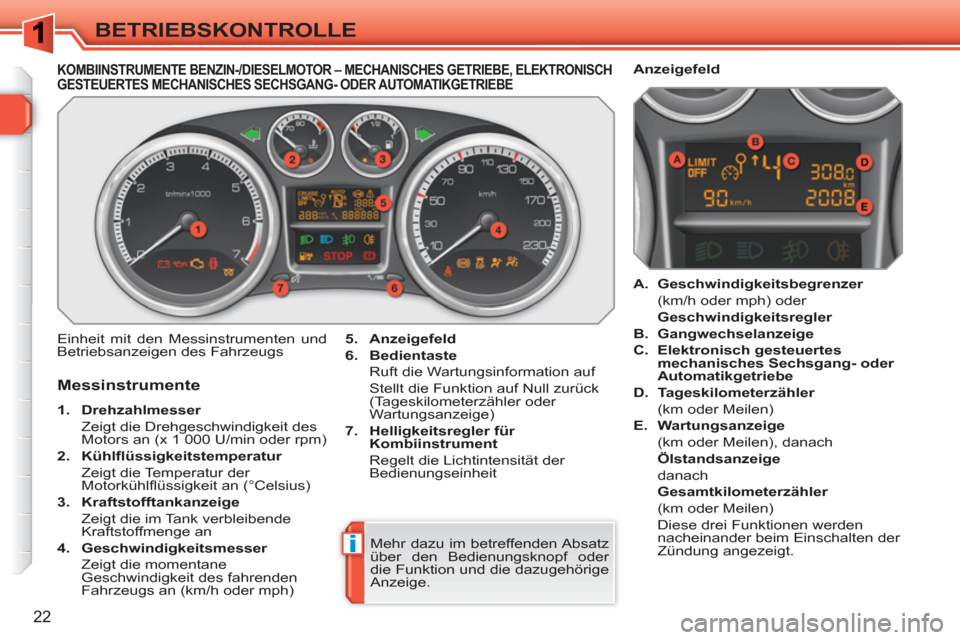

KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR – MECHANISCHES GETRIEBE, ELEKTRONISCHGESTEUERTES MECHANISCHES SECHSGANG- ODER AUTOMATIKGETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5.
Anzeigefeld


6.
Bedientaste


Ruft die Wartungsinformation auf
Stellt die Funktion auf Null zurück
(Tageskilometerzähler oder
Wartungsanzeige)

7.
Helligkeitsregler für
Kombiinstrument


Regelt die Lichtintensität der
Bedienungseinheit


Messinstrumente



1.
Drehzahlmesser


Zeigt die Drehgeschwindigkeit des
Motors an (x 1 000 U/min oder rpm)

2.
Kühlfl üssigkeitstemperatur


Zeigt die Temperatur der
Motorkühlfl üssigkeit an (°Celsius)

3.
Kraftstofftankanzeige


Zeigt die im Tank verbleibende
Kraftstoffmenge an

4.
Geschwindigkeitsmesser


Zeigt die momentane
Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)

A.
Geschwindigkeitsbegrenzer


(km/h oder mph) oder
Geschwindigkeitsregler


B.
Gangwechselanzeige


C.
Elektronisch gesteuertes
mechanisches Sechsgang- oder
Automatikgetriebe


D.
Tageskilometerzähler


(km oder Meilen)

E.
Wartungsanzeige


(km oder Meilen), danach
Ölstandsanzeige


danach
Gesamtkilometerzähler


(km oder Meilen)
Diese drei Funktionen werden
nacheinander beim Einschalten der
Zündung angezeigt.


Anzeigefeld
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige.

i
23
BETRIEBSKONTROLLE

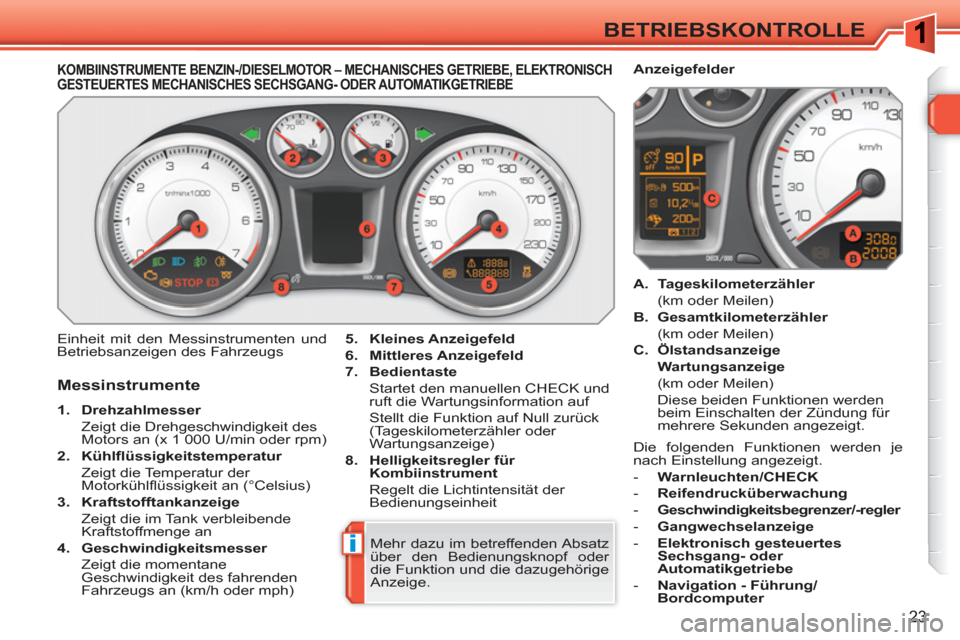

KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR – MECHANISCHES GETRIEBE, ELEKTRONISCHGESTEUERTES MECHANISCHES SECHSGANG- ODER AUTOMATIKGETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5.
Kleines Anzeigefeld


6.
Mittleres Anzeigefeld


7.
Bedientaste


Startet den manuellen CHECK und
ruft die Wartungsinformation auf
Stellt die Funktion auf Null zurück
(Tageskilometerzähler oder
Wartungsanzeige)

8.
Helligkeitsregler für
Kombiinstrument


Regelt die Lichtintensität der
Bedienungseinheit


Messinstrumente



1.
Drehzahlmesser


Zeigt die Drehgeschwindigkeit des
Motors an (x 1 000 U/min oder rpm)

2.
Kühlfl üssigkeitstemperatur


Zeigt die Temperatur der
Motorkühlfl üssigkeit an (°Celsius)

3.
Kraftstofftankanzeige


Zeigt die im Tank verbleibende
Kraftstoffmenge an

4.
Geschwindigkeitsmesser


Zeigt die momentane
Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)

A.
Tageskilometerzähler


(km oder Meilen)

B.
Gesamtkilometerzähler


(km oder Meilen)

C.
Ölstandsanzeige


Wartungsanzeige


(km oder Meilen)
Diese beiden Funktionen werden
beim Einschalten der Zündung für
mehrere Sekunden angezeigt.
Anzeigefelder
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige. Die folgenden Funktionen werden je
nach Einstellung angezeigt.


- Warnleuchten/CHECK


- Reifendrucküberwachung


- Geschwindigkeitsbegrenzer/-regler


- Gangwechselanzeige


- Elektronisch gesteuertes
Sechsgang- oder
Automatikgetriebe


- Navigation - Führung/
Bordcomputer

i
24
BETRIEBSKONTROLLE

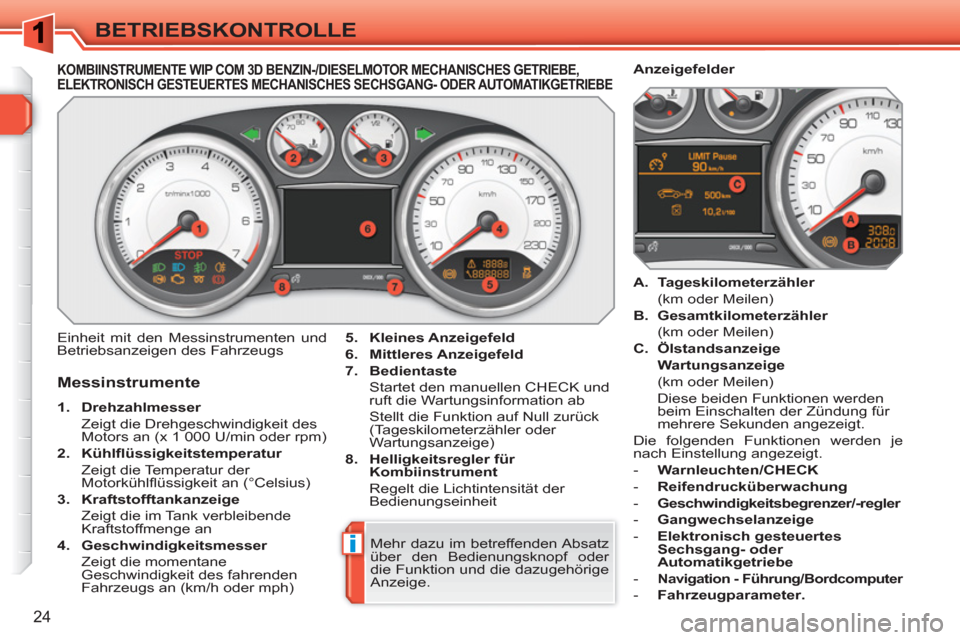

KOMBIINSTRUMENTE WIP COM 3D BENZIN-/DIESELMOTOR MECHANISCHES GETRIEBE, ELEKTRONISCH GESTEUERTES MECHANISCHES SECHSGANG- ODER AUTOMATIKGETRIEBE

Messinstrumente



1.
Drehzahlmesser


Zeigt die Drehgeschwindigkeit des
Motors an (x 1 000 U/min oder rpm)

2.
Kühlfl üssigkeitstemperatur


Zeigt die Temperatur der
Motorkühlfl üssigkeit an (°Celsius)

3.
Kraftstofftankanzeige


Zeigt die im Tank verbleibende
Kraftstoffmenge an

4.
Geschwindigkeitsmesser


Zeigt die momentane
Geschwindigkeit des fahrenden
Fahrzeugs an (km/h oder mph)

A.
Tageskilometerzähler


(km oder Meilen)

B.
Gesamtkilometerzähler


(km oder Meilen)

C.
Ölstandsanzeige


Wartungsanzeige


(km oder Meilen)
Diese beiden Funktionen werden
beim Einschalten der Zündung für
mehrere Sekunden angezeigt.
Die folgenden Funktionen werden je
nach Einstellung angezeigt.


- Warnleuchten/CHECK


- Reifendrucküberwachung


- Geschwindigkeitsbegrenzer/-regler


- Gangwechselanzeige


- Elektronisch gesteuertes
Sechsgang- oder
Automatikgetriebe


-
Navigation - Führung/Bordcomputer



- Fahrzeugparameter

.



Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
Anzeigefelder

5.
Kleines Anzeigefeld


6.
Mittleres Anzeigefeld




7.
Bedientaste


Startet den manuellen CHECK und
ruft die Wartungsinformation ab
Stellt die Funktion auf Null zurück
(Tageskilometerzähler oder
Wartungsanzeige)

8.
Helligkeitsregler für
Kombiinstrument


Regelt die Lichtintensität der
Bedienungseinheit
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige.

i
25
BETRIEBSKONTROLLE

*

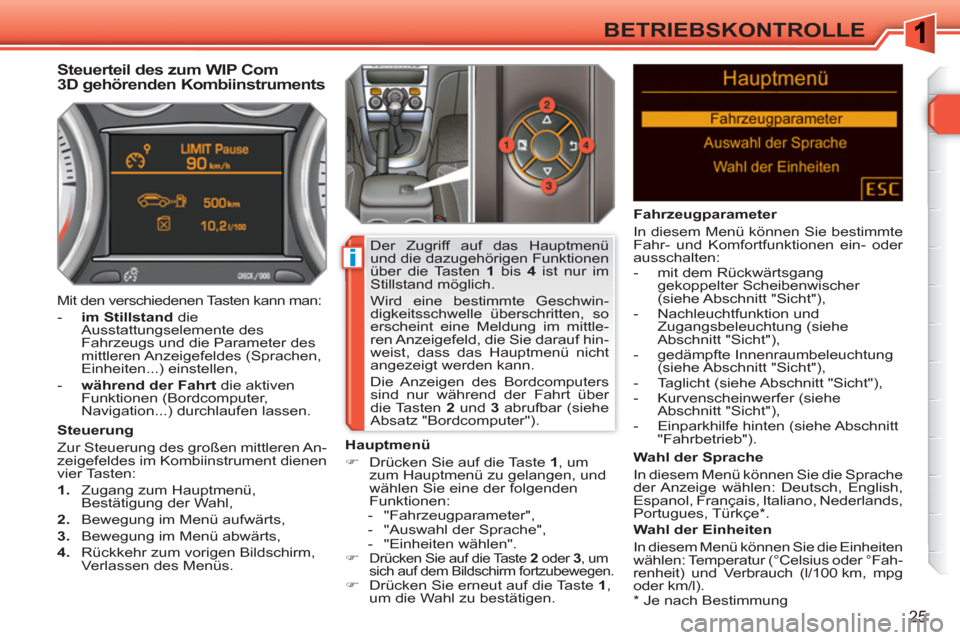

Je nach Bestimmung










Steuerteil des zum WIP Com
3D gehörenden Kombiinstruments

Steuerung
Zur Steuerung des großen mittleren An-
zeigefeldes im Kombiinstrument dienen
vier Tasten:


1.
Zugang zum Hauptmenü,
Bestätigung der Wahl,

2.
Bewegung im Menü aufwärts,

3.
Bewegung im Menü abwärts,

4.
Rückkehr zum vorigen Bildschirm,
Verlassen des Menüs.
Hauptmenü


)
Drücken Sie auf die Taste 1
, um
zum Hauptmenü zu gelangen, und
wählen Sie eine der folgenden
Funktionen:


- "Fahrzeugparameter",

- "Auswahl der Sprache",

- "Einheiten wählen".

)

Drücken Sie auf die Taste 2
oder 3
, um
sich auf dem Bildschirm fortzubewegen.

)
Drücken Sie erneut auf die Taste 1
,
um die Wahl zu bestätigen.
Der Zugriff auf das Hauptmenü
und die dazugehörigen Funktionen
über die Tasten 1
bis 4
ist nur im
Stillstand möglich.
Wird eine bestimmte Geschwin-
digkeitsschwelle überschritten, so
erscheint eine Meldung im mittle-
ren Anzeigefeld, die Sie darauf hin-
weist, dass das Hauptmenü nicht
angezeigt werden kann.
Die Anzeigen des Bordcomputers
sind nur während der Fahrt über
die Tasten 2
und 3
abrufbar (siehe
Absatz "Bordcomputer"). Mit den verschiedenen Tasten kann man:


- im Stillstand
die
Ausstattungselemente des
Fahrzeugs und die Parameter des
mittleren Anzeigefeldes (Sprachen,
Einheiten...) einstellen,

- während der Fahrt
die aktiven
Funktionen (Bordcomputer,
Navigation...) durchlaufen lassen.


Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:


- mit dem Rückwärtsgang
gekoppelter Scheibenwischer
(siehe Abschnitt "Sicht"),

- Nachleuchtfunktion und
Zugangsbeleuchtung (siehe
Abschnitt "Sicht"),

- gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),

- Taglicht (siehe Abschnitt "Sicht"),

- Kurvenscheinwerfer (siehe
Abschnitt "Sicht"),

- Einparkhilfe hinten (siehe Abschnitt
"Fahrbetrieb").


Wahl der Sprache
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Türkçe * .

Wahl der Einheiten
In diesem Menü können Sie die Einheiten
wählen: Temperatur (°Celsius oder °Fah-
renheit) und Verbrauch (l/100 km, mpg
oder km/l).

!
26
BETRIEBSKONTROLLE
Die Leuchten blinken oder leuchten
ununterbrochen.
Bestimmte Leuchten tun beides.
Ob es sich um eine normale Situ-
ation handelt oder ein Defekt vor-
liegt, lässt sich nur erkennen, wenn
man die Leuchtweise im Zusam-
menhang mit dem Betriebszustand
des Fahrzeugs betrachtet.










Kontroll- und Warnleuchten

Anzeigen, die den Fahrer über die Akti-
vierung eines Systems (Kontrollleuch-
ten für Betrieb oder Inaktivierung) oder
das Auftreten eines Defekts (Warn-
leuchten) informieren.

Mit den Leuchten verbundene
Warnhinweise
Beim Aufl euchten bestimmter Warn-
leuchten ertönt gleichzeitig ein aku-
stisches Signal in Verbindung mit einer
Meldung auf dem Multifunktionsbild-
schirm.
Betriebskontrollleuchten
Das Aufl euchten einer der folgenden
Leuchten zeigt an, dass das betreffende
System aktiviert ist.

Fahrtrichtungsanzeiger links

Feststellbremse angezogen

Fahrtrichtungsanzeiger
rechts
Fernlicht
Abblendlicht


Vorglühen Dieselmotor
Warten Sie bis zum Erlöschen
der Leuchte, bevor Sie den
Anlasser betätigen.

Nebelscheinwerfer
Beim Einschalten der Zündung
Die Warnleuchten leuchten beim Ein-
schalten der Zündung für die Dauer
einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen
sie erlöschen.
Wenn sie nicht erlöschen, schauen
Sie, bevor Sie losfahren, bei der betref-
fenden Warnleuchte nach.
Gekoppelte Betriebskotrollleuchten

Nebelschlusslicht

27
BETRIEBSKONTROLLE

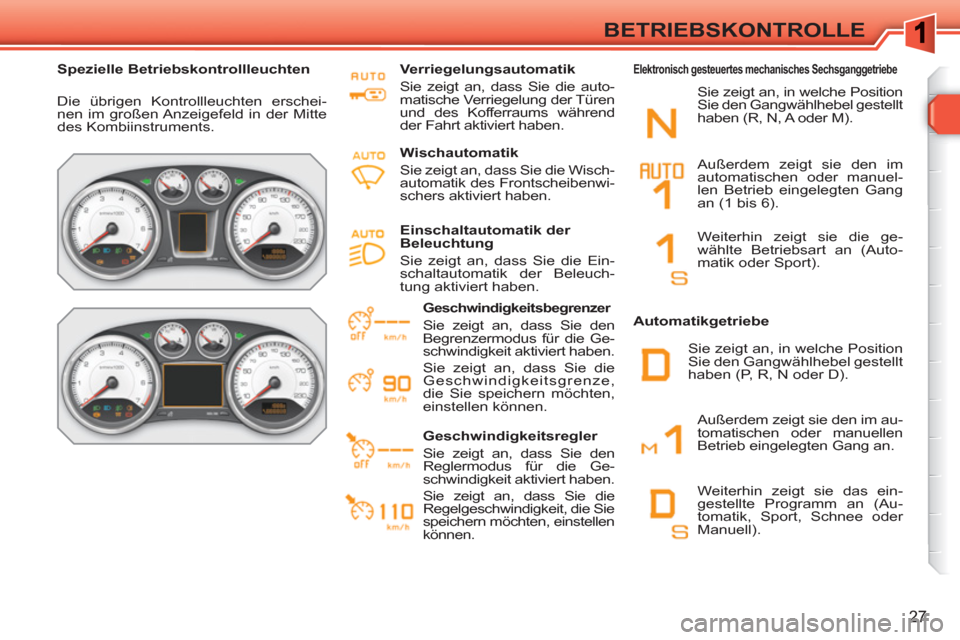

Spezielle Betriebskontrollleuchten

Die übrigen Kontrollleuchten erschei-
nen im großen Anzeigefeld in der Mitte
des Kombiinstruments.
Verriegelungsautomatik
Sie zeigt an, dass Sie die auto-
matische Verriegelung der Türen
und des Kofferraums während
der Fahrt aktiviert haben.




Geschwindigkeitsbegrenzer

Sie zeigt an, dass Sie den
Begrenzermodus für die Ge-
schwindigkeit aktiviert haben.
Sie zeigt an, dass Sie die
Geschwindigkeitsgrenze,
die Sie speichern möchten,
einstellen können.

Geschwindigkeitsregler
Sie zeigt an, dass Sie den
Reglermodus für die Ge-
schwindigkeit aktiviert haben.
Sie zeigt an, dass Sie die
Regelgeschwindigkeit, die Sie
speichern möchten, einstellen
können.


Automatikgetriebe Sie zeigt an, in welche Position
Sie den Gangwählhebel gestellt
haben (R, N, A oder M).


Wischautomatik
Sie zeigt an, dass Sie die Wisch-
automatik des Frontscheibenwi-
schers aktiviert haben.

Einschaltautomatik der
Beleuchtung

Sie zeigt an, dass Sie die Ein-
schaltautomatik der Beleuch-
tung aktiviert haben.
Außerdem zeigt sie den im
automatischen oder manuel-
len Betrieb eingelegten Gang
an (1 bis 6).
Weiterhin zeigt sie die ge-
wählte Betriebsart an (Auto-
matik oder Sport).

Außerdem zeigt sie den im au-
tomatischen oder manuellen
Betrieb eingelegten Gang an.
Weiterhin zeigt sie das ein-
gestellte Programm an (Au-
tomatik, Sport, Schnee oder
Manuell).




Elektronisch gesteuertes mechanisches Sechsganggetriebe

Sie zeigt an, in welche Position
Sie den Gangwählhebel gestellt
haben (P, R, N oder D).

28

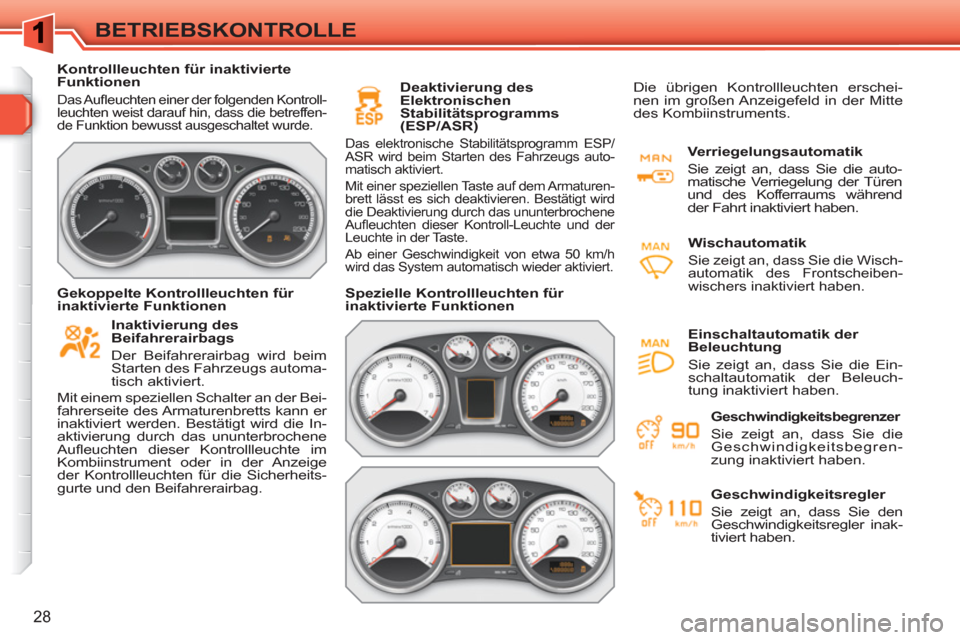

BETRIEBSKONTROLLE


Kontrollleuchten für inaktivierte
Funktionen

Das Aufl euchten einer der folgenden Kontroll-
leuchten weist darauf hin, dass die betreffen-
de Funktion bewusst ausgeschaltet wurde.




Inaktivierung des
Beifahrerairbags
Der Beifahrerairbag wird beim
Starten des Fahrzeugs automa-
tisch aktiviert.
Mit einem speziellen Schalter an der Bei-
fahrerseite des Armaturenbretts kann er
inaktiviert werden. Bestätigt wird die In-
aktivierung durch das ununterbrochene
Aufl euchten dieser Kontrollleuchte im
Kombiinstrument oder in der Anzeige
der Kontrollleuchten für die Sicherheits-
gurte und den Beifahrerairbag.


Deaktivierung des
Elektronischen
Stabilitätsprogramms
(ESP/ASR)

Das elektronische Stabilitätsprogramm ESP/
ASR wird beim Starten des Fahrzeugs auto-
matisch aktiviert.
Mit einer speziellen Taste auf dem Armaturen-
brett lässt es sich deaktivieren. Bestätigt wird
die Deaktivierung durch das ununterbrochene
Aufl euchten dieser Kontroll-Leuchte und der
Leuchte in der Taste.
Ab einer Geschwindigkeit von etwa 50 km/h
wird das System automatisch wieder aktiviert.



Gekoppelte Kontrollleuchten für
inaktivierte Funktionen

Spezielle Kontrollleuchten für
inaktivierte Funktionen
Verriegelungsautomatik
Sie zeigt an, dass Sie die auto-
matische Verriegelung der Türen
und des Kofferraums während
der Fahrt inaktiviert haben.



Wischautomatik

Sie zeigt an, dass Sie die Wisch-
automatik des Frontscheiben-
wischers inaktiviert haben.

Die übrigen Kontrollleuchten erschei-
nen im großen Anzeigefeld in der Mitte
des Kombiinstruments.


Geschwindigkeitsbegrenzer

Sie zeigt an, dass Sie die
Geschwindigkeitsbegren-
zung inaktiviert haben.

Geschwindigkeitsregler
Sie zeigt an, dass Sie den
Geschwindigkeitsregler inak-
tiviert haben.

Einschaltautomatik der
Beleuchtung

Sie zeigt an, dass Sie die Ein-
schaltautomatik der Beleuch-
tung inaktiviert haben.
