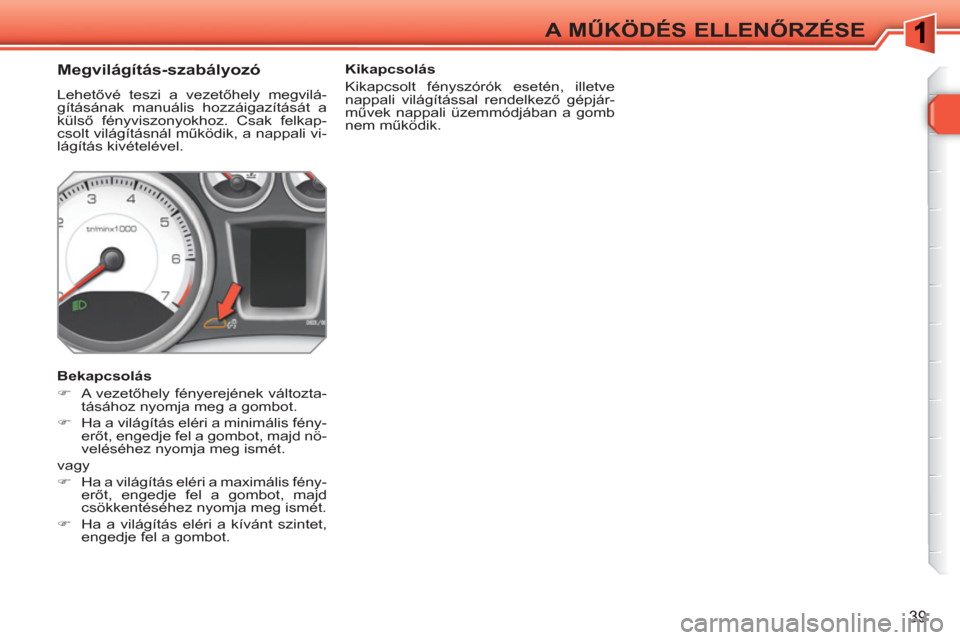

Page 41 of 336
39
A MŰKÖDÉS ELLENŐRZÉSE
Megvilágítás-szabályozó
Lehetővé teszi a vezetőhely megvilá-
gításának manuális hozzáigazítását a
külső fényviszonyokhoz. Csak felkap-
csolt világításnál működik, a nappali vi-
lágítás kivételével.
Bekapcsolás
)
A vezetőhely fényerejének változta-
tásához nyomja meg a gombot.
)
Ha a világítás eléri a minimális fény-
erőt, engedje fel a gombot, majd nö-
veléséhez nyomja meg ismét.
vagy
)
Ha a világítás eléri a maximális fény-
erőt, engedje fel a gombot, majd
csökkentéséhez nyomja meg ismét.
)
Ha a világítás eléri a kívánt szintet,
engedje fel a gombot.
Kikapcsolás
Kikapcsolt fényszórók esetén, illetve
nappali világítással rendelkező gépjár-
művek nappali üzemmódjában a gomb
nem működik.

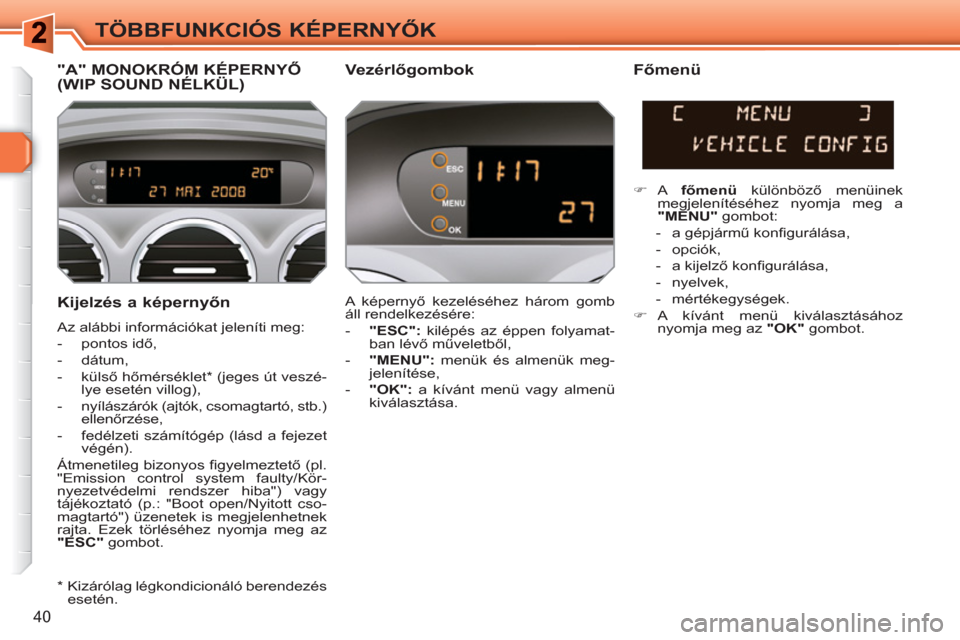

Page 42 of 336
40
TÖBBFUNKCIÓS KÉPERNYŐK
Kijelzés a képernyőn
Az alábbi információkat jeleníti meg:
- pontos idő,
- dátum,
- külső hőmérséklet * (jeges út veszé-
lye esetén villog),
- nyílászárók (ajtók, csomagtartó, stb.)
ellenőrzése,
- fedélzeti számítógép (lásd a fejezet
végén).
Átmenetileg bizonyos fi gyelmeztető (pl.
"Emission control system faulty/Kör-
nyezetvédelmi rendszer hiba") vagy
tájékoztató (p.: "Boot open/Nyitott cso-
magtartó") üzenetek is megjelenhetnek
rajta. Ezek törléséhez nyomja meg az
"ESC"
gombot.
"A" MONOKRÓM KÉPERNYŐ(WIP SOUND NÉLKÜL)
Vezérlőgombok
Főmenü
A képernyő kezeléséhez három gomb
áll rendelkezésére:
- "ESC":
kilépés az éppen folyamat-
ban lévő műveletből,
- "MENU":
menük és almenük meg-
jelenítése,
- "OK":
a kívánt menü vagy almenü
kiválasztása.
)
A főmenü
különböző menüinek
megjelenítéséhez nyomja meg a
"MENU"
gombot:
- a gépjármű konfi gurálása,
- opciók,
- a kijelző konfi gurálása,
- nyelvek,
- mértékegységek.
)
A kívánt menü kiválasztásához
nyomja meg az "OK"
gombot.
*
Kizárólag légkondicionáló berendezés
esetén.

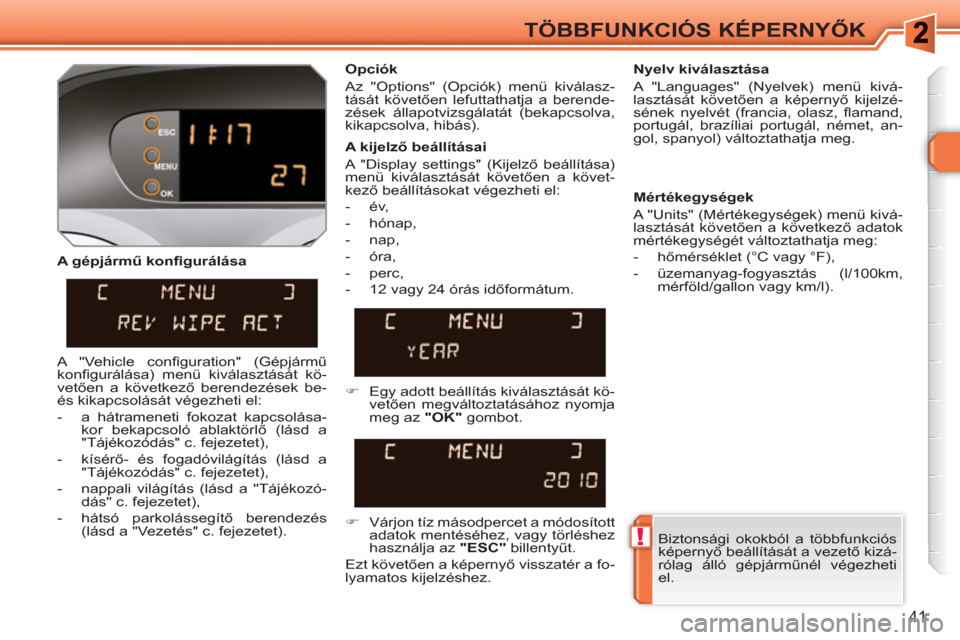

Page 43 of 336
!
41
TÖBBFUNKCIÓS KÉPERNYŐK
A gépjármű konfi gurálása
Opciók
Az "Options" (Opciók) menü kiválasz-
tását követően lefuttathatja a berende-
zések állapotvizsgálatát (bekapcsolva,
kikapcsolva, hibás).
Nyelv kiválasztása
A "Languages" (Nyelvek) menü kivá-
lasztását követően a képernyő kijelzé-
sének nyelvét (francia, olasz, fl amand,
portugál, brazíliai portugál, német, an-
gol, spanyol) változtathatja meg.
A kijelző beállításai
A "Display settings" (Kijelző beállítása)
menü kiválasztását követően a követ-
kező beállításokat végezheti el:
- év,
- hónap,
- nap,
- óra,
- perc,
- 12 vagy 24 órás időformátum.
Mértékegységek
A "Units" (Mértékegységek) menü kivá-
lasztását követően a következő adatok
mértékegységét változtathatja meg:
- hőmérséklet (°C vagy °F),
- üzemanyag-fogyasztás (l/100km,
mérföld/gallon vagy km/l).
)
Egy adott beállítás kiválasztását kö-
vetően megváltoztatásához nyomja
meg az "OK"
gombot.
)
Várjon tíz másodpercet a módosított
adatok mentéséhez, vagy törléshez
használja az "ESC"
billentyűt.
Ezt követően a képernyő visszatér a fo-
lyamatos kijelzéshez.
A "Vehicle confi guration" (Gépjármű
konfi gurálása) menü kiválasztását kö-
vetően a következő berendezések be-
és kikapcsolását végezheti el:
- a hátrameneti fokozat kapcsolása-
kor bekapcsoló ablaktörlő (lásd a
"Tájékozódás" c. fejezetet),
- kísérő- és fogadóvilágítás (lásd a
"Tájékozódás" c. fejezetet),
- nappali világítás (lásd a "Tájékozó-
dás" c. fejezetet),
- hátsó parkolássegítő berendezés
(lásd a "Vezetés" c. fejezetet).
Biztonsági okokból a többfunkciós
képernyő beállítását a vezető kizá-
rólag álló gépjárműnél végezheti
el.

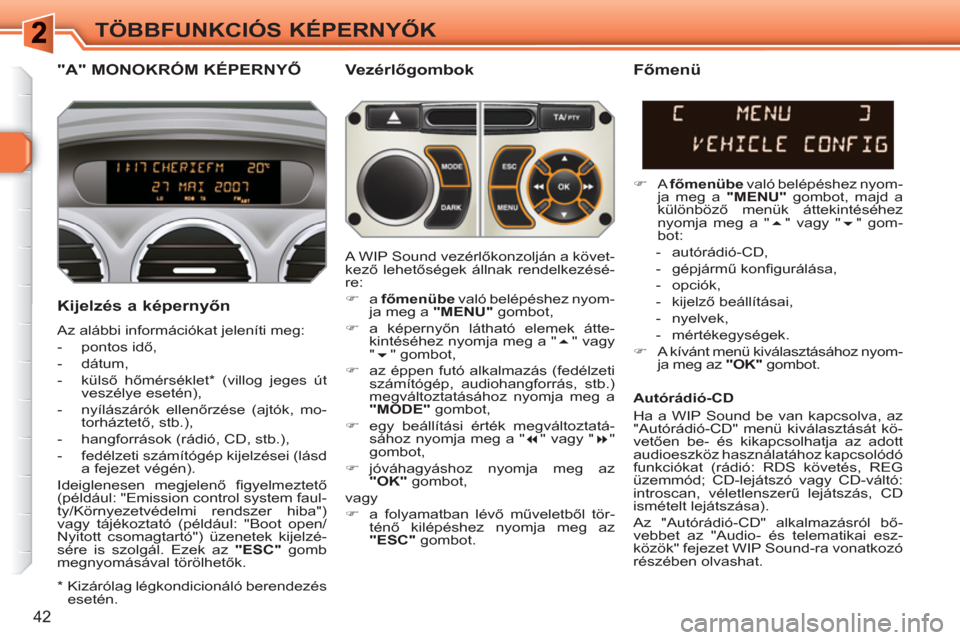

Page 44 of 336
42
TÖBBFUNKCIÓS KÉPERNYŐK
"A" MONOKRÓM KÉPERNYŐ
Vezérlőgombok
Kijelzés a képernyőn
Az alábbi információkat jeleníti meg:
- pontos idő,
- dátum,
- külső hőmérséklet * (villog jeges út
veszélye esetén),
- nyílászárók ellenőrzése (ajtók, mo-
torháztető, stb.),
- hangforrások (rádió, CD, stb.),
- fedélzeti számítógép kijelzései (lásd
a fejezet végén).
Ideiglenesen megjelenő fi gyelmeztető
(például: "Emission control system faul-
ty/Környezetvédelmi rendszer hiba")
vagy tájékoztató (például: "Boot open/
Nyitott csomagtartó") üzenetek kijelzé-
sére is szolgál. Ezek az "ESC"
gomb
megnyomásával törölhetők.
Főmenü
)
A főmenübe
való belépéshez nyom-
ja meg a "MENU"
gombot, majd a
különböző menük áttekintéséhez
nyomja meg a "
" vagy "
" gom-
bot:
- autórádió-CD,
- gépjármű konfi gurálása,
- opciók,
- kijelző beállításai,
- nyelvek,
- mértékegységek.
)
A kívánt menü kiválasztásához nyom-
ja meg az "OK"
gombot. A WIP Sound vezérlőkonzolján a követ-
kező lehetőségek állnak rendelkezésé-
re:
)
a főmenübe
való belépéshez nyom-
ja meg a "MENU"
gombot,
)
a képernyőn látható elemek átte-
kintéséhez nyomja meg a "
" vagy
"
" gombot,
)
az éppen futó alkalmazás (fedélzeti
számítógép, audiohangforrás, stb.)
megváltoztatásához nyomja meg a
"MODE"
gombot,
)
egy beállítási érték megváltoztatá-
sához nyomja meg a "
" vagy "
"
gombot,
)
jóváhagyáshoz nyomja meg az
"OK"
gombot,
vagy
)
a folyamatban lévő műveletből tör-
ténő kilépéshez nyomja meg az
"ESC"
gombot.
Autórádió-CD
Ha a WIP Sound be van kapcsolva, az
"Autórádió-CD" menü kiválasztását kö-
vetően be- és kikapcsolhatja az adott
audioeszköz használatához kapcsolódó
funkciókat (rádió: RDS követés, REG
üzemmód; CD-lejátszó vagy CD-váltó:
introscan, véletlenszerű lejátszás, CD
ismételt lejátszása).
Az "Autórádió-CD" alkalmazásról bő-
vebbet az "Audio- és telematikai esz-
közök" fejezet WIP Sound-ra vonatkozó
részében olvashat.
*
Kizárólag légkondicionáló berendezés
esetén.

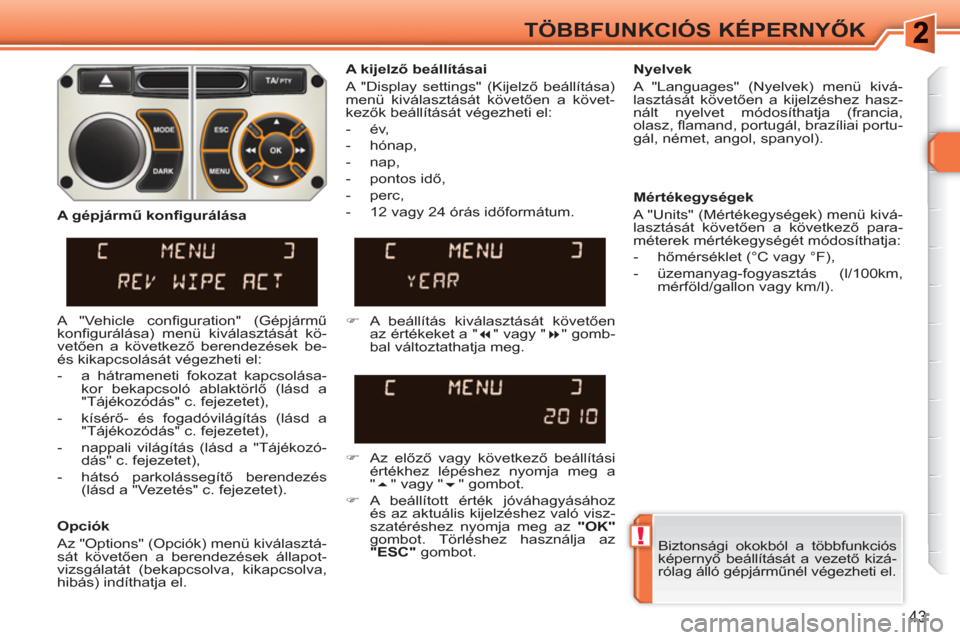

Page 45 of 336
!
43
TÖBBFUNKCIÓS KÉPERNYŐK
Biztonsági okokból a többfunkciós
képernyő beállítását a vezető kizá-
rólag álló gépjárműnél végezheti el.
A kijelző beállításai
A "Display settings" (Kijelző beállítása)
menü kiválasztását követően a követ-
kezők beállítását végezheti el:
- év,
- hónap,
- nap,
- pontos idő,
- perc,
- 12 vagy 24 órás időformátum.
Nyelvek
A "Languages" (Nyelvek) menü kivá-
lasztását követően a kijelzéshez hasz-
nált nyelvet módosíthatja (francia,
olasz, fl amand, portugál, brazíliai portu-
gál, német, angol, spanyol).
Mértékegységek
A "Units" (Mértékegységek) menü kivá-
lasztását követően a következő para-
méterek mértékegységét módosíthatja:
- hőmérséklet (°C vagy °F),
- üzemanyag-fogyasztás (l/100km,
mérföld/gallon vagy km/l).
)
A beállítás kiválasztását követően
az értékeket a "
" vagy "
" gomb-
bal változtathatja meg.
)
Az előző vagy következő beállítási
értékhez lépéshez nyomja meg a
"
" vagy "
" gombot.
)
A beállított érték jóváhagyásához
és az aktuális kijelzéshez való visz-
szatéréshez nyomja meg az "OK"
gombot. Törléshez használja az
"ESC"
gombot.
A gépjármű konfi gurálása
Opciók
Az "Options" (Opciók) menü kiválasztá-
sát követően a berendezések állapot-
vizsgálatát (bekapcsolva, kikapcsolva,
hibás) indíthatja el. A "Vehicle confi guration" (Gépjármű
konfi gurálása) menü kiválasztását kö-
vetően a következő berendezések be-
és kikapcsolását végezheti el:
- a hátrameneti fokozat kapcsolása-
kor bekapcsoló ablaktörlő (lásd a
"Tájékozódás" c. fejezetet),
- kísérő- és fogadóvilágítás (lásd a
"Tájékozódás" c. fejezetet),
- nappali világítás (lásd a "Tájékozó-
dás" c. fejezetet),
- hátsó parkolássegítő berendezés
(lásd a "Vezetés" c. fejezetet).
Page 46 of 336

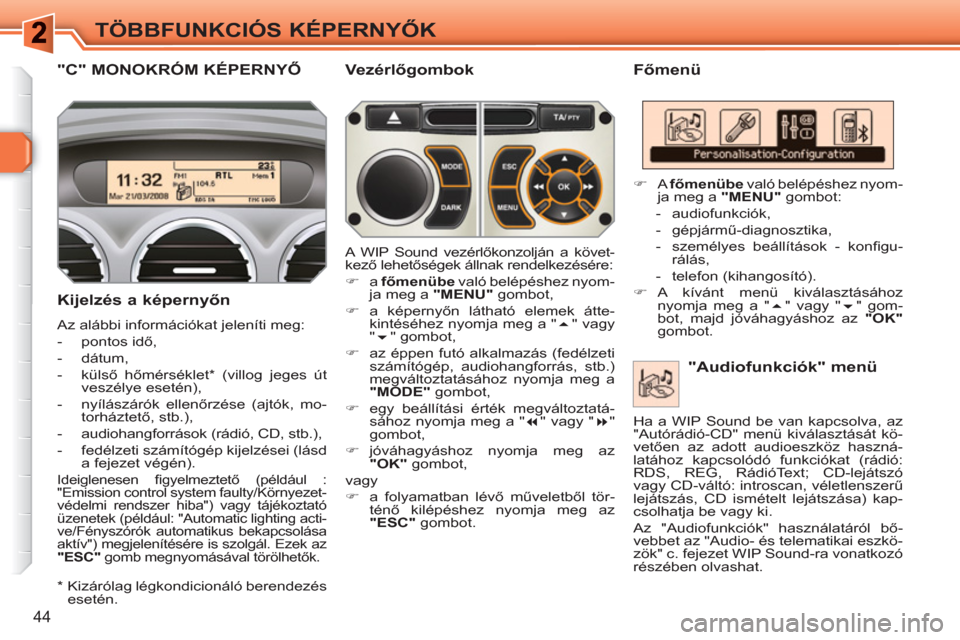

44
TÖBBFUNKCIÓS KÉPERNYŐK
"C" MONOKRÓM KÉPERNYŐ
Főmenü
Kijelzés a képernyőn
Az alábbi információkat jeleníti meg:
- pontos idő,
- dátum,
- külső hőmérséklet * (villog jeges út
veszélye esetén),
- nyílászárók ellenőrzése (ajtók, mo-
torháztető, stb.),
- audiohangforrások (rádió, CD, stb.),
- fedélzeti számítógép kijelzései (lásd
a fejezet végén).
Ideiglenesen fi gyelmeztető (például :
"Emission control system faulty/Környezet-
védelmi rendszer hiba") vagy tájékoztató
üzenetek (például: "Automatic lighting acti-
ve/Fényszórók automatikus bekapcsolása
aktív") megjelenítésére is szolgál. Ezek az
"ESC"
gomb megnyomásával törölhetők.
"Audiofunkciók" menü
Vezérlőgombok
A WIP Sound vezérlőkonzolján a követ-
kező lehetőségek állnak rendelkezésére:
)
a főmenübe
való belépéshez nyom-
ja meg a "MENU"
gombot,
)
a képernyőn látható elemek átte-
kintéséhez nyomja meg a "
" vagy
"
" gombot,
)
az éppen futó alkalmazás (fedélzeti
számítógép, audiohangforrás, stb.)
megváltoztatásához nyomja meg a
"MODE"
gombot,
)
egy beállítási érték megváltoztatá-
sához nyomja meg a "
" vagy "
"
gombot,
)
jóváhagyáshoz nyomja meg az
"OK"
gombot,
vagy
)
a folyamatban lévő műveletből tör-
ténő kilépéshez nyomja meg az
"ESC"
gombot.
)
A főmenübe
való belépéshez nyom-
ja meg a "MENU"
gombot:
- audiofunkciók,
- gépjármű-diagnosztika,
- személyes beállítások - konfi gu-
rálás,
- telefon (kihangosító).
)
A kívánt menü kiválasztásához
nyomja meg a "
" vagy "
" gom-
bot, majd jóváhagyáshoz az "OK"
gombot.
*
Kizárólag légkondicionáló berendezés
esetén. Ha a WIP Sound be van kapcsolva, az
"Autórádió-CD" menü kiválasztását kö-
vetően az adott audioeszköz haszná-
latához kapcsolódó funkciókat (rádió:
RDS, REG, RádióText; CD-lejátszó
vagy CD-váltó: introscan, véletlenszerű
lejátszás, CD ismételt lejátszása) kap-
csolhatja be vagy ki.
Az "Audiofunkciók" használatáról bő-
vebbet az "Audio- és telematikai eszkö-
zök" c. fejezet WIP Sound-ra vonatkozó
részében olvashat.
Page 47 of 336
45
TÖBBFUNKCIÓS KÉPERNYŐK
"Gépjármű-diagnosztika"
menü
)
A főmenübe való belépéshez nyom-
ja meg a "
MENU
"
gombot.
)
A "Gépjármű-diagnosztika"
menü
kiválasztásához nyomja meg a nyi-
lakat, majd az "OK"
gombot.
)
A "Gépjármű-diagnosztika"
me-
nüben válasszon a következő alkal-
mazások közül:
Figyelmeztetések naplója
Az aktuális fi gyelmeztető üzeneteket je-
leníti meg egymás után a többfunkciós
képernyőn. A menü kiválasztását követően a gép-
jármű állapotára vonatkozó informáci-
ókhoz férhet hozzá (pl. Figyelmezteté-
sek naplója, stb.).
Gépjármű-paraméterek
meghatározása
A menü kiválasztását követően a követ-
kező berendezések be- és kikapcsolá-
sát végezheti el:
- hátrameneti fokozat kapcsolásakor
bekapcsoló ablaktörlő (lásd a "Tájé-
kozódás" c. fejezetet),
- kísérő- és fogadóvilágítás (lásd a
"Tájékozódás" c. fejezetet),
- hangulatvilágítás (lásd a "Tájékozó-
dás" c. fejezetet),
- nappali világítás (lásd a "Tájékozó-
dás" c. fejezetet),
- hátsó parkolássegítő berendezés
(lásd a "Vezetés" c. fejezetet).
"Személyes beállítások -
konfigurálás" menü
A menü kiválasztását követően a követ-
kező funkciókhoz férhet hozzá:
- gépjármű paramétereinek meghatá-
rozása,
- kijelző beállítása,
- nyelv kiválasztása.
Page 48 of 336
!
46
TÖBBFUNKCIÓS KÉPERNYŐK
Biztonsági okokból a többfunkciós
képernyő beállítását a vezető kizá-
rólag álló gépjárműnél végezheti el.
"Telefon" menü
A kijelző beállításai
A menü kiválasztását követően a követ-
kezők beállítását végezheti el:
- videofényerő beállítása,
- dátum és pontos idő beállítása,
- mértékegységek kiválasztása.
Nyelv kiválasztása
A menü kiválasztását követően a kijel-
zés nyelvét módosíthatja (német, an-
gol, spanyol, francia, olasz, fl amand,
portugál, brazíliai portugál, török). **
Példa: kísérővilágítás időtartamának
beállítása
)
Nyomja meg a "
" vagy "
" gom-
bot, majd a kívánt menü kiválasztá-
sához az "OK"
gombot.
)
Nyomja meg a "
" vagy "
" gom-
bot, majd a "Kísérővilágítás" sor ki-
választásához az "OK"
gombot.
)
A kívánt érték beállításához (15,
30 vagy 60 másodperc) nyomja meg
a "
" vagy "
" gombot, majd jóváha-
gyáshoz nyomja meg az "OK"
gombot.
)
Az "OK"
mező kiválasztásához
nyomja meg a "
" vagy "
" gom-
bot, majd
hagyja jóvá,
vagy az
"ESC"
gomb megnyomásával lép-
jen ki.
Ha a WIP Sound be van kapcsolva, e
menü kiválasztását követően beállíthat-
ja Bluetooth kihangosító szettjét (össze-
hangolás), megtekintheti a különböző
telefonos listákat (hívások listája, szol-
gáltatások, stb.) és kezelheti a hívásait
(felvesz, letesz, egyidejű hívások, titko-
sított üzemmód, stb.).
A "Telefon" használatáról bővebbet az
"Audio- és telematikai eszközök" feje-
zet WIP Sound-ra vonatkozó részében
olvashat.
**
Rendeltetéstől függően.
Page 49 of 336
i
47
TÖBBFUNKCIÓS KÉPERNYŐK
A kihajtható képernyő kezelésé-
re vonatkozó tudnivalókat (nyitás,
zárás, helyzet beállítása, stb.) a
"Hozzáférés a kihajtható képernyő-
höz" c. részben találja.
Kijelzés a képernyőn
A kihajtott képernyőn automatikusan és
közvetlenül a következő információkat
jeleníti meg:
- pontos idő,
- dátum,
- tengerszint feletti magasság,
- külső hőmérséklet (fagyveszély
esetén a kijelzett érték villog),
- nyílászárók ellenőrzése,
- a gépjármű funkcióinak állapotára
vonatkozó, ideiglenesen kijelzett fi -
gyelmeztetések és üzenetek,
- audiofunkciók,
- fedélzeti számítógép információi,
- fedélzeti navigációs rendszer infor-
mációi.
Az alábbi alkalmazásoknak a WIP Nav
vezérlőfelületéről történő kiválasztásához:
)
az adott menübe való belépéshez
nyomja meg a "RADIO" (rádió)
,
"MUSIC" (zene)
, "NAV" (navigáció)
,
"TRAFFIC"
(közlekedés)
, "SETUP"
(beállítás)
vagy "PHONE" (telefon)
gombot,
)
kiválasztáshoz forgassa a kijelölő-
gombot,
)
a választás jóváhagyásához nyomja
meg a kijelölőgombot,
vagy
)
a folyamatban lévő műveletből való
kilépéshez és az előző képernyőre
való visszatéréshez nyomja meg az
"ESC"
gombot.
KIHAJTHATÓ 16/9 SZÍNES KÉPERNYŐ (WIP NAV-VAL)
Kapcsolók
Az alkalmazásokkal kapcsolatos további
részleteket az "Audio- és telematikai esz-
közök" c. fejezetben vagy az egyéb fedél-
zeti dokumentációval együtt kézhez ka-
pott, külön használati útmutatóban találja.
Page 50 of 336
!
48
TÖBBFUNKCIÓS KÉPERNYŐK
)
A "SETUP"
(Beállítások) menübe
való belépéshez nyomja meg a SE-
TUP
gombot. A következő funkciók
közül választhat:
- "Nyelvek",
- "Dátum és pontos idő",
- "Kijelzés",
- "Gépjármű-paraméterek",
- "Mértékegységek",
- "Rendszerparaméterek".
Nyelvek
A menüben a kijelzés nyelvét választ-
hatja ki: német, angol, spanyol, francia,
olasz, fl amand, lengyel, portugál, török. *
Dátum és pontos idő
A menü a dátum és a pontos idő, illetve a
dátum és a pontos idő formátumának be-
állítását teszi lehetővé (lásd az "Audio- és
telematikai eszközök" c. fejezetet vagy az
egyéb fedélzeti dokumentációval együtt
kézhez kapott, külön útmutatót). Biztonsági okokból a többfunkci-
ós képernyők beállítását a vezető
csak és kizárólag álló gépjárműnél
végezheti el.
Rendszerparaméterek
A menü a gyári beállítások visszaállítá-
sát, a programverzió megjelenítését és
a legördülő szövegek bekapcsolását te-
szi lehetővé.
Gépjármű-paraméterek
A menü bizonyos vezetési és kényelmi
berendezések be- vagy kikapcsolását
teszi lehetővé:
- hátramenetben bekapcsolódó hátsó
ablaktörlő (lásd a "Tájékozódás" c.
fejezetet),
- kísérő- és fogadóvilágítás (lásd a
"Tájékozódás" c. fejezetet),
- hangulatvilágítás (lásd a "Tájékozó-
dás" c. fejezetet),
- nappali világítás (lásd a "Tájékozó-
dás" c. fejezetet),
- kanyarfényszóró (lásd a "Tájékozó-
dás" c. fejezetet),
- hátsó parkolássegítő berendezés
(lásd a "Vezetés" c, fejezetet).
Kijelzés
A menü a képernyő-fényerő, a képer-
nyő-színharmónia és a térképszínek
(nappali/éjszakai és automata üzem-
mód) beállítását teszi lehetővé.
Mértékegységek
A menü a mértékegységek kiválasztá-
sának bekapcsolását teszi lehetővé:
hőmérséklet (°C vagy °F) és fogyasztás
(km/l, l/100 vagy mérföld/gallon).
"SETUP" menü
*
Rendeltetéstől függően.
