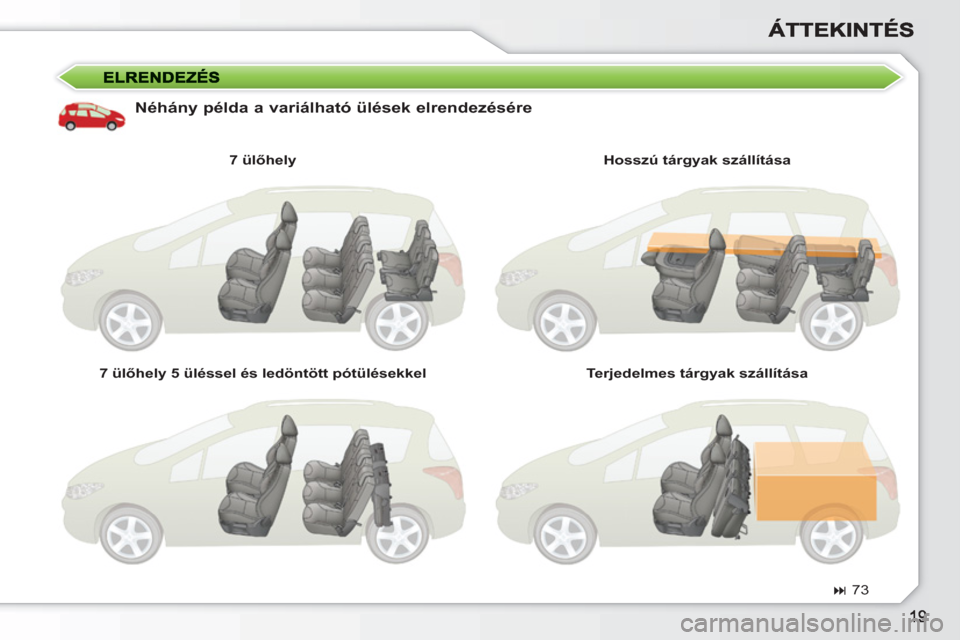

Néhány példa a variálható ülések elrendezésére
7 ülőhely
7 ülőhely 5 üléssel és ledöntött pótülésekkel
Hosszú tárgyak szállítása
Terjedelmes tárgyak szállítása
73
Page 22 of 336

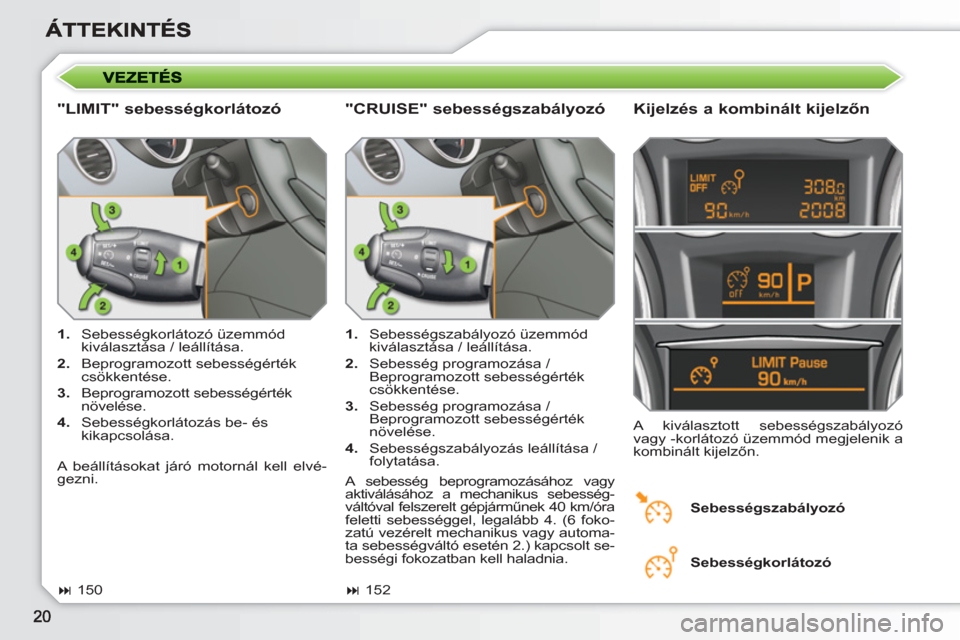

"LIMIT" sebességkorlátozó
Kijelzés a kombinált kijelzőn
1.
Sebességkorlátozó üzemmód
kiválasztása / leállítása.
2.
Beprogramozott sebességérték
csökkentése.
3.
Beprogramozott sebességérték
növelése.
4.
Sebességkorlátozás be- és
kikapcsolása. A kiválasztott sebességszabályozó
vagy -korlátozó üzemmód megjelenik a
kombinált kijelzőn.
1.
Sebességszabályozó üzemmód
kiválasztása / leállítása.
2.
Sebesség programozása /
Beprogramozott sebességérték
csökkentése.
3.
Sebesség programozása /
Beprogramozott sebességérték
növelése.
4.
Sebességszabályozás leállítása /
folytatása.
"CRUISE" sebességszabályozó
Sebességszabályozó
Sebességkorlátozó
152
150
A sebesség beprogramozásához vagy
aktiválásához a mechanikus sebesség-
váltóval felszerelt gépjárműnek 40 km/óra
feletti sebességgel, legalább 4. (6 foko-
zatú vezérelt mechanikus vagy automa-
ta sebességváltó esetén 2.) kapcsolt se-
bességi fokozatban kell haladnia. A beállításokat járó motornál kell elvé-
gezni.
Page 23 of 336

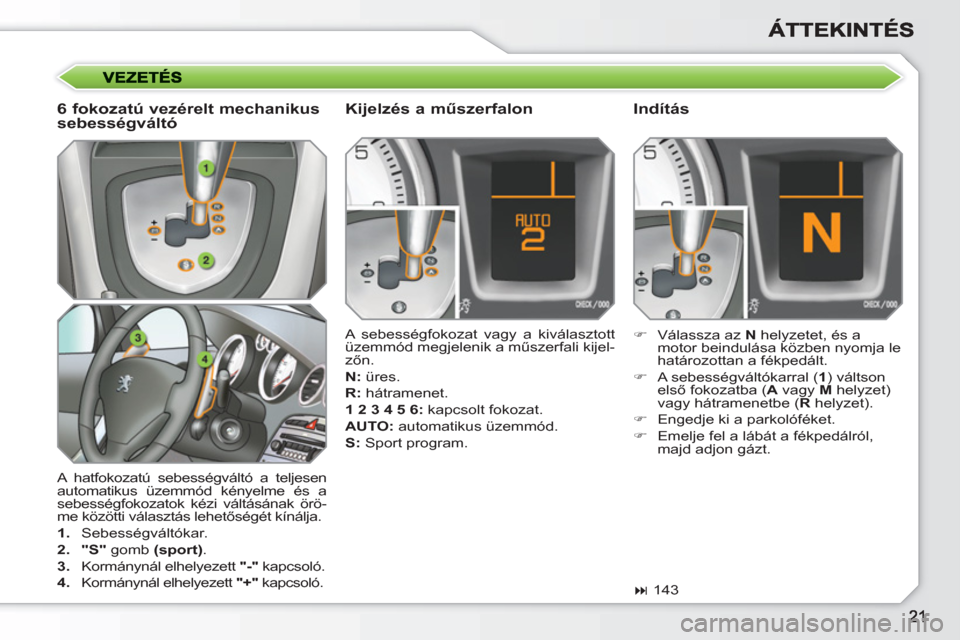

A hatfokozatú sebességváltó a teljesen
automatikus üzemmód kényelme és a
sebességfokozatok kézi váltásának örö-
me közötti választás lehetőségét kínálja.
1.
Sebességváltókar.
2.
"S"
gomb (sport)
.
3.
Kormánynál elhelyezett "-"
kapcsoló.
4.
Kormánynál elhelyezett "+"
kapcsoló.
A sebességfokozat vagy a kiválasztott
üzemmód megjelenik a műszerfali kijel-
zőn.
N:
üres.
R:
hátramenet.
1 2 3 4 5 6:
kapcsolt fokozat.
AUTO:
automatikus üzemmód.
S:
Sport program.
Kijelzés a műszerfalon
)
Válassza az N
helyzetet, és a
motor beindulása közben nyomja le
határozottan a fékpedált.
)
A sebességváltókarral ( 1
) váltson
első fokozatba ( A
vagy M
helyzet)
vagy hátramenetbe ( R
helyzet).
)
Engedje ki a parkolóféket.
)
Emelje fel a lábát a fékpedálról,
majd adjon gázt.
Indítás
143
6 fokozatú vezérelt mechanikus
sebességváltó
Page 24 of 336
i
22

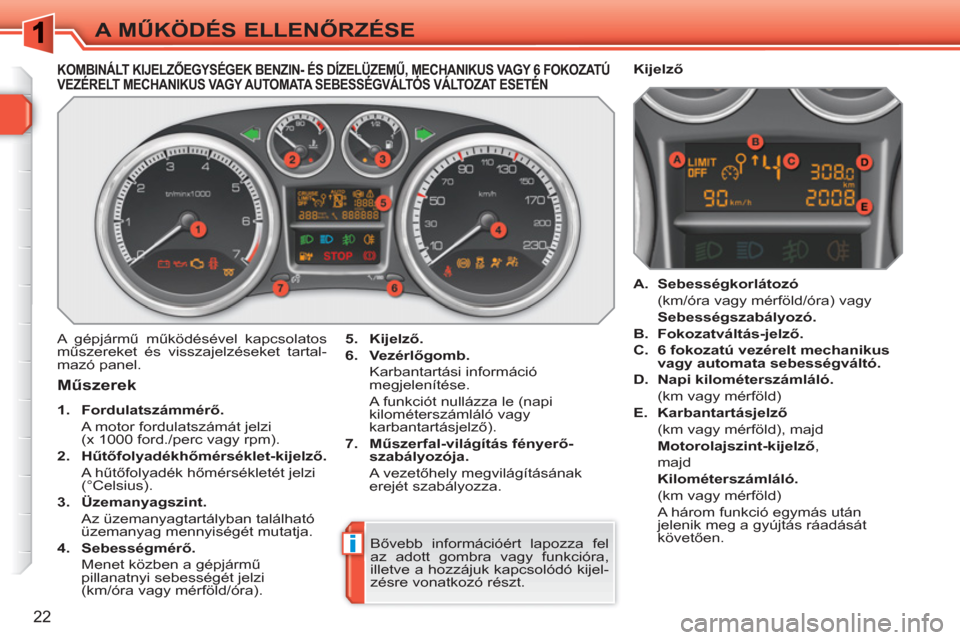

A MŰKÖDÉS ELLENŐRZÉSE
KOMBINÁLT KIJELZŐEGYSÉGEK BENZIN- ÉS DÍZELÜZEMŰ, MECHANIKUS VAGY 6 FOKOZATÚ VEZÉRELT MECHANIKUS VAGY AUTOMATA SEBESSÉGVÁLTÓS VÁLTOZAT ESETÉN ,,
A gépjármű működésével kapcsolatos
műszereket és visszajelzéseket tartal-
mazó panel.
5.
Kijelző.
6.
Vezérlőgomb.
Karbantartási információ
megjelenítése.
A funkciót nullázza le (napi
kilométerszámláló vagy
karbantartásjelző).
7.
Műszerfal-világítás fényerő-
szabályozója.
A vezetőhely megvilágításának
erejét szabályozza.
Műszerek
1.
Fordulatszámmérő.
A motor fordulatszámát jelzi
(x 1000 ford./perc vagy rpm).
2.
Hűtőfolyadékhőmérséklet-kijelző.
A hűtőfolyadék hőmérsékletét jelzi
(°Celsius).
3.
Üzemanyagszint.
Az üzemanyagtartályban található
üzemanyag mennyiségét mutatja.
4.
Sebességmérő.
Menet közben a gépjármű
pillanatnyi sebességét jelzi
(km/óra vagy mérföld/óra).
A.
Sebességkorlátozó
(km/óra vagy mérföld/óra) vagy
Sebességszabályozó.
B.
Fokozatváltás-jelző.
C.
6 fokozatú vezérelt mechanikus
vagy automata sebességváltó.
D.
Napi kilométerszámláló.
(km vagy mérföld)
E.
Karbantartásjelző
(km vagy mérföld), majd
Motorolajszint-kijelző
,
majd
Kilométerszámláló.
(km vagy mérföld)
A három funkció egymás után
jelenik meg a gyújtás ráadását
követő
en.
Kijelző
Bővebb információért lapozza fel
az adott gombra vagy funkcióra,
illetve a hozzájuk kapcsolódó kijel-
zésre vonatkozó részt.

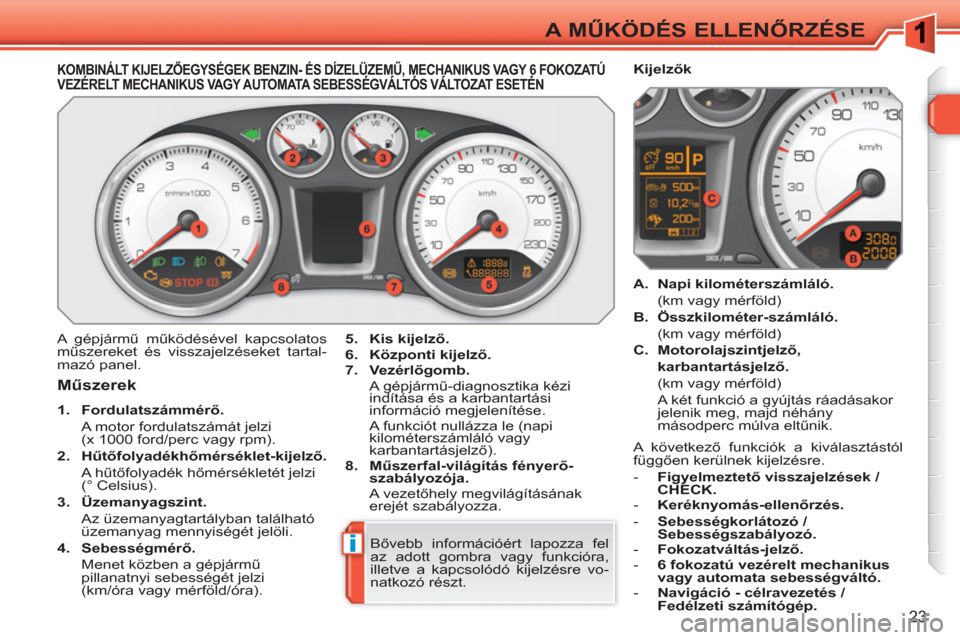

Page 25 of 336
i
23
A MŰKÖDÉS ELLENŐRZÉSE
KOMBINÁLT KIJELZŐEGYSÉGEK BENZIN- ÉS DÍZELÜZEMŰ, MECHANIKUS VAGY 6 FOKOZATÚVEZÉRELT MECHANIKUS VAGY AUTOMATA SEBESSÉGVÁLTÓS VÁLTOZAT ESETÉN ,,
A gépjármű működésével kapcsolatos
műszereket és visszajelzéseket tartal-
mazó panel.
5.
Kis kijelző.
6.
Központi
kijelző.
7.
Vezérlőgomb.
A gépjármű-diagnosztika kézi
indítása és a karbantartási
információ megjelenítése.
A funkciót nullázza le (napi
kilométerszámláló vagy
karbantartásjelző).
8.
Műszerfal-világítás fényerő-
szabályozója.
A vezetőhely megvilágításának
erejét szabályozza.
Műszerek
1.
Fordulatszámmérő.
A motor fordulatszámát jelzi
(x 1000 ford/perc vagy rpm).
2.
Hűtőfolyadékhőmérséklet-kijelző.
A hűtőfolyadék hőmérsékletét jelzi
(° Celsius).
3.
Üzemanyagszint.
Az üzemanyagtartályban található
üzemanyag mennyiségét jelöli.
4.
Sebességmérő.
Menet közben a gépjármű
pillanatnyi sebességét jelzi
(km/óra vagy mérföld/óra).
A.
Napi kilométerszámláló.
(km vagy mérföld)
B.
Összkilométer-számláló.
(km vagy mérföld)
C.
Motorolajszintjelző,
karbantartásjelző.
(km vagy mérföld)
A két funkció a gyújtás ráadásakor
jelenik meg, majd néhány
másodperc múlva eltűnik.
Kijelzők
Bővebb információért lapozza fel
az adott gombra vagy funkcióra,
illetve a kapcsolódó kijelzésre vo-
natkozó részt. A következő funkciók a kiválasztástól
függően kerülnek kijelzésre.
- Figyelmeztető visszajelzések /
CHECK.
- Ker
é
knyom
á
s-ellenőrzés
.
- Sebességkorlátozó /
Sebességszabályozó.
- Fokozatváltás-jelző.
- 6 fokozatú vezérelt mechanikus
vagy automata sebességváltó.
- Navigáció - célravezetés /
Fedélzeti számítógép.
Page 26 of 336
i
24
A MŰKÖDÉS ELLENŐRZÉSE

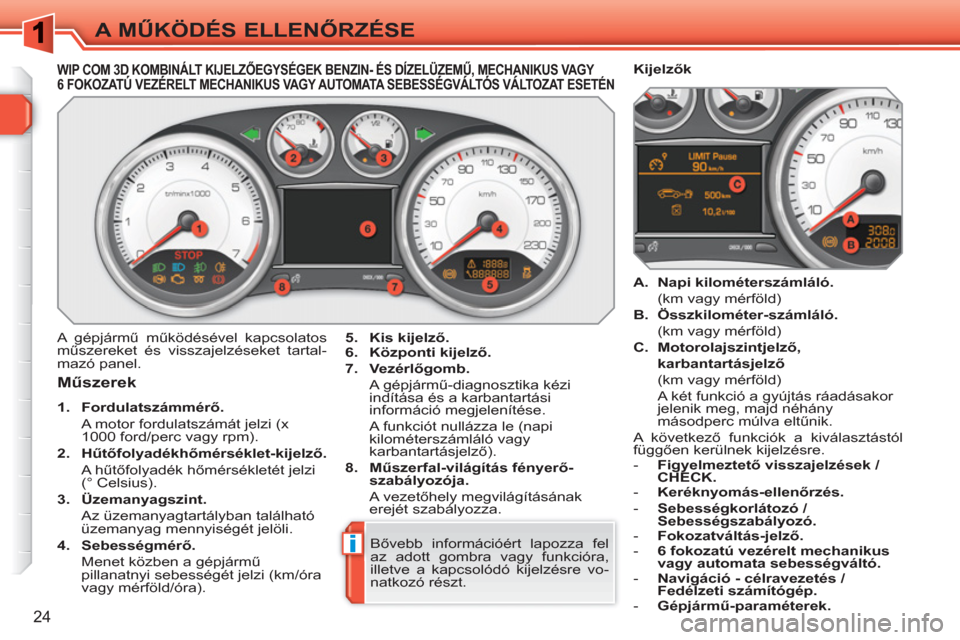

WIP COM 3D KOMBINÁLT KIJELZŐEGYSÉGEK BENZIN- ÉS DÍZELÜZEMŰ, MECHANIKUS VAGY 6 FOKOZATÚ VEZÉRELT MECHANIKUS VAGY AUTOMATA SEBESSÉGVÁLTÓS VÁLTOZAT ESETÉN,,
Műszerek
1.
Fordulatszámmérő.
A motor fordulatszámát jelzi (x
1000 ford/perc vagy rpm).
2.
Hűtőfolyadékhőmérséklet-kijelző.
A hűtőfolyadék hőmérsékletét jelzi
(° Celsius).
3.
Üzemanyagszint.
Az üzemanyagtartályban található
üzemanyag mennyiségét jelöli.
4.
Sebességmérő.
Menet közben a gépjármű
pillanatnyi sebességét jelzi (km/óra
vagy mérföld/óra).
A.
Napi kilométerszámláló.
(km vagy mérföld)
B.
Összkilométer-számláló.
(km vagy mérföld)
C.
Motorolajszintjelző,
k
arbantartásjelző
(km vagy mérföld)
A két funkció a gyújtás ráadásakor
jelenik meg, majd néhány
másodperc múlva eltűnik.
A következő funkciók a kiválasztástól
függően kerülnek kijelzésre.
- Figyelmeztető visszajelzések /
CHECK.
- Ker
é
knyom
á
s-ellenő
rzés
.
- Sebességkorlátozó /
Sebességszabályozó.
- Fokozatváltás-jelző.
- 6 fokozatú vezérelt mechanikus
vagy automata sebességváltó.
- Navigáció - célravezetés /
Fedélzeti számítógép.
- Gépjármű
-
paramé
terek
.
A gépjármű működésével kapcsolatos
műszereket és visszajelzéseket tartal-
mazó panel.
Kijelzők
5.
Kis kijelző.
6.
Központi
kijelző.
7.
Vezérlőgomb.
A gépjármű-diagnosztika kézi
indítása és a karbantartási
információ megjelenítése.
A funkciót nullázza le (napi
kilométerszámláló vagy
karbantartásjelző).
8.
Műszerfal-világítás fényerő-
szabályozója.
A vezetőhely megvilágításának
erejét szabályozza.
Bő
vebb információért lapozza fel
az adott gombra vagy funkcióra,
illetve a kapcsolódó kijelzésre vo-
natkozó részt.

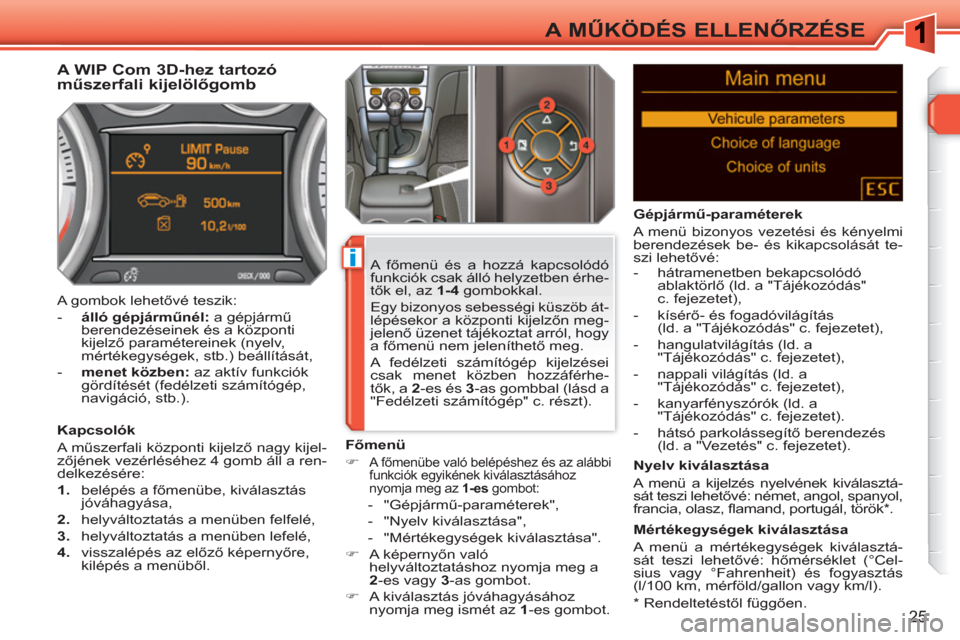

Page 27 of 336
i
25
A MŰKÖDÉS ELLENŐRZÉSE
*
Rendeltetéstől függően.
A WIP Com 3D-hez tartozó
műszerfali kijelölőgomb
Kapcsolók
A műszerfali központi kijelző nagy kijel-
zőjének vezérléséhez 4 gomb áll a ren-
delkezésére:
1.
belépés a főmenübe, kiválasztás
jóváhagyása,
2.
helyváltoztatás a menüben felfelé,
3.
helyváltoztatás a menüben lefelé,
4.
visszalépés az előző képernyőre,
kilépés a menüből.
Főmenü
)
A főmenübe való belépéshez és az alábbi
funkciók egyikének kiválasztásához
nyomja meg az 1-es
gombot:
- "Gépjármű-paraméterek",
- "Nyelv kiválasztása",
- "Mértékegységek kiválasztása".
)
A képernyőn való
helyváltoztatáshoz nyomja meg a
2
-es vagy 3
-as gombot.
)
A kiválasztás jóváhagyásához
nyomja meg ismét az 1
-es gombot.
A főmenü és a hozzá kapcsolódó
funkciók csak álló helyzetben érhe-
tők el, az 1-4
gombokkal.
Egy bizonyos sebességi küszöb át-
lépésekor a központi kijelzőn meg-
jelenő üzenet tájékoztat arról, hogy
a főmenü nem jeleníthető meg.
A fedélzeti számítógép kijelzései
csak menet közben hozzáférhe-
tők, a 2
-es és 3
-as gombbal (lásd a
"Fedélzeti számítógép" c. részt). A gombok lehetővé teszik:
- álló gépjárműnél:
a gépjármű
berendezéseinek és a központi
kijelző paramétereinek (nyelv,
mértékegységek, stb.) beállítását,
- menet közben:
az aktív funkciók
gördítését (fedélzeti számítógép,
navigáció, stb.).
Gépjármű-paraméterek
A menü bizonyos vezetési és kényelmi
berendezések be- és kikapcsolását te-
szi lehetővé:
- hátramenetben bekapcsolódó
ablaktörlő (ld. a "Tájékozódás"
c. fejezetet),
- kísérő- és fogadóvilágítás
(ld. a "Tájékozódás" c. fejezetet),
- hangulatvilágítás (ld. a
"Tájékozódás" c. fejezetet),
- nappali világítás (ld. a
"Tájékozódás" c. fejezetet),
- kanyarfényszórók (ld. a
"Tájékozódás" c. fejezetet).
- hátsó parkolássegítő berendezés
(ld. a "Vezetés" c. fejezetet).
Nyelv kiválasztása
A menü a kijelzés nyelvének kiválasztá-
sát teszi lehetővé: német, angol, spanyol,
francia, olasz, fl amand, portugál, török * .
Mértékegységek kiválasztása
A menü a mértékegységek kiválasztá-
sát teszi lehetővé: hőmérséklet (°Cel-
sius vagy °Fahrenheit) és fogyasztás
(l/100 km, mérföld/gallon vagy km/l).
Page 28 of 336
!
26
A MŰKÖDÉS ELLENŐRZÉSE

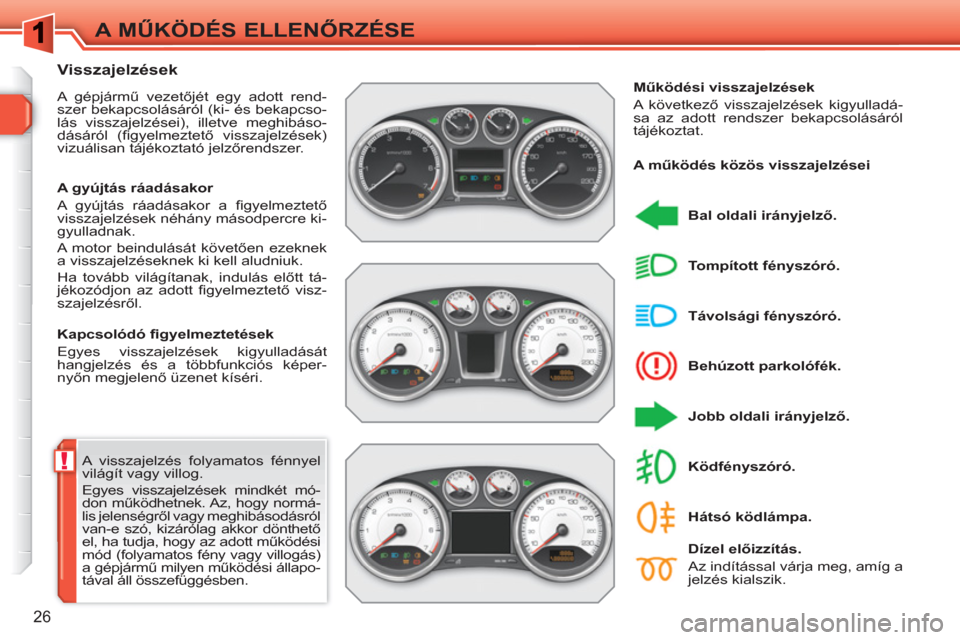

A visszajelzés folyamatos fénnyel
világít vagy villog.
Egyes visszajelzések mindkét mó-
don működhetnek. Az, hogy normá-
lis jelenségről vagy meghibásodásról
van-e szó, kizárólag akkor dönthető
el, ha tudja, hogy az adott működési
mód (folyamatos fény vagy villogás)
a gépjármű milyen működési állapo-
tával áll összefüggésben.
Visszajelzések
A gépjármű vezetőjét egy adott rend-
szer bekapcsolásáról (ki- és bekapcso-
lás visszajelzései), illetve meghibáso-
dásáról (fi gyelmeztető visszajelzések)
vizuálisan tájékoztató jelzőrendszer.
Kapcsolódó fi gyelmeztetések
Egyes visszajelzések kigyulladását
hangjelzés és a többfunkciós képer-
nyőn megjelenő üzenet kíséri.
Működési visszajelzések
A következő visszajelzések kigyulladá-
sa az adott rendszer bekapcsolásáról
tájékoztat.
Bal oldali irányjelző.
Behúzott parkolófék.
Jobb oldali irányjelző.
Távolsági fényszóró.
Tompított fényszóró.
Dízel előizzítás .
Az indítással várja meg, amíg a
jelzés kialszik.
Ködfényszóró.
A gyújtás ráadásakor
A gyújtás ráadásakor a fi gyelmeztető
visszajelzések néhány másodpercre ki-
gyulladnak.
A motor beindulását követően ezeknek
a visszajelzéseknek ki kell aludniuk.
Ha tovább világítanak, indulás előtt tá-
jékozódjon az adott fi gyelmeztető visz-
szajelzésről.
A működés közös visszajelzései
Hátsó ködlámpa.
Page 29 of 336
27
A MŰKÖDÉS ELLENŐRZÉSE

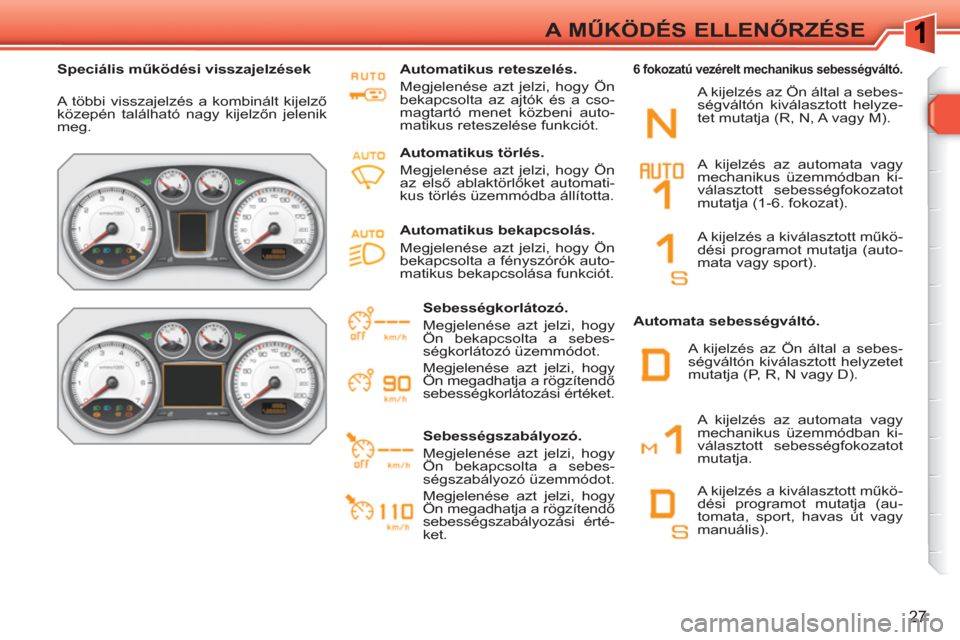

Speciális működési visszajelzések
A többi visszajelzés a kombinált kijelző
közepén található nagy kijelzőn jelenik
meg.
Automatikus reteszelés.
Megjelenése azt jelzi, hogy Ön
bekapcsolta az ajtók és a cso-
magtartó menet közbeni auto-
matikus reteszelése funkciót.
Sebességkorlátozó.
Megjelenése azt jelzi, hogy
Ön bekapcsolta a sebes-
ségkorlátozó üzemmódot.
Megjelenése azt jelzi, hogy
Ön megadhatja a rögzítendő
sebességkorlátozási értéket.
Sebességszabályozó.
Megjelenése azt jelzi, hogy
Ön bekapcsolta a sebes-
ségszabályozó üzemmódot.
Megjelenése azt jelzi, hogy
Ön megadhatja a rögzítendő
sebességszabályozási érté-
ket.
Automata sebességváltó. A kijelzés az Ön által a sebes-
ségváltón kiválasztott helyze-
tet mutatja (R, N, A vagy M).
Automatikus törlés.
Megjelenése azt jelzi, hogy Ön
az első ablaktörlőket automati-
kus törlés üzemmódba állította.
Automatikus bekapcsolás.
Megjelenése azt jelzi, hogy Ön
bekapcsolta a fényszórók auto-
matikus bekapcsolása funkciót.
A kijelzés az automata vagy
mechanikus üzemmódban ki-
választott sebességfokozatot
mutatja (1-6. fokozat).
A kijelzés a kiválasztott műkö-
dési programot mutatja (auto-
mata vagy sport).
A kijelzés az automata vagy
mechanikus üzemmódban ki-
választott sebességfokozatot
mutatja.
A kijelzés a kiválasztott műkö-
dési programot mutatja (au-
tomata, sport, havas út vagy
manuális).
6 fokozatú vezérelt mechanikus sebességváltó.
A kijelzés az Ön által a sebes-
ségváltón kiválasztott helyzetet
mutatja (P, R, N vagy D).
Page 30 of 336

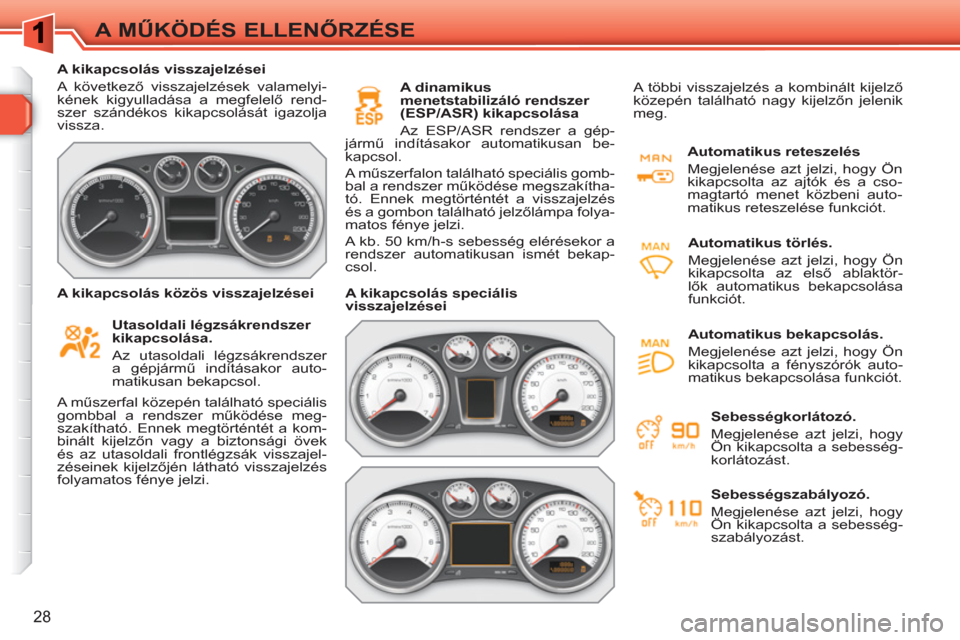

28
A MŰKÖDÉS ELLENŐRZÉSE
A kikapcsolás visszajelzései
A következő visszajelzések valamelyi-
kének kigyulladása a megfelelő rend-
szer szándékos kikapcsolását igazolja
vissza.
Utasoldali légzsákrendszer
kikapcsolása.
Az utasoldali légzsákrendszer
a gépjármű indításakor auto-
matikusan bekapcsol.
A műszerfal közepén található speciális
gombbal a rendszer működése meg-
szakítható. Ennek megtörténtét a kom-
binált kijelzőn vagy a biztonsági övek
és az utasoldali frontlégzsák visszajel-
zéseinek kijelzőjén látható visszajelzés
folyamatos fénye jelzi.
A dinamikus
menetstabilizáló rendszer
(ESP/ASR) kikapcsolása
Az ESP/ASR rendszer a gép-
jármű indításakor automatikusan be-
kapcsol.
A műszerfalon található speciális gomb-
bal a rendszer működése megszakítha-
tó. Ennek megtörténtét a visszajelzés
és a gombon található jelzőlámpa folya-
matos fénye jelzi.
A kb. 50 km/h-s sebesség elérésekor a
rendszer automatikusan ismét bekap-
csol.
A kikapcsolás közös visszajelzései
A kikapcsolás speciális
visszajelzései
Automatikus reteszelés
Megjelenése azt jelzi, hogy Ön
kikapcsolta az ajtók és a cso-
magtartó menet közbeni auto-
matikus reteszelése funkciót.
Automatikus törlés.
Megjelenése azt jelzi, hogy Ön
kikapcsolta az első ablaktör-
lők automatikus bekapcsolása
funkciót. A többi visszajelzés a kombinált kijelző
közepén található nagy kijelzőn jelenik
meg.
Sebességkorlátozó.
Megjelenése azt jelzi, hogy
Ön kikapcsolta a sebesség-
korlátozást.
Sebességszabályozó.
Megjelenése azt jelzi, hogy
Ön kikapcsolta a sebesség-
szabályozást.
Automatikus bekapcsolás.
Megjelenése azt jelzi, hogy Ön
kikapcsolta a fényszórók auto-
matikus bekapcsolása funkciót.
