Peugeot 308 SW BL 2011 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF-Größe: 40.28 MB

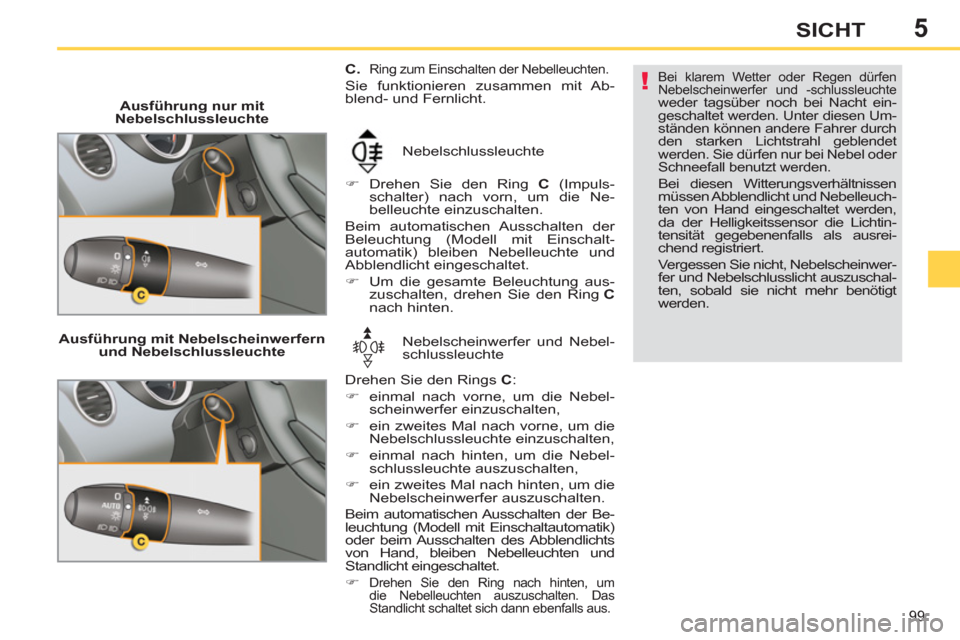

Page 101 of 356
5
!
99
SICHT
Ausführung nur mit
Nebelschlussleuchte
Nebelschlussleuchte
)
Drehen Sie den Ring C
(Impuls-
schalter) nach vorn, um die Ne-
belleuchte einzuschalten.
Beim automatischen Ausschalten der
Beleuchtung (Modell mit Einschalt-
automatik) bleiben Nebelleuchte und
Abblendlicht eingeschaltet.
)
Um die gesamte Beleuchtung aus-
zuschalten, drehen Sie den Ring C
nach hinten.
Bei klarem Wetter oder Regen dürfen
Nebelscheinwerfer und -schlussleuchte
weder tagsüber noch bei Nacht ein-
geschaltet werden. Unter diesen Um-
ständen können andere Fahrer durch
den starken Lichtstrahl geblendet
werden. Sie dürfen nur bei Nebel oder
Schneefall benutzt werden.
Bei diesen Witterungsverhältnissen
müssen Abblendlicht und Nebelleuch-
ten von Hand eingeschaltet werden,
da der Helligkeitssensor die Lichtin-
tensität gegebenenfalls als ausrei-
chend registriert.
Vergessen Sie nicht, Nebelscheinwer-
fer und Nebelschlusslicht auszuschal-
ten, sobald sie nicht mehr benötigt
werden.
Ausführung mit Nebelscheinwerfern
und Nebelschlussleuchte Nebelscheinwerfer und Nebel-
schlussleuchte
Drehen Sie den Rings C
:
)
einmal nach vorne, um die Nebel-
scheinwerfer einzuschalten,
)
ein zweites Mal nach vorne, um die
Nebelschlussleuchte einzuschalten,
)
einmal nach hinten, um die Nebel-
schlussleuchte auszuschalten,
)
ein zweites Mal nach hinten, um die
Nebelscheinwerfer auszuschalten.
Beim automatischen Ausschalten der Be-
leuchtung (Modell mit Einschaltautomatik)
oder beim Ausschalten des Abblendlichts
von Hand, bleiben Nebelleuchten und
Standlicht eingeschaltet.
)
Drehen Sie den Ring nach hinten, um
die Nebelleuchten auszuschalten. Das
Standlicht schaltet sich dann ebenfalls aus.
C.
Ring zum Einschalten der Nebelleuchten.
Sie funktionieren zusammen mit Ab-
blend- und Fernlicht.

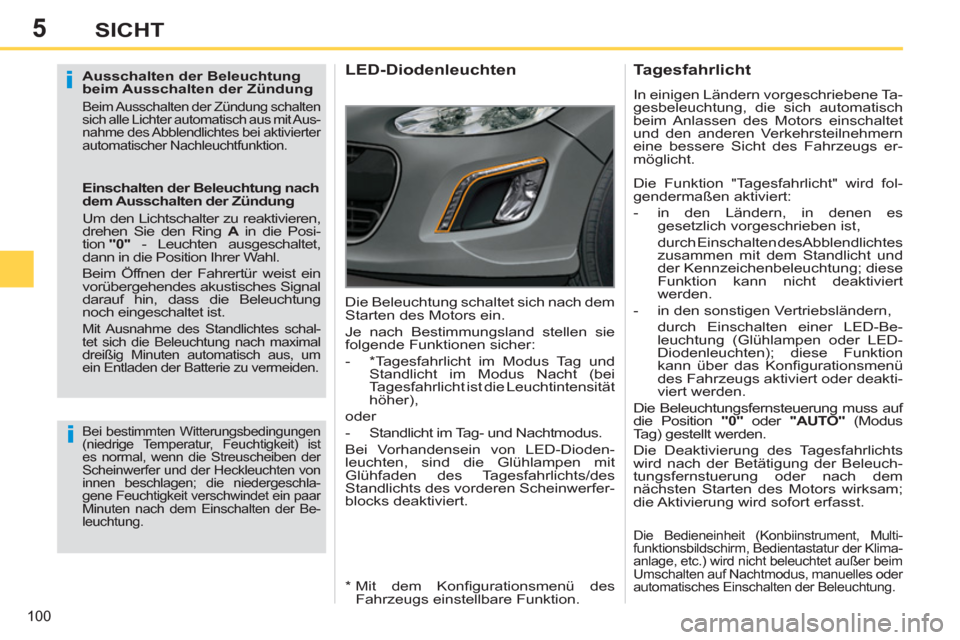

Page 102 of 356
5
i
i
100
SICHT
Ausschalten der Beleuchtung
beim Ausschalten der Zündung
Beim Ausschalten der Zündung schalten
sich alle Lichter automatisch aus mit Aus-
nahme des Abblendlichtes bei aktivierter
automatischer Nachleuchtfunktion.
Einschalten der Beleuchtung nach
dem Ausschalten der Zündung
Um den Lichtschalter zu reaktivieren,
drehen Sie den Ring A
in die Posi-
tion "0"
- Leuchten ausgeschaltet,
dann in die Position Ihrer Wahl.
Beim Öffnen der Fahrertür weist ein
vorübergehendes akustisches Signal
darauf hin, dass die Beleuchtung
noch eingeschaltet ist.
Mit Ausnahme des Standlichtes schal-
tet sich die Beleuchtung nach maximal
dreißig Minuten automatisch aus, um
ein Entladen der Batterie zu vermeiden.
LED-Diodenleuchten
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschla-
gene Feuchtigkeit verschwindet ein paar
Minuten nach dem Einschalten der Be-
leuchtung.
Tagesfahrlicht
In einigen Ländern vorgeschriebene Ta-
gesbeleuchtung, die sich automatisch
beim Anlassen des Motors einschaltet
und den anderen Verkehrsteilnehmern
eine bessere Sicht des Fahrzeugs er-
möglicht.
Die Funktion "Tagesfahrlicht" wird fol-
gendermaßen aktiviert:
- in den Ländern, in denen es
gesetzlich vorgeschrieben ist,
durch Einschalten des Abblendlichtes
zusammen mit dem Standlicht und
der Kennzeichenbeleuchtung; diese
Funktion kann nicht deaktiviert
werden.
- in den sonstigen Vertriebsländern,
durch Einschalten einer LED-Be-
leuchtung (Glühlampen oder LED-
Diodenleuchten); diese Funktion
kann über das Konfi gurationsmenü
des Fahrzeugs aktiviert oder deakti-
viert werden.
Die Beleuchtungsfernsteuerung muss auf
die Position "0"
oder "AUTO"
(Modus
Tag) gestellt werden.
Die Deaktivierung des Tagesfahrlichts
wird nach der Betätigung der Beleuch-
tungsfernstuerung oder nach dem
nächsten Starten des Motors wirksam;
die Aktivierung wird sofort erfasst.
Die Bedieneinheit (Konbiinstrument, Multi-
funktionsbildschirm, Bedientastatur der Klima-
anlage, etc.) wird nicht beleuchtet außer beim
Umschalten auf Nachtmodus, manuelles oder
automatisches Einschalten der Beleuchtung.
Die Beleuchtung schaltet sich nach dem
Starten des Motors ein.
Je nach Bestimmungsland stellen sie
folgende Funktionen sicher:
- * Tagesfahrlicht im Modus Tag und
Standlicht im Modus Nacht (bei
Tagesfahrlicht ist die Leuchtintensität
höher),
oder
- Standlicht im Tag- und Nachtmodus.
Bei Vorhandensein von LED-Dioden-
leuchten, sind die Glühlampen mit
Glühfaden des Tagesfahrlichts/des
Standlichts des vorderen Scheinwerfer-
blocks deaktiviert.
*
Mit dem Konfi gurationsmenü des
Fahrzeugs einstellbare Funktion.

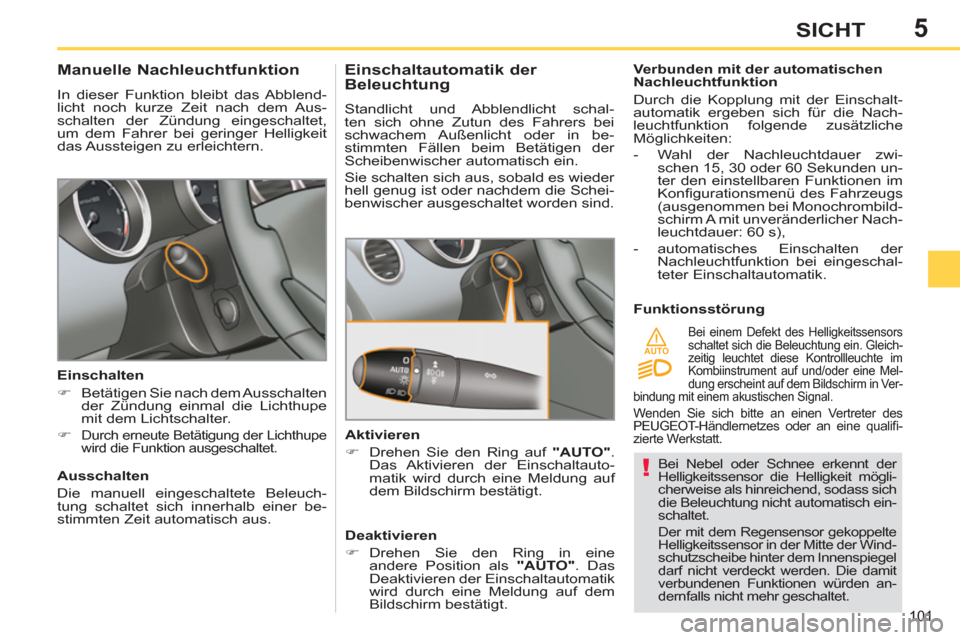

Page 103 of 356
5
!
AUTO
101
SICHT
Bei Nebel oder Schnee erkennt der
Helligkeitssensor die Helligkeit mögli-
cherweise als hinreichend, sodass sich
die Beleuchtung nicht automatisch ein-
schaltet.
Der mit dem Regensensor gekoppelte
Helligkeitssensor in der Mitte der Wind-
schutzscheibe hinter dem Innenspiegel
darf nicht verdeckt werden. Die damit
verbundenen Funktionen würden an-
dernfalls nicht mehr geschaltet.
Verbunden mit der automatischen
Nachleuchtfunktion
Durch die Kopplung mit der Einschalt-
automatik ergeben sich für die Nach-
leuchtfunktion folgende zusätzliche
Möglichkeiten:
- Wahl der Nachleuchtdauer zwi-
schen 15, 30 oder 60 Sekunden un-
ter den einstellbaren Funktionen im
Konfi gurationsmenü des Fahrzeugs
(ausgenommen bei Monochrombild-
schirm A mit unveränderlicher Nach-
leuchtdauer: 60 s),
- automatisches Einschalten der
Nachleuchtfunktion bei eingeschal-
teter Einschaltautomatik.
Funktionsstörung
Bei einem Defekt des Helligkeitssensors
schaltet sich die Beleuchtung ein. Gleich-
zeitig leuchtet diese Kontrollleuchte im
Kombiinstrument auf und/oder eine Mel-
dung erscheint auf dem Bildschirm in Ver-
bindung mit einem akustischen Signal.
Wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifi -
zierte Werkstatt.
Manuelle Nachleuchtfunktion
In dieser Funktion bleibt das Abblend-
licht noch kurze Zeit nach dem Aus-
schalten der Zündung eingeschaltet,
um dem Fahrer bei geringer Helligkeit
das Aussteigen zu erleichtern.
Einschalten
)
Betätigen Sie nach dem Ausschalten
der Zündung einmal die Lichthupe
mit dem Lichtschalter.
)
Durch erneute Betätigung der Lichthupe
wird die Funktion ausgeschaltet.
Ausschalten
Die manuell eingeschaltete Beleuch-
tung schaltet sich innerhalb einer be-
stimmten Zeit automatisch aus.
Einschaltautomatik der
Beleuchtung
Standlicht und Abblendlicht schal-
ten sich ohne Zutun des Fahrers bei
schwachem Außenlicht oder in be-
stimmten Fällen beim Betätigen der
Scheibenwischer automatisch ein.
Sie schalten sich aus, sobald es wieder
hell genug ist oder nachdem die Schei-
benwischer ausgeschaltet worden sind.
Aktivieren
)
Drehen Sie den Ring auf "AUTO"
.
Das Aktivieren der Einschaltauto-
matik wird durch eine Meldung auf
dem Bildschirm bestätigt.
Deaktivieren
)
Drehen Sie den Ring in eine
andere Position als "AUTO"
. Das
Deaktivieren der Einschaltautomatik
wird durch eine Meldung auf dem
Bildschirm bestätigt.

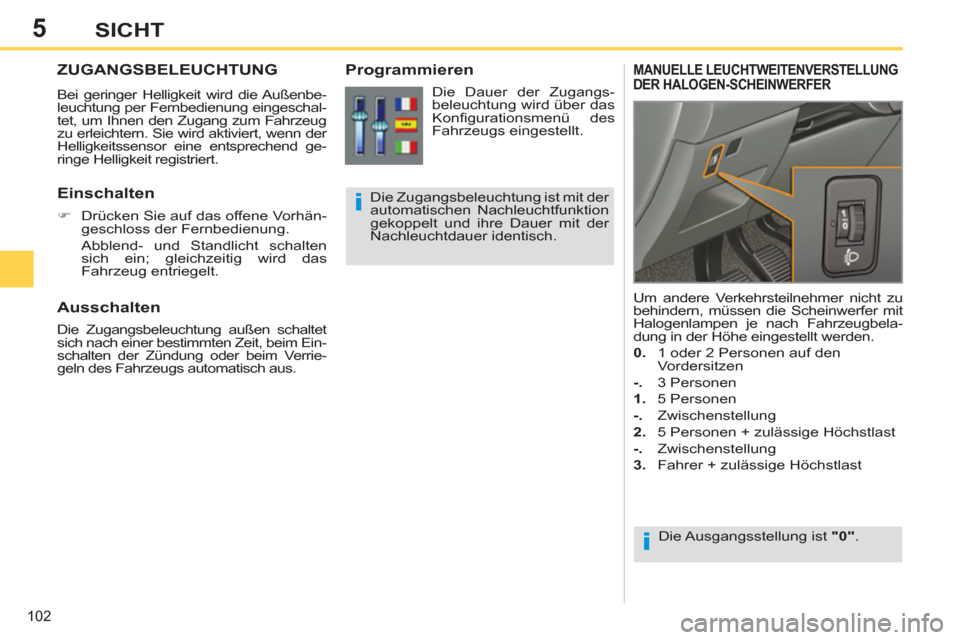

Page 104 of 356
5
i
i
102
SICHT
ZUGANGSBELEUCHTUNG
Bei geringer Helligkeit wird die Außenbe-
leuchtung per Fernbedienung eingeschal-
tet, um Ihnen den Zugang zum Fahrzeug
zu erleichtern. Sie wird aktiviert, wenn der
Helligkeitssensor eine entsprechend ge-
ringe Helligkeit registriert.
Einschalten
)
Drücken Sie auf das offene Vorhän-
geschloss der Fernbedienung.
Abblend- und Standlicht schalten
sich ein; gleichzeitig wird das
Fahrzeug entriegelt.
Programmieren
Die Dauer der Zugangs-
beleuchtung wird über das
Konfi gurationsmenü des
Fahrzeugs eingestellt.
Die Zugangsbeleuchtung ist mit der
automatischen Nachleuchtfunktion
gekoppelt und ihre Dauer mit der
Nachleuchtdauer identisch.
MANUELLE LEUCHTWEITENVERSTELLUNG
DER HALOGEN-SCHEINWERFER
Die Ausgangsstellung ist "0"
.
Um andere Verkehrsteilnehmer nicht zu
behindern, müssen die Scheinwerfer mit
Halogenlampen je nach Fahrzeugbela-
dung in der Höhe eingestellt werden.
0.
1 oder 2 Personen auf den
Vordersitzen
-.
3 Personen
1.
5 Personen
-.
Zwischenstellung
2.
5 Personen + zulässige Höchstlast
-.
Zwischenstellung
3.
Fahrer + zulässige Höchstlast
Ausschalten
Die Zugangsbeleuchtung außen schaltet
sich nach einer bestimmten Zeit, beim Ein-
schalten der Zündung oder beim Verrie-
geln des Fahrzeugs automatisch aus.

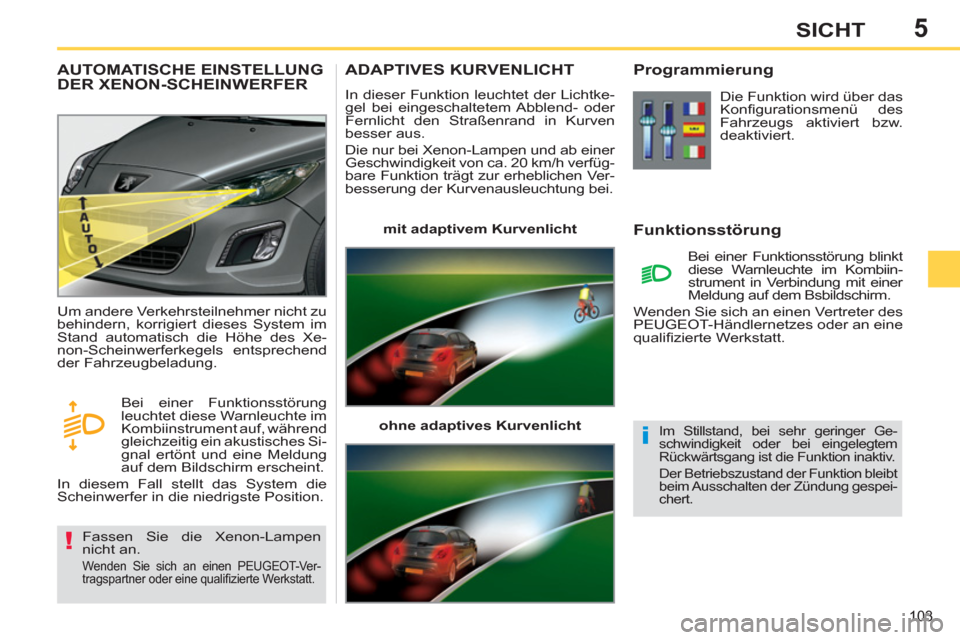

Page 105 of 356
5
!
i
103
SICHT
ADAPTIVES KURVENLICHT
In dieser Funktion leuchtet der Lichtke-
gel bei eingeschaltetem Abblend- oder
Fernlicht den Straßenrand in Kurven
besser aus.
Die nur bei Xenon-Lampen und ab einer
Geschwindigkeit von ca. 20 km/h verfüg-
bare Funktion trägt zur erheblichen Ver-
besserung der Kurvenausleuchtung bei.
mit adaptivem Kurvenlicht
ohne adaptives Kurvenlicht
Programmierung
Funktionsstörung
Die Funktion wird über das
Konfi gurationsmenü des
Fahrzeugs aktiviert bzw.
deaktiviert.
Bei einer Funktionsstörung blinkt
diese Warnleuchte im Kombiin-
strument in Verbindung mit einer
Meldung auf dem Bsbildschirm.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifi zierte Werkstatt.
AUTOMATISCHE EINSTELLUNG
DER XENON-SCHEINWERFER
Fassen Sie die Xenon-Lampen
nicht an.
Wenden Sie sich an einen PEUGEOT-Ver-
tragspartner oder eine qualifi zierte Werkstatt.
Um andere Verkehrsteilnehmer nicht zu
behindern, korrigiert dieses System im
Stand automatisch die Höhe des Xe-
non-Scheinwerferkegels entsprechend
der Fahrzeugbeladung.
Bei einer Funktionsstörung
leuchtet diese Warnleuchte im
Kombiinstrument auf, während
gleichzeitig ein akustisches Si-
gnal ertönt und eine Meldung
auf dem Bildschirm erscheint.
In diesem Fall stellt das System die
Scheinwerfer in die niedrigste Position.
Im Stillstand, bei sehr geringer Ge-
schwindigkeit oder bei eingelegtem
Rückwärtsgang ist die Funktion inaktiv.
Der Betriebszustand der Funktion bleibt
beim Ausschalten der Zündung gespei-
chert.

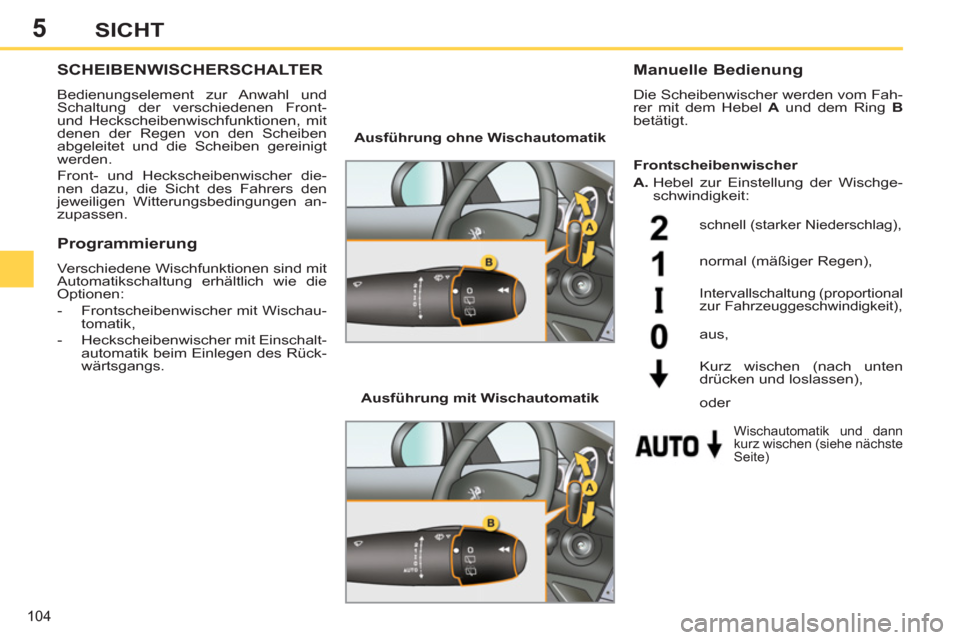

Page 106 of 356
5
104
SICHT
SCHEIBENWISCHERSCHALTER
Bedienungselement zur Anwahl und
Schaltung der verschiedenen Front-
und Heckscheibenwischfunktionen, mit
denen der Regen von den Scheiben
abgeleitet und die Scheiben gereinigt
werden.
Front- und Heckscheibenwischer die-
nen dazu, die Sicht des Fahrers den
jeweiligen Witterungsbedingungen an-
zupassen.
Manuelle Bedienung
Die Scheibenwischer werden vom Fah-
rer mit dem Hebel A
und dem Ring B
betätigt.
Ausführung ohne Wischautomatik
Ausführung mit Wischautomatik
schnell (starker Niederschlag),
normal (mäßiger Regen),
Intervallschaltung (proportional
zur Fahrzeuggeschwindigkeit),
Wischautomatik und dann
kurz wischen (siehe nächste
Seite)
aus,
Kurz wischen (nach unten
drücken und loslassen),
Programmierung
Verschiedene Wischfunktionen sind mit
Automatikschaltung erhältlich wie die
Optionen:
- Frontscheibenwischer mit Wischau-
tomatik,
- Heckscheibenwischer mit Einschalt-
automatik beim Einlegen des Rück-
wärtsgangs.
Frontscheibenwischer
A.
Hebel zur Einstellung der Wischge-
schwindigkeit:
oder
Page 107 of 356

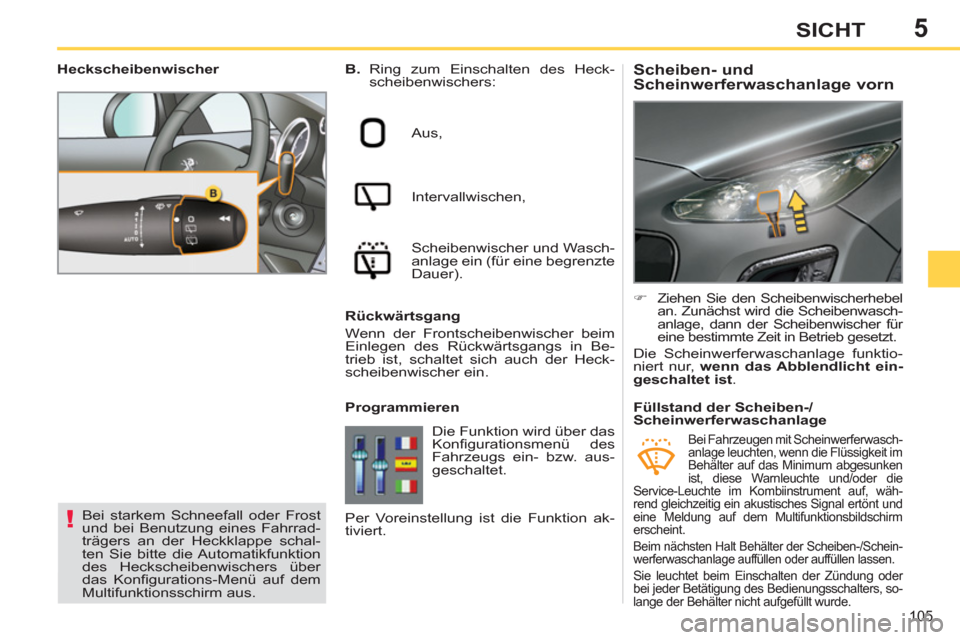

5
!
105
SICHT
Scheiben- und
Scheinwerferwaschanlage vorn
B.
Ring zum Einschalten des Heck-
scheibenwischers:
Aus,
Intervallwischen,
Scheibenwischer und Wasch-
anlage ein (für eine begrenzte
Dauer).
Programmieren
)
Ziehen Sie den Scheibenwischerhebel
an. Zunächst wird die Scheibenwasch-
anlage, dann der Scheibenwischer für
eine bestimmte Zeit in Betrieb gesetzt.
Die Scheinwerferwaschanlage funktio-
niert nur, wenn
das Abblendlicht ein-
geschaltet ist
.
Heckscheibenwischer
Bei starkem Schneefall oder Frost
und bei Benutzung eines Fahrrad-
trägers an der Heckklappe schal-
ten Sie bitte die Automatikfunktion
des Heckscheibenwischers über
das Konfi gurations-Menü auf dem
Multifunktionsschirm aus.
Füllstand der Scheiben-/
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerferwasch-
anlage leuchten, wenn die Flüssigkeit im
Behälter auf das Minimum abgesunken
ist, diese Warnleuchte und/oder die
Service-Leuchte im Kombiinstrument auf, wäh-
rend gleichzeitig ein akustisches Signal ertönt und
eine Meldung auf dem Multifunktionsbildschirm
erscheint.
Beim nächsten Halt Behälter der Scheiben-/Schein-
werferwaschanlage auffüllen oder auffüllen lassen.
Sie leuchtet beim Einschalten der Zündung oder
bei jeder Betätigung des Bedienungsschalters, so-
lange der Behälter nicht aufgefüllt wurde.
Die Funktion wird über das
Konfi gurationsmenü des
Fahrzeugs ein- bzw. aus-
geschaltet.
Rückwärtsgang
Wenn der Frontscheibenwischer beim
Einlegen des Rückwärtsgangs in Be-
trieb ist, schaltet sich auch der Heck-
scheibenwischer ein.
Per Voreinstellung ist die Funktion ak-
tiviert.
Page 108 of 356

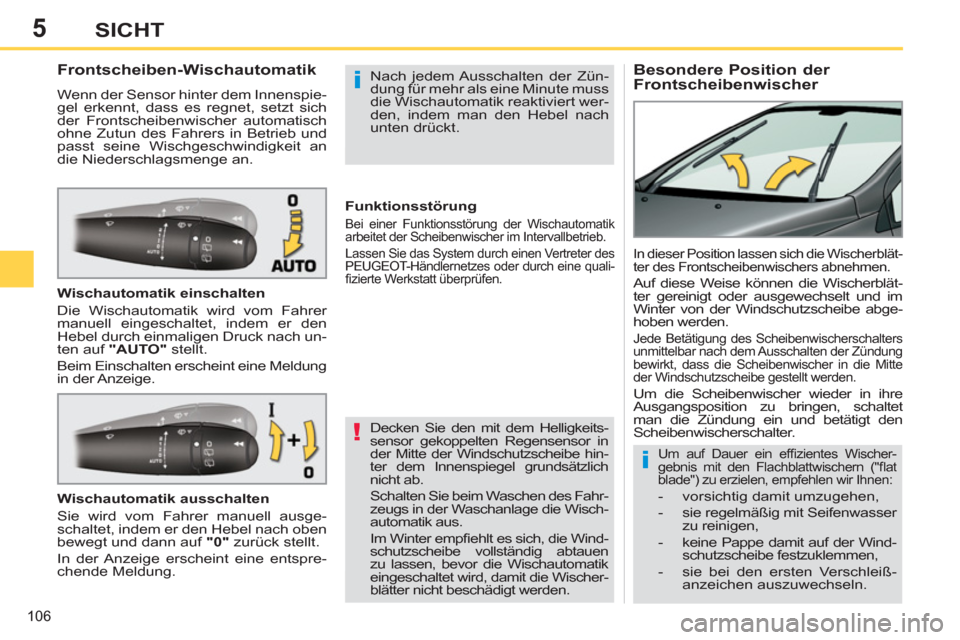

5
!
i
i
106
SICHT
Besondere Position der
Frontscheibenwischer
Frontscheiben-Wischautomatik
Wenn der Sensor hinter dem Innenspie-
gel erkennt, dass es regnet, setzt sich
der Frontscheibenwischer automatisch
ohne Zutun des Fahrers in Betrieb und
passt seine Wischgeschwindigkeit an
die Niederschlagsmenge an.
Wischautomatik einschalten
Die Wischautomatik wird vom Fahrer
manuell eingeschaltet, indem er den
Hebel durch einmaligen Druck nach un-
ten auf "AUTO"
stellt.
Beim Einschalten erscheint eine Meldung
in der Anzeige.
In dieser Position lassen sich die Wischerblät-
ter des Frontscheibenwischers abnehmen.
Auf diese Weise können die Wischerblät-
ter gereinigt oder ausgewechselt und im
Winter von der Windschutzscheibe abge-
hoben werden.
Jede Betätigung des Scheibenwischerschalters
unmittelbar nach dem Ausschalten der Zündung
bewirkt, dass die Scheibenwischer in die Mitte
der Windschutzscheibe gestellt werden.
Um die Scheibenwischer wieder in ihre
Ausgangsposition zu bringen, schaltet
man die Zündung ein und betätigt den
Scheibenwischerschalter.
Decken Sie den mit dem Helligkeits-
sensor gekoppelten Regensensor in
der Mitte der Windschutzscheibe hin-
ter dem Innenspiegel grundsätzlich
nicht ab.
Schalten Sie beim Waschen des Fahr-
zeugs in der Waschanlage die Wisch-
automatik aus.
Im Winter empfi ehlt es sich, die Wind-
schutzscheibe vollständig abtauen
zu lassen, bevor die Wischautomatik
eingeschaltet wird, damit die Wischer-
blätter nicht beschädigt werden.
Nach jedem Ausschalten der Zün-
dung für mehr als eine Minute muss
die Wischautomatik reaktiviert wer-
den, indem man den Hebel nach
unten drückt.
Wischautomatik ausschalten
Sie wird vom Fahrer manuell ausge-
schaltet, indem er den Hebel nach oben
bewegt und dann auf "0"
zurück stellt.
In der Anzeige erscheint eine entspre-
chende Meldung.
Funktionsstörung
Bei einer Funktionsstörung der Wischautomatik
arbeitet der Scheibenwischer im Intervallbetrieb.
Lassen Sie das System durch einen Vertreter des
PEUGEOT-Händlernetzes oder durch eine quali-
fi zierte Werkstatt überprüfen.
Um auf Dauer ein effi zientes Wischer-
gebnis mit den Flachblattwischern ("fl at
blade") zu erzielen, empfehlen wir Ihnen:
- vorsichtig damit umzugehen,
- sie regelmäßig mit Seifenwasser
zu reinigen,
- keine Pappe damit auf der Wind-
schutzscheibe festzuklemmen,
- sie bei den ersten Verschleiß-
anzeichen auszuwechseln.
Page 109 of 356

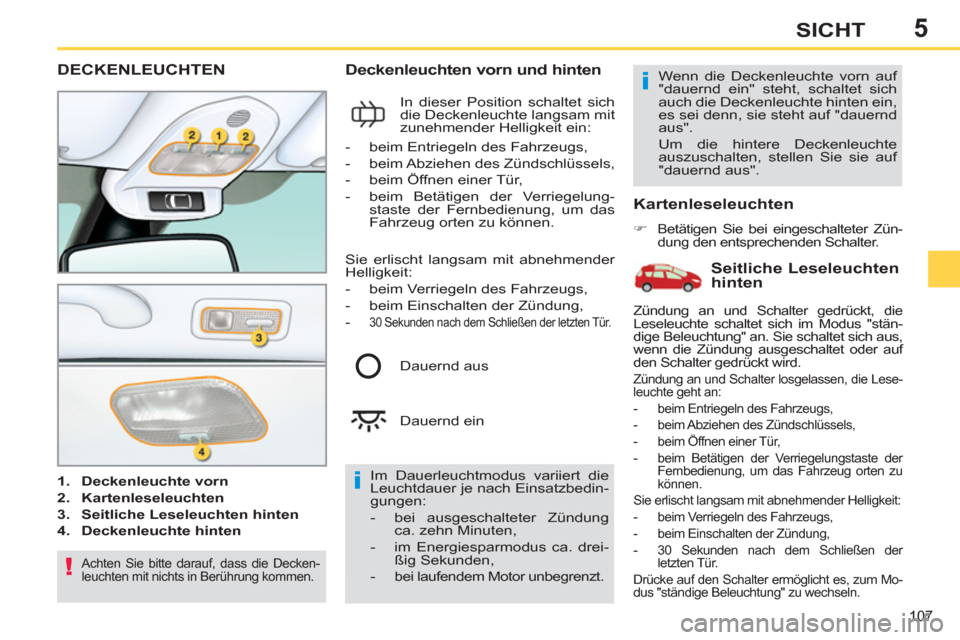

5
i
i
!
107
SICHT
DECKENLEUCHTEN
1.
Deckenleuchte vorn
2.
Kartenleseleuchten
3.
Seitliche Leseleuchten hinten
4.
Deckenleuchte hinten
Deckenleuchten vorn und hinten
In dieser Position schaltet sich
die Deckenleuchte langsam mit
zunehmender Helligkeit ein:
Kartenleseleuchten
)
Betätigen Sie bei eingeschalteter Zün-
dung den entsprechenden Schalter.
Im Dauerleuchtmodus variiert die
Leuchtdauer je nach Einsatzbedin-
gungen:
- bei ausgeschalteter Zündung
ca. zehn Minuten,
- im Energiesparmodus ca. drei-
ßig Sekunden,
-
bei laufendem Motor unbegrenzt.
- beim Entriegeln des Fahrzeugs,
- beim Abziehen des Zündschlüssels,
- beim Öffnen einer Tür,
- beim Betätigen der Verriegelung-
staste der Fernbedienung, um das
Fahrzeug orten zu können.
Dauernd aus
Dauernd ein Wenn die Deckenleuchte vorn auf
"dauernd ein" steht, schaltet sich
auch die Deckenleuchte hinten ein,
es sei denn, sie steht auf "dauernd
aus".
Um die hintere Deckenleuchte
auszuschalten, stellen Sie sie auf
"dauernd aus".
Seitliche Leseleuchten
hinten Sie erlischt langsam mit abnehmender
Helligkeit:
- beim Verriegeln des Fahrzeugs,
- beim Einschalten der Zündung,
-
30 Sekunden nach dem Schließen der letzten Tür.
Achten Sie bitte darauf, dass die Decken-
leuchten mit nichts in Berührung kommen.
Zündung an und Schalter gedrückt, die
Leseleuchte schaltet sich im Modus "stän-
dige Beleuchtung" an. Sie schaltet sich aus,
wenn die Zündung ausgeschaltet oder auf
den Schalter gedrückt wird.
Zündung an und Schalter losgelassen, die Lese-
leuchte geht an:
- beim Entriegeln des Fahrzeugs,
- beim Abziehen des Zündschlüssels,
- beim Öffnen einer Tür,
- beim Betätigen der Verriegelungstaste der
Fernbedienung, um das Fahrzeug orten zu
können.
Sie erlischt langsam mit abnehmender Helligkeit:
- beim Verriegeln des Fahrzeugs,
- beim Einschalten der Zündung,
- 30 Sekunden nach dem Schließen der
letzten Tür.
Drücke auf den Schalter ermöglicht es, zum Mo-
dus "ständige Beleuchtung" zu wechseln.
Page 110 of 356
5
i
i
108
SICHT
GEDÄMPFTE
INNENRAUMBELEUCHTUNG
Die gedämpfte Innenraumbeleuchtung
sorgt bei geringer Helligkeit für bessere
Sicht im Fahrzeug.
Die Einschaltzeit variiert je nach
Einsatzbedingungen:
- bei ausgeschalteter Zündung
ca. zehn Minuten,
- im Energiesparmodus ca.
dreißig Sekunden,
-
bei laufendem Motor unbegrenzt.
Sie schaltet sich automatisch beim Öff-
nen des Kofferraums ein und erlischt,
wenn er wieder geschlossen wird.
ZUGANGSBELEUCHTUNG
INNEN
Die per Fernbedienung eingeschalte-
te Innenbeleuchtung erleichtert Ihnen
das Einsteigen ins Fahrzeug bei gerin-
ger Helligkeit. Sie schaltet sich je nach
der vom Helligkeitssensor wahrgenom-
menen Lichtintensität ein.
KOFFERRAUMBELEUCHTUNG
Einschalten
)
Drücken Sie auf das offene Vorhän-
geschloss der Fernbedienung.
Die Türschwellenleuchten vorn, die
Fußraumleuchten und die Decken-
leuchten schalten sich ein; gleichzeitig
wird das Fahrzeug entriegelt.
Ausschalten
Die Zugangsbeleuchtung innen schaltet
sich nach einer bestimmten Zeit oder
beim Öffnen einer der Türen automa-
tisch aus.
Programmieren
Einschalten
Bei Dunkelheit schalten sich die Fuß-
raumleuchten und die gedämpfte De-
ckenleuchte automatisch ein, sobald
das Standlicht eingeschaltet wird.
Ausschalten
Die gedämpfte Innenraumbeleuchtung
schaltet sich beim Ausschalten des
Standlichts automatisch aus.
Programmieren
Die Zugangsbeleuchtung ist mit der
automatischen Nachleuchtfunktion
gekoppelt und ihre Dauer mit der
Nachleuchtdauer identisch. Die Funktion wird über das
Konfi gurationsmenü des
Fahrzeugs aktiviert bzw.
inaktiviert.
Per Voreinstellung ist die
Funktion aktiviert. Die Dauer der Zugangs-
beleuchtung wird über das
Konfi gurationsmenü des
Fahrzeugs eingestellt.
