Peugeot 308 SW BL 2011 Betriebsanleitung (in German)

319

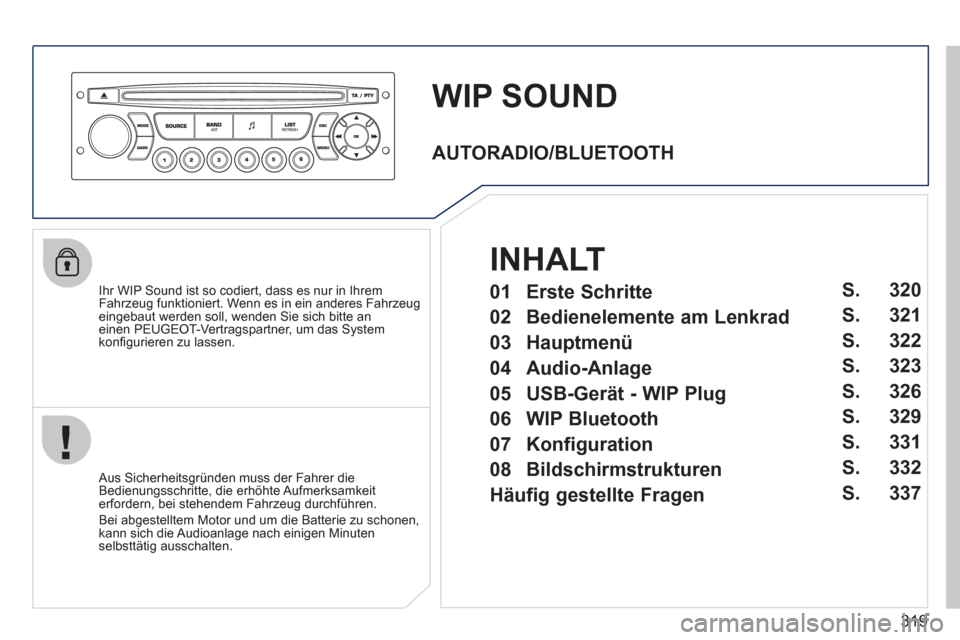

WIP SOUND


Ihr WIP Sound ist so codiert, dass es nur in Ihrem
Fahrzeug funktioniert. Wenn es in ein anderes Fahrzeug
eingebaut werden soll, wenden Sie sich bitte an
einen PEUGEOT-Vertragspartner, um das System
konfi gurieren zu lassen.

Aus Sicherheitsgründen muss der Fahrer die
Bedienungsschritte, die erhöhte Aufmerksamkeit
erfordern, bei stehendem Fahrzeug durchführen.
Bei abgestelltem Motor und um die Batterie zu schonen,
kann sich die Audioanlage nach einigen Minuten
selbsttätig ausschalten.



AUTORADIO/BLUETOOTH

01 Erste Schritte

02 Bedienelemente am Lenkrad

03 Hauptmenü

04 Audio-Anlage

05 USB-Gerät - WIP Plug

06 WIP Bluetooth

07 Konfiguration

08 Bildschirmstrukturen

Häufig gestellte Fragen S.
S.
S.
S.
S.
S.
S.
S.
S. 320
321
322
323
326
329
331
332
337
INHALT

320
01
1 2
1011
13 14 153456 789
12

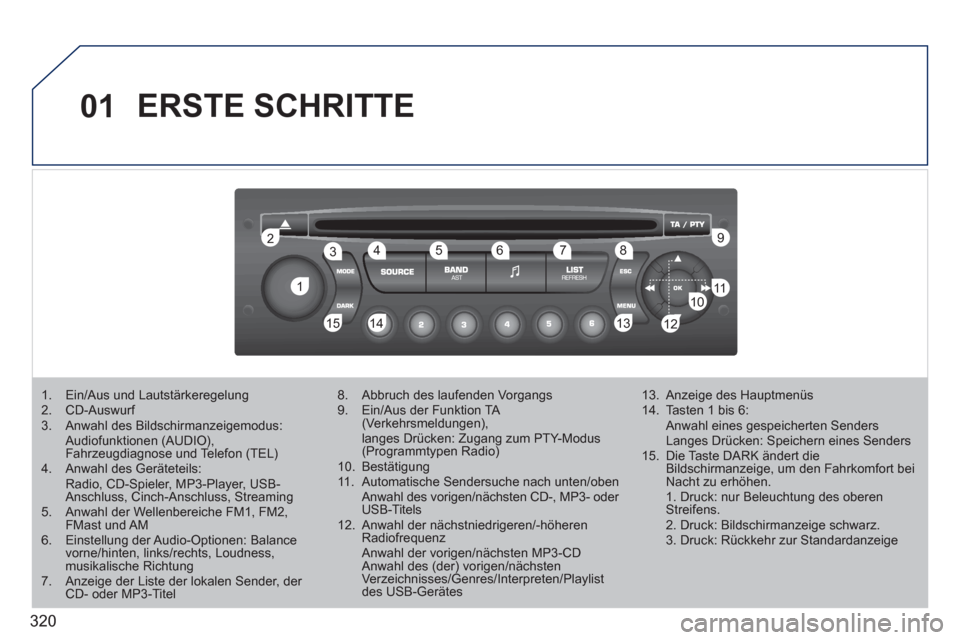

ERSTE SCHRITTE







1. Ein/Aus und Lautstärkeregelung

2. CD-Auswurf

3. Anwahl des Bildschirmanzeigemodus:
Audiofunktionen (AUDIO),
Fahrzeugdiagnose und Telefon (TEL)

4. Anwahl des Geräteteils:
Radio, CD-Spieler, MP3-Player, USB-
Anschluss, Cinch-Anschluss, Streaming

5. Anwahl der Wellenbereiche FM1, FM2,
FMast und AM

6. Einstellung der Audio-Optionen: Balance
vorne/hinten, links/rechts, Loudness,
musikalische Richtung

7. Anzeige der Liste der lokalen Sender, der
CD- oder MP3-Titel
8. Abbruch des laufenden Vorgangs

9. Ein/Aus der Funktion TA
(Verkehrsmeldungen),
langes Drücken: Zugang zum PTY-Modus
(Programmtypen Radio)

10. Bestätigung

11. Automatische Sendersuche nach unten/oben
Anwahl des vorigen/nächsten CD-, MP3- oder
USB-Titels

12. Anwahl der nächstniedrigeren/-höheren
Radiofrequenz
Anwahl der vorigen/nächsten MP3-CD
Anwahl des (der) vorigen/nächsten
Verzeichnisses/Genres/Interpreten/Playlist
des USB-Gerätes

13. Anzeige des Hauptmenüs

14. Tasten 1 bis 6:
Anwahl eines gespeicherten Senders
Langes Drücken: Speichern eines Senders

15. Die Taste DARK ändert die
Bildschirmanzeige, um den Fahrkomfort bei
Nacht zu erhöhen.
1. Druck: nur Beleuchtung des oberen
Streifens.
2. Druck: Bildschirmanzeige schwarz.
3. Druck: Rückkehr zur Standardanzeige

321

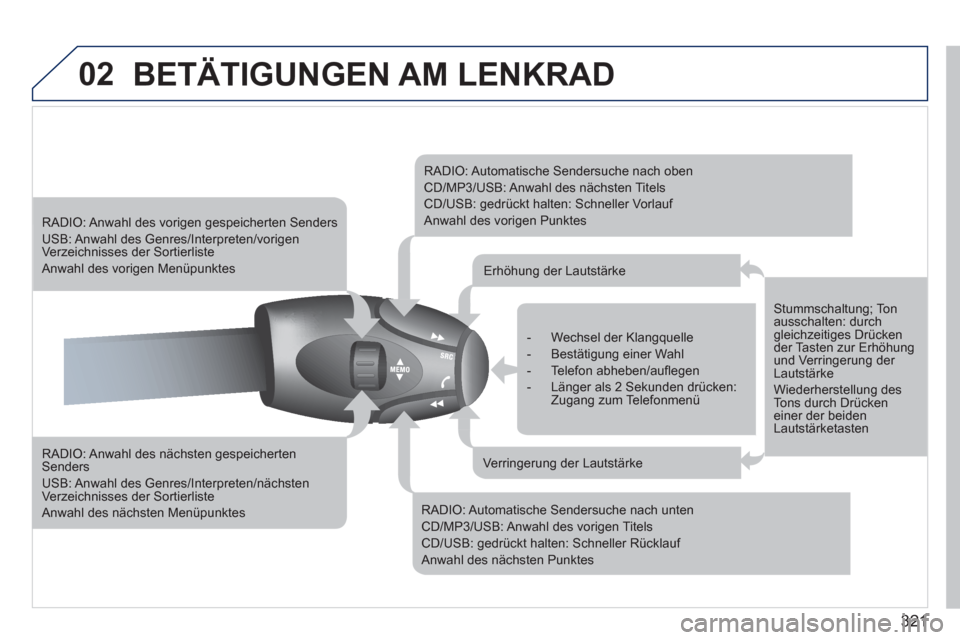

02 BETÄTIGUNGEN AM LENKRAD


RADIO: Anwahl des nächsten gespeicherten
Senders
USB: Anwahl des Genres/Interpreten/nächsten
Verzeichnisses der Sortierliste
Anwahl des nächsten Menüpunktes








RADIO: Anwahl des vorigen gespeicherten Senders
USB: Anwahl des Genres/Interpreten/vorigen
Verzeichnisses der Sortierliste
Anwahl des vorigen Menüpunktes
RADIO: Automatische Sendersuche nach oben
CD/MP3/USB: Anwahl des nächsten Titels
CD/USB: gedrückt halten: Schneller Vorlauf
Anwahl des vorigen Punktes

RADIO: Automatische Sendersuche nach unten
CD/MP3/USB: Anwahl des vorigen Titels
CD/USB: gedrückt halten: Schneller Rücklauf
Anwahl des nächsten Punktes



- Wechsel der Klangquelle

- Bestätigung einer Wahl

- Telefon abheben/aufl egen

- Länger als 2 Sekunden drücken:
Zugang zum Telefonmenü

Erhöhung der Lautstärke

Verringerung der Lautstärke
Stummschaltung; Ton
ausschalten: durch
gleichzeitiges Drücken
der Tasten zur Erhöhung
und Verringerung der
Lautstärke
Wiederherstellung des
Tons durch Drücken
einer der beiden
Lautstärketasten

322

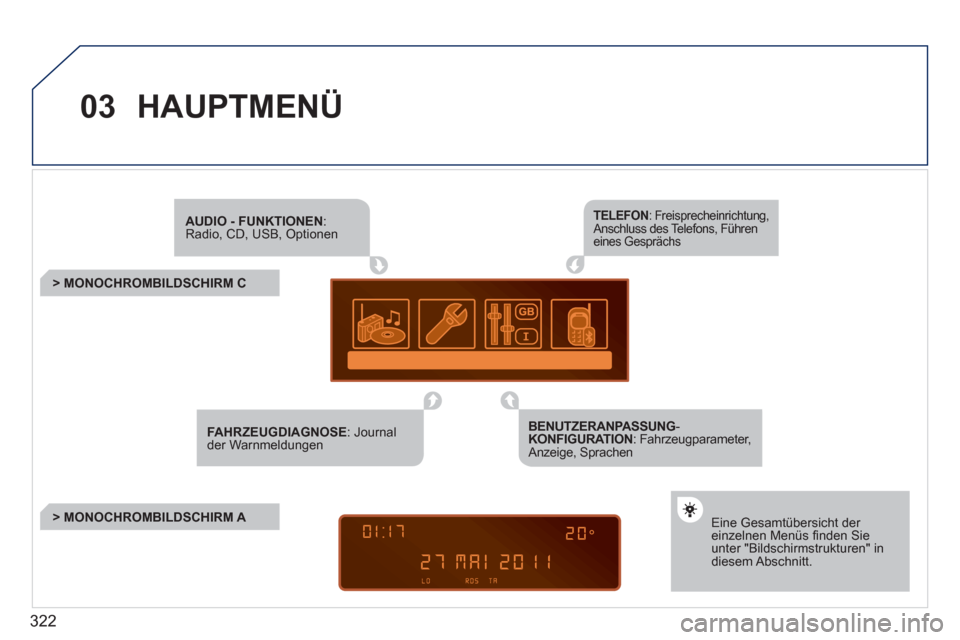

03 HAUPTMENÜ


AUDIO
-
FUNKTIONEN
:
Radio, CD, USB, Optionen








> MONOCHROMBILDSCHIRM C










> MONOCHROMBILDSCHIRM A


Eine Gesamtübersicht der
einzelnen Menüs fi nden Sie
unter "Bildschirmstrukturen" in
diesem Abschnitt.


TELEFON
: Freisprecheinrichtung,
Anschluss des Telefons, Führen
eines Gesprächs

FAHRZEUGDIAGNOSE
: Journal
der Warnmeldungen
BENUTZERANPASSUNG
-
KONFIGURATION
: Fahrzeugparameter,
Anzeige, Sprachen

323
04
1
2
3
4
1
2
3
4

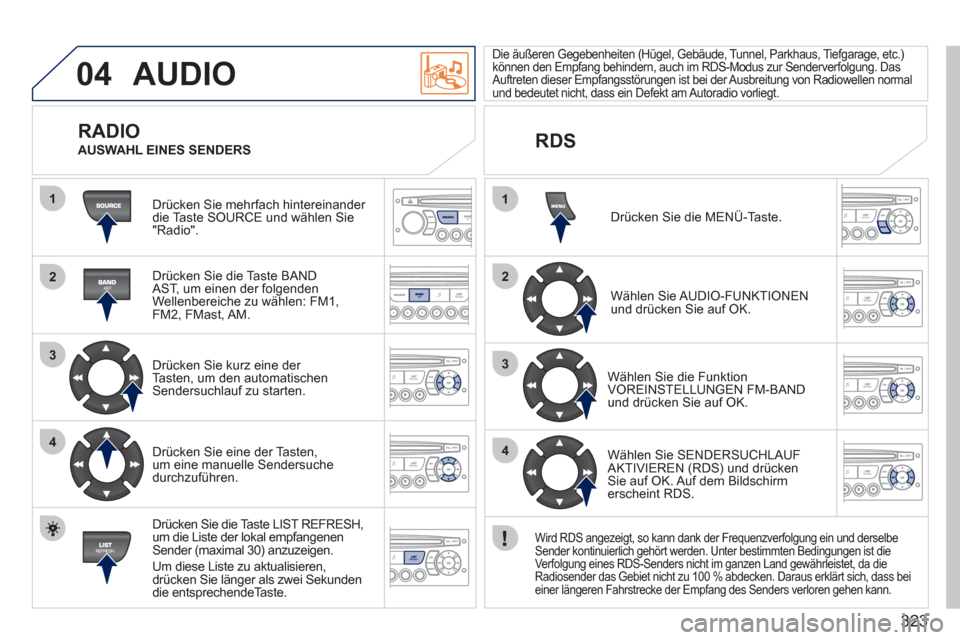

AUDIO

Drücken Sie mehrfach hintereinander
die Taste SOURCE und wählen Sie
"Radio".

Drücken Sie die Taste BAND
AST, um einen der folgenden
Wellenbereiche zu wählen: FM1,
FM2, FMast, AM.

Drücken Sie kurz eine der
Tasten, um den automatischen
Sendersuchlauf zu starten.

Drücken Sie eine der Tasten,
um eine manuelle Sendersuche
durchzuführen.

Drücken Sie die Taste LIST REFRESH,
um die Liste der lokal empfangenen
Sender (maximal 30) anzuzeigen.
Um diese Liste zu aktualisieren,
drücken Sie länger als zwei Sekunden
die entsprechendeTaste.


Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage, etc.)
können den Empfang behindern, auch im RDS-Modus zur Senderverfolgung. Das
Auftreten dieser Empfangsstörungen ist bei der Ausbreitung von Radiowellen normal
und bedeutet nicht, dass ein Defekt am Autoradio vorliegt.

RDS





RADIO

AUSWAHL EINES SENDERS
Drücken Sie die MENÜ-Taste.
Wählen Sie AUDIO-FUNKTIONEN
und drücken Sie auf OK.
Wählen Sie die Funktion
VOREINSTELLUNGEN FM-BAND
und drücken Sie auf OK.
Wählen Sie SENDERSUCHLAUF
AKTIVIEREN (RDS) und drücken
Sie auf OK. Auf dem Bildschirm
erscheint RDS.
Wird RDS angezeigt, so kann dank der Frequenzverfolgung ein und derselbe
Sender kontinuierlich gehört werden. Unter bestimmten Bedingungen ist die
Verfolgung eines RDS-Senders nicht im ganzen Land gewährleistet, da die
Radiosender das Gebiet nicht zu 100 % abdecken. Daraus erklärt sich, dass bei
einer längeren Fahrstrecke der Empfang des Senders verloren gehen kann.

324
04
1
2
3
1
AUDIO


Verwenden Sie nur runde CDs.
Der Raubkopierschutz auf Original-CDs oder mit einem eigenen
CD-Brenner kopierte CDs können unabhängig von der Qualität des
Original-CD-Spielers zu Störungen führen.
Legen Sie, ohne auf die Taste EJECT zu drücken, eine CD in den
CD-Spieler ein, das Abspielen beginnt automatisch.

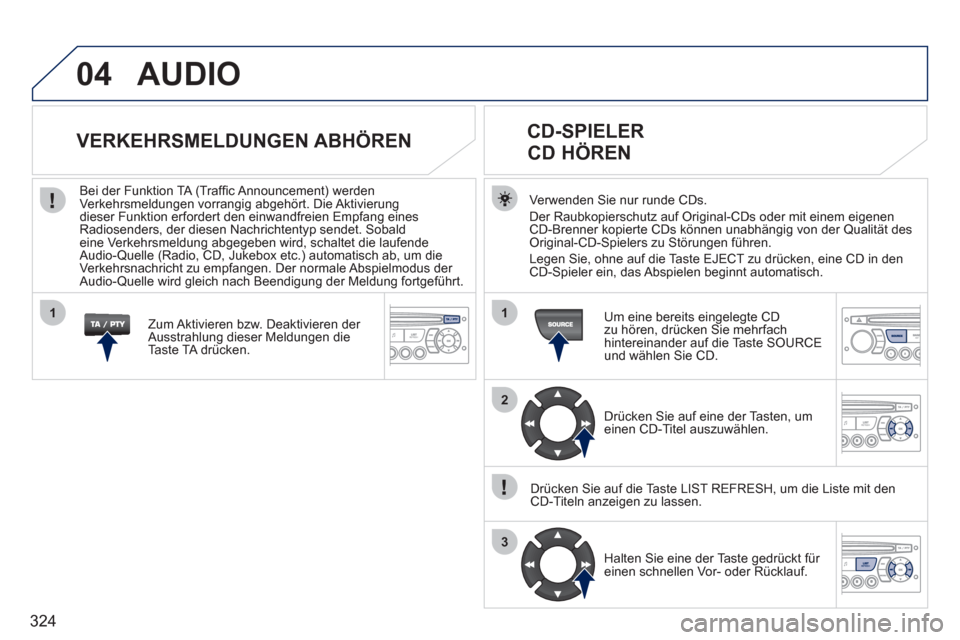

CD-SPIELER
CD HÖREN


Um eine bereits eingelegte CD
zu hören, drücken Sie mehrfach
hintereinander auf die Taste SOURCE
und wählen Sie CD.

Drücken Sie auf eine der Tasten, um
einen CD-Titel auszuwählen.

Drücken Sie auf die Taste LIST REFRESH, um die Liste mit den
CD-Titeln anzeigen zu lassen.

Halten Sie eine der Taste gedrückt für
einen schnellen Vor- oder Rücklauf.








VERKEHRSMELDUNGEN ABHÖREN


Zum Aktivieren bzw. Deaktivieren der
Ausstrahlung dieser Meldungen die
Taste TA drücken.

Bei der Funktion TA (Traffi c Announcement) werden
Verkehrsmeldungen vorrangig abgehört. Die Aktivierung
dieser Funktion erfordert den einwandfreien Empfang eines
Radiosenders, der diesen Nachrichtentyp sendet. Sobald
eine Verkehrsmeldung abgegeben wird, schaltet die laufende
Audio-Quelle (Radio, CD, Jukebox etc.) automatisch ab, um die
Verkehrsnachricht zu empfangen. Der normale Abspielmodus der
Audio-Quelle wird gleich nach Beendigung der Meldung fortgeführt.

325
04
1
2
3

Das MP3-Format, eine Abkürzung von MPEG 1,2 & 2.5 Audio
Layer 3, ist eine Norm zur Komprimierung von Audio-Dateien,
die es ermöglicht, mehrere Dutzend Musikdateien auf ein und
derselben CD abzuspeichern.

Um eine gebrannte CDR oder CDRW abspielen zu können, wählen
Sie zum Brennen vorzugsweise die Normen ISO 9660 Level 1,2
oder Joliet.
Wenn die CD in einem anderen Format gebrannt wurde, wird sie
möglicherweise nicht korrekt abgespielt.
Es empfi ehlt sich, auf ein und derselben CD stets die gleiche
Brenn-Norm mit der kleinstmöglichen Geschwindigkeit (maximal 4x)
zu verwenden, um optimale akustische Qualität zu erzielen.
Im besonderen Fall einer Multi-Session-CD empfi ehlt sich die
Joliet-Norm.

Das Autoradio spielt nur Dateien mit der Erweiterung ".mp3" mit
einer Abtastrate von 22,05 kHz oder 44,1 kHz ab. Alle anderen
Dateitypen (.wma, .mp4, m3u...) können nicht gelesen werden.

Es empfi ehlt sich, die Dateinamen auf weniger als 20 Zeichen
zu beschränken und keine Sonderzeichen (z.B.: " " ? ; ù) zu
verwenden, um Probleme bei der Wiedergabe oder Anzeige zu
vermeiden.











MP3-CD


TIPPS UND INFORMATIONEN

AUDIO


Leere CDs werden nicht erkannt und können das System
beschädigen.

Legen Sie eine MP3-CD in den CD-Spieler.
Das Autoradio durchsucht die gesamten Musiktitel, was ein paar
Sekunden oder auch länger dauern kann, bevor das Abspielen
beginnt.











CD-MP3-SPIELER
MP3-AUFNAHME HÖREN


Auf ein und derselben CD kann der CD-Spieler bis zu 255 MP3-
Dateien lesen, verteilt auf 8 Verzeichnis-Ebenen. Es empfi ehlt sich
jedoch, die Verzeichnis-Ebenen auf zwei zu beschränken, um die
Zeit bis zum Beginn der Wiedergabe zu reduzieren.
Beim Abspielen wird die Struktur der Ordner nicht eingehalten.
Alle Dateien werden auf gleicher Ebene angezeigt.

Um eine bereits eingelegte CD
zu hören, drücken Sie mehrfach
hintereinander auf die Taste
SOURCE und wählen Sie CD.

Drücken Sie auf eine der Tasten, um
einen CD-Titel anzuwählen.

Drücken Sie auf die Taste LIST REFRESH, um die Liste der
MP3-Verzeichnisse anzeigen zu lassen.

Halten Sie eine der Tasten gedrückt
für einen schnellen Vor- oder
Rücklauf.

326
05
1
1
2
3
USB-GERÄT – WIP PLUG


Das System erstellt Abspiellisten (Zwischenspeicher), deren
Erstellungszeit von der Speicherkapazität des USB-Gerätes
abhängig ist.
Die anderen Quellen können während dieser Zeit verwendet
werden.
Die Abspiellisten werden jedes Mal beim Ausschalten der Zündung
bzw. beim Anschließen eines USB-Sticks aktualisiert.
Beim ersten Anschließen wird eine Einteilung in Verzeichnisse
vorgelegt. Wird das USB-Gerät erneut angeschlossen, bleibt das
zuvor gewählte Anordnungssystem erhalten.
Schließen Sie den USB-Stick direkt oder
mithilfe eines Verlängerungskabels an die
USB-Schnittstelle an. Bei eingeschaltetem
Autoradio wird das USB-Gerät gleich nach
Anschließen erkannt. Das Abspielen setzt je
nach Speicherkapazität des USB-Sticks nach
einer gewissen Zeit automatisch ein.
Erkannt werden die Dateiformate mp3 (nur
MPEG1 Layer 3), wma (nur Standard 9,
Komprimierung bei 128 kbit/s), wav und ogg.
Die lesbaren Abspiellisten sind vom Typ m3u,
.pls, .wpl.
Diese Anschlusseinheit besteht aus einem
USB-Ausgang und einem JACK-Anschluss * .
Die Audiodateien werden über ein tragbares
Abspielgerät, z.B. einen MP3-Player oder einen
USB-Stick, zu Ihrem WIP Sound übertragen und
können über die Lautsprecher Ihres Fahrzeugs
von dieser Anschlusseinheit abgespielt werden.

USB Stick (1.1, 1.2 und 2.0) oder
Ipod
® 5. Generation oder höher:


- Die USB-Sticks müssen das Format FAT oder
FAT 32 haben (NTFS wird nicht unterstützt),

- die Verbindungsschnur des Ipods
®
ist
erforderlich,

- das Navigieren in der Dateibasis erfolgt
mithilfe der Lenkradbetätigungen,

- die IPod-Software muss für eine bessere
Verbindung regelmäig aktualisiert werden.

Eine Liste der kompatiblen Geräte und die unterstützten
Komprimierungsraten sind beim PEUGEOT-Händlernetz verfügbar.













ANWENDUNG DER USB-SCHNITTSTELLE -
WIP PLUG

USB-STICK ANSCHLIESSEN

Andere Ipod
®
s älterer Generationen und
Abspielgeräte, die das MTP Protokoll
verwenden * :


- Abspielen nur mit Jack-Jack-Kabelverbindung
(nicht mitgeliefert),

- das Navigieren in der Dateibasis erfolgt über
das tragbare Abspielgerät.


*
Je nach Fahrzeug

327
05
42
3
1
5
USB-GERÄT – WIP PLUG


BENUTZUNG DER USB-SCHNITTSTELLE -
WIP PLUG

Halten Sie die Taste LIST kurz gedrückt,
um die zuvor gewählte Anordnung
anzuzeigen.
Die Steuerung innerhalb der Liste erfolgt
mit den Tasten Links/Rechts und Oben/
Unten.
Drücken Sie auf OK, um die Auswahl zu
bestätigen. Die im iPod
®
defi nierten, zur Verfügung stehenden Listen umfassen
die Kategorien Künstler, Musikrichtung und Playlist.
Die Funktionen "Auswahl" und "Navigation" werden in den
Schritten 1 bis 5 zuvor beschrieben.

Keine Festplatte oder andere USB-Geräte als Audio-Geräte an
die USB-Schnittstelle anschließen. Dies könnte die Vorrichtung
beschädigen.



ANSCHLIESSEN EINES IPOD ®
's AN DIE USB-SCHNITTSTELLE


Drücken Sie auf eine dieser Tasten, um
während des Abspielens zurück zum
vorherigen Titel oder zum nächsten
Titel der Anordnungsliste zu gelangen.
Für einen schnellen Vor- oder Rücklauf,
halten Sie eine dieser Tasten lange
gedrückt.

Drücken Sie auf eine dieser Tasten,
um während des Abspielens zu
den vorherigen oder nächsten
Menüpunkten wie Musikrichtung/
Verzeichnis/Künstler/Playlist der
Anordnungsliste zu gelangen. Halten Sie die die Taste LIST lange gedrückt, um die
verschiedenen Anordnungssysteme anzuzeigen.
Wählen Sie nach Verzeichnis/Künstler/
Musikrichtung/Playlist aus, drücken Sie
anschließend auf OK, um das gewünschte
Anordnungssystem auszuwählen und drücken Sie
dann erneut auf OK, um Ihre Wahl zu bestätigen.


- Nach Verzeichnis: alle vom
Gerät erkannten Verzeichnisse
mit Audiodateien, alphabetisch
angeordnet ohne Rücksicht auf die
Bildschirmstruktur.

- Nach Künstler: alle in den ID3
Tags defi nierten Künstlernamen,
alphabetisch angeordnet.

- Nach Musikrichtung: alle in den ID3
Tags defi nierten Musikrichtungen.

- Nach Playlist: nach den im USB-
Gerät gespeicherten Playlists.

328
05
1
2
1
2
Anzeige und Bedienung erfolgen über das
tragbare Gerät. Stellen Sie zunächst die Lautstärke Ihres
tragbaren Geräts ein.
Stellen Sie dann die Lautstärke des
Autoradios ein.












AUX-EINGANG BENUTZEN

LAUTSTÄRKEREGELUNG DES
ZUSATZGERÄTS
USB-GERÄT – WIP PLUG


Am Aux-Eingang, JACK oder RCA,
lässt sich ein tragbares Geräts
(MP3-Spieler...) anschließen.

Schließen Sie niemals dasselbe Gerät gleichzeitig an einen
USB- und einen JACK-Anschluss an.

Schließen Sie das tragbare Gerät (MP3-Spieler...) an den
JACK-Anschluss oder an die Audiosteckdosen (weiß und rot,
Typ RCA) mit einem nicht mitgelieferten geeigneten Kabel an.

Drücken Sie mehrfach hintereinander
auf die Taste SOURCE und wählen
Sie AUX.



JACK-/RCA-Kabel nicht mitgeliefert
