Peugeot 308 SW BL 2011 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Size: 19.37 MB
Page 41 of 356
1
39
KONTROLA JAZDY
Wskaźnik temperatury płynu
chłodniczego
Jeżeli przy pracującym silniku wska-
zówka znajduje się:
- w strefi e A
, temperatura jest
odpowiednia,
- w strefi e B
, temperatura jest zbyt
wysoka; kontrolka maksymalnej
temperatury 1
oraz kontrolka
centralnego alarmu STOP
zapalają
się, włącza się sygnał dźwiękowy, a
na ekranie pojawia się komunikat.
Natychmiast zatrzymać samochód w
bezpiecznym miejscu.
Poczekać kilka minut przed wyłącze-
niem silnika.
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym. Po kilku minutach prowadzenia wzrasta
temperatura oraz ciśnienie w układzie
chłodzącym.
Aby uzupełnić poziom:
)
poczekać na ostygnięcie silnika,
)
odkręcić korek o dwa obroty, aby
zmniejszy
ć ciśnienie,
)
jeżeli ciśnienie spadnie, odkręcić
korek,
)
uzupełnić poziom do oznaczenia
"MAXI".

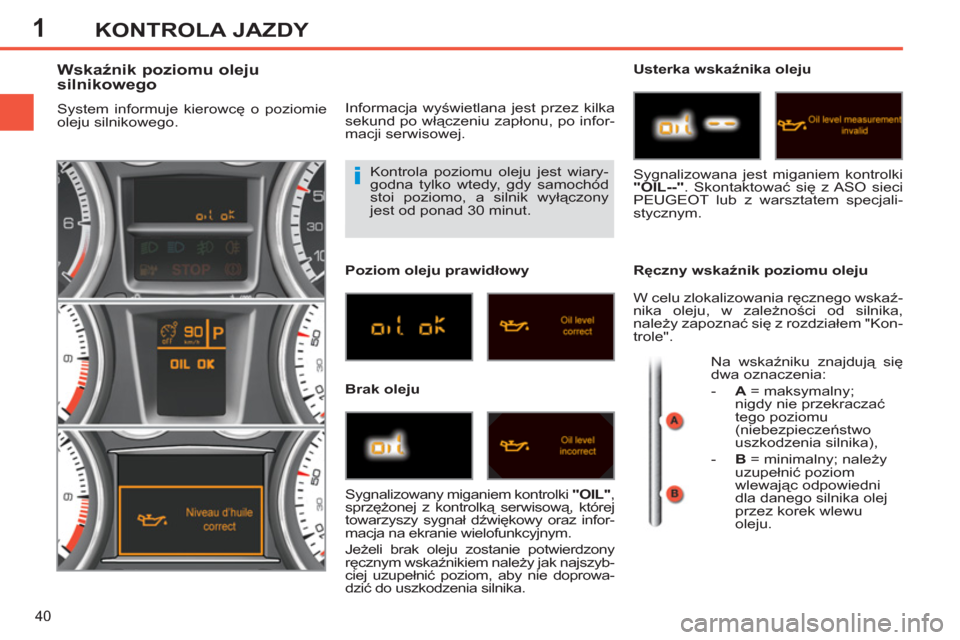

Page 42 of 356
1
i
40
KONTROLA JAZDY
Kontrola poziomu oleju jest wiary-
godna tylko wtedy, gdy samochód
stoi poziomo, a silnik wyłączony
jest od ponad 30 minut.
Wskaźnik poziomu oleju
silnikowego
System informuje kierowcę o poziomie
oleju silnikowego.
Informacja wyświetlana jest przez kilka
sekund po włączeniu zapłonu, po infor-
macji serwisowej.
Poziom oleju prawidłowy
Brak oleju
Usterka wskaźnika oleju
Ręczny wskaźnik poziomu oleju
Sygnalizowany miganiem kontrolki "OIL"
,
sprzężonej z kontrolką serwisową, której
towarzyszy sygnał dźwiękowy oraz infor-
macja na ekranie wielofunkcyjnym.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem należy jak najszyb-
ciej uzupełnić poziom, aby nie doprowa-
dzić do uszkodzenia silnika. Sygnalizowana jest miganiem kontrolki
"OIL--"
. Skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjali-
stycznym.
W celu zlokalizowania ręcznego wskaź-
nika oleju, w zależności od silnika,
należy zapoznać się z rozdział
em "Kon-
trole".
Na wskaźniku znajdują się
dwa oznaczenia:
- A
= maksymalny;
nigdy nie przekraczać
tego poziomu
(niebezpieczeństwo
uszkodzenia silnika),
- B
= minimalny; należy
uzupełnić poziom
wlewając odpowiedni
dla danego silnika olej
przez korek wlewu
oleju.

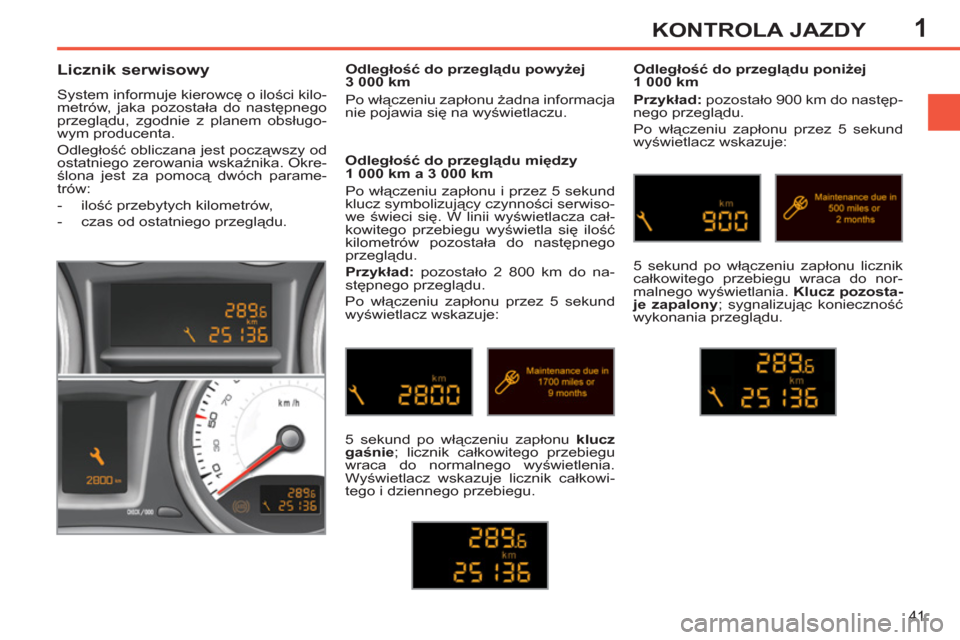

Page 43 of 356
1
41
KONTROLA JAZDY
Licznik serwisowy
System informuje kierowcę o ilości kilo-
metrów, jaka pozostała do następnego
przeglądu, zgodnie z planem obsługo-
wym producenta.
Odległość obliczana jest począwszy od
ostatniego zerowania wskaźnika. Okre-
ślona jest za pomocą dwóch parame-
trów:
- ilość przebytych kilometrów,
- czas od ostatniego przeglądu.
Odległość do przeglądu między
1 000 km a 3 000 km
Po włączeniu zapłonu i przez 5 sekund
klucz symbolizujący czynności serwiso-
we świeci się. W linii wyświetlacza cał-
kowitego przebiegu wyświetla się ilość
kilometrów pozostała do następnego
przeglądu.
Przykład:
pozostało 2 800 km do na-
stępnego przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu klucz
gaśnie
; licznik całkowitego przebiegu
wraca do normalnego wyświetlenia.
Wyświetlacz wskazuje licznik całkowi-
tego i dziennego przebiegu.
Odległość do przeglądu poniżej
1 000 km
Przykład:
pozostało 900 km do następ-
nego przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do nor-
malnego wyświetlania. Klucz pozosta-
je zapalony
; sygnalizując konieczność
wykonania przeglądu.
Odległość do przeglądu powyżej
3 000 km
Po włączeniu zap
łonu żadna informacja
nie pojawia się na wyświetlaczu.

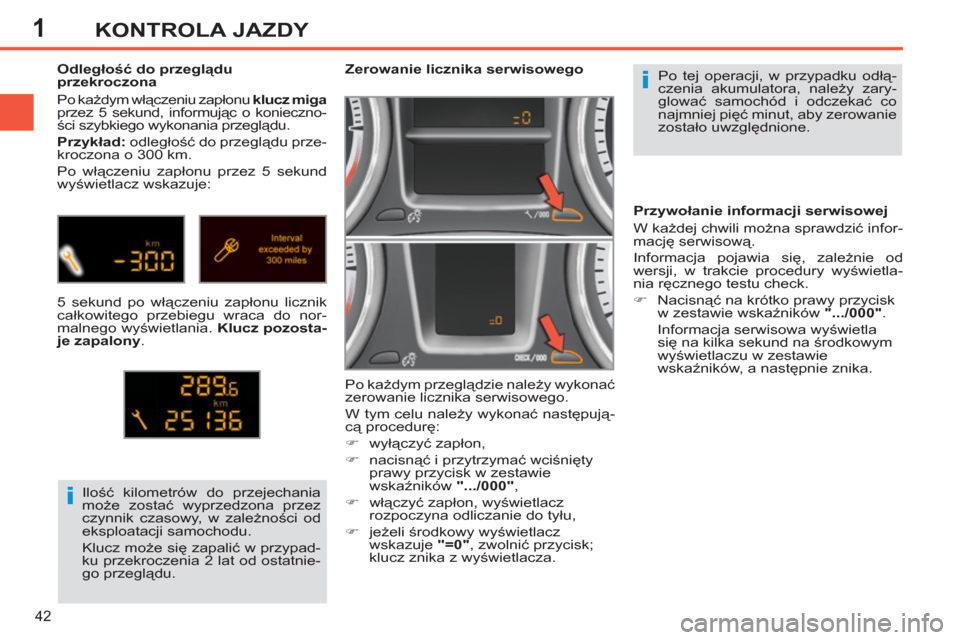

Page 44 of 356
1
i
i
42
KONTROLA JAZDY
Po tej operacji, w przypadku odłą-
czenia akumulatora, należy zary-
glować samochód i odczekać co
najmniej pięć minut, aby zerowanie
zostało uwzględnione.
Zerowanie licznika serwisowego
Po każdym przeglądzie należy wykonać
zerowanie licznika serwisowego.
W tym celu należy wykonać następują-
cą procedurę:
)
wyłączyć zapłon,
)
nacisnąć i przytrzymać wciśnięty
prawy przycisk w zestawie
wskaźników ".../000"
,
)
włączyć zapłon, wyświetlacz
rozpoczyna odliczanie do tyłu,
)
jeżeli środkowy wyświetlacz
wskazuje "=0"
, zwolnić
przycisk;
klucz znika z wyświetlacza. Ilość kilometrów do przejechania
może zostać wyprzedzona przez
czynnik czasowy, w zależności od
eksploatacji samochodu.
Klucz może się zapalić w przypad-
ku przekroczenia 2 lat od ostatnie-
go przeglądu.
Odległość do przeglądu
przekroczona
Po każdym włączeniu zapłonu klucz miga
przez 5 sekund, informując o konieczno-
ści szybkiego wykonania przeglądu.
Przykład:
odległość do przeglądu prze-
kroczona o 300 km.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do nor-
malnego wyświetlania. Klucz pozosta-
je zapalony
.
Przywołanie informacji serwisowej
W każ
dej chwili można sprawdzić infor-
mację serwisową.
Informacja pojawia się, zależnie od
wersji, w trakcie procedury wyświetla-
nia ręcznego testu check.
)
Nacisnąć na krótko prawy przycisk
w zestawie wskaźników ".../000"
.
Informacja serwisowa wyświetla
się na kilka sekund na środkowym
wyświetlaczu w zestawie
wskaźników, a następnie znika.

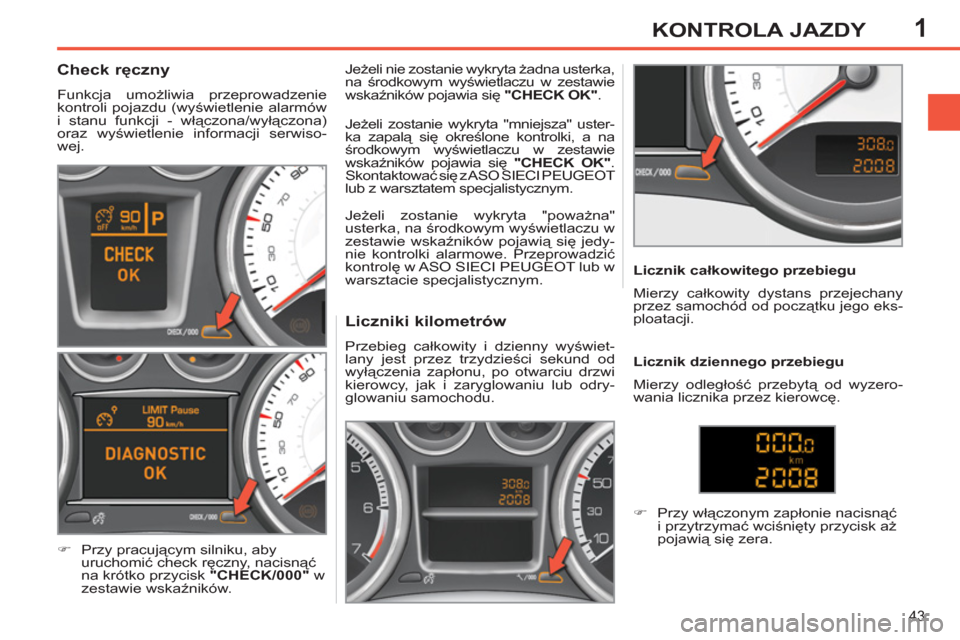

Page 45 of 356
1
43
KONTROLA JAZDY
Liczniki kilometrów
Przebieg całkowity i dzienny wyświet-
lany jest przez trzydzieści sekund od
wyłączenia zapłonu, po otwarciu drzwi
kierowcy, jak i zaryglowaniu lub odry-
glowaniu samochodu.
Licznik całkowitego przebiegu
Licznik dziennego przebiegu
)
Przy włączonym zapłonie nacisnąć
i przytrzymać wciśnięty przycisk aż
pojawią się zera.
Check ręczny
Funkcja umożliwia przeprowadzenie
kontroli pojazdu (wyświetlenie alarmów
i stanu funkcji - włączona/wyłączona)
oraz wyświetlenie informacji serwiso-
wej.
)
Przy pracującym silniku, aby
uruchomić check ręczny, nacisnąć
na krótko przycisk "CHECK/000"
w
zestawie wskaźników. Jeżeli nie zostanie wykryta żadna usterka,
na środkowym wyświetlaczu w zestawie
wskaźników pojawia się "CHECK OK"
.
Jeżeli zostanie wykryta "poważna"
usterka, na środkowym wyświetlaczu w
zestawie wskaźników pojawią się jedy-
nie kontrolki alarmowe. Przeprowadzić
kontrolę w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym. Jeżeli zostanie wykryta "mniejsza" uster-
ka zapalą się określone kontrolki, a na
środkowym wyświetlaczu w zestawie
wskaźników pojawia się "CHECK OK"
.
Skontaktowa
ć się z ASO SIECI PEUGEOT
lub z warsztatem specjalistycznym.
Mierzy odległość przebytą od wyzero-
wania licznika przez kierowcę. Mierzy całkowity dystans przejechany
przez samochód od początku jego eks-
ploatacji.
Page 46 of 356
1
44
KONTROLA JAZDY
Potencjometr oświetlenia
Pozwala ręcznie dostosować intensyw-
ność oświetlenia stanowiska kierowcy
w zależności od oświetlenia z zewnątrz.
Działa wyłącznie przy włączonych świat-
łach, z wyjątkiem świateł dziennych.
Włączenie
)
Nacisnąć przycisk, aby zmienić
intensywność oświetlenia stanowiska
kierowcy,
)
Jeżeli oświetlenie osiągnie
minimalną wartość zwolnić
przycisk, a następnie nacisnąć
ponownie, aby zwiększyć
intensywność,
lub
)
Jeżeli oświetlenie osiągnie
maksymalną wartość zwolnić
przycisk, a następnie nacisnąć
ponownie, aby zmniejszyć
intensywność,
)
Jak tylko oświetlenie osiągnie
żądaną wartość, zwolnić przycisk.
Wyłączenie
Jeżeli światła są zgaszone lub w try-
bie dziennym, w przypadku samocho-
dów wyposażonych w światła do jazdy
dziennej, przycisk nie reaguje.
Page 47 of 356
2
45
EKRANY WIELOFUNKCYJNE
Wyświetlanie na ekranie
Wyświetla następujące informacje:
- godzina,
- data,
- temperatura zewnętrzna * (miga w
przypadku możliwości wystąpienia
gołoledzi),
-
kontrola zamknięć (drzwi, bagażnik ...),
- komputer pokładowy (patrz koniec
rozdziału),
Komunikaty ostrzegawcze (np. : "Anti-
pollution faulty" (Usterka systemu do-
czyszczania spalin) lub informacyjne
("Boot open" (Bagażnik otwarty)) są wy-
świetlane czasowo. Mogą być usuwane
poprzez naciśnięcie przycisku "ESC"
.
EKRAN MONOCHROMATYCZNY A (BEZ WIP SOUND)
Obsługa
Menu główne
Do obsługi ekranu służą trzy przyciski:
- "ESC"
aby anulować bieżącą ope-
rację,
- "MENU"
aby przewinąć menu lub
podmenu,
-
"OK"
aby wybrać menu lub podmenu.
)
Nacisnąć przycisk "MENU"
aby
przewijać menu znajdujące się w
menu głównym
:
- konfi guracja samochodu,
- opcje,
- regulacja wyświetlacza,
- języki,
- jednostki,
)
Nacisnąć przycisk "OK"
aby wybrać
odpowiednie menu.
*
Wyłącznie z klimatyzacją.

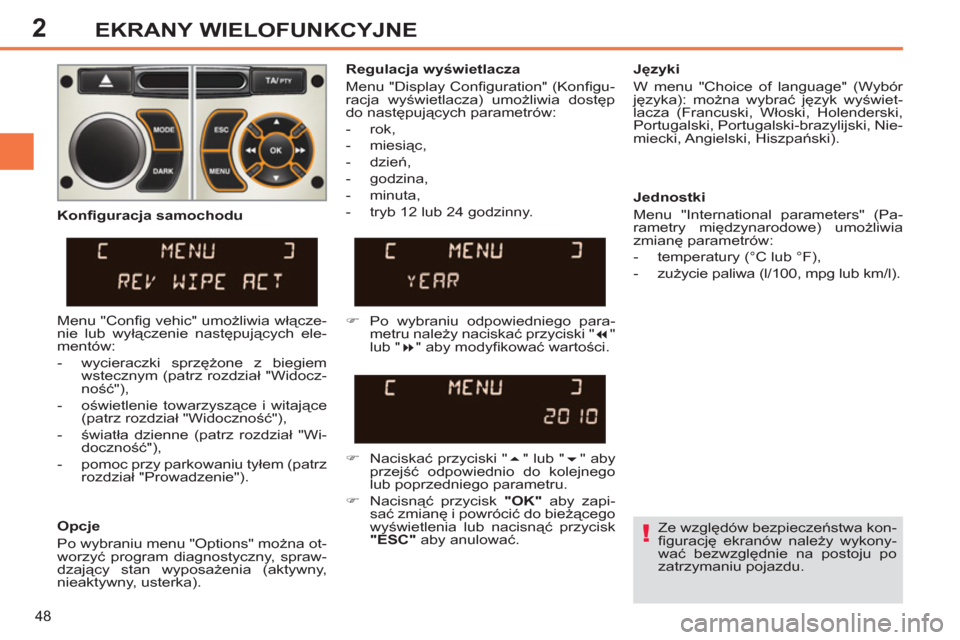

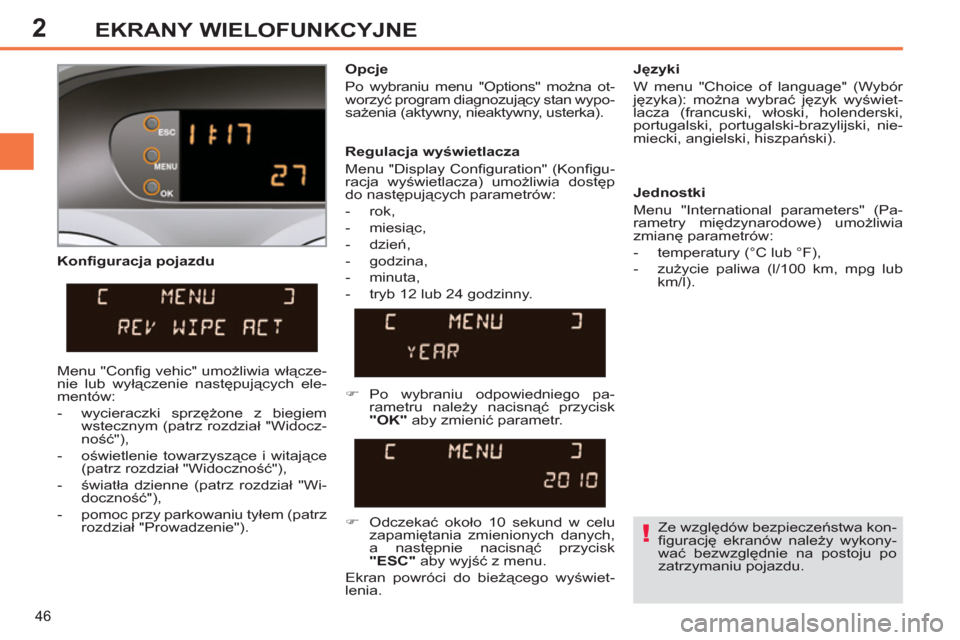

Page 48 of 356
2
!
46
EKRANY WIELOFUNKCYJNE
Konfi guracja pojazdu
Opcje
Po wybraniu menu "Options" można ot-
worzyć program diagnozujący stan wypo-
sażenia (aktywny, nieaktywny, usterka).
Języki
W menu "Choice of language" (Wybór
języka): można wybrać język wyświet-
lacza (francuski, włoski, holenderski,
portugalski, portugalski-brazylijski, nie-
miecki, angielski, hiszpański).
Regulacja wyświetlacza
Menu "Display Confi guration" (Konfi gu-
racja wyświetlacza) umożliwia dostęp
do następujących parametrów:
- rok,
- miesiąc,
- dzień,
- godzina,
- minuta,
- tryb 12 lub 24 godzinny.
Jednostki
Menu "International parameters" (Pa-
rametry międzynarodowe) umożliwia
zmianę parametrów:
- temperatury (°C lub °F),
- zużycie paliwa (l/100 km, mpg lub
km/l).
)
Po wybraniu odpowiedniego pa-
rametru należy nacisnąć przycisk
"OK"
aby zmienić parametr.
)
Odczekać około 10 sekund w celu
zapamiętania zmienionych danych,
a następnie nacisnąć przycisk
"ESC"
aby wyjść z menu.
Ekran powróci do bieżącego wyświet-
lenia.
Menu "Confi g vehic" umożliwia włącze-
nie lub wyłączenie następujących ele-
mentów:
- wycieraczki sprzężone z biegiem
wstecznym (patrz rozdział "Widocz-
ność"),
- oświetlenie towarzyszące i witające
(patrz rozdział "Widoczność"),
- światła dzienne (patrz rozdział "Wi-
doczność"),
- pomoc przy parkowaniu tyłem (patrz
rozdział "Prowadzenie").
Ze względów bezpieczeństwa kon-
fi gurację ekranów należy wykony-
wać bezwzględnie na postoju po
zatrzymaniu pojazdu.

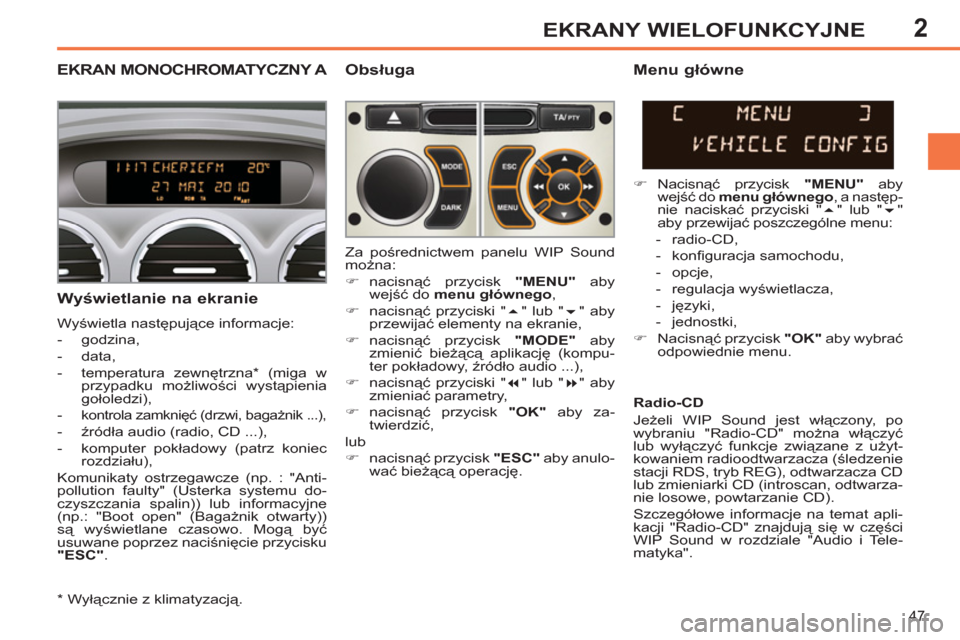

Page 49 of 356
2
47
EKRANY WIELOFUNKCYJNE
EKRAN MONOCHROMATYCZNY A
Obsługa
Wyświetlanie na ekranie
Wyświetla następujące informacje:
- godzina,
- data,
- temperatura zewnętrzna * (miga w
przypadku możliwości wystąpienia
gołoledzi),
-
kontrola zamknięć (drzwi, bagażnik ...),
- źródła audio (radio, CD ...),
- komputer pokładowy (patrz koniec
rozdziału),
Komunikaty ostrzegawcze (np. : "Anti-
pollution faulty" (Usterka systemu do-
czyszczania spalin)) lub informacyjne
(np.: "Boot open" (Bagażnik otwarty))
są wyświetlane czasowo. Mogą być
usuwane poprzez naciśnięcie przycisku
"ESC"
.
Menu główne
)
Nacisnąć przycisk "MENU"
aby
wejść do menu głównego
, a następ-
nie naciskać przyciski "
" lub "
"
aby przewijać poszczególne menu:
- radio-CD ,
- konfi guracja samochodu,
- opcje,
- regulacja wyświetlacza,
- języki,
- jednostki,
)
Nacisnąć przycisk "OK"
aby wybrać
odpowiednie menu. Za pośrednictwem panelu WIP Sound
można:
)
nacisnąć przycisk "MENU"
aby
wejść do menu głównego
,
)
nacisnąć przyciski "
" lub "
" aby
przewijać elementy na ekranie,
)
nacisnąć przycisk "MODE"
aby
zmienić bieżącą aplikację (kompu-
ter pokładowy, źródło audio ...),
)
nacisnąć przyciski "
" lub "
" aby
zmieniać parametry,
)
nacisnąć przycisk "OK"
aby za-
twierdzić,
lub
)
nacisnąć przycisk "ESC"
aby anulo-
wać bieżącą operację.
Radio-CD
Jeżeli WIP Sound jest włączony, po
wybraniu "Radio-CD" można włączyć
lub wyłączyć funkcje związane z użyt-
kowaniem radioodtwarzacza (śledzenie
stacji RDS, tryb REG), odtwarzacza CD
lub zmieniarki CD (introscan, odtwarza-
nie losowe, powtarzanie CD).
Szczegółowe informacje na temat apli-
kacji "Radio-CD" znajdują się w części
WIP Sound w rozdziale "Audio i Tele-
matyka".
*
Wyłącznie z klimatyzacją.
Page 50 of 356
2
!
48
EKRANY WIELOFUNKCYJNE
Ze względów bezpieczeństwa kon-
fi gurację ekranów należy wykony-
wać bezwzględnie na postoju po
zatrzymaniu pojazdu.
Regulacja wyświetlacza
Menu "Display Confi guration" (Konfi gu-
racja wyświetlacza) umożliwia dostęp
do następujących parametrów:
- rok,
- miesiąc,
- dzień,
- godzina,
- minuta,
- tryb 12 lub 24 godzinny.
Języki
W menu "Choice of language" (Wybór
języka): można wybrać język wyświet-
lacza (Francuski, Włoski, Holenderski,
Portugalski, Portugalski-brazylijski, Nie-
miecki, Angielski, Hiszpański).
Jednostki
Menu "International parameters" (Pa-
rametry międzynarodowe) umożliwia
zmianę parametrów:
- temperatury (°C lub °F),
- zużycie paliwa (l/100, mpg lub km/l).
)
Po wybraniu odpowiedniego para-
metru należy naciskać przyciski "
"
lub "
" aby modyfi kować wartości.
)
Naciskać przyciski "
" lub "
" aby
przejść odpowiednio do kolejnego
lub poprzedniego parametru.
)
Nacisnąć przycisk "OK"
aby zapi-
sać zmianę i powrócić do bieżącego
wyświetlenia lub nacisnąć przycisk
"ESC"
aby anulować.
Konfi guracja samochodu
Opcje
Po wybraniu menu "Options" można ot-
worzyć program diagnostyczny, spraw-
dzający stan wyposażenia (aktywny,
nieaktywny, usterka). Menu "Confi g vehic" umożliwia włącze-
nie lub wyłączenie następujących ele-
mentów:
- wycieraczki sprzężone z biegiem
wstecznym (patrz rozdział "Widocz-
ność"),
- oświetlenie towarzyszące i witające
(patrz rozdział "Widoczność"),
- światła dzienne (patrz rozdział "Wi-
doczność"),
- pomoc przy parkowaniu tyłem (patrz
rozdział "Prowadzenie").
