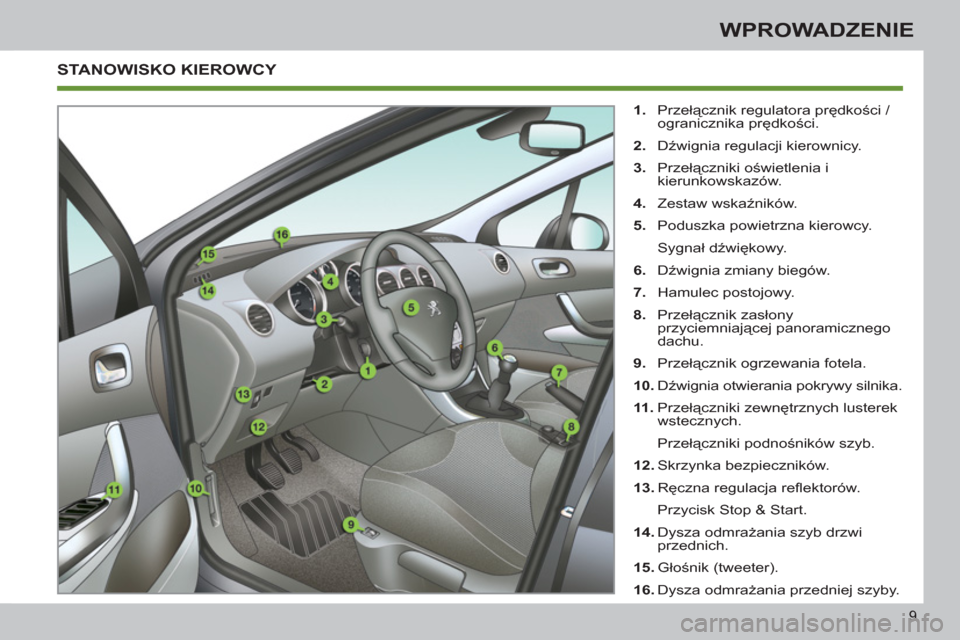

9
WPROWADZENIE
STANOWISKO KIEROWCY


1.
Przełącznik regulatora prędkości /
ogranicznika prędkości.

2.
Dźwignia regulacji kierownicy.

3.
Przełączniki oświetlenia i
kierunkowskazów.

4.
Zestaw wskaźników.

5.
Poduszka powietrzna kierowcy.
Sygnał dźwiękowy.

6.
Dźwignia zmiany biegów.

7.
Hamulec postojowy.

8.
Przełącznik zasłony
przyciemniającej panoramicznego
dachu.

9.
Przełącznik ogrzewania fotela.

10.
Dźwignia otwierania pokrywy silnika.

11 .
Przełączniki zewnętrznych lusterek
wstecznych.
Przełączniki podnośników szyb.

12.
Skrzynka bezpieczników.

13.
Ręczna regulacja refl ektorów.
Przycisk Stop & Start.

14.
Dysza odmrażania szyb drzwi
przednich.

15.
Głośnik (tweeter).

16.
Dysza odmrażania przedniej szyby.

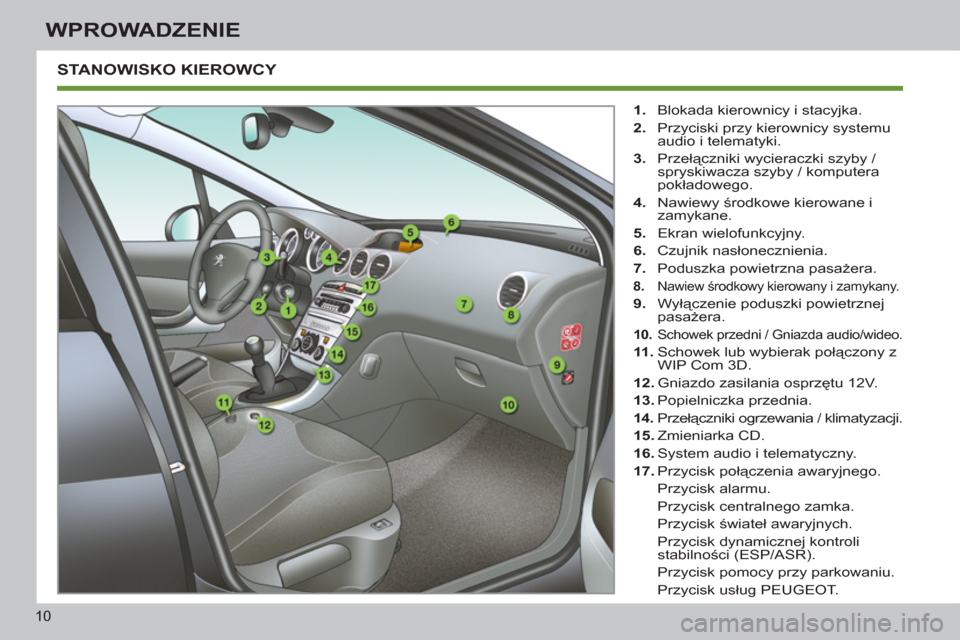

10
WPROWADZENIE
STANOWISKO KIEROWCY


1.
Blokada kierownicy i stacyjka.

2.
Przyciski przy kierownicy systemu
audio i telematyki.

3.
Przełączniki wycieraczki szyby /
spryskiwacza szyby / komputera
pokładowego.

4.
Nawiewy środkowe kierowane i
zamykane.

5.
Ekran wielofunkcyjny.

6.
Czujnik nasłonecznienia.

7.
Poduszka powietrzna pasażera.


8.
Nawiew środkowy kierowany i zamykany.


9.
Wyłączenie poduszki powietrznej
pasażera.


10.
Schowek przedni / Gniazda audio/wideo.


11 .
Schowek lub wybierak połączony z
WIP Com 3D.

12.
Gniazdo zasilania osprzętu 12V.

13.
Popielniczka przednia.


14.
Przełączniki ogrzewania / klimatyzacji.


15.
Zmieniarka CD.

16.
System audio i telematyczny.

17.
Przycisk połączenia awaryjnego.
Przycisk alarmu.
Przycisk centralnego zamka.
Przycisk świateł awaryjnych.
Przycisk dynamicznej kontroli
stabilności (ESP/ASR).
Przycisk pomocy przy parkowaniu.
Przycisk usług PEUGEOT.

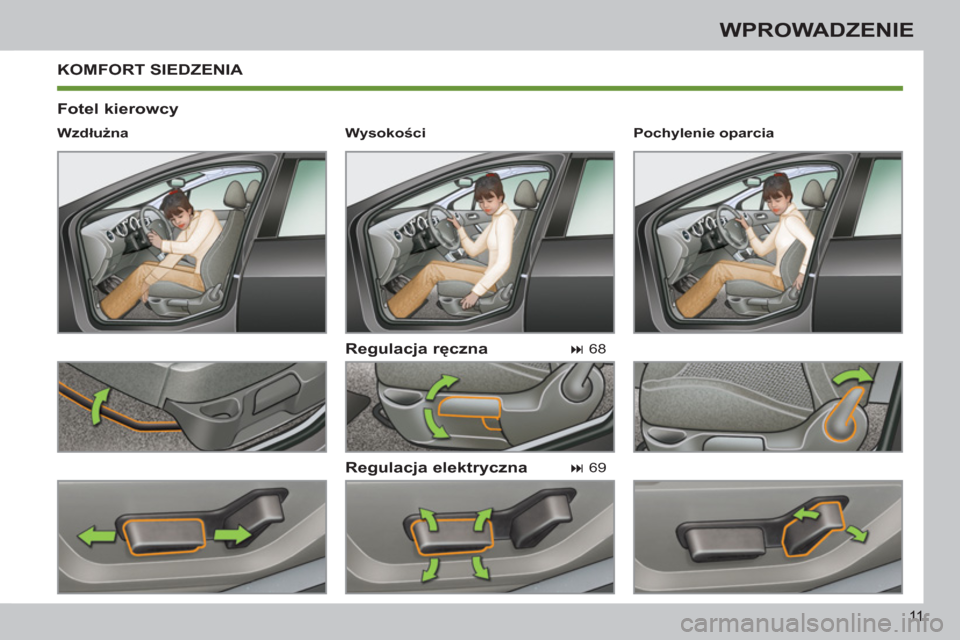

11
WPROWADZENIE
KOMFORT SIEDZENIA

Fotel kierowcy

Regulacja ręczna

Regulacja elektryczna


Wzdłużna



68




69
Pochylenie oparcia


Wysokości

i
!

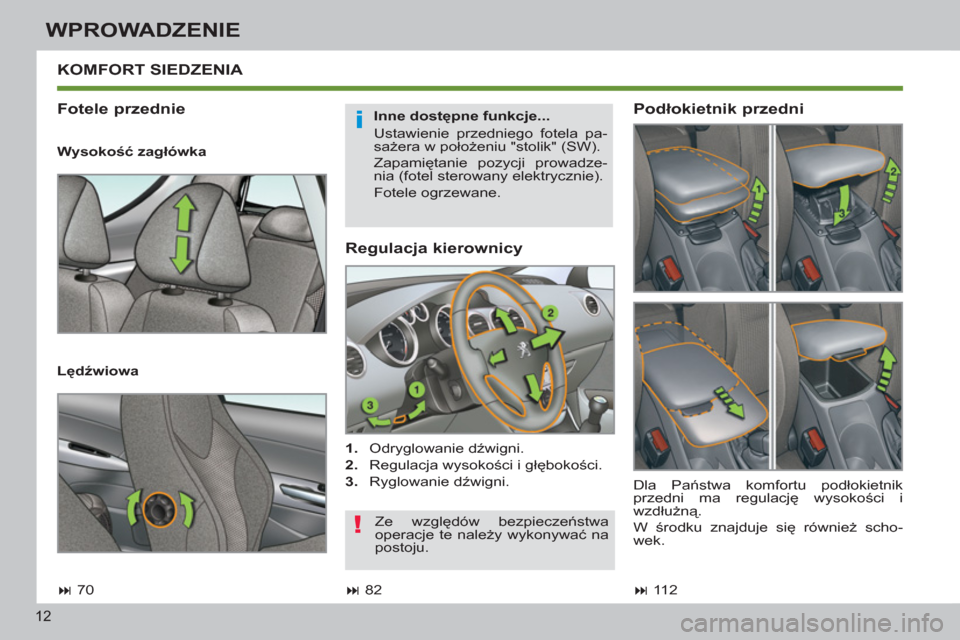

12
WPROWADZENIE

Regulacja kierownicy



1.
Odryglowanie dźwigni.

2.
Regulacja wysokości i głębokości.

3.
Ryglowanie dźwigni.

KOMFORT SIEDZENIA

Fotele przednie


Inne dostępne funkcje...
Ustawienie przedniego fotela pa-
sażera w położeniu "stolik" (SW).
Zapamiętanie pozycji prowadze-
nia (fotel sterowany elektrycznie).
Fotele ogrzewane.

Wysokość zagłówka

Lędźwiowa

Podłokietnik przedni




70




11 2




82
Dla Państwa komfortu podłokietnik
przedni ma regulację wysokości i
wzdłużną.
W środku znajduje się również scho-
wek. Ze względów bezpieczeństwa
operacje te należy wykonywać na
postoju.

i

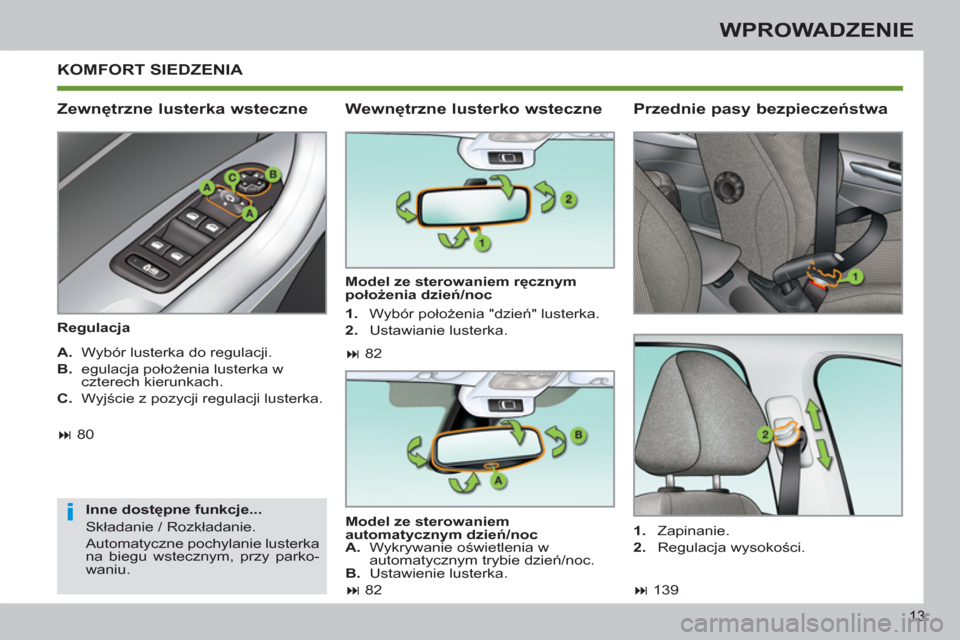

13
WPROWADZENIE
KOMFORT SIEDZENIA

Zewnętrzne lusterka wsteczne


Regulacja

Inne dostępne funkcje...
Składanie / Rozkładanie.
Automatyczne pochylanie lusterka
na biegu wstecznym, przy parko-
waniu.



Wewnętrzne lusterko wsteczne


Model ze sterowaniem ręcznym
położenia dzień/noc


Przednie pasy bezpieczeństwa



1.
Zapinanie.

2.
Regulacja wysokości.
A.
Wybór lusterka do regulacji.

B.

egulacja położenia lusterka w
czterech kierunkach.

C.

Wyjście z pozycji regulacji lusterka.


82



139



80

1.
Wybór położenia "dzień" lusterka.

2.
Ustawianie lusterka.

Model ze sterowaniem
automatycznym dzień/noc


A.
Wykrywanie oświetlenia w
automatycznym trybie dzień/noc.

B.
Ustawienie lusterka.



82

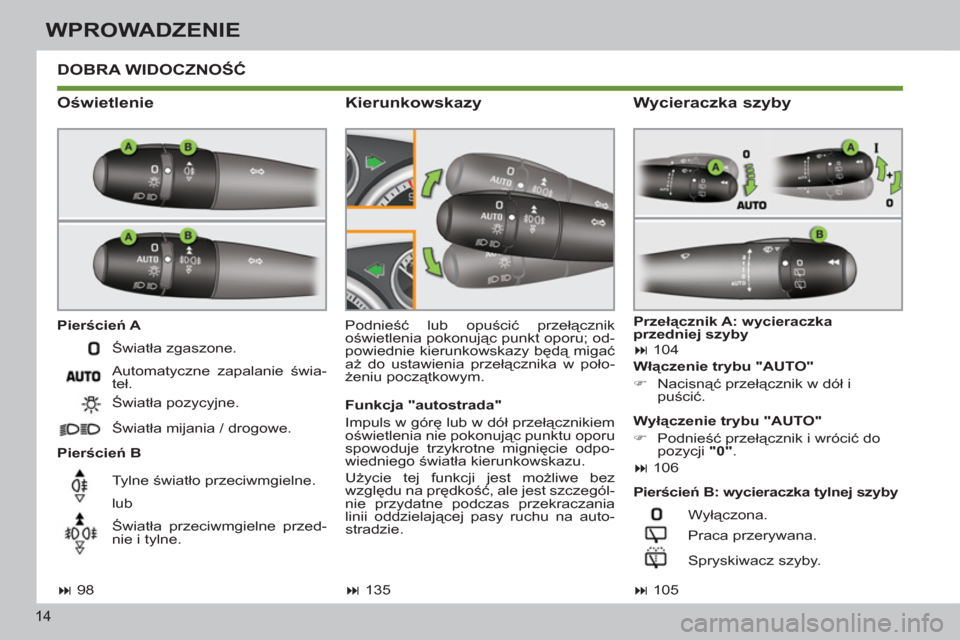

14
WPROWADZENIE
DOBRA WIDOCZNOŚĆ

Oświetlenie


Pierścień A

Pierścień B Podnieść lub opuścić przełącznik
oświetlenia pokonując punkt oporu; od-
powiednie kierunkowskazy będą migać
aż do ustawienia przełącznika w poło-
żeniu początkowym.


Kierunkowskazy


Włączenie trybu "AUTO"


)
Nacisnąć przełącznik w dół i
puścić.


Pierścień B: wycieraczka tylnej szyby



98





105

Światła zgaszone.
Automatyczne zapalanie świa-
teł.
Światła pozycyjne.
Światła mijania / drogowe.
Tylne światło przeciwmgielne.
lub
Światła przeciwmgielne przed-
nie i tylne. Wyłączona.
Praca przerywana.
Spryskiwacz szyby.
Przełącznik A: wycieraczka
przedniej szyby



104



Wycieraczka szyby


Wyłączenie trybu "AUTO"


)
Podnieść przełącznik i wrócić do
pozycji "0"
.



106




135


Funkcja "autostrada"
Impuls w górę lub w dół przełącznikiem
oświetlenia nie pokonując punktu oporu
spowoduje trzykrotne mignięcie odpo-
wiedniego światła kierunkowskazu.
Użycie tej funkcji jest możliwe bez
względu na prędkość, ale jest szczegól-
nie przydatne podczas przekraczania
linii oddzielającej pasy ruchu na auto-
stradzie.

–

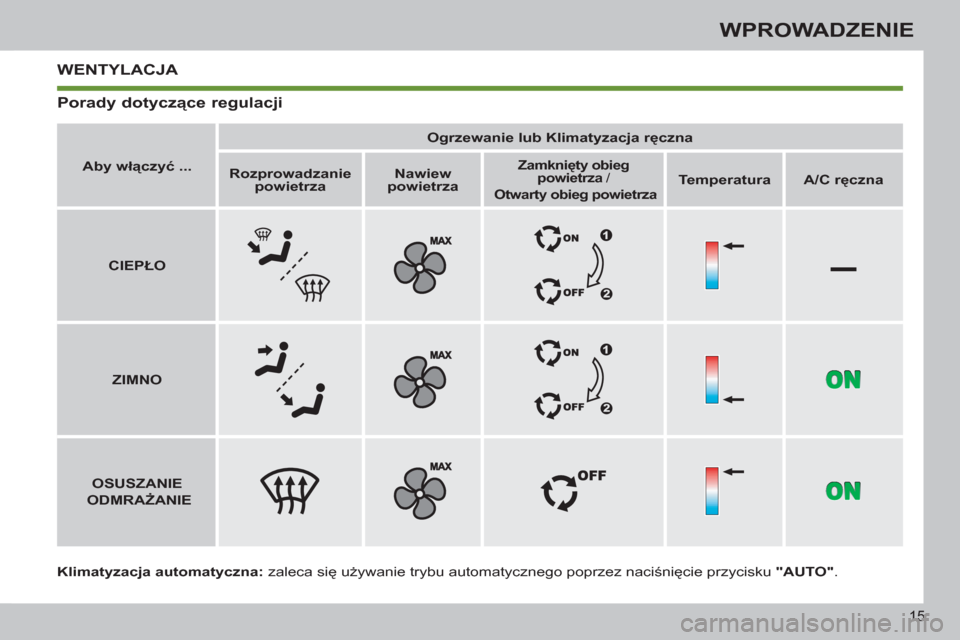

15
WPROWADZENIE
WENTYLACJA


Klimatyzacja automatyczna:
zaleca się używanie trybu automatycznego poprzez naciśnięcie przycisku "AUTO"
.

Aby włączyć ...



Ogrzewanie lub Klimatyzacja ręczna




Rozprowadzanie
powietrza



Nawiew
powietrza





Zamknięty obieg
powietrza
/
Otwarty obieg powietrza




Temperatura



A/C ręczna




CIEPŁO





ZIMNO





OSUSZANIE

ODMRAŻANIE




Porady dotyczące regulacji

16

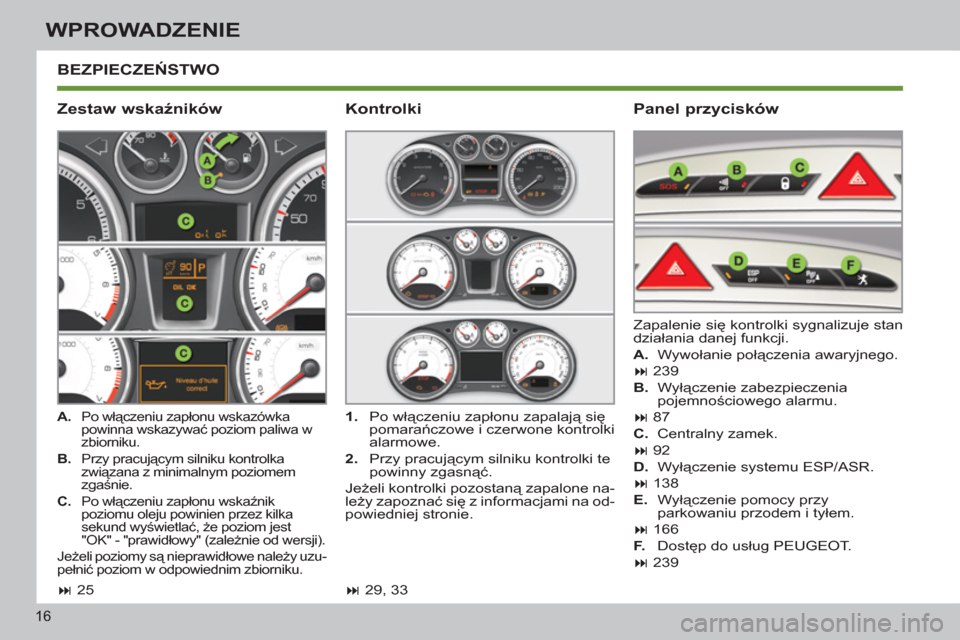

WPROWADZENIE
BEZPIECZEŃSTWO

Zestaw wskaźników
Panel przycisków


A.
Po włączeniu zapłonu wskazówka
powinna wskazywać poziom paliwa w
zbiorniku.

B.
Przy pracującym silniku kontrolka
związana z minimalnym poziomem
zgaśnie.

C.
Po włączeniu zapłonu wskaźnik
poziomu oleju powinien przez kilka
sekund wyświetlać, że poziom jest
"OK" - "prawidłowy" (zależnie od wersji).
Jeżeli poziomy są nieprawidłowe należy uzu-
pełnić poziom w odpowiednim zbiorniku.

Zapalenie się kontrolki sygnalizuje stan
działania danej funkcji.


A.
Wywołanie połączenia awaryjnego.

239

B.
Wyłączenie zabezpieczenia
pojemnościowego alarmu.


87

C.
Centralny zamek.

92

D.
Wyłączenie systemu ESP/ASR.

138

E.
Wyłączenie pomocy przy
parkowaniu przodem i tyłem.

166

F.
Dostęp do usług PEUGEOT.

239



1.
Po włączeniu zapłonu zapalają się
pomarańczowe i czerwone kontrolki
alarmowe.

2.
Przy pracującym silniku kontrolki te
powinny zgasnąć.
Jeżeli kontrolki pozostaną zapalone na-
leży zapozna
ć się z informacjami na od-
powiedniej stronie.

Kontrolki




25



29, 33

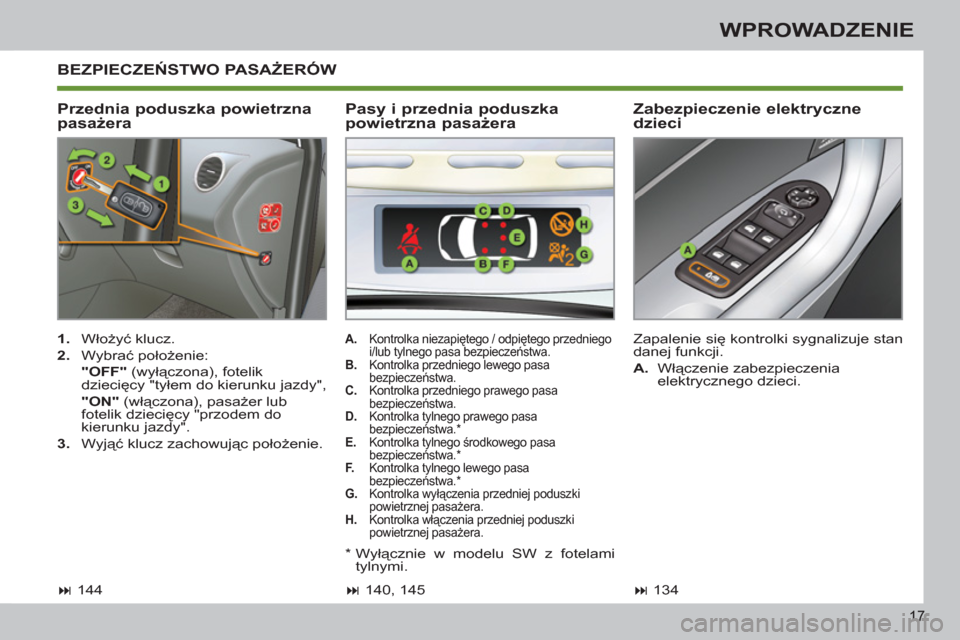

17
WPROWADZENIE
BEZPIECZEŃSTWO PASAŻERÓW

Przednia poduszka powietrzna
pasażera
Zabezpieczenie elektryczne
dzieci


1.
Włożyć klucz.

2.
Wybrać położenie:
"OFF"
(wyłączona), fotelik
dziecięcy "tyłem do kierunku jazdy",
"ON"
(włączona), pasażer lub
fotelik dziecięcy "przodem do
kierunku jazdy".

3.
Wyjąć klucz zachowując położenie. Zapalenie się kontrolki sygnalizuje stan
danej funkcji.


A.
Włączenie zabezpieczenia
elektrycznego dzieci.


A.
Kontrolka niezapiętego / odpiętego przedniego
i/lub tylnego pasa bezpieczeństwa.

B.
Kontrolka przedniego lewego pasa
bezpieczeństwa.

C.
Kontrolka przedniego prawego pasa
bezpieczeństwa.

D.
Kontrolka tylnego prawego pasa
bezpieczeństwa. *

E.
Kontrolka tylnego środkowego pasa
bezpieczeństwa. *

F.
Kontrolka tylnego lewego pasa
bezpieczeństwa. *

G.
Kontrolka wyłączenia przedniej poduszki
powietrznej pasażera.

H.
Kontrolka włączenia przedniej poduszki
powietrznej pasażera.


Pasy i przednia poduszka
powietrzna pasażera




140, 145






144




134

*
Wyłącznie w modelu SW z fotelami
tylnymi.

18

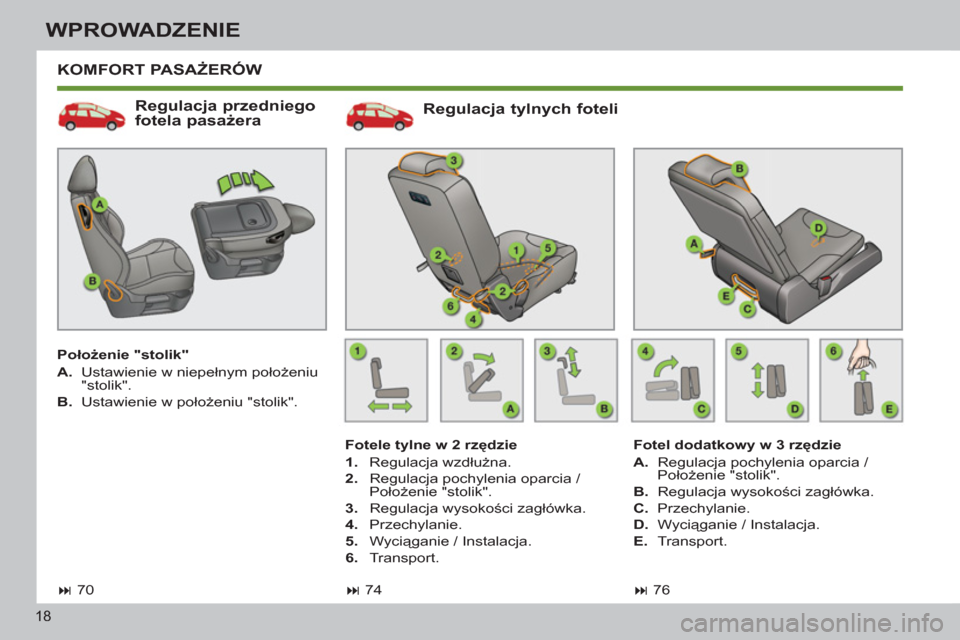

WPROWADZENIE
KOMFORT PASAŻERÓW

Regulacja tylnych foteli


Fotele tylne w 2 rzędzie


1.
Regulacja wzdłużna.

2.
Regulacja pochylenia oparcia /
Położenie "stolik".

3.
Regulacja wysokości zagłówka.

4.
Przechylanie.

5.
Wyciąganie / Instalacja.

6.
Transport.



74

Fotel dodatkowy w 3 rzędzie


A.
Regulacja pochylenia oparcia /
Położenie "stolik".

B.
Regulacja wysokości zagłówka.

C.
Przechylanie.

D.
Wyciąganie / Instalacja.

E.
Transport.



76




Regulacja przedniego
fotela pasażera


Położenie "stolik"


A.
Ustawienie w niepełnym położeniu
"stolik".

B.
Ustawienie w położeniu "stolik".



70
