Page 71 of 356
3
i
69
KOMFORT
SIEDZENIA PRZEDNIE
Fotel składa się z siedziska, oparcia i
zagłówka z możliwością regulacji.
Regulacja wzdłużna
)
Popchnąć dźwignię do przodu lub
do tyłu, aby przesunąć fotel.
Regulacja wysokości i pochylenia
siedziska
)
Pochylić tylną część dźwigni w górę
lub w dół, aby wyregulować wyso-
kość.
)
Pochylić przednią część dźwigni w
górę lub w dół, aby wyregulować po-
chylenie.
Regulacja pochylenia oparcia
)
Przechylić dźwignię do przodu lub
do tyłu, aby wyregulować pochylenie
oparcia.
Elektryczna regulacja fotela
kierowcy
Elektryczne funkcje fotela kierowcy
wyłączają się po upływie minuty od
wyłączenia zapłonu.
Aby je ponownie uruchomić, włą-
czyć zapłon.
Page 72 of 356
3
!
i
70
KOMFORT
Położenie "stolik"
przedniego fotela pasażera
Regulacja wysokości zagłówka
)
Aby go podnieść, pociągnąć jedno-
cześnie do przodu i do góry.
)
Aby wyjąć, nacisnąć występ A
i po-
ciągnąć do góry.
)
Aby założyć na miejsce, wsunąć
trzpienie zagłówka w otwory, pozo-
stając w jednej linii z osią oparcia.
)
Aby opuścić, nacisnąć jednocześnie
występ A
i zagłówek. Na trzpieniach znajdują się wyżło-
bienia uniemożliwiające opuszcze-
nie zagłówka; jest to zabezpieczenie
w razie wypadku.
Regulacja jest prawidłowa, gdy
górna krawędź zagłówka znaj-
duje się
na wysokości czubka
głowy.
Nigdy nie jeździć bez zagłówków;
należy je założyć na swoje miejsce
i prawidłowo wyregulować.
Regulacja lędźwiowa ręczna
)
Obracać pokrętłem dla otrzymania
żądanego podparcia na poziomie
lędźwiowym.
Regulacje dodatkowe
Ustawienie przedniego fotela w położe-
niu "stolik", przy takim samym ustawieniu
foteli tylnych, umożliwia transport długich
przedmiotów.
)
Pociągnąć dźwignię w górę, aby
przechylić oparcie na siedzisko.
Aby całkowicie złożyć oparcie nale-
ży przechylić dźwignię pochylania
oparcia.
)
Ponownie pociągnąć dźwignię, aby
odryglować oparcie i je podnieść.
Po podniesieniu oparcie wraca na
swoje miejsce początkowe.
Należy pamiętać, aby wcześniej
złożyć "stolik" typu "lotniczego" za-
mocowany z tyłu oparcia.
Page 73 of 356
3
i
i
KOMFORT

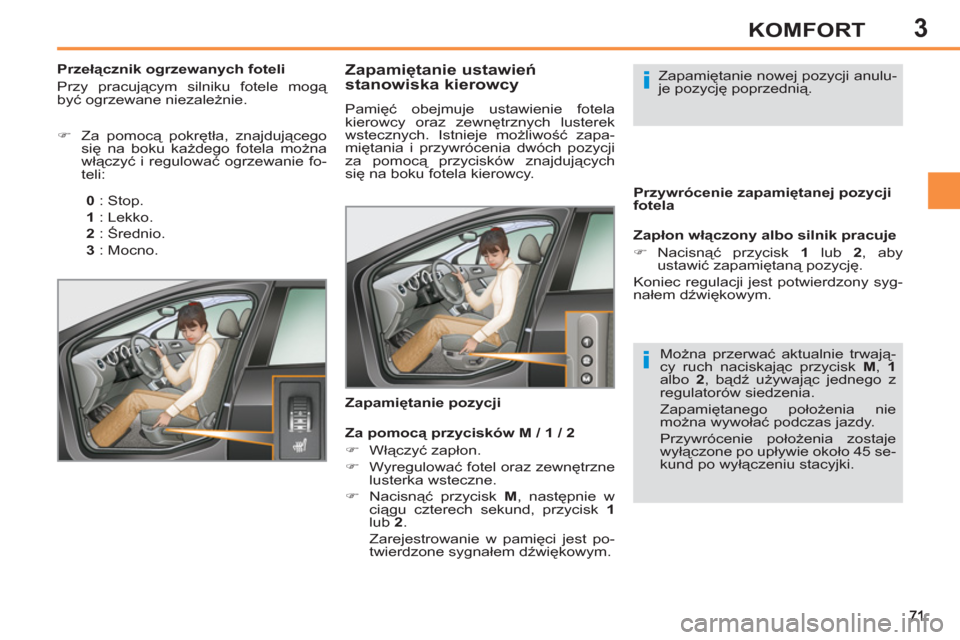

Zapamiętanie ustawień
stanowiska kierowcy
Pamięć obejmuje ustawienie fotela
kierowcy oraz zewnętrznych lusterek
wstecznych. Istnieje możliwość zapa-
miętania i przywrócenia dwóch pozycji
za pomocą przycisków znajdujących
się na boku fotela kierowcy.
Zapłon włączony albo silnik pracuje
)
Nacisnąć przycisk 1
lub 2
, aby
ustawić zapamiętaną pozycję.
Koniec regulacji jest potwierdzony syg-
nałem dźwiękowym.
Zapamiętanie pozycji
Zapamiętanie nowej pozycji anulu-
je pozycję poprzednią.
Przywrócenie zapamiętanej pozycji
fotela
Za pomocą przycisków M / 1 / 2
)
Włączyć zapłon.
)
Wyregulować fotel oraz zewnętrzne
lusterka wsteczne.
)
Nacisnąć przycisk M
, następnie w
ciągu czterech sekund, przycisk 1
lub 2
.
Zarejestrowanie w pamięci jest po-
twierdzone sygnałem dźwiękowym. Można przerwać aktualnie trwają-
cy ruch naciskając przycisk M
, 1
albo 2
, bądź używając jednego z
regulatorów siedzenia.
Zapamiętanego położenia nie
moż
na wywołać podczas jazdy.
Przywrócenie położenia zostaje
wyłączone po upływie około 45 se-
kund po wyłączeniu stacyjki.
Przełącznik ogrzewanych foteli
Przy pracującym silniku fotele mogą
być ogrzewane niezależnie.
)
Za pomocą pokrętła, znajdującego
się na boku każdego fotela można
włączyć i regulować ogrzewanie fo-
teli:
0
: Stop.
1
: Lekko.
2
: Średnio.
3
: Mocno.
Page 74 of 356
3
!
72
KOMFORT
KANAPA TYLNA
Nigdy nie jeździć ze zdemonto-
wanymi zagłówkami; muszą znaj-
dować się na swoim miejscu w
położeniu górnym, gdy na tylnych
siedzeniach są pasażerowie.
Zagłówki tylne
Mogą być ustawione w położeniu gór-
nym (komfort i bezpieczeństwo) i dol-
nym (widoczność z tyłu).
Mogą zostać również zdemontowane.
Aby wyjąć zagłówek:
)
pociągnąć do oporu do przodu i do
góry,
)
następnie nacisnąć występ A
.
Wyjmowanie siedziska
)
Przesunąć odpowiedni fotel przedni
do przodu w razie potrzeby.
)
Chwycić z tyłu siedzisko 1
i pod-
nieść.
)
Całkowicie pochylić siedzisko 1
na
fotel przedni.
)
Wyjąć siedzisko 1
z mocowań po-
ciągając je w górę.
Zakładanie siedziska
)
Ustawić pionowo siedzisko 1
w mo-
cowaniach.
)
Pochylić siedzisko 1
.
)
Nacisnąć siedzisko, aby je zaryglować.
Składana kanapa w części lewej (2/3)
lub prawej (1/3) w celu zwiększenia
przestrzeni ładunkowej bagażnika.
Page 75 of 356
3
!
i
73
KOMFORT
Składanie fotela
W celu złożenia tylnego fotela bez oba-
wy o jego zniszczenie należy zawsze
rozpoczynać od siedziska, nigdy od
oparcia:
)
przesunąć przedni fotel do przodu w
razie potrzeby,
)
chwycić ręką z tyłu siedzisko 1
i
podnieść,
)
pochylić całkowicie siedzisko 1
na
fotel przedni,
Zakładanie fotela
Podczas zakładania tylnego fotela:
)
wyprostować oparcie 3
i zabloko-
wać je,
)
złożyć siedzisko 1
,
)
podnieść lub założyć zagłówki.
)
sprawdzić położenie pasa bezpie-
czeństwa z boku oparcia,
)
opuścić lub zdjąć zagłówki w razie
potrzeby,
)
pociągnąć do przodu dźwignię 2
,
aby odblokować oparcie 3
,
)
pochylić oparcie 3
.
Podczas zakładania tylnego fotela
należy zwrócić uwagę, by nie przy-
ciąć
pasów bezpieczeństwa i usta-
wić sprzączki. Siedzisko 1
może zostać wyjęte,
aby zwiększyć przestrzeń bagaż-
nika.
Page 76 of 356
3
i
ii
74
KOMFORT

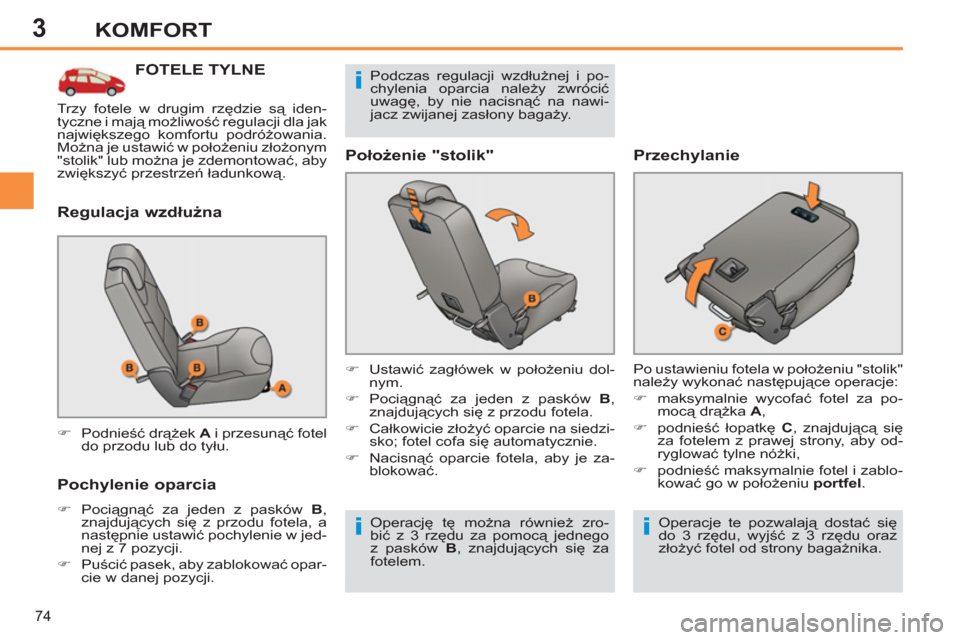

FOTELE TYLNE
Regulacja wzdłużna
Pochylenie oparcia
)
Pociągnąć za jeden z pasków B
,
znajdujących się z przodu fotela, a
następnie ustawić pochylenie w jed-
nej z 7 pozycji.
)
Puścić pasek, aby zablokować opar-
cie w danej pozycji.
Położenie "stolik"
)
Podnieść drążek A
i przesunąć fotel
do przodu lub do tyłu.
)
Ustawić zagłówek w położeniu dol-
nym.
)
Pociągnąć za jeden z pasków B
,
znajdujących się z przodu fotela.
)
Całkowicie złożyć oparcie na siedzi-
sko; fotel cofa się automatycznie.
)
Nacisnąć oparcie fotela, aby je za-
blokować.
Przechylanie
Po ustawieniu fotela w położeniu "stolik"
należy wykonać następujące operacje:
)
maksymalnie wycofać fotel za po-
mocą drążka A
,
)
podnieść łopatkę C, znajdującą się
za fotelem z prawej strony, aby od-
ryglować tylne nóżki,
)
podnieść maksymalnie fotel i zablo-
kować go w położeniu portfel.
Operację tę można również zro-
bić z 3 rzędu za pomocą jednego
z pasków B
, znajdujących się za
fotelem. Operacje te pozwalają dostać się
do 3 rzędu, wyjść
z 3 rzędu oraz
złożyć fotel od strony bagażnika. Trzy fotele w drugim rzędzie są iden-
tyczne i mają możliwość regulacji dla jak
największego komfortu podróżowania.
Można je ustawić w położeniu złożonym
"stolik" lub można je zdemontować, aby
zwiększyć przestrzeń ładunkową. Podczas regulacji wzdłużnej i po-
chylenia oparcia należy zwrócić
uwagę, by nie nacisnąć na nawi-
jacz zwijanej zasłony bagaży.
Page 77 of 356
3
!
75
KOMFORT

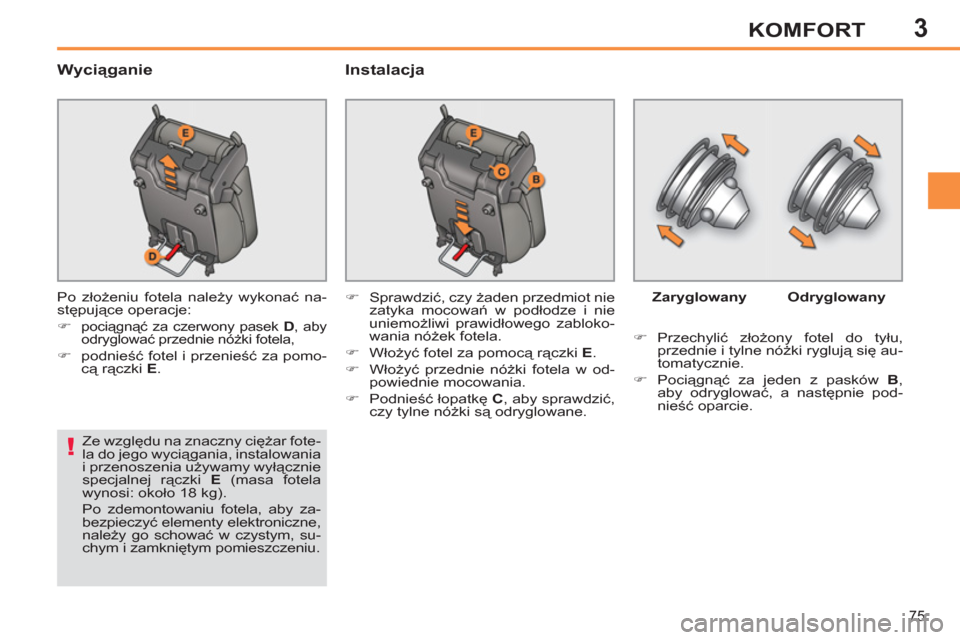

Wyciąganie
Instalacja
Po złożeniu fotela należy wykonać na-
stępujące operacje:
)
pociągnąć za czerwony pasek D
, aby
odryglować przednie nóżki fotela,
)
podnieść fotel i przenieść za pomo-
cą rączki E
.
Ze względu na znaczny ciężar fote-
la do jego wyciągania, instalowania
i przenoszenia używamy wyłącznie
specjalnej rączki E (masa fotela
wynosi: około 18 kg).
Po zdemontowaniu fotela, aby za-
bezpieczyć elementy elektroniczne,
należy go schować w czystym, su-
chym i zamkniętym pomieszczeniu. Zaryglowany
Odryglowany
)
Przechylić złożony fotel do tyłu,
przednie i tylne nóżki ryglują się au-
tomatycznie.
)
Pociągnąć za jeden z pasków B
,
aby odryglować, a następnie pod-
nieść oparcie.
)
Sprawdzić, czy żaden przedmiot nie
zatyka mocowań
w podłodze i nie
uniemożliwi prawidłowego zabloko-
wania nóżek fotela.
)
Włożyć fotel za pomocą rączki E
.
)
Włożyć przednie nóżki fotela w od-
powiednie mocowania.
)
Podnieść łopatkę C
, aby sprawdzić,
czy tylne nóżki są odryglowane.
Page 78 of 356
3
!
76
KOMFORT

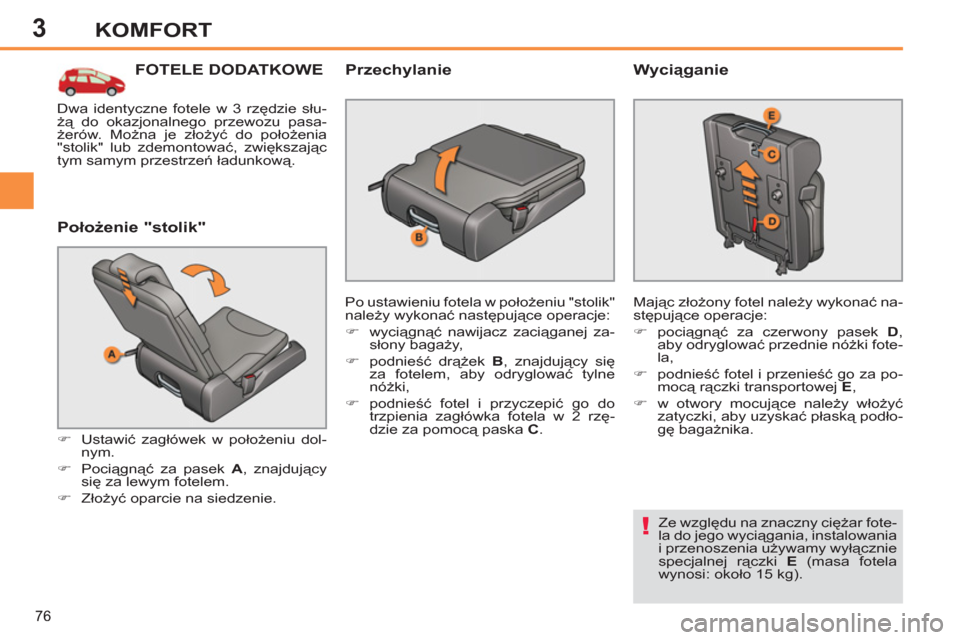

FOTELE DODATKOWE
Położenie "stolik"
)
Ustawić zagłówek w położeniu dol-
nym.
)
Pociągnąć za pasek A
, znajdujący
się za lewym fotelem.
)
Złożyć oparcie na siedzenie.
Przechylanie
Po ustawieniu fotela w położeniu "stolik"
należy wykonać następujące operacje:
)
wyciągnąć nawijacz zaciąganej za-
słony bagaży,
)
podnieść drążek B
, znajdujący się
za fotelem, aby odryglować tylne
nóżki,
)
podnieść fotel i przyczepić go do
trzpienia zagłówka fotela w 2 rzę-
dzie za pomocą paska C
.
Wyciąganie
Mając złożony fotel należy wykonać na-
stępujące operacje:
)
pociągnąć za czerwony pasek D
,
aby odryglować przednie nóżki fote-
la,
)
podnieść fotel i przenieść go za po-
mocą rączki transportowej E
,
)
w otwory mocujące należy włożyć
zatyczki, aby uzyskać płaską podło-
gę bagażnika.
Ze względu na znaczny ciężar fote-
la do jego wyciągania, instalowania
i przenoszenia używamy wyłącznie
specjalnej rączki E (masa fotela
wynosi: około 15 kg). Dwa identyczne fotele w 3 rzędzie sł
u-
żą do okazjonalnego przewozu pasa-
żerów. Można je złożyć do położenia
"stolik" lub zdemontować, zwiększając
tym samym przestrzeń ładunkową.
Page 79 of 356
3
77
KOMFORT

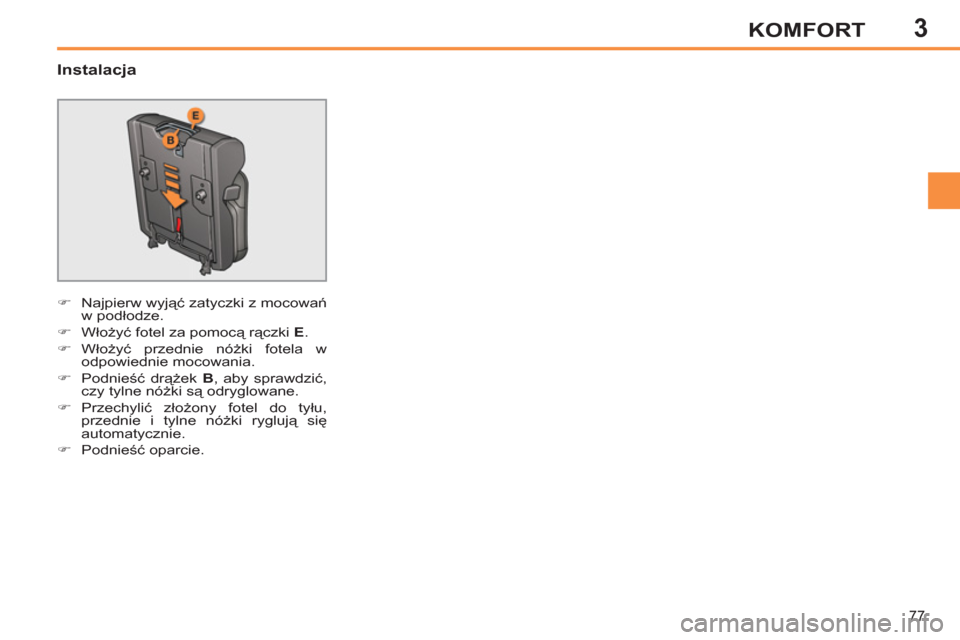

Instalacja
)
Najpierw wyjąć zatyczki z mocowań
w podłodze.
)
Włożyć fotel za pomocą rączki E
.
)
Włożyć przednie nóżki fotela w
odpowiednie mocowania.
)
Podnieść drążek B
, aby sprawdzić,
czy tylne nóżki są odryglowane.
)
Przechylić złożony fotel do tyłu,
przednie i tylne nóżki ryglują się
automatycznie.
)
Podnieść oparcie.
Page 80 of 356
3
!
i
78
KOMFORT
MODUŁOWOŚĆ I RÓŻNE KONFIGURACJE
FOTELI
Przykłady konfiguracji
7 miejsc
Manipulacje mające na celu zmia-
nę istniejącej konfi guracji muszą
być bezwzględnie wykonywane
na postoju (patrz rozdział "Fotele
tylne" i "Fotele dodatkowe" wersja
SW z fotelami tylnymi).
Cechy szczególne
Fotele boczne z 2 rzędu mogą być wy-
środkowane po zdemontowaniu fotela
środkowego.
Fotele z 2 rzędu mogą być instalowane
w 3 rzędzie.
Natomiast fotele z 3 rzędu nie mogą
być instalowane w 2 rzędzie.
5 miejsc ze złożonym fotelem dodatkowym Pasażerowie nie mogą zajmować
foteli w 3 rzędzie, jeżeli fotele w
2 rzędzie znajdują się w położeniu
portfelowym. Dzięki modułowej budowie fotele można
ustawić w wielu konfi guracjach popra-
wiając komfort w kabinie lub zwiększa-
jąc przestrzeń ładunkową.
