9
i
i
!
159
VEZETÉS
A motor START üzemmódba kapcsolása
Az "ECO"
visszajelzés kialszik
és a motor újraindul:
- mechanikus sebességváltó ese-
tén:
ha teljesen benyomja a ten-
gelykapcsoló-pedált,
- 6 fokozatú, vezérelt mechanikus
sebességváltó esetén:
●
ha a váltókar A
vagy M
pozícióban
van, és felengedi a fékpedált,
●
ha N
pozícióban lévő váltókar és
felengedett fékpedál esetén a vál-
tókart A
vagy M
pozícióba állítja,
●
vagy ha hátramenetbe kapcsol.
Különleges esetek, amikor a START
üzemmód automatikusan bekapcsol
Biztonsági és kényelmi okokból a
START üzemmód automatikusan be-
kapcsol, ha:
- kinyitja a vezetőoldali ajtót,
- kikapcsolja a vezető biztonsági
övét,
- a gépkocsi sebessége kézi vál-
tó esetén meghaladja a 25 km/h-s
sebességet, 6 fokozatú MCP váltó
esetén pedig a 11 km/h-s sebessé-
get,
- bizonyos meghatározott körülmé-
nyek (akkumulátortöltés, motorhő-
mérséklet, fékrásegítés, légkondici-
onáló beállítása, stb.) szükségessé
teszik a motor működését a rend-
szer felügyeletének biztosítására.
Ilyenkor az "ECO"
visszajelzés
pár másodpercig villog, majd ki-
alszik.
Az ilyen működés teljesen normális.
Kikapcsolás
Ha a kikapcsolás STOP üzemmód-
ban történt, a motor azonnal újra-
indul. A funkció bármikor kikapcsolható az
"ECO OFF"
vezérlő megnyomásával.
Ekkor a vezérlő jelzőlámpája kigyul-
lad, és egy üzenet jelenik meg a kép-
ernyőn.
Visszakapcsolás
Nyomja meg ismét az "ECO OFF"
ve-
zérlőt.
A funkció újra aktív; a vezérlő jelzőlám-
pája ekkor kialszik, és egy üzenet jele-
nik meg a műszercsoporton.
A funkció a motor gyújtáskulccsal
történő indításakor automatikusan
bekapcsol. Kézi sebességváltó esetén, ha STOP
üzemmódban sebességváltáskor
nem nyomja be teljesen a tengely-
kapcsoló-pedált, kigyullad egy visz-
szajelző vagy megjelenik egy üzenet,
amely arra fi gyelmezteti, hogy a mo-
tor újraindításához teljesen be kell
nyomni a tengelykapcsoló-pedált.
Page 162 of 356
9
!
!
160
VEZETÉS
Működési rendellenesség
A funkció meghibásodása esetén az
"ECO OFF"
vezérlő jelzőlámpája elő-
ször villog, majd folyamatosan világít.
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy minősített műhely-
ben.
Ha a hiba STOP üzemmódban jelent-
kezik, előfordulhat, hogy a motor leful-
lad. Valamennyi műszerfali jelzőlámpa
kigyullad. Ilyen esetben vegye le a gyúj-
tást, majd indítsa újra a gépkocsit a
kulccsal.
Karbantartás
A motortérben történő bevatkozá-
sok előtt kapcsolja ki a Stop & Start
funkciót, nehogy a START üzem-
mód automatikus bekapcsolása
esetén megsérüljön.
A funkció működtetéséhez speciális tu-
lajdonságokkal rendelkező, különleges
technológiájú akkumulátorra van szük-
ség (érdeklődjön a PEUGEOT hálózat-
ban vagy egy minősített műhelyben).
A PEUGEOT által nem engedélyezett
akkumulátor beszerelése a funkció
meghibásodásához vezethet.
A Stop & Start egy fejlett techno-
lógiájú rendszer. A speciális akku-
mulátort érintő beavatkozásokra
kizárólag a PEUGEOT hálózatban
vagy egy minősített műhelyben ke-
rülhet sor.
Page 163 of 356
9
i
161
VEZETÉS
SEBESSÉGKORLÁTOZÓ BERENDEZÉS
A vezető által beprogramozott haladá-
si sebesség túllépését megakadályozó
rendszer.
A sebesség határértékének elérését kö-
vetően a gázpedál használata hatásta-
lan marad.
A rendszer kapcsolói az A
karon talál-
hatók.
1.
A sebességkorlátozó üzemmód ki-
választását szolgáló forgókapcsoló
2.
A sebességérték csökkentését szol-
gáló gomb
3.
A sebességérték növelését szolgáló
gomb
4.
A korlátozás be- és kikapcsolása
A beprogramozott információk a mű-
szerfali kijelzőn láthatók.
5.
A korlátozás be- / kikapcsolt állapo-
tának kijelzése
6.
A sebességkorlátozó üzemmód ki-
jelzése
7.
Beprogramozott sebességérték
Kormányon elhelyezett kapcsolók
Műszerfali kijelzések
A sebességkorlátozó berendezés
használata semmilyen körülmények
között sem mentesíti a vezetőt a
sebességkorlátozások betartása, a
kellő odafi gyelés és felelősségteljes
magatartás kötelezettsége alól. A sebességkorlátozó bekapcsolá-
sa
kézzel történik, és csak minimum
30 km/órás beprogramozott sebesség-
nél lehetséges.
A sebességkorlátozó kikapcsolása
a
kapcsoló kézi működtetésével történik.
A gázpedál erőteljes lenyomásával le-
hetséges a beprogramozott sebesség
átmeneti túllépése.
A beprogramozott sebességhez való
visszatéréshez elég egy annál alacso-
nyabb sebességértékre lassítani a gép-
járművet.
A beprogramozott sebességértéket a
gyújtás levételekor a rendszer tárolja.
Page 164 of 356
9
!
VEZETÉS
Meredek lejtőn vagy erőteljes gyor-
sításkor a sebességkorlátozó nem
képes megakadályozni a beprog-
ramozott sebesség túllépését.
A pedálok beszorulásának elkerü-
lése érdekében:
- ügyeljen a kiegészítő padlósző-
nyeg megfelelő elhelyezkedé-
sére,
- soha ne helyezzen egymásra
több kiegészítő padlószőnye-
get.
Programozás
)
Fordítsa az 1
-es forgókacsolót
"LIMIT"
helyzetbe: a sebesség-
korlátozó üzemmód kiválasztása a
rendszer bekapcsolása nélkül (OFF)
megtörtént.
A sebesség beállításához nem szüksé-
ges a sebességkorlátozót bekapcsolni.
A beprogramozott sebesség túllépése
A gázpedál használatával kizárólag akkor léphető túl a be-
programozott sebesség, ha a gázpedált erősen, az ellenál-
lási ponton túl
nyomja le.
A sebességkorlátozó átmenetileg kikapcsolt állapotba kerül, a
továbbra is látható beprogramozott sebességérték pedig villog.
A gépjármű lassulásának hatására (akár szándékos, akár
nem) a beprogramozott értékhez történő visszatérést köve-
tően a villogás automatikusan megszűnik.
Visszatérés a normál vezetéshez
)
Fordítsa az 1
-es forgókacsolót "0"
helyzetbe: a sebes-
ségkorlátozó üzemmód kikapcsol. A kijelzőn ismét a ki-
lométer-számláló jelenik meg.
Működési rendellenesség
A sebességkorlátozó meghibásodása
esetén a kijelzőn a beprogramozott se-
bességérték helyén villogó vonalak je-
lennek meg.
Ellenőriztesse a PEUGEOT hálózatban
vagy egy szakszervizben.
)
A 4
-es gombbal állítsa le a sebességkorlátozót: a kijel-
zőn megjelenik a művelet visszaigazolása (OFF).
)
A 4
-es gomb ismételt megnyomásával kapcsolja be a
sebességkorlátozót.
)
A 2
-es vagy 3
-as gomb megnyomásával állítsa be a se-
bességértéket (pl.: 90 km/óra).
Az értéket a későbbiekben a 2
-es vagy 3
-as gomb segítsé-
gével módosíthatja:
- + vagy - 1 km/óra = rövid nyomás,
- + vagy - 5 km/óra = hosszú nyomás,
- + vagy - 5 km/órás ugrásokkal = folyamatosan lenyomva tartva.
)
A 4
-es gomb megnyomásával kapcsolja be a sebesség-
korlátozót.

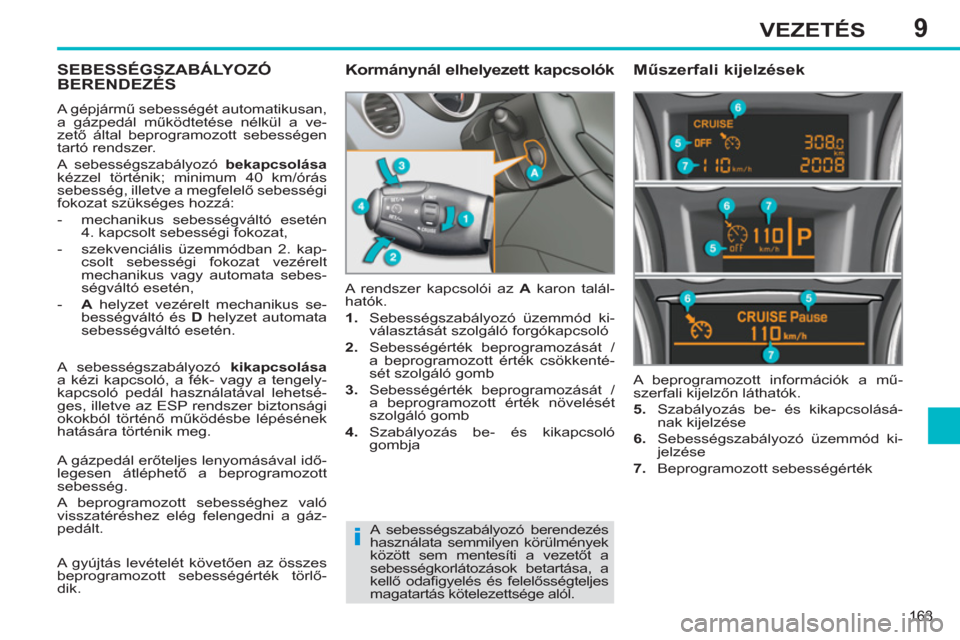

Page 165 of 356
9
i
163
VEZETÉS
SEBESSÉGSZABÁLYOZÓ BERENDEZÉS
A gépjármű sebességét automatikusan,
a gázpedál működtetése nélkül a ve-
zető által beprogramozott sebességen
tartó rendszer.
A sebességszabályozó bekapcsolása
kézzel történik; minimum 40 km/órás
sebesség, illetve a megfelelő sebességi
fokozat szükséges hozzá:
- mechanikus sebességváltó esetén
4. kapcsolt sebességi fokozat,
- szekvenciális üzemmódban 2. kap-
csolt sebességi fokozat vezérelt
mechanikus vagy automata sebes-
ségváltó esetén,
- A
helyzet vezérelt mechanikus se-
bességváltó és D
helyzet automata
sebességváltó esetén. A rendszer kapcsolói az A
karon talál-
hatók.
1.
Sebességszabályozó üzemmód ki-
választását szolgáló forgókapcsoló
2.
Sebességérték beprogramozását /
a beprogramozott érték csökkenté-
sét szolgáló gomb
3.
Sebességérték beprogramozását /
a beprogramozott érték növelését
szolgáló gomb
4.
Szabályozás be- és kikapcsoló
gombja A beprogramozott információk a mű-
szerfali kijelzőn láthatók.
5.
Szabályozás be- és kikapcsolásá-
nak kijelzése
6.
Sebességszabályozó üzemmód ki-
jelzése
7.
Beprogramozott sebességérték
Kormánynál elhelyezett kapcsolók
Műszerfali kijelzések
A sebességszabályozó berendezés
használata semmilyen körülmények
között sem mentesíti a vezetőt a
sebességkorlátozások betartása, a
kellő odafi gyelés és felelősségteljes
magatartás kötelezettsége alól. A sebességszabályozó kikapcsolása
a kézi kapcsoló, a fék- vagy a tengely-
kapcsoló pedál használatával lehetsé-
ges, illetve az ESP rendszer biztonsági
okokból történő működésbe lépésének
hatására történik meg.
A gázpedál erőteljes lenyomásával idő-
legesen átléphető a beprogramozott
sebesség.
A beprogramozott sebességhez való
visszatéréshez elég felengedni a gáz-
pedált.
A gyújtás levételét követően az összes
beprogramozott sebességérték törlő-
dik.

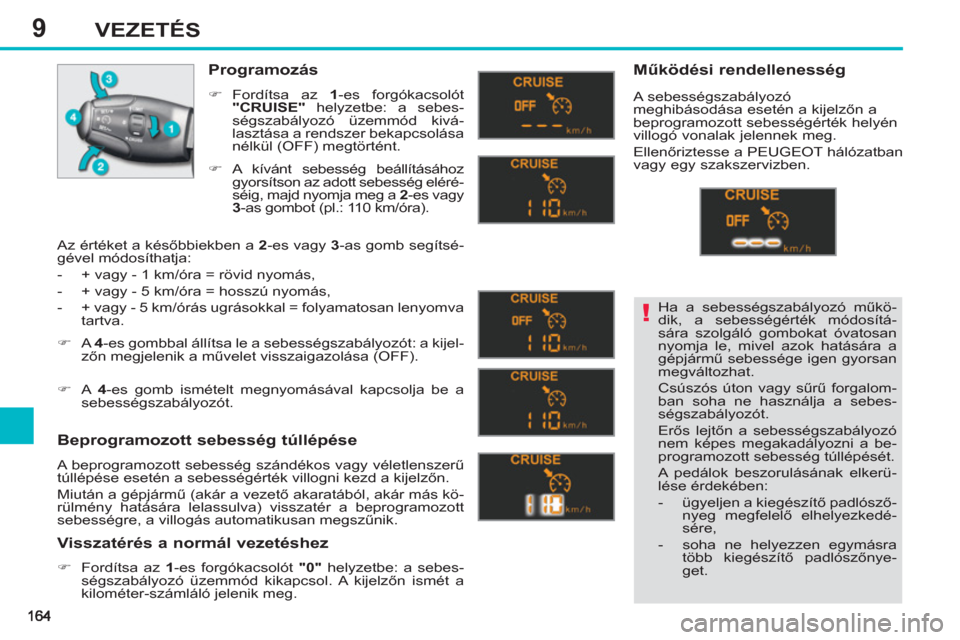

Page 166 of 356
9
!
VEZETÉS
Ha a sebességszabályozó műkö-
dik, a sebességérték módosítá-
sára szolgáló gombokat óvatosan
nyomja le, mivel azok hatására a
gépjármű sebessége igen gyorsan
megváltozhat.
Csúszós úton vagy sűrű forgalom-
ban soha ne használja a sebes-
ségszabályozót.
Erős lejtőn a sebességszabályozó
nem képes megakadályozni a be-
programozott sebesség túllépését.
A pedálok beszorulásának elkerü-
lése érdekében:
- ügyeljen a kiegészítő padlósző-
nyeg megfelelő elhelyezkedé-
sére,
- soha ne helyezzen egymásra
több kiegészítő padlószőnye-
get.
Programozás
)
Fordítsa az 1
-es forgókacsolót
"CRUISE"
helyzetbe: a sebes-
ségszabályozó üzemmód kivá-
lasztása a rendszer bekapcsolása
nélkül (OFF) megtörtént.
Beprogramozott sebesség túllépése
A beprogramozott sebesség szándékos vagy véletlenszerű
túllépése esetén a sebességérték villogni kezd a kijelzőn.
Miután a gépjármű (akár a vezető akaratából, akár más kö-
rülmény hatására lelassulva) visszatér a beprogramozott
sebességre, a villogás automatikusan megszűnik.
Visszatérés a normál vezetéshez
)
Fordítsa az 1
-es forgókacsolót "0"
helyzetbe: a sebes-
ségszabályozó üzemmód kikapcsol. A kijelzőn ismét a
kilométer-számláló jelenik meg.
Működési rendellenesség
A sebességszabályozó
meghibásodása esetén a kijelzőn a
beprogramozott sebességérték helyén
villogó vonalak jelennek meg.
Ellenőriztesse a PEUGEOT hálózatban
vagy egy szakszervizben.
)
A kívánt sebesség beállításához
gyorsítson az adott sebesség eléré-
séig, majd nyomja meg a 2
-es vagy
3
-as gombot (pl.: 110 km/óra).
)
A 4
-es gombbal állítsa le a sebességszabályozót: a kijel-
zőn megjelenik a művelet visszaigazolása (OFF).
)
A 4
-es gomb ismételt megnyomásával kapcsolja be a
sebességszabályozót.
Az értéket a későbbiekben a 2
-es vagy 3
-as gomb segítsé-
gével módosíthatja:
- + vagy - 1 km/óra = rövid nyomás,
- + vagy - 5 km/óra = hosszú nyomás,
- + vagy - 5 km/órás ugrásokkal = folyamatosan lenyomva
tartva.

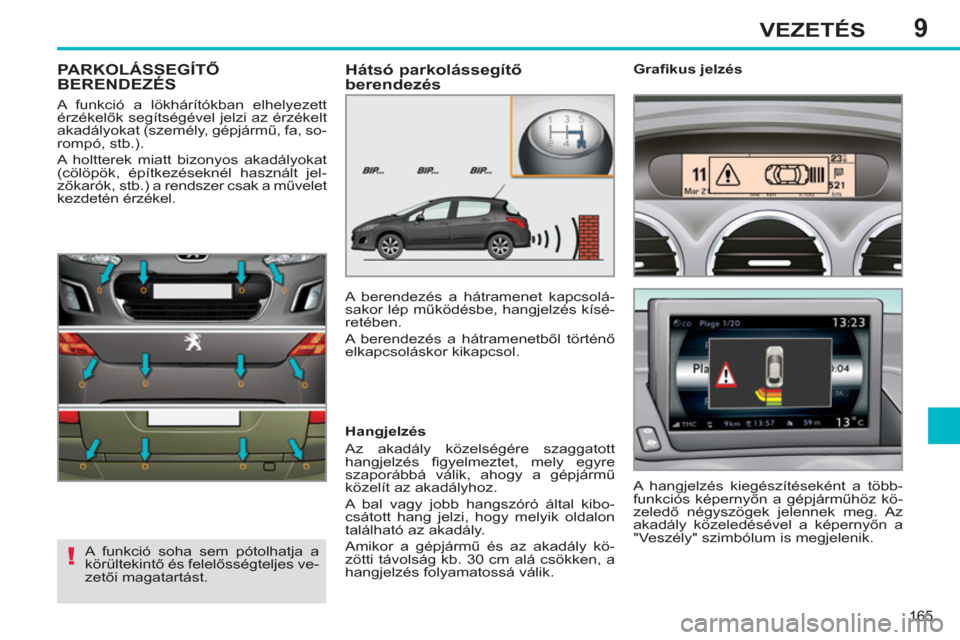

Page 167 of 356
9
!
165
VEZETÉS
PARKOLÁSSEGÍTŐ BERENDEZÉS
A funkció a lökhárítókban elhelyezett
érzékelők segítségével jelzi az érzékelt
akadályokat (személy, gépjármű, fa, so-
rompó, stb.).
A holtterek miatt bizonyos akadályokat
(cölöpök, építkezéseknél használt jel-
zőkarók, stb.) a rendszer csak a művelet
kezdetén érzékel.
A funkció soha sem pótolhatja a
körültekintő és felelősségteljes ve-
zetői magatartást.
Hátsó parkolássegítő
berendezés
A berendezés a hátramenet kapcsolá-
sakor lép működésbe, hangjelzés kísé-
retében.
A berendezés a hátramenetből történő
elkapcsoláskor kikapcsol.
Hangjelzés
Az akadály közelségére szaggatott
hangjelzés fi gyelmeztet, mely egyre
szaporábbá válik, ahogy a gépjármű
közelít az akadályhoz.
A bal vagy jobb hangszóró által kibo-
csátott hang jelzi, hogy melyik oldalon
található az akadály.
Amikor a gépjármű és az akadály kö-
zötti távolság kb. 30 cm alá csökken, a
hangjelzés folyamatossá válik.
A hangjelzés kiegészítéseként a több-
funkciós képernyőn a gépjárműhöz kö-
zeledő négyszögek jelennek meg. Az
akadály közeledésével a képernyőn a
"Veszély" szimbólum is megjelenik.
Grafi kus jelzés
Page 168 of 356
9
ii
166
VEZETÉS

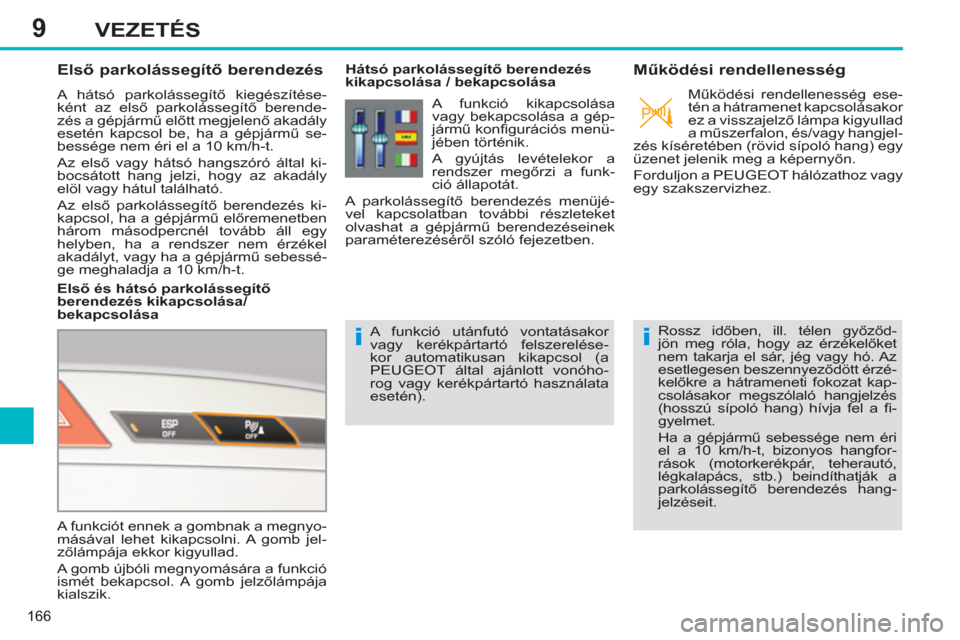

Első parkolássegítő berendezés
A hátsó parkolássegítő kiegészítése-
ként az első parkolássegítő berende-
zés a gépjármű előtt megjelenő akadály
esetén kapcsol be, ha a gépjármű se-
bessége nem éri el a 10 km/h-t.
Az első vagy hátsó hangszóró által ki-
bocsátott hang jelzi, hogy az akadály
elöl vagy hátul található.
Az első parkolássegítő berendezés ki-
kapcsol, ha a gépjármű előremenetben
három másodpercnél tovább áll egy
helyben, ha a rendszer nem érzékel
akadályt, vagy ha a gépjármű sebessé-
ge meghaladja a 10 km/h-t.
Első és hátsó parkolássegítő
berendezés kikapcsolása/
bekapcsolása
Hátsó parkolássegítő berendezés
kikapcsolása / bekapcsolása
A funkció utánfutó vontatásakor
vagy kerékpártartó felszerelése-
kor automatikusan kikapcsol (a
PEUGEOT által ajánlott vonóho-
rog vagy kerékpártartó használata
esetén).
Működési rendellenesség
Rossz időben, ill. télen győződ-
jön meg róla, hogy az érzékelőket
nem takarja el sár, jég vagy hó. Az
esetlegesen beszennyeződött érzé-
kelőkre a hátrameneti fokozat kap-
csolásakor megszólaló hangjelzés
(hosszú sípoló hang) hívja fel a fi -
gyelmet.
Ha a gépjármű sebessége nem éri
el a 10 km/h-t, bizonyos hangfor-
rások (motorkerékpár, teherautó,
légkalapács, stb.) beindíthatják a
parkolássegítő berendezés hang-
jelzéseit.
A funkciót ennek a gombnak a megnyo-
másával lehet kikapcsolni. A gomb jel-
zőlámpája ekkor kigyullad.
A gomb újbóli megnyomására a funkció
ismét bekapcsol. A gomb jelzőlámpája
kialszik.
A funkció kikapcsolása
vagy bekapcsolása a gép-
jármű konfi gurációs menü-
jében történik.
A gyújtás levételekor a
rendszer megőrzi a funk-
ció állapotát.
A parkolássegítő berendezés menüjé-
vel kapcsolatban további részleteket
olvashat a gépjármű berendezéseinek
paraméterezéséről szóló fejezetben.
Működési rendellenesség ese-
tén a hátramenet kapcsolásakor
ez a visszajelző lámpa kigyullad
a műszerfalon, és/vagy hangjel-
zés kíséretében (rövid sípoló hang) egy
üzenet jelenik meg a képernyőn.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Page 169 of 356
10
167
ELLENŐRZÉSEK
A
Optimális védelem motorja számára
PEUGEOT gépjárművének TOTAL kenő-
anyagokkal történő karbantartásával Ön
úgy növelheti gépjárműve motorjának élet-
tartamát és teljesítményét, hogy közben
óvja környezetünket is.
Az újítás a teljesítmény szolgálatában
A TOTAL kutatási és fejlesztési munkatársai olyan
kenőanyagokat fejlesztenek ki a PEUGEOT
számára, amelyek mindenben megfelelnek a
PEUGEOT gépjárművek legfrissebb műszaki
újításai nyomán jelentkező követelményeknek.
Ez a garancia arra, hogy gépjárművének motor-
ja mindig a legnagyobb teljesítményt nyújtsa.
-T
AJÁNLJA
AA
Page 170 of 356
10
i
!
!
168
ELLENŐRZÉSEK
MOTORHÁZTETŐ
)
Nyomja balra a külső kart ( B
), és
emelje fel a motorháztetőt.
)
Pattintsa ki helyéről a kitámasztóru-
dat ( C
).
)
A motorháztető kitámasztásához
helyezze a kitámasztórudat a
vájatba.
Zárás
)
Vegye ki a kitámasztórudat a
vájatból.
)
Pattintsa a helyére.
)
Eressze le a motorháztetőt, majd a
mozdulat végén engedje el.
)
Felfelé húzva ellenőrizze a
motorháztető reteszelődését.
)
Nyissa ki a bal első ajtót.
)
Húzza meg az ajtókeret alsó részén
található belső kart ( A
). A belső nyitókar elhelyezéséből
adódóan, amíg a bal első ajtó be
van csukva, a motorháztetőt nem
lehet kinyitni.
Meleg motornál óvatosan bánjon a
külső nyitókarral és a kitámasztó-
rúddal (égési sérülés veszélye áll
fenn).
Mielőtt bármiféle beavatkozást vé-
gezne a motortérben, kapcsolja ki
a Stop & Start funkciót, nehogy a
START üzemmód automatikus be-
kapcsolása esetén megsérüljön.
Nyitás
