Page 171 of 356
10
i
169
ELLENŐRZÉSEK

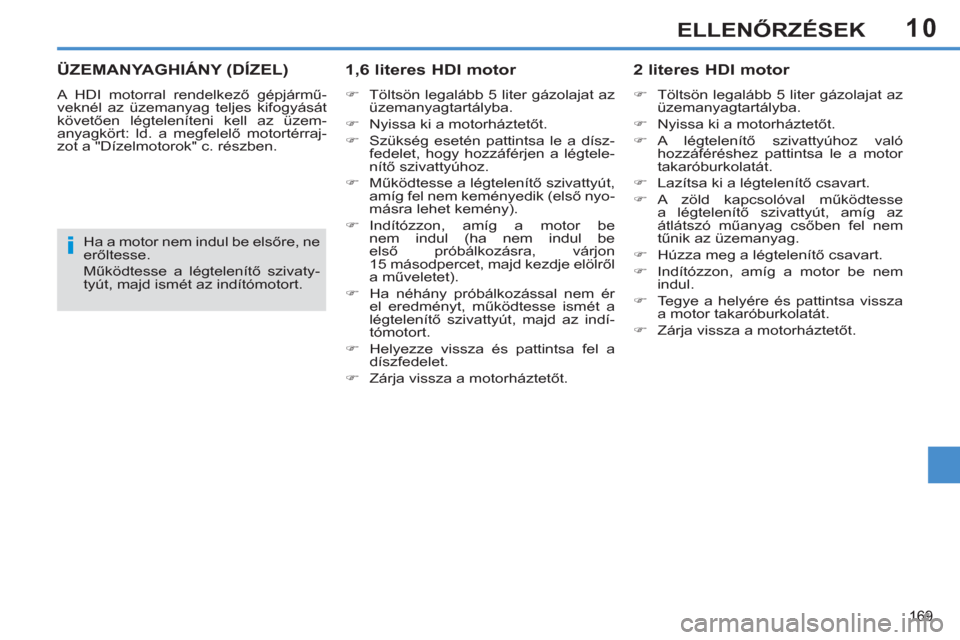

ÜZEMANYAGHIÁNY (DÍZEL)
A HDI motorral rendelkező gépjármű-
veknél az üzemanyag teljes kifogyását
követően légteleníteni kell az üzem-
anyagkört: ld. a megfelelő motortérraj-
zot a "Dízelmotorok" c. részben.
1,6 literes HDI motor
)
Töltsön legalább 5 liter gázolajat az
üzemanyagtartályba.
)
Nyissa ki a motorháztetőt.
)
Szükség esetén pattintsa le a dísz-
fedelet, hogy hozzáférjen a légtele-
nítő szivattyúhoz.
)
Működtesse a légtelenítő szivattyút,
amíg fel nem keményedik (első nyo-
másra lehet kemény).
)
Indítózzon, amíg a motor be
nem indul (ha nem indul be
első próbálkozásra, várjon
15 másodpercet, majd kezdje elölről
a műveletet).
)
Ha néhány próbálkozással nem ér
el eredményt, működtesse ismét a
légtelenítő szivattyút, majd az indí-
tómotort.
)
Helyezze vissza és pattintsa fel a
díszfedelet.
)
Zárja vissza a motorháztetőt.
2 literes HDI motor
)
Töltsön legalább 5 liter gázolajat az
üzemanyagtartályba.
)
Nyissa ki a motorháztetőt.
)
A légtelenítő szivattyúhoz való
hozzáféréshez pattintsa le a motor
takaróburkolatát.
)
Lazítsa ki a légtelenítő csavart.
)
A zöld kapcsolóval működtesse
a légtelenítő szivattyút, amíg az
átlátszó műanyag csőben fel nem
tűnik az üzemanyag.
)
Húzza meg a légtelenítő csavart.
)
Indítózzon, amíg a motor be nem
indul.
)
Tegye a helyére és pattintsa vissza
a motor takaróburkolatát.
)
Zárja vissza a motorháztetőt.
Ha a motor nem indul be elsőre, ne
erőltesse.
Működtesse a légtelenítő szivaty-
tyút, majd ismét az indítómotort.
Page 172 of 356
10
170
ELLENŐRZÉSEK

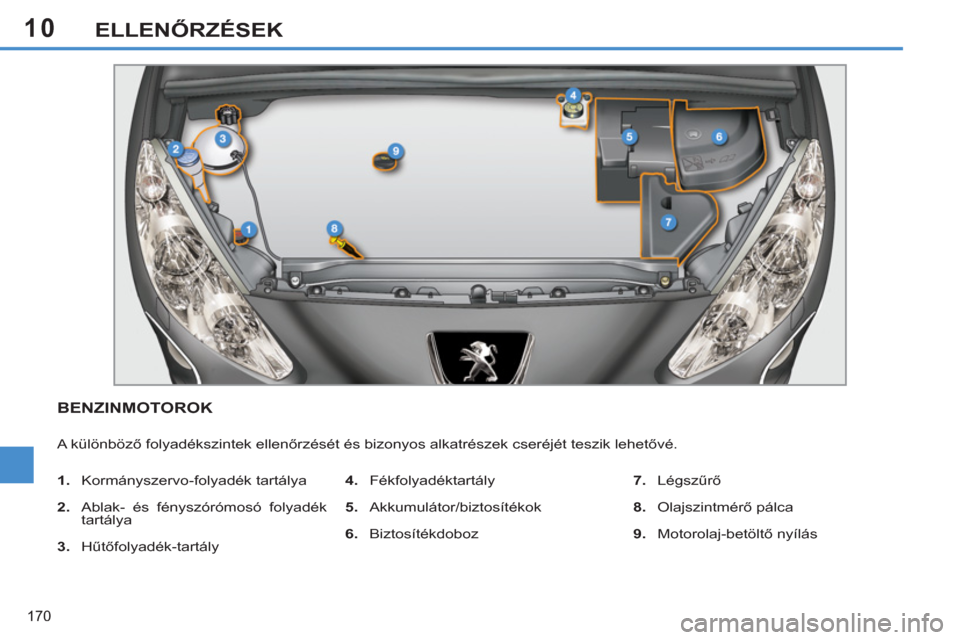

BENZINMOTOROK
A különböző folyadékszintek ellenőrzését és bizonyos alkatrészek cseréjét teszik lehetővé.
1.
Kormányszervo-folyadék tartálya
2.
Ablak- és fényszórómosó folyadék
tartálya
3.
Hűtőfolyadék-tartály
4.
Fékfolyadéktartály
5.
Akkumulátor/biztosítékok
6.
Biztosítékdoboz
7.
Légszűrő
8.
Olajszintmérő pálca
9.
Motorolaj-betöltő nyílás
Page 173 of 356
10
171
ELLENŐRZÉSEK

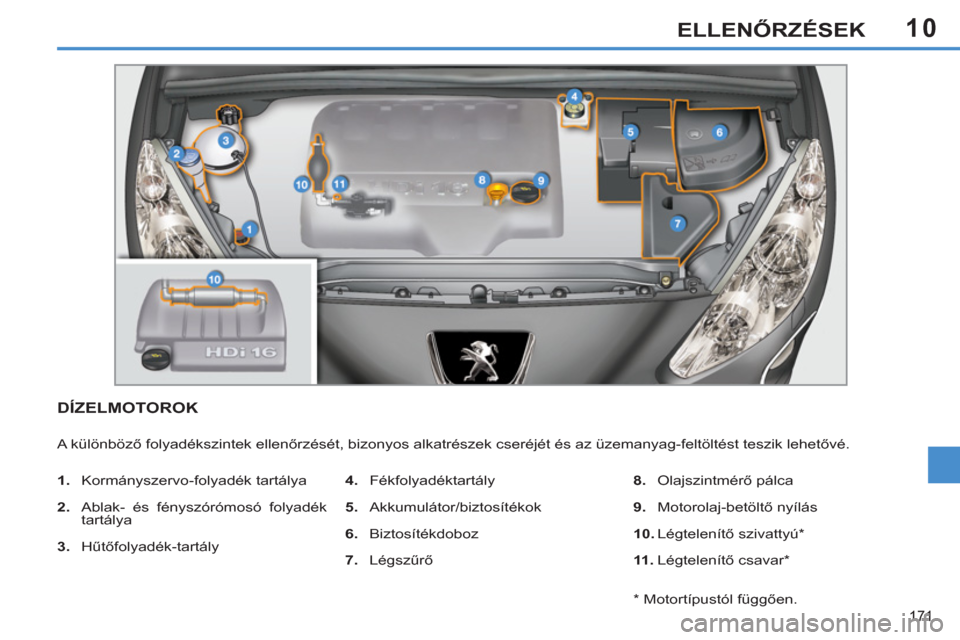

DÍZELMOTOROK
A különböző folyadékszintek ellenőrzését, bizonyos alkatrészek cseréjét és az üzemanyag-feltöltést teszik lehetővé.
1.
Kormányszervo-folyadék tartálya
2.
Ablak- és fényszórómosó folyadék
tartálya
3.
Hűtőfolyadék-tartály
4.
Fékfolyadéktartály
5.
Akkumulátor/biztosítékok
6.
Biztosítékdoboz
7.
Légszűrő
8.
Olajszintmérő pálca
9.
Motorolaj-betöltő nyílás
10.
Légtelenítő szivattyú *
11 .
Légtelenítő csavar *
*
Motortípustól függően.
Page 174 of 356
10
!
i
172
ELLENŐRZÉSEK

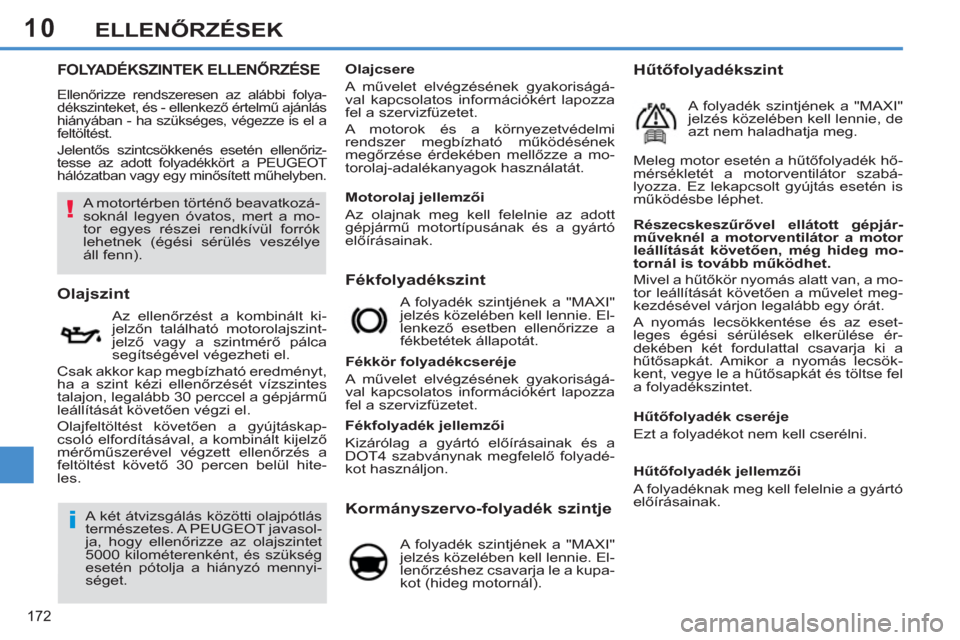

FOLYADÉKSZINTEK ELLENŐRZÉSE
Ellenőrizze rendszeresen az alábbi folya-
dékszinteket, és - ellenkező értelmű ajánlás
hiányában - ha szükséges, végezze is el a
feltöltést.
Jelentős szintcsökkenés esetén ellenőriz-
tesse az adott folyadékkört a PEUGEOT
hálózatban vagy egy minősített műhelyben.
Fékfolyadékszint
Részecskeszűrővel ellátott gépjár-
műveknél a motorventilátor a motor
leállítását követően, még hideg mo-
tornál is tovább működhet.
Mivel a hűtőkör nyomás alatt van, a mo-
tor leállítását követően a művelet meg-
kezdésével várjon legalább egy órát.
A nyomás lecsökkentése és az eset-
leges égési sérülések elkerülése ér-
dekében két fordulattal csavarja ki a
hűtősapkát. Amikor a nyomás lecsök-
kent, vegye le a hűtősapkát és töltse fel
a folyadékszintet.
Olajszint
Az ellenőrzést a kombinált ki-
jelzőn található motorolajszint-
jelző vagy a szintmérő pálca
segítségével végezheti el.
Csak akkor kap megbízható eredményt,
ha a szint kézi ellenőrzését vízszintes
talajon, legalább 30 perccel a gépjármű
leállítását követően végzi el.
Olajfeltöltést követően a gyújtáskap-
csoló elfordításával, a kombinált kijelző
mérőműszerével végzett ellenőrzés a
feltöltést követő 30 percen belül hite-
les. A folyadék szintjének a "MAXI"
jelzés közelében kell lennie. El-
lenkező esetben ellenőrizze a
fékbetétek állapotát.
Fékkör folyadékcseréje
A művelet elvégzésének gyakoriságá-
val kapcsolatos információkért lapozza
fel a szervizfüzetet.
Kormányszervo-folyadék szintje
A folyadék szintjének a "MAXI"
jelzés közelében kell lennie. El-
lenőrzéshez csavarja le a kupa-
kot (hideg motornál).
Olajcsere
A művelet elvégzésének gyakoriságá-
val kapcsolatos információkért lapozza
fel a szervizfüzetet.
A motorok és a környezetvédelmi
rendszer megbízható működésének
megőrzése érdekében mellőzze a mo-
torolaj-adalékanyagok használatát.
A két átvizsgálás közötti olajpótlás
természetes. A PEUGEOT javasol-
ja, hogy ellenőrizze az olajszintet
5000 kilométerenként, és szükség
esetén pótolja a hiányzó mennyi-
séget.
Fékfolyadék jellemzői
Kizárólag a gyártó előírásainak és a
DOT4 szabványnak megfelelő folyadé-
kot használjon.
Hűtőfolyadék cseréje
Ezt a folyadékot nem kell cserélni.
Hűtőfolyadékszint
A folyadék szintjének a "MAXI"
jelzés közelében kell lennie, de
azt nem haladhatja meg.
Meleg motor esetén a hűtőfolyadék hő-
mérsékletét a motorventilátor szabá-
lyozza. Ez lekapcsolt gyújtás esetén is
működésbe léphet.
Hűtőfolyadék jellemzői
A folyadéknak meg kell felelnie a gyártó
előírásainak.
A motortérben történő beavatkozá-
soknál legyen óvatos, mert a mo-
tor egyes részei rendkívül forrók
lehetnek (égési sérülés veszélye
áll fenn).
Motorolaj jellemzői
Az olajnak meg kell felelnie az adott
gépjármű motortípusának és a gyártó
előírásainak.
Page 175 of 356
10
!
ELLENŐRZÉSEK

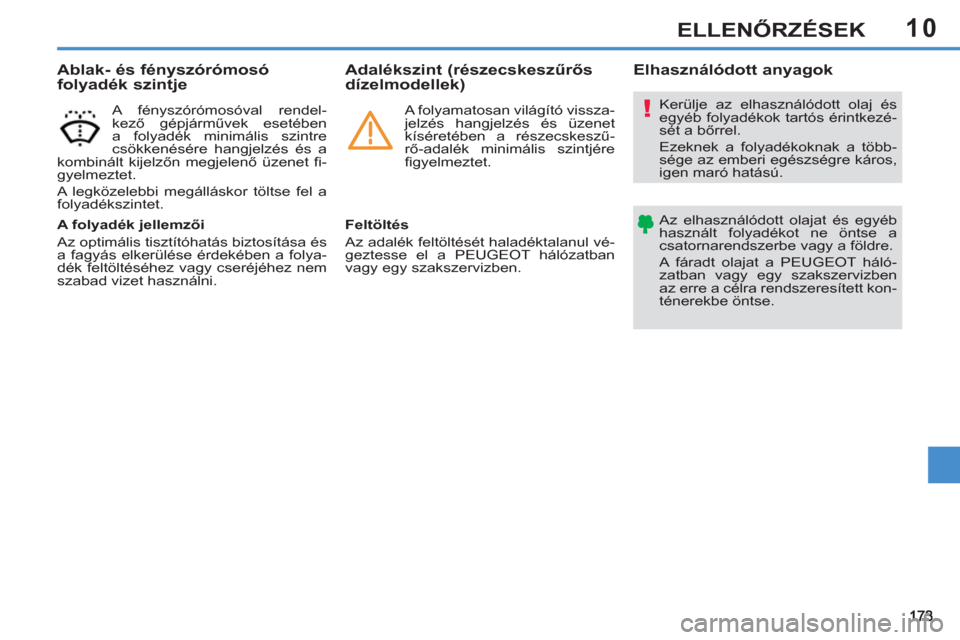

Kerülje az elhasználódott olaj és
egyéb folyadékok tartós érintkezé-
sét a bőrrel.
Ezeknek a folyadékoknak a több-
sége az emberi egészségre káros,
igen maró hatású.
Az elhasználódott olajat és egyéb
használt folyadékot ne öntse a
csatornarendszerbe vagy a földre.
A fáradt olajat a PEUGEOT háló-
zatban vagy egy szakszervizben
az erre a célra rendszeresített kon-
ténerekbe öntse.
Elhasználódott anyagok
Ablak- és fényszórómosó
folyadék szintje
A fényszórómosóval rendel-
kező gépjárművek esetében
a folyadék minimális szintre
csökkenésére hangjelzés és a
kombinált kijelzőn megjelenő üzenet fi -
gyelmeztet.
A legközelebbi megálláskor töltse fel a
folyadékszintet.
A folyadék jellemzői
Az optimális tisztítóhatás biztosítása és
a fagyás elkerülése érdekében a folya-
dék feltöltéséhez vagy cseréjéhez nem
szabad vizet használni.
Adalékszint (részecskeszűrős
dízelmodellek)
Feltöltés
Az adalék feltöltését haladéktalanul vé-
geztesse el a PEUGEOT hálózatban
vagy egy szakszervizben.
A folyamatosan világító vissza-
jelzés hangjelzés és üzenet
kíséretében a részecskeszű-
rő-adalék minimális szintjére
fi gyelmeztet.
Page 176 of 356
10
i
174
ELLENŐRZÉSEK
EGYÉB ELLENŐRZÉSEK
A következő alkotóelemek ellenőrzését -
ellentétes értelmű ajánlás híján - gépjár-
műve motortípusától függően a szervizfü-
zetben foglaltaknak megfelelően végezze.
Egyéb esetekben az ellenőrzést a
PEUGEOT hálózatban vagy egy szak-
szervizben végeztesse el.
Akkumulátor
Az akkumulátor nem igényel
karbantartást.
Időről-időre, különösen a nyári
és téli időszakban ellenőrizze
a saruk tisztaságát és meghú-
zását.
Az akkumulátoron végrehajtott műveletek-
kel kapcsolatban az akkumulátor kikötése
előtti és visszakötése utáni óvintézkedé-
sek megismerése érdekében lapozza fel a
"Gyakorlati tudnivalók" c. fejezetet.
Légszűrő és utastéri szűrő
A s zűrők cseréjének gyakori-
ságára vonatkozó tudnivaló-
kat a szervizfüzetben találja.
Ha azt a környezeti viszonyok
(poros levegő) vagy a gépjár-
mű használati körülményei (városi for-
galom) szükségessé teszik, a cserét
az előírtnál kétszer gyakrabban hajt-
sa végre
(ld. a "Motorok" c. részt).
Az eltömődött utastéri szűrő csökkent-
heti a légkondicionáló rendszer műkö-
désének hatékonyságát, és kellemetlen
szagokat okozhat.
Olajszűrő
Olajcserék alkalmával cserél-
je ki az olajszűrőt is.
A csere gyakoriságára vonat-
kozó tudnivalókat a szervizfü-
zetben találja.
A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és
speciális tulajdonságokkal rendelkező,
12 V-os ólomtartalmú akkumulátor ta-
lálható, amelynek cseréjét vagy kiköté-
sét a PEUGEOT hálózatban vagy egy
szakszervizben kell elvégeztetni.
Ennek elmulasztása az akkumulátor idő
előtti elhasználódásához vezethet.
Részecskeszűrő (dízel)
Az ideiglenesen világító visz-
szajelzés hangjelzés és üzenet
kíséretében a részecskeszűrő
kezdődő eltömődésére fi gyel-
meztet.
Amint a forgalmi viszonyok megengedik,
regenerálja a szűrőt oly módon, hogy a
visszajelző lámpa kialvásáig legalább
60 km/h-s sebességgel közlekedik.
Ha a visszajelző lámpa továbbra is vi-
lágít, olvassa el az "Adalékszint" c. be-
kezdést.
Új gépjármű esetén a részecs-
keszűrő néhány első regenerá-
lódását égett szag kísérheti, ami
természetes jelenség.
A tartósan alacsony sebességgel
történő közlekedést vagy a motor
alapjáraton történő huzamosabb
használatát követő gyorsítások
alkalmával a kipufogón át vízgőz
távozhat a rendszerből. A vízgőz
sem a gépjármű viselkedésére,
sem a környezetre nem gyakorol
káros hatást.
Page 177 of 356
10
!
175
ELLENŐRZÉSEK
Féktárcsák állapota
Fékbetétek
Manuális rögzítőfék (kézifék)
A fékek kopása függ a veze-
tési stílustól, különösen városi
forgalomban, rövid távolságok
megtételekor. Szükségessé
válhat a fékek állapotának el-
lenőrzése még a gépkocsi időszakos
vizsgálatai között is.
Hacsak nem a fékkörben keletkezett
szivárgás, a fékfolyadék szintjének
csökkenése a fékbetétek kopását jelzi.
A féktárcsák kopásának ellen-
őrzésével kapcsolatos vala-
mennyi információért forduljon
a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Túl hosszú fékkarút vagy a
rendszer hatékonyságának
csökkenése esetén a beállí-
tást két időszakos vizsgálat
között is végre kell hajtani.
A rendszer ellenőrzését a PEUGEOT
hálózatban vagy egy szakszervizben
végeztesse el.
Mechanikus sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadék-
csere).
A sebességváltó-folyadék szint-
jének ellenőrzési gyakoriságá-
ra vonatkozó információkat a
szervizfüzetben találja.
Hatfokozatú, elektronikusan
vezérelt MCP sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadék-
csere).
A sebességváltó ellenőrzésé-
nek gyakoriságára vonatkozó
tudnivalókat a szervizfüzetben
találja.
Automata sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadék-
csere).
A sebességváltó ellenőrzésé-
nek gyakoriságára vonatkozó
tudnivalókat a szervizfüzetben
találja.
Csak a PEUGEOT által ajánlott,
vagy azokkal megegyező jellem-
zőkkel és minőséggel rendelkező
termékeket használjon.
A fékrendszerhez hasonlóan fon-
tos szerkezeti egységek optimá-
lis működésének biztosításához
a PEUGEOT válogatott, speciális
termékeket javasol.
Az elektromos berendezések káro-
sodásának elkerülése érdekében
szigorúan tilos
a motorteret nagy-
nyomású vízsugárral tisztítani.
Page 178 of 356
11
i
176
GYAKORLATI TUDNIVALÓK
A sebességkorlátozásos matricát
( I
) fel kell ragasztani a kormányra,
így emlékeztetni fogja arra, hogy
az egyik kerék csak ideiglenesen
használható.
Ne lépje túl a 80 km/h sebességet,
ha valamelyik gumiabroncsot ezzel
a készlettel javította meg.
IDEIGLENES GUMIABRONCS-
JAVÍTÓ KÉSZLET
A készlet a csomagtartóban, a padló-
lemez alatt, a tárolódoboz alatti szer-
számdobozban található.
A készlet leírása
A.
Helyzetválasztó: "Javítás" vagy
"Felfújás"
B.
Bekapcsolás "I"
/ kikapcsolás "O"
C.
Leeresztőgomb
D.
Nyomásmérő (bar vagy PSI)
E.
Rekesz, melynek tartalma:
- egy kábel adapterrel 12 V-os csat-
lakozóhoz,
- különböző fújófejek labdához, ke-
rékpártömlőhöz, stb.
F.
Tömítőanyag-patron
G.
Fehér cső dugóval a javításhoz
H.
Fekete cső a felfújáshoz
I.
Sebességkorlátozásos matrica
Hozzáférés a készlethez
A kompresszorból és tömítőanyag-
patronból álló komplett rendszer a gu-
miabroncs ideiglenes javítását
teszi
lehetővé, amíg a legközelebbi műhelyig
el nem jut.
A gumiabroncs futófelüleletén vagy
peremén keletkező legtöbb, a gumiab-
roncs sérülését okozó lyuk javítására
alkalmas.
Page 179 of 356
11
i!
177
GYAKORLATI TUDNIVALÓK
A javítás menete
)
Vegye le a gyújtást.
)
Állítsa az A
kapcsolót "Javí-
tás" helyzetbe.
)
Ellenőrizze, hogy a B
kap-
csoló "O"
helyzetbe van-e
állítva.
1. Tömítés
)
Tekerje ki teljesen a fehér G
csövet.
)
Csavarja le a fehér cső dugóját.
)
Csatlakoztassa a fehér csövet a ja-
vítandó gumiabroncs szelepére.
)
A kompresszor elektromos csatla-
kozóját dugja be a gépjármű 12 V-
os csatlakozójába.
)
Indítsa be a motort és hagyja járni.
A gumiabroncsba fúródott idegen
testet ne távolítsa el.
Figyelem! A termék lenyelve mér-
gező (etilénglikolt, kolofánt, stb.
tartalmaz), szembe kerülve pedig
maró hatású.
Gyermekektől elzárva tartandó.
Page 180 of 356
11
i
i
GYAKORLATI TUDNIVALÓK
Ha kb. öt-hét perc alatt nem sike-
rül elérnie ezt a nyomásértéket, a
gumiabroncs nem javítható. Ilyen
esetben a gépjármű javítása ér-
dekében forduljon a PEUGEOT
hálózathoz vagy egy szakszerviz-
hez.
)
A B
gomb "I"
helyzetbe állításával
indítsa be a kompresszort, és addig
működtesse, amíg a gumiabroncs
nyomása el nem éri a 2,0 bart.
A tömítőanyagot a kompresszor be-
fecskendezi a gumiabroncsba. Ne
kösse le a szelepről a csövet a mű-
velet közben (beszennyezheti ma-
gát).
)
Kösse le a készletet, és csavarja
vissza a fehér cső dugóját.
Ügyeljen rá, hogy a folyadék ne
szennyezze be a gépjárművet. A
készletet továbbra is tartsa kéznél.
)
A defekt tömítése érdekében ala-
csony sebességgel (20-60 km/h)
azonnal tegyen meg kb. 5 kilomé-
tert.
)
Álljon meg, és a készlet segítségé-
vel ellenőrizze az elvégzett javítást
és a nyomásértéket.
Keréknyomás-ellenőrzés
Ha gépjárműve rendelkezik kerék-
nyomás-ellenőrzővel, az alacsony
keréknyomás visszajelző lámpája
a kerék javítását követően egé-
szen addig világít, míg el nem vé-
gezteti a rendszer inicializálását a
PEUGEOT hálózatban vagy egy
szakszervizben.
