Peugeot 308 SW BL 2011 Kezelési útmutató (in Hungarian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Size: 19.5 MB
Page 141 of 356
8
139
BIZTONSÁG
BIZTONSÁGI ÖVEK
Első biztonsági övek
Az első biztonsági öveket pirotechnikai
előfeszítő rendszerrel és erőhatárolók-
kal látták el.
A rendszer az első ülésen utazók biz-
tonságát növeli frontális és oldalirányú
ütközések esetén. Az ütközés nagysá-
gától függően a pirotechnikai előfeszítő
rendszer egy pillanat alatt megfeszíti és
az utasok testére szorítja a biztonsági
öveket.
A pirotechnikai előfeszítéssel ellátott
biztonsági övek csak ráadott gyújtás
mellett működőképesek.
Az erőhatároló ütközés esetén csök-
kenti a biztonsági övnek az utas testére
gyakorolt nyomását, így fokozza annak
védelmét.
Becsatolás
Kicsatolás
)
Nyomja meg a retesz piros gombját.
)
Kezével kísérje az övet, amíg felte-
kercselődik.
Magasság beállítása
)
Húzza meg a hevedert, majd he-
lyezze a csatot a reteszbe.
)
A heveder meghúzásával ellenőriz-
ze a megfelelő reteszelődést.
)
A rögzítési pont leengedéséhez szo-
rítsa össze az A
kapcsolót és csúsz-
tassa lefelé.
)
A rögzítési pont felemeléséhez
csúsztassa az A
kapcsolót felfelé.

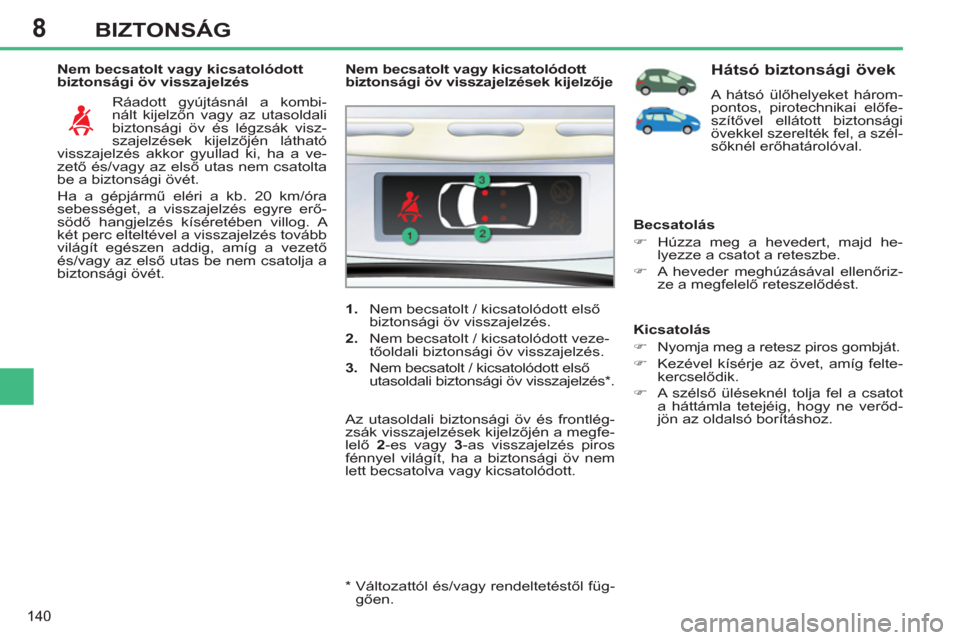

Page 142 of 356
8
140
BIZTONSÁG
Nem becsatolt vagy kicsatolódott
biztonsági öv visszajelzés
Ráadott gyújtásnál a kombi-
nált kijelzőn vagy az utasoldali
biztonsági öv és légzsák visz-
szajelzések kijelzőjén látható
visszajelzés akkor gyullad ki, ha a ve-
zető és/vagy az első utas nem csatolta
be a biztonsági övét.
Ha a gépjármű eléri a kb. 20 km/óra
sebességet, a visszajelzés egyre erő-
södő hangjelzés kíséretében villog. A
két perc elteltével a visszajelzés tovább
világít egészen addig, amíg a vezető
és/vagy az első utas be nem csatolja a
biztonsági övét.
*
Változattól és/vagy rendeltetéstől füg-
gően.
Nem becsatolt vagy kicsatolódott
biztonsági öv visszajelzések kijelzője
1.
Nem becsatolt / kicsatolódott első
biztonsági öv visszajelzés.
2.
Nem becsatolt / kicsatolódott veze-
tőoldali biztonsági öv visszajelzés.
3.
Nem becsatolt / kicsatolódott első
utasoldali biztonsági öv visszajelzés * .
Az utasoldali biztonsági öv és frontlég-
zsák visszajelzések kijelzőjén a megfe-
lelő 2
-es vagy 3
-as visszajelzés piros
fénnyel világít, ha a biztonsági öv nem
lett becsatolva vagy kicsatolódott.
Hátsó biztonsági övek
A hátsó ülőhelyeket három-
pontos, pirotechnikai előfe-
szítővel ellátott biztonsági
övekkel szerelték fel, a szél-
sőknél erőhatárolóval.
Becsatolás
)
Húzza meg a hevedert, majd he-
lyezze a csatot a reteszbe.
)
A heveder meghúzásával ellenőriz-
ze a megfelelő reteszelődést.
Kicsatolás
)
Nyomja meg a retesz piros gombját.
)
Kezével kísérje az övet, amíg felte-
kercselődik.
)
A szélső üléseknél tolja fel a csatot
a háttámla tetejéig, hogy ne verőd-
jön az oldalsó borításhoz.
Page 143 of 356
8
141
BIZTONSÁG
Kicsatolás
)
Nyomja meg a retesz piros gombját.
)
Kezével kísérje az övet, amíg felte-
kercselődik.
)
A szélső üléseknél a csatot tolja fel
a háttámla tetejéig, hogy ne verőd-
jön az oldalsó borításhoz.
Kicsatolódott biztonsági öv visszajelzés
A kombinált kijelzőn vagy az
utasoldali biztonsági öv és lég-
zsák visszajelzések kijelzőjén
látható visszajelzés akkor gyul-
lad ki, ha egy vagy több hátsó utas ki-
csatolja a biztonsági övét.
Ha a gépjármű eléri a kb. 20 km/óra
sebességet, a visszajelzés egyre erő-
södő hangjelzés kíséretében villog. A
két perc elteltével a visszajelzés tovább
világít egészen addig, amíg egy vagy
több hátsó utas be nem csatolja a biz-
tonsági övét.
1.
Hátsó biztonsági övek kicsatolása
visszajelző lámpa.
4.
Jobb hátsó biztonsági öv visszajel-
ző lámpa.
5.
Hátsó középső biztonsági öv visz-
szajelző lámpa.
6.
Bal hátsó biztonsági öv visszajelző
lámpa.
Kicsatolódott biztonsági öv
visszajelzések kijelzője
Járó motornál vagy 20 km/óránál kisebb
sebességnél, ha a biztonsági öv nincs
becsatolva, a megfelelő 4
-es, 5
-ös és
6
-os visszajelzés kb. 30 másodpercig
piros fénnyel világít.
20 km/óránál nagyobb sebességnél, ha
az egyik hátsó utas kicsatolja az övét, a
megfelelő 4
-es, 5
-ös és 6
-os visszajel-
zés hangjelzés és a többfunkciós kép-
ernyőn megjelenő üzenet kíséretében
piros fénnyel világít.
Hátsó biztonsági övek
a 2. üléssorban
A hátsó ülőhelyek mindegyikét egy-egy
hárompontos, erőhatárolóval rendelke-
ző biztonsági övvel látták el, a szélső
üléseknél pirotechnikai előfeszítővel.
Becsatolás
)
Húzza meg a hevedert, majd he-
lyezze a csatot a reteszbe.
)
A heveder meghúzásával ellenőriz-
ze a megfelelő reteszelődést.
Page 144 of 356
8
i
i
142
BIZTONSÁG
A 2. üléssor középső
ülésének biztonsági
öve
Becsatolás
Kicsatolás és elhelyezés
)
Nyomja meg a B
, majd az A
rete-
szelőelem piros gombját.
)
Kezével kísérje a hevedert, amíg
feltekercselődik, majd illessze előbb
a B
, majd az A
csatot a tetőn talál-
ható rögzítési pont mágneséhez.
A 3. üléssor biztonsági
övei
Becsatolás
)
Húzza meg a hevedert, majd illessze
a csatot ( C
) a csomagtartó oldalsó
borítása felőli reteszelőelembe.
)
Illessze a csatot ( D
) a másik rete-
szelőelembe.
)
A heveder meghúzásával ellenőriz-
ze a csatok megfelelő reteszelését.
)
Húzza meg a hevedert, majd illesz-
sze a csatot ( A
) a bal oldali retesze-
lőelembe.
)
Illessze a csatot ( B
) a jobb oldali re-
teszelőelembe.
)
A heveder meghúzásával ellenőriz-
ze a csatok megfelelő reteszelését.
A 3. üléssor ülőhelyeinek biztonsági
övei az adott oldali csomagtartó-oszlop
és a tető találkozásánál kerültek beépí-
tésre. Ha középre igazítja a 2. üléssor két
szélső ülését, mindig a hátsó szél-
ső biztonsági öveket használja.
Kicsatolás és elhelyezés
)
Nyomja meg a D
, majd a C
retesze-
lőelem piros gombját.
)
Kezével kísérje a hevedert, amíg
feltekercselődik, majd illessze előbb
a D
, majd a C
csatot az adott cso-
magtartó-oszlopon található rögzí-
tési pont mágneséhez.
A 2. üléssor középső ülőhelyének biz-
tonsági övét a tető bal hátsó részébe
építették be.
A harmadik üléssor (SW egysze-
mélyes hátsó ülésekkel) nem ren-
delkezik az övek kicsatolódását
jelző visszajelzésekkel.
Page 145 of 356
8
i
143
BIZTONSÁG
A vezetőnek meg kell győződnie
arról, hogy az utasok megfelelően
használják a biztonsági öveket, és
hogy indulás előtt valamennyien be-
csatolták magukat.
Bárhol is ül a gépkocsiban, mindig
kapcsolja be a biztonsági övét, még
rövid utazások alkalmával is.
Az övek csatjait ne cserélje fel, mert
ebben az esetben nem képesek tö-
kéletesen ellátni a feladatukat.
A biztonsági övek tekercselővel ren-
delkeznek, mely az öv hosszát au-
tomatikusan az Ön testalkatához
igazítja. Az éppen nem használt öv
automatikusan a helyére rendező-
dik.
Használat előtt és után győződjön
meg arról, hogy az öv megfelelően
feltekeredett-e.
Az öv alsó részét medencetájékon a
lehető legalacsonyabban kell elhe-
lyezni.
Az öv felső részét a vállgödörhöz kell
igazítani.
Arra az esetre, ha ütközés vagy hir-
telen fékezés következne be, vagy
a gépjármű felborulna, az öveket
automatikus reteszelőegységgel lát-
ták el. Az eszköz kioldásához hatá-
rozott mozdulattal rántsa meg, majd
engedje el a hevedert, hogy lassan
feltekeredjen. A hatékony használat érdekében:
- a biztonsági övnek a lehető leg-
jobban a testhez kell simulnia,
- az övet egyenletes mozdulattal
kell áthúznia maga előtt, ellen-
őrizve, hogy nincs-e megtekered-
ve,
- az övnek egyetlen személyt sza-
bad csak rögzítenie,
- az öv anyagán nem lehet vágás
és nem lehet foszlott,
- a működés hatékonyságának
megőrzése érdekében az öveket
nem szabad átalakítani.
A hatályos biztonsági előírások értel-
mében a gépkocsit érint
ő valamennyi
beavatkozást kizárólag egy megfe-
lelő szakértelemmel és felszerelt-
séggel rendelkező szakszervizben
végeztesse. A PEUGEOT hálózat
garantáltan megfelel ezeknek a fel-
tételeknek.
Szabályos időközönként és főleg, ha
a hevedereken sérülést tapasztal,
ellenőriztesse a biztonsági öveket
a PEUGEOT hálózatban vagy egy
szakszervizben.
A heveder tisztítását szappanos víz-
zel vagy a PEUGEOT hálózatban be-
szerezhető textiltisztítóval végezze.
Az ülések vagy a hátsó üléssor le-
hajtását vagy elmozdítását követően
mindig győződjön meg arról, hogy a
biztonsági öv megfelelően van-e el-
helyezve és feltekerve.
Ajánlások gyermekek
szállításához
Amennyiben az utas életkora nem
haladja meg a 12 évet vagy magas-
sága nem éri el a 150 cm-t, használ-
jon megfelelő gyermekülést.
Soha ne használja ugyanazt az övet
több személy becsatolásához.
Utazás közben soha ne tartsa ölben
a gyermekeket.
Ütközés esetén
Az ütközés jellegének és nagysá-
gának függvényében
a pirotechnikai
övfeszítő a légzsákoktól függetlenül,
azok kinyílását megelőzően is műkö-
désbe léphet. Az övfeszítők műkö-
désbe lépésekor enyhe, ártalmatlan
füst szabadul fel, és a rendszerbe
épített pirotechnikai patron felrobba-
násából adódó zaj hallatszik.
A légzsák visszajelzése minden eset-
ben kigyullad.
Ütközést követően a biztonsági övek
rendszerének ellenőrzését és esetle-
ges cseréjét a PEUGEOT hálózatban
vagy egy szakszervizben végeztes-
se el.
Page 146 of 356
8
i
!
BIZTONSÁG
LÉGZSÁKOK
A légzsák(ok) kinyílásakor ártal-
matlan, enyhe füst szabadul fel, és
a rendszerbe épített pirotechnikai
patron felrobbanásából adódó zaj
hallatszik.
A füst nem mérgező, de az arra ér-
zékenyek számára irritáló lehet.
A robbanás zaja rövid ideig tartó
halláscsökkenést okozhat.
Frontlégzsákok
A rendszer a fejet és a törzset fenye-
gető sérülésektől védi a vezetőt és az
első utast nagyerejű frontális ütközések
alkalmával.
Vezetőoldalon a légzsákot a kormány
középső részébe, utasoldalon a kesz-
tyűtartó fölé, a műszerfalba építették
be.
Működésük
A frontlégzsákok az A
frontális ütközé-
si zóna egészét vagy egy részét érő, a
gépjármű hossztengelye mentén, víz-
szintes síkban, elölről hátrafelé ható,
nagyerejű frontális ütközés esetén egyszerre
lépnek működésbe, kivéve, ha az utasoldali
frontlégzsákot semlegesítették.
A vezetőoldalon a kormánykerék és a ve-
zető között, az utasoldalon a műszerfal
és az első utas között kinyíló, a fejet és a
törzset védő frontlégzsák az előre lendülő
utas mozgási energiáját csökkenti.
Ütközés-érzékelési zónák
A.
Frontális ütközési zóna
B.
Oldalsó ütközési zóna
A légzsákok levett gyújtásnál
nem működnek.
A berendezés csupán egyetlen
alkalommal lép működésbe. Ha
újabb ütközés következik be (akár
az adott, akár egy későbbi baleset
során), a légzsák nem nyílik ki.
Az erőhatárolóval rendelkező biztonsá-
gi övek hatását kiegészítő rendszer a
gépkocsiban ülők (kivéve a hátsó kö-
zépső utast) optimális védelmét szol-
gálja jelentős ütközések esetén.
Ebben az esetben az elektronikus ér-
zékelők észlelik és elemzik az ütközés-
érzékelési zónákban történő frontális és
oldalirányú erőhatásokat:
- nagyerejű ütközés esetén a légzsá-
kok kinyílnak és megvédik a gépjár-
műben helyet foglaló személyeket
(a hátsó középső utas kivételével);
az ütközést követően pedig a sza-
bad kilátás biztosítása, illetve a
gépjármű esetleges elhagyásának
megkönnyítése érdekében rövid
időn belül leengednek,
- kevésbé jelentős ütközés, a gép-
jármű
hátsó részét érő erőhatás
és - bizonyos esetekben - borulás
esetén a légzsákok nem nyílnak ki,
ezekben a helyzetekben a bizton-
sági öv is képes optimális védelmet
nyújtani.
Page 147 of 356
8
!
!
145
BIZTONSÁG
Ha a két légzsákvisszajelzés közül
legalább az egyik folyamatosan vi-
lágít, ne szereljen be gyermekülést
az első utasülésre.
Ellenőriztesse a rendszert a
PEUGEOT hálózatban vagy egy
szakszervizben.
Működési rendellenesség
Ha hangjelzés és a képernyőn
megjelenő üzenet kíséretében
kigyullad ez a visszajelzés,
ellenőriztesse a rendszert a
PEUGEOT hálózatban vagy egy szak-
szervizben, mivel fennáll a veszélye,
hogy a légzsákok nagyerejű ütközés
esetén nem nyílnak ki.
Térdlégzsák *
A rendszer a vezető térdét védi nagy-
erejű frontális ütközés esetén.
A légzsák a kormányoszlop alatt, a mű-
szerfalban került elhelyezésre.
Bekapcsolás
A frontlégzsákokkal együtt lép műkö-
désbe.
Újbóli bekapcsolás
A gyermekülés kiszerelését követően
a légzsák bekapcsolásához és az első
utas ütközés esetén történő védelmé-
hez állítsa a kapcsolót "ON"
helyzetbe.
Ha az utasoldali légzsák be van
kapcsolva, ez a visszajelzés rá-
adott gyújtásnál kb. egy percig
világít a biztonsági övek és az
utasoldali frontlégzsák visszajelzései-
nek a kijelzőjén. Ha menetiránynak háttal szerel be
gyermekülést az első utasülésre,
gyermeke biztonsága érdekében
feltétlenül semlegesítse az utasol-
dali frontlégzsákot.
Ellenkező esetben a kinyíló légzsák
súlyosan vagy halálosan megse-
besítheti a gyermeket.
A visszajelzés ráadott gyúj-
tásnál - az Ön által hasz-
nált gépjármű változatától
függően - a műszercsoporton
és/vagy a biztonsági övek és az utas-
oldali frontlégzsák visszajelzéseinek a
kijelzőjén gyullad ki, és a semlegesítés
teljes időtartama alatt világít. Ha a műszercsoporton és/vagy a
biztonsági övek és az utasoldali
frontlégzsák visszajelzéseinek a
kijelzőjén ez a visszajelzés villog,
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez, mivel fennáll a ve-
szélye, hogy az utasoldali frontlégzsák
nagyerejű ütközés esetén nem nyílik ki.
Semlegesítés
Kizárólag az utasoldali frontlégzsák
semlegesíthető:
)
levett gyújtásnál
illessze a gyújtás-
kulcsot az utasoldali légzsák semle-
gesítő kapcsolójába,
)
fordítsa el "OFF"
helyzetbe,
)
majd ebben a helyzetben tartva húz-
za ki a kulcsot.
*
Rendeltetéstől függően.
Page 148 of 356
8
!
146
BIZTONSÁG
Oldallégzsákok
Jelentős oldalirányú ütközések esetén a
rendszer a vezetőt és az utasokat védi
a mellkasi sérülésektől (a hátsó középső
ülőhelyen utazó személy kivételével).
Az oldallégzsákokat a következő he-
lyekre építették be:
- elöl, az első ülés ajtó felőli oldalán a
háttámla vázába,
- hátul, az oldalsó borításba (kivéve
SW).
Bekapcsolás
A B
oldalsó ütközési zóna egészét vagy
egy részét érő, a gépjármű hossztenge-
lyére merőlegesen, vízszintes síkban,
kívülről befelé ható, nagyerejű oldal-
irányú ütközés esetén az adott oldalon
lépnek működésbe.
Függönylégzsákok
Erőteljes oldalirányú ütközés esetén a
függönylégzsákrendszer csökkenti a
vezető és az utasok oldalirányú fejsérü-
léseinek a kockázatát (a hátsó középső
helyen utazó személy kivételével).
A függönylégzsákokat az ajtóoszlopok-
ba és az utastér felső részébe építették
be.
Működési rendellenesség
Működésük
A függönylégzsákok a B
oldalsó ütkö-
zési zóna egészét vagy egy részét érő,
a gépjármű hossztengelyére merőle-
gesen, vízszintes síkban, kívülről befe-
lé ható, nagyerejű oldalirányú ütközés
esetén a megfelelő oldallégzsákkal egy-
szerre lépnek működésbe.
A függönylégzsák az első vagy a hátsó
utas és az ablakok közé ékelődik.
Kiserejű oldalirányú ütközés vagy
koccanás esetén, illetve a gépjár-
mű megpördülésekor a légzsák
nem mindig nyílik ki.
Hátsó vagy frontális ütközés ese-
tén a légzsák nem nyílik ki.
Ütközés-érzékelési zóna
A.
Frontális ütközési zóna.
B.
Oldalsó ütközési zóna.
Ha a műszerfalon hangjelzés és
a képernyőn megjelenő üzenet
kíséretében villogni kezd ez a
visszajelzés, a rendszer ellen-
őrzése céljából forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez,
mivel előfordulhat, hogy a légzsákok
nagyerejű ütközés esetén nem nyílnak
ki. Az oldallégzsák az első vagy hátsó utas
és az adott ajtótábla közé ékelődik.
Page 149 of 356
8
!
147
BIZTONSÁG
A légzsákok tökéletes
hatékonysága érdekében tartsa be
az alábbi biztonsági szabályokat:
Természetes, függőleges ülő helyze-
tet vegyen fel.
Kapcsolja be és állítsa be megfelelő-
en a biztonsági övét.
Ne engedje, hogy bármi az utasok és
a légzsákok közé kerüljön (gyermek,
kisállat, tárgy, stb.), mivel ez akadá-
lyozhatja a légzsák megfelelő mű-
ködését, és az utasok sérüléséhez
vezethet.
*
Rendeltetéstől függően.
Térdlégzsák *
Ne helyezze térdét a szükségesnél közelebb a kormányhoz.
Oldallégzsákok
Az üléseket kizárólag szabványos huzatokkal borítsa, mivel azok nem aka-
dályozzák az oldallégzsákok esetleges kinyílását. A gépjárművébe való ülés-
huzatokról a PEUGEOT hálózatban kaphat tájékoztatást (lásd a "Gyakorlati
tudnivalók" c. fejezet "Tartozékok" c. részét).
Ne rögzítsen semmit (ruhadarabokat, stb.) az ülések háttámlájára, mivel az az
oldallégzsákok kinyílása esetén mellkasi vagy karsérüléseket okozhat.
Felsőteste a szükségesnél ne legyen közelebb az ajtóhoz.
Függönylégzsákok
Ne rögzítsen és ne ragasszon semmit a plafonra, mivel az a függönylégzsákok
kinyílása esetén fejsérülést okozhat.
Ne szerelje le a plafonra szerelt kapaszkodófogantyúkat, mert azok fontos sze-
repet játszanak a függönylégzsákok rögzítésében.
Balesetet vagy a gépjármű feltörését
követően ellenőriztesse a légzsák-
rendszereket.
A légzsákrendszereket érintő beavat-
kozásokat kizárólag a PEUGEOT
hálózat szakemberei vagy egy szak-
szerviz munkatársai végezhetik el.
A légzsákok kinyílásakor a fej, a
törzs, illetve a karok sérülésének
kockázata vagy enyhe égési sérülé-
sei az említett biztonsági előírások
betartása mellett sem zárhatók ki. A
légzsák szinte egyetlen pillanat (né-
hány ezredmásodperc) alatt fújódik
fel, majd a forró gázt az erre a cél-
ra szolgáló nyílásokon át kibocsátva
azonnal le is ereszt.
Frontlégzsákok
Vezetés közben ne fogja a kormánykereket a küllőinél fogva, és ne tartsa a
kezét a kormánykerék középső részén.
Utasoldalon a lábát ne tegye fel a műszerfalra.
Lehető
leg tartózkodjon a dohányzástól, mivel a légzsákok kibomlásakor a ciga-
retta vagy a pipa égési sérüléseket okozhat.
Soha ne szerelje le, ne fúrja ki, és ne tegye ki erős ütéseknek a kormánykere-
ket.
Page 150 of 356
9
!
i
!
148
VEZETÉS
Lejtőn történő parkoláskor fordít-
sa el a kerekeket, hogy azok a
járdaszegélynek támaszkodjanak,
húzza be a rögzítőféket, a sebes-
ségváltót pedig kapcsolja egy se-
bességi fokozatba.
RÖGZÍTŐFÉK
Behúzás
)
Húzza be teljesen a rögzítőféket,
hogy megakadályozza a gépjármű
elmozdulását.
A behúzva maradt vagy nem
megfelelően kiengedett rögzí-
tőfékre menet közben az azon-
nali megállásra fi gyelmeztető
STOP
visszajelzéssel együtt hangjel-
zés, illetve a többfunkciós képernyőn
megjelenő üzenet kíséretében kigyulla-
dó jelzés fi gyelmeztet.
Kiengedés
)
A rögzítőfék kiengedéséhez húzza
meg enyhén a kart, nyomja meg a
kireteszelőgombot, majd hajtsa le
teljesen a kart.
6 FOKOZATÚ MECHANIKUSSEBESSÉGVÁLTÓ
Az 5. vagy 6. fokozat
kapcsolása
)
Tolja a sebességváltó kart teljesen
jobbra az 5. vagy 6. fokozat megfe-
lelő kapcsolásához.
Hátrameneti fokozat kapcsolása
)
Emelje meg a sebességváltógomb
alatt található gyűrűt, a sebesség-
váltó kart pedig nyomja balra, majd
előre.
A hátrameneti fokozatot kizárólag a
gépjármű álló helyzetében, alapjá-
raton működő motornál kapcsolja.
Biztonsági okokból és a motor indí-
tásának megkönnyítése érdekében:
- a sebességváltót mindig tegye
üresbe,
- nyomja le a tengelykapcsoló-pe-
dált.
