Page 111 of 356
6
109
ALMACENAMIENTOS

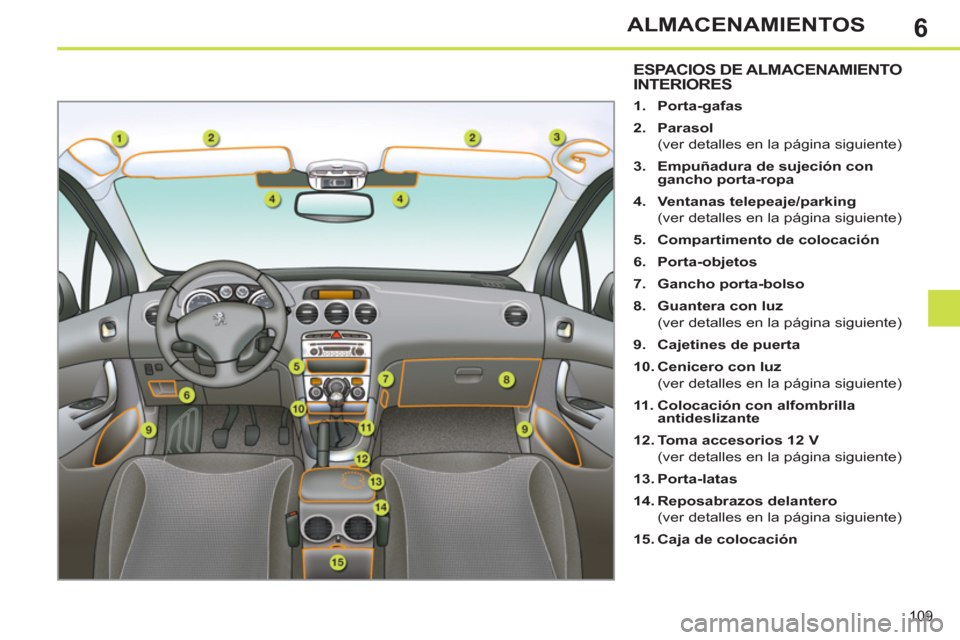

ESPACIOS DE ALMACENAMIENTO
INTERIORES
1.
Porta-gafas
2.
Parasol
(ver detalles en la página siguiente)
3.
Empuñadura de sujeción con
gancho porta-ropa
4.
Ventanas telepeaje/parking
(ver detalles en la página siguiente)
5.
Compartimento de colocación
6.
Porta-objetos
7.
Gancho porta-bolso
8.
Guantera con luz
(ver detalles en la página siguiente)
9.
Cajetines de puerta
10.
Cenicero con luz
(ver detalles en la página siguiente)
11 .
Colocación con alfombrilla
antideslizante
12.
Toma accesorios 12 V
(ver detalles en la página siguiente)
13.
Porta-latas
14.
Reposabrazos delantero
(ver detalles en la página siguiente)
15.
Caja de colocación

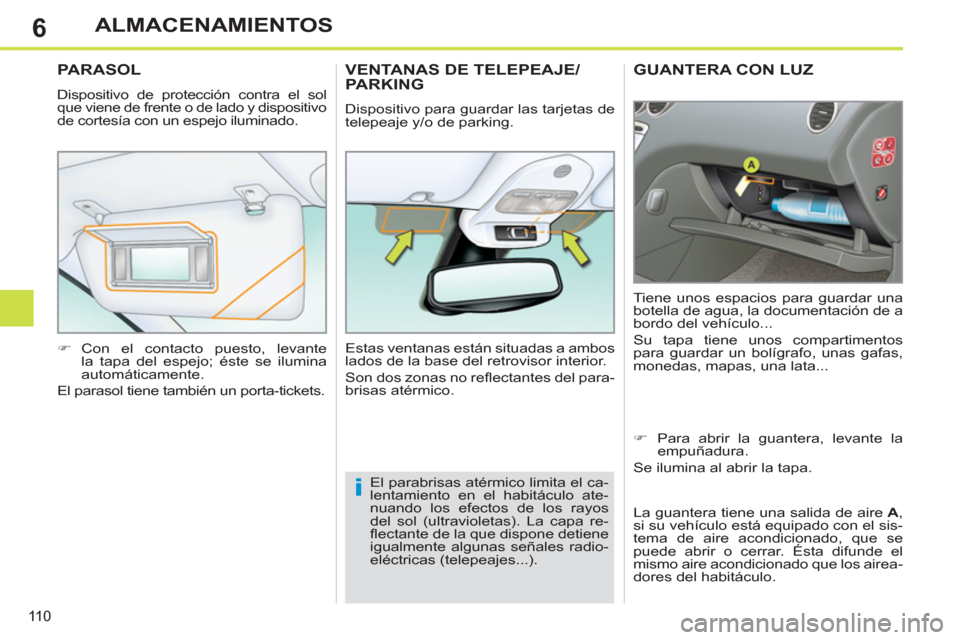

Page 112 of 356
6
i
11 0
ALMACENAMIENTOS
GUANTERA CON LUZ
Tiene unos espacios para guardar una
botella de agua, la documentación de a
bordo del vehículo...
Su tapa tiene unos compartimentos
para guardar un bolígrafo, unas gafas,
monedas, mapas, una lata...
PARASOL
Dispositivo de protección contra el sol que viene de frente o de lado y dispositivo
de cortesía con un espejo iluminado.
)
Con el contacto puesto, levante
la tapa del espejo; éste se ilumina
automáticamente.
El parasol tiene también un porta- tickets.
VENTANAS DE TELEPEAJE/
PARKING
Dispositivo para guardar las tarjetas de
telepeaje y/o de parking.
Estas ventanas están situadas a ambos
lados de la base del retrovisor interior.
Son dos zonas no refl ectantes del para-
brisas atérmico.
El parabrisas atérmico limita el ca-
lentamiento en el habitáculo ate-
nuando los efectos de los rayos
del sol (ultravioletas). La capa re-
fl ectante de la que dispone detiene
igualmente algunas señales radio-
eléctricas (telepeajes...).
)
Para abrir la guantera, levante la
empuñadura.
Se ilumina al abrir la tapa.
La guantera tiene una salida de aire A
,
si su vehículo está equipado con el sis-
tema de aire acondicionado, que se
puede abrir o cerrar. Ésta difunde el
mismo aire acondicionado que los airea-
dores del habitáculo.
Page 113 of 356
6
111
ALMACENAMIENTOS

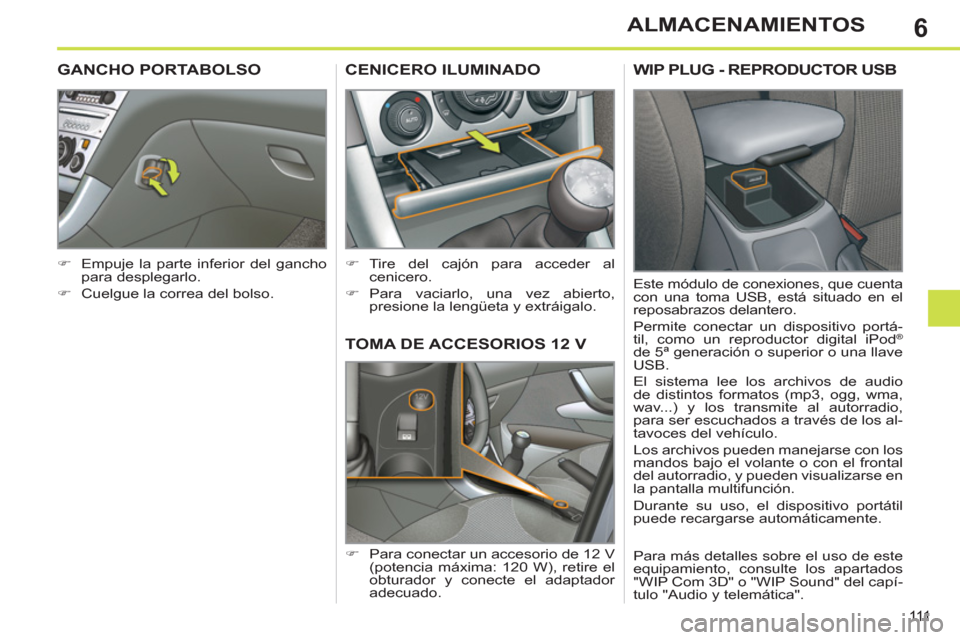

TOMA DE ACCESORIOS 12 V
)
Para conectar un accesorio de 12 V
(potencia máxima: 120 W), retire el
obturador y conecte el adaptador
adecuado.
CENICERO ILUMINADO
)
Tire del cajón para acceder al
cenicero.
)
Para vaciarlo, una vez abierto,
presione la lengüeta y extráigalo.
GANCHO PORTABOLSO
)
Empuje la parte inferior del gancho
para desplegarlo.
)
Cuelgue la correa del bolso.
WIP PLUG - REPRODUCTOR USB
Este módulo de conexiones, que cuenta
con una toma USB, está situado en el
reposabrazos delantero.
Permite conectar un dispositivo portá-
til, como un reproductor digital iPod
®
de 5ª generación o superior o una llave
USB.
El sistema lee los archivos de audio
de distintos formatos (mp3, ogg, wma,
wav...) y los transmite al autorradio,
para ser escuchados a través de los al-
tavoces del vehículo.
Los archivos pueden manejarse con los
mandos bajo el volante o con el frontal
del autorradio, y pueden visualizarse en
la pantalla multifunción.
Durante su uso, el dispositivo portátil
puede recargarse automáticamente.
Para más detalles sobre el uso de este
equipamiento, consulte los apartados
"WIP Com 3D" o "WIP Sound" del capí-
tulo "Audio y telemática".
Page 114 of 356
6
11 2
ALMACENAMIENTOS

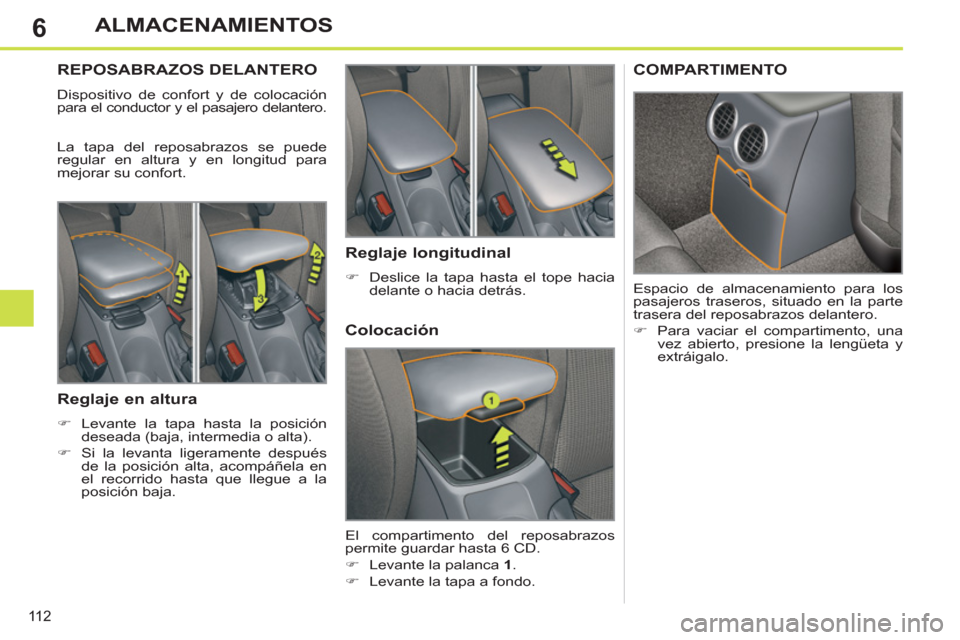

REPOSABRAZOS DELANTERO
Dispositivo de confort y de colocación
para el conductor y el pasajero delantero.
La tapa del reposabrazos se puede
regular en altura y en longitud para
mejorar su confort.
Reglaje en altura
)
Levante la tapa hasta la posición
deseada (baja, intermedia o alta).
)
Si la levanta ligeramente después
de la posición alta, acompáñela en
el recorrido hasta que llegue a la
posición baja.
COMPARTIMENTO
Espacio de almacenamiento para los
pasajeros traseros, situado en la parte
trasera del reposabrazos delantero.
)
Para vaciar el compartimento, una
vez abierto, presione la lengüeta y
extráigalo.
Colocación
El compartimento del reposabrazos
permite guardar hasta 6 CD.
)
Levante la palanca 1
.
)
Levante la tapa a fondo.
Reglaje longitudinal
)
Deslice la tapa hasta el tope hacia
delante o hacia detrás.
Page 115 of 356
6
!
!
11 3
ALMACENAMIENTOS
Para evitar el riesgo de bloqueo de
los pedales:
- Utilice exclusivamente alfom-
brillas adaptadas a las fi jacio-
nes de que dispone el vehículo;
su uso es obligatorio.
- Nunca superponga varias
alfombrillas.
El uso de alfombrillas no homolo-
gadas por PEUGEOT puede obs-
taculizar el acceso a los pedales y
entorpecer el funcionamiento del
regulador/limitador de velocidad.

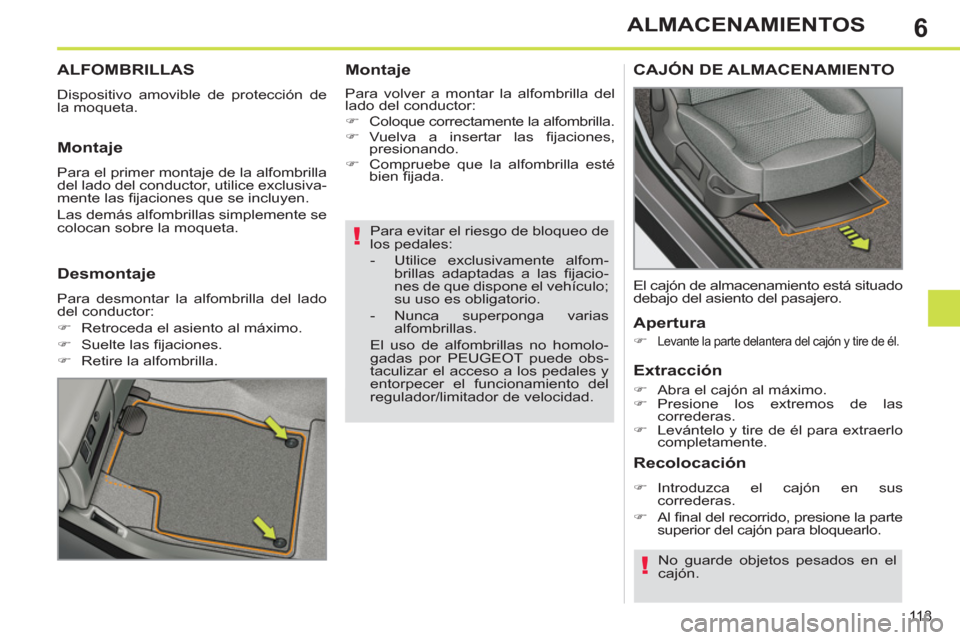

ALFOMBRILLAS
Dispositivo amovible de protección de
la moqueta.
Montaje
Para volver a montar la alfombrilla del
lado del conductor:
)
Coloque correctamente la alfombrilla.
)
Vuelva a insertar las fi jaciones,
presionando.
)
Compruebe que la alfombrilla esté
bien fi jada.
Montaje
Para el primer montaje de la alfombrilla
del lado del conductor, utilice exclusiva-
mente las fi jaciones que se incluyen.
Las demás alfombrillas simplemente se
colocan sobre la moqueta.
Desmontaje
Para desmontar la alfombrilla del lado
del conductor:
)
Retroceda el asiento al máximo.
)
Suelte las fi jaciones.
)
Retire la alfombrilla.
CAJÓN DE ALMACENAMIENTO
Apertura
)
Levante la parte delantera del cajón y tire de él.
No guarde objetos pesados en el
cajón.
Extracción
)
Abra el cajón al máximo.
)
Presione los extremos de las
correderas.
)
Levántelo y tire de él para extraerlo
completamente.
Recolocación
)
Introduzca el cajón en sus
correderas.
)
Al fi nal del recorrido, presione la parte
superior del cajón para bloquearlo. El cajón de almacenamiento está situado
debajo del asiento del pasajero.

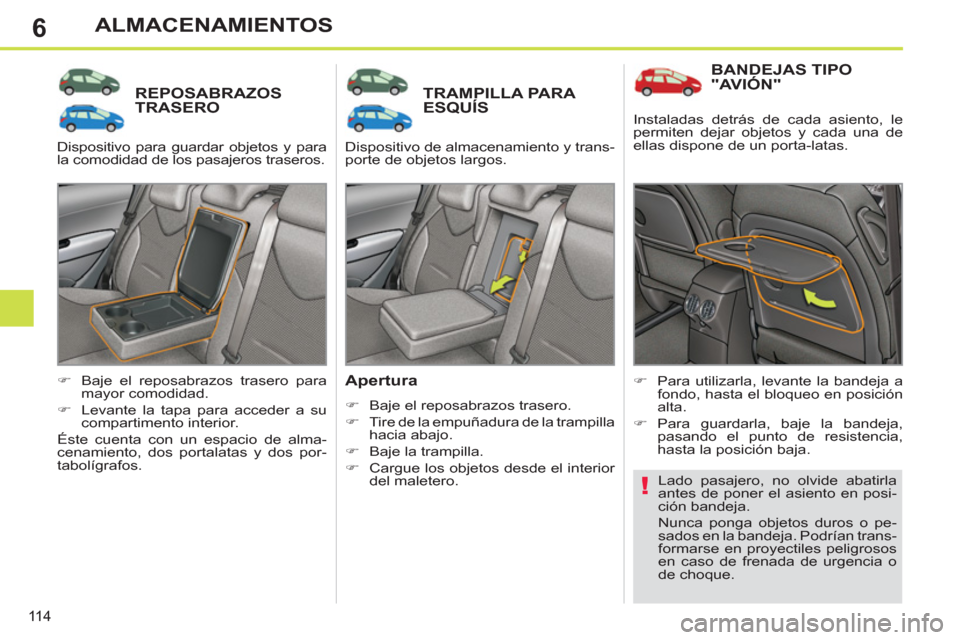

Page 116 of 356
6
!
11 4
ALMACENAMIENTOS
REPOSABRAZOS
TRASERO
TRAMPILLA PARA
ESQUÍS
Apertura
)
Baje el reposabrazos trasero.
)
Tire de la empuñadura de la trampilla
hacia abajo.
)
Baje la trampilla.
)
Cargue los objetos desde el interior
del maletero.
)
Baje el reposabrazos trasero para
mayor comodidad.
)
Levante la tapa para acceder a su
compartimento interior.
Éste cuenta con un espacio de alma-
cenamiento, dos portalatas y dos por-
tabolígrafos.
BANDEJAS TIPO
"AVIÓN"
)
Para utilizarla, levante la bandeja a
fondo, hasta el bloqueo en posición
alta.
)
Para guardarla, baje la bandeja,
pasando el punto de resistencia,
hasta la posición baja.
Lado pasajero, no olvide abatirla
antes de poner el asiento en posi-
ción bandeja.
Nunca ponga objetos duros o pe-
sados en la bandeja. Podrían trans-
formarse en proyectiles peligrosos
en caso de frenada de urgencia o
de choque. Dispositivo para guardar objetos y para
la comodidad de los pasajeros traseros. Dispositivo de almacenamiento y trans-
porte de objetos largos. Instaladas detrás de cada asiento, le
permiten dejar objetos y cada una de
ellas dispone de un porta-latas.
Page 117 of 356
6
11 5
ALMACENAMIENTOS

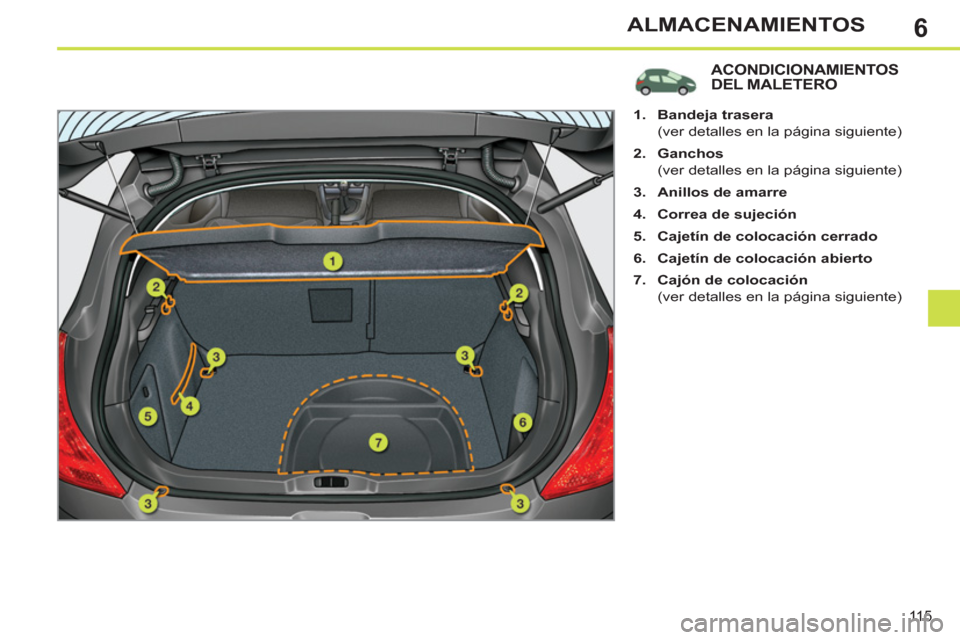

ACONDICIONAMIENTOS
DEL MALETERO
1.
Bandeja trasera
(ver detalles en la página siguiente)
2.
Ganchos
(ver detalles en la página siguiente)
3.
Anillos de amarre
4.
Correa de sujeción
5.
Cajetín de colocación cerrado
6.
Cajetín de colocación abierto
7.
Cajón de colocación
(ver detalles en la página siguiente)
Page 118 of 356
6
i
11 6
ALMACENAMIENTOS

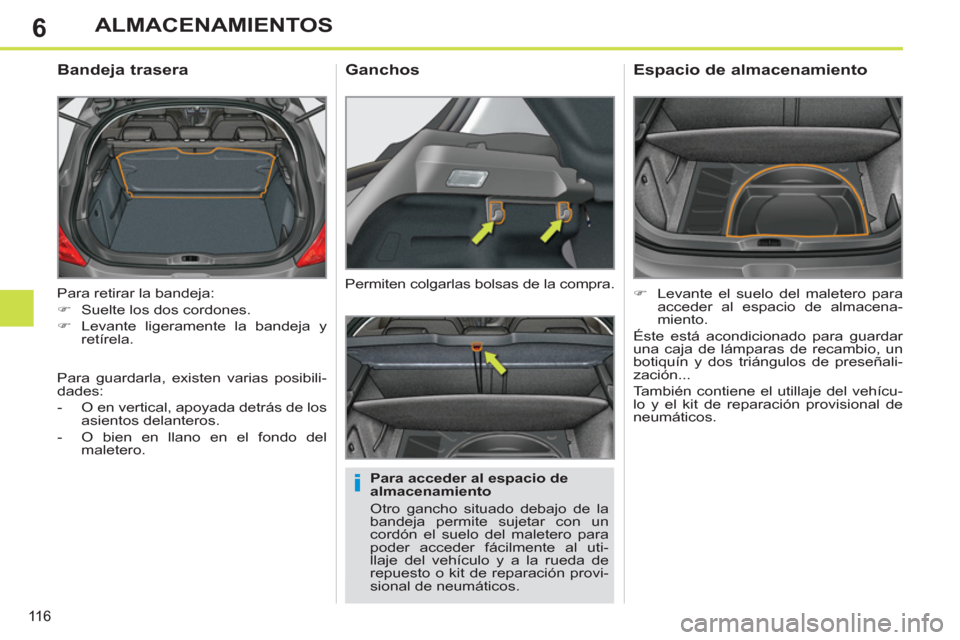

Para retirar la bandeja:
)
Suelte los dos cordones.
)
Levante ligeramente la bandeja y
retírela.
Bandeja trasera
Para acceder al espacio de
almacenamiento
Otro gancho situado debajo de la
bandeja permite sujetar con un
cordón el suelo del maletero para
poder acceder fácilmente al uti-
llaje del vehículo y a la rueda de
repuesto o kit de reparación provi-
sional de neumáticos.
Permiten colgarlas bolsas de la compra.
Ganchos
Para guardarla, existen varias posibili-
dades:
- O en vertical, apoyada detrás de los
asientos delanteros.
- O bien en llano en el fondo del
maletero.
)
Levante el suelo del maletero para
acceder al espacio de almacena-
miento.
Éste está acondicionado para guardar
una caja de lámparas de recambio, un
botiquín y dos triángulos de preseñali-
zación...
También contiene el utillaje del vehícu-
lo y el kit de reparación provisional de
neumáticos.
Espacio de almacenamiento
Page 119 of 356
6
11 7
ALMACENAMIENTOS

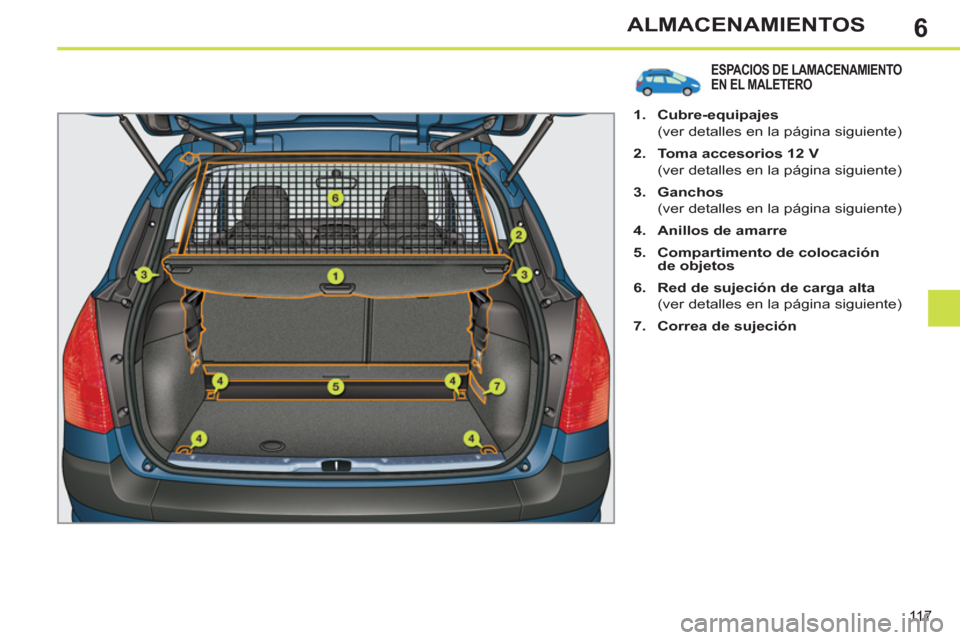

ESPACIOS DE LAMACENAMIENTO
EN EL MALETERO
1.
Cubre-equipajes
(ver detalles en la página siguiente)
2.
Toma accesorios 12 V
(ver detalles en la página siguiente)
3.
Ganchos
(ver detalles en la página siguiente)
4.
Anillos de amarre
5.
Compartimento de colocación
de objetos
6.
Red de sujeción de carga alta
(ver detalles en la página siguiente)
7.
Correa de sujeción
Page 120 of 356
6
i
11 8
ALMACENAMIENTOS

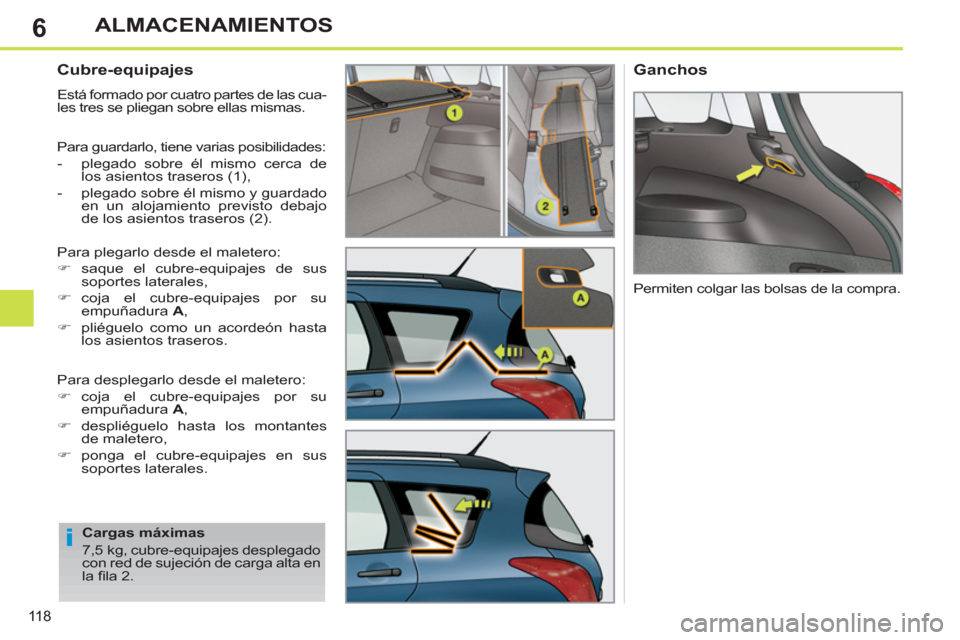

Cubre-equipajes
Está formado por cuatro partes de las cua-
les tres se pliegan sobre ellas mismas.
Para guardarlo, tiene varias posibilidades:
- plegado sobre él mismo cerca de
los asientos traseros (1),
- plegado sobre él mismo y guardado
en un alojamiento previsto debajo
de los asientos traseros (2).
Para plegarlo desde el maletero:
)
saque el cubre-equipajes de sus
soportes laterales,
)
coja el cubre-equipajes por su
empuñadura A
,
)
pliéguelo como un acordeón hasta
los asientos traseros.
Para desplegarlo desde el maletero:
)
coja el cubre-equipajes por su
empuñadura A
,
)
despliéguelo hasta los montantes
de maletero,
)
ponga el cubre-equipajes en sus
soportes laterales.
Ganchos
Cargas máximas
7,5 kg, cubre-equipajes desplegado
con red de sujeción de carga alta en
la fi la 2.
Permiten colgar las bolsas de la compra.
