Peugeot 308 SW BL 2011 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, tamaño PDF: 38.99 MB
Page 231 of 356
12
229
CARACTERÍSTICAS TÉCNICAS
*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del
vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.
MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
2,0 l HDi FAP 150 cv
2,0 l HDi FAP 163 cv
Cajas de velocidades
Manual
Auto.
Tipos variantes versiones
:
4C...
RHE-8
RHH-A
- Masa en vacío
1 398
1 428
- Masa en orden de marcha
1 473
1 503
- Carga útil
502
532
- Masa máxima técnicamente
admisible en carga (MTMA)
1 900
1 960
- Masa total rodante autorizada (MMA)
en pendiente 12%
3 600
3 460
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
1 700
1 500
- Remolque con frenos * (con más
carga en el límite de la MMA)
1 700
1 500
- Remolque sin frenos
735
750
- Peso recomendado en la lanza
70
66
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
Page 232 of 356
12
230
CARACTERÍSTICAS TÉCNICAS
*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del
vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.

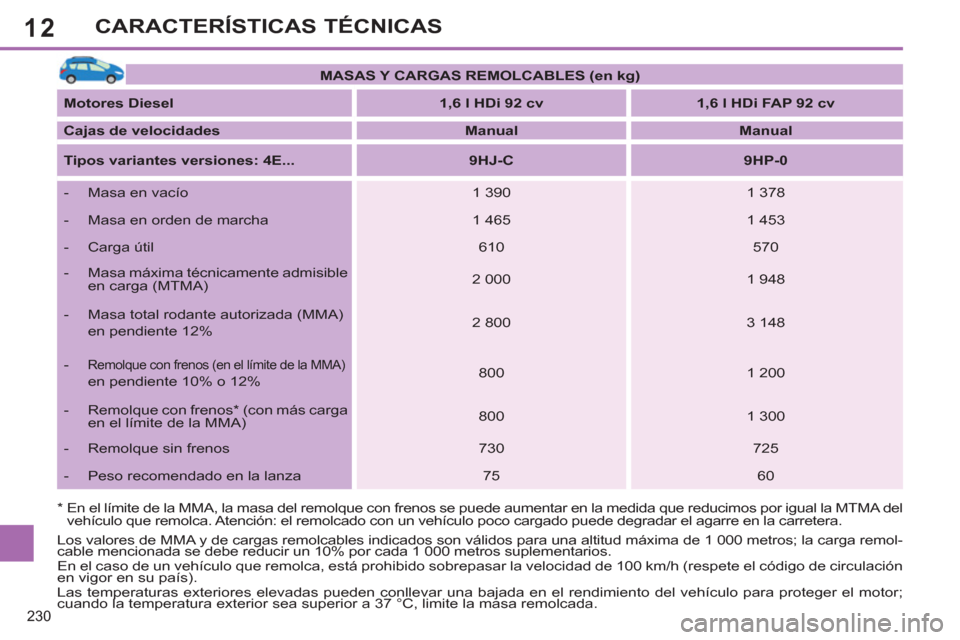

MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
1,6 l HDi 92 cv
1,6 l HDi FAP 92 cv
Cajas de velocidades
Manual
Manual
Tipos variantes versiones: 4E...
9HJ-C
9HP-0
- Masa en vacío
1 390
1 378
- Masa en orden de marcha
1 465
1 453
- Carga útil
610
570
- Masa máxima técnicamente admisible
en carga (MTMA)
2 000
1 948
- Masa total rodante autorizada (MMA)
en pendiente 12%
2 800
3 148
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
800
1 200
- Remolque con frenos * (con más carga
en el límite de la MMA)
800
1 300
- Remolque sin frenos
730
725
- Peso recomendado en la lanza
75
60
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
Page 233 of 356
12
231
CARACTERÍSTICAS TÉCNICAS
*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del
vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
1,6 l e-HDi FAP 112 cv
Cajas de velocidades
Manual
Manual Pilotada
Tipos variantes versiones: 4E...
9HR-8/S
9HR-8/PS
- Masa en vacío
1 407
1 399
- Masa en orden de marcha
1 482
1 474
- Carga útil
563
576
- Masa máxima técnicamente
admisible en carga (MTMA)
1 970
1 975
- Masa total rodante autorizada (MMA)
en pendiente 12%
3 120
3 125
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
1 150
1 150
- Remolque con frenos * (con más
carga en el límite de la MMA)
1 400
1 300
- Remolque sin frenos
740
735
- Peso recomendado en la lanza
60
60
Page 234 of 356
12
232
CARACTERÍSTICAS TÉCNICAS
*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del
vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
2,0 l HDi FAP 150 cv
Cajas de velocidades
Manual
Tipos variantes versiones:
4E...
RHE-8
- Masa en vacío
-
- Masa en orden de marcha
-
- Carga útil
-
- Masa máxima técnicamente
admisible en carga (MTMA)
-
- Masa total rodante autorizada (MMA)
en pendiente 12%
-
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
-
- Remolque con frenos * (con más
carga en el límite de la MMA)
-
- Remolque sin frenos
-
- Peso recomendado en la lanza
-
Page 235 of 356
12
233
CARACTERÍSTICAS TÉCNICAS
*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del
vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

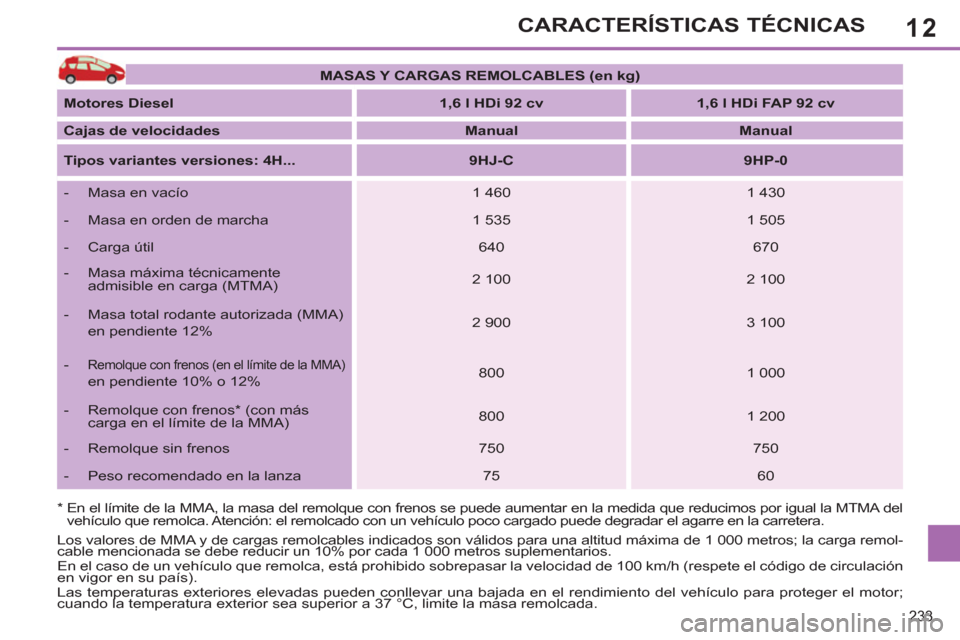

MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
1,6 l HDi 92 cv
1,6 l HDi FAP 92 cv
Cajas de velocidades
Manual
Manual
Tipos variantes versiones: 4H...
9HJ-C
9HP-0
- Masa en vacío
1 460
1 430
- Masa en orden de marcha
1 535
1 505
- Carga útil
640
670
- Masa máxima técnicamente
admisible en carga (MTMA)
2 100
2 100
- Masa total rodante autorizada (MMA)
en pendiente 12%
2 900
3 100
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
800
1 000
- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 200
- Remolque sin frenos
750
750
- Peso recomendado en la lanza
75
60
Page 236 of 356
12
234
CARACTERÍSTICAS TÉCNICAS
*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA
del vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

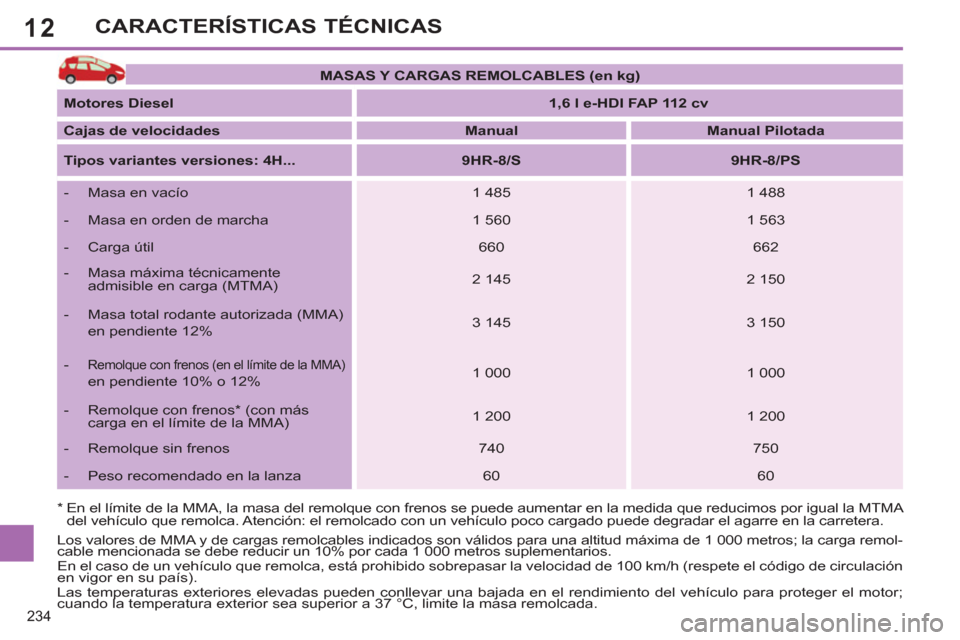

MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
1,6 l e-HDI FAP 112 cv
Cajas de velocidades
Manual
Manual Pilotada
Tipos variantes versiones: 4H...
9HR-8/S
9HR-8/PS
- Masa en vacío
1 485
1 488
- Masa en orden de marcha
1 560
1 563
- Carga útil
660
662
- Masa máxima técnicamente
admisible en carga (MTMA)
2 145
2 150
- Masa total rodante autorizada (MMA)
en pendiente 12%
3 145
3 150
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
1 000
1 000
- Remolque con frenos * (con más
carga en el límite de la MMA)
1 200
1 200
- Remolque sin frenos
740
750
- Peso recomendado en la lanza
60
60
Page 237 of 356
12
235
CARACTERÍSTICAS TÉCNICAS
*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA
del vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

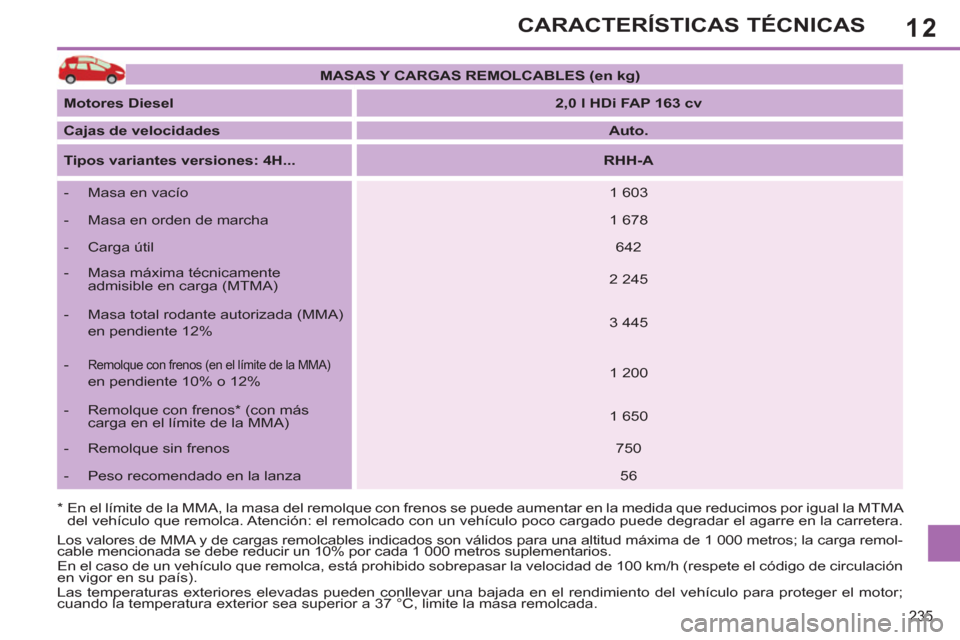

MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
2,0 l HDi FAP 163 cv
Cajas de velocidades
Auto.
Tipos variantes versiones: 4H...
RHH-A
- Masa en vacío
1 603
- Masa en orden de marcha
1 678
- Carga útil
642
- Masa máxima técnicamente
admisible en carga (MTMA)
2 245
- Masa total rodante autorizada (MMA)
en pendiente 12%
3 445
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
1 200
- Remolque con frenos * (con más
carga en el límite de la MMA)
1 650
- Remolque sin frenos
750
- Peso recomendado en la lanza
56
Page 238 of 356
12
236
CARACTERÍSTICAS TÉCNICAS

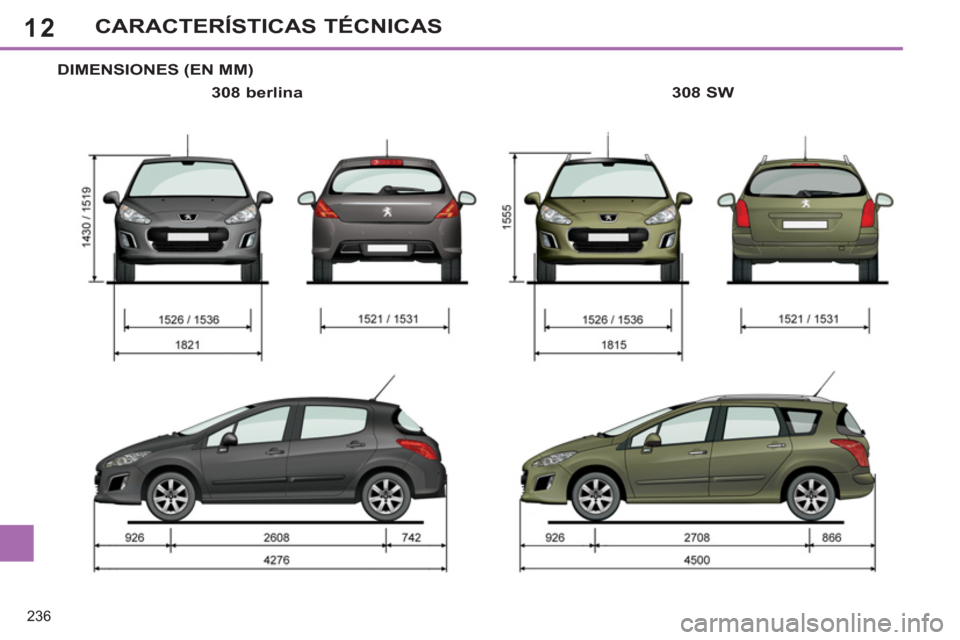

DIMENSIONES (EN MM)
308 berlina
308 SW
Page 239 of 356
12
i
237
CARACTERÍSTICAS TÉCNICAS

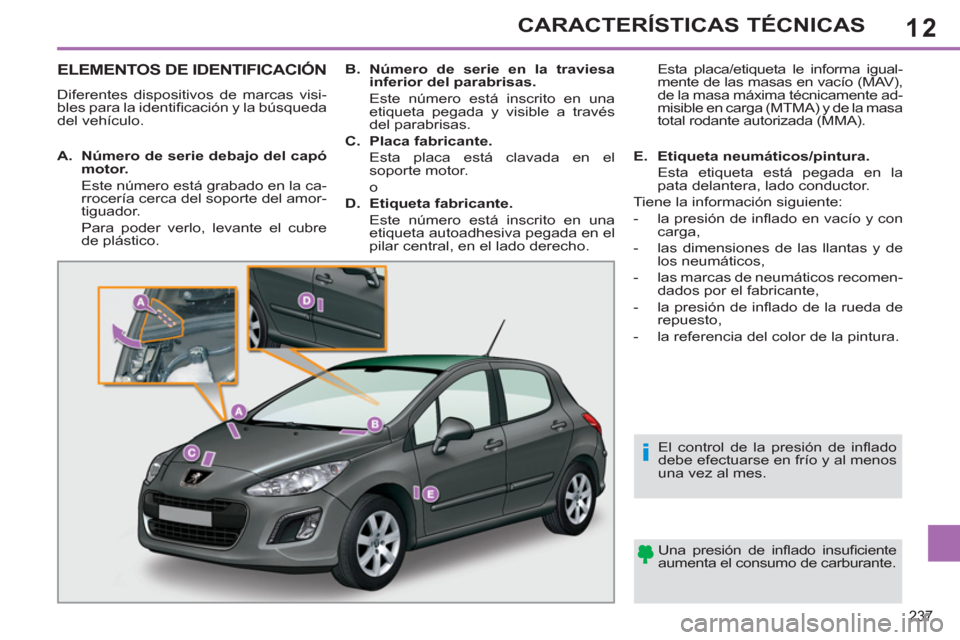

ELEMENTOS DE IDENTIFICACIÓN
Diferentes dispositivos de marcas visi-
bles para la identifi cación y la búsqueda
del vehículo.
Una presión de infl ado insufi ciente
aumenta el consumo de carburante.
El control de la presión de infl ado
debe efectuarse en frío y al menos
una vez al mes.
A.
Número de serie debajo del capó
motor.
Este número está grabado en la ca-
rrocería cerca del soporte del amor-
tiguador.
Para poder verlo, levante el cubre
de plástico.
B.
Número de serie en la traviesa
inferior del parabrisas.
Este número está inscrito en una
etiqueta pegada y visible a través
del parabrisas.
C.
Placa fabricante.
Esta placa está clavada en el
soporte motor.
o
D.
Etiqueta fabricante.
Este número está inscrito en una
etiqueta autoadhesiva pegada en el
pilar central, en el lado derecho. Esta placa/etiqueta le informa igual-
mente de las masas en vacío (MAV),
de la masa máxima técnicamente ad-
misible en carga (MTMA) y de la masa
total rodante autorizada (MMA).
E.
Etiqueta neumáticos/pintura.
Esta etiqueta está pegada en la
pata delantera, lado conductor.
Tiene la información siguiente:
- la presión de infl ado en vacío y con
carga,
- las dimensiones de las llantas y de
los neumáticos,
- las marcas de neumáticos recomen-
dados por el fabricante,
- la presión de infl ado de la rueda de
repuesto,
- la referencia del color de la pintura.
Page 240 of 356
12
238
CARACTERÍSTICAS TÉCNICAS
