Peugeot 308 SW BL 2011 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, tamaño PDF: 38.99 MB
Page 221 of 356
12
219
CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 l THP
150 cv
1,6 l THP 156 cv
1,6 l THP
163 cv
1,6 l THP
200 cv
Cajas de velocidades
Auto.
Manual
Auto.
Auto.
Manual
Tipos variantes versiones: 4C...
5FE-J
5FV-8
5FV-A
5FM-J
5FU-8
- Masa en vacío
1 358
1 315
1 368
1 358
1 399
- Masa en orden de marcha
1 433
1 390
1 443
1 433
1 474
- Carga útil
502
525
502
502
451
- Masa máxima técnicamente admisible
en carga (MTMA)
1 860
1 840
1 870
1 860
1 850
- Masa total rodante autorizada (MMA)
en pendiente 12%
2 660
3 390
3 470
2 660
1 850
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
800
1 550
1 600
800
X
- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 650
1 650
800
X
- Remolque sin frenos
710
695
720
710
X
- Peso recomendado en la lanza
65
70
70
65
X
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del vehí-
culo que remolca. Atención: el remolcado con un vehículo que remolca poco cargado puede degradar su agarre en la carretera.

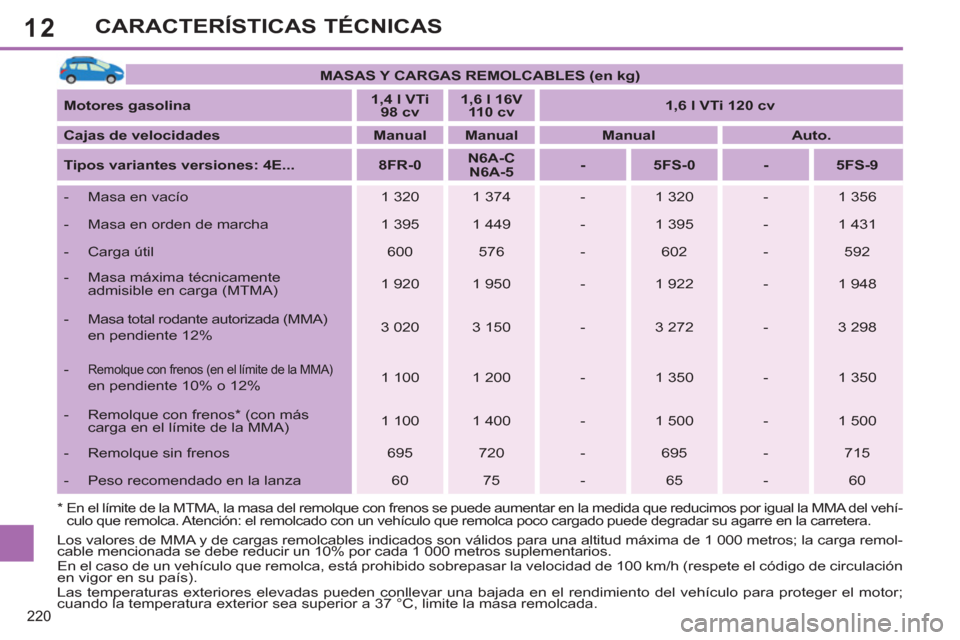

Page 222 of 356
12
220
CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,4 l VTi
98 cv
1,6 l 16V
110 cv
1,6 l VTi 120 cv
Cajas de velocidades
Manual
Manual
Manual
Auto.
Tipos variantes versiones: 4E...
8FR-0
N6A-C
N6A-5
-
5FS-0
-
5FS-9
- Masa en vacío
1 320
1 374
-
1 320
-
1 356
- Masa en orden de marcha
1 395
1 449
-
1 395
-
1 431
- Carga útil
600
576
-
602
-
592
- Masa máxima técnicamente
admisible en carga (MTMA)
1 920
1 950
-
1 922
-
1 948
- Masa total rodante autorizada (MMA)
en pendiente 12%
3 020
3 150
-
3 272
-
3 298
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
1 100
1 200
-
1 350
-
1 350
- Remolque con frenos * (con más
carga en el límite de la MMA)
1 100
1 400
-
1 500
-
1 500
- Remolque sin frenos
695
720
-
695
-
715
- Peso recomendado en la lanza
60
75
-
65
-
60
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada. *
En el límite de la MTMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MMA del vehí-
culo que remolca. Atención: el remolcado con un vehículo que remolca poco cargado puede degradar su agarre en la carretera.
Page 223 of 356
12
221
CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 l THP 156 cv
1,6 l THP 163 cv
Cajas de velocidades
Manual
Auto.
Auto.
Tipos variantes versiones: 4E...
5FV-8
5FV-A
5FM-J
- Masa en vacío
1 400
1 428
1 436
- Masa en orden de marcha
1 475
1 503
1 511
- Carga útil
540
537
584
- Masa máxima técnicamente
admisible en carga (MTMA)
1 940
1 965
2 020
- Masa total rodante autorizada (MMA)
en pendiente 12%
3 390
3 515
2 820
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
1 450
1 550
800
- Remolque con frenos * (con más
carga en el límite de la MMA)
1 600
1 550
800
- Remolque sin frenos
735
750
750
- Peso recomendado en la lanza
65
65
75
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del vehí-
culo que remolca. Atención: el remolcado con un vehículo que remolca poco cargado puede degradar su agarre en la carretera.
Page 224 of 356
12
222
CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 l 16V
110 cv
1,6 l VTi 120 cv
Cajas de velocidades
Manual
Manual
Auto.
Tipos variantes versiones: 4H...
N6A-C
N6A-5
-
5FS-0
-
5FS-9
- Masa en vacío
1 462
-
1 406
-
1 430
- Masa en orden de marcha
1 537
-
1 481
-
1 505
- Carga útil
648
-
694
-
700
- Masa máxima técnicamente
admisible en carga (MTMA)
2 110
-
2 100
-
2 130
- Masa total rodante autorizada (MMA)
en pendiente 12%
3 110
-
3 300
-
3 080
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
1 000
-
1 200
-
950
- Remolque con frenos * (con más
carga en el límite de la MMA)
1 350
-
1 400
-
1 100
- Remolque sin frenos
750
-
740
-
750
- Peso recomendado en la lanza
75
-
60
-
55
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
* En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del vehí-
culo que remolca. Atención: el remolcado con un vehículo que remolca poco cargado puede degradar su agarre en la carretera.

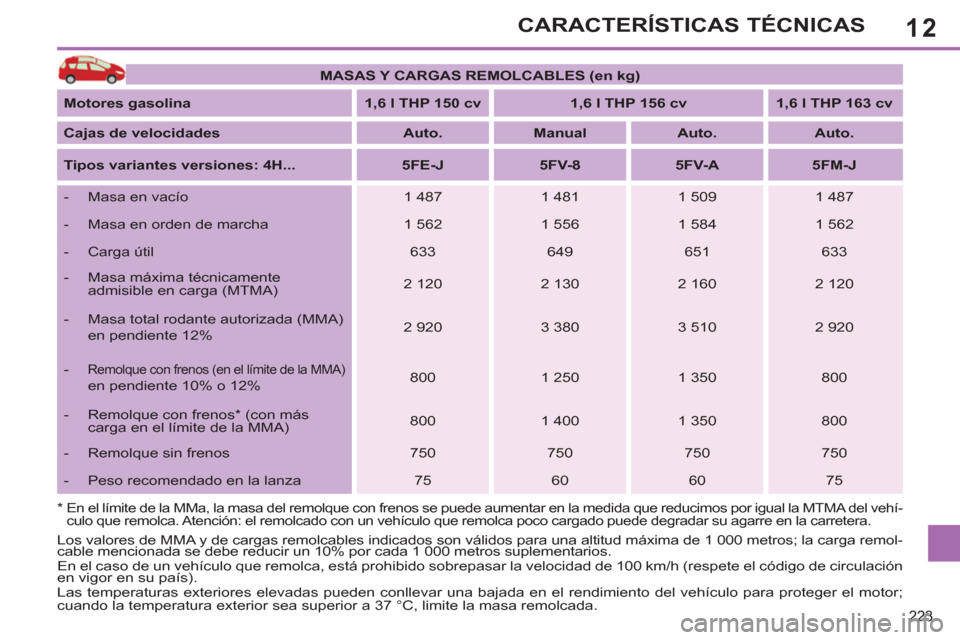

Page 225 of 356
12
223
CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 l THP 150 cv
1,6 l THP 156 cv
1,6 l THP 163 cv
Cajas de velocidades
Auto.
Manual
Auto.
Auto.
Tipos variantes versiones: 4H...
5FE-J
5FV-8
5FV-A
5FM-J
- Masa en vacío
1 487
1 481
1 509
1 487
- Masa en orden de marcha
1 562
1 556
1 584
1 562
- Carga útil
633
649
651
633
- Masa máxima técnicamente
admisible en carga (MTMA)
2 120
2 130
2 160
2 120
- Masa total rodante autorizada (MMA)
en pendiente 12%
2 920
3 380
3 510
2 920
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
800
1 250
1 350
800
- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 400
1 350
800
- Remolque sin frenos
750
750
750
750
- Peso recomendado en la lanza
75
60
60
75
*
En el límite de la MMa, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del vehí-
culo que remolca. Atención: el remolcado con un vehículo que remolca poco cargado puede degradar su agarre en la carretera.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
Page 226 of 356
12
224
CARACTERÍSTICAS TÉCNICAS
4C...:
5 puertas.
4R...:
5 puertas "Sociedad".
4E...:
SW banqueta trasera.
MODELOS:
MOTORIZACIONES Y CAJAS DE VELOCIDADES
Tipos variantes versiones:
4C... 4R... 4E... 4H...
9HJ-C
9HP-0
MOTORES DIESEL
1,6 litros Turbo HDI 92 cv
1,6 l HDi FAP 92 cv
Cilindrada (cm
3
)
1 560
Diámetro x carrera (mm)
75 x 88,3
Potencia máxima: norma CEE (kW)
68
Régimen de potencia máximo (r.p.m.)
4 000
Par máximo: norma CEE (Nm)
230
Régimen de par máximo (r.p.m.)
1 750
Carburante
Gasoil
Catalizador
Si
Filtro de partículas (FAP)
No
Sí
CAJAS DE VELOCIDADES
Manual
(5 velocidades)
CAPACIDADES DE ACEITE (en litros)
Motor (con cambio de fi ltro)
-
4H...:
SW asientos individuales traseros.

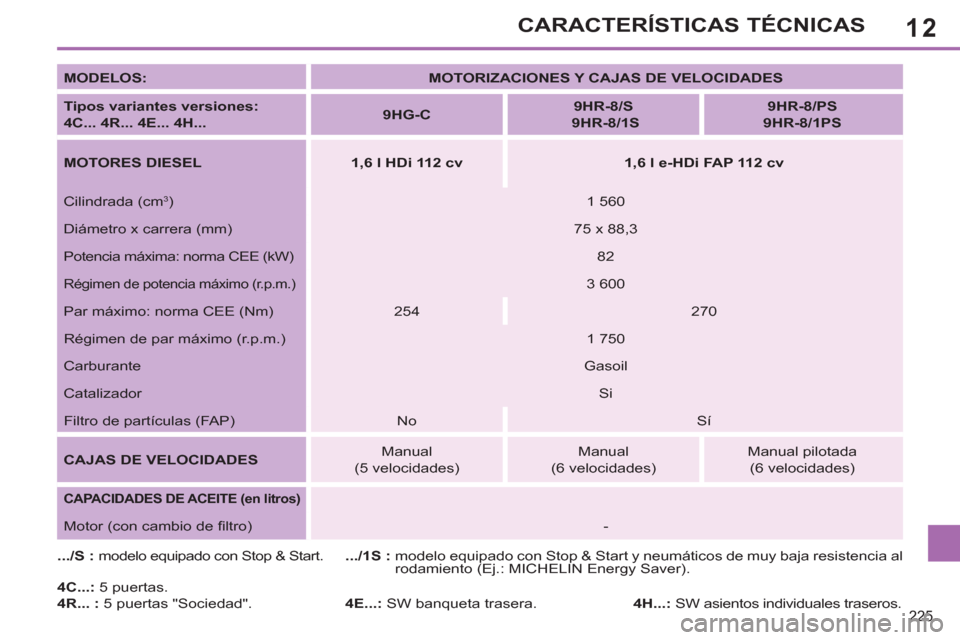

Page 227 of 356
12
225
CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZACIONES Y CAJAS DE VELOCIDADES
Tipos variantes versiones:
4C... 4R... 4E... 4H...
9HG-C
9HR-8/S
9HR-8/1S
9HR-8/PS
9HR-8/1PS
MOTORES DIESEL
1,6 l HDi 112 cv
1,6 l e-HDi FAP 112 cv
Cilindrada (cm
3
)
1 560
Diámetro x carrera (mm)
75 x 88,3
Potencia máxima: norma CEE (kW)
82
Régimen de potencia máximo (r.p.m.)
3 600
Par máximo: norma CEE (Nm)
254
270
Régimen de par máximo (r.p.m.)
1 750
Carburante
Gasoil
Catalizador
Si
Filtro de partículas (FAP)
No
Sí
CAJAS DE VELOCIDADES
Manual
(5 velocidades)
Manual
(6 velocidades)
Manual pilotada
(6 velocidades)
CAPACIDADES DE ACEITE (en litros)
Motor (con cambio de fi ltro)
-
4C...:
5 puertas.
4R... :
5 puertas "Sociedad".
4E...:
SW banqueta trasera.
.../S :
modelo equipado con Stop & Start.
4H...:
SW asientos individuales traseros.
.../1S :
modelo equipado con Stop & Start y neumáticos de muy baja resistencia al
rodamiento (Ej.: MICHELIN Energy Saver).
Page 228 of 356
12
226
CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZACIONES Y CAJAS DE VELOCIDADES
Tipos variantes versiones:
4C... 4E... 4H...
RHE-8
RHH-A
MOTORES DIESEL
2,0 l HDi FAP 150 cv
2,0 l HDi FAP 163 cv
Cilindrada (cm
3
)
1 997
1 997
Diámetro x carrera (mm)
85 x 88
85 x 88
Potencia máxima: norma CEE (kW)
110
120
Régimen de potencia máxima (r.p.m.)
3 750
3 750
Par máximo: norma CEE (Nm)
340
340
Régimen de par máximo (r.p.m.)
2 000
2 000
Carburante
Gasoil
Gasoil
Catalizador
Sí
Sí
Filtro de partículas (FAP)
Sí
Sí
CAJAS DE VELOCIDADES
Manual
(6 velocidades)
Auto.
(6 velocidades)
CAPACIDADES DE ACEITE (en litros)
Motor (con cambio de fi ltro)
5,25
-
4C...:
5 puertas.
4E...:
SW banqueta trasera.
4H...:
SW asientos individuales traseros.

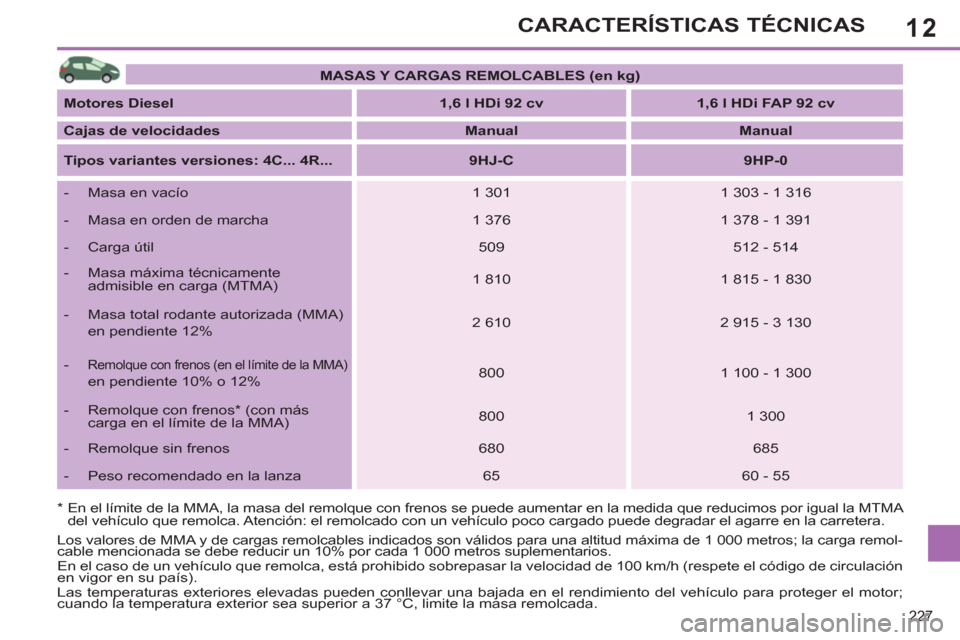

Page 229 of 356
12
227
CARACTERÍSTICAS TÉCNICAS
*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA
del vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
1,6 l HDi 92 cv
1,6 l HDi FAP 92 cv
Cajas de velocidades
Manual
Manual
Tipos variantes versiones: 4C... 4R...
9HJ-C
9HP-0
- Masa en vacío
1 301
1 303 - 1 316
- Masa en orden de marcha
1 376
1 378 - 1 391
- Carga útil
509
512 - 514
- Masa máxima técnicamente
admisible en carga (MTMA)
1 810
1 815 - 1 830
- Masa total rodante autorizada (MMA)
en pendiente 12%
2 610
2 915 - 3 130
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
800
1 100 - 1 300
- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 300
- Remolque sin frenos
680
685
- Peso recomendado en la lanza
65
60 - 55
Page 230 of 356
12
228
CARACTERÍSTICAS TÉCNICAS
*
En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la medida que reducimos por igual la MTMA del
vehículo que remolca. Atención: el remolcado con un vehículo poco cargado puede degradar el agarre en la carretera.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remol-
cable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasar la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Las temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.

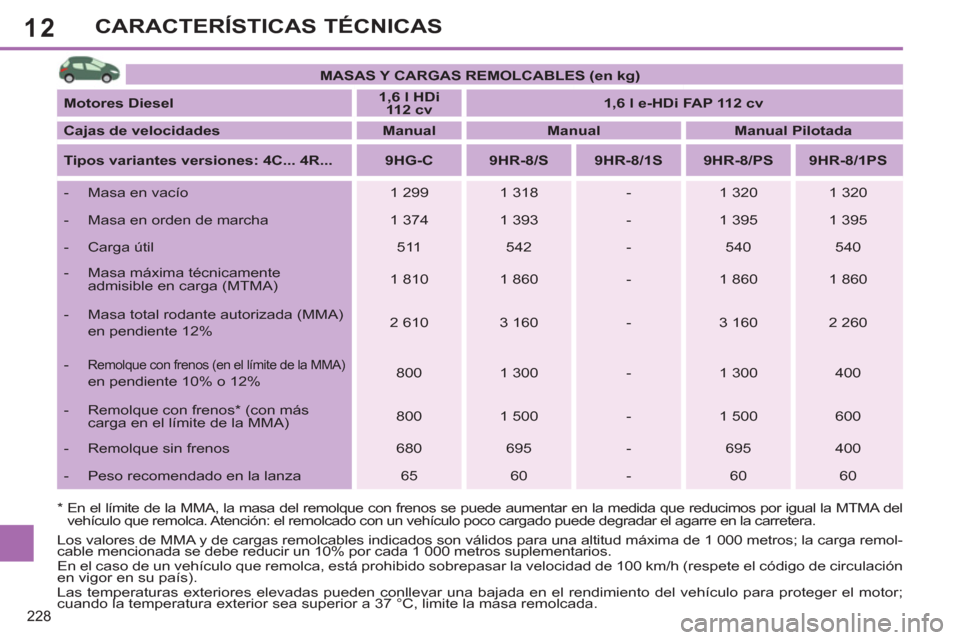

MASAS Y CARGAS REMOLCABLES (en kg)
Motores Diesel
1,6 l HDi
112 cv
1,6 l e-HDi FAP 112 cv
Cajas de velocidades
Manual
Manual
Manual Pilotada
Tipos variantes versiones: 4C... 4R...
9HG-C
9HR-8/S
9HR-8/1S
9HR-8/PS
9HR-8/1PS
- Masa en vacío
1 299
1 318
-
1 320
1 320
- Masa en orden de marcha
1 374
1 393
-
1 395
1 395
- Carga útil
511
542
-
540
540
- Masa máxima técnicamente
admisible en carga (MTMA)
1 810
1 860
-
1 860
1 860
- Masa total rodante autorizada (MMA)
en pendiente 12%
2 610
3 160
-
3 160
2 260
-
Remolque con frenos (en el límite de la MMA)
en pendiente 10% o 12%
800
1 300
-
1 300
400
- Remolque con frenos * (con más
carga en el límite de la MMA)
800
1 500
-
1 500
600
- Remolque sin frenos
680
695
-
695
400
- Peso recomendado en la lanza
65
60
-
60
60
