Peugeot 308 SW BL 2011 Manuale del proprietario (in Italian)

9
IN BREVE
POSTO DI GUIDA



1.
Comandi del regolatore di velocità/
limitatore di velocità.

2.

Comando delle regolazioni del volante.


3.
Comandi dei fari e degli indicatori di
direzione.

4.
Quadro strumenti.

5.
Airbag guidatore.
Avvisatore acustico.

6.
Leva del cambio.

7.
Freno di stazionamento.

8.
Comando della tendina
d'occultamento del tetto panoramico.

9.
Comando del sedile riscaldato.

10.
Comando d'apertura del cofano.

11 .
Comandi dei retrovistori esterni.
Comandi degli alzacristalli.

12.
Scatola portafusibili.

13.
Regolazione manuale dei fari.
Pulsante del sistema Stop & Start.

14.
Diffusore di sbrinamento del vetro
della porta anteriore.

15.
Altoparlante (tweeter).

16.
Diffusore di sbrinamento del
parabrezza.

10
IN BREVE
POSTO DI GUIDA



1.
Antifurto e contatto.

2.
Comando sotto al volante del
sistema audio e telematica.

3.
Comandi del tergicristallo/
lavacristallo/computer di bordo.

4.
Aeratori centrali orientabili e
parzializzabili.

5.
Display multifunzione.

6.
Sensore di soleggiamento.

7.
Airbag passaggero.

8.
Aeratore laterale orientabile e
parzializzabile.

9.
Disattivazione dell'airbag passeggero.

10.
Cassettino portaoggetti/Prese
audio/video.

11 .
Vano portaoggetti o comando del
quadro strumenti abbinato al
WIP Com 3D.

12.
Presa accessori 12 V.

13.
Posacenere anteriore.

14.
Comandi di riscaldamento/
climatizzazione.

15.
Caricatore CD.

16.
Sistema audio e telematica.

17.
Pulsante chiamata d'emergenza.
Pulsante d'allarme.
Pulsante della chiusura
centralizzata.
Pulsante del segnale d'emergenza.
Pulsante del controllo dinamico di
stabilità (ESP/ASR).
Pulsante dell'assistenza al
parcheggio.
Pulsante dei servizi PEUGEOT.

11
IN BREVE
REGOLAZIONI INTERNE


Sedile del guidatore

Regolazioni manuali

Regolazioni elettriche


Longitudinale



68




69
Inclinazione dello schienale


Altezza

i
!
12
IN BREVE

Regolazione del volante



1.
Sbloccaggio del comando.

2.
Regolazione dell'altezza e della
profondità.

3.
Bloccaggio del comando.

REGOLAZIONI INTERNE


Sedile anteriore

Altre funzioni disponibili...
Posizione tavolinetto del sedile del
passeggero anteriore (SW).
Memorizzazione delle posizioni di
guida (sedile del guidatore con co-
mandi elettrici).
Sedili riscaldati.

Altezza dell'appoggiatesta

Lombare

Appoggiagomito anteriore




70




11 2




82
Per un maggiore confort, l'appoggiago-
mito anteriore può essere regolato in
altezza e longitudinalmente.
È dotato inoltre di un vano portaoggetti. Per ragioni di sicurezza, queste
operazioni devono tassativamente
essere effettuate a veicolo fermo.

i
13
IN BREVE
REGOLAZIONI


Retrovisori esterni


Regolazione

Altre funzioni disponibili...
Chiusura/Apertura.

Inclinazione automatica dello spec-
chietto in retromarcia per il parcheggio.



Retrovisore interno


Modello giorno/notte manuale


Cinture di sicurezza anteriori



1.
Bloccaggio del dispositivo d'aggancio.

2.
Regolazione in altezza.
A.
Selezione del retrovisore da regolare.

B.
Regolazione della posizione dello
specchio nelle quattro direzioni.

C.
Deselezione del retrovisore.


82



139



80

1.
Selezione della posizione "giorno"
dello specchio.

2.
Orientamento del retrovisore.

Modello giorno/notte automatico


A.
Segnalazione della luminosità della
modalità giorno/notte automatica.

B.
Orientamento del retrovisore.



82

14
IN BREVE

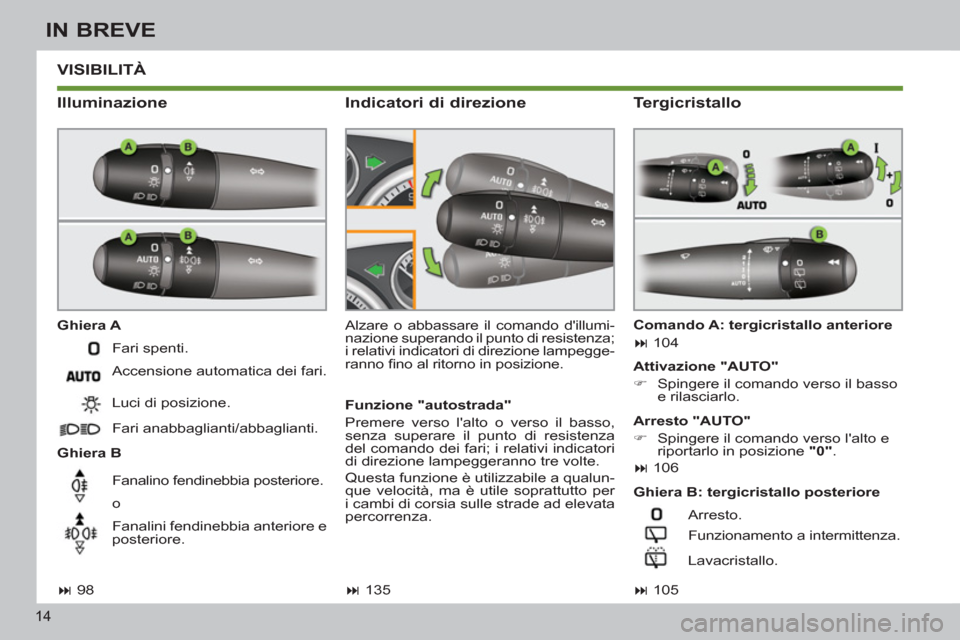

VISIBILITÀ


Illuminazione


Ghiera A

Ghiera B Alzare o abbassare il comando d'illumi-
nazione superando il punto di resistenza;
i relativi indicatori di direzione lampegge-
ranno fi no al ritorno in posizione.


Indicatori di direzione


Attivazione "AUTO"


)
Spingere il comando verso il basso
e rilasciarlo.


Ghiera B: tergicristallo posteriore



98





105

Fari spenti.
Accensione automatica dei fari.
Luci di posizione.
Fari anabbaglianti/abbaglianti.
Fanalino fendinebbia posteriore.
o
Fanalini fendinebbia anteriore e
posteriore. Arresto.
Funzionamento a intermittenza.
Lavacristallo.
Comando A: tergicristallo anteriore



104



Tergicristallo


Arresto "AUTO"


)
Spingere il comando verso l'alto e
riportarlo in posizione "0"
.



106




135


Funzione "autostrada"
Premere verso l'alto o verso il basso,
senza superare il punto di resistenza
del comando dei fari; i relativi indicatori
di direzione lampeggeranno tre volte.
Questa funzione è utilizzabile a qualun-
que velocità, ma è utile soprattutto per
i cambi di corsia sulle strade ad elevata
percorrenza.

–
15
IN BREVE

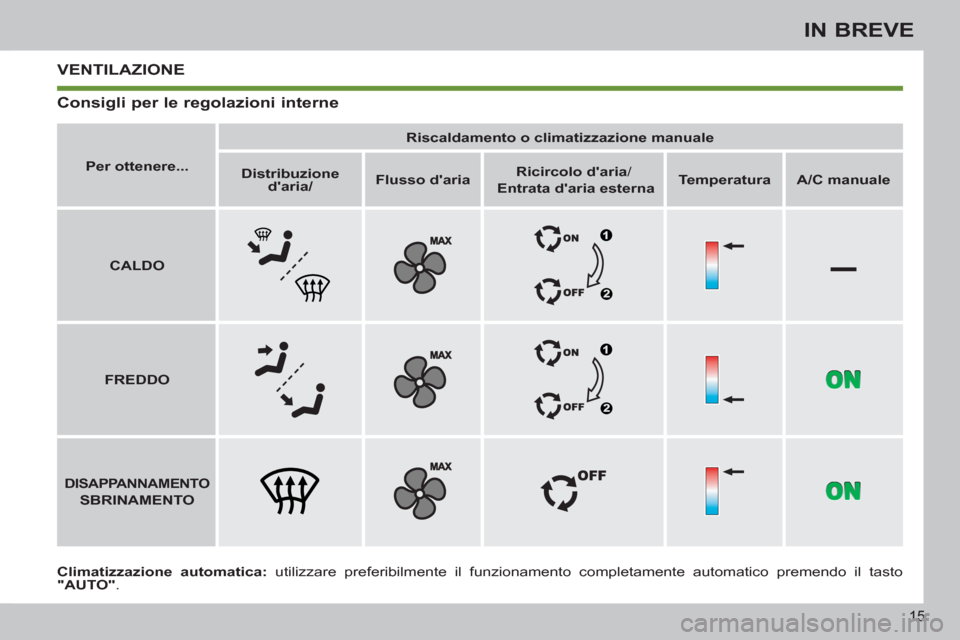

VENTILAZIONE


Climatizzazione automatica:
utilizzare preferibilmente il funzionamento completamente automatico premendo il tasto
"AUTO"
.

Per ottenere...



Riscaldamento o climatizzazione manuale




Distribuzione
d'aria/



Flusso d'aria



Ricircolo d'aria
/
Entrata d'aria esterna



Temperatura



A/C manuale




CALDO





FREDDO





DISAPPANNAMENTO


SBRINAMENTO




Consigli per le regolazioni interne

16
IN BREVE

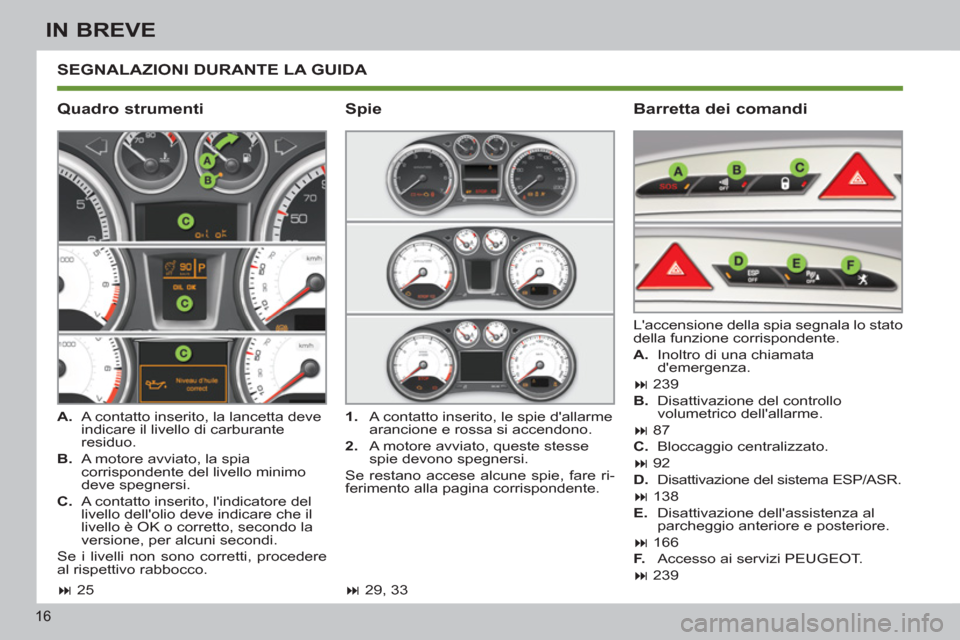

SEGNALAZIONI DURANTE LA GUIDA


Quadro strumenti
Barretta dei comandi



A.
A contatto inserito, la lancetta deve
indicare il livello di carburante
residuo.

B.
A motore avviato, la spia
corrispondente del livello minimo
deve spegnersi.

C.
A contatto inserito, l'indicatore del
livello dell'olio deve indicare che il
livello è OK o corretto, secondo la
versione, per alcuni secondi.
Se i livelli non sono corretti, procedere
al rispettivo rabbocco. L'accensione della spia segnala lo stato
della funzione corrispondente.


A.
Inoltro di una chiamata
d'emergenza.



239

B.
Disattivazione del controllo
volumetrico dell'allarme.


87

C.
Bloccaggio centralizzato
.

92

D.
Disattivazione del sistema ESP/ASR.

138

E.
Disattivazione dell'assistenza al
parcheggio anteriore e posteriore.

166

F.
Accesso ai servizi PEUGEOT.



239

1.
A contatto inserito, le spie d'allarme
arancione e rossa si accendono.

2.
A motore avviato, queste stesse
spie devono spegnersi.
Se restano accese alcune spie, fare ri-
ferimento alla pagina corrispondente.

Spie




25



29, 33

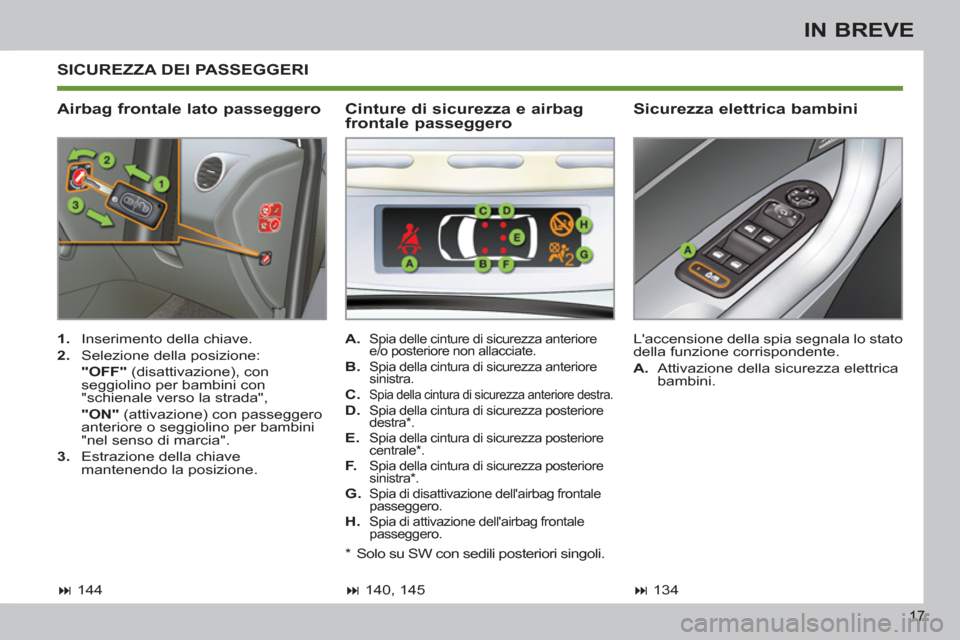

17
IN BREVE
SICUREZZA DEI PASSEGGERI


Airbag frontale lato passeggero
Sicurezza elettrica bambini



1.
Inserimento della chiave.

2.
Selezione della posizione:
"OFF"
(disattivazione), con
seggiolino per bambini con
"schienale verso la strada",
"ON"
(attivazione) con passeggero
anteriore o seggiolino per bambini
"nel senso di marcia".

3.
Estrazione della chiave
mantenendo la posizione. L'accensione della spia segnala lo stato
della funzione corrispondente.


A.
Attivazione della sicurezza elettrica
bambini.

A. Spia delle cinture di sicurezza anteriore
e/o posteriore non allacciate.

B. Spia della cintura di sicurezza anteriore
sinistra.

C. Spia della cintura di sicurezza anteriore destra.

D. Spia della cintura di sicurezza posteriore
destra * .


E. Spia della cintura di sicurezza posteriore
centrale * .


F. Spia della cintura di sicurezza posteriore
sinistra * .


G. Spia di disattivazione dell'airbag frontale
passeggero.

H. Spia di attivazione dell'airbag frontale
passeggero.


Cinture di sicurezza e airbag
frontale passeggero



140, 145




144




134

*
Solo su SW con sedili posteriori singoli.

18
IN BREVE

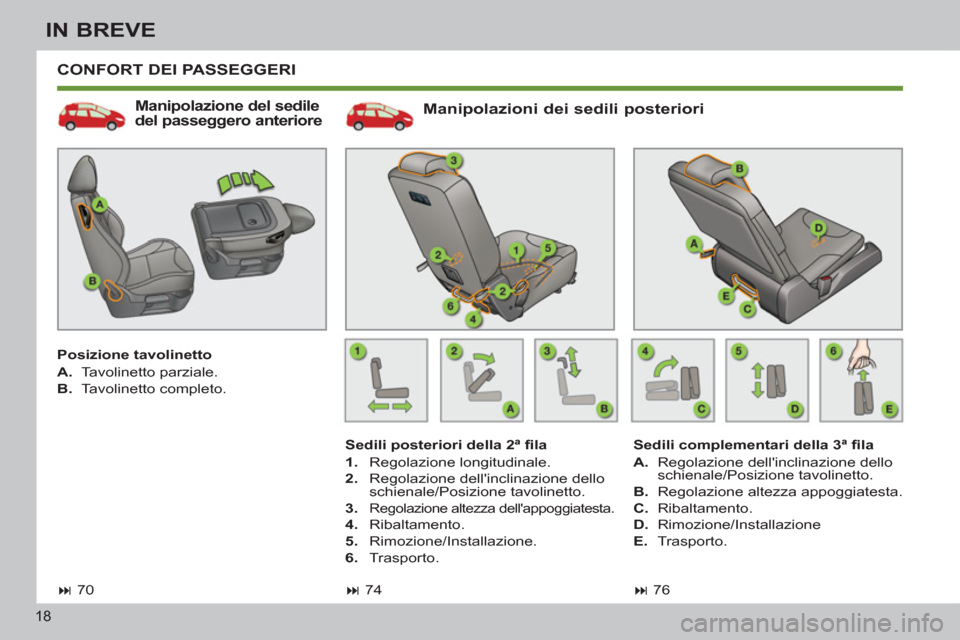

CONFORT DEI PASSEGGERI


Manipolazioni dei sedili posteriori


Sedili posteriori della 2ª fi la


1.
Regolazione longitudinale.

2.
Regolazione dell'inclinazione dello
schienale/Posizione tavolinetto.

3.

Regolazione altezza dell'appoggiatesta.


4.
Ribaltamento.

5.
Rimozione/Installazione.

6.
Trasporto.



74

Sedili complementari della 3ª fi la


A.
Regolazione dell'inclinazione dello
schienale/Posizione tavolinetto.

B.
Regolazione altezza appoggiatesta.

C.
Ribaltamento.

D.
Rimozione/Installazione

E.
Trasporto.



76



Manipolazione del sedile
del passeggero anteriore

Posizione tavolinetto


A.
Tavolinetto parziale.

B.
Tavolinetto completo.



70
