Page 21 of 356
19
IN BREVE
CONFIGURAZIONE
Qualche esempio di modularità dei sedili
7 posti
7 posti in confi gurazione a 5 posti
con sedili complementari ripiegati
Trasporto di oggetti lunghi
Carico di un grosso volume
78
Page 22 of 356
i
!
i
20
IN BREVE
Stop & Start
Passaggio in modalità STOP del
motore
Passaggio in modalità START
del motore
Disattivazione/Riattivazione
CONFORT DI GUIDA
159
È possibile in qualsiasi momento disat-
tivare il sistema premendo il comando
"ECO OFF"
; la spia sul tasto si accende.
La spia "ECO"
si accende sul qua-
dro strumenti ed il motore si mette
automaticamente in stand-by: La spia "ECO"
si spegne e il mo-
tore si riavvia automaticamente:
- con cambio manuale
; premendo a
fondo
il pedale della frizione,
- con cambio manuale pilotato a
6 marce;
●
se la leva delle marce è in
posizione A
o M
, rilasciando il
pedale del freno,
●
o se la leva delle marce è in
posizione N
e il pedale del
freno è rilasciato, se si passa in
posizione A
o M
,
●
o inserendo la retromarcia.
- con cambio manuale
; ad una
velocità inferiore a 20 km/h,
posizionando la leva delle marce
in folle e rilasciando il pedale della
frizione,
- con cambio manuale pilotato a
6 marce
; ad una velocità inferiore
a 8 km/h, premendo il pedale del
freno o posizionando la leva delle
marce su N
.
In alcuni casi, la modalità STOP po-
trebbe non essere disponibile; la spia
"ECO"
lampeggia per alcuni secondi
poi si spegne.
158
In caso di inserimento di una mar-
cia senza aver premuto a fondo il
pedale della frizione, il motore non
si riavvia automaticamente. Appa-
re un messaggio d'allerta per ricor-
dare di premere a fondo il pedale
della frizione.
159
Il sistema si riattiva automatica-
mente ad ogni nuovo avviamento
con la chiave.
Prima del rifornimento di carburan-
te o prima di qualsiasi intervento nel
vano motore, interrompere tassati-
vamente il contatto con la chiave. In alcuni casi, la modalità START po-
trebbe inserirsi automaticamente; la
spia "ECO"
lampeggia per alcuni se-
condi poi si spegne.
Page 23 of 356
21
IN BREVE
CONFORT DI GUIDA
Limitatore di velocità "LIMIT"
Visualizzazione sul quadro
strumenti
1.
Selezione/Arresto della modalità
limitatore.
2.
Diminuzione del valore programmato.
3.
Aumento del valore programmato.
4.
Attivazione/Disattivazione della
limitazione.
La modalità regolatore o limitatore di
velocità appare sul quadro strumenti
quando viene selezionata.
1.
Selezione/Arresto della modalità
regolatore.
2.
Programmazione di una
velocità/Diminuzione del valore
programmato.
3.
Programmazione di una velocità/
Aumento del valore programmato.
4.
Disattivazione/Riattivazione della
regolazione.
Regolatore di velocità "CRUISE"
Regolatore di velocità
Limitatore di velocità
163
161
Per essere programmata o attivata, la
velocità del veicolo deve essere supe-
riore a 40 km/h, con almeno la quarta
marcia inserita con cambio manuale (la
seconda con il cambio manuale pilotato
a 6 marce o automatico). Le regolazioni devono essere fatte a
motore avviato.
Page 24 of 356
22
IN BREVE
CONFORT DI GUIDA
Questo cambio a sei marce offre, a
scelta, il confort dell'automatismo o il
piacere dell'inserimento manuale delle
marce.
1.
Leva del cambio.
2.
Pulsante "S" (sport)
.
3.
Comando sotto al volante "-"
.
4.
Commando sotto al volante "+"
.
La marcia o la modalità di guida sele-
zionata appaiono sul display del quadro
strumenti.
N:
folle.
R:
retromarcia.
1 2 3 4 5 6:
marce inserite.
AUTO:
modalità automatica.
S:
tipo Sport.
Visualizzazione sul quadro
strumenti
)
Selezionare la posizione N
e
premere con decisione il pedale
del freno durante l'avviamento del
motore.
)
Inserire la prima marcia
(posizione A
o M
) o la retromarcia
(posizione R
) con la leva del
cambio 1
.
)
Disinserire il freno di
stazionamento.
)
Rilasciare il pedale del freno, quindi
accelerare.
Avviamento
151
Cambio manuale pilotato a
6 marce
Page 25 of 356
23

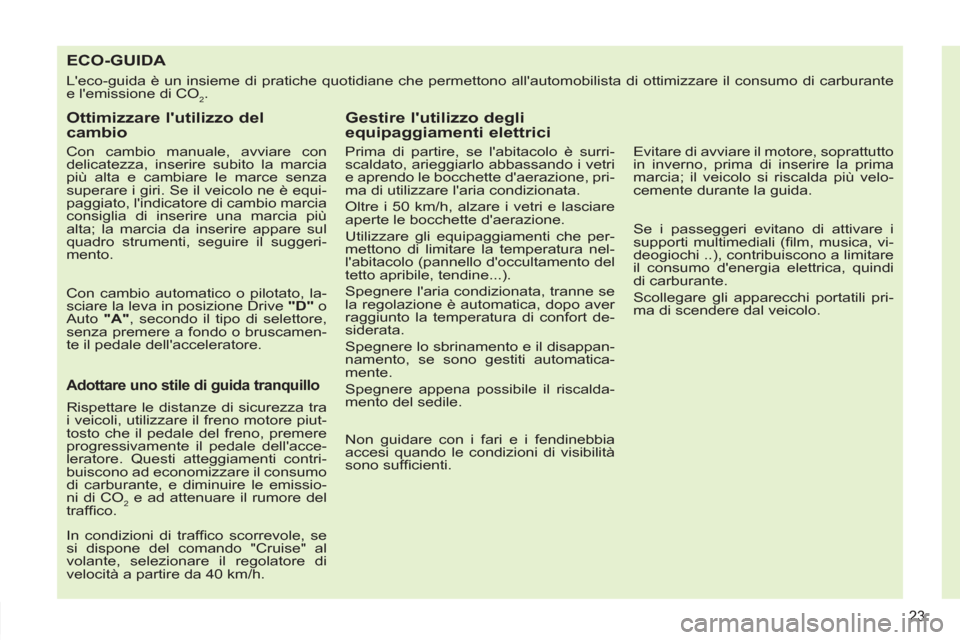

ECO-GUIDA
L'eco-guida è un insieme di pratiche quotidiane che permettono all'automobilista di ottimizzare il consumo di carburante
e l'emissione di CO
2.
Ottimizzare l'utilizzo del
cambio
Con cambio manuale, avviare con
delicatezza, inserire subito la marcia
più alta e cambiare le marce senza
superare i giri. Se il veicolo ne è equi-
paggiato, l'indicatore di cambio marcia
consiglia di inserire una marcia più
alta; la marcia da inserire appare sul
quadro strumenti, seguire il suggeri-
mento.
Con cambio automatico o pilotato, la-
sciare la leva in posizione Drive "D"
o
Auto "A"
, secondo il tipo di selettore,
senza premere a fondo o bruscamen-
te il pedale dell'acceleratore.
Adottare uno stile di guida tranquillo
Rispettare le distanze di sicurezza tra
i veicoli, utilizzare il freno motore piut-
tosto che il pedale del freno, premere
progressivamente il pedale dell'acce-
leratore. Questi atteggiamenti contri-
buiscono ad economizzare il consumo
di carburante, e diminuire le emissio-
ni di CO
2 e ad attenuare il rumore del
traffi co.
In condizioni di traffi co scorrevole, se
si dispone del comando "Cruise" al
volante, selezionare il regolatore di
velocità a partire da 40 km/h.
Gestire l'utilizzo degli
equipaggiamenti elettrici
Prima di partire, se l'abitacolo è surri-
scaldato, arieggiarlo abbassando i vetri
e aprendo le bocchette d'aerazione, pri-
ma di utilizzare l'aria condizionata.
Oltre i 50 km/h, alzare i vetri e lasciare
aperte le bocchette d'aerazione.
Utilizzare gli equipaggiamenti che per-
mettono di limitare la temperatura nel-
l'abitacolo (pannello d'occultamento del
tetto apribile, tendine...).
Spegnere l'aria condizionata, tranne se
la regolazione è automatica, dopo aver
raggiunto la temperatura di confort de-
siderata.
Spegnere lo sbrinamento e il disappan-
namento, se sono gestiti automatica-
mente.
Spegnere appena possibile il riscalda-
mento del sedile.
Non guidare con i fari e i fendinebbia
accesi quando le condizioni di visibilità
sono suffi cienti.
Evitare di avviare il motore, soprattutto
in inverno, prima di inserire la prima
marcia; il veicolo si riscalda più velo-
cemente durante la guida.
Se i passeggeri evitano di attivare i
supporti multimediali (fi lm, musica, vi-
deogiochi ..), contribuiscono a limitare
il consumo d'energia elettrica, quindi
di carburante.
Scollegare gli apparecchi portatili pri-
ma di scendere dal veicolo.

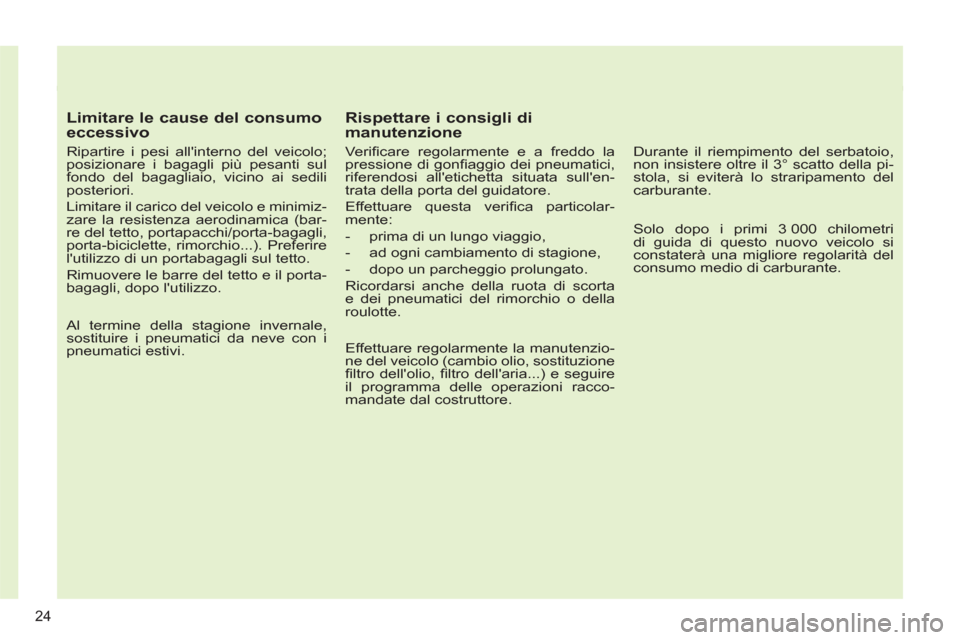

Page 26 of 356
Limitare le cause del consumo
eccessivo
Ripartire i pesi all'interno del veicolo;
posizionare i bagagli più pesanti sul
fondo del bagagliaio, vicino ai sedili
posteriori.
Limitare il carico del veicolo e minimiz-
zare la resistenza aerodinamica (bar-
re del tetto, portapacchi/porta-bagagli,
porta-biciclette, rimorchio...). Preferire
l'utilizzo di un portabagagli sul tetto.
Rimuovere le barre del tetto e il porta-
bagagli, dopo l'utilizzo.
Al termine della stagione invernale,
sostituire i pneumatici da neve con i
pneumatici estivi.
Rispettare i consigli di
manutenzione
Ve r ifi care regolarmente e a freddo la
pressione di gonfi aggio dei pneumatici,
riferendosi all'etichetta situata sull'en-
trata della porta del guidatore.
Effettuare questa verifi ca particolar-
mente:
- prima di un lungo viaggio,
- ad ogni cambiamento di stagione,
- dopo un parcheggio prolungato.
Ricordarsi anche della ruota di scorta
e dei pneumatici del rimorchio o della
roulotte.
Effettuare regolarmente la manutenzio-
ne del veicolo (cambio olio, sostituzione
fi ltro dell'olio, fi ltro dell'aria...) e seguire
il programma delle operazioni racco-
mandate dal costruttore.
Durante il riempimento del serbatoio,
non insistere oltre il 3° scatto della pi-
stola, si eviterà lo straripamento del
carburante.
Solo dopo i primi 3 000 chilometri
di guida di questo nuovo veicolo si
constaterà una migliore regolarità del
consumo medio di carburante.
24
Page 27 of 356
1
i
25
SPIE DI FUNZIONAMENTO
QUADRI STRUMENTI BENZINA - DIESEL CAMBIO MANUALE
O MANUALE PILOTATO A 6 MARCE O AUTOMATICO
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5.
Display.
6.
Pulsante di comando.
Richiama l'informazione di
manutenzione.
Azzera la funzione selezionata
(contachilometri parziale o
indicatore di manutenzione).
7.
Pulsante d'illuminazione del
quadro strumenti.
Regola l'intensità di illuminazione
del posto di guida.
Quadranti
1.
Contagiri.
Indica la velocità di rotazione del
motore (x 1 000 giri/min o rpm).
2.
Temperatura del liquido di
raffreddamento.
Indica la temperatura del liquido
di raffreddamento del motore
(° Celsius).
3.
Livello del carburante.
Indica la quantità di carburante
ancora presente nel serbatoio.
4.
Velocità del veicolo.
Indica la velocità istantanea del
veicolo (km/h o mph).
A.
Limitatore di velocità
.
(km/h o mph) o
Regolatore di velocità.
B.
Indicatore di cambio marcia.
C.
Cambio manuale pilotato a
6 marce o automatico.
D.
Contachilometri parziale.
(km o miglia).
E.
Indicatore di manutenzione,
(km o miglia) poi,
Indicatore del livello dell'olio
motore,
poi
Contachilometri totalizzatore.
(km o miglia)
Queste tre funzioni appaiono in
successione all'inserimento del
contatto.
Display
Per maggiori informazioni, consul-
tare il paragrafo corrispondente al
pulsante o alla funzione e alla rela-
tiva visualizzazione.
Page 28 of 356
1
i
26
SPIE DI FUNZIONAMENTO
QUADRI STRUMENTI BENZINA - DIESEL CAMBIO MANUALE
O MANUALE PILOTATO A 6 MARCE O AUTOMATICO
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5.
Display piccolo.
6.
Display centrale.
7.
Pulsante di comando.
Lancia un CHECK manuale e ricorda
l'informazione di manutenzione.
Azzera la funzione (contachilometri
parziale o indicatore di
manutenzione).
8.
Pulsante d'illuminazione del
quadro strumenti.
Regola l'intensità di illuminazione
del posto di guida.
Quadranti
1.
Contagiri.
Indica la velocità di rotazione del
motore (x 1 000 giri/min o rpm).
2.
Temperatura del liquido di
raffreddamento.
Indica la temperatura del liquido
di raffreddamento del motore
(° Celsius).
3.
Livello del carburante.
Indica la quantità di carburante
ancora presente nel serbatoio.
4.
Velocità del veicolo.
Indica la velocità istantanea del
veicolo (km/h o mph).
A.
Contachilometri parziale.
(km o miglia)
B.
Contachilometri totalizzatore.
(km o miglia).
C.
Indicatore del livello dell'olio
motore
,
Indicatore di manutenzione,
(km o miglia)
Queste due funzioni appaiono
all'inserimento del contatto poi
spariscono dopo alcuni secondi.
Display
Per maggiori informazioni, consul-
tare il paragrafo corrispondente al
pulsante o alla funzione e alla rela-
tiva visualizzazione. Le funzioni seguenti appaiono in funzione
della selezione.
- Spie di allarme/CHECK.
- Segnalazione pneumatici sgonfi .
- Limitatore di velocità/Regolatore
di velocità.
- Indicatore di cambio marcia.
- Cambio manuale pilotato a
6 marce o automatico.
- Navigazione - Guida/Computer di
bordo.
Page 29 of 356
1
i
27
SPIE DI FUNZIONAMENTO
QUADRI STRUMENTI WIP COM 3D BENZINA - DIESEL CAMBIO
MANUALE O MANUALE PILOTATO A 6 MARCE O AUTOMATICO
Quadranti
1.
Contagiri.
Indica la velocità di rotazione del
motore (x 1 000 giri/min o rpm).
2.
Temperatura del liquido di
raffreddamento.
Indica la temperatura del liquido
di raffreddamento del motore
(° Celsius).
3.
Livello del carburante.
Indica la quantità di carburante
ancora presente nel serbatoio.
4.
Velocità del veicolo.
Indica la velocità istantanea del
veicolo (km/h o mph).
A.
Contachilometri parziale.
(km o miglia)
B.
Contachilometri totalizzatore.
(km o miglia).
C.
Indicatore del livello dell'olio motore,
indicatore di manutenzione
(km o miglia)
Queste due funzioni appaiono
all'inserimento del contatto poi
spariscono dopo alcuni secondi.
Le funzioni seguenti sono visualizzate
in funzione della selezione.
- Spie di allarme/CHECK.
- Segnalazione pneumatici sgonfi .
- Limitatore di velocità/Regolatore
di velocità.
- Indicatore di cambio marcia.
- Cambio manuale pilotato a
6 marce o automatico.
- Navigazione - Guida/Computer di
bordo.
- Parametri del veicolo.
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
Display
5.
Display piccolo.
6.
Display centrale.
7.
Pulsante di comando.
Lancia un CHECK manuale
e richiama l'informazione di
manutenzione.
Riazzera la funzione (contachilometri
parziale o indicatore di manutenzione).
8.
Pulsante di illuminazione del
quadro strumenti.
Regola l'intensità di illuminazione
del posto di guida.
Per maggiori informazioni, consul-
tare il paragrafo corrispondente al
pulsante o alla funzione e alla rela-
tiva visualizzazione.
Page 30 of 356
1
i
28
SPIE DI FUNZIONAMENTO
*
Secondo il Paese di commercializzazione.
Comando del quadro strumenti
abbinato al WIP Com 3D
Comandi
Si dispone di quattro tasti per comandare
il display centrale del quadro strumenti:
1.
accedere al menu generale,
confermare la selezione,
2.
spostarsi verso l'alto nel menu,
3.
spostarsi verso il basso nel menu,
4.
tornare alla precedente schermata,
uscire dal menu.
Menu generale
)
Premere il tasto 1
per accedere
al menu generale e scegliere una
delle seguenti funzioni:
- "Parametri veicolo",
- "Scelta della lingua",
- "Imposta unità".
)
Premere i tasti 2
o 3
per spostarsi
all'interno dello schermo.
)
Premere di nuovo il tasto 1
per
confermare la selezione.
Il menu generale e le sue funzioni
sono accessibili solo a veicolo fermo,
con i tasti 1
- 4
.
Oltre una certa soglia di velocità, un
messaggio appare sul display cen-
trale, per segnalare l'impossibilità di
visualizzare il menu generale.
Le schermate del computer di bordo
sono accessibili solo con il veicolo in
movimento, con i tasti 2
e 3
(vedere
paragrafo "Computer di bordo"). Questo comando permette:
- a veicolo fermo
, di confi gurare
gli equipaggiamenti del veicolo
e i parametri del display centrale
(lingue, unità, ecc.),
- a veicolo in movimento,
di far
scorrere le funzioni attive (computer
di bordo, navigazione, ecc.).
Parametri veicolo
Questo menu permette di attivare o di
disattivare alcuni equipaggiamenti di
guida e di confort:
- tergicristallo abbinato alla retromarcia
(vedere capitolo "Visibilità"),
- accensione temporizzata dei fari e
illuminazione d'accoglienza (vedere
capitolo "Visibilità"),
- illuminazione d'ambiente (vedere
capitolo "Visibilità"),
- fari diurni (vedere capitolo "Visibilità"),
- fari direzionali (vedere capitolo
"Visibilità").
- assistenza al parcheggio posteriore
(vedere capitolo "Guida").
Scelta della lingua
Questo menu permette di selezionare
la lingua di visualizzazione: Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, Türkçe * .
Scelta delle unità
Questo menu permette di selezionare le
unità: temperatura (°Celsius o °Fahrenheit)
e consumi (l/100 km, mpg o km/l).
