Peugeot 308 SW BL 2011 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Dimensioni: 38.98 MB

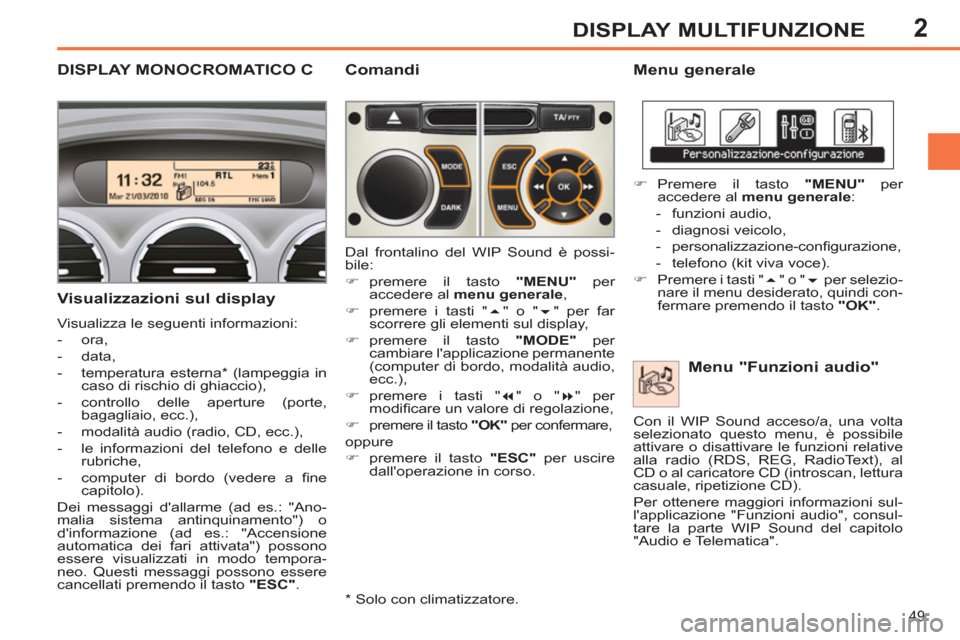

Page 51 of 356
2
49
DISPLAY MULTIFUNZIONE
DISPLAY MONOCROMATICO C
Menu generale
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna * (lampeggia in
caso di rischio di ghiaccio),
- controllo delle aperture (porte,
bagagliaio, ecc.),
- modalità audio (radio, CD, ecc.),
- le informazioni del telefono e delle
rubriche,
- computer di bordo (vedere a fi ne
capitolo).
Dei messaggi d'allarme (ad es.: "Ano-
malia sistema antinquinamento") o
d'informazione (ad es.: "Accensione
automatica dei fari attivata") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC"
.
Menu "Funzioni audio"
Comandi
Dal frontalino del WIP Sound è possi-
bile:
)
premere il tasto "MENU"
per
accedere al menu generale
,
)
premere i tasti "
" o "
" per far
scorrere gli elementi sul display,
)
premere il tasto "MODE"
per
cambiare l'applicazione permanente
(computer di bordo, modalità audio,
ecc.),
)
premere i tasti "
" o "
" per
modifi care un valore di regolazione,
)
premere il tasto "OK"
per confermare,
oppure
)
premere il tasto "ESC"
per uscire
dall'operazione in corso.
)
Premere il tasto "MENU"
per
accedere al menu generale
:
- funzioni audio,
- diagnosi veicolo,
- personalizzazione-confi gurazione,
- telefono (kit viva voce).
)
Premere i tasti "
" o "
per selezio-
nare il menu desiderato, quindi con-
fermare premendo il tasto "OK"
.
*
Solo con climatizzatore. Con il WIP Sound acceso/a, una volta
selezionato questo menu, è possibile
attivare o disattivare le funzioni relative
alla radio (RDS, REG, RadioText), al
CD o al caricatore CD (introscan, lettura
casuale, ripetizione CD).
Per ottenere maggiori informazioni sul-
l'applicazione "Funzioni audio", consul-
tare la parte WIP Sound del capitolo
"Audio e Telematica".

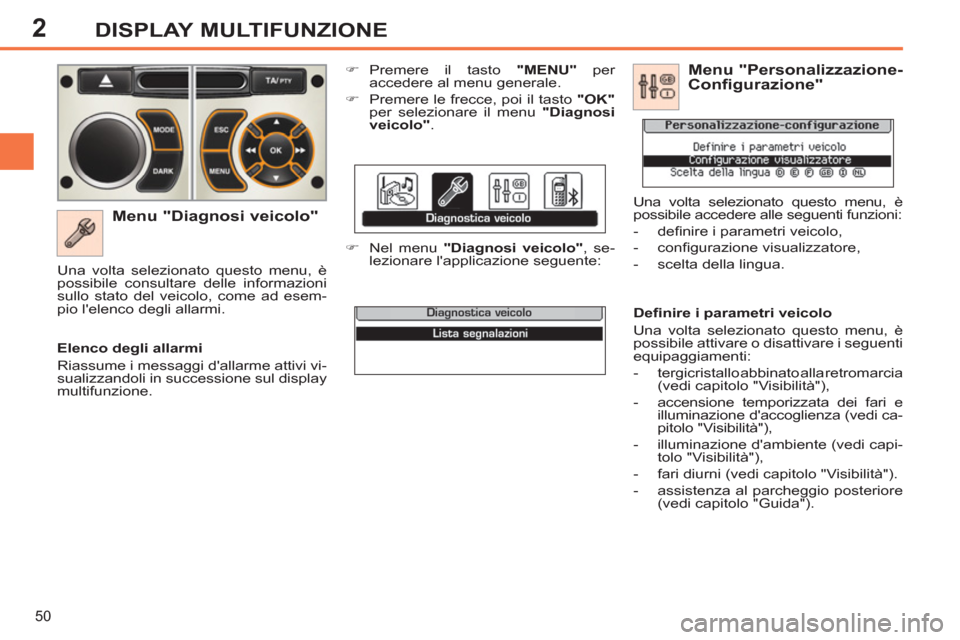

Page 52 of 356
2
50
DISPLAY MULTIFUNZIONE
Menu "Diagnosi veicolo"
)
Premere il tasto "MENU"
per
accedere al menu generale.
)
Premere le frecce, poi il tasto "OK"
per selezionare il menu "Diagnosi
veicolo"
.
)
Nel menu "Diagnosi veicolo"
, se-
lezionare l'applicazione seguente:
Elenco degli allarmi
Riassume i messaggi d'allarme attivi vi-
sualizzandoli in successione sul display
multifunzione. Una volta selezionato questo menu, è
possibile consultare delle informazioni
sullo stato del veicolo, come ad esem-
pio l'elenco degli allarmi.
Defi nire i parametri veicolo
Una volta selezionato questo menu, è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromarcia
(vedi capitolo "Visibilità"),
- accensione temporizzata dei fari e
illuminazione d'accoglienza (vedi ca-
pitolo "Visibilità"),
- illuminazione d'ambiente (vedi capi-
tolo "Visibilità"),
- fari diurni (vedi capitolo "Visibilità").
- assistenza al parcheggio posteriore
(vedi capitolo "Guida").
Menu "Personalizzazione-
Configurazione"
Una volta selezionato questo menu, è
possibile accedere alle seguenti funzioni:
- defi nire i parametri veicolo,
- confi gurazione visualizzatore,
- scelta della lingua.

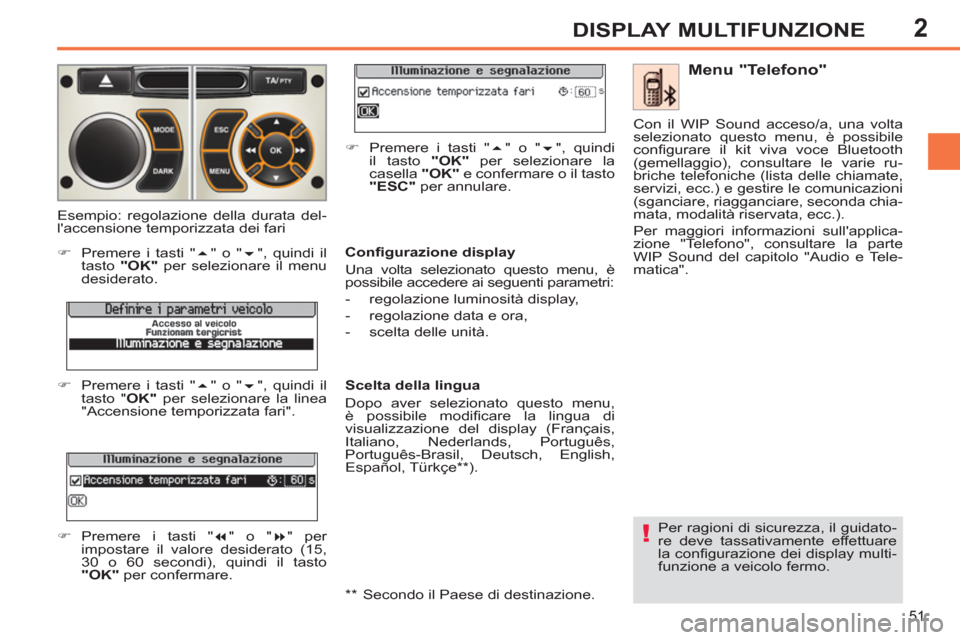

Page 53 of 356
2
!
51
DISPLAY MULTIFUNZIONE
Per ragioni di sicurezza, il guidato-
re deve tassativamente effettuare
la confi gurazione dei display multi-
funzione a veicolo fermo.
Menu "Telefono"
Confi gurazione display
Una volta selezionato questo menu, è
possibile accedere ai seguenti parametri:
- regolazione luminosità display,
- regolazione data e ora,
- scelta delle unità.
Scelta della lingua
Dopo aver selezionato questo menu,
è possibile modifi care la lingua di
visualizzazione del display (Français,
Italiano, Nederlands, Português,
Português-Brasil, Deutsch, English,
Español, Türkçe**)
.
Esempio: regolazione della durata del-
l'accensione temporizzata dei fari
)
Premere i tasti "
" o "
", quindi il
tasto "OK"
per selezionare il menu
desiderato.
)
Premere i tasti "
" o "
", quindi il
tasto " OK"
per selezionare la linea
"Accensione temporizzata fari".
)
Premere i tasti "
" o "
" per
impostare il valore desiderato (15,
30 o 60 secondi), quindi il tasto
"OK"
per confermare.
)
Premere i tasti "
" o "
", quindi
il tasto "OK"
per selezionare la
casella "OK"
e confermare o il tasto
"ESC"
per annulare.
Con il WIP Sound acceso/a, una volta
selezionato questo menu, è possibile
confi gurare il kit viva voce Bluetooth
(gemellaggio), consultare le varie ru-
briche telefoniche (lista delle chiamate,
servizi, ecc.) e gestire le comunicazioni
(sganciare, riagganciare, seconda chia-
mata, modalità riservata, ecc.).
Per maggiori informazioni sull'applica-
zione "Telefono", consultare la parte
WIP Sound del capitolo "Audio e Tele-
matica".
**
Secondo il Paese di destinazione.

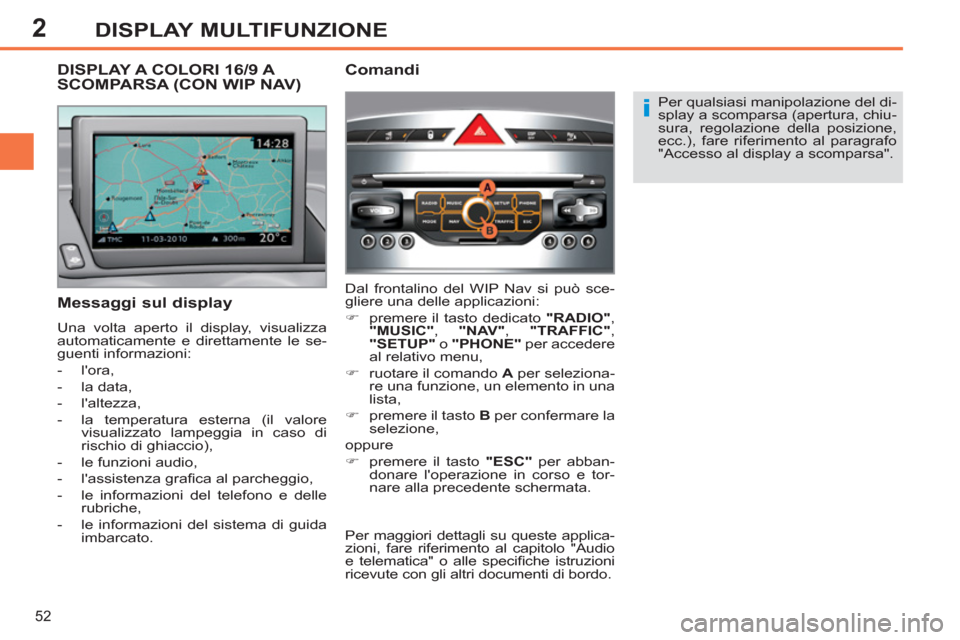

Page 54 of 356
2
i
52
DISPLAY MULTIFUNZIONE
Per qualsiasi manipolazione del di-
splay a scomparsa (apertura, chiu-
sura, regolazione della posizione,
ecc.), fare riferimento al paragrafo
"Accesso al display a scomparsa".
Messaggi sul display
Una volta aperto il display, visualizza
automaticamente e direttamente le se-
guenti informazioni:
- l'ora,
- la data,
- l'altezza,
- la temperatura esterna (il valore
visualizzato lampeggia in caso di
rischio di ghiaccio),
- le funzioni audio,
- l'assistenza grafi ca al parcheggio,
- le informazioni del telefono e delle
rubriche,
- le informazioni del sistema di guida
imbarcato.
Dal frontalino del WIP Nav si può sce-
gliere una delle applicazioni:
)
premere il tasto dedicato "RADIO"
,
"MUSIC"
, "NAV"
, "TRAFFIC"
,
"SETUP"
o "PHONE"
per accedere
al relativo menu,
)
ruotare il comando A
per seleziona-
re una funzione, un elemento in una
lista,
)
premere il tasto B
per confermare la
selezione,
oppure
)
premere il tasto "ESC"
per abban-
donare l'operazione in corso e tor-
nare alla precedente schermata.
DISPLAY A COLORI 16/9 A
SCOMPARSA (CON WIP NAV)
Comandi
Per maggiori dettagli su queste applica-
zioni, fare riferimento al capitolo "Audio
e telematica" o alle specifi che istruzioni
ricevute con gli altri documenti di bordo.
Page 55 of 356
2
!
53
DISPLAY MULTIFUNZIONE
)
Premere il tasto "SETUP"
per
accedere al menu "SETUP"
, che
permette di selezionare una delle
seguenti funzioni:
- "Lingue",
- "Data e ora",
- "Display",
- "Parametri veicolo",
- "Unità",
- "Parametri sistema".
Lingue
Questo menu permette di selezionare la
lingua di visualizzazione: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Polski, Portugues, Türkçe* .
Data e ora
Questo menu permette di impostare la
data e l'ora, il formato della data e il for-
mato dell'ora (vedere il capitolo "Audio
e telematica" o le istruzioni specifi che ri-
cevute con gli altri documenti di bordo). Per ragioni di sicurezza, il guidato-
re deve tassativamente confi gura-
re il display multifunzione quando il
veicolo è fermo.
Parametri sistema
Questo menu permette di ripristinare la
confi gurazione originale, di visualizzare
la versione del software e di attivare i
testi scorrevoli.
Parametri veicolo
Questo menu permette di attivare o di-
sattivare alcuni equipaggiamenti di gui-
da e di confort:
- tergicristallo abbinato alla retromarcia
(vedi capitolo "Visibilità"),
- accensione temporizzata dei fari e
illuminazione d'accoglienza (vedi
capitolo "Visibilità"),
- illuminazione d'ambiente (vedi capitolo
"Visibilità"),
- fari diurni (vedi capitolo "Visibilità"),
- fari direzionali (vedi capitolo "Visibi-
lità").
- assistenza al parcheggio posteriore
(vedi capitolo "Guida").
Display
Questo menu permette di regolare la lu-
minosità del display, i colori del display
e il colore della mappa (modalità giorno/
notte o automatica).
Unità
Questo menu permette di scegliere le
unità: temperatura (°C o °F) e consumi
(km/l, l/100 o mpg).
Menu "SETUP"
*
Secondo il Paese di destinazione.

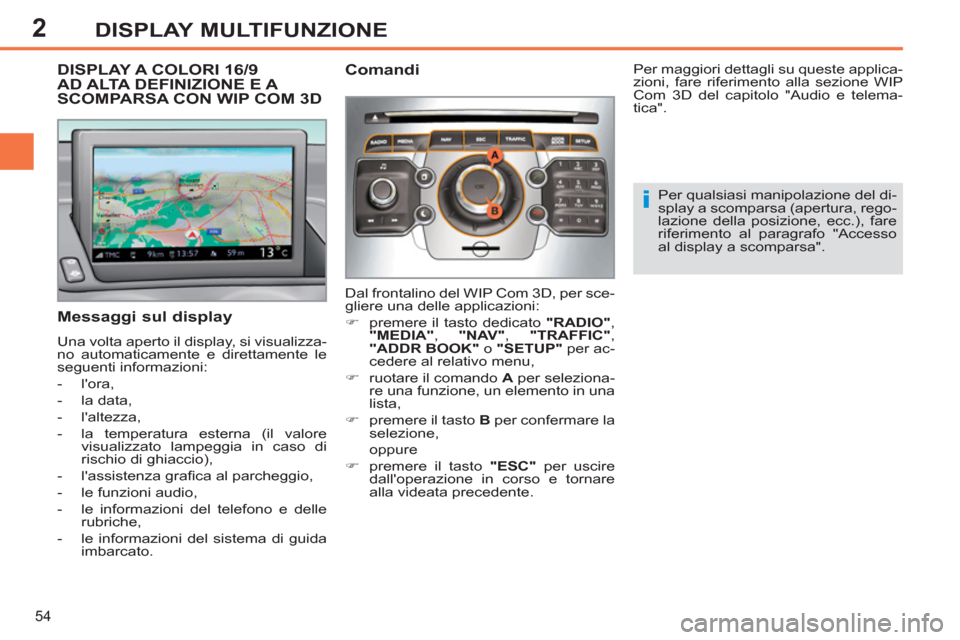

Page 56 of 356
2
i
54
DISPLAY MULTIFUNZIONE
DISPLAY A COLORI 16/9
AD ALTA DEFINIZIONE E A
SCOMPARSA CON WIP COM 3D
Messaggi sul display
Una volta aperto il display, si visualizza-
no automaticamente e direttamente le
seguenti informazioni:
- l'ora,
- la data,
- l'altezza,
- la temperatura esterna (il valore
visualizzato lampeggia in caso di
rischio di ghiaccio),
- l'assistenza grafi ca al parcheggio,
- le funzioni audio,
- le informazioni del telefono e delle
rubriche,
- le informazioni del sistema di guida
imbarcato.
Dal frontalino del WIP Com 3D, per sce-
gliere una delle applicazioni:
)
premere il tasto dedicato "RADIO"
,
"MEDIA"
, "NAV"
, "TRAFFIC"
,
"ADDR BOOK"
o "SETUP"
per ac-
cedere al relativo menu,
)
ruotare il comando A
per seleziona-
re una funzione, un elemento in una
lista,
)
premere il tasto B
per confermare la
selezione,
oppure
)
premere il tasto "ESC"
per uscire
dall'operazione in corso e tornare
alla videata precedente. Per qualsiasi manipolazione del di-
splay a scomparsa (apertura, rego-
lazione della posizione, ecc.), fare
riferimento al paragrafo "Accesso
al display a scomparsa". Per maggiori dettagli su queste applica-
zioni, fare riferimento alla sezione WIP
Com 3D del capitolo "Audio e telema-
tica".
Comandi

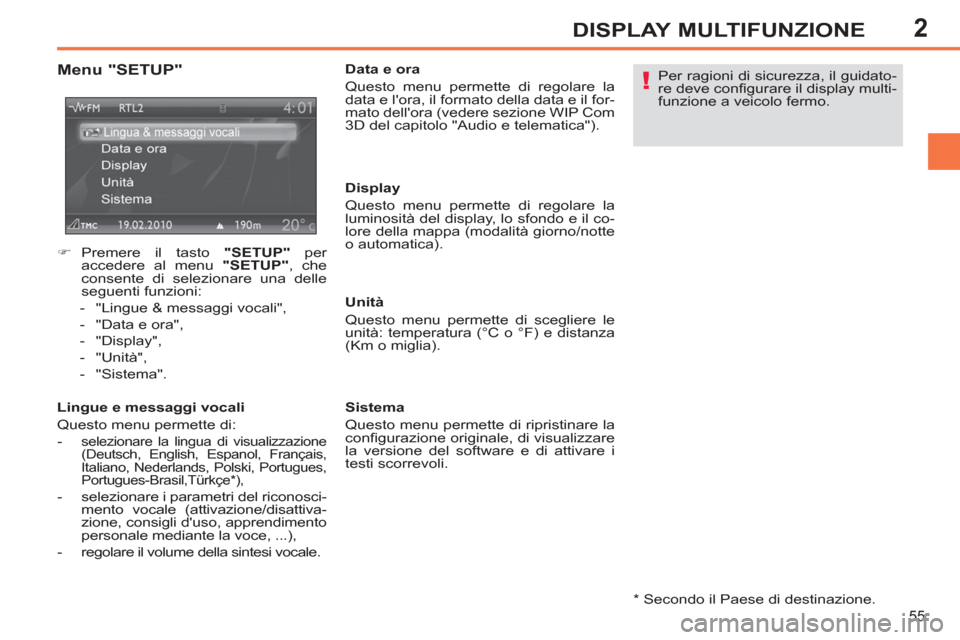

Page 57 of 356
2
!
55
DISPLAY MULTIFUNZIONE
*
Secondo il Paese di destinazione.
Menu "SETUP"
Lingue e messaggi vocali
Questo menu permette di:
-
selezionare la lingua di visualizzazione
(Deutsch, English, Espanol, Français,
Italiano, Nederlands, Polski, Portugues,
Portugues-Brasil,Türkçe * ),
- selezionare i parametri del riconosci-
mento vocale (attivazione/disattiva-
zione, consigli d'uso, apprendimento
personale mediante la voce, ...),
- regolare il volume della sintesi vocale.
Data e ora
Questo menu permette di regolare la
data e l'ora, il formato della data e il for-
mato dell'ora (vedere sezione WIP Com
3D del capitolo "Audio e telematica").
Display
Questo menu permette di regolare la
luminosità del display, lo sfondo e il co-
lore della mappa (modalità giorno/notte
o automatica).
Unità
Questo menu permette di scegliere le
unità: temperatura (°C o °F) e distanza
(Km o miglia).
Sistema
Questo menu permette di ripristinare la
confi gurazione originale, di visualizzare
la versione del software e di attivare i
testi scorrevoli.
Per ragioni di sicurezza, il guidato-
re deve confi gurare il display multi-
funzione a veicolo fermo.
)
Premere il tasto "SETUP"
per
accedere al menu "SETUP"
, che
consente di selezionare una delle
seguenti funzioni:
- "Lingue & messaggi vocali",
- "Data e ora",
- "Display",
- "Unità",
- "Sistema".

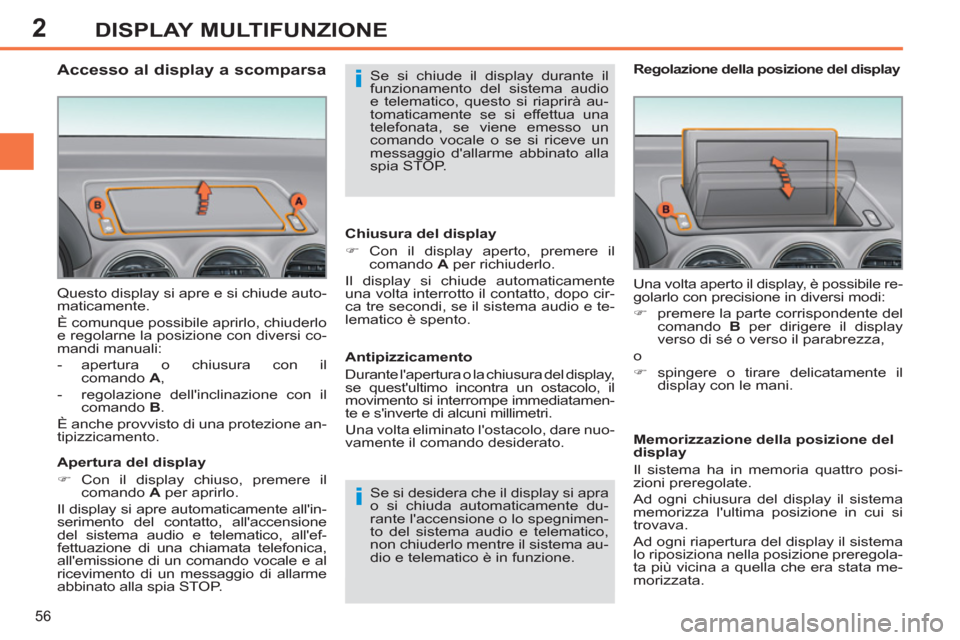

Page 58 of 356
2
i
i
56
DISPLAY MULTIFUNZIONE
Questo display si apre e si chiude auto-
maticamente.
È comunque possibile aprirlo, chiuderlo
e regolarne la posizione con diversi co-
mandi manuali:
- apertura o chiusura con il
comando A
,
- regolazione dell'inclinazione con il
comando B
.
È anche provvisto di una protezione an-
tipizzicamento.
Apertura del display
)
Con il display chiuso, premere il
comando A
per aprirlo.
Il display si apre automaticamente all'in-
serimento del contatto, all'accensione
del sistema audio e telematico, all'ef-
fettuazione di una chiamata telefonica,
all'emissione di un comando vocale e al
ricevimento di un messaggio di allarme
abbinato alla spia STOP.
Chiusura del display
)
Con il display aperto, premere il
comando A
per richiuderlo.
Il display si chiude automaticamente
una volta interrotto il contatto, dopo cir-
ca tre secondi, se il sistema audio e te-
lematico è spento.
Se si desidera che il display si apra
o si chiuda automaticamente du-
rante l'accensione o lo spegnimen-
to del sistema audio e telematico,
non chiuderlo mentre il sistema au-
dio e telematico è in funzione. Una volta aperto il display, è possibile re-
golarlo con precisione in diversi modi:
)
premere la parte corrispondente del
comando B
per dirigere il display
verso di sé o verso il parabrezza,
o
)
spingere o tirare delicatamente il
display con le mani.
Regolazione della posizione del display
Antipizzicamento
Durante l'apertura o la chiusura del display,
se quest'ultimo incontra un ostacolo, il
movimento si interrompe immediatamen-
te e s'inverte di alcuni millimetri.
Una volta eliminato l'ostacolo, dare nuo-
vamente il comando desiderato.
Memorizzazione della posizione del
display
Il sistema ha in memoria quattro posi-
zioni preregolate.
Ad ogni chiusura del display il sistema
memorizza l'ultima posizione in cui si
trovava.
Ad ogni riapertura del display il sistema
lo riposiziona nella posizione preregola-
ta più vicina a quella che era stata me-
morizzata.
Se si chiude il display durante il
funzionamento del sistema audio
e telematico, questo si riaprirà au-
tomaticamente se si effettua una
telefonata, se viene emesso un
comando vocale o se si riceve un
messaggio d'allarme abbinato alla
spia STOP.
Accesso al display a scomparsa
Page 59 of 356
2
57

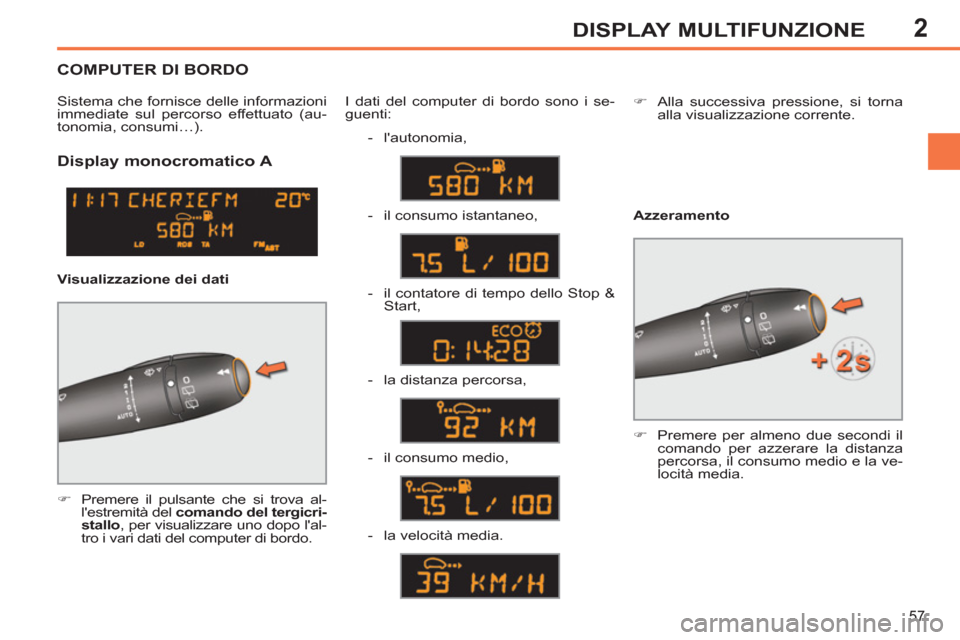

DISPLAY MULTIFUNZIONE
Display monocromatico A
)
Premere il pulsante che si trova al-
l'estremità del comando del tergicri-
stallo
, per visualizzare uno dopo l'al-
tro i vari dati del computer di bordo. I dati del computer di bordo sono i se-
guenti:
Visualizzazione dei dati
- l'autonomia,
- il consumo istantaneo,
- il contatore di tempo dello Stop &
Start,
- la distanza percorsa,
- il consumo medio,
)
Alla successiva pressione, si torna
alla visualizzazione corrente.
- la velocità media.
Azzeramento
)
Premere per almeno due secondi il
comando per azzerare la distanza
percorsa, il consumo medio e la ve-
locità media.
COMPUTER DI BORDO
Sistema che fornisce delle informazioni
immediate sul percorso effettuato (au-
tonomia, consumi…).
Page 60 of 356
2
i
58

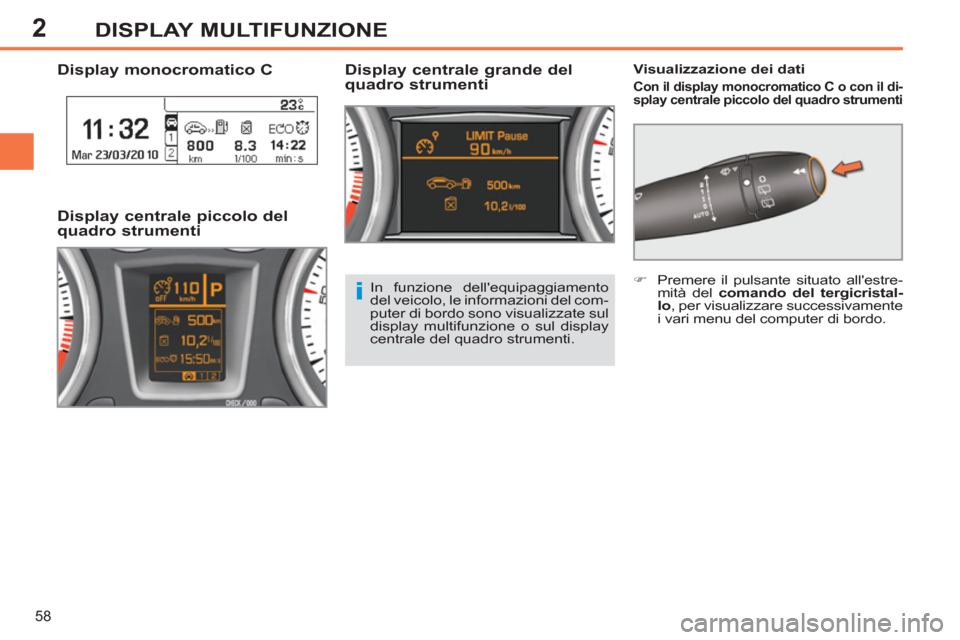

DISPLAY MULTIFUNZIONE
Display monocromatico C
Visualizzazione dei dati
Con il display monocromatico C o con il di-
splay centrale piccolo del quadro strumenti
Display centrale grande del
quadro strumenti
Display centrale piccolo del
quadro strumenti
In funzione dell'equipaggiamento
del veicolo, le informazioni del com-
puter di bordo sono visualizzate sul
display multifunzione o sul display
centrale del quadro strumenti.
)
Premere il pulsante situato all'estre-
mità del comando del tergicristal-
lo
, per visualizzare successivamente
i vari menu del computer di bordo.
