Peugeot 308 SW BL 2011 Manualul de utilizare (in Romanian)

12
219
CARACTERISTICI TEHNICE


MASE ŞI SARCINI REMORCABILE (în kg)



Motoare benzină


1,6 l THP
150 cp



1,6 l THP 156 cp



1,6 l THP
163 cp



1,6 l THP
200 cp



Cutii de viteze


Auto.



Manuală



Auto.



Auto.



Manuală



Tipuri variante versiuni:
4C...


5FE-J



5FV-8



5FV-A



5FM-J



5FU-8




- Masă vehicul gol
1 358
1 315
1 368
1 358
1 399


- Masă de plecare
1 433
1 390
1 443
1 433
1 474


- Sarcină utilă

502
525
502
502
451


- Masă maximă tehnic admisă în
sarcină (MTAC)
1 860
1 840
1 870
1 860
1 850


- Masă totală rulantă autorizată (MTRA)
în pantă 12 %
2 660
3 390
3 470
2 660
1 850


- Remorcă având dispoziţie de frânare
(în limita MTRA)
în pantă 10 % sau 12 %
800
1 550
1 600
800
X


- Remorcă având dispoziţie de frânare *
(cu report de sarcină în limita MTRA)
800
1 650
1 650
800
X



- Remorcă fără dispoziţie de frânare
710
695
720
710
X


-
Greutate recomandată pe braţul de remorcare

65
70
70
65
X
Valorile MTRA şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorca-
bilă menţionată trebuie să fi e redusă cu 10 % pentru fi ecare 1 000 metri suplimentari.
În cazul unui vehicul tractor este interzis să se depăşească viteza de 100 km/h (respectaţi legislaţia în vigoare din ţara dum-
neavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale performanţelor vehiculului pentru a proteja motorul; când tempera-
tura exterioară este mai mare de 37 °C, limitaţi masa remorcată.
* Masa remorcii frânate poate fi mărită, în limita MTRA, în măsura în care se reduce cu aceeaşi valoare MTAC a vehiculului
tractor; atenţie, remorcarea cu un vehicul tractor puţin încărcat poate degrada ţinuta sa de drum.

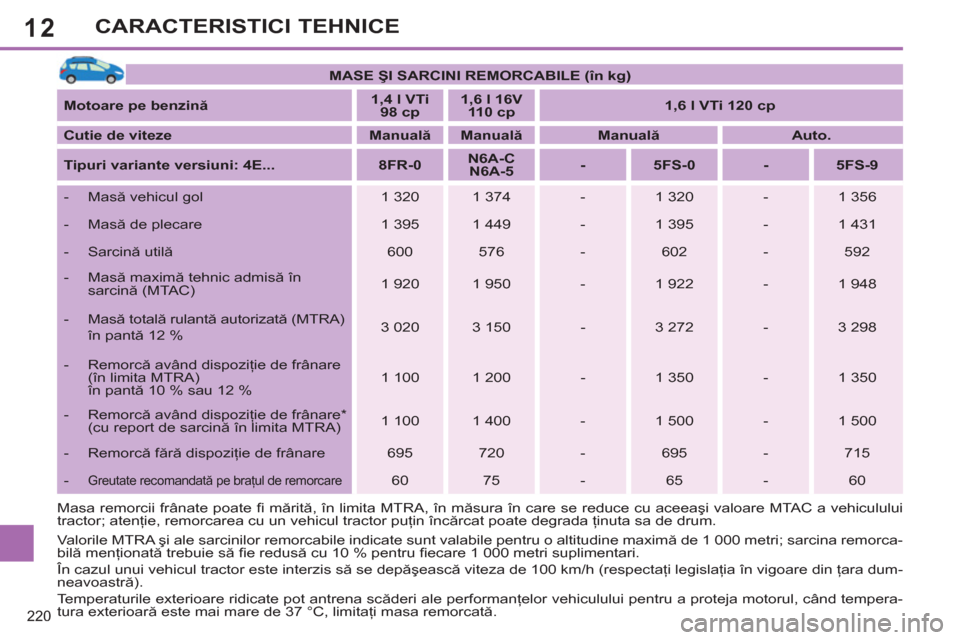

12
220
CARACTERISTICI TEHNICE


MASE ŞI SARCINI REMORCABILE (în kg)



Motoare pe benzină


1,4 l VTi
98 cp



1,6 l 16V
110 cp



1,6 l VTi 120 cp



Cutie de viteze


Manuală



Manuală



Manuală



Auto.



Tipuri variante versiuni: 4E...


8FR-0



N6A-C
N6A-5



-



5FS-0



-



5FS-9




- Masă vehicul gol
1 320
1 374
-
1 320
-
1 356


- Masă de plecare
1 395
1 449
-
1 395
-
1 431


- Sarcină utilă

600
576
-
602
-
592


- Masă maximă tehnic admisă în
sarcină (MTAC)
1 920
1 950
-
1 922
-
1 948


- Masă totală rulantă autorizată (MTRA)
în pantă 12 %
3 020
3 150
-
3 272
-
3 298


- Remorcă având dispoziţie de frânare
(în limita MTRA)
în pantă 10 % sau 12 %
1 100
1 200
-
1 350
-
1 350


- Remorcă având dispoziţie de frânare *
(cu report de sarcină în limita MTRA)

1 100
1 400
-
1 500
-
1 500


- Remorcă fără dispoziţie de frânare
695
720
-
695
-
715


-
Greutate recomandată pe braţul de remorcare

60
75
-
65
-
60
Valorile MTRA şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorca-
bilă menţionată trebuie să fi e redusă cu 10 % pentru fi ecare 1 000 metri suplimentari.
În cazul unui vehicul tractor este interzis să se depăşească viteza de 100 km/h (respectaţi legislaţia în vigoare din ţara dum-
neavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale performanţelor vehiculului pentru a proteja motorul, când tempera-
tura exterioară este mai mare de 37 °C, limitaţi masa remorcată.
Masa remorcii frânate poate fi mărită, în limita MTRA, în măsura în care se reduce cu aceeaşi valoare MTAC a vehiculului
tractor; atenţie, remorcarea cu un vehicul tractor puţin încărcat poate degrada ţinuta sa de drum.

12
221
CARACTERISTICI TEHNICE


MASE ŞI SARCINI REMORCABILE (în kg)



Motoare pe benzină


1,6 l THP 156 cp



1,6 l THP 163 cp



Cutie de viteze


Manuală



Auto.



Auto.



Tipuri variante versiuni: 4E...


5FV-8



5FV-A



5FM-J




- Masă vehicul gol
1 400
1 428
1 436


- Masă de plecare
1 475
1 503
1 511


- Sarcină utilă

540
537
584


- Masă maximă tehnic admisă în
sarcină (MTAC)
1 940
1 965
2 020


- Masă totală rulantă autorizată (MTRA)
în pantă 12 %
3 390
3 515
2 820


- Remorcă având dispoziţie de frânare
(în limita MTRA)
în pantă 10 % sau 12 %
1 450
1 550
800


- Remorcă având dispoziţie de frânare *
(cu report de sarcină în limita MTRA)
1 600
1 550
800


- Remorcă fără dispoziţie de frânare
735
750
750


-
Greutate recomandată pe braţul de remorcare

65
65
75
Valorile MTRA şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorca-
bilă menţionată trebuie să fi e redusă cu 10 % pentru fi ecare 1 000 metri suplimentari.
În cazul unui vehicul tractor este interzis să se depăşească viteza de 100 km/h (respectaţi legislaţia în vigoare din ţara dum-
neavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale performanţelor vehiculului pentru a proteja motorul, când tempera-
tura exterioară este mai mare de 37 °C, limitaţi masa remorcată.
* Masa remorcii frânate poate fi mărită, în limita MTRA, în măsura în care se reduce cu aceeaşi valoare MTAC a vehiculului
tractor; atenţie, remorcarea cu un vehicul tractor puţin încărcat poate degrada ţinuta sa de drum.

12

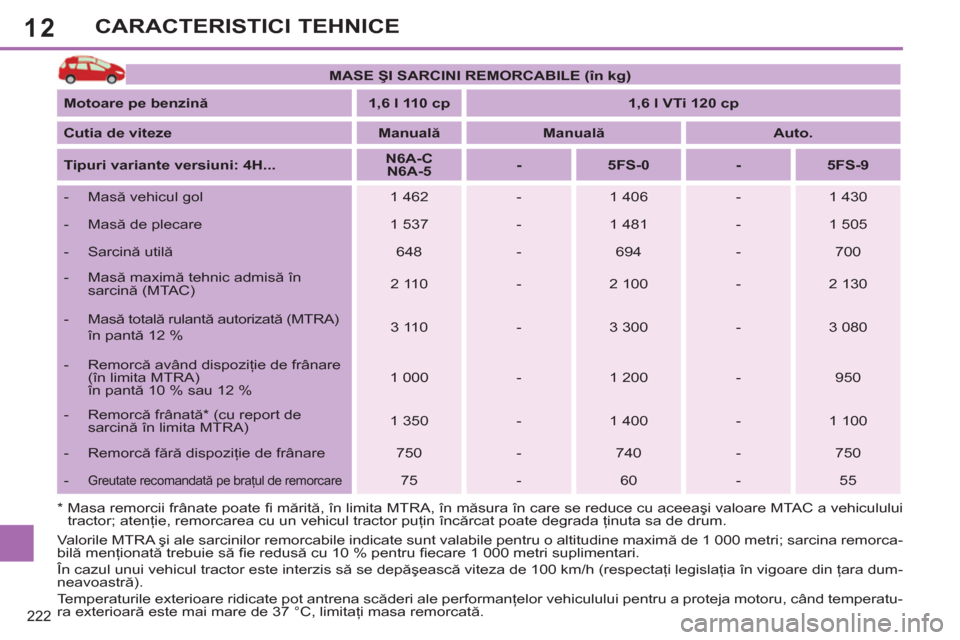

222
CARACTERISTICI TEHNICE


MASE ŞI SARCINI REMORCABILE (în kg)



Motoare pe benzină


1,6 l 110 cp



1,6 l VTi 120 cp



Cutia de viteze


Manuală



Manuală



Auto.



Tipuri variante versiuni: 4H...


N6A-C
N6A-5



-



5FS-0



-



5FS-9




- Masă vehicul gol
1 462
-
1 406
-
1 430


- Masă de plecare
1 537
-
1 481
-
1 505


- Sarcină utilă

648
-
694
-
700


- Masă maximă tehnic admisă în
sarcină
(MTAC)
2 110
-
2 100
-
2 130


- Masă totală rulantă autorizată (MTRA)
în pantă 12 %
3 110
-
3 300
-
3 080


- Remorcă având dispoziţie de frânare
(în limita MTRA)
în pantă 10 % sau 12 %
1 000
-
1 200
-
950


- Remorcă frânată
* (cu report de
sarcină în limita MTRA)
1 350
-
1 400
-
1 100


- Remorcă fără dispoziţie de frânare
750

-
740
-
750


-
Greutate recomandată pe braţul de remorcare

75
-
60
-
55
Valorile MTRA şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorca-
bilă menţionată trebuie să fi e redusă cu 10 % pentru fi ecare 1 000 metri suplimentari.
În cazul unui vehicul tractor este interzis să se depăşească viteza de 100 km/h (respectaţi legislaţia în vigoare din ţara dum-
neavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale performanţelor vehiculului pentru a proteja motoru, când temperatu-
ra exterioară este mai mare de 37 °C, limitaţi masa remorcată. *

Masa remorcii frânate poate fi mărită, în limita MTRA, în măsura în care se reduce cu aceeaşi valoare MTAC a vehiculului
tractor; atenţie, remorcarea cu un vehicul tractor puţin încărcat poate degrada ţinuta sa de drum.

12

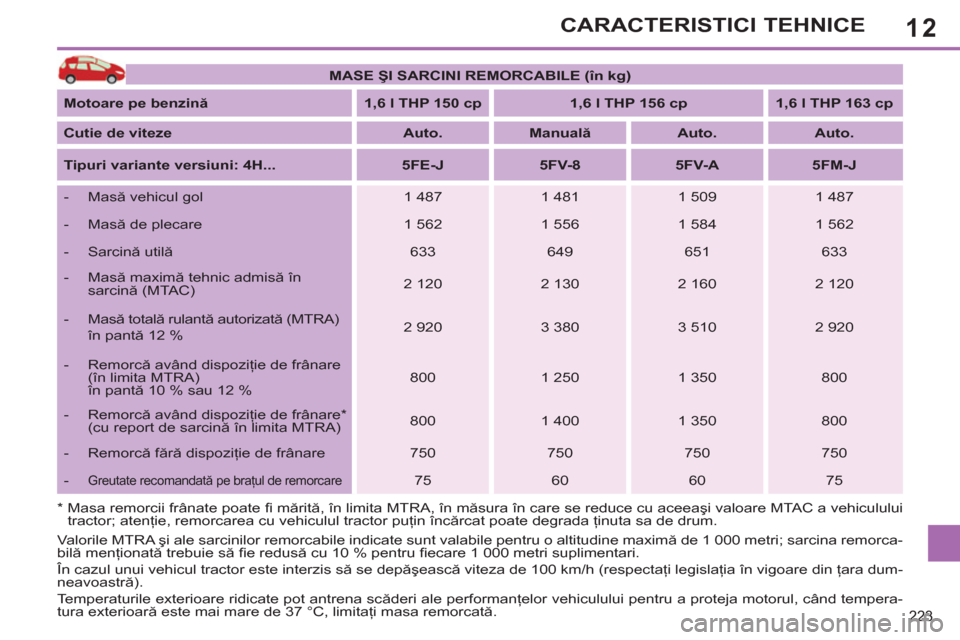

223
CARACTERISTICI TEHNICE


MASE ŞI SARCINI REMORCABILE (în kg)



Motoare pe benzină


1,6 l THP 150 cp



1,6 l THP 156 cp



1,6 l THP 163 cp



Cutie de viteze


Auto.



Manuală



Auto.



Auto.



Tipuri variante versiuni: 4H...


5FE-J



5FV-8



5FV-A



5FM-J




- Masă vehicul gol
1 487
1 481
1 509
1 487


- Masă de plecare
1 562
1 556
1 584
1 562


- Sarcină utilă

633
649
651
633


- Masă maximă tehnic admisă în
sarcină (MTAC)
2 120
2 130
2 160

2 120


- Masă totală rulantă autorizată (MTRA)
în pantă 12 %
2 920
3 380
3 510
2 920


- Remorcă având dispoziţie de frânare
(în limita MTRA)
în pantă 10 % sau 12 %
800
1 250
1 350
800


- Remorcă având dispoziţie de frânare *
(cu report de sarcină în limita MTRA)
800
1 400
1 350
800


- Remorcă fără dispoziţie de frânare
750
750
750
750


-
Greutate recomandată pe braţul de remorcare

75
60
60
75
*

Masa remorcii frânate poate fi mărită, în limita MTRA, în măsura în care se reduce cu aceeaşi valoare MTAC a vehiculului
tractor; atenţie, remorcarea cu vehiculul tractor puţin încărcat poate degrada ţinuta sa de drum.
Valorile MTRA şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorca-
bilă menţionată trebuie să fi e redusă cu 10 % pentru fi ecare 1 000 metri suplimentari.
În cazul unui vehicul tractor este interzis să se depăşească viteza de 100 km/h (respectaţi legislaţia în vigoare din ţara dum-
neavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale performanţelor vehiculului pentru a proteja motorul, când tempera-
tura exterioară este mai mare de 37 °C, limitaţi masa remorcată.

12
224
CARACTERISTICI TEHNICE

4C...:
5 portiere.

4R...:
5 portiere "Autoutilitară".
4E...:
SW banchetă spate.
MODELE:


MOTORIZĂRI ŞI CUTII DE VITEZE



Tipuri variantes versiuni:
4C... 4R...
4E... 4H...


9HJ-C



9HP-0



MOTOARE DIESEL


1,6 l HDi 92 cp



1,6 l HDi FAP 92 cp


Cilindree (cm
3
)
1 560
Alezaj x cursă (mm)
75 x 88,3
Putere max: norma CEE (kW)
68
Regim putere. max (rot/min)
4 000
Cuplu max: norma CEE (Nm)
230
Regim cuplu max (rot/min)
1 750
Carburant
Motorină

Catalizator
Da
Filtru de particule (FAP)
Nu
Da

CUTII DE VITEZE

Manuală

(5 viteze)

CAPACITĂŢI ULEI (în litri)


Motor (cu schimb de fi ltru)
-

4H...:
SW scaune individuale în spate.

12

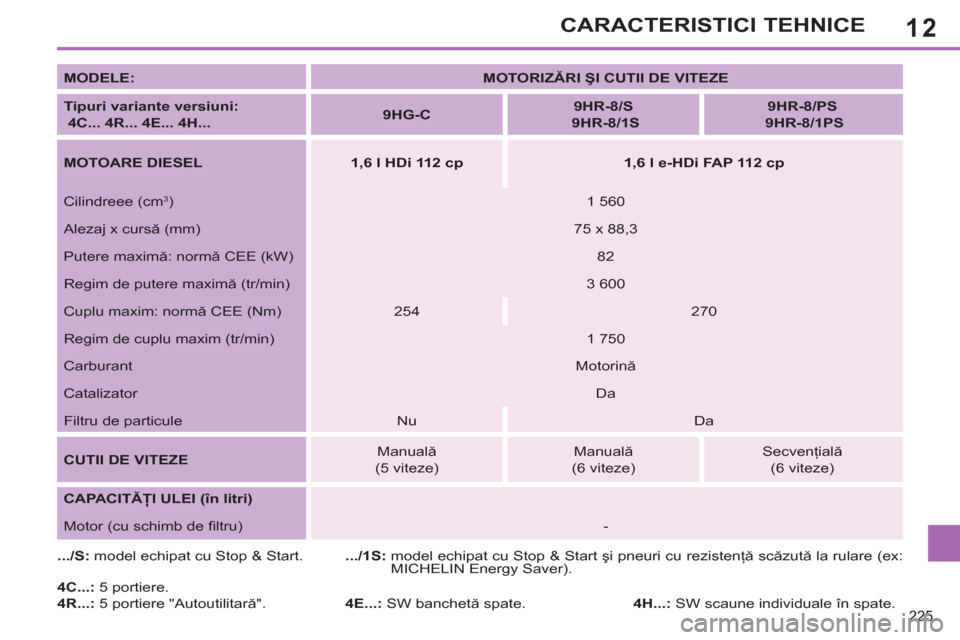

225
CARACTERISTICI TEHNICE

MODELE:


MOTORIZĂRI ŞI CUTII DE VITEZE



Tipuri variante versiuni:
4C... 4R... 4E... 4H...


9HG-C



9HR-8/S

9HR-8/1S



9HR-8/P S
9HR-8/1PS



MOTOARE DIESEL


1,6 l HDi 112 cp



1,6 l e-HDi FAP 112 cp


Cilindreee (cm
3
)
1 560
Alezaj x cursă (mm)
75 x 88,3
Putere maximă: normă CEE (kW)
82
Regim de putere maximă (tr/min)
3 600
Cuplu maxim: normă CEE (Nm)
254
270
Regim de cuplu maxim (tr/min)
1 750
Carburant
Motorină

Catalizator
Da
Filtru de particule
Nu
Da

CUTII DE VITEZE

Manuală

(5 viteze)
Manuală

(6 viteze)
Secvenţială

(6 viteze)

CAPACITĂŢI ULEI (în litri)


Motor (cu schimb de fi ltru)
-

4C...:
5 portiere.

4R...:
5 portiere "Autoutilitară".
4E...:
SW banchetă spate.
.../S:
model echipat cu Stop & Start.

4H...:
SW scaune individuale în spate.
.../1S:
model echipat cu Stop & Start şi pneuri cu rezistenţă scăzută la rulare (ex:
MICHELIN Energy Saver).

12

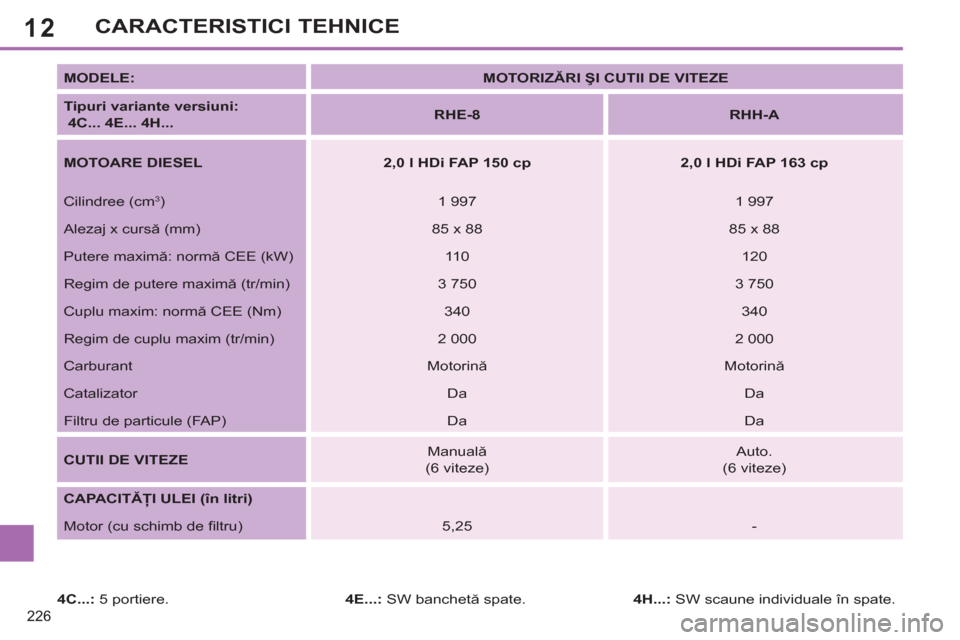

226
CARACTERISTICI TEHNICE

MODELE:


MOTORIZĂRI ŞI CUTII DE VITEZE



Tipuri variante versiuni:
4C... 4E... 4H...


RHE-8



RHH-A



MOTOARE DIESEL


2,0 l HDi FAP 150 cp



2,0 l HDi FAP 163 cp


Cilindree (cm
3
)
1 997
1 997
Alezaj x cursă (mm)
85 x 88
85 x 88
Putere maximă: normă CEE (kW)
110
120
Regim de putere maximă (tr/min)
3 750
3 750
Cuplu maxim: normă CEE (Nm)
340
340
Regim de cuplu maxim (tr/min)
2 000
2 000
Carburant
Motorină

Motorină

Catalizator
Da
Da
Filtru de particule (FAP)
Da
Da

CUTII DE VITEZE

Manuală

(6 viteze)
Auto.
(6 viteze)

CAPACITĂŢI ULEI (în litri)


Motor (cu schimb de fi ltru)
5,25
-

4C...:
5 portiere.
4E...:
SW banchetă spate.

4H...:
SW scaune individuale în spate.

12

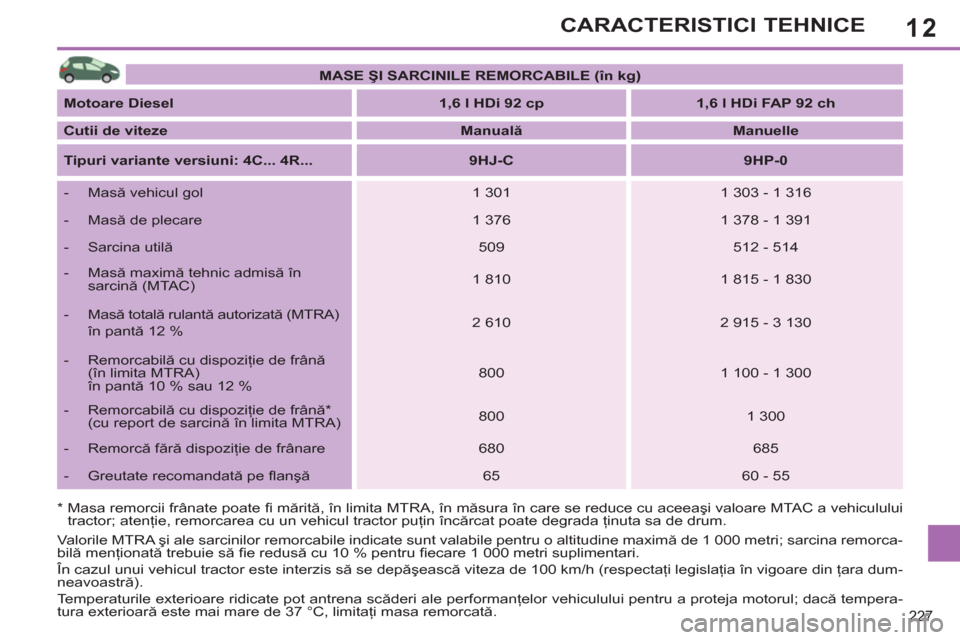

227
CARACTERISTICI TEHNICE

*

Masa remorcii frânate poate fi mărită, în limita MTRA, în măsura în care se reduce cu aceeaşi valoare MTAC a vehiculului
tractor; atenţie, remorcarea cu un vehicul tractor puţin încărcat poate degrada ţinuta sa de drum.
Valorile MTRA şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorca-
bilă menţionată trebuie să fi e redusă cu 10 % pentru fi ecare 1 000 metri suplimentari.
În cazul unui vehicul tractor este interzis să se depăşească viteza de 100 km/h (respectaţi legislaţia în vigoare din ţara dum-
neavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale performanţelor vehiculului pentru a proteja motorul; dacă tempera-
tura exterioară este mai mare de 37 °C, limitaţi masa remorcată.

MASE ŞI SARCINILE REMORCABILE (în kg)



Motoare Diesel


1,6 l HDi 92 cp



1,6 l HDi FAP 92 ch



Cutii de viteze


Manuală



Manuelle



Tipuri variante versiuni:
4C... 4R...


9HJ-C



9HP-0




- Masă vehicul gol
1 301
1 303 - 1 316


- Masă de plecare
1 376
1 378 - 1 391


- Sarcina utilă

509
512 - 514


- Masă maximă tehnic admisă în
sarcină (MTAC)
1 810
1 815 - 1 830


- Masă totală rulantă autorizată (MTRA)
în pantă 12 %
2 610
2 915 - 3 130


- Remorcabilă cu dispoziţie de frână
(în limita MTRA)
în pantă 10 % sau 12 %
800
1 100 - 1 300


- Remorcabilă cu dispoziţie de frână
*
(cu report de sarcină în limita MTRA)
800
1 300


- Remorcă fără dispoziţie de frânare
680
685


- Greutate recomandată pe fl anşă

65
60 - 55

12
228
CARACTERISTICI TEHNICE

* Masa remorcii frânate poate fi mărită, în limita MTRA, în măsura în care se reduce cu aceeaşi valoare MTAC a vehiculului
tractor; atenţie, remorcarea cu un vehicul tractor puţin încărcat poate degrada ţinuta sa de drum.
Valorile MTRA şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorca-
bilă menţionată trebuie să fi e redusă cu 10 % pentru fi ecare 1 000 metri suplimentari.
În cazul unui vehicul tractor este interzis să se depăşească viteza de 100 km/h (respectaţi legislaţia în vigoare din ţara dum-
neavoastră).
Temperaturile exterioare ridicate pot antrena scăderi ale performanţelor vehiculului pentru a proteja motorul; dacă tempera-
tura exterioară este mai mare de 37 °C, limitaţi masa remorcată.

MASE ŞI SARCINI REMORCABILE (în kg)



Motoare Diesel


1,6 l HDi
112 cp



1,6 l e-HDi FAP 112 ch



Cutii de viteze


Manuală



Manuală



Secvenţială



Tipuri variante versiuni:
4C... 4R...


9HG-C



9HR-8/S



9HR-8/1S



9HR-8/PS



9HR-8/1PS




- Masă vehicul gol
1 299
1 318
-
1 320
1 320


- Masă de plecare
1 374
1 393
-
1 395
1 395


- Sarcină utilă

511
542
-
540
540


- Masă maximă tehnic admisă în
sarcină (MTAC)
1 810
1 860
-
1 860
1 860


- Masă totală rulantă autorizat
ă (MTRA)
în pantă 12 %
2 610
3 160
-
3 160
2 260


- Remorcabilă cu dispoziţie de frână
(în limita MTRA)
în pantă 10 % sau 12 %
800
1 300
-
1 300
400


- Remorcabilă cu dispoziţie de frână
*
(cu report de sarcină în limita MTRA)
800
1 500
-
1 500
600


- Remorcabilă fără dispoziţie de frână

680
695
-
695
400


- Greutate recomandată pe fl anşă

65
60
-
60
60
