Page 41 of 356
1
39
VERIFICAREA FUNCŢIONĂRII VEHICULULUI

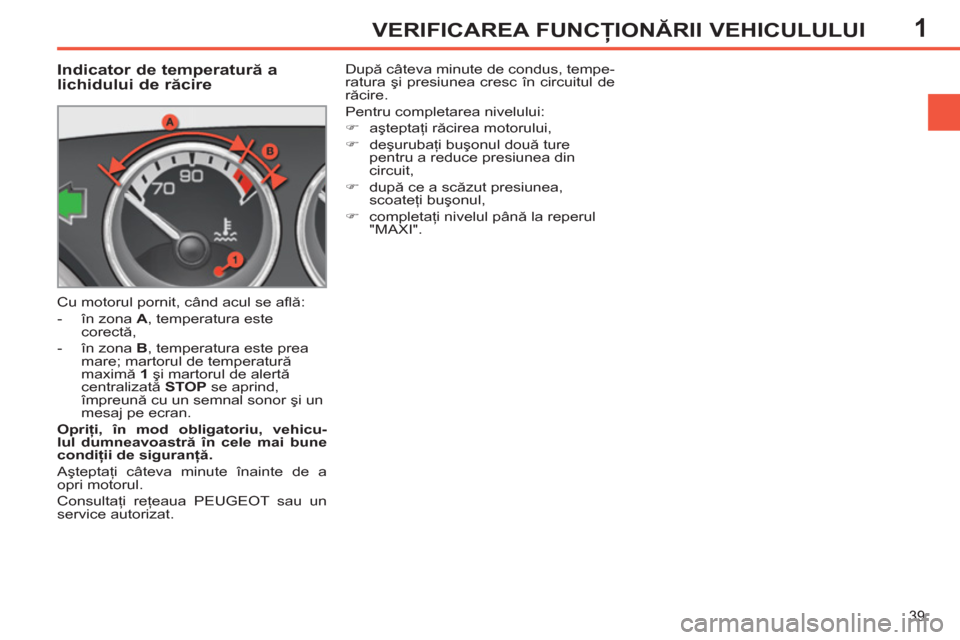

Indicator de temperatură a
lichidului de răcire
Cu motorul pornit, când acul se afl ă:
- în zona A
, temperatura este
corectă,
- în zona B
, temperatura este prea
mare; martorul de temperatură
maximă 1
şi martorul de alertă
centralizată STOP
se aprind,
împreună cu un semnal sonor şi un
mesaj pe ecran.
Opriţi, în mod obligatoriu, vehicu-
lul dumneavoastră în cele mai bune
condiţii de siguranţă.
Aşteptaţi câteva minute înainte de a
opri motorul.
Consultaţi reţeaua PEUGEOT sau un
service autorizat. După câteva minute de condus, tempe-
ratura şi presiunea cresc în circuitul de
răcire.
Pentru completarea nivelului:
)
aşteptaţi răcirea motorului,
)
deşurubaţi buşonul două ture
pentru a reduce presiunea din
circuit,
)
după ce a scăzut presiunea,
scoateţi buşonul,
)
completaţi nivelul până la reperul
"MAXI".
Page 42 of 356
1
i
40
VERIFICAREA FUNCŢIONĂRII VEHICULULUI
Orice verifi care a nivelului nu este
valabilă decât dacă vehiculul este
pe sol orizontal, cu motorul oprit de
mai mult de 30 minute.

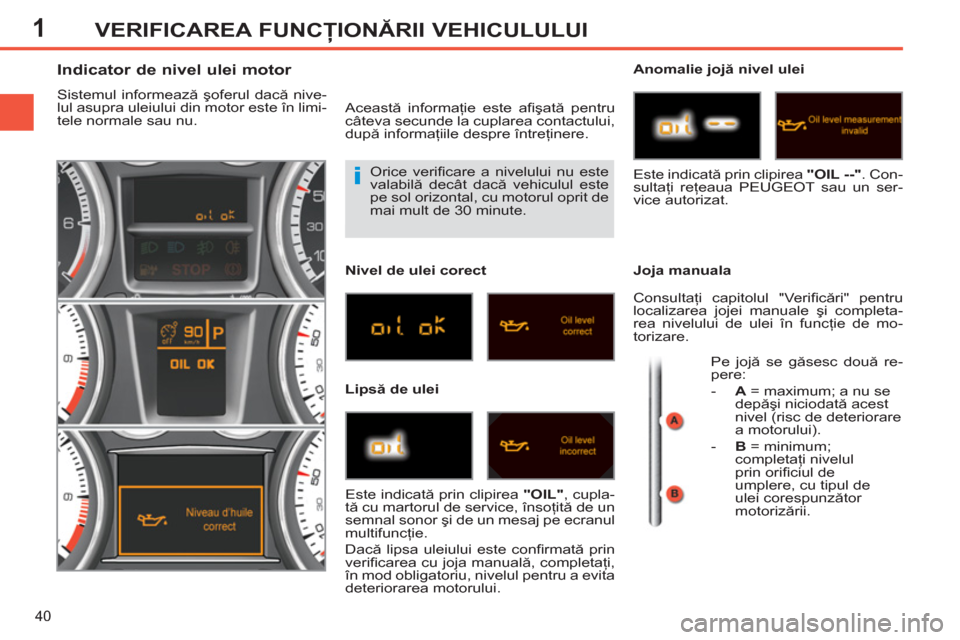

Indicator de nivel ulei motor
Sistemul informează şoferul dacă nive-
lul asupra uleiului din motor este în limi-
tele normale sau nu. Această informaţie este afi şată pentru
câteva secunde la cuplarea contactului,
după informaţiile despre întreţinere.
Nivel de ulei corect
Lipsă de ulei
Anomalie jojă nivel ulei
Joja manuala
Este indicată prin clipirea "
OIL"
, cupla-
tă cu martorul de service, însoţită de un
semnal sonor şi de un mesaj pe ecranul
multifuncţie.
Dacă lipsa uleiului este confi rmată prin
verifi carea cu joja manuală, completaţi,
în mod obligatoriu, nivelul pentru a evita
deteriorarea motorului. Este indicată prin clipirea "OIL --"
. Con-
sultaţi reţeaua PEUGEOT sau un ser-
vice autorizat.
Consultaţi capitolul "Verifi cări" pentru
localizarea jojei manuale şi completa-
rea nivelului de ulei în funcţie de mo-
torizare.
Pe jojă se găsesc două re-
pere:
- A
= maximum; a nu se
depăşi niciodată acest
nivel (risc de deteriorare
a motorului).
- B
= minimum;
completaţi nivelul
prin orifi ciul de
umplere, cu tipul de
ulei corespunzător
motorizării.
Page 43 of 356
1
41
VERIFICAREA FUNCŢIONĂRII VEHICULULUI

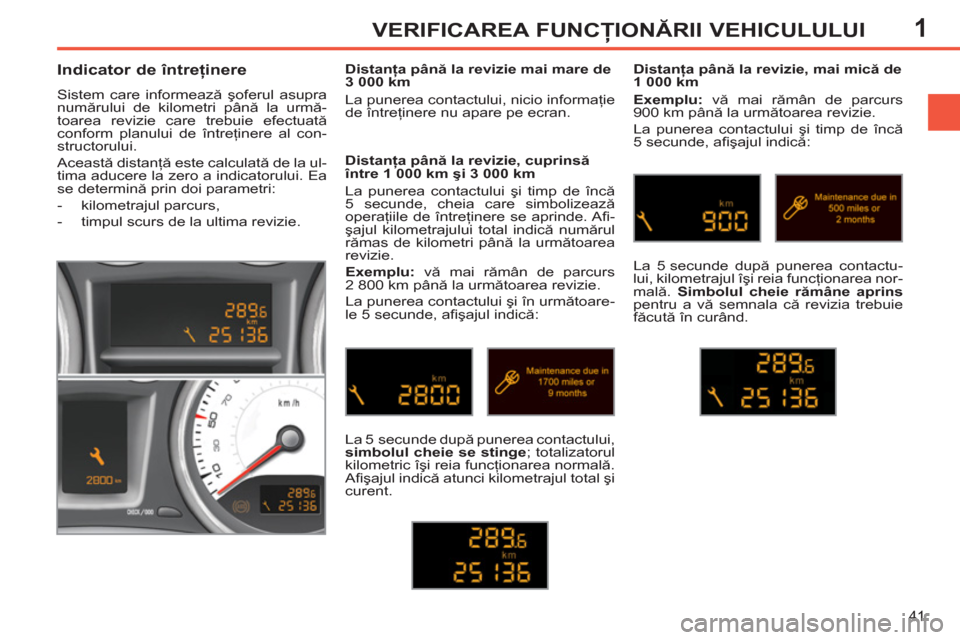

Indicator de întreţinere
Sistem care informează şoferul asupra
numărului de kilometri până la urmă-
toarea revizie care trebuie efectuată
conform planului de întreţinere al con-
structorului.
Această distanţă este calculată de la ul-
tima aducere la zero a indicatorului. Ea
se determină prin doi parametri:
- kilometrajul parcurs,
- timpul scurs de la ultima revizie.
Distanţa până la revizie, cuprinsă
între 1 000 km şi 3 000 km
La punerea contactului şi timp de încă
5 secunde, cheia care simbolizează
operaţiile de întreţinere se aprinde. Afi -
şajul kilometrajului total indică numărul
rămas de kilometri până la următoarea
revizie.
Exemplu:
vă mai rămân de parcurs
2 800 km până la următoarea revizie.
La punerea contactului şi în următoare-
le 5 secunde, afi şajul indic
ă:
La 5 secunde după punerea contactului,
simbolul cheie se stinge
; totalizatorul
kilometric îşi reia funcţionarea normală.
Afi şajul indică atunci kilometrajul total şi
curent.
Distanţa până la revizie, mai mică de
1 000 km
Exemplu:
vă mai rămân de parcurs
900 km până la următoarea revizie.
La punerea contactului şi timp de încă
5 secunde, afi şajul indică:
La 5 secunde după punerea contactu-
lui, kilometrajul îşi reia funcţionarea nor-
mală. Simbolul cheie rămâne aprins
pentru a vă semnala că revizia trebuie
făcută în curând.
Distanţa până la revizie mai mare de
3 000 km
La punerea contactului, nicio informaţie
de întreţ
inere nu apare pe ecran.
Page 44 of 356
1
i
i
42
VERIFICAREA FUNCŢIONĂRII VEHICULULUI
După această operaţiune, dacă
doriţi debranşarea bateriei, închi-
deţi vehiculul şi aşteptaţi cel puţin
cinci minute pentru ca readucerea
la zero să fi e fi nalizată.

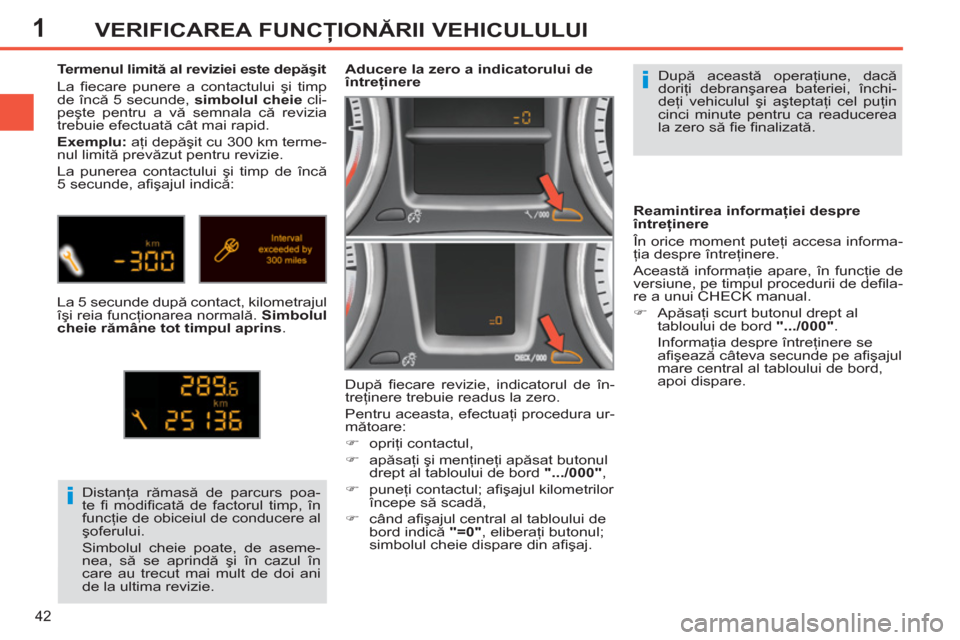

Aducere la zero a indicatorului de
întreţinere
După fi ecare revizie, indicatorul de în-
treţinere trebuie readus la zero.
Pentru aceasta, efectuaţi procedura ur-
mătoare:
)
opriţi contactul,
)
apăsaţi şi menţineţi apăsat butonul
drept al tabloului de bord ".../000"
,
)
puneţi contactul; afi şajul kilometrilor
începe să scadă,
)
când afi şajul central al tabloului de
bord indic
ă "=0"
, eliberaţi butonul;
simbolul cheie dispare din afi şaj. Distanţa rămasă de parcurs poa-
te fi modifi cată de factorul timp, în
funcţie de obiceiul de conducere al
şoferului.
Simbolul cheie poate, de aseme-
nea, să se aprindă şi în cazul în
care au trecut mai mult de doi ani
de la ultima revizie.
Termenul limită al reviziei este depăşit
La fi ecare punere a contactului şi timp
de încă 5 secunde, simbolul cheie
cli-
peşte pentru a vă semnala că revizia
trebuie efectuată cât mai rapid.
Exemplu:
aţi depăşit cu 300 km terme-
nul limită prevăzut pentru revizie.
La punerea contactului şi timp de încă
5 secunde, afi şajul indică:
La 5 secunde după contact, kilometrajul
îş
i reia funcţionarea normală. Simbolul
cheie rămâne tot timpul aprins
.
Reamintirea informaţiei despre
întreţinere
În orice moment puteţi accesa informa-
ţia despre întreţinere.
Această informaţie apare, în funcţie de
versiune, pe timpul procedurii de defi la-
re a unui CHECK manual.
)
Apăsaţi scurt butonul drept al
tabloului de bord ".../000"
.
Informaţia despre întreţinere se
afi şează câteva secunde pe afi şajul
mare central al tabloului de bord,
apoi dispare.
Page 45 of 356
1
43
VERIFICAREA FUNCŢIONĂRII VEHICULULUI
Contoare kilometraj
Kilometrajele total şi curent sunt afi şate
timp de treizeci de secunde de la opri-
rea contactului, la deschiderea portierei
şoferului, cât şi la blocarea şi la deblo-
carea vehiculului.
Totalizator kilometric
Contor kilometraj curent
)
Când contactul este cuplat apăsaţi
pe acest buton şi menţineţi-l apăsat
până la apariţia zerourilor.
Check manual
Această funcţie vă permite verifi carea
stării vehiculului (reluare alerte şi starea
funcţiilor parametrabile - activate/dez-
activate) şi informaţia de întreţinere.
)
Cu motorul pornit, pentru a lansa
un check manual, efectuaţi
o apăsare scurtă pe butonul
"CHECK/000"
al tabloului de bord. Dacă nu a fost detectat niciun defect,
"CHECK OK"
apare pe ecranul central
al tabloului de bord.
Dacă a fost detectat o defecţiune "ma-
joră", numai martorii de alertă în cauză
apar pe afi şajul central al tabloului. Efec-
tuaţi o verifi care în reţeaua PEUGEOT
sau la un service autorizat. Dacă a fost detectat o defecţiune "mi-
noră", martorii de alertă în cauză, apoi
"CHECK OK"
apar pe afi şajul central al
tabloului. Consultaţi reţeaua PEUGEOT
sau un service autorizat.
Măsoară o distanţă parcursă începând
cu aducerea la zero de către şofer. Măsoară distanţa totală parcursă de
vehicul de la prima punere în mişcare.
Page 46 of 356
1
44
VERIFICAREA FUNCŢIONĂRII VEHICULULUI
Reostat de iluminare
Permite reglarea manuală a intensităţii
iluminării postului de conducere în funcţie
de luminozitatea exterioară. Funcţionea-
ză doar cu luminile aprinse, exceptând
luminile de zi.
Activare
)
Apăsaţi pe buton pentru a varia
intensitatea iluminării postului de
conducere.
)
În momentul în care luminozitatea
atinge nivelul minim, eliberaţi buto-
nul, apoi apăsaţi din nou pentru a o
creşte.
sau
)
În momentul în care luminozitatea
atinge nivelul maxim, eliberaţi buto-
nul, apoi apăsaţi din nou pentru a o
scădea.
)
Când luminozitatea atinge nivelul
dorit eliberaţi butonul.
Dezactivarea
Când farurile sunt stinse sau în modul
de funcţionare pe timp de zi, pentru ve-
hiculele echipate cu faruri de zi, orice
acţionare a butonului nu are efect.
Page 47 of 356
2
45
ECRANE MULTIFUNCŢIE
Afişaje pe ecran
Acesta afi şează următoarele informaţii:
- ora,
- data,
- temperatura exterioară
* (aceasta cli-
peşte în condiţii de apariţie a poleiu-
lui pe drum),
- controlul deschiderilor (portiere,
portbagaj etc.),
- computerul de bord (vezi la sfârşitul
capitolului).
Mesaje de alertă (ex: "Sistem antipolua-
re defect") sau informaţii (ex: "Portbagaj
deschis") pot apărea temporar. Acestea
pot fi şterse apăsând tasta "ESC ".
(FĂRĂ WIP SOUND)
Comenzi
Meniul general
Aveţi la dispoziţie trei taste pentru a
controla ecranul dumneavoastră:
- "ESC"
pentru a anula operaţia în
curs,
- "MENU"
pentru a afi şa meniurile şi
sub-meniurile,
- "OK"
pentru a selecta meniul sau
sub-meniul dorit.
)
Apăsaţi tasta "MENU"
pentru a de-
rula diferitele meniuri din meniul
general
:
- confi gurare vehicul,
- opţiuni,
- reglaje afi şaj,
- limbă,
- unităţi.
)
Apăsaţi tasta "OK"
pentru selectarea
meniului dorit.
*
Doar pentru vehiculele dotate cu aer
condiţionat.
Page 48 of 356
2
!
46
ECRANE MULTIFUNCŢIE

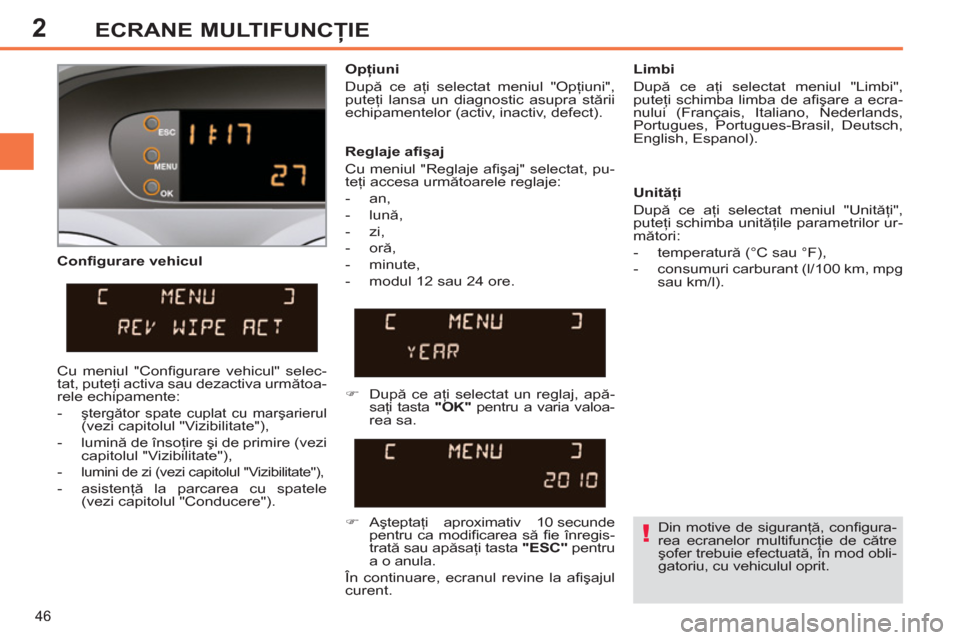

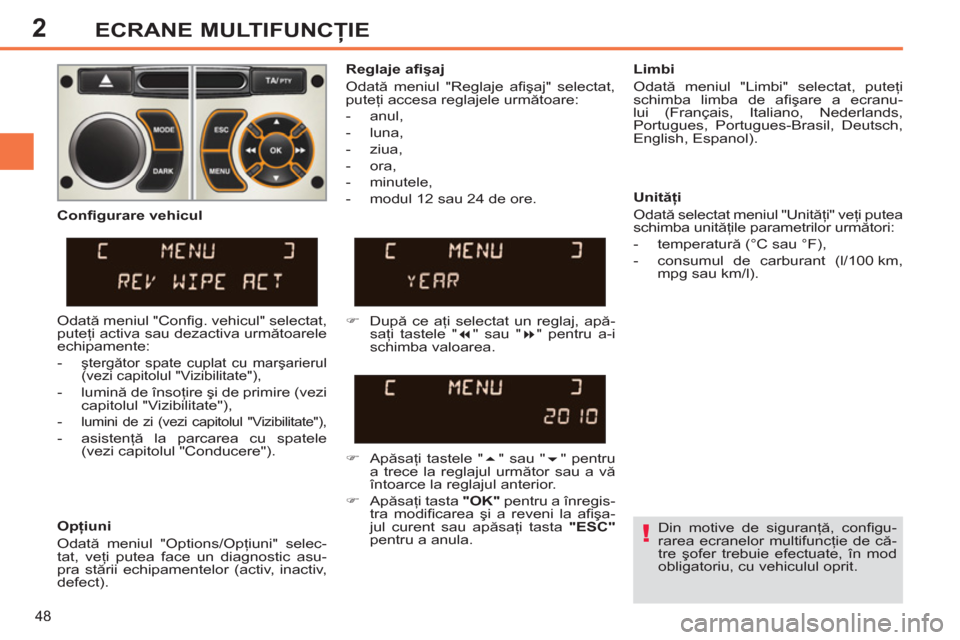

Confi gurare vehicul
Opţiuni
După ce aţi selectat meniul "Opţiuni",
puteţi lansa un diagnostic asupra stării
echipamentelor (activ, inactiv, defect).
Limbi
După ce aţi selectat meniul "Limbi",
puteţi schimba limba de afi şare a ecra-
nului (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Deutsch,
English, Espanol).
Reglaje afi şaj
Cu meniul "Reglaje afi şaj" selectat, pu-
teţi accesa următoarele reglaje:
- an,
- lună,
- zi,
- oră,
- minute,
- modul 12 sau 24 ore.
Unităţi
După ce aţi selectat meniul "Unităţi",
puteţi schimba unităţile parametrilor ur-
mători:
- temperatură (°C sau °F),
- consumuri carburant (l/100 km, mpg
sau km/l).
)
După ce aţi selectat un reglaj, apă-
saţi tasta "OK"
pentru a varia valoa-
rea sa.
)
Aşteptaţi aproximativ 10 secunde
pentru ca modifi carea să fi e înregis-
trată sau apăsaţi tasta "ESC"
pentru
a o anula.
În continuare, ecranul revine la afi şajul
curent.
Cu meniul "Confi gurare vehicul" selec-
tat, puteţi activa sau dezactiva următoa-
rele echipamente:
-
ştergător spate cuplat cu marşarierul
(vezi capitolul "Vizibilitate"),
- lumină de însoţire şi de primire (vezi
capitolul "Vizibilitate"),
-
lumini de zi (vezi capitolul "Vizibilitate"),
- asistenţă la parcarea cu spatele
(vezi capitolul "Conducere").
Din motive de siguranţă, confi gura-
rea ecranelor multifuncţie de către
şofer trebuie efectuată, în mod obli-
gatoriu, cu vehiculul oprit.
Page 49 of 356
2
47
ECRANE MULTIFUNCŢIE

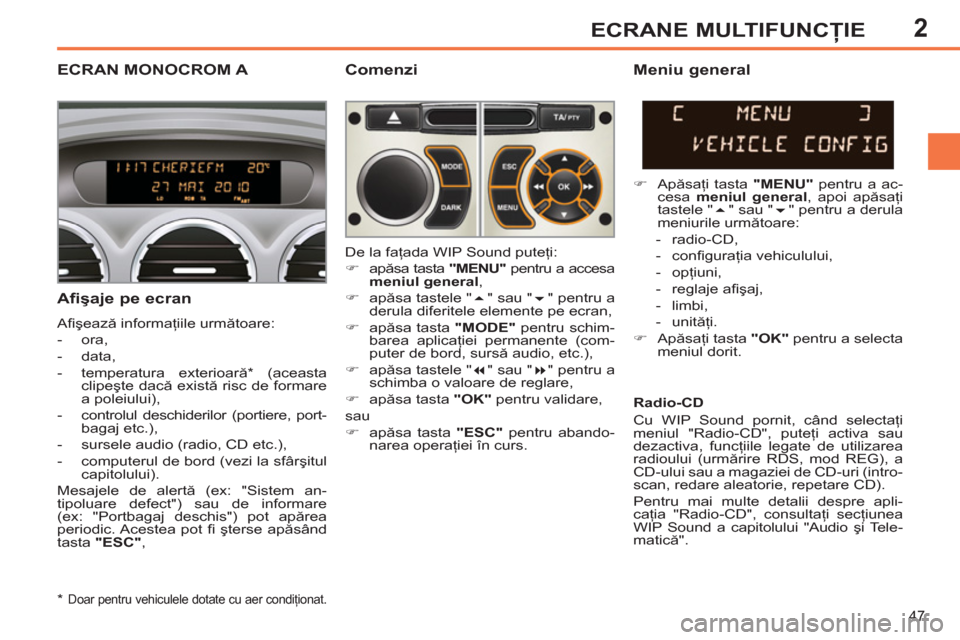

ECRAN MONOCROM A
Comenzi
Afişaje pe ecran
Afi şează informaţiile următoare:
- ora,
- data,
- temperatura exterioară
* (aceasta
clipeşte dacă există risc de formare
a poleiului),
- controlul deschiderilor (portiere, port-
bagaj etc.),
- sursele audio (radio, CD etc.),
- computerul de bord (vezi la sfârşitul
capitolului).
Mesajele de alertă (ex: "Sistem an-
tipoluare defect") sau de informare
(ex: "Portbagaj deschis") pot apărea
periodic. Acestea pot fi şterse apăsând
tasta "ESC"
,
Meniu general
)
Apăsaţi tasta "MENU"
pentru a ac-
cesa meniul general
, apoi apăsaţi
tastele "
" sau "
" pentru a derula
meniurile următoare:
- radio-CD,
- confi guraţia vehiculului,
- opţiuni,
- reglaje afi şaj,
- limbi,
- unităţi.
)
Apăsaţi tasta "OK"
pentru a selecta
meniul dorit. De la faţada WIP Sound puteţi:
)
apăsa tasta "MENU"
pentru a accesa
meniul general
,
)
apăsa tastele "
" sau "
" pentru a
derula diferitele elemente pe ecran,
)
apăsa tasta "MODE"
pentru schim-
barea aplicaţiei permanente (com-
puter de bord, sursă audio, etc.),
)
apăsa tastele "
" sau "
" pentru a
schimba o valoare de reglare,
)
apăsa tasta "OK"
pentru validare,
sau
)
apăsa tasta "ESC"
pentru abando-
narea operaţiei în curs.
Radio-CD
Cu WIP Sound pornit, când selectaţi
meniul "Radio-CD", puteţi activa sau
dezactiva, funcţiile legate de utilizarea
radioului (urmărire RDS, mod REG), a
CD-ului sau a magaziei de CD-uri (intro-
scan, redare aleatorie, repetare CD).
Pentru mai multe detalii despre apli-
caţia "Radio-CD", consultaţi secţiunea
WIP Sound a capitolului "Audio şi Tele-
matică".
*
Doar pentru vehiculele dotate cu aer condiţionat.
Page 50 of 356
2
!
48
ECRANE MULTIFUNCŢIE
Din motive de siguranţă, confi gu-
rarea ecranelor multifuncţie de că-
tre şofer trebuie efectuate, în mod
obligatoriu, cu vehiculul oprit.
Reglaje afi şaj
Odată meniul "Reglaje afi şaj" selectat,
puteţi accesa reglajele următoare:
- anul,
- luna,
- ziua,
- ora,
- minutele,
- modul 12 sau 24 de ore.
Limbi
Odată meniul "Limbi" selectat, puteţi
schimba limba de afi şare a ecranu-
lui (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Deutsch,
English, Espanol).
Unităţi
Odată selectat meniul "Unităţi" veţi putea
schimba unităţile parametrilor următori:
- temperatură (°C sau °F),
- consumul de carburant (l/100 km,
mpg sau km/l).
)
După ce aţ
i selectat un reglaj, apă-
saţi tastele "
" sau "
" pentru a-i
schimba valoarea.
)
Apăsaţi tastele "
" sau "
" pentru
a trece la reglajul următor sau a vă
întoarce la reglajul anterior.
)
Apăsaţi tasta "OK"
pentru a înregis-
tra modifi carea şi a reveni la afi şa-
jul curent sau apăsaţi tasta "ESC"
pentru a anula.
Confi gurare vehicul
Opţiuni
Odată meniul "Options/Opţiuni" selec-
tat, veţi putea face un diagnostic asu-
pra stării echipamentelor (activ, inactiv,
defect). Odată meniul "Confi g. vehicul" selectat,
puteţi activa sau dezactiva următoarele
echipamente:
-
ştergător spate cuplat cu marşarierul
(vezi capitolul "Vizibilitate"),
- lumină de însoţire şi de primire (vezi
capitolul "Vizibilitate"),
-
lumini de zi (vezi capitolul "Vizibilitate"),
- asistenţă la parcarea cu spatele
(vezi capitolul "Conducere").
