Peugeot 308 SW BL 2011 Priročnik za lastnika (in Slovenian)

11
i
i
209
PRAKTIČNE INFORMACIJE
VLEKA VOZILA

Z odstranljivo vlečno kljuko,
lahko vlečete svoje ali drugo
vozilo.

Dostop do orodja
Vleka svojega vozila



)
Na sprednjem odbijaču odpnite po-
krov tako, da pritisnete na njegov
levi del.

)
Obroč za vleko privijte do konca.

)
Namestite vlečni drog.

)
Ročico menjalnika prestavite v pro-
sti tek (položaj N
pri samodejnem
menjalniku).
Obroč za vleko je shranjen v levi stran-
ski oblogi prtljažnika.
Za dostop:


)
odprite prtljažnik,

)
odprite loputo za dostop do leve
stranske obloge,

)
z nosilnega ohišja odpnite ključ za
odstranitev kolesa,

)
z istega nosilnega ohišja vzemite
obroč za vleko.



Splošni nasveti

Upoštevajte domačo zakonodajo.
Teža vlečnega vozila mora biti ve-
čja od teže vlečenega vozila.
Voznik mora sedeti za volanom
vlečenega vozila.
Prepovedana je vleka vozila po av-
tocesti in hitri cesti.
Pri vleki vozila z vsemi kolesi na
tleh vedno uporabite homologirani
vlečni drog. Prepovedana je upora-
ba trakov ali vrvi.
Med vleko z izključenim motorjem
ne delujeta sistema za pomoč pri
močnem zaviranju in servovolan.
V naslednjih primerih obvezno po-
kličite profesionalno vlečno službo:


- pri okvari vozila na avtocesti ali
hitri cesti,

- če ne morete prestaviti ročice
menjalnika v prosti tek, odbloki-
rati volana ali sprostiti parkirne
zavore,

- pri vleki vozila s samo dvemi
kolesi na tleh,

- če nimate homologiranega
vlečnega droga itd.
Neupoštevanje tega opozorila lah-
ko povzroči okvaro določenih delov
(zavore, menjalnik itd.), lahko pa
se tudi zgodi, da ob ponovnem za-
gonu motorja ne bo deloval sistem
za pomoč pri močnem zaviranju.

)
Odklenite volan, tako da zavrtite
kontaktni ključ za eno stopnjo in
sprostite parkirno zavoro.

)
Na obeh vozilih vklopite varnostne
utripalke.

)
Previdno speljite in vozite počasi na
kratki razdalji.

11
i
!
PRAKTIČNE INFORMACIJE



)
Na zadnjem odbijaču odpnite po-
krov, tako da pritisnete na njegov
levi del.

)
Obroč za vleko privijte do konca.

)
Namestite vlečni drog.

)
Vklopite varnostne utripalke na obeh
vozilih.

)
Previdno speljite in vozite počasi na
kratki razdalji.



Vleka drugega vozila VLEKA PRIKOLICE, BIVALNE PRIKOLICE ITD.

Vozilo je bilo zasnovano predvsem za
prevoz ljudi in prtljage, lahko pa ga upo-
rabljate tudi za vleko prikolice.

Nasveti za vožnjo


Bočni veter


)
Upoštevajte večjo občutljivost za
bočni veter.


Hlajenje
Pri vleki prikolice po vzpetini se zvišuje
temperatura hladilne tekočine.
Mehanska naprava služi za priklop pri-
kolice ali bivalne prikolice z dodatno si-
gnalizacijo in dodatnimi lučmi.

Porazdelitev tovora


)
Tovor na prikolici porazdelite tako,
da so najtežji predmeti čim bližje osi,
in da obremenitev vlečnega zgloba
ne presega največje dovoljene
obremenitve.
Z naraščanjem nadmorske višine se
zmanjšuje gostota zraka, s tem pa tudi
zmogljivost motorja. Za vsakih 1000 m
nadmorske višine zmanjšajte največjo
dovoljeno obremenitev prikolice za 10 %.
Glede dovoljenih mas in obremenitev
vozila glejte poglavje Tehnični podatki. Vleka prikolice pomeni večje obremeni-
tve za vlečno vozilo, od voznika pa zah-
teva previdnejšo vožnjo.
Priporočamo uporabo original-
nih PEUGEOTOVIH vlečnih kljuk
in kabelskih snopov, ki jih je proi-
zvajalec preskusil, homologiral in
potrdil njihovo skladnost s konstruk-
cijo vozila, ter da zaupate montažo
PEUGEOTOVI servisni mreži ali
usposobljeni servisni delavnici.
V primeru montaže izven
PEUGEOTOVE servisne mreže,
morate obvezno upoštevati pripo-
ročila proizvajalca.
Če je vozilo opremljeno z bencin-
skim motorjem 1,6 l THP 200 KM,
nanj ne morete namestiti vlečne
kljuke, ker to preprečuje športna
izpušna cev.

11
i
i
211
PRAKTIČNE INFORMACIJE
ZASLON ZA ZAŠČITO PREDMRAZOM *

Odstranljivi zaslon preprečuje nabi-
ranje snega ob ventilatorju hladilnika
motorja.

Namestitev



)
Zaslon namestite pred spodnji del
sprednjega odbijača.

)
Pritiskajte na njegov obod in posto-
poma pritrdite sponke.

Zaslon odstranite:


- če je temperatura višja od 10°C,

- v primeru vleke prikolice,

- če je hitrost višja od 120 km/h.



Odstranitev



)
Z izvijačem postopoma odpnite vsa-
ko sponko posebej. Ker ventilator deluje na električni pogon,
njegova zmogljivost hlajenja ni odvisna
od števila vrtljajev motorja.


)
Da znižate število vrtljajev motorja,
zmanjšajte hitrost.
Največja dovoljena obremenitev pri
vožnji po daljši vzpetini je odvisna od
naklona pobočja in od zunanje tempe-
rature.
Redno nadzorujte temperaturo hladilne
tekočine.

Zavore
Pri vleki prikolice je zavorna pot daljša.

Pnevmatike


)
Preverite tlak v pnevmatikah vlečne-
ga vozila in prikolice ter upoštevajte
priporočene vrednosti.


Luči


)
Preverite električno signalizacijo pri-
kolice.
Funkcija pomoči pri vzvratnem par-
kiranju se bo samodejno izključila,
če boste uporabili PEUGEOTOVO
originalno vlečno opremo.


)
Če začneta svetiti opozorilna
lučka in lučka STOP
, čimprej
ustavite vozilo in izklopite
motor.


*
Odvisno od tržišča
.

11
i
i
212
PRAKTIČNE INFORMACIJE

NAMESTITEV STREŠNIH
PRTLJAŽNIH NOSILCEV
Pri namestitvi nosilnih prečk
za prtljago morate upoštevati
predpisani položaj, ki je ozna-
čen pod vsakim vzdolžnim nosilcem.
Uporabljajte dodatno opremo, ki jo je
priporočil PEUGEOT, in pri namestitvi
upoštevajte predpise proizvajalca.
Če želite na streho vozila namestiti to-
vor, morate prečne nosilce namestiti na
vzdolžne.
Ko namestite in pritrdite tovor, morate
ponovno priviti prečne nosilce.
Vzdolžnih nosilcev ni mogoče od-
straniti.
Največja dovoljena obremenitev
strešnih prtljažnih nosilcev, ki velja
za tovor, katerega višina ne prese-
ga 40 cm (razen nosilcev za kole-
sa) je 75 kg.
Če je tovor višji od 40 cm, prilago-
dite hitrost vozila vrsti cestišča, da
se ne poškodujejo strešni prtljažni
nosilci in pritrditveni elementi.
Ravnajte v skladu z lokalno zako-
nodajo in upoštevajte zakonske
predpise za prevoz predmetov,
daljših od vozila.
NAMESTITEV PRTLJAŽNIH NOSILCEV
Največja dovoljena obremenitev
strešnega prtljažnika, če višina to-
vora ne presega 40 cm (razen no-
silcev za kolesa), je 80 kg.
Če je tovor višji od 40 cm, hitrost
vozila prilagodite vrsti cestišča, da
se ne poškodujejo prtljažni nosilci
in pritrdilni elementi na strehi.
Pri prevozu predmetov, daljših od
samega vozila, upoštevajte veljav-
no zakonodajo. Pri namestitvi prečnih strešnih prtljažnih
nosilcev uporabite štiri pritrdilne vdolbi-
ne, ki so namenjene pritrjevanju stre-
šnih nosilcev:


)
dvignite posamezne pokrovčke od-
prtin na strehi,

)
s ključem odprite pokrovčke pritrdišč
na vsakem prtljažnem nosilcu,

)
vsako pritrdišče namestite na njego-
vo mesto in jih zaporedoma pritrdite
na streho,

)
s ključem zaprite pokrovčke na pr-
tljažnih nosilcih.

11
!
213
PRAKTIČNE INFORMACIJE


Zaščita:
preproga ** , zaščitne zavesice, zašči-
tni prevleki za sprednja sedeža, prire-
jeni za nemoteno delovanje stranskih
varnostnih blazin, zaščitna prevleka za
vozilo, ščitniki pragov vrat, prozorna za-
ščitna trakova za odbijača itd.

**
Nič ne sme ovirati delovanja pedal,
zato:


- pazite, da preprogo pravilno
namestite in dobro pritrdite,

- nikoli ne polagajte preprog eno na
drugo.

DODATNA OPREMA

V PEUGEOTOVI servisni mreži je na
voljo velik izbor originalne dodatne
opreme in rezervnih delov.
Ta dodatna oprema in rezervni deli so
bili testirani in potrjeni glede zanesljivo-
sti in varnosti.
Za opremo, ki je popolnoma prilagojena
vozilu, velja PEUGEOTOVA garancija.


Udobje:
sistem za pomoč pri parkiranju, senč-
niki za bočna stekla in zadnje steklo,
usmerjevalniki zraka nad vrati, hladilna
torba, fi ksen obešalnik za obleko pritr-
jen na vzglavniku, naslon za roke med
sprednjima sedežema, bralna lučka,
parfumski osvežilec zraka itd.

*
Pomično streho morajo obvezno na-
mestiti v PEUGEOTOVI servisni mreži
ali v usposobljeni servisni delavnici.

Kompleti opreme
Lahko si priskrbite tudi komplete opre-
me "Podjetje" in spremenite osebno vo-
zilo v poslovno in obratno.

Prevoz predmetov:
prtljažno korito, preproga za prtljažnik,
prostor za prtljago v prtljažniku, predal
pod zadnjo polico, prečni strešni prtlja-
žni nosilci, nosilec za kolesa, nosilec za
smuči, strešni kovček, oprema za vleko,
kabelski snopi itd.

Izgled:
usnjen volan, aluminijasto držalo pre-
stavne ročice, podnožnik iz aluminija,
pomična streha * , spojler, aluminijasta
platišča, okrasni pokrovi koles, športno
oblikovana izpušna cev, komplet za ka-
roserijo, ohišje vzvratnih ogledal iz oglji-
kovih vlaken.
Varnost:
protivlomna alarmna naprava, varnostni
vijaki za zaščito pred krajo koles, sis-
tem za odkrivanje ukradenega vozila,
jahači in otroški sedeži, alkotest, opre-
ma za prvo pomoč, varnostni trikotnik,
odsevni varnostni jopič, zaščitna mreža
za psa, sprednje meglenke, komplet za
začasno popravilo predrte pnevmatike,
snežne verige, nedrseče prevleke za
kolesa itd. Če vam vle
čno kljuko za prikolico
in kabelski snop namestijo izven
PEUGEOTOVE servisne mreže,
morajo obvezno upoštevati navodi-
la proizvajalca.

11
!
i
i
214
PRAKTIČNE INFORMACIJE

Namestitev opreme ali dodatne
električne opreme, ki ni bila ho-
mologirana pri PEUGEOTU, lahko
povzroči okvaro elektronskega sis-
tema vozila in večjo porabo.
Prosimo, da upoštevate zgornje
opozorilo, hkrati pa priporočamo,
da se obrnete na predstavnika
PEUGEOTA, ki vas bo seznanil s
ponudbo dodatne opreme ter ho-
mologirane dodatne opreme.

Varnostni jopič, varnostni trikotnik,
rezervne žarnice in varovalke so
lahko del obvezne opreme vozila,
kar je odvisno od veljavne zakono-
daje v državi.
Multimedija:
avtoradii, ojačevalniki, sistemi za vo-
denje, oprema za prostoročno telefo-
niranje, zvočniki, predvajalnik DVD-jev,
USB Box, širokopasovna brezžična teh-
nologija WiFi v vozilu itd.

Montaža sprejemnika
radiokomunikacij
Predno montirate sprejemnik radio-
komunikacij skupaj z zunanjo ante-
no, se lahko za nasvet obrnete na
PEUGEOTOVO servisno mrežo,
ki vam bo posredovala podatke o
sprejemnikih (frekvenčno območje,
maksimalna izhodna moč, položaj
antene, posebni pogoji montaže),
ki so lahko vgrajeni, v skladu z di-
rektivo o elektromagnetni združlji-
vosti na področju avtomobilizma
(2004/104/CE).


V PEUGEOTOVI servisni mreži si lah-
ko priskrbite tudi sredstva za čiščenje
in vzdrževanje zunanjosti in notranjosti
vozila - med drugimi tudi ekološke izdel-
ke TECHNATURE -, različne tekočine
(tekočina za pranje stekel itd.), barvice
in razpršila, ki povsem ustrezajo barvi
laka vašega vozila, in vložke (za kom-
plet za popravilo predrte pnevmatike
itd.).

12
215

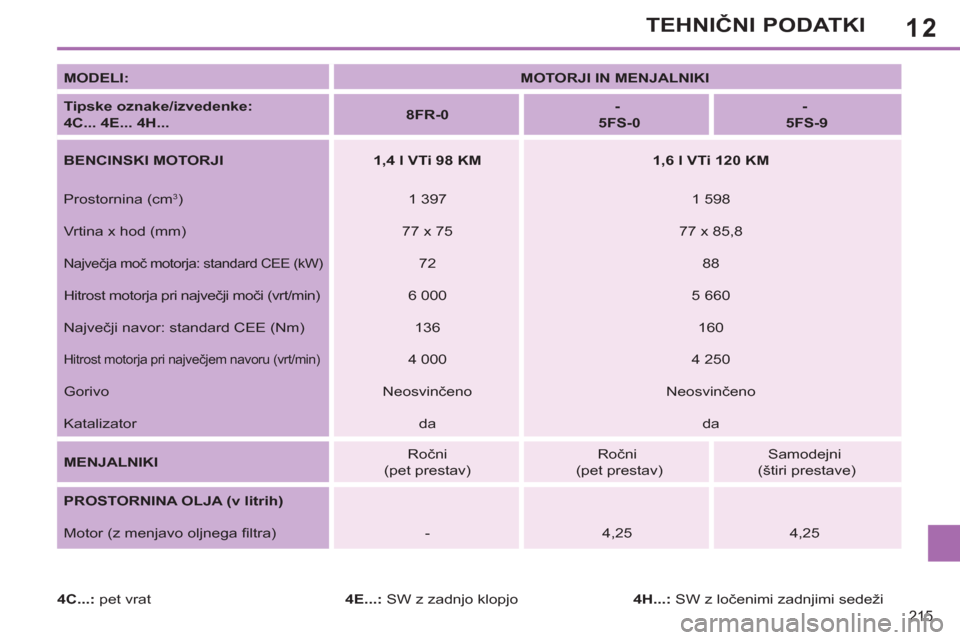

TEHNIČNI PODATKI


MODELI:


MOTORJI IN MENJALNIKI



Tipske oznake/izvedenke:
4C... 4E... 4H...


8FR-0



-

5FS-0



-

5FS-9



BENCINSKI MOTORJI


1,4 l VTi 98 KM



1,6 l VTi 120 KM


Prostornina (cm
3
)
1 397
1 598
Vrtina x hod (mm)
77 x 75
77 x 85,8

Največja moč motorja: standard CEE (kW)

72
88
Hitrost motorja pri največji moči (vrt/min)
6 000
5 660
Največji navor: standard CEE (Nm)
136
160

Hitrost motorja pri največjem navoru (vrt/min)

4 000
4 250
Gorivo N
eosvinčeno
Neosvinčeno
Katalizator
da
da

MENJALNIKI

Ročni
(pet prestav)
Ročni
(pet prestav)
Samodejni
(štiri prestave)

PROSTORNINA OLJA (v litrih)


Motor (z menjavo oljnega fi ltra)
-
4,25
4,25

4C...:
pet vrat
4E...:
SW z zadnjo klopjo
4H...:
SW z ločenimi zadnjimi sedeži

12
216
TEHNIČNI PODATKI


MODELI:


MOTORJI IN MENJALNIKI



Tipske oznake/izvedenke
:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



BENCINSKI MOTORJI


1,6 l 16V
110 KM



1,6 l THP
150 KM



1,6 l THP 156 KM



1,6 l THP
163 KM


Prostornina (cm
3
)
1 587
1 598
1 598
1 598
Vrtina x hod (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8

Največja moč motorja: standard CEE (kW)

78
11 0
11 5
120

Hitrost motorja pri največji moči (vrt./min.)

5 600
6 000
6 000
6 000
Največji navor: standard CEE (Nm)
142
240
240
240

Hitrost motorja pri največjem navoru (vrt./min.)

4 000
1 400
1 400
1 400
Gorivo
Neosvinčeno
Neosvinčeno
Neosvinčeno
Neosvinčeno
Katalizator
Da
Da
Da
Da

MENJALNIKI

Ročni
(pet prestav)
Samodejni
(šest prestav) Ročni

(šest prestav) Samodejni

(šest prestav) Samodejni

(šest prestav)

PROSTORNINA OLJA
(v litrih)

Motor (z menjavo oljnega fi ltra)
3,25
-
-
-
-

4C...:
pet vrat
4E...:
SW z zadnjo klopjo
4H...:
SW z ločenimi zadnjimi sedeži

12
217
TEHNIČNI PODATKI


MODELI:


MOTORJI IN MENJALNIKI



Tipske oznake/izvedenke:
4C... 4E... 4H...


5FU-8



BENCINSKI MOTORJI


1,6 l THP 200 KM


Prostornina (cm
3
)
1 598
Vrtina x hod (mm)
77 x 85,8

Največja moč motorja: standard CEE (kW)

147

Hitrost motorja pri največji moči (vrt./min.)

5 800
Največji navor: standard CEE (Nm)
275

Hitrost motorja pri največjem navoru (vrt./min.)

1 700
Gorivo
Neosvinčeno
Katalizator
Da

MENJALNIKI

Ročni
(šest prestav)

PROSTORNINA OLJA (v litrih)

Motor (z menjavo oljnega fi ltra)
4,25

4C...:
pet vrat
4E...:
SW z zadnjo klopjo
4H...:
SW z ločenimi zadnjimi sedeži

12TEHNIČNI PODATKI


*
Maso zavirane prikolice lahko v mejah MTRA za toliko povečate, za kolikor zmanjšate MTAC vlečnega vozila. Če je vlečno
vozilo malo obteženo, to lahko vpliva na njegovo stabilno lego na cesti.

MASE IN OBREMENITEV PRIKOLICE (v kg)



Bencinski motorji


1,4 l VTi
98 KM



1,6 l 16V
110 KM



1,6 l VTi 120 KM



Menjalniki


Ročni



Ročni



Ročni

S

amodejni



Tipske oznake/izvedenke:
4C...


8FR-0



N6A-C
N6A-5



-





5FS-0



-





5FS-9




- Masa praznega vozila
1 271
1 302
-
1 287
-
1 312


- Masa vozila, pripravljenega za vožnjo
1 346
1 377
-
1 362
-
1 387


- Masa tovora
509
518
-
528
-
523


- Največja dovoljena obremenitev
(MTAC)
1 780
1 820
-
1 815
-
1 835


- Skupna dovoljena masa (MTRA)
naklon 12 %
2 980
3 020
-
3 315
-
3 085


-
Masa zavirane prikolice (v mejah MTRA)

naklon 10 % ali 12 %
1 200
1 200
-
1 500
-
1 250


- Masa zavirane prikolice * (s prenosom
obremenitve v mejah MTRA)
1 450
1 450
-
1 500
-
1 500


- Masa nezavirane prikolice
670
685
-
680
-
690


- Priporočena obremenitev vlečne
kljuke
60
60
-
76
-
60
Navedene vrednosti MTRA in dovoljenih obremenitev veljajo za največ 1000 metrov nadmorske višine. Obremenitev morate
zmanjšati za 10 % za vsakih dodatnih 1000 metrov nadmorske višine.
Z vlečnim vozilom ne smete prekoračiti hitrosti 100 km/h (upoštevajte domačo zakonodajo).
Visoke zunanje temperature lahko zmanjšajo zmogljivosti vozila in tako zaščitijo motor. Če temperatura presega 37°C, ome-
jite maso prikolice.
