Peugeot 308 SW BL 2011 Priročnik za lastnika (in Slovenian)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2011Pages: 356, PDF Size: 19.06 MB
Page 191 of 356
11
i
189
PRAKTIČNE INFORMACIJE
Parkiranje vozila
Vozilo parkirajte tako, da ne ovira
prometa. Podlaga naj bo vodorav-
na, trdna in nedrseča.
Zategnite ročno zavoro, izključite
kontakt in prestavite v prvo presta-
vo * , da blokirate kolesa.
Pod kolo, ki je diagonalno nasproti
tistemu, ki ga menjate, namestite
zagozdo.
Prepričajte se, da so potniki zapu-
stili vozilo in se nahajajo na varnem
območju.
Nikoli ne opravljajte del pod vozi-
lom, ki je dvignjeno samo z dvigal-
ko. Uporabite podstavek.

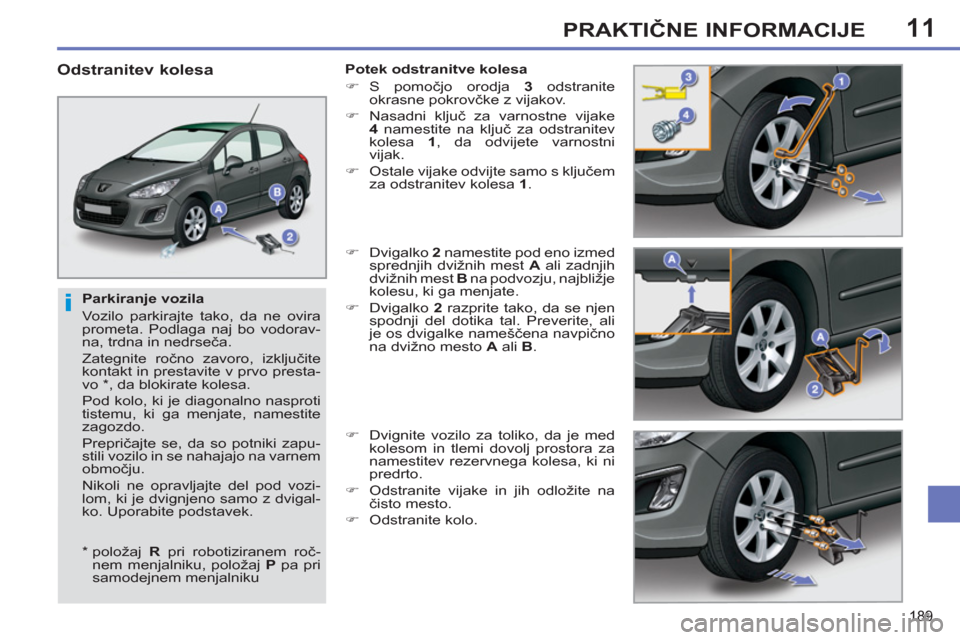

Odstranitev kolesa
Potek odstranitve kolesa
)
S pomočjo orodja 3
odstranite
okrasne pokrovčke z vijakov.
)
Nasadni ključ za varnostne vijake
4
namestite na ključ za odstranitev
kolesa 1
, da odvijete varnostni
vijak.
)
Ostale vijake odvijte samo s ključem
za odstranitev kolesa 1
.
)
Dvigalko 2
namestite pod eno izmed
sprednjih dvižnih mest A
ali zadnjih
dvižnih mest B
na podvozju, najbližje
kolesu, ki ga menjate.
)
Dvigalko 2
razprite tako, da se njen
spodnji del dotika tal. Preverite, ali
je os dvigalke nameščena navpično
na dvižno mesto A
ali B
.
)
Dvignite vozilo za toliko, da je med
kolesom in tlemi dovolj prostora za
namestitev rezervnega kolesa, ki ni
predrto.
)
Odstranite vijake in jih odložite na
čisto mesto.
)
Odstranite kolo.
*
položaj R
pri robotiziranem roč-
nem menjalniku, položaj P
pa pri
samodejnem menjalniku
Page 192 of 356
11
i
190
PRAKTIČNE INFORMACIJE
Po zamenjavi kolesa
Preden namestite predrto pnevma-
tiko v prtljažnik, odstranite osrednji
pokrov.
Če uporabite zasilno rezervno kolo,
z njim ne smete preseči hitrosti
80 km/h.
V PEUGEOTOVI servisni mreži
ali v usposobljeni servisni delavni-
ci naj preverijo privitost vijakov in
zračni tlak v rezervni pnevmatiki.
Poskrbite za popravilo predrte
pnevmatike in jo čimprej namestite
nazaj na vozilo.

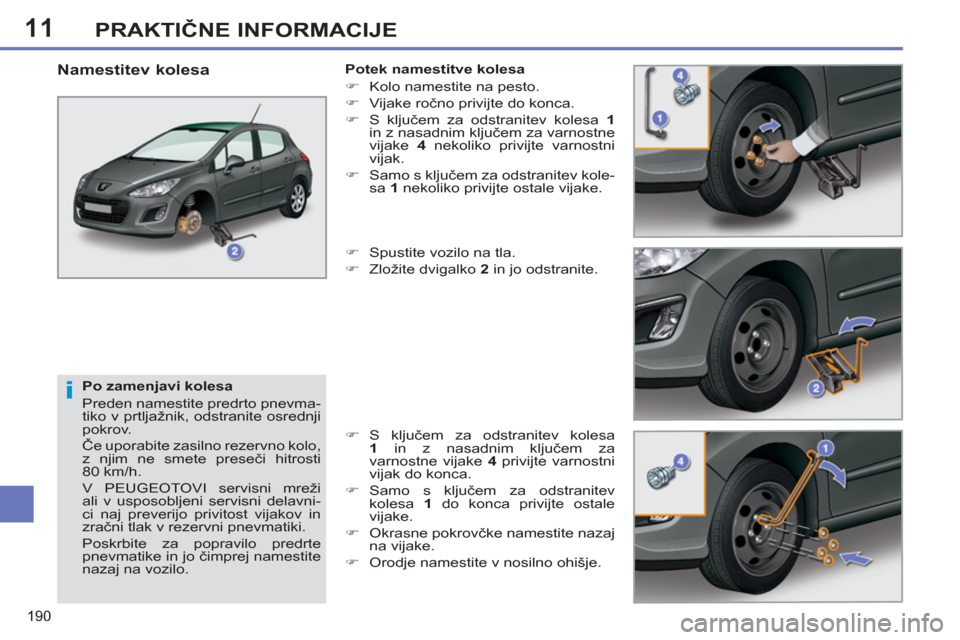

Namestitev kolesa
Potek namestitve kolesa
)
Kolo namestite na pesto.
)
Vijake ročno privijte do konca.
)
S ključem za odstranitev kolesa 1
in z nasadnim ključem za varnostne
vijake 4
nekoliko privijte varnostni
vijak.
)
Samo s ključem za odstranitev kole-
sa 1
nekoliko privijte ostale vijake.
)
Spustite vozilo na tla.
)
Zložite dvigalko 2
in jo odstranite.
)
S ključem za odstranitev kolesa
1
in z nasadnim ključem za
varnostne vijake 4
privijte varnostni
vijak do konca.
)
Samo s ključem za odstranitev
kolesa 1
do konca privijte ostale
vijake.
)
Okrasne pokrovčke namestite nazaj
na vijake.
)
Orodje namestite v nosilno ohišje.
Page 193 of 356
11
!
!
!
191
PRAKTIČNE INFORMACIJE
Nevarnost električnega šoka
Ksenonsko žarnico (D1S-35W)
morajo zamenjati v PEUGEOTOVI
servisni mreži ali v usposobljeni
servisni delavnici.

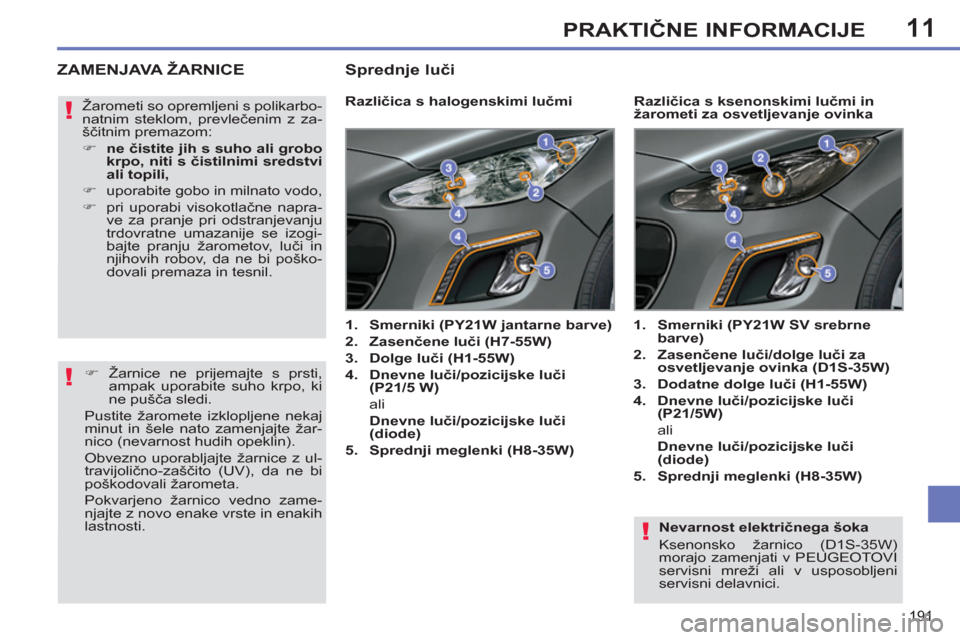

ZAMENJAVA ŽARNICE
Različica s halogenskimi lučmi
1.
Smerniki (PY21W jantarne barve)
2.
Zasenčene luči (H7-55W)
3.
Dolge luči (H1-55W)
4.
Dnevne luči/pozicijske luči
(P21/5 W)
ali
Dnevne luči/pozicijske luči
(diode)
5.
Sprednji meglenki (H8-35W)
1.
Smerniki (PY21W SV srebrne
barve)
2.
Zasenčene luči/dolge luči za
osvetljevanje ovinka (D1S-35W)
3.
Dodatne dolge luči (H1-55W)
4.
Dnevne luči/pozicijske luči
(P21/5W)
ali
Dnevne luči/pozicijske luči
(diode)
5.
Sprednji meglenki (H8-35W)
Različica s ksenonskimi lučmi in
žarometi za osvetljevanje ovinka Žarometi so opremljeni s polikarbo-
natnim steklom, prevlečenim z za-
ščitnim premazom:
)
ne čistite jih s suho ali grobo
krpo, niti s čistilnimi sredstvi
ali topili,
)
uporabite gobo in milnato vodo,
)
pri uporabi visokotlačne napra-
ve za pranje pri odstranjevanju
trdovratne umazanije se izogi-
bajte pranju žarometov, luči in
njihovih robov, da ne bi poško-
dovali premaza in tesnil.
)
Žarnice ne prijemajte s prsti,
ampak uporabite suho krpo, ki
ne pušča sledi.
Pustite žaromete izklopljene nekaj
minut in šele nato zamenjajte žar-
nico (nevarnost hudih opeklin).
Obvezno uporabljajte žarnice z ul-
travijolično-zaščito (UV), da ne bi
poškodovali žarometa.
Pokvarjeno žarnico vedno zame-
njajte z novo enake vrste in enakih
lastnosti.
Sprednje luči
Page 194 of 356
11
i
!
192
PRAKTIČNE INFORMACIJE

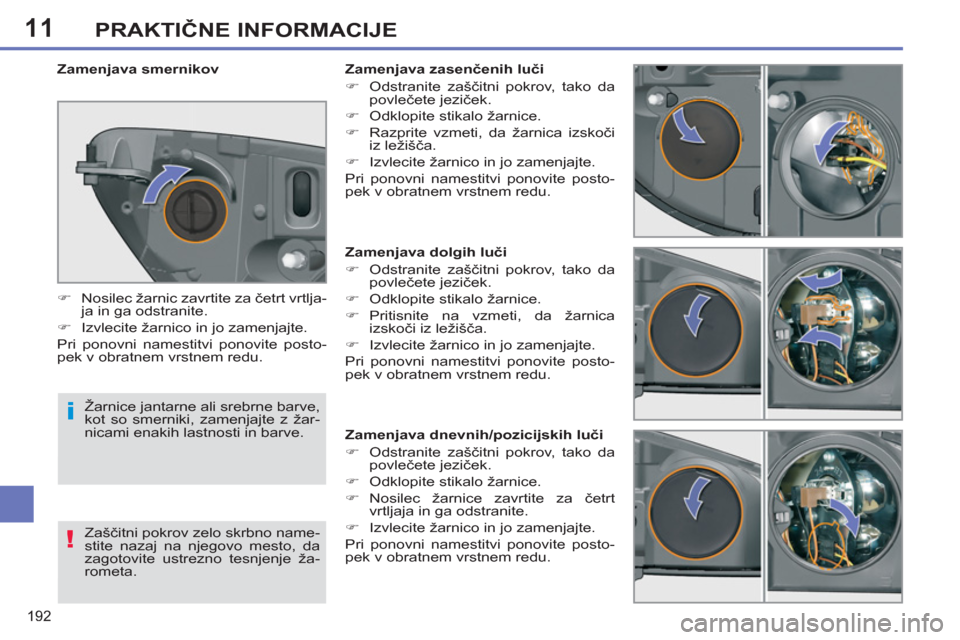

Zamenjava dolgih luči
)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.
)
Odklopite stikalo žarnice.
)
Pritisnite na vzmeti, da žarnica
izskoči iz ležišča.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Zamenjava dnevnih/pozicijskih luči
)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.
)
Odklopite stikalo žarnice.
)
Nosilec žarnice zavrtite za četrt
vrtljaja in ga odstranite.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Zamenjava zasenčenih luči
)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.
)
Odklopite stikalo žarnice.
)
Razprite vzmeti, da žarnica izskoči
iz ležišča.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Zamenjava smernikov
)
Nosilec žarnic zavrtite za četrt vrtlja-
ja in ga odstranite.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Žarnice jantarne ali srebrne barve,
kot so smerniki, zamenjajte z žar-
nicami enakih lastnosti in barve.
Zaščitni pokrov zelo skrbno name-
stite nazaj na njegovo mesto, da
zagotovite ustrezno tesnjenje ža-
rometa.
Page 195 of 356
11PRAKTIČNE INFORMACIJE
Zamenjava sprednjih meglenk
)
Izvijač vtaknite proti sredini bočnega
smernika, med njim in podstavkom
vzvratnega ogledala.
)
Nagnite izvijač, da izvlečete in od-
stranite smernik.
)
Odklopite konektor smernika.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Smernik si priskrbite v PEUGEOTOVI
servisni mreži ali v usposobljeni servi-
sni delavnici.
Zamenjava integriranega bočnega
smernika
Za zamenjavo teh žarnic se obrnite na
PEUGEOTOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Zamenjava žarnic dnevnih/
pozicijskih luči
Za zamenjavo teh svetlečih diod se obr-
nite na PEUGEOTOVO servisno mrežo
ali na usposobljeno servisno delavnico.
Page 196 of 356
11
i
194
PRAKTIČNE INFORMACIJE

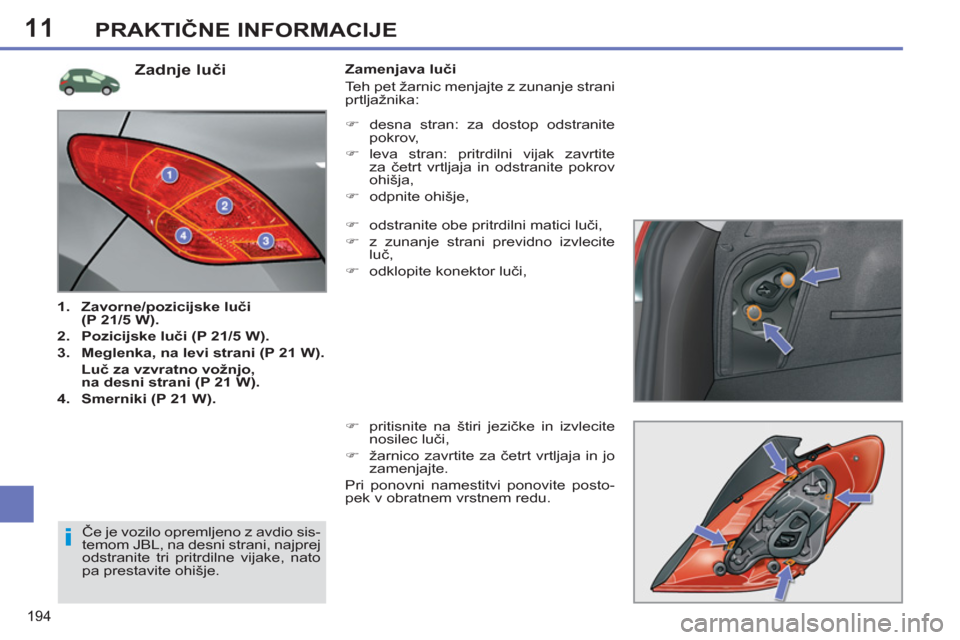

Zadnje luči
1.
Zavorne/pozicijske luči
(P 21/5 W).
2.
Pozicijske luči (P 21/5 W).
3.
Meglenka, na levi strani (P 21 W).
Luč za vzvratno vožnjo,
na desni strani (P 21 W).
4.
Smerniki (P 21 W).
Zamenjava luči
Teh pet žarnic menjajte z zunanje strani
prtljažnika:
)
odstranite obe pritrdilni matici luči,
)
z zunanje strani previdno izvlecite
luč,
)
odklopite konektor luči,
)
pritisnite na štiri jezičke in izvlecite
nosilec luči,
)
žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Če je vozilo opremljeno z avdio sis-
temom JBL, na desni strani, najprej
odstranite tri pritrdilne vijake, nato
pa prestavite ohišje.
)
desna stran: za dostop odstranite
pokrov,
)
leva stran: pritrdilni vijak zavrtite
za četrt vrtljaja in odstranite pokrov
ohišja,
)
odpnite ohišje,
Page 197 of 356
11
195
PRAKTIČNE INFORMACIJE

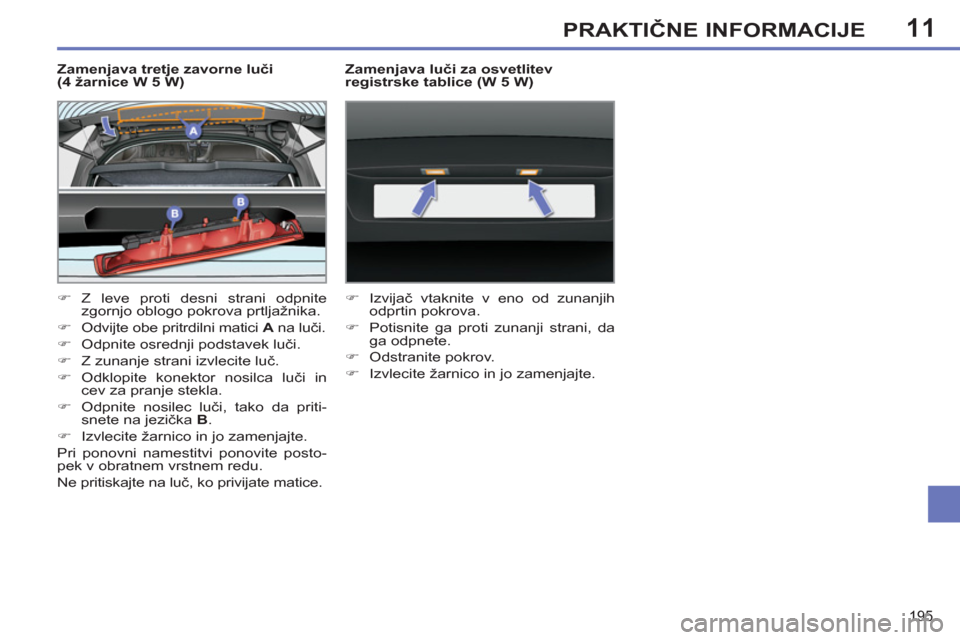

Zamenjava tretje zavorne luči
(4 žarnice W 5 W)
)
Z leve proti desni strani odpnite
zgornjo oblogo pokrova prtljažnika.
)
Odvijte obe pritrdilni matici A
na luči.
)
Odpnite osrednji podstavek luči.
)
Z zunanje strani izvlecite luč.
)
Odklopite konektor nosilca luči in
cev za pranje stekla.
)
Odpnite nosilec luči, tako da priti-
snete na jezička B
.
)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Ne pritiskajte na luč, ko privijate matice.
Zamenjava luči za osvetlitev
registrske tablice (W 5 W)
)
Izvijač vtaknite v eno od zunanjih
odprtin pokrova.
)
Potisnite ga proti zunanji strani, da
ga odpnete.
)
Odstranite pokrov.
)
Izvlecite žarnico in jo zamenjajte.
Page 198 of 356
11
196
PRAKTIČNE INFORMACIJE

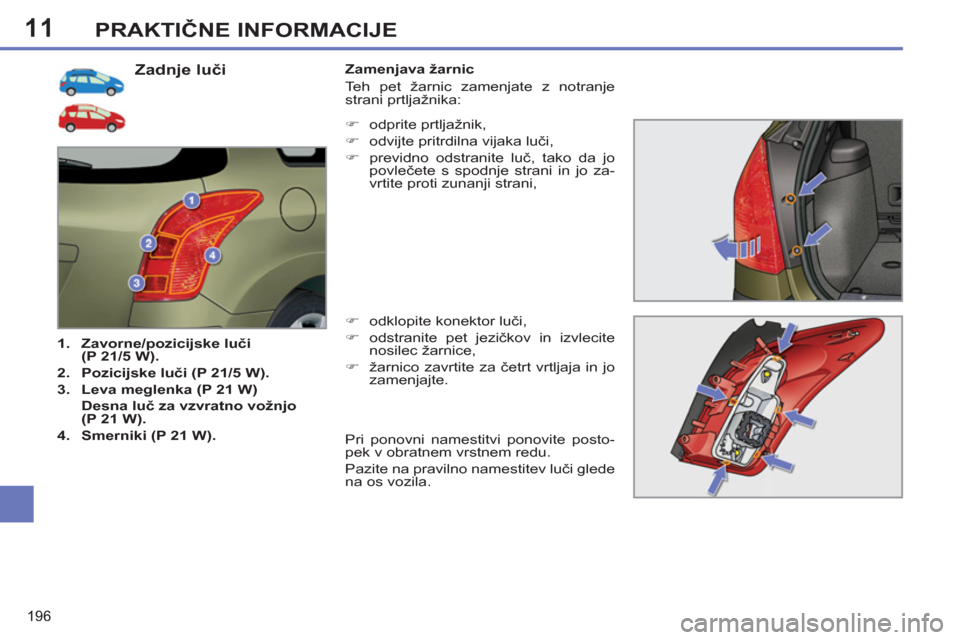

Zadnje luči
1.
Zavorne/pozicijske luči
(P 21/5 W).
2.
Pozicijske luči (P 21/5 W).
3.
Leva meglenka
(P 21 W)
Desna luč za vzvratno vožnjo
(P 21 W).
4.
Smerniki (P 21 W)
.
Zamenjava žarnic
Teh pet žarnic zamenjate z notranje
strani prtljažnika:
)
odklopite konektor luči,
)
odstranite pet jezičkov in izvlecite
nosilec žarnice,
)
žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.
)
odprite prtljažnik,
)
odvijte pritrdilna vijaka luči,
)
previdno odstranite luč, tako da jo
povlečete s spodnje strani in jo za-
vrtite proti zunanji strani,
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede
na os vozila.
Page 199 of 356
11PRAKTIČNE INFORMACIJE

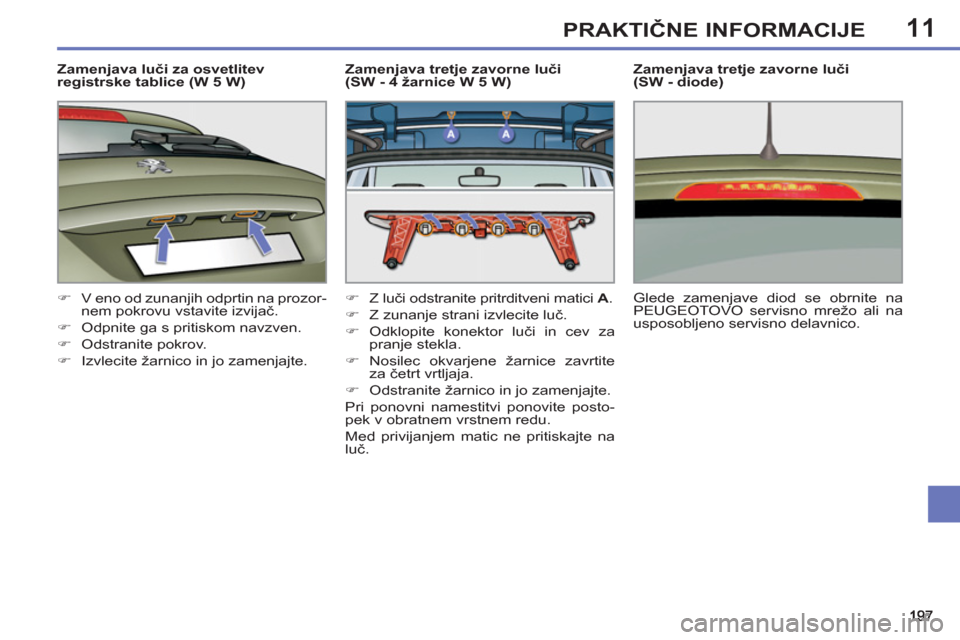

Zamenjava luči za osvetlitev
registrske tablice (W 5 W)
)
V eno od zunanjih odprtin na prozor-
nem pokrovu vstavite izvijač.
)
Odpnite ga s pritiskom navzven.
)
Odstranite pokrov.
)
Izvlecite žarnico in jo zamenjajte.
Zamenjava tretje zavorne luči
(SW - 4 žarnice W 5 W)
)
Z luči odstranite pritrditveni matici A
.
)
Z zunanje strani izvlecite luč.
)
Odklopite konektor luči in cev za
pranje stekla.
)
Nosilec okvarjene žarnice zavrtite
za četrt vrtljaja.
)
Odstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Med privijanjem matic ne pritiskajte na
luč.
Zamenjava tretje zavorne luči
(SW - diode)
Glede zamenjave diod se obrnite na
PEUGEOTOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Page 200 of 356
11
!
i
198
PRAKTIČNE INFORMACIJE
PEUGEOT zavrača vsakršno od-
govornost za stroške popravila vo-
zila ali nepravilno delovanje zaradi
vgradnje dodatne opreme, ki je ni
dobavil in priporočil PEUGEOT, in
ni bila vgrajena po njegovih navodi-
lih, kar še zlasti velja za vse doda-
tno vgrajene naprave, katerih tok
presega 10 miliamperov.
Namestitev dodatne električne
opreme
Električni tokokrog je zasnovan
za delovanje serijske ali dodatne
opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se o
tem posvetujte s strokovnjakom v
PEUGEOTOVI servisni mreži ali v
usposobljeni servisni delavnici.

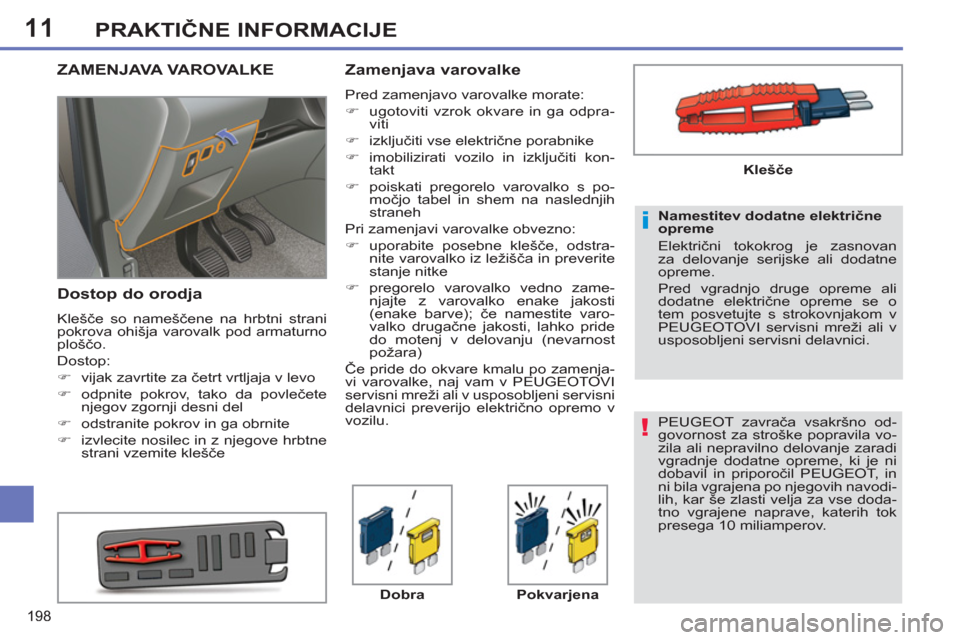

ZAMENJAVA VAROVALKE
Dostop do orodja
Klešče so nameščene na hrbtni strani
pokrova ohišja varovalk pod armaturno
ploščo.
Dostop:
)
vijak zavrtite za četrt vrtljaja v levo
)
odpnite pokrov, tako da povlečete
njegov zgornji desni del
)
odstranite pokrov in ga obrnite
)
izvlecite nosilec in z njegove hrbtne
strani vzemite klešče
Zamenjava varovalke
Pred zamenjavo varovalke morate:
)
ugotoviti vzrok okvare in ga odpra-
viti
)
izključiti vse električne porabnike
)
imobilizirati vozilo in izključiti kon-
takt
)
poiskati pregorelo varovalko s po-
močjo tabel in shem na naslednjih
straneh
Pri zamenjavi varovalke obvezno:
)
uporabite posebne klešče, odstra-
nite varovalko iz ležišča in preverite
stanje nitke
)
pregorelo varovalko vedno zame-
njajte z varovalko enake jakosti
(enake barve); če namestite varo-
valko drugačne jakosti, lahko pride
do motenj v delovanju (nevarnost
požara)
Če pride do okvare kmalu po zamenja-
vi varovalke, naj vam v PEUGEOTOVI
servisni mreži ali v usposobljeni servisni
delavnici preverijo električno opremo v
vozilu.
Dobra
Pokvarjena
Klešče
