Page 201 of 356
11
199
PRAKTIČNE INFORMACIJE

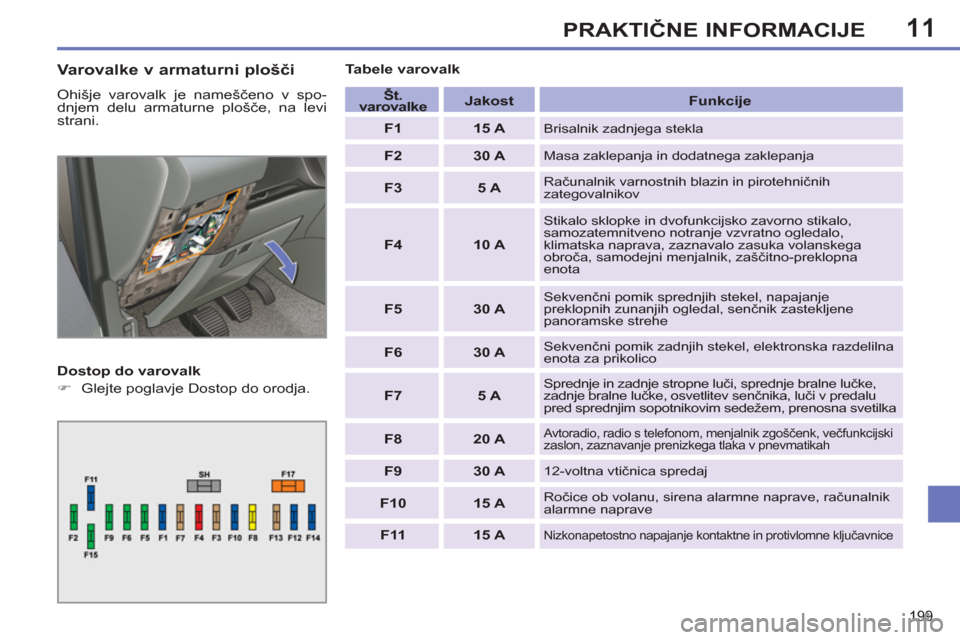

Varovalke v armaturni plošči
Ohišje varovalk je nameščeno v spo-
dnjem delu armaturne plošče, na levi
strani.
Dostop do varovalk
)
Glejte poglavje Dostop do orodja.
Tabele varovalk
Št.
varovalke
Jakost
Funkcije
F1
15 A
Brisalnik zadnjega stekla
F2
30 A
Masa zaklepanja in dodatnega zaklepanja
F3
5 A
Računalnik varnostnih blazin in pirotehničnih
zategovalnikov
F4
10 A
Stikalo sklopke in dvofunkcijsko zavorno stikalo,
samozatemnitveno notranje vzvratno ogledalo,
klimatska naprava, zaznavalo zasuka volanskega
obroča, samodejni menjalnik, zaščitno-preklopna
enota
F5
30 A
Sekvenčni pomik sprednjih stekel, napajanje
preklopnih zunanjih ogledal, senčnik zastekljene
panoramske strehe
F6
30 A
Sekvenčni pomik zadnjih stekel, elektronska razdelilna
enota za prikolico
F7
5 A
Sprednje in zadnje stropne luči, sprednje bralne lučke,
zadnje bralne lučke, osvetlitev senčnika, luči v predalu
pred sprednjim sopotnikovim sedežem, prenosna svetilka
F8
20 A
Avtoradio, radio s telefonom, menjalnik zgoščenk, večfunkcijski
zaslon, zaznavanje prenizkega tlaka v pnevmatikah
F9
30 A
12-voltna vtičnica spredaj
F10
15 A
Ročice ob volanu, sirena alarmne naprave, računalnik
alarmne naprave
F11
15 A
Nizkonapetostno napajanje kontaktne in protivlomne ključavnice
Page 202 of 356
11
200
PRAKTIČNE INFORMACIJE
Št.
varovalke
Jakost
Funkcije
G36
30 A
Ogrevanje voznikovega in sopotnikovega sedeža
G37
5 A
Računalnik za shranjevanje položaja voznikovega
sedeža v pomnilnik, reostat za osvetlitev
G38
30 A
Računalnik za shranjevanje položaja voznikovega sedeža v pomnilnik
G39
30 A
Napajanje elektronske razdelilne enote za prikolico
G40
30 A
Hi-Fi ojačevalnik
Št.
varovalke
Jakost
Funkcije
F12
15 A
Instrumentna plošča, prikazovalnik kontrolnih lučk za
varnostne pasove in varnostno blazino prednjega sopotnika,
klimatska naprava, računalnik za shranjevanje položaja
voznikovega sedeža v pomnilnik, stikala zadnjega sedeža v
drugi vrsti, modul avtošole
F13
5 A
Računalnik varovalk v motornem prostoru, varnostne
blazine, prestavna ročica robotiziranega ročnega
menjalnika, elektronska razdelilna enota za prikolico
F14
15 A
Večfunkcijski zaslon, ojačevalnik, oprema za
prostoročno telefoniranje, zaznavalo za dež/osvetlitev,
računalnik sistema za pomoč pri parkiranju
F15
30 A
Zaklepanje in dodatno zaklepanje
F17
40 A
Ogrevanje zadnjega stekla in zunanjih vzvratnih ogledal
SH
-
Shunt PARC
Page 203 of 356
11
201
PRAKTIČNE INFORMACIJE

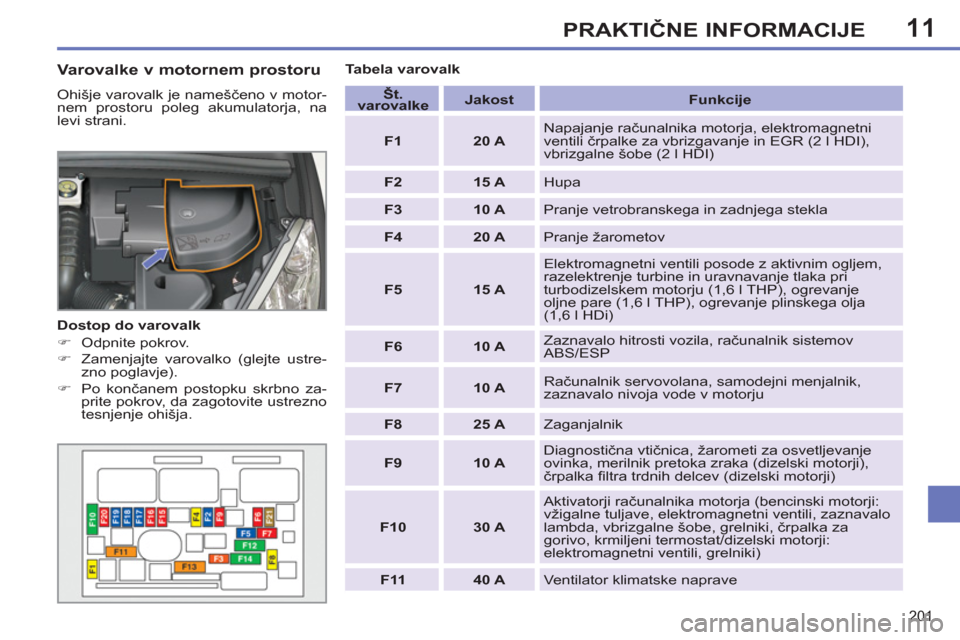

Varovalke v motornem prostoru
Ohišje varovalk je nameščeno v motor-
nem prostoru poleg akumulatorja, na
levi strani.
Dostop do varovalk
)
Odpnite pokrov.
)
Zamenjajte varovalko (glejte ustre-
zno poglavje).
)
Po končanem postopku skrbno za-
prite pokrov, da zagotovite ustrezno
tesnjenje ohišja.
Tabela varovalk
Št.
varovalke
Jakost
Funkcije
F1
20 A
Napajanje računalnika motorja, elektromagnetni
ventili črpalke za vbrizgavanje in EGR (2 l HDI),
vbrizgalne šobe (2 l HDI)
F2
15 A
Hupa
F3
10 A
Pranje vetrobranskega in zadnjega stekla
F4
20 A
Pranje žarometov
F5
15 A
Elektromagnetni ventili posode z aktivnim ogljem,
razelektrenje turbine in uravnavanje tlaka pri
turbodizelskem motorju (1,6 l THP), ogrevanje
oljne pare (1,6 l THP), ogrevanje plinskega olja
(1,6 l HDi)
F6
10 A
Zaznavalo hitrosti vozila, računalnik sistemov
ABS/ESP
F7
10 A
Računalnik servovolana, samodejni menjalnik,
zaznavalo nivoja vode v motorju
F8
25 A
Zaganjalnik
F9
10 A
Diagnostična vtičnica, žarometi za osvetljevanje
ovinka, merilnik pretoka zraka (dizelski motorji),
črpalka fi ltra trdnih delcev (dizelski motorji)
F10
30 A
Aktivatorji računalnika motorja (bencinski motorji:
vžigalne tuljave, elektromagnetni ventili, zaznavalo
lambda, vbrizgalne šobe, grelniki, črpalka za
gorivo, krmiljeni termostat/dizelski motorji:
elektromagnetni ventili, grelniki)
F11
40 A
Ventilator klimatske naprave
Page 204 of 356
11
202

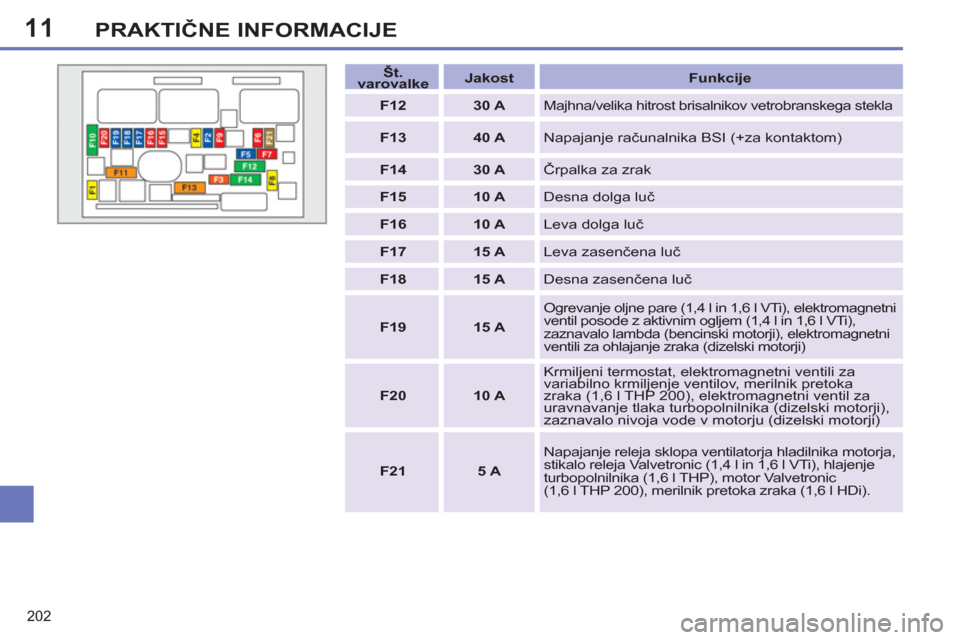

PRAKTIČNE INFORMACIJE
Št.
varovalke
Jakost
Funkcije
F12
30 A
Majhna/velika hitrost brisalnikov vetrobranskega stekla
F13
40 A
Napajanje računalnika BSI (+za kontaktom)
F14
30 A
Črpalka za zrak
F15
10 A
Desna dolga luč
F16
10 A
Leva dolga luč
F17
15 A
Leva zasenčena luč
F18
15 A
Desna zasenčena luč
F19
15 A
Ogrevanje oljne pare (1,4 l in 1,6 l VTi), elektromagnetni
ventil posode z aktivnim ogljem (1,4 l in 1,6 l VTi),
zaznavalo lambda (bencinski motorji), elektromagnetni
ventili za ohlajanje zraka (dizelski motorji)
F20
10 A
Krmiljeni termostat, elektromagnetni ventili za
variabilno krmiljenje ventilov, merilnik pretoka
zraka (1,6 l THP 200), elektromagnetni ventil za
uravnavanje tlaka turbopolnilnika (dizelski motorji),
zaznavalo nivoja vode v motorju (dizelski motorji)
F21
5 A
Napajanje releja sklopa ventilatorja hladilnika motorja,
stikalo releja Valvetronic (1,4 l in 1,6 l VTi), hlajenje
turbopolnilnika (1,6 l THP), motor Valvetronic
(1,6 l THP 200), merilnik pretoka zraka (1,6 l HDi).
Page 205 of 356
11
!
203
PRAKTIČNE INFORMACIJE

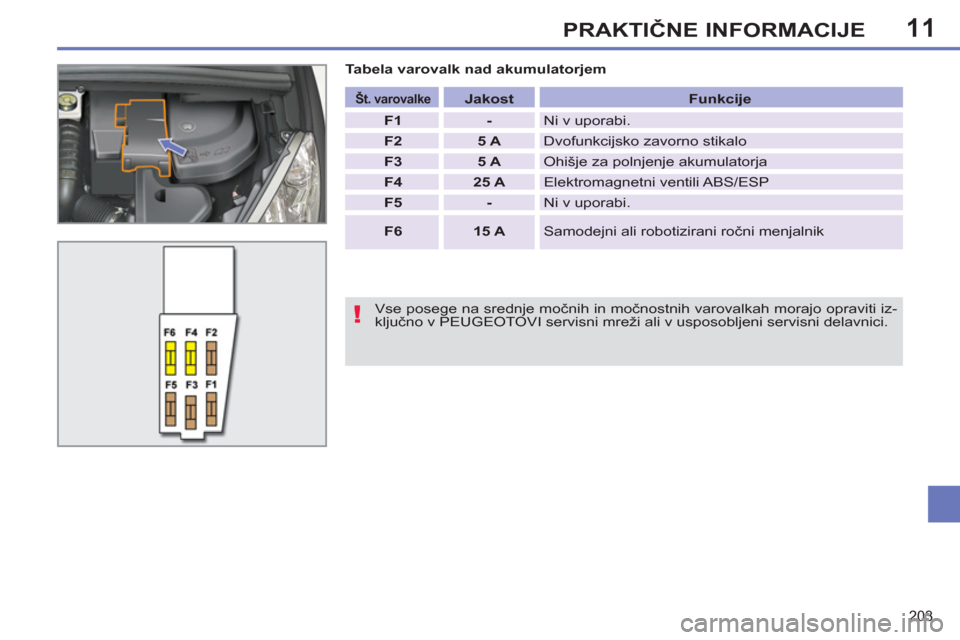

Tabela varovalk nad akumulatorjem
Vse posege na srednje močnih in močnostnih varovalkah morajo opraviti iz-
ključno v PEUGEOTOVI servisni mreži ali v usposobljeni servisni delavnici.
Št. varovalke
Jakost
Funkcije
F1
-
Ni v uporabi.
F2
5 A
Dvofunkcijsko zavorno stikalo
F3
5 A
Ohišje za polnjenje akumulatorja
F4
25 A
Elektromagnetni ventili ABS/ESP
F5
-
Ni v uporabi.
F6
15 A
Samodejni ali robotizirani ročni menjalnik
Page 206 of 356
11
!
i
i
204
PRAKTIČNE INFORMACIJE

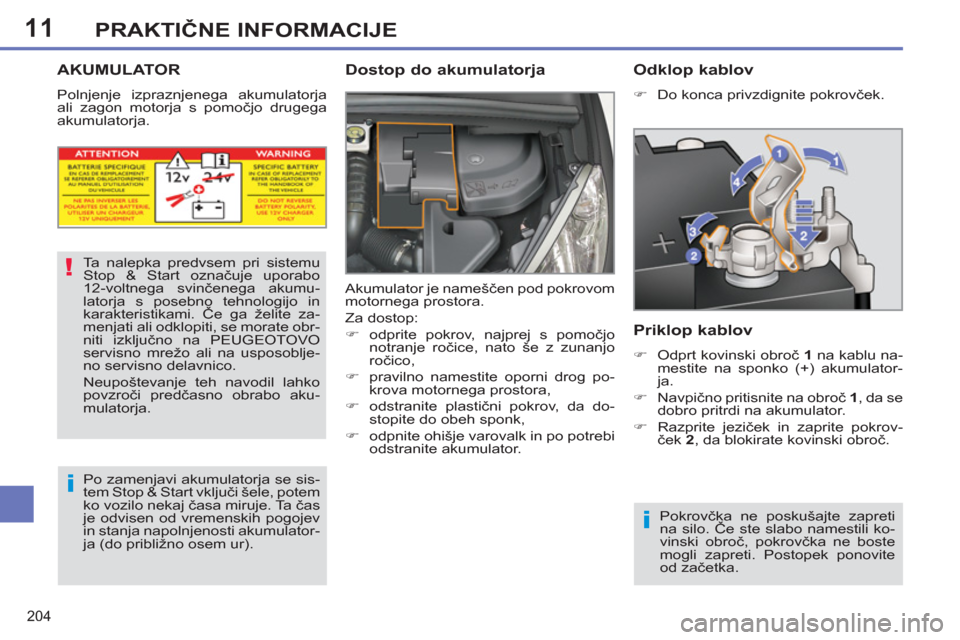

AKUMULATOR
Polnjenje izpraznjenega akumulatorja
ali zagon motorja s pomočjo drugega
akumulatorja.
Dostop do akumulatorja
Akumulator je nameščen pod pokrovom
motornega prostora.
Za dostop:
)
odprite pokrov, najprej s pomočjo
notranje ročice, nato še z zunanjo
ročico,
)
pravilno namestite oporni drog po-
krova motornega prostora,
)
odstranite plastični pokrov, da do-
stopite do obeh sponk,
)
odpnite ohišje varovalk in po potrebi
odstranite akumulator.
Ta nalepka predvsem pri sistemu
Stop & Start označuje uporabo
12-voltnega svinčenega akumu-
latorja s posebno tehnologijo in
karakteristikami. Če ga želite za-
menjati ali odklopiti, se morate obr-
niti izključno na PEUGEOTOVO
servisno mrežo ali na usposoblje-
no servisno delavnico.
Neupoštevanje teh navodil lahko
povzroči predčasno obrabo aku-
mulatorja.
Po zamenjavi akumulatorja se sis-
tem Stop & Start vključi šele, potem
ko vozilo nekaj časa miruje. Ta čas
je odvisen od vremenskih pogojev
in stanja napolnjenosti akumulator-
ja (do približno osem ur). Pokrovčka ne poskušajte zapreti
na silo. Če ste slabo namestili ko-
vinski obroč, pokrovčka ne boste
mogli zapreti. Postopek ponovite
od začetka.
Odklop kablov
)
Do konca privzdignite pokrovček.
Priklop kablov
)
Odprt kovinski obroč 1
na kablu na-
mestite na sponko (+) akumulator-
ja.
)
Navpično pritisnite na obroč 1
, da se
dobro pritrdi na akumulator.
)
Razprite jeziček in zaprite pokrov-
ček 2
, da blokirate kovinski obroč.
Page 207 of 356
11
i
i
!
PRAKTIČNE INFORMACIJE
Akumulatorji vsebujejo škodljive
snovi kot sta žveplena kislina in
svinec. Ne smete jih odvreči kot
gospodinjske odpadke, ampak v
skladu z zakonskimi predpisi.
Izrabljene baterije in akumulatorje
odvrzite na mestih, ki so temu na-
menjena.
Če vozila ne uporabljate več kot
mesec dni, je priporočljivo, da iz-
ključite akumulator.
Polnjenje akumulatorja
s polnilnikom
Če želite napolniti akumulator sis-
tema Stop & Start, ga ni potrebno
odklopiti.
)
Odklopite akumulator.
)
Upoštevajte proizvajalčeva navodila
za uporabo polnilnika.
)
Priključite akumulator tako, da naj-
prej nataknete sponko (-).
)
Preverite stanje sponk in kabelskih
čevljev. Če so oksidirani (belkasta ali
zelenkasta prevleka), jih odstranite
in očistite.

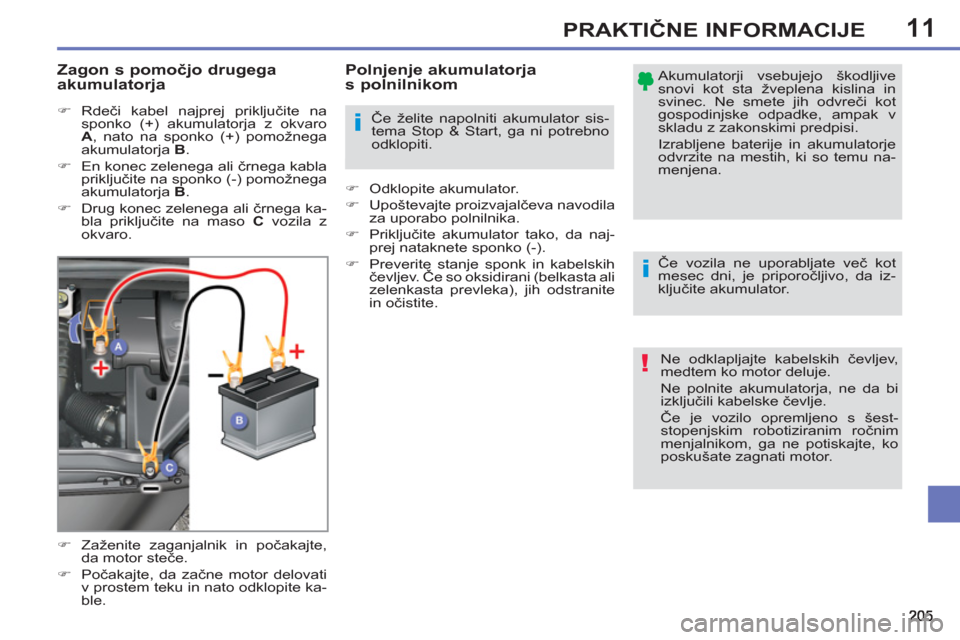

Zagon s pomočjo drugega
akumulatorja
)
Rdeči kabel najprej priključite na
sponko (+) akumulatorja z okvaro
A
, nato na sponko (+) pomožnega
akumulatorja B
.
)
En konec zelenega ali črnega kabla
priključite na sponko (-) pomožnega
akumulatorja B
.
)
Drug konec zelenega ali črnega ka-
bla priključite na maso C
vozila z
okvaro.
)
Zaženite zaganjalnik in počakajte,
da motor steče.
)
Počakajte, da začne motor delovati
v prostem teku in nato odklopite ka-
ble.
Ne odklapljajte kabelskih čevljev,
medtem ko motor deluje.
Ne polnite akumulatorja, ne da bi
izključili kabelske čevlje.
Če je vozilo opremljeno s šest-
stopenjskim robotiziranim ročnim
menjalnikom, ga ne potiskajte, ko
poskušate zagnati motor.

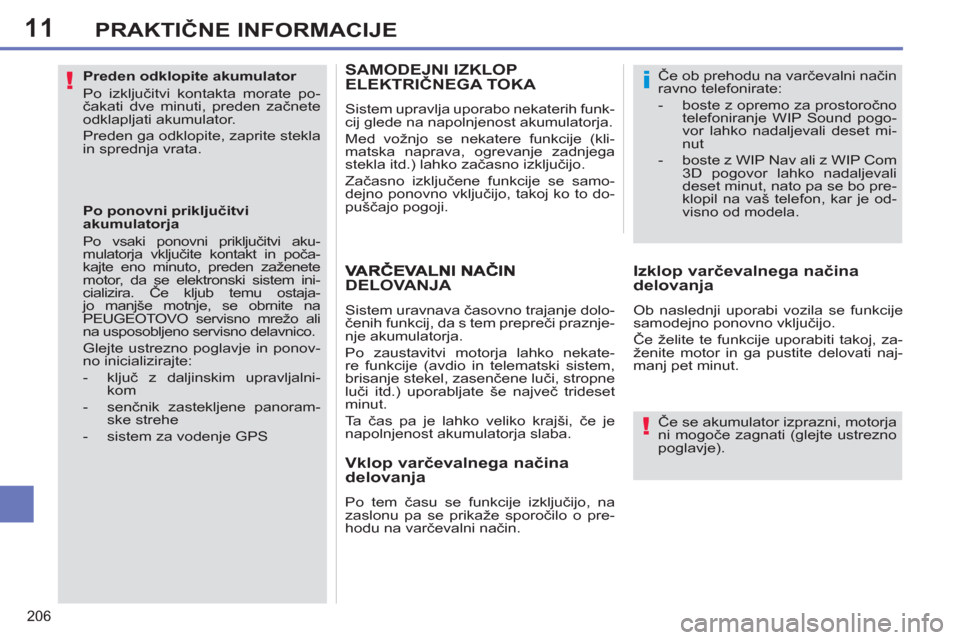

Page 208 of 356
11
!
!
i
206
PRAKTIČNE INFORMACIJE
Preden odklopite akumulator
Po izključitvi kontakta morate po-
čakati dve minuti, preden začnete
odklapljati akumulator.
Preden ga odklopite, zaprite stekla
in sprednja vrata.
Po ponovni priključitvi
akumulatorja
Po vsaki ponovni priključitvi aku-
mulatorja vključite kontakt in poča-
kajte eno minuto, preden zaženete
motor, da se elektronski sistem ini-
cializira. Če kljub temu ostaja-
jo manjše motnje, se obrnite na
PEUGEOTOVO servisno mrežo ali
na usposobljeno servisno delavnico.
Glejte ustrezno poglavje in ponov-
no inicializirajte:
- ključ z daljinskim upravljalni-
kom
- senčnik zastekljene panoram-
ske strehe
- sistem za vodenje GPS
Če se akumulator izprazni, motorja
ni mogoče zagnati (glejte ustrezno
poglavje). Če ob prehodu na varčevalni način
ravno telefonirate:
- boste z opremo za prostoročno
telefoniranje WIP Sound pogo-
vor lahko nadaljevali deset mi-
nut
- boste z WIP Nav ali z WIP Com
3D pogovor lahko nadaljevali
deset minut, nato pa se bo pre-
klopil na vaš telefon, kar je od-
visno od modela.
DELOVANJA
Sistem uravnava časovno trajanje dolo-
čenih funkcij, da s tem prepreči praznje-
nje akumulatorja.
Po zaustavitvi motorja lahko nekate-
re funkcije (avdio in telematski sistem,
brisanje stekel, zasenčene luči, stropne
luči itd.) uporabljate še največ trideset
minut.
Ta čas pa je lahko veliko krajši, če je
napolnjenost akumulatorja slaba.
Izklop varčevalnega načina
delovanja
Ob naslednji uporabi vozila se funkcije
samodejno ponovno vključijo.
Če želite te funkcije uporabiti takoj, za-
ženite motor in ga pustite delovati naj-
manj pet minut.
Vklop varčevalnega načina
delovanja
Po tem času se funkcije izključijo, na
zaslonu pa se prikaže sporočilo o pre-
hodu na varčevalni način.
SAMODEJNI IZKLOPELEKTRIČNEGA TOKA
Sistem upravlja uporabo nekaterih funk-
cij glede na napolnjenost akumulatorja.
Med vožnjo se nekatere funkcije (kli-
matska naprava, ogrevanje zadnjega
stekla itd.) lahko začasno izključijo.
Začasno izključene funkcije se samo-
dejno ponovno vključijo, takoj ko to do-
puščajo pogoji.
Page 209 of 356
11
i
207
PRAKTIČNE INFORMACIJE

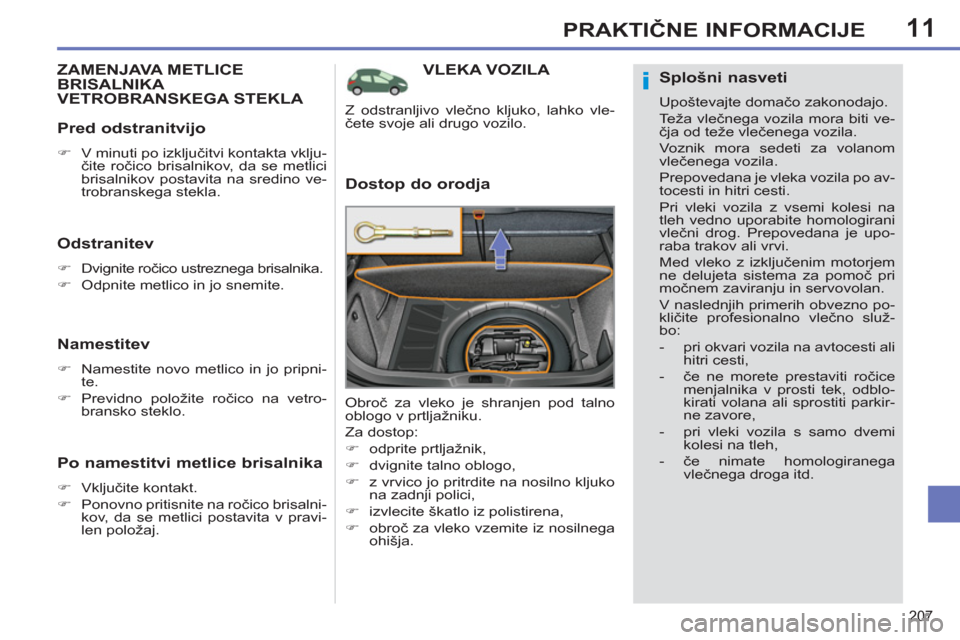

VLEKA VOZILA
Dostop do orodja
Obroč za vleko je shranjen pod talno
oblogo v prtljažniku.
Za dostop:
)
odprite prtljažnik,
)
dvignite talno oblogo,
)
z vrvico jo pritrdite na nosilno kljuko
na zadnji polici,
)
izvlecite škatlo iz polistirena,
)
obroč za vleko vzemite iz nosilnega
ohišja.
Z odstranljivo vlečno kljuko, lahko vle-
čete svoje ali drugo vozilo.
ZAMENJAVA METLICEBRISALNIKA VETROBRANSKEGA STEKLA
Odstranitev
)
Dvignite ročico ustreznega brisalnika.
)
Odpnite metlico in jo snemite.
Namestitev
)
Namestite novo metlico in jo pripni-
te.
)
Previdno položite ročico na vetro-
bransko steklo.
Pred odstranitvijo
)
V minuti po izključitvi kontakta vklju-
čite ročico brisalnikov, da se metlici
brisalnikov postavita na sredino ve-
trobranskega stekla.
Po namestitvi metlice brisalnika
)
Vključite kontakt.
)
Ponovno pritisnite na ročico brisalni-
kov, da se metlici postavita v pravi-
len položaj.
Splošni nasveti
Upoštevajte domačo zakonodajo.
Teža vlečnega vozila mora biti ve-
čja od teže vlečenega vozila.
Voznik mora sedeti za volanom
vlečenega vozila.
Prepovedana je vleka vozila po av-
tocesti in hitri cesti.
Pri vleki vozila z vsemi kolesi na
tleh vedno uporabite homologirani
vlečni drog. Prepovedana je upo-
raba trakov ali vrvi.
Med vleko z izključenim motorjem
ne delujeta sistema za pomoč pri
močnem zaviranju in servovolan.
V naslednjih primerih obvezno po-
kličite profesionalno vlečno služ-
bo:
- pri okvari vozila na avtocesti ali
hitri cesti,
- če ne morete prestaviti ročice
menjalnika v prosti tek, odblo-
kirati volana ali sprostiti parkir-
ne zavore,
- pri vleki vozila s samo dvemi
kolesi na tleh,
- če nimate homologiranega
vlečnega droga itd.
Page 210 of 356
11
i
208
PRAKTIČNE INFORMACIJE

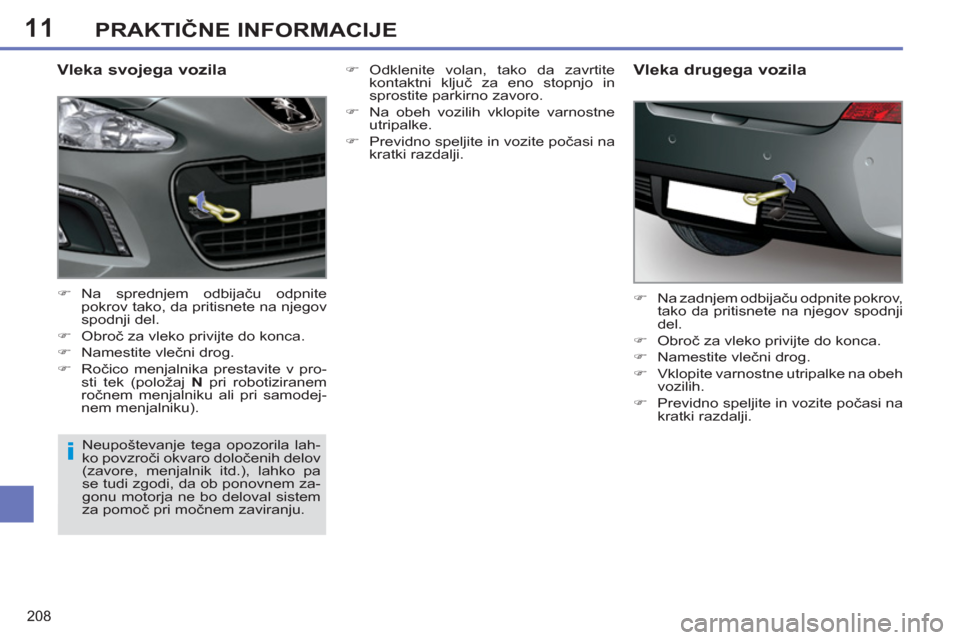

Vleka svojega vozila
)
Na sprednjem odbijaču odpnite
pokrov tako, da pritisnete na njegov
spodnji del.
)
Obroč za vleko privijte do konca.
)
Namestite vlečni drog.
)
Ročico menjalnika prestavite v pro-
sti tek (položaj N
pri robotiziranem
ročnem menjalniku ali pri samodej-
nem menjalniku).
)
Na zadnjem odbijaču odpnite pokrov,
tako da pritisnete na njegov spodnji
del.
)
Obroč za vleko privijte do konca.
)
Namestite vlečni drog.
)
Vklopite varnostne utripalke na obeh
vozilih.
)
Previdno speljite in vozite počasi na
kratki razdalji.
Vleka drugega vozila
Neupoštevanje tega opozorila lah-
ko povzroči okvaro določenih delov
(zavore, menjalnik itd.), lahko pa
se tudi zgodi, da ob ponovnem za-
gonu motorja ne bo deloval sistem
za pomoč pri močnem zaviranju.
)
Odklenite volan, tako da zavrtite
kontaktni ključ za eno stopnjo in
sprostite parkirno zavoro.
)
Na obeh vozilih vklopite varnostne
utripalke.
)
Previdno speljite in vozite počasi na
kratki razdalji.
