Page 41 of 382
1
39

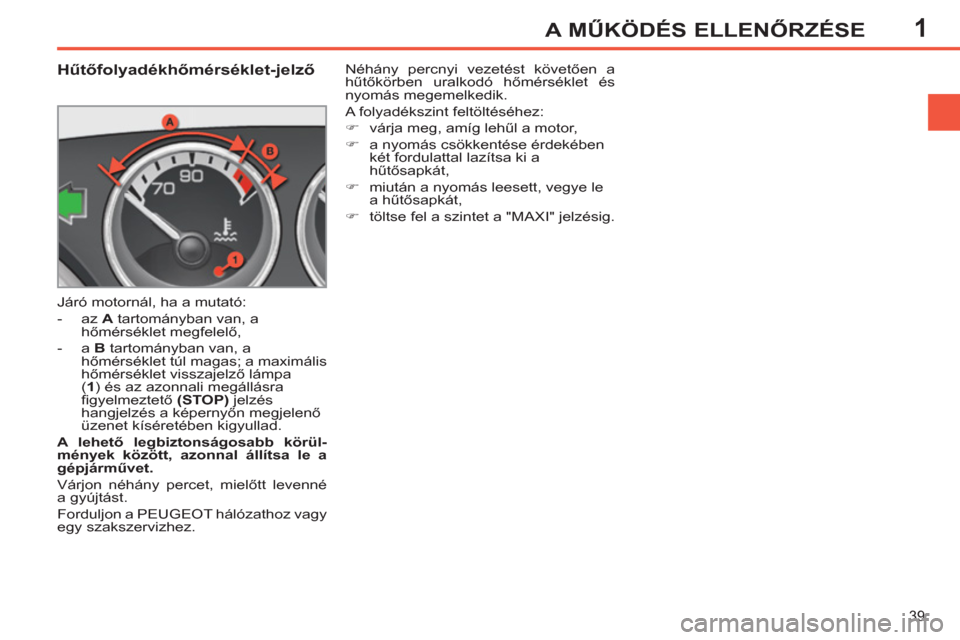

A MŰKÖDÉS ELLENŐRZÉSE
Hűtőfolyadékhőmérséklet-jelző
Járó motornál, ha a mutató:
- az A
tartományban van, a
hőmérséklet megfelelő,
- a B
tartományban van, a
hőmérséklet túl magas; a maximális
hőmérséklet visszajelző lámpa
( 1
) és az azonnali megállásra
fi gyelmeztető (STOP)
jelzés
hangjelzés a képernyőn megjelenő
üzenet kíséretében kigyullad.
A lehető legbiztonságosabb körül-
mények között, azonnal állítsa le a
gépjárművet.
Várjon néhány percet, mielőtt levenné
a gyújtást.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez. Néhány percnyi vezetést követően a
hűtőkörben uralkodó hőmérséklet és
nyomás megemelkedik.
A folyadékszint feltöltéséhez:
)
várja meg, amíg lehűl a motor,
)
a nyomás csökkentése érdekében
két fordulattal lazítsa ki a
hűtősapkát,
)
miután a nyomás leesett, vegye le
a hűtősapkát,
)
töltse fel a szintet a "MAXI" jelzésig.
Page 42 of 382
1
40

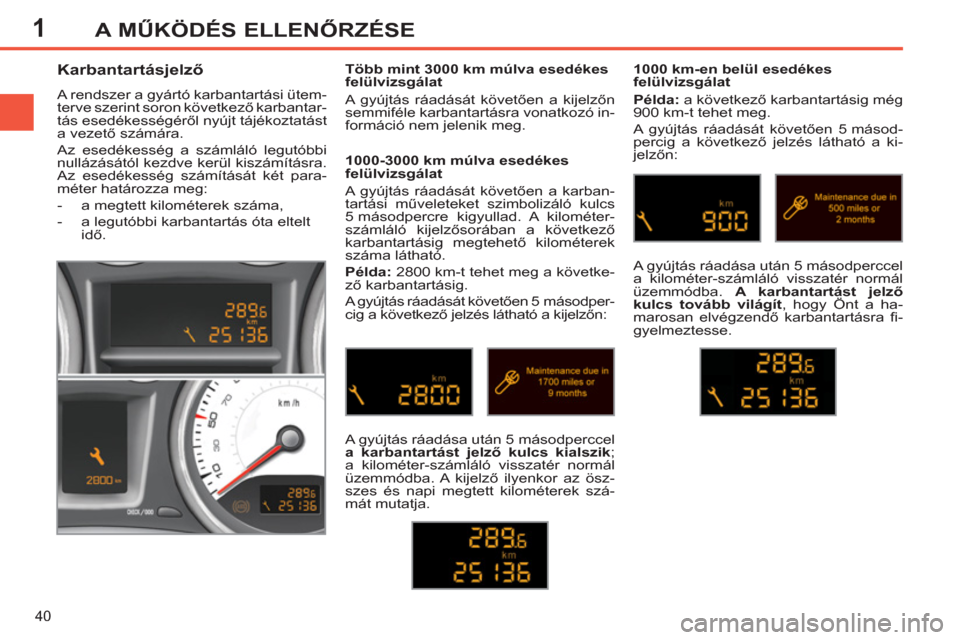

A MŰKÖDÉS ELLENŐRZÉSE
Karbantartásjelző
A rendszer a gyártó karbantartási ütem-
terve szerint soron következő karbantar-
tás esedékességéről nyújt tájékoztatást
a vezető számára.
Az esedékesség a számláló legutóbbi
nullázásától kezdve kerül kiszámításra.
Az esedékesség számítását két para-
méter határozza meg:
- a megtett kilométerek száma,
- a legutóbbi karbantartás óta eltelt
idő.
1000-3000 km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a karban-
tartási műveleteket szimbolizáló kulcs
5 másodpercre kigyullad. A kilométer-
számláló kijelzősorában a következő
karbantartásig megtehető kilométerek
száma látható.
Példa:
2800 km-t tehet meg a követke-
ző karbantartásig.
A gyújtás ráadását követően 5 másodper-
cig a következő jelzés látható a kijelzőn:
A gyújtás ráadása után 5 másodperccel
a karbantartást jelző kulcs kialszik
;
a kilométer-számláló visszatér normál
üzemmódba. A kijelző ilyenkor az ösz-
szes és napi megtett kilométerek szá-
mát mutatja.
1000 km-en belül esedékes
felülvizsgálat
Példa:
a következő karbantartásig még
900 km-t tehet meg.
A gyújtás ráadását követően 5 másod-
percig a következő jelzés látható a ki-
jelzőn:
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba. A karbantartást jelző
kulcs tovább világít
, hogy Önt a ha-
marosan elvégzendő karbantartásra fi -
gyelmeztesse.
Több mint 3000 km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a kijelzőn
semmiféle karbantartásra vonatkozó in-
formáció nem jelenik meg.
Page 43 of 382
1
41

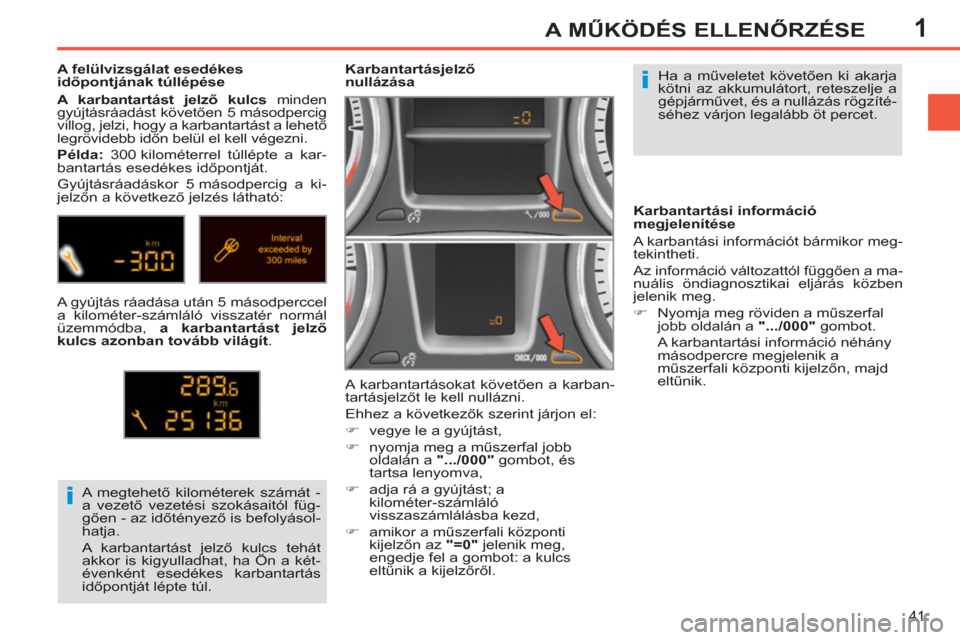

A MŰKÖDÉS ELLENŐRZÉSE
Ha a műveletet követően ki akarja
kötni az akkumulátort, reteszelje a
gépjárművet, és a nullázás rögzíté-
séhez várjon legalább öt percet.
Karbantartásjelző
nullázása
A karbantartásokat követően a karban-
tartásjelzőt le kell nullázni.
Ehhez a következők szerint járjon el:
)
vegye le a gyújtást,
)
nyomja meg a műszerfal jobb
oldalán a ".../000"
gombot, és
tartsa lenyomva,
)
adja rá a gyújtást; a
kilométer-számláló
visszaszámlálásba kezd,
)
amikor a műszerfali központi
kijelzőn az "=0"
jelenik meg,
engedje fel a gombot: a kulcs
eltűnik a kijelzőről. A megtehető kilométerek számát -
a vezető vezetési szokásaitól füg-
gően - az időtényező is befolyásol-
hatja.
A karbantartást jelző kulcs tehát
akkor is kigyulladhat, ha Ön a két-
évenként esedékes karbantartás
időpontját lépte túl.
A felülvizsgálat esedékes
időpontjának túllépése
A karbantartást jelző kulcs
minden
gyújtásráadást követően 5 másodpercig
villog, jelzi, hogy a karbantartást a lehető
legrövidebb idő
n belül el kell végezni.
Példa:
300 kilométerrel túllépte a kar-
bantartás esedékes időpontját.
Gyújtásráadáskor 5 másodpercig a ki-
jelzőn a következő jelzés látható:
A gyújtás ráadása után 5 másodperccel
a kilométer-számláló visszatér normál
üzemmódba, a karbantartást jelző
kulcs azonban tovább világít
.
Karbantartási információ
megjelenítése
A karbantási információt bármikor meg-
tekintheti.
Az információ változattól függően a ma-
nuális öndiagnosztikai eljárás közben
jelenik meg.
)
Nyomja meg röviden a műszerfal
jobb oldalán a ".../000"
gombot.
A karbantartási információ néhány
másodpercre megjelenik a
műszerfali központi kijelzőn, majd
eltűnik.
Page 44 of 382
1
42
A MŰKÖDÉS ELLENŐRZÉSE
Az olajszint ellenőrzése csak abban
az esetben ad megbízható ered-
ményt, ha azt vízszintes talajon álló
gépkocsin, legalább 30 perccel a mo-
tor leállítását követően hajtja végre.
Motorolajszint-jelző
A jelzés gyújtásráadáskor, a karbantar-
tási információt követően jelenik meg
néhány másodpercre.
Megfelelő olajszint
Olajhiány
Az olajszintmérő rendellenessége
Olajszintmérő pálca
A szervizlámpával együtt működésbe
lépő, hangjelzés és a többfunkciós kép-
ernyőn megjelenő üzenet kíséretében
villogó "OIL"
felirat jelzi.
Ha az olajszintmérő pálcával elvégzett
ellenőrzés is alacsonyabb szintet mu-
tat a szükségesnél, a motor károsodá-
sának elkerülése érdekében feltétlenül
végezze el a feltöltést. A villogó "OIL--"
felirat jelzi. Forduljon a
PEUGEOT hálózathoz vagy egy szak-
szervizhez.
A motortípustól függően eltérő helyen
elhelyezett olajszintmérő pálcára és a
feltöltőnyílásra vonatkozó információ-
kért lapozza fel az "Ellenőrzések" c. fe-
jezetet.
A pálcán 2 szélső szintérték
látható:
- A
= maximum; ezt
a szintet soha ne
lépje túl (fennáll a
motor károsodásának
veszélye),
- B
= minimum;
töltse fel a szintet
a feltöltőnyíláson
keresztül a gépjármű
motortípusához előírt
motorolajjal.
Page 45 of 382
1
43
A MŰKÖDÉS ELLENŐRZÉSE
Kilométer-számlálók
A gyújtás levételét követően, a veze-
tőoldali ajtó nyitásakor és a gépjármű
reteszelésekor és kireteszelésekor az
összes és a napi kilométerek száma
harminc másodpercig látható.
Összkilométer-számláló
Napi kilométer-számláló
)
Ráadott gyújtásnál a számláló
nullázódásáig tartsa lenyomva a
gombot.
Manuális diagnosztika (Check)
A funkció lehetővé teszi a gépjármű
állapotának ellenőrzését (aktív fi gyel-
meztetések megjelenítése), valamint a
karbantartási információ megtekintését.
)
A diagnosztika kézi indításához
járó motornál nyomja meg röviden
a kombinált kijelző "CHECK/000"
gombját. Ha a rendszer nem érzékelt rendelle-
nességet, a műszerfali központi kijelzőn
a "CHECK OK"
üzenet jelenik meg.
Ha a rendszer "súlyos" hibát érzékelt, a
műszerfali központi kijelzőn az érintett
funkciók fi gyelmeztető visszajelzései je-
lennek meg. Ellenőriztesse a PEUGEOT
hálózatban vagy egy szakszervizben. Ha a rendszer "jelentéktelen" rendelle-
nességet érzékelt, a műszerfali közpon-
ti kijelzőn először az érintett funkciók
fi gyelmeztető visszajelzései, majd a
"CHECK OK"
üzenet jelenik meg. For-
duljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
A rendszer a számláló nullázása óta
megtett távolságot méri. A rendszer a gépjármű által megtett össz-
távolságot méri az első forgalomba he-
lyezéstől kezdődően.
Page 46 of 382
1
44

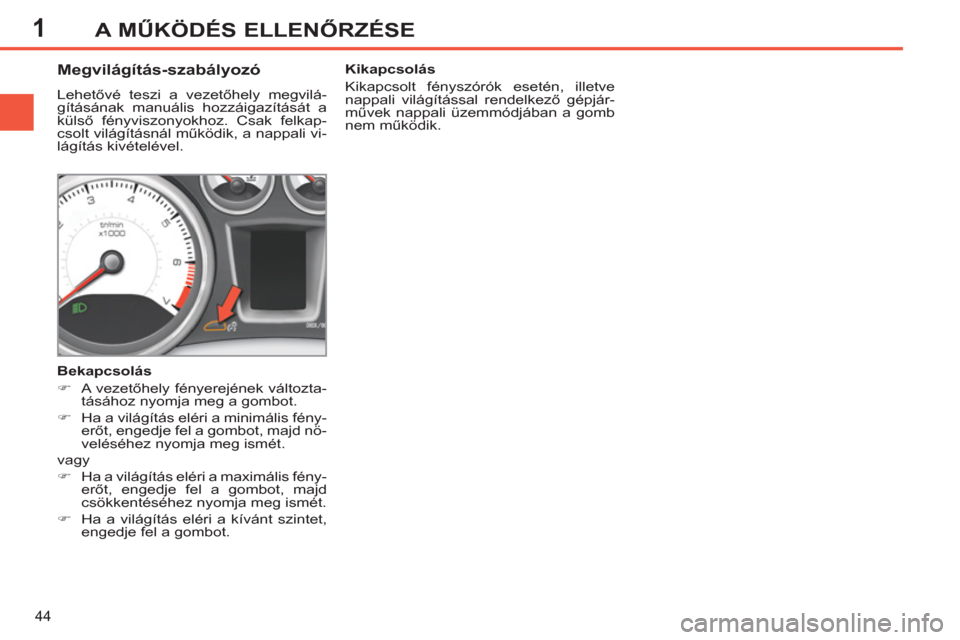

A MŰKÖDÉS ELLENŐRZÉSE
Megvilágítás-szabályozó
Lehetővé teszi a vezetőhely megvilá-
gításának manuális hozzáigazítását a
külső fényviszonyokhoz. Csak felkap-
csolt világításnál működik, a nappali vi-
lágítás kivételével.
Bekapcsolás
)
A vezetőhely fényerejének változta-
tásához nyomja meg a gombot.
)
Ha a világítás eléri a minimális fény-
erőt, engedje fel a gombot, majd nö-
veléséhez nyomja meg ismét.
vagy
)
Ha a világítás eléri a maximális fény-
erőt, engedje fel a gombot, majd
csökkentéséhez nyomja meg ismét.
)
Ha a világítás eléri a kívánt szintet,
engedje fel a gombot.
Kikapcsolás
Kikapcsolt fényszórók esetén, illetve
nappali világítással rendelkező gépjár-
művek nappali üzemmódjában a gomb
nem működik.
Page 47 of 382
2
45
TÖBBFUNKCIÓS KÉPERNYŐK
Kijelzés a képernyőn
Kontextustól függően az alábbi informá-
ciókat jeleníti meg:
- pontos idő,
- dátum,
- külső hőmérséklet légkondicionáló
esetén (jeges út veszélye esetén az
érték villog),
- fedélzeti számítógép,
- fi gyelmeztető üzenetek,
- a kijelző és a gépjármű berendezé-
seinek paraméterező menüje.
"A" MONOKRÓM KÉPERNYŐ(WIP SOUND NÉLKÜL)
Vezérlőgombok
Főmenü
A képernyő kezeléséhez három gomb
áll rendelkezésére:
- "ESC":
kilépés az éppen folyamat-
ban lévő műveletből,
- "MENU":
menük és almenük meg-
jelenítése,
- "OK":
a kívánt menü vagy almenü
kiválasztása.
)
A főmenü
különböző menüinek
megjelenítéséhez nyomja meg a
"MENU"
gombot:
- a gépjármű konfi gurálása,
- opciók,
- a kijelző konfi gurálása,
- nyelvek,
- mértékegységek.
)
A kívánt menü kiválasztásához
nyomja meg az "OK"
gombot.
Page 48 of 382
2
46

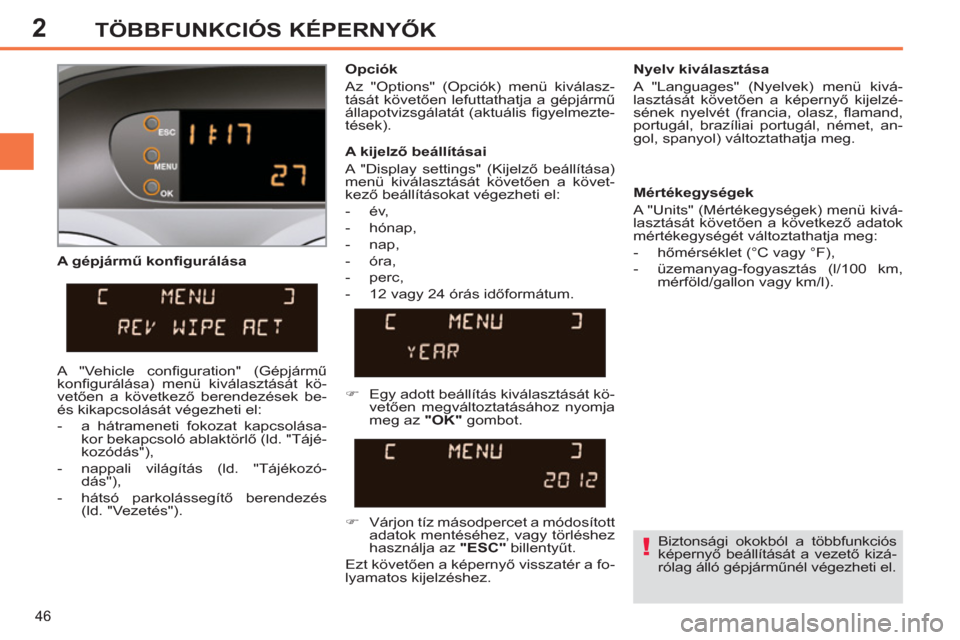

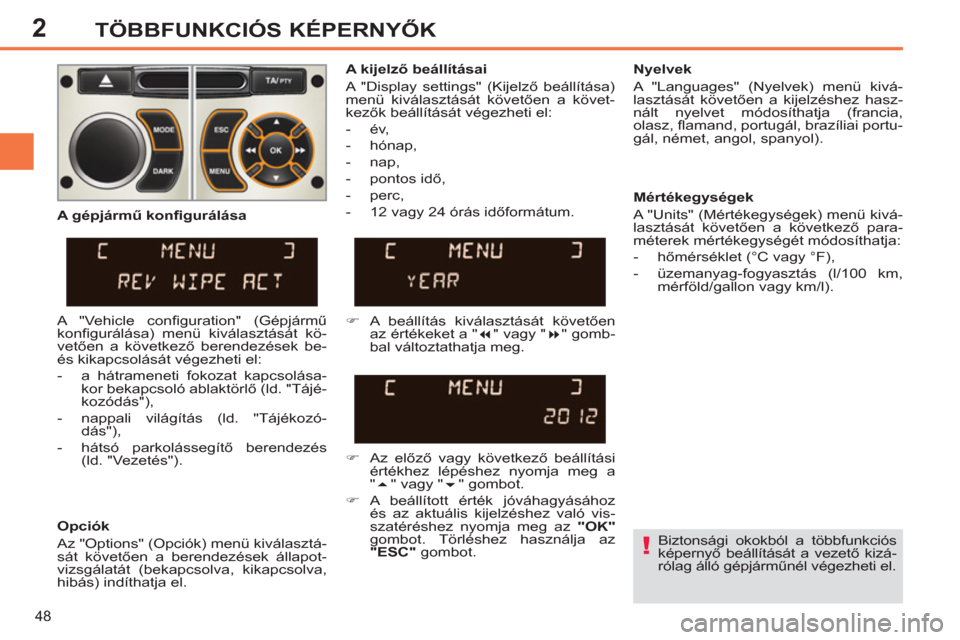

TÖBBFUNKCIÓS KÉPERNYŐK
A gépjármű konfi gurálása
Opciók
Az "Options" (Opciók) menü kiválasz-
tását követően lefuttathatja a gépjármű
állapotvizsgálatát (aktuális fi gyelmezte-
tések).
Nyelv kiválasztása
A "Languages" (Nyelvek) menü kivá-
lasztását követően a képernyő kijelzé-
sének nyelvét (francia, olasz, fl amand,
portugál, brazíliai portugál, német, an-
gol, spanyol) változtathatja meg.
A kijelző beállításai
A "Display settings" (Kijelző beállítása)
menü kiválasztását követően a követ-
kező beállításokat végezheti el:
- év,
- hónap,
- nap,
- óra,
- perc,
- 12 vagy 24 órás időformátum.
Mértékegységek
A "Units" (Mértékegységek) menü kivá-
lasztását követően a következő adatok
mértékegységét változtathatja meg:
- hőmérséklet (°C vagy °F),
- üzemanyag-fogyasztás (l/100 km,
mérföld/gallon vagy km/l).
)
Egy adott beállítás kiválasztását kö-
vetően megváltoztatásához nyomja
meg az "OK"
gombot.
)
Várjon tíz másodpercet a módosított
adatok mentéséhez, vagy törléshez
használja az "ESC"
billentyűt.
Ezt követően a képernyő visszatér a fo-
lyamatos kijelzéshez.
A "Vehicle confi guration" (Gépjármű
konfi gurálása) menü kiválasztását kö-
vetően a következő berendezések be-
és kikapcsolását végezheti el:
- a hátrameneti fokozat kapcsolása-
kor bekapcsoló ablaktörlő (ld. "Tájé-
kozódás"),
- nappali világítás (ld. "Tájékozó-
dás"),
- hátsó parkolássegítő berendezés
(ld. "Vezetés").
Biztonsági okokból a többfunkciós
képernyő beállítását a vezető kizá-
rólag álló gépjárműnél végezheti el.
Page 49 of 382
2
47

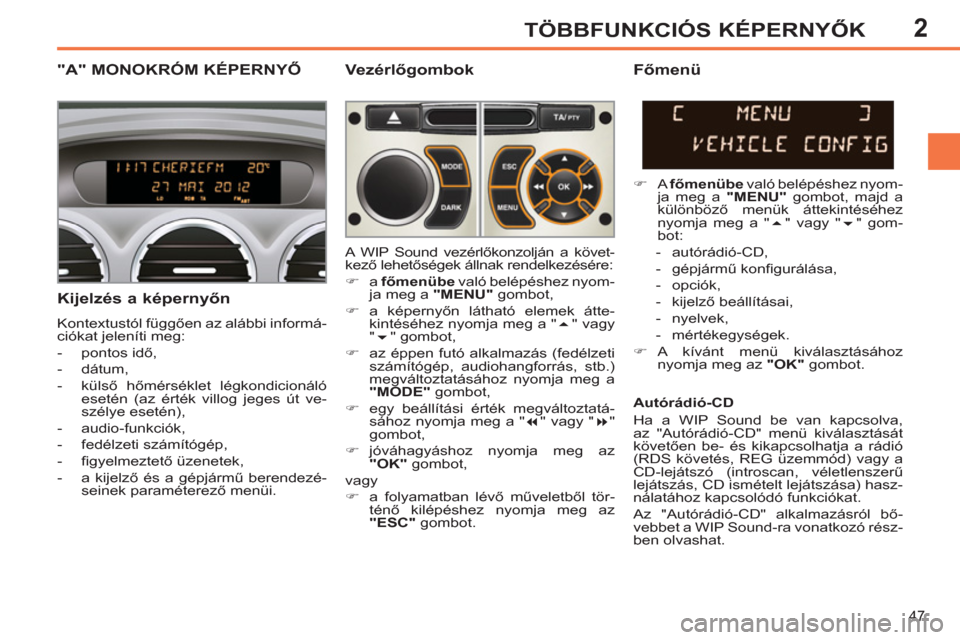

TÖBBFUNKCIÓS KÉPERNYŐK
"A" MONOKRÓM KÉPERNYŐ
Vezérlőgombok
Kijelzés a képernyőn
Kontextustól függően az alábbi informá-
ciókat jeleníti meg:
- pontos idő,
- dátum,
- külső hőmérséklet légkondicionáló
esetén (az érték villog jeges út ve-
szélye esetén),
- audio-funkciók,
- fedélzeti számítógép,
- fi gyelmeztető üzenetek,
- a kijelző és a gépjármű berendezé-
seinek paraméterező menüi.
Főmenü
)
A főmenübe
való belépéshez nyom-
ja meg a "MENU"
gombot, majd a
különböző menük áttekintéséhez
nyomja meg a "
" vagy "
" gom-
bot:
- autórádió-CD,
- gépjármű konfi gurálása,
- opciók,
- kijelző beállításai,
- nyelvek,
- mértékegységek.
)
A kívánt menü kiválasztásához
nyomja meg az "OK"
gombot. A WIP Sound vezérlőkonzolján a követ-
kező lehetőségek állnak rendelkezésére:
)
a főmenübe
való belépéshez nyom-
ja meg a "MENU"
gombot,
)
a képernyőn látható elemek átte-
kintéséhez nyomja meg a "
" vagy
"
" gombot,
)
az éppen futó alkalmazás (fedélzeti
számítógép, audiohangforrás, stb.)
megváltoztatásához nyomja meg a
"MODE"
gombot,
)
egy beállítási érték megváltoztatá-
sához nyomja meg a "
" vagy "
"
gombot,
)
jóváhagyáshoz nyomja meg az
"OK"
gombot,
vagy
)
a folyamatban lévő műveletből tör-
ténő kilépéshez nyomja meg az
"ESC"
gombot.
Autórádió-CD
Ha a WIP Sound be van kapcsolva,
az "Autórádió-CD" menü kiválasztását
követően be- és kikapcsolhatja a rádió
(RDS követés, REG üzemmód) vagy a
CD-lejátszó (introscan, véletlenszerű
lejátszás, CD ismételt lejátszása) hasz-
nálatához kapcsolódó funkciókat.
Az "Autórádió-CD" alkalmazásról bő-
vebbet a WIP Sound-ra vonatkozó rész-
ben olvashat.
Page 50 of 382
2
48
TÖBBFUNKCIÓS KÉPERNYŐK
Biztonsági okokból a többfunkciós
képernyő beállítását a vezető kizá-
rólag álló gépjárműnél végezheti el.
A kijelző beállításai
A "Display settings" (Kijelző beállítása)
menü kiválasztását követően a követ-
kezők beállítását végezheti el:
- év,
- hónap,
- nap,
- pontos idő,
- perc,
- 12 vagy 24 órás időformátum.
Nyelvek
A "Languages" (Nyelvek) menü kivá-
lasztását követően a kijelzéshez hasz-
nált nyelvet módosíthatja (francia,
olasz, fl amand, portugál, brazíliai portu-
gál, német, angol, spanyol).
Mértékegységek
A "Units" (Mértékegységek) menü kivá-
lasztását követően a következő para-
méterek mértékegységét módosíthatja:
- hőmérséklet (°C vagy °F),
- üzemanyag-fogyasztás (l/100 km,
mérföld/gallon vagy km/l).
)
A beállítás kiválasztását követően
az értékeket a "
" vagy "
" gomb-
bal változtathatja meg.
)
Az előző vagy következő beállítási
értékhez lépéshez nyomja meg a
"
" vagy "
" gombot.
)
A beállított érték jóváhagyásához
és az aktuális kijelzéshez való vis-
szatéréshez nyomja meg az "OK"
gombot. Törléshez használja az
"ESC"
gombot.
A gépjármű konfi gurálása
Opciók
Az "Options" (Opciók) menü kiválasztá-
sát követően a berendezések állapot-
vizsgálatát (bekapcsolva, kikapcsolva,
hibás) indíthatja el. A "Vehicle confi guration" (Gépjármű
konfi gurálása) menü kiválasztását kö-
vetően a következő berendezések be-
és kikapcsolását végezheti el:
- a hátrameneti fokozat kapcsolása-
kor bekapcsoló ablaktörlő (ld. "Tájé-
kozódás"),
- nappali világítás (ld. "Tájékozó-
dás"),
- hátsó parkolássegítő berendezés
(ld. "Vezetés").
