349
04 АУДИОСИСТЕМА
Последовательными нажатиями
на кнопку SOURCE ("Источник
аудиосигнала") выделитерадиоприемник.
Нажмите на клавишу BAND A
ST
для выбора одного из диапазонов:
FM
1, FM2, FMast, AM.
Кратко нажмите на одн
у из
кнопок, чтобы запустить режим
автоматической настройки на радиостанции.
Нажмите на одну из кнопок, чтобы
п
ровести настроки вручную в
верхнем или нижнем диапазоне.
Нажмите на кнопк
у LIST REFRESH,
чтобы ознакомиться с перечнем
местных радиостанций (не более 30).
Для обновления этого перечня,
удерживайте нажатие на кнопку
более двух секунд.
Внешние препятствия (холмы, здания, туннели, гаражи, подземные сооружения...) способныухудшить качество приема радиосигнала, в том числе и принимаемого в режиме отслеживания
местных радиостанций, вещающих в стандарте RDS. Падение качества приема из-за помех -
естественное явление, оно ни в коей мере не не означает ухудшения качеств радиоприемника.
RDS
РАДИОПРИЕМНИК
ВЫБОР РАДИОСТАНЦИИ
Нажмите на клавишу MENU.
Вы
берите AUDIO FUNCTIONS и
нажмите на OK.
Выберите функцию FM WAVEBAND
PREFERENCES ("предпочитаемые станции FM-диапазона") и нажмите на OK.
Выберите ACTIVATE FREQUENCY FOLLOWING (RDS) ("активировать режим
отслеживания частоты RDS") и нажмите на OK.На дисплее появится аббревиатура RDS.
Включите радиоприемник и нажмите на OK чтобы
активировать / отключить режим RDS.
Если на дисплее присутствует символ RDS, Вы сможете продолжать прослушиваниестанции, на которую настроены. Но может случиться и так, что вещающая в стандарте RDS станция перестанет прослушиваться, поскольку ее вещательная сеть
не покрывает всей территории страны, по которой Вы проезжаете. Поэтому, в случаеслабого приема, происходит переключение на региональную станцию.
Page 352 of 382
350
04 АУДИОСИСТЕМА
В дисковод следует устанавливать компакт-диски только круглой формы. Некоторые системы защиты записей от пиратского использования,
присутствующие на оригинальных или самостоятельно скопированных
компакт-дисках, могут генерировать нарушения в работе аудиосистемы вне
зависимости от качества CD-проигрывателя.
Проигрывание диска или компиляции треков MP3 происходит автоматически
сразу после загрузки в дисковод, не нажимая на клавишу извлечения EJECT.
CD
ПРОСЛУШИВАНИЕ КОМПАКТ-ДИСКА
Для прослушивания загруженного диска
последовательно нажмите на клавишуSOURCE ("Источник аудиосигнала") и
выберите CD-проигрыватель.
Нажмите на соответствующую
клавишу, чтобы выбрать
композицию или фрагмент.
Нажмите на клавишу LIST REFRESH, чтобы вывести на дисплей
список треков компакт-диска.
Удерживайте нажатой одну из
кнопок для быстрого перехода или
в
озврата к треку.
ПРОСЛУШАТЬ ДОРОЖНУЮ
ИНФОРМАЦИЮ (TA)
Нажмите на кнопку ТА для активации или дезактивации функции передачи сообщений.
Функция передачи дорожной информации TA (Trafi c Announcement)в первую очередь предназначена для прослушивания сообщений об опасности на дороге. Для ее активации достаточно найти радиостанцию,
которая сможет транслировать такого рода информацию. Во время
передачи дорожной информации все работающие в это время медиаустройства (радиоприемник, CD, ...) автоматически отключаются
для трансляции дорожной информации. Возврат к работе включенныхмедиаустройств возобновится после окончания передачи сообщения.
Page 353 of 382
351
04
Формат MP3, представляющий собой аббревиатуру стандартаMPEG 1,2 & 2.5 Audio Layer 3, является программой сжатия
аудиофайлов, позволяющей записать десятки музыкальных
композиций на одном компакт-диске.
Для записи в формате CDR или CDRW рекомендуется
пользоваться программой, отвечающей требованиям стандарта
ISO 9660 уровня 1,2 или Joliet.
Проигрывание дисков, записанных в каком-либо др
угомформате, может оказаться невозможным или некорректным.
Записи на одном диске след
ует осуществлять в одной стандартной программе на минимальной скорости (4х максимум) для достижения оптимальных акустических
характеристик.
Для многократных записей на одном компакт-диске рекомендуется пользоваться программой, записывающей в стандарте Joliet.
На магнитоле доп
ускается проигрывать файлы только срасширением ".mp3" в диапазоне 22,05 кГц или 44,1 кГц. Все
остальные файлы (типа .wma, .mp4, .m3u...) системой не
проигрываются.
В названиях файлов должно содержаться не
более 20 знаков,среди которых не должно быть графических символов и
знаков пунктуации (напр.: " ? ; ù), которые могут помешать
проигрыванию композиций и их индикации на дисплее.
CD MP3
ИНФОРМАЦИЯ И РЕКОМЕНДАЦИИ
АУДИОСИСТЕМА
Чистые CD-диски не распознаются и могут повредить аппаратуру.
Загр
узите диск с компиляцией MP3 в дисковод.
Поиск м
узыкальных композиций может занять нескольких секунд, прежде чем начнется их воспроизведение.
CD МР3
ПРОСЛУШИВАНИЕ КОМПИЛЯЦИИ MP3
CD-плеер может прочитать до 255 файлов MP3, записанных
на одном компакт-диске в восьми директориях перечня.
Для более быстрого доступа к записям на компакт-диске, рекомендуется ограничиться двумя директориями.
Во время просл
ушивания порядок папок не соблюдается.
Все файлы показаны на одном и том же уровне.
Для просл
ушивания загруженного диска последовательно нажмите
на клавишу SOURCE ("Источник
аудиосигнала") и выберите CD-
плеер.
Нажмите на соответствующую
клавиш
у, чтобы выбрать
композицию или фрагмент.
Нажмите на клавиш
у LIST REFRESH, чтобы вывести на дисплей список треков записанной на компакт-диск компиляции MP3.
При длительном нажатии на
одн
у из клавиш можно быстро
пролистывать треки или быстро
верн
уться в список треков.
Page 354 of 382
352
05
Система составляет плей-листы (во временном накопителе) в течение времени, зависящего от памяти флеш-карты USB.
Во время этого процесса др
угие функции системы остаются
доступными для пользования.
Плей-листы о
бновляются при каждом выключении зажигания, либо при подключении устройства USB.
Во время первого подключения дорожки распределяются по
папкам. Во время повторного подключения выбранная ранее
система распределения файлов сохраняется.
Вставьте флеш-карту в разъем - напрямую или через кабель. При включеннойу
автомагнитоле флеш-карта распознаетсясразу. Воспроизведение начнется
автоматически после короткой паузы,
зависящей от памяти флеш-карты USB.
При этом распознаются файлы в форматах
.mp3 (только "mpeg1 layer 3") и .wma (только"standard 9", сжатие 128 кбит/сек.).(gy )
Распознаются и некоторые форматы плей-листов (.m3u и др.).
При подключении флеш-карты, которая
просл
ушивалась последней, ее записи
воспроизводятся автоматически.
Данное
устройство состоит из USB-портаи разъема "Jack" *
. Файлы в аудиоформате
передаются с переносного устройства - с цифрового плеера или флеш-карты USB - на систему WIP Sound и прослушиваются через
громкоговорители автомобиля.
Флеш-карта USB
(1.1, 1.2 и 2.0) или плеерApple®
5-го или более нового поколения: ®
- флеш-карты USB должны быть
отформатированы в FAT или FAT 32
(NTFS не поддерживается),
- обязателен сое
динительный кабель
Apple® ,
- навигация по списк
у файлов выполняется также кнопками блока управления наруле.
Перечень совместимых с системой устройств и информацию о
параметрах сжатия можно пол
учить в сервисной сети PEUGEOT.
ИСПОЛЬЗОВАНИЕ РАЗЪЕМА
USB - WIP PLUG
ПОДКЛЮЧЕНИЕ ФЛЕШ-КАРТЫ USB
Другие плееры Apple®
предыдущих поколений ®
и устройства, использующие протокол MTP *
:
-
считывание только при наличии шнураJack-Jack (не поставляется в комплекте),
- поиск по списк
у файлов осуществляетсяс переносного устройства.
* Наличие зависит от комплектации автомобиля.
Page 355 of 382
353
05
ИСПОЛЬЗОВАНИЕ РАЗЪЕМА
USB - WIP PLUG
просмотра перечня папок, выбранного ранее.
Перемещение по перечню
ос
уществляйте при помощи кнопок "влево/вправо" и "вверх/вниз".
Подтве
рдите свой выбор нажатием наOK. Использ
уемые перечни: Исполнитель, Жанр и Перечень
произведений (в соответствии с информацией в Apple ®).
"Выбор" и "Навигация" описаны в предыд
ущих разделах, с 1-го
по 4-й.
Не подключайте к USB-разъем
у жесткие диски илиUSB-устройства, не являющиеся аудиооборудованием. Этоможет вывести из строя бортовую аудиосистему.
ПОДКЛЮЧЕНИЕ ПЛЕЕРОВ APPLE®ЧЕРЕЗ РАЗЪЕМ USB®
Нажмите на одну из этих кнопок
для перехода к предыдущей / следующей дорожке
воспроизводимого перечня.
Удерживайте нажатой одн
у из
кнопок для ускоренной перемотки
вперед или назад.
Нажмите на одн
у из этих клавиш
для доступа к Жанру, Папке, Исполнителю или предыдущему / следующему отрывку в
воспроизводимом перечне.
Нажмите и удерживайте клавишу LIST для
доступа к различным классификациям.
Вы
берите Папку / Исполнителя / Жанр /
Плей-лист, нажмите на OK для выбора
классификации, затем еще раз на
ОК для
подтверждения выбора.
- Папки: здесь собраны все папкис аудиофайлами, считанными с
внешнего носителя.
-
Исполнители: поиск исполнителей
по именам системе ID3 Ta g ,
расположенным в алфавитном
п
орядке.
- Жан
р: поиск по жанрам, классифицированным в ID3 Tag.
- Плей-листы: поиск по плей-листам,
сохраненным в памяти USB-устройства.
USB РИДЕР - WIP PLUG
Page 356 of 382
354
05
Индикация параметров и управление функциями осуществляются с переносногоустройства.
Сначала настройте уровень громкости своего переносного устройства.
Затем настройте громкость своей
бортовой автомагнитолы.
КАК ПОЛЬЗОВАТЬСЯ ДОПОЛНИТЕЛЬНЫМ ВХОДОМ (AUX)
НАСТРОЙКА ГРОМКОСТИ
ПЕРЕНОСНОГО УСТРОЙСТВА
РАЗЪЕМ RCA
Подключите переносное устройство
(напр., MP3-плеер и т.п.) к
аудиоразъемам (помечены белым и красным цветом, тип RCA) при
помощи соответствующего кабеля(hg не поставляется в комплектации
автомобиля).
После
довательно нажимая на
клавишу SOURCE, выберитефункцию AUX.
Дополнительный вход RCA сл
ужит для подключения внешнего
переносного устройства (MP3-плеера и т.п.).
USB РИДЕР - WIP PLUG
Page 357 of 382

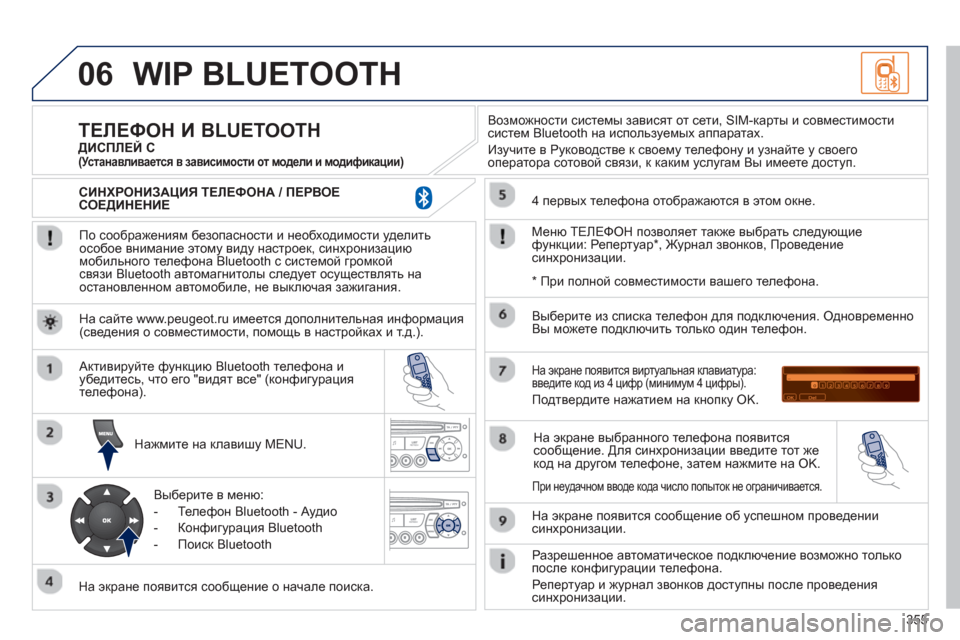

355
06WIP BLUETOOTH
По соображениям безопасности и необходимости уделитьособое внимание этому виду настроек, синхронизациюмобильного телефона Bluetooth с системой громкойсвязи Bluetooth автомагнитолы следует осуществлять наостановленном автомобиле, не выключая зажигания.
Нажмите на клавиш
у MENU.
На экране появится соо
бщение о начале поиска.
Активируйте функцию Bluetooth телефона и
убедитесь, что его "видят все" (конфигурациятелефона).
Вы
берите в меню:
-
Телефон Bluetooth - Аудио
- Конфиг
урация Bluetooth
- П
оиск BluetoothВозможности системы зависят от сети,
SIM-карты и совместимости систем Bluetooth на используемых аппаратах.
Из
учите в Руководстве к своему телефону и узнайте у своего
оператора сотовой связи, к каким услугам Вы имеете доступ.
ТЕЛЕФОН И BLUETOOTH
ДИСПЛЕЙ C
Меню ТЕЛЕФОН позволяет также выбрать след
ующиефункции: Репертуар *
, Журнал звонков, Проведениесинхронизации.
4 первых телефона отображаются в этом окне.
На экране появится виртуальная клавиатура:
введите код из 4 цифр (минимум 4 цифры).
Подтвердите нажатием на кнопку OK.
На экране появится соо
бщение об успешном проведении синхронизации.
Выбе
рите из списка телефон для подключения. Одновременно
Вы можете подключить только один телефон.
На экране вы
бранного телефона появится сообщение. Для синхронизации введите тот же
код на другом телефоне, затем нажмите на OK.
Разрешенное автоматическое подключение возможно только
после конфигурации телефона.
Репертуар и журнал звонков доступны после проведения
синхронизации.
(Устанавливается в зависимости от модели и модификации)
*
При полной совместимости вашего телефона.
При неудачном вводе кода число попыток не ограничивается.
На сайте www.peugeot.ru имеется дополнительная информация(k\_^_gby о совместимости, помощь в настройках и т.д.).
СИНХРОНИЗА
ЦИЯ ТЕЛЕФОНА / ПЕРВОЕ
СОЕДИНЕНИЕ
Page 358 of 382

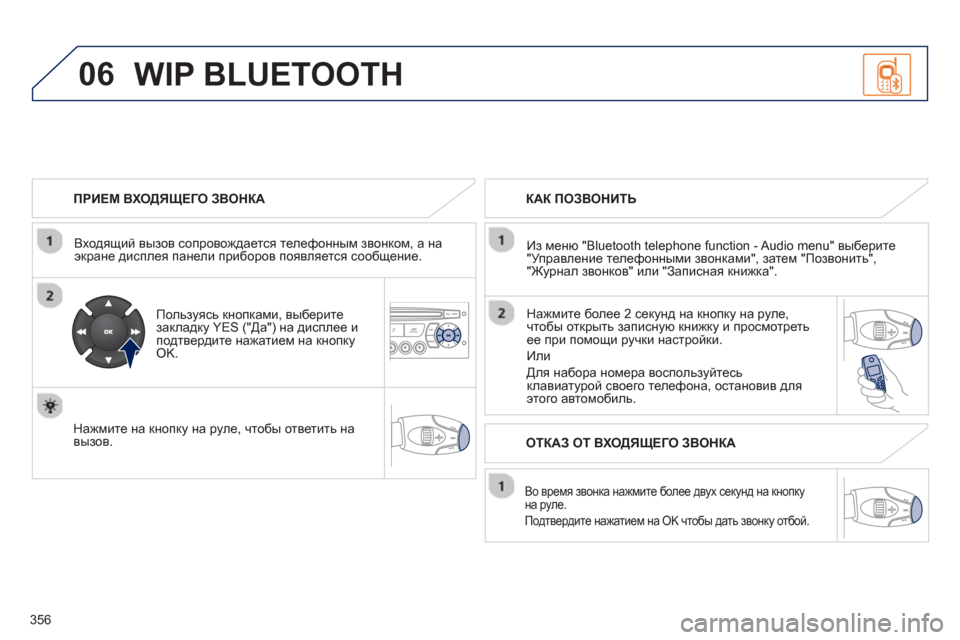

356
06
ПРИЕМ ВХОДЯЩЕГО ЗВОНКА
Входящий вызов соп
ровождается телефонным звонком, а наэкране дисплея панели приборов появляется сообщение.
Польз
уясь кнопками, выберите
закладку YES ("Да") на дисплее и
подтвердите нажатием на кнопку OK.
Нажмите на кнопк
у на руле, чтобы ответить на
вызов.
КАК ПОЗВОНИТЬ
Из меню "Bluetooth telephone function - Audio menu" вы
берите "Управление телефонными звонками", затем "Позвонить",
"Журнал звонков" или "Записная книжка".
Нажмите
более 2 секунд на кнопку на руле,
чтобы открыть записную книжку и просмотреть ее при помощи ручки настройки.
Или
Для набора номера воспольз
уйтесь
клавиатурой своего телефона, остановив для этого автомобиль.
Во время звонка нажмите более двух секунд на кнопку
на руле.
Подтвердите нажатием на OK что
бы дать звонку отбой.
WIP BLUETOOTH
ОТКАЗ ОТ ВХОДЯЩЕГО ЗВОНКА
Page 359 of 382
357
06
Выполнить синхронизацию между телефоном и автомобилем.Синхронизация может быть выполнена через меню
автомобильного телефона или посредством клавиатуры телефона. См. этапы с 1 по 9 на предыдущих страницах. Во
время процедуры синхронизации автомобиль должен быть остановлен, а ключ находиться в замке зажигания.
Выберите в телефонном меню нужный номер для соединения.
А
удиосистема автоматически подключится к новомусинхронизированному телефону.

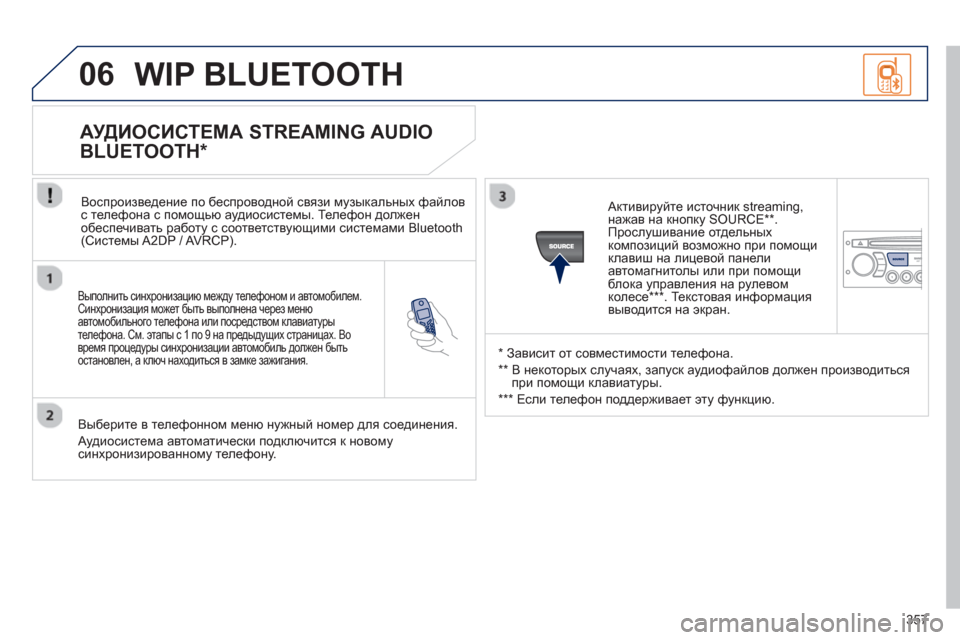

АУДИОСИСТЕМА STREAMING AUDIO
BLUETOOTH *
Воспроизведение по беспроводной связи музыкальных файловс телефона с помощью аудиосистемы. Телефон долженобеспечивать работу с соответствующими системами Вluetooth (Системы A2DP / AVRCP).
*
Зависит от совместимости телефона.
**
В некоторых случаях, запуск аудиофайлов должен производиться
при помощи клавиатуры.
*** Если телефон поддерживает эт
у функцию.
Активируйте источник streaming,
нажав на кнопку SOURCE **
.
Прослушивание отдельных
композиций возможно при помощи
клавиш на лицевой панели автомагнитолы или при помощи блока управления на рулевом
колесе ***
. Текстовая информация
выводится на экран.
WIP BLUETOOTH
Page 360 of 382
358
07 ЭКРАННЫЕ МЕНЮ
РАДИО-CD
ОСНОВНАЯ ФУНКЦИЯ
*
Параметры могут различаться в зависимости от варианта исполнения автомобиля.
ВЫБОР A
ВЫБОР В...
МОНОХРОМНЫЙ ДИСПЛЕЙ A
ВЫБОР A1
ВЫБОР A2
РЕЖИМ REG
ПОВТОР CD
СЛУЧ. ПОРЯДОК
КОНФИГ. АВТОМОБ. *
ОЧ-ЛЬ З/СТЕКЛА, З/ХОД
ДОПОЛНИТЕЛЬНЫЕ ВОМОЖНОСТИ
СВЕТ.
ДОРОЖКА
ДИАГНОСТИКА
СЛЕЖЕНИЕ RDS
о
братиться за консультацией
вы
йти
1
2
3
3
1
2
2
2
21
2
3
2
3
1
2
2
RADIO-CD
REG MODE
CD REPEAT
RANDOM PLAY
VEHICLE CONFIG
REV WIPE A
CTOPTION
S
GUIDE LAMPS
DIAGNOSTICSRDS SEARCH
CONSULT
ABANDON
