Peugeot 308 SW BL 2012.5 Упутство за употребу (in Serbian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF Size: 17.93 MB
Page 41 of 382
1
39
PROVERA RADA
Pokazivač temperature
rashladne tečnosti
Kada motor radi, strelica se nalazi :
- u zoni A
, ako je temperatura
pravilna,
- u zoni B
, temperatura je
previsoka ; pokazivač maksimalne
temperature 1
i pokazivač
centralizovanog upozorenja STOP
se uključuju, praćeni zvučnim
signalom i porukom na ekranu.
Obavezno zaustavite vaše vozilo čim
saobraćaj dozvoli zaustavljanje u
bezbednim uslovima.
Sačekajte nekoliko minuta pre nego što
ugasite motor.
Obratite se servisnoj mreži PEUGEOT
ili serviseru stručni servis. Nakon nekoliko minuta vožnje, tempe-
ratura i pritisak se povećavaju u ras-
hladnom kolu.
Da biste dopunili nivo :
)
sačekajte da se motor rashladi,
)
odvrnite za dva kruga čep da biste
oborili pritisak,
)
kada pritisak padne, skinite čep,
)
dopunite nivo sve do oznake
"MAXI".
Page 42 of 382
1
40
PROVERA RADA

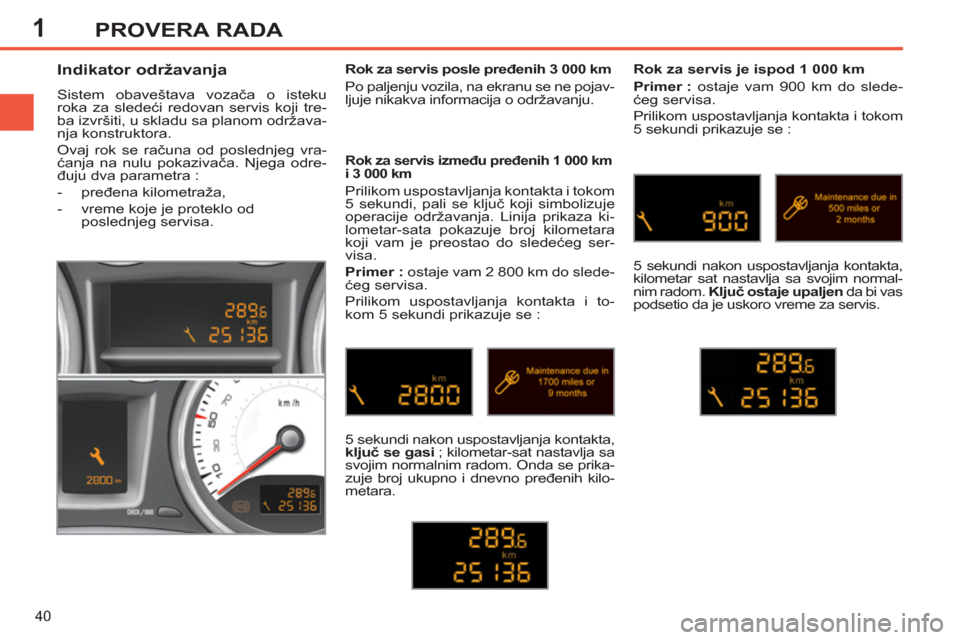

Indikator održavanja
Sistem obaveštava vozača o isteku
roka za sledeći redovan servis koji tre-
ba izvršiti, u skladu sa planom održava-
nja konstruktora.
Ovaj rok se računa od poslednjeg vra-
ćanja na nulu pokazivača. Njega odre-
đuju dva parametra :
- pređena kilometraža,
- vreme koje je proteklo od
poslednjeg servisa.
Rok za servis između pređenih 1 000 km
i 3 000 km
Prilikom uspostavljanja kontakta i tokom
5 sekundi, pali se ključ koji simbolizuje
operacije održavanja. Linija prikaza ki-
lometar-sata pokazuje broj kilometara
koji vam je preostao do sledećeg ser-
visa.
Primer :
ostaje vam 2 800 km do slede-
ćeg servisa.
Prilikom uspostavljanja kontakta i to-
kom 5 sekundi prikazuje se :
5 sekundi nakon uspostavljanja kontakta,
ključ se gasi
; kilometar-sat nastavlja sa
svojim normalnim radom. Onda se prika-
zuje broj ukupno i dnevno pređenih kilo-
metara.
Rok za servis je ispod 1 000 km
Primer :
ostaje vam 900 km do slede-
ćeg servisa.
Prilikom uspostavljanja kontakta i tokom
5 sekundi prikazuje se :
5 sekundi nakon uspostavljanja kontakta,
kilometar sat nastavlja sa svojim normal-
nim radom. Ključ ostaje upaljen
da bi vas
podsetio da je uskoro vreme za servis.
Rok za servis posle pređenih 3 000 km
Po paljenju vozila, na ekranu se ne pojav-
ljuje nikakva informacija o održavanju.
Page 43 of 382
1
41
PROVERA RADA
Nakon ove operacije ako želite
ponovo da priključite akumulator,
zaključajte vozilo i sačekajte naj-
manje pet minuta, da bi vraćanje
na nulu bilo uzeto u obzir.
Vr aćanje na nulu pokazivača
servisnog intervala
Nakon svakog tehničkog pregleda, po-
kazivač servisnog intervala mora se
vratiti na nulu.
Da biste to učinili, izvršite sledeću pro-
ceduru :
)
prekinite kontakt,
)
pritisnite desno dugme na
instrument tabli ".../000"
i zadržite
ga pritisnutog,
)
uspostavite kontakt ; kilometar-sat
počinje brojanje unazad,
)
kada se na centralnom ekranu
instrument table "=0"
, pustite
taster ; ključ će nestati sa ekrana.
Preostala kilometraža može biti sma-
njena u zavisnosti od faktora vremena,
navika u vožnji i stila vožnje.
Ključ se može takođe upaliti i u slu-
čaju da ste prekoračili rok za servis
u periodu od dve godine.
Prekoračili ste rok za redovan servis
Prilikom uspostavljanja kontakta i u na-
rednih 5 sekundi, ključ treperi
da bi
vas upozorio da treba da izvršite servis
što pre.
Primer :
prekoračili ste rok za servis za
300 km.
Prilikom uspostavljanja kontakta i tokom
5 sekundi prikazuje se :
5 sekundi nakon uspostavljanja kontakta,
kilometar sat nastavlja sa svojim normal-
nim radom. Ključ ostaje upaljen.
Podsećanje na informacije o
servisnom intervalu
U svakom trenutku, možete doći do in-
formacija o servisnom intervalu.
Ova informacija se pojavljuje, u zavi-
snosti od verzije, tokom ručne provere.
)
Kratko pritisnite desno dugme na
tabli ".../000"
.
Na centralnom ekranu se na
nekoliko sekundi pojavljuje
informacija o sevisnom intervalu,
a zatim nestaje.
Page 44 of 382
1
42
PROVERA RADA
Provera je pravilna samo ako je vo-
zilo na horizontalnom tlu, sa moto-
rom zaustavljenim tokom najmanje
30 minuta.
Lampica nivoa ulja u motoru
Ova informacija ispisana je približno
nekoliko sekundi nakon uspostavljanja
kontakta, nakon podataka o održavanju.
Pravilan nivo ulja
Nedostatak ulja
Nepravilnosti u radu merača za ulje
Manuelni merač ulja
Njega prati treperenje pokazivača
"OIL"
, povezanog sa servisnim poka-
zivačem, praćeno zvučnim signalom i
porukom na višenamenskom ekranu.
Ako se nedostatak ulja potvrdi i ručnim
merenjem, obavezno dopunite nivo da
biste izbegli oštećenja motora. Njih prati treperenje pokazivača "OIL --"
.
Obratite se servisnoj mreži PEUGEOT ili
stručnom servisu.
Pogledajte poglavlje "Provere" da biste
videli mesto ručnog merača ulja i način
dopune u zavisnosti od motora vašeg
vozila.
2 repera nivoa ulja na ruč-
nom meraču :
- A
= maxi ; nemojte
nikada prekoračivati
ovaj nivo (rizik od
oštećenja motora),
- B
= mini ; dopunite
nivo, pomoću čepa za
punjenje ulja, tipom ulja
koji je prilagođen vašem
motoru.
Page 45 of 382
1
43
PROVERA RADA
Brojač pređenih kilometara
Ukupna i dnevno pređena kilometraža
prikazuju se tokom trideset sekundi na-
kon prekida kontakta, prilikom otvaranja
vrata vozača, kao i prilikom zaključava-
nja i otključavanja vozila.
Kilometar-sat
Dnevno pređena kilometraža
)
Kada je kontakt uspostavljen,
pritisnite dugme i zadržite pritisak
sve dok se ne pojave nule.
Ručna provera
Ova funkcija vam omogućava da izvršite
proveru stanja vozila (podsetnik aktivnih
upozorenja) kao i informacije o održavanju.
)
Za vreme rada motora, za
pokretanje ručne provere, kratko
pritisnite dugme "CHECK/000"
na
instrument tabli. Ako nije otkriven nijedan kvar, "CHECK
OK"
se pojavljuje na ekranu instrument
table.
Ako je otkriven "veći" kvar, pojavljuju se
samo alarmne lampice na centralnom
ekranu instrument table. Izvršite pro-
veru u mreži PEUGEOT ili u stručnom
servisu. Ako je otkriven "manji" kvar, pojavljuju
se alarmne lampice, zatim se "CHECK
OK"
pojavljuje na ekranu instrument
table. Obratite se mreži PEUGEOT ili
stručnom servisu.
Meri pređeno rastojanje od trenutka
kada je vraćen na nulu. Meri ukupno pređeno rastojanje koje je
vozilo prešlo.
Page 46 of 382
1
44
PROVERA RADA
Reostat osvetljenja
Omogućava ručno podešavanje jačine
osvetljenja vozačkog mesta u zavisno-
sti od spoljašeg osvetljenja. U funkciji je
jedino kada su farovi upaljeni, ali ne i
dnevna svetla.
Uključenje
)
Pritisnite taster da biste promenili
jačinu osvetljenja vozačkog mesta.
)
Kada osvetljenje dostigne
minimalnu jačinu, otpustite dugme,
zatim ga ponovo pritiskajte da biste
pojačali osvetljenje.
ili
)
Kada osvetljenje dostigne
maksimum, otpustite dugme, zatim
ponovo pritisnite dugme da je
smanjite.
)
Čim osvetljenje dostigne željeni
nivo, otpustite taster.
Isključenje
Kada su svetla ugašena ili u dnevnom
modu rada za vozila opremljena dnev-
nim svetlima, svaki pritisak na dugme
nema efekta.
Page 47 of 382
2
45
VIŠENAMENSKI EKRANI
Prikazi na ekranu
Na njemu se prikazuju sledeći podaci, u
zavisnosti od konteksta :
- vreme,
- datum,
- spoljašnja temperatura sa klima
uređajem (prikazana vrednost tre-
peri ukoliko postoji opasnost od po-
ledice),
- bord računar (pogledati na kraju po-
glavlja).
- poruke upozorenja na opasnost,
- meni za podešavanje ekrana i opre-
me na vozilu.

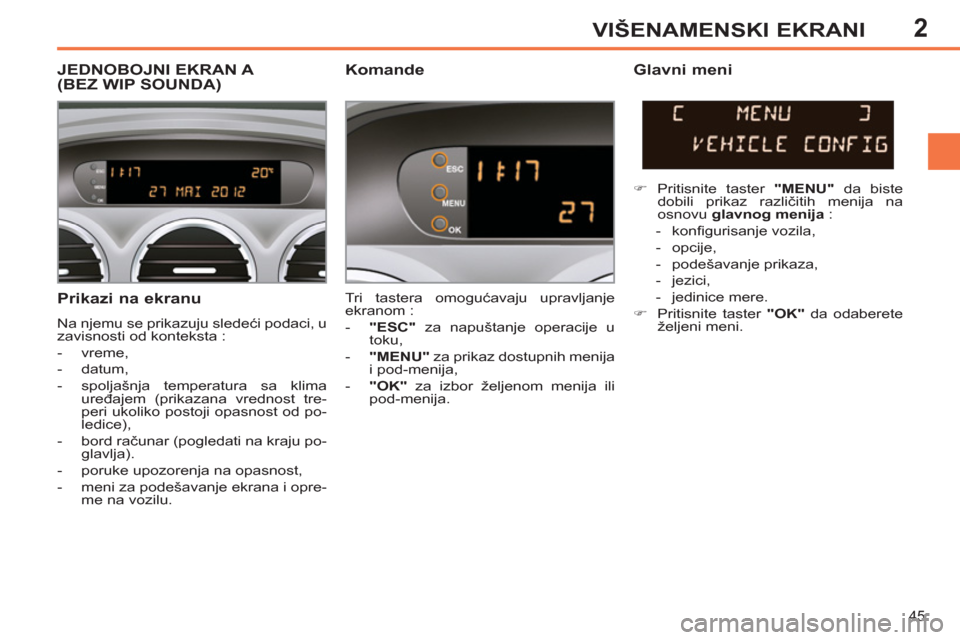

JEDNOBOJNI EKRAN A (BEZ WIP SOUNDA)
Komande
Glavni meni
Tri tastera omogućavaju upravljanje
ekranom :
- "ESC"
za napuštanje operacije u
toku,
- "MENU"
za prikaz dostupnih menija
i pod-menija,
- "OK"
za izbor željenom menija ili
pod-menija.
)
Pritisnite taster "MENU"
da biste
dobili prikaz različitih menija na
osnovu glavnog menija
:
- konfi gurisanje vozila,
- opcije,
- podešavanje prikaza,
- jezici,
- jedinice mere.
)
Pritisnite taster "OK"
da odaberete
željeni meni.
Page 48 of 382
2
46
VIŠENAMENSKI EKRANI

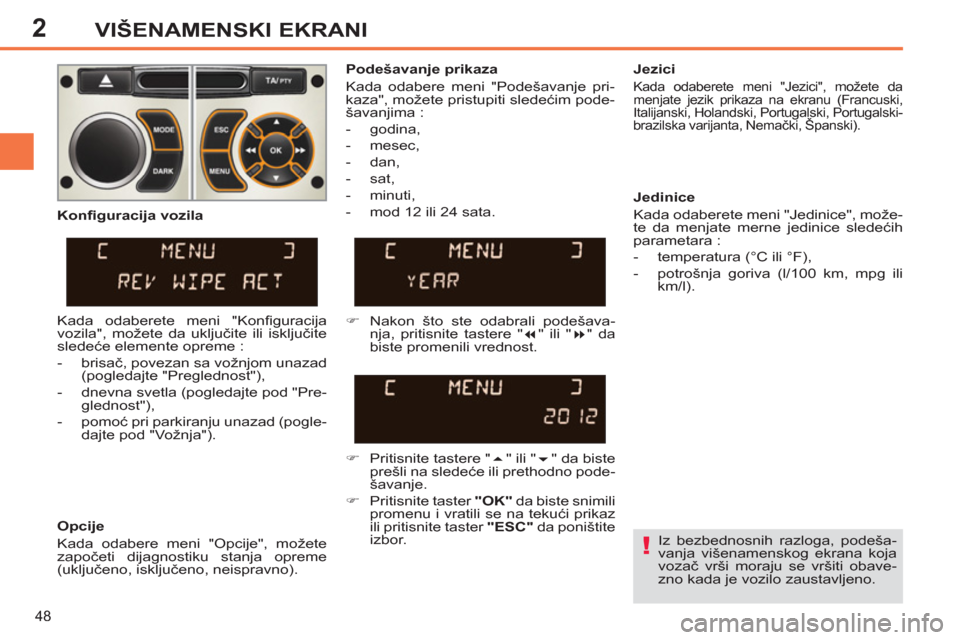

Konfi gurisanje vozila
Opcije
Kada odaberete meni "Opcije", možete
započeti dijagnostikovanje stanja vozila
(trenutna upozorenja).
Jezici
Kada odaberete meni "Jezici", možete menjati
jezik prikaza na ekranu (Francuski, Italijanski,
Holandski, Portugalski, Portugalski-Brazilska
varijanta, Nemački, Engleski, Španski).
Podešavanje prikaza
Kada odaberete meni "Podešavanje
prikaza", možete pristupiti sledećim po-
dešavanjima :
- godina,
- mesec,
- dan,
- vreme,
- minuti,
- mod 12 ili 24 časa.
Jedinice
Kada odaberete meni "Jedinice mere",
možete menjati jedinice mere sledećih
parametara :
- temperatura (°C ili °F),
- potrošnja goriva (l/100km, mpg ili
km/l).
)
Nakon izvršenog podešavanja, priti-
snite na taster "OK"
da biste mogli
da menjate njegovu vrednost.
)
Sačekajte deset sekundi bez ikakvog
delovanja na taster da bi se izmenje-
na vrednost memorisala ili pritisnite
taster "ESC"
da je poništite.
Nakon toga, na ekranu se vraća tekući
prikaz.
Kada odaberete meni "Konfi guracija
vozila", možete da uključite ili isključite
sledeću opremu :
- brisač povezan sa vožnjom unazad,
(pogledajte "Preglednost"),
- svetla za dan (pogledajte poglavlje
"Preglednost").
- pomoć pri parkiranju unazad (pogle-
dajte poglavlje "Vožnja").
Iz bezbednosnih razloga, podeša-
vanje višenamenskih ekrana vozač
bi trebalo da vrši obavezno kada je
vozilo zaustavljeno.
Page 49 of 382
2
47
VIŠENAMENSKI EKRANI

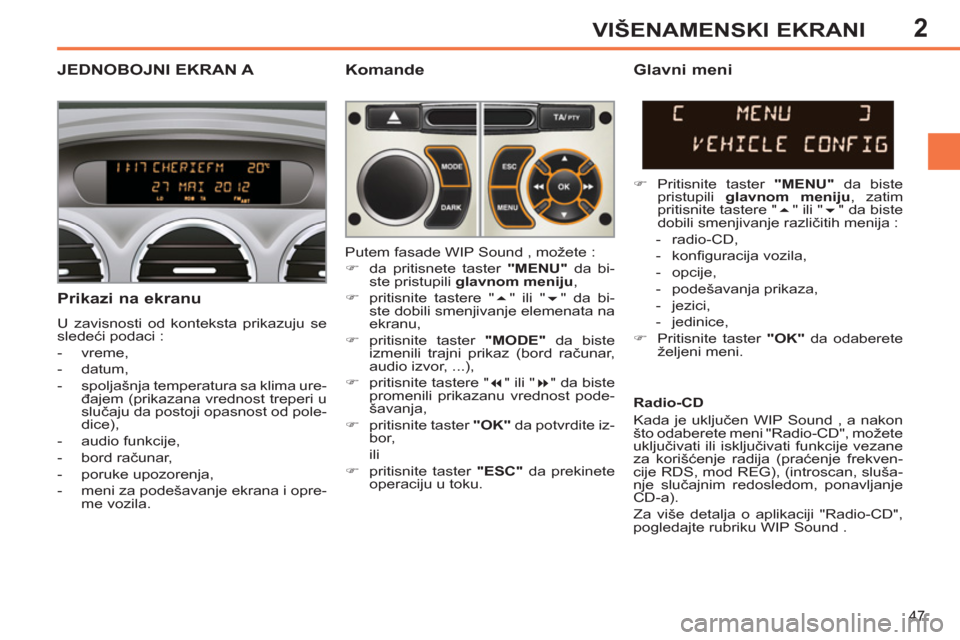

JEDNOBOJNI EKRAN A
Komande
Prikazi na ekranu
U zavisnosti od konteksta prikazuju se
sledeći podaci :
- vreme,
- datum,
- spoljašnja temperatura sa klima ure-
đajem (prikazana vrednost treperi u
slučaju da postoji opasnost od pole-
dice),
- audio funkcije,
- bord računar,
- poruke upozorenja,
- meni za podešavanje ekrana i opre-
me vozila.
Glavni meni
)
Pritisnite taster "MENU"
da biste
pristupili glavnom meniju
, zatim
pritisnite tastere "
" ili "
" da biste
dobili smenjivanje različitih menija :
- radio-CD,
- konfi guracija vozila,
- opcije,
- podešavanja prikaza,
- jezici,
- jedinice,
)
Pritisnite taster "OK"
da odaberete
željeni meni. Putem fasade WIP Sound , možete :
)
da pritisnete taster "MENU"
da bi-
ste pristupili glavnom meniju
,
)
pritisnite tastere "
" ili "
" da bi-
ste dobili smenjivanje elemenata na
ekranu,
)
pritisnite taster "MODE"
da biste
izmenili trajni prikaz (bord računar,
audio izvor, ...),
)
pritisnite tastere "
" ili "
" da biste
promenili prikazanu vrednost pode-
šavanja,
)
pritisnite taster "OK"
da potvrdite iz-
bor,
ili
)
pritisnite taster "ESC"
da prekinete
operaciju u toku.
Radio-CD
Kada je uključen WIP Sound , a nakon
što odaberete meni "Radio-CD", možete
uključ
ivati ili isključivati funkcije vezane
za korišćenje radija (praćenje frekven-
cije RDS, mod REG), (introscan, sluša-
nje slučajnim redosledom, ponavljanje
CD-a).
Za više detalja o aplikaciji "Radio-CD",
pogledajte rubriku WIP Sound .
Page 50 of 382
2
48
VIŠENAMENSKI EKRANI
Iz bezbednosnih razloga, podeša-
vanja višenamenskog ekrana koja
vozač vrši moraju se vršiti obave-
zno kada je vozilo zaustavljeno.
Podešavanje prikaza
Kada odabere meni "Podešavanje pri-
kaza", možete pristupiti sledećim pode-
šavanjima :
- godina,
- mesec,
- dan,
- sat,
- minuti,
- mod 12 ili 24 sata.
Jezici
Kada odaberete meni "Jezici", možete da
menjate jezik prikaza na ekranu (Francuski,
Italijanski, Holandski, Portugalski, Portugalski-
brazilska varijanta, Nemački, Španski).
Jedinice
Kada odaberete meni "Jedinice", može-
te da menjate merne jedinice sledećih
parametara :
- temperatura (°C ili °F),
- potrošnja goriva (l/100 km, mpg ili
km/l).
)
Nakon što ste odabrali podešava-
nja, pritisnite tastere "
" ili "
" da
biste promenili vrednost.
)
Pritisnite tastere "
" ili "
" da biste
prešli na sledeće ili prethodno pode-
šavanje.
)
Pritisnite taster "OK"
da biste snimili
promenu i vratili se na tekući prikaz
ili pritisnite taster "ESC"
da poništite
izbor.
Konfi guracija vozila
Opcije
Kada odabere meni "Opcije", možete
započeti dijagnostiku stanja opreme
(uključeno, isključeno, neispravno). Kada odaberete meni "Konfi guracija
vozila", možete da uključite ili isključite
sledeće elemente opreme :
- brisač, povezan sa vožnjom unazad
(pogledajte "Preglednost"),
- dnevna svetla (pogledajte pod "Pre-
glednost"),
- pomoć pri parkiranju unazad (pogle-
dajte pod "Vožnja").
