PEUGEOT 4007 2012 Brugsanvisning (in Danish)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 4007, Model: PEUGEOT 4007 2012Pages: 236, PDF Size: 17.6 MB
Page 131 of 236
8
EFTERSYN

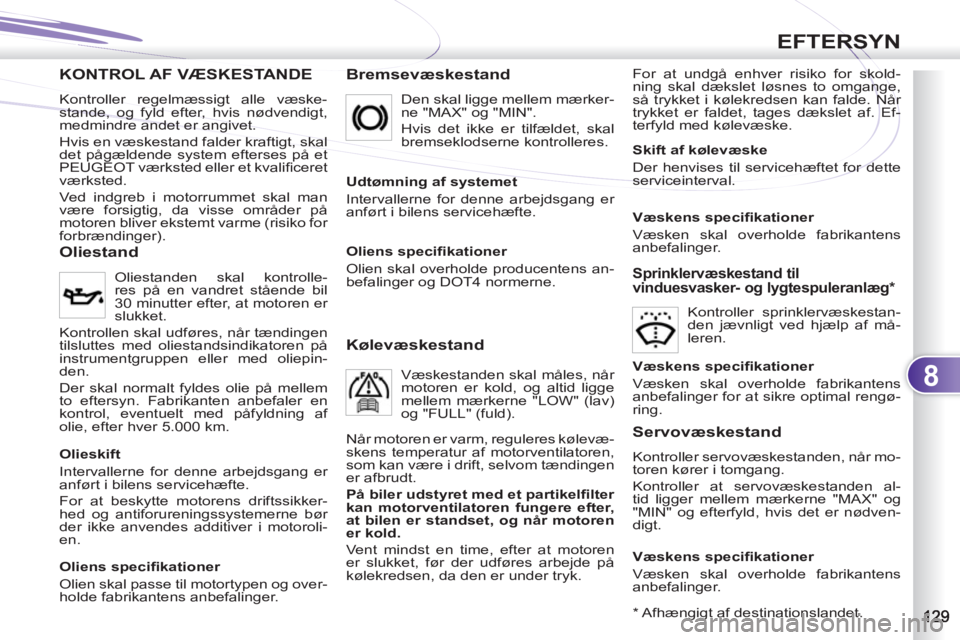

KONTROL AF VÆSKESTANDE DE
Bremsevæskestand
For at undgå enhver risiko for skold-
ning skal dækslet løsnes to omgange,
så trykket i kølekredsen kan falde. Når
trykket er faldet, tages dækslet af. Ef-
terfyld med kølevæske.
Oliestand
Oliestanden skal kontrolle-
res på en vandret stående bil
30 minutter efter, at motoren er
slukket.
Kontrollen skal udføres, når tændingen
tilsluttes med oliestandsindikatoren på
instrumentgruppen eller med oliepin-
den.
Der skal normalt fyldes olie på mellem
to eftersyn. Fabrikanten anbefaler en
kontrol, eventuelt med påfyldning af
olie, efter hver 5.000 km. Den skal ligge mellem mærker-
ne "MAX" og "MIN".
Hvis det ikke er tilfældet, skal
bremseklodserne kontrolleres.
Udtømning af systemet
Intervallerne for denne arbejdsgang er
anført i bilens servicehæfte.
Kølevæskestand
Væskestanden skal måles, når
motoren er kold, og altid ligge
mellem mærkerne "LOW" (lav)
og "FULL" (fuld).
Når motoren er varm, reguleres kølevæ-
skens temperatur af motorventilatoren,
som kan være i drift, selvom tændingen
er afbrudt.
På biler udstyret med et partikelfi lter
kan motorventilatoren fungere efter,
at bilen er standset, og når motoren
er kold.
Vent mindst en time, efter at motoren
er slukket, før der udføres arbejde på
kølekredsen, da den er under tryk.
Sprinklervæskestand til
vinduesvasker- og lygtespuleranlæg *
Kontroller sprinklervæskestan-
den jævnligt ved hjælp af må-
leren.
*
Afhængigt af destinationslandet.
Olieskift
Intervallerne for denne arbejdsgang er
anført i bilens servicehæfte.
For at beskytte motorens driftssikker-
hed og antiforureningssystemerne bør
der ikke anvendes additiver i motoroli-
en.
Oliens specifi kationer
Olien skal passe til motortypen og over-
holde fabrikantens anbefalinger.
Oliens specifi kationer
Olien skal overholde producentens an-
befalinger og DOT4 normerne.
Skift af kølevæske
Der henvises til servicehæftet for dette
serviceinterval.
Væskens specifi kationer
Væsken skal overholde fabrikantens
anbefalinger.
Væskens specifi kationer
Væsken skal overholde fabrikantens
anbefalinger for at sikre optimal rengø-
ring.
Servovæskestand
Kontroller servovæskestanden, når mo-
toren kører i tomgang.
Kontroller at servovæskestanden al-
tid ligger mellem mærkerne "MAX" og
"MIN" og efterfyld, hvis det er nødven-
digt.
Væskens specifi kationer
Væsken skal overholde fabrikantens
anbefalinger.
Kontroller regelmæssigt alle væske-
stande, og fyld efter, hvis nødvendigt,
medmindre andet er angivet.
Hvis en væskestand falder kraftigt, skal
det pågældende system efterses på et
PEUGEOT værksted eller et kvalifi ceret
værksted.
Ved indgreb i motorrummet skal man
være forsigtig, da visse områder på
motoren bliver ekstemt varme (risiko for
forbrændinger).
Page 132 of 236
8
EFTERSYN

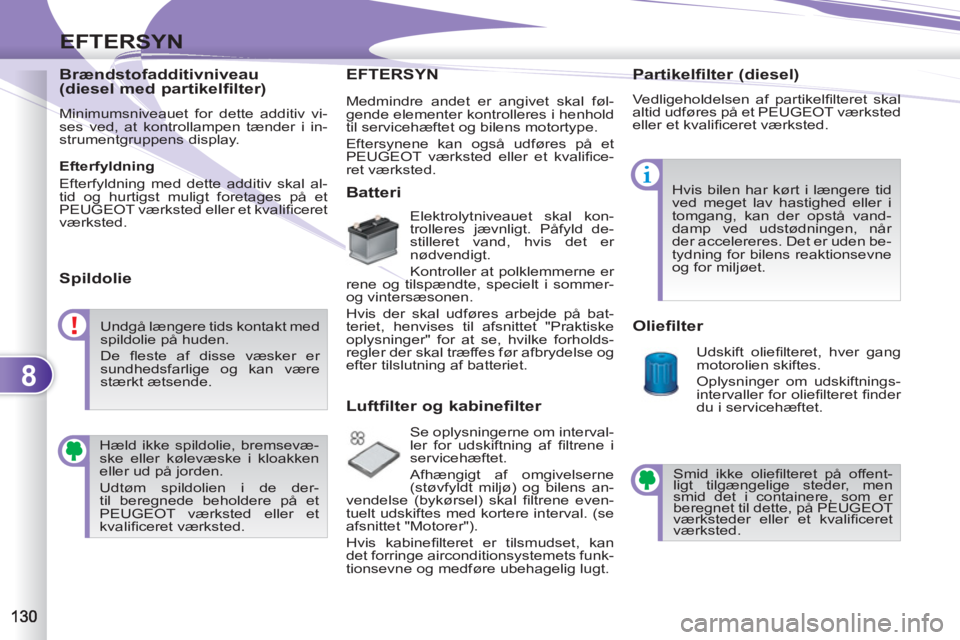

Brændstofadditivniveau
(diesel med partikelfilter)
Minimumsniveauet for dette additiv vi-
ses ved, at kontrollampen tænder i in-
strumentgruppens display.
Efterfyldning
Efterfyldning med dette additiv skal al-
tid og hurtigst muligt foretages på et
PEUGEOT værksted eller et kvalifi ceret
værksted.
Spildolie
EFTERSYN N
Batteri
Elektrolytniveauet skal kon-
trolleres jævnligt. Påfyld de-
stilleret vand, hvis det er
nødvendigt.
Kontroller at polklemmerne er
rene og tilspændte, specielt i sommer-
og vintersæsonen.
Hvis der skal udføres arbejde på bat-
teriet, henvises til afsnittet "Praktiske
oplysninger" for at se, hvilke forholds-
regler der skal træffes før afbrydelse og
efter tilslutning af batteriet.
Luftfilter og kabinefilter
Se oplysningerne om interval-
ler for udskiftning af fi ltrene i
servicehæftet.
Afhængigt af omgivelserne
(støvfyldt miljø) og bilens an-
vendelse (bykørsel) skal fi ltrene even-
tuelt udskiftes med kortere interval. (se
afsnittet "Motorer").
Hvis kabinefi lteret er tilsmudset, kan
det forringe airconditionsystemets funk-
tionsevne og medføre ubehagelig lugt.
Oliefilter
Udskift oliefi lteret, hver gang
motorolien skiftes.
Oplysninger om udskiftnings-
intervaller for oliefi lteret fi nder
du i servicehæftet.
Partikelfilter (diesel)
Vedligeholdelsen af partikelfi lteret skal
altid udføres på et PEUGEOT værksted
eller et kvalifi ceret værksted.
Hvis bilen har kørt i længere tid
ved meget lav hastighed eller i
tomgang, kan der opstå vand-
damp ved udstødningen, når
der accelereres. Det er uden be-
tydning for bilens reaktionsevne
og for miljøet.
Undgå længere tids kontakt med
spildolie på huden.
De fl este af disse væsker er
sundhedsfarlige og kan være
stærkt ætsende.
Hæld ikke spildolie, bremsevæ-
ske eller kølevæske i kloakken
eller ud på jorden.
Udtøm spildolien i de der-
til beregnede beholdere på et
PEUGEOT værksted eller et
kvalifi ceret værksted. Smid ikke oliefi lteret på offent-
ligt tilgængelige steder, men
smid det i containere, som er
beregnet til dette, på PEUGEOT
værksteder eller et kvalifi ceret
værksted. Medmindre andet er angivet skal føl-
gende elementer kontrolleres i henhold
til servicehæftet og bilens motortype.
Eftersynene kan også udføres på et
PEUGEOT værksted eller et kvalifi ce-
ret værksted.
Page 133 of 236
8
EFTERSYN

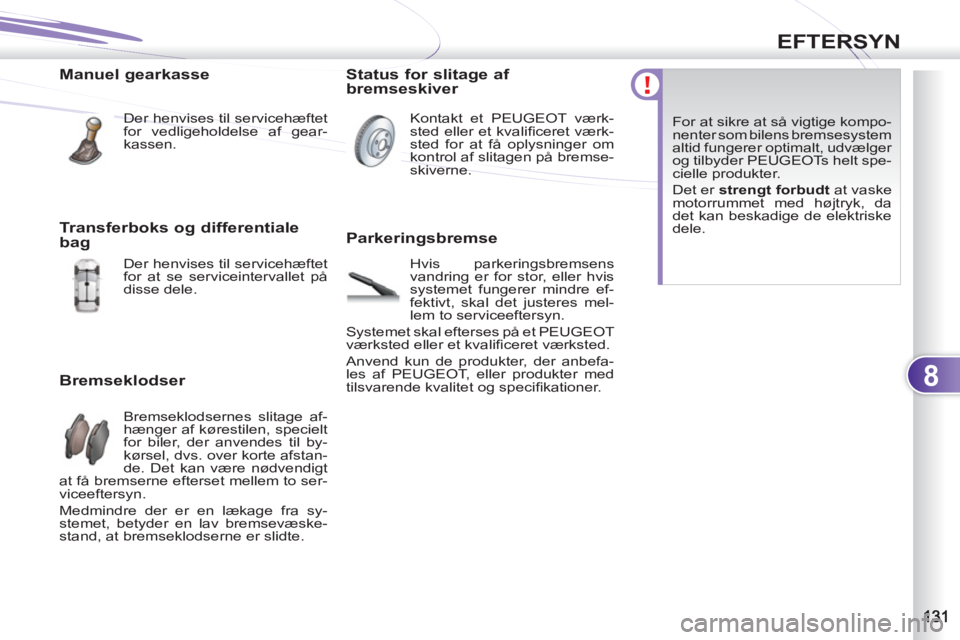

Manuel gearkasse
Der henvises til servicehæftet
for vedligeholdelse af gear-
kassen.
Bremseklodser
Bremseklodsernes slitage af-
hænger af kørestilen, specielt
for biler, der anvendes til by-
kørsel, dvs. over korte afstan-
de. Det kan være nødvendigt
at få bremserne efterset mellem to ser-
viceeftersyn.
Medmindre der er en lækage fra sy-
stemet, betyder en lav bremsevæske-
stand, at bremseklodserne er slidte.
Status for slitage af
bremseskiver
Kontakt et PEUGEOT værk-
sted eller et kvalifi ceret værk-
sted for at få oplysninger om
kontrol af slitagen på bremse-
skiverne.
Parkeringsbremse
Hvis parkeringsbremsens
vandring er for stor, eller hvis
systemet fungerer mindre ef-
fektivt, skal det justeres mel-
lem to serviceeftersyn.
Systemet skal efterses på et PEUGEOT
værksted eller et kvalifi ceret værksted.
Anvend kun de produkter, der anbefa-
les af PEUGEOT, eller produkter med
tilsvarende kvalitet og specifi kationer. For at sikre at så vigtige kompo-
nenter som bilens bremsesystem
altid fungerer optimalt, udvælger
og tilbyder PEUGEOTs helt spe-
cielle produkter.
Det er strengt forbudt
at vaske
motorrummet med højtryk, da
det kan beskadige de elektriske
dele.
Transferboks og differentiale
bag
Der henvises til servicehæftet
for at se serviceintervallet på
disse dele.
Page 134 of 236
9
PRAKTISKE OPLYSNINGER

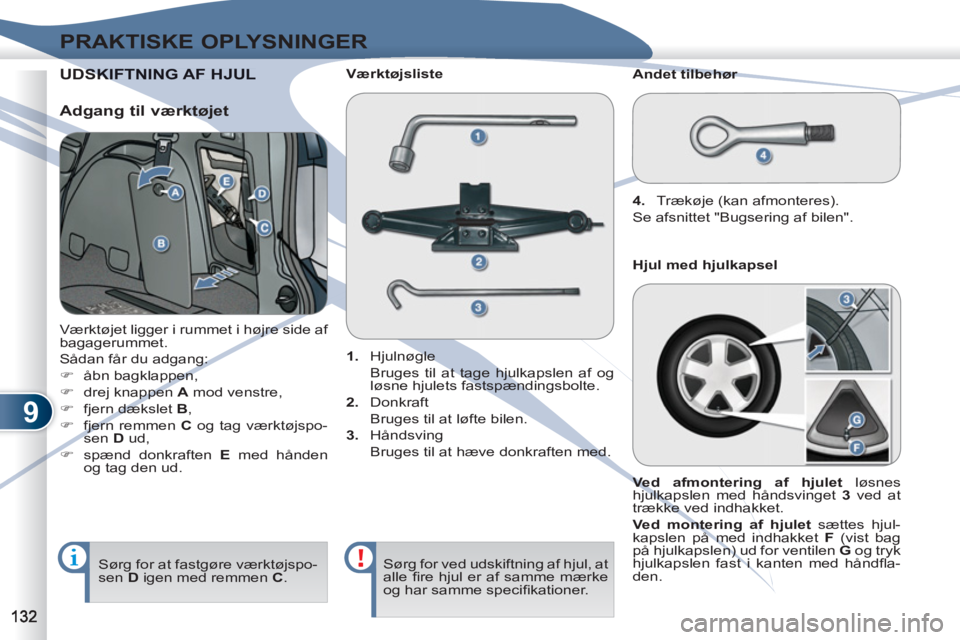

UDSKSKIFTNING AF HJUL
Værktøjet ligger i rummet i højre side af
bagagerummet.
Sådan får du adgang:
)
åbn bagklappen,
)
drej knappen A
mod venstre,
)
fjern dækslet B
,
)
fjern remmen C
og tag værktøjspo-
sen D
ud,
)
spænd donkraften E
med hånden
og tag den ud.
1.
Hjulnøgle
Bruges til at tage hjulkapslen af og
løsne hjulets fastspændingsbolte.
2.
Donkraft
Bruges til at løfte bilen.
3.
Håndsving
Bruges til at hæve donkraften med.
Værktøjsliste
Andet tilbehør
4.
Trækøje (kan afmonteres).
Se afsnittet "Bugsering af bilen".
Adgang til værktøjet
Sørg for ved udskiftning af hjul, at
alle fi re hjul er af samme mærke
og har samme specifi kationer. Sørg for at fastgøre værktøjspo-
sen D
igen med remmen C
.
Ved afmontering af hjulet
løsnes
hjulkapslen med håndsvinget 3
ved at
trække ved indhakket.
Ved montering af hjulet
sættes hjul-
kapslen på med indhakket F
(vist bag
på hjulkapslen) ud for ventilen G
og tryk
hjulkapslen fast i kanten med håndfl a-
den.
Hjul med hjulkapsel
Page 135 of 236
9
PRAKTISKE OPLYSNINGER
Montering af reservehjulet
Hvis bilen er udstyret med alu-
fælge, er det normalt, at ski-
verne ikke kommer i berøring
med nødhjulet, når hjulboltene
tilspændes ved påsætning af
reservehjulet. Hjulet holdes fast
ved hjælp af boltenes koniske
anlægsfl ade.

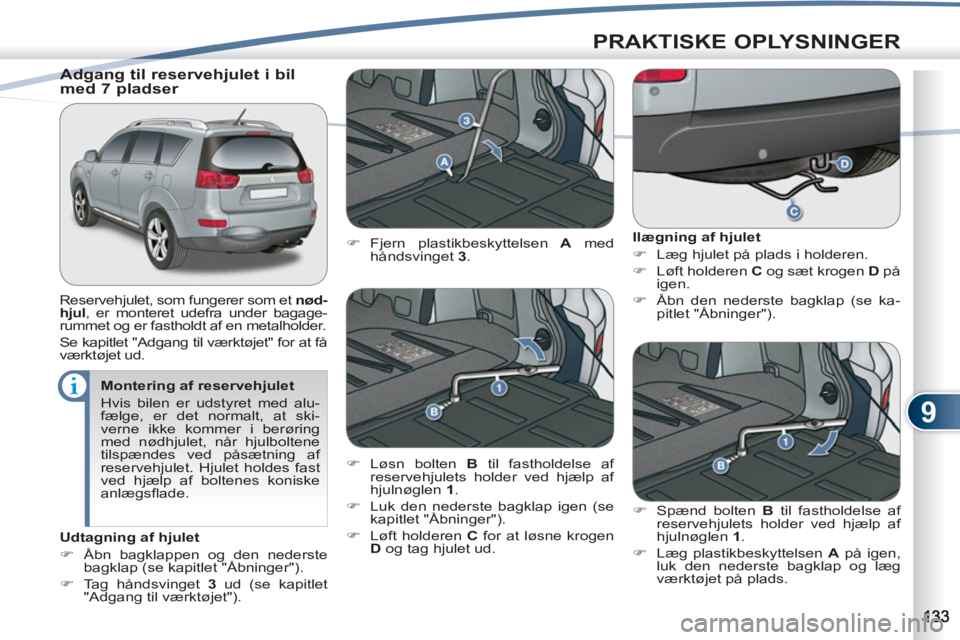

Adgang til reservehjulet i bil
med 7 pladser
Reservehjulet, som fungerer som et nød-
hjul
, er monteret udefra under bagage-
rummet og er fastholdt af en metalholder.
Se kapitlet "Adgang til værktøjet" for at få
værktøjet ud.
Ilægning af hjulet
)
Læg hjulet på plads i holderen.
)
Løft holderen C
og sæt krogen D
på
igen.
)
Åbn den nederste bagklap (se ka-
pitlet "Åbninger").
)
Fjern plastikbeskyttelsen A
med
håndsvinget 3
.
)
Løsn bolten B
til fastholdelse af
reservehjulets holder ved hjælp af
hjulnøglen 1
.
)
Luk den nederste bagklap igen (se
kapitlet "Åbninger").
)
Løft holderen C
for at løsne krogen
D
og tag hjulet ud.
)
Spænd bolten B
til fastholdelse af
reservehjulets holder ved hjælp af
hjulnøglen 1
.
)
Læg plastikbeskyttelsen A
på igen,
luk den nederste bagklap og læg
værktøjet på plads.
Udtagning af hjulet
)
Åbn bagklappen og den nederste
bagklap (se kapitlet "Åbninger").
)
Tag håndsvinget 3
ud (se kapitlet
"Adgang til værktøjet").
Page 136 of 236
9
PRAKTISKE OPLYSNINGER

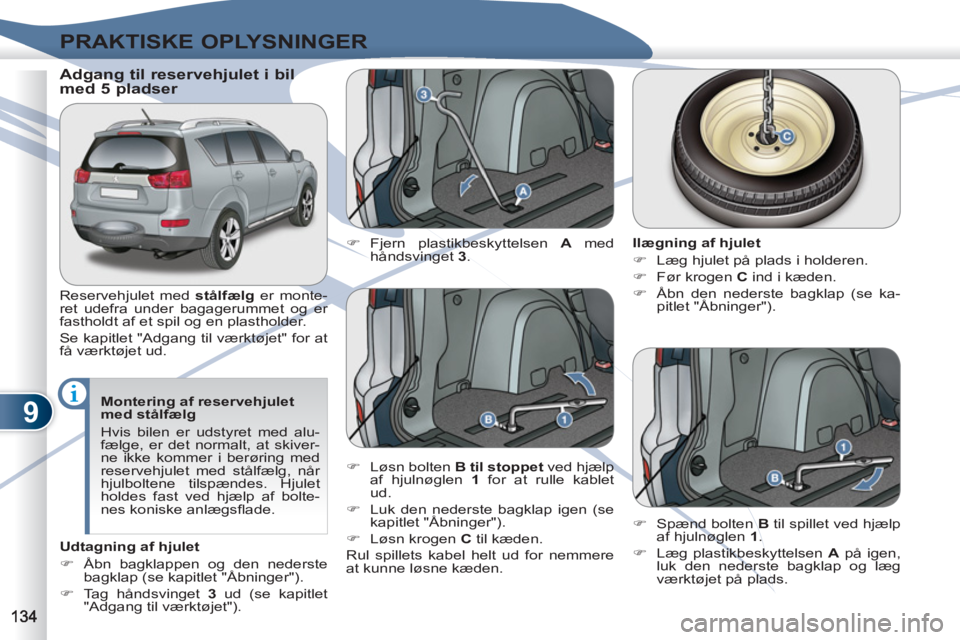

Adgang til reservehjulet i bil
med 5 pladser
Reservehjulet med stålfælg
er monte-
ret udefra under bagagerummet og er
fastholdt af et spil og en plastholder.
Se kapitlet "Adgang til værktøjet" for at
få værktøjet ud.
Montering af reservehjulet
med stålfælg
Hvis bilen er udstyret med alu-
fælge, er det normalt, at skiver-
ne ikke kommer i berøring med
reservehjulet med stålfælg, når
hjulboltene tilspændes. Hjulet
holdes fast ved hjælp af bolte-
nes koniske anlægsfl ade.
Udtagning af hjulet
)
Åbn bagklappen og den nederste
bagklap (se kapitlet "Åbninger").
)
Tag håndsvinget 3
ud (se kapitlet
"Adgang til værktøjet").
)
Fjern plastikbeskyttelsen A
med
håndsvinget 3
.
Ilægning af hjulet
)
Læg hjulet på plads i holderen.
)
Før krogen C
ind i kæden.
)
Åbn den nederste bagklap (se ka-
pitlet "Åbninger").
)
Løsn bolten B
til stoppet
ved hjælp
af hjulnøglen 1
for at rulle kablet
ud.
)
Luk den nederste bagklap igen (se
kapitlet "Åbninger").
)
Løsn krogen C
til kæden.
Rul spillets kabel helt ud for nemmere
at kunne løsne kæden.
)
Spænd bolten B
til spillet ved hjælp
af hjulnøglen 1
.
)
Læg plastikbeskyttelsen A
på igen,
luk den nederste bagklap og læg
værktøjet på plads.
Page 137 of 236
9
PRAKTISKE OPLYSNINGER

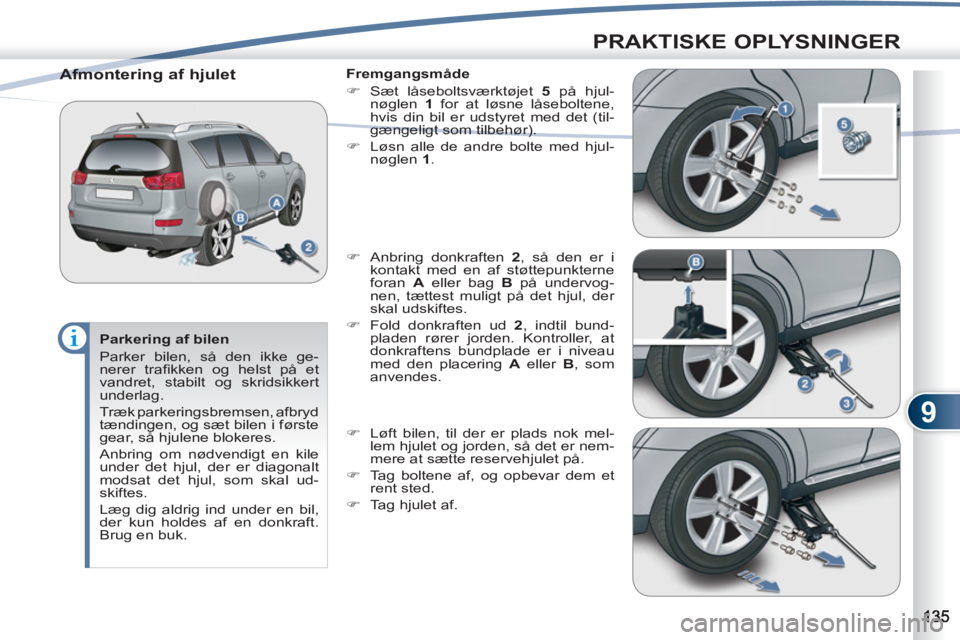

Parkering af bilen
Parker bilen, så den ikke ge-
nerer trafi kken og helst på et
vandret, stabilt og skridsikkert
underlag.
Træk parkeringsbremsen, afbryd
tændingen, og sæt bilen i første
gear, så hjulene blokeres.
Anbring om nødvendigt en kile
under det hjul, der er diagonalt
modsat det hjul, som skal ud-
skiftes.
Læg dig aldrig ind under en bil,
der kun holdes af en donkraft.
Brug en buk.
Afmontering af hjulet
Fremgangsmåde
)
Sæt låseboltsværktøjet 5
på hjul-
nøglen 1
for at løsne låseboltene,
hvis din bil er udstyret med det (til-
gængeligt som tilbehør).
)
Løsn alle de andre bolte med hjul-
nøglen 1
.
)
Anbring donkraften 2
, så den er i
kontakt med en af støttepunkterne
foran A
eller bag B
på undervog-
nen, tættest muligt på det hjul, der
skal udskiftes.
)
Fold donkraften ud 2
, indtil bund-
pladen rører jorden. Kontroller, at
donkraftens bundplade er i niveau
med den placering A
eller B
, som
anvendes.
)
Løft bilen, til der er plads nok mel-
lem hjulet og jorden, så det er nem-
mere at sætte reservehjulet på.
)
Tag boltene af, og opbevar dem et
rent sted.
)
Tag hjulet af.
Page 138 of 236
9
PRAKTISKE OPLYSNINGER
Efter udskiftning af hjulet
Kør ikke over 80 km/t med et
monteret reservehjul.
Få tilspændingen af hjulboltene
og dæktrykket kontrolleret hur-
tigst muligt på et PEUGEOT
værksted eller et kvalifi ceret
værksted.
Få det punkterede hjul repare-
ret, og sæt det på bilen igen hur-
tigst muligt.

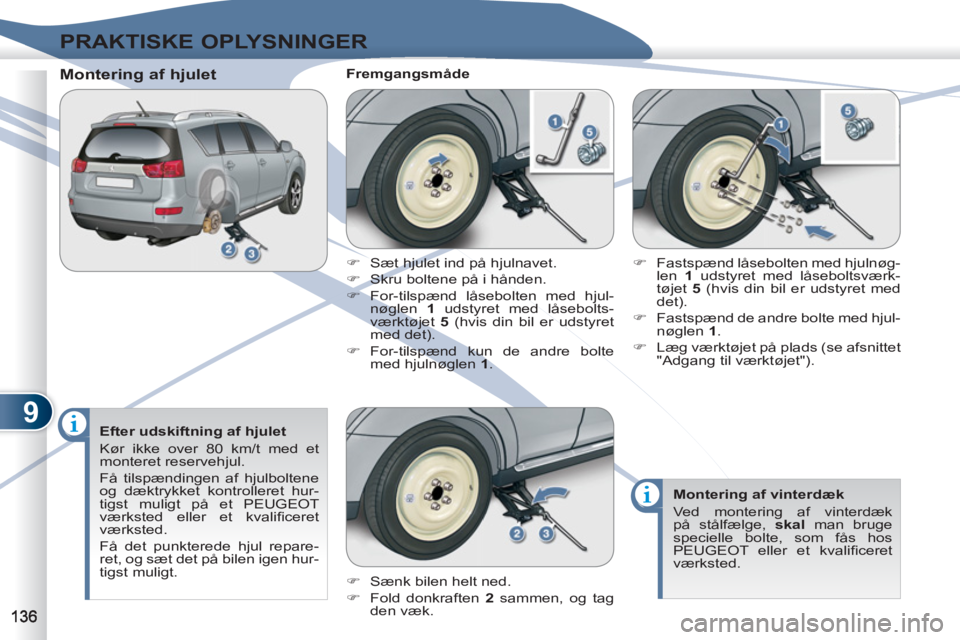

Montering af hjulet
Fremgangsmåde
)
Sænk bilen helt ned.
)
Fold donkraften 2
sammen, og tag
den væk.
)
Fastspænd låsebolten med hjulnøg-
len 1
udstyret med låseboltsværk-
tøjet 5
(hvis din bil er udstyret med
det).
)
Fastspænd de andre bolte med hjul-
nøglen 1
.
)
Læg værktøjet på plads (se afsnittet
"Adgang til værktøjet").
Montering af vinterdæk
Ved montering af vinterdæk
på stålfælge, skal
man bruge
specielle bolte, som fås hos
PEUGEOT eller et kvalifi ceret
værksted.
)
Sæt hjulet ind på hjulnavet.
)
Skru boltene på i hånden.
)
For-tilspænd låsebolten med hjul-
nøglen 1
udstyret med låsebolts-
værktøjet 5
(hvis din bil er udstyret
med det).
)
For-tilspænd kun de andre bolte
med hjulnøglen 1
.
Page 139 of 236
9
PRAKTISKE OPLYSNINGER

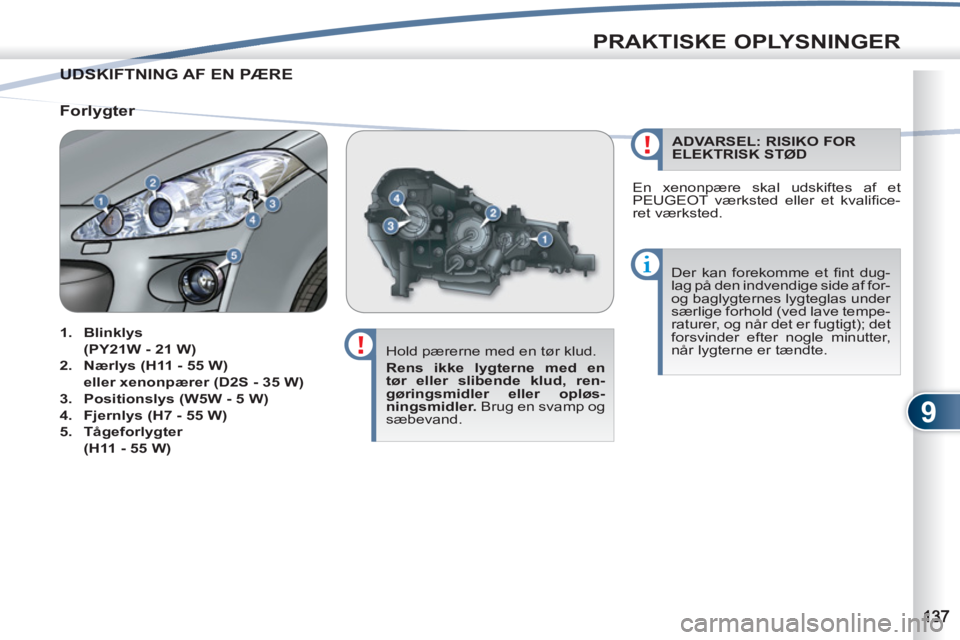

UDSKIFTNING AF EN PÆRE UDSKI
Hold pærerne med en tør klud.
Rens ikke lygterne med en
tør eller slibende klud, ren-
gøringsmidler eller opløs-
ningsmidler.
Brug en svamp og
sæbevand. Der kan forekomme et fi nt dug-
lag på den indvendige side af for-
og baglygternes lygteglas under
særlige forhold (ved lave tempe-
raturer, og når det er fugtigt); det
forsvinder efter nogle minutter,
når lygterne er tændte.
Forlygter
1.
Blinklys
(PY21W - 21 W)
2.
Nærlys (H11 - 55 W)
eller xenonpærer (D2S - 35 W)
3.
Positionslys (W5W - 5 W)
4.
Fjernlys (H7 - 55 W)
5.
Tågeforlygter
(H11 - 55 W)
ADVARSEL: RISIKO FOR
ELEKTRISK STØD
En xenonpære skal udskiftes af et
PEUGEOT værksted eller et kvalifi ce-
ret værksted.
Page 140 of 236
9
PRAKTISKE OPLYSNINGER

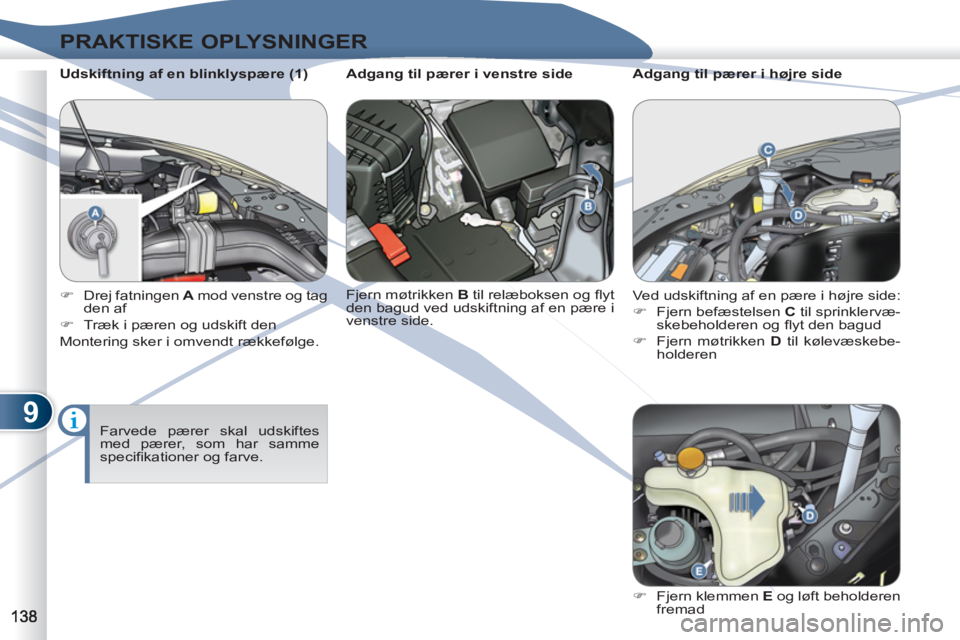

Udskiftning af en blinklyspære (1)
Farvede pærer skal udskiftes
med pærer, som har samme
specifi kationer og farve.
)
Drej fatningen A
mod venstre og tag
den af
)
Træk i pæren og udskift den
Montering sker i omvendt rækkefølge.
Adgang til pærer i venstre side
Fjern møtrikken B
til relæboksen og fl yt
den bagud ved udskiftning af en pære i
venstre side.
Adgang til pærer i højre side
Ved udskiftning af en pære i højre side:
)
Fjern befæstelsen C
til sprinklervæ-
skebeholderen og fl yt den bagud
)
Fjern møtrikken D
til kølevæskebe-
holderen
)
Fjern klemmen E
og løft beholderen
fremad
