9
PRAKTISKE OPLYSNINGER
Udskiftning af en
positionslyspære (3)
)
Skru dækslet H
løst
)
Frakobl stikket
)
Drej fatningen I
en kvart omgang og
tag den af
)
Træk i pæren og udskift den
Montering sker i omvendt rækkefølge.
)
Skru dækslet F
løst
)
Frakobl stikket
)
Drej pæren G
mod venstre og fjern
den
Montering sker i omvendt rækkefølge.

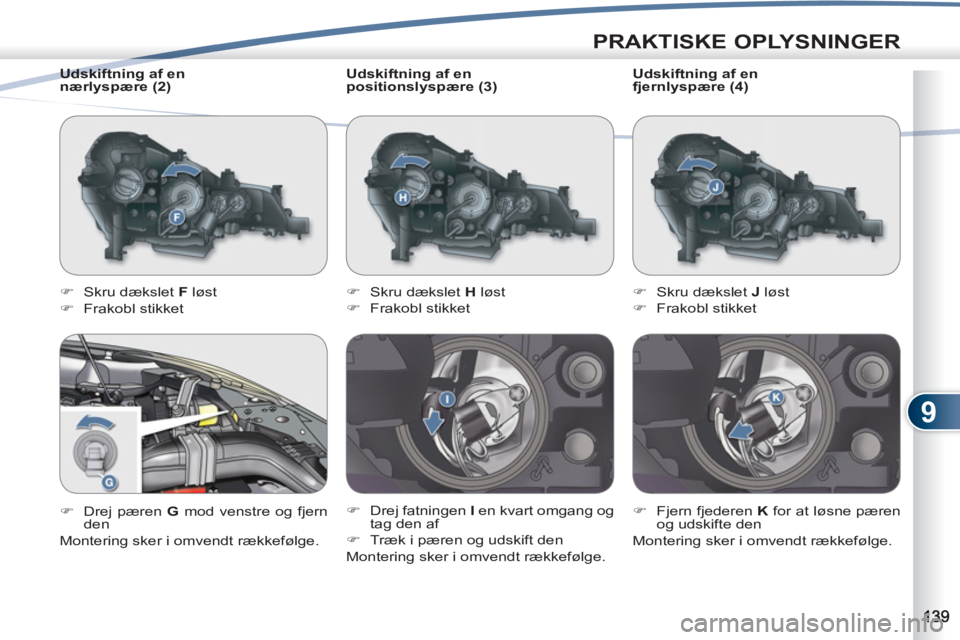

Udskiftning af en
nærlyspære (2)
Udskiftning af en
fjernlyspære (4)
)
Skru dækslet J
løst
)
Frakobl stikket
)
Fjern fjederen K
for at løsne pæren
og udskifte den
Montering sker i omvendt rækkefølge.
Page 142 of 236
9
PRAKTISKE OPLYSNINGER
)
Skub blinklyset A
bagud for at løsne
det
)
Løsn blinklyset
)
Frakobl stikket til blinklyset og ud-
skift det
Montering sker i omvendt rækkefølge.
Kontakt et PEUGEOT værksted eller et
kvalifi ceret værksted for at købe en så-
dan pære.

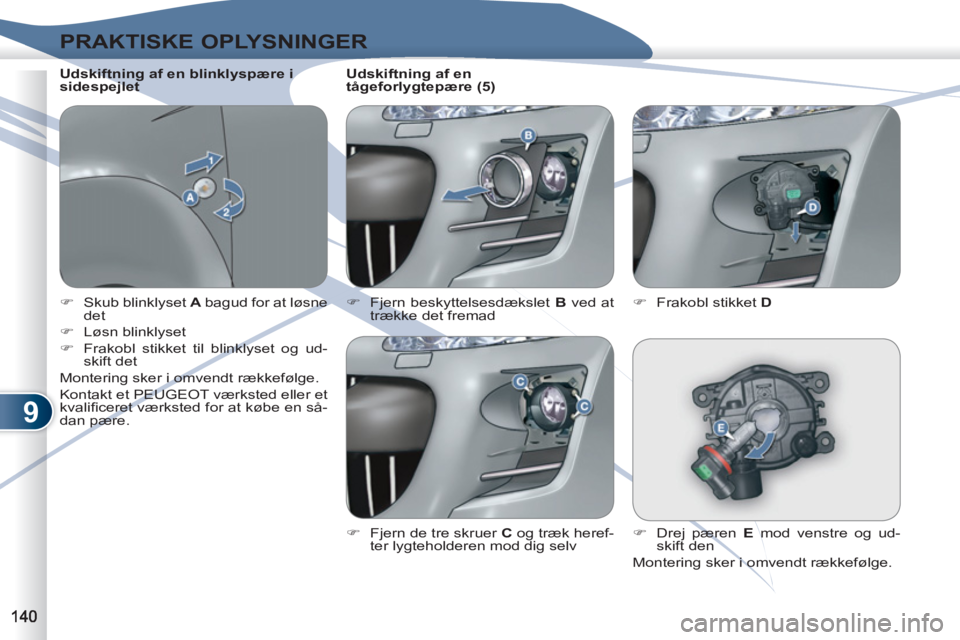

Udskiftning af en blinklyspære i
sidespejlet
)
Fjern beskyttelsesdækslet B
ved at
trække det fremad
Udskiftning af en
tågeforlygtepære (5)
)
Fjern de tre skruer C
og træk heref-
ter lygteholderen mod dig selv
)
Frakobl stikket D
)
Drej pæren E
mod venstre og ud-
skift den
Montering sker i omvendt rækkefølge.
Page 143 of 236
9
PRAKTISKE OPLYSNINGER

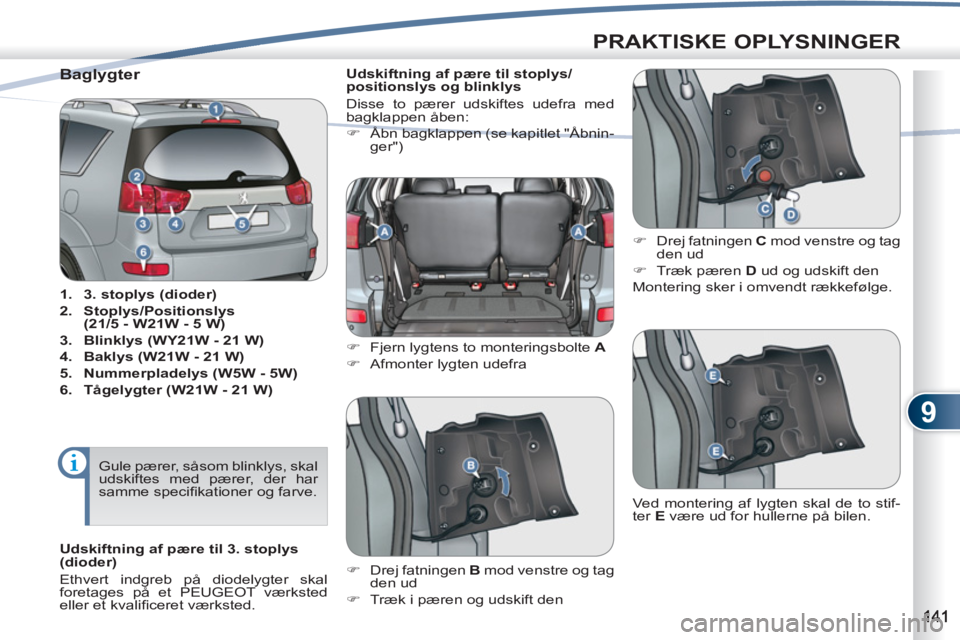

Baglygter
1.
3. stoplys (dioder)
2.
Stoplys/Positionslys
(21/5 - W21W - 5 W)
3.
Blinklys (WY21W - 21 W)
4.
Baklys (W21W - 21 W)
5.
Nummerpladelys (W5W - 5W)
6.
Tågelygter (W21W - 21 W)
Udskiftning af pære til stoplys/
positionslys og blinklys
Disse to pærer udskiftes udefra med
bagklappen åben:
)
Åbn bagklappen (se kapitlet "Åbnin-
ger")
)
Fjern lygtens to monteringsbolte A
)
Afmonter lygten udefra
)
Drej fatningen C
mod venstre og tag
den ud
)
Træk pæren D
ud og udskift den
Montering sker i omvendt rækkefølge.
)
Drej fatningen B
mod venstre og tag
den ud
)
Træk i pæren og udskift den Ved montering af lygten skal de to stif-
ter E
være ud for hullerne på bilen. Gule pærer, såsom blinklys, skal
udskiftes med pærer, der har
samme specifi kationer og farve.
Udskiftning af pære til 3. stoplys
(dioder)
Ethvert indgreb på diodelygter skal
foretages på et PEUGEOT værksted
eller et kvalifi ceret værksted.
Page 144 of 236
9
PRAKTISKE OPLYSNINGER

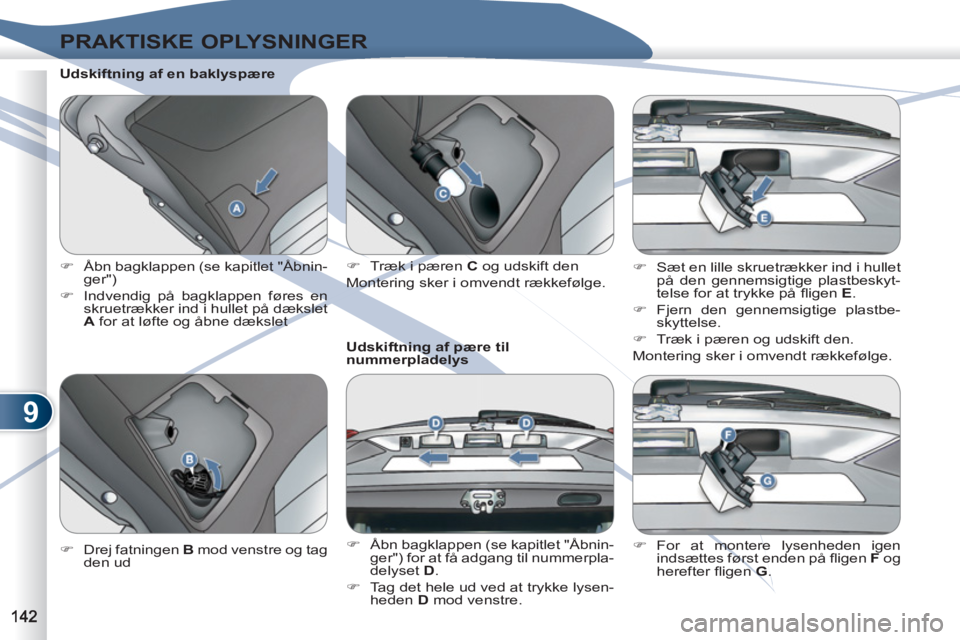

Udskiftning af en baklyspære
)
Åbn bagklappen (se kapitlet "Åbnin-
ger")
)
Indvendig på bagklappen føres en
skruetrækker ind i hullet på dækslet
A
for at løfte og åbne dækslet
Udskiftning af pære til
nummerpladelys
)
Åbn bagklappen (se kapitlet "Åbnin-
ger") for at få adgang til nummerpla-
delyset D
.
)
Tag det hele ud ved at trykke lysen-
heden D
mod venstre.
)
Drej fatningen B
mod venstre og tag
den ud
)
Træk i pæren C
og udskift den
Montering sker i omvendt rækkefølge.
)
Sæt en lille skruetrækker ind i hullet
på den gennemsigtige plastbeskyt-
telse for at trykke på fl igen E
.
)
Fjern den gennemsigtige plastbe-
skyttelse.
)
Træk i pæren og udskift den.
Montering sker i omvendt rækkefølge.
)
For at montere lysenheden igen
indsættes først enden på fl igen F
og
herefter fl igen G
.
Page 145 of 236
9
PRAKTISKE OPLYSNINGER

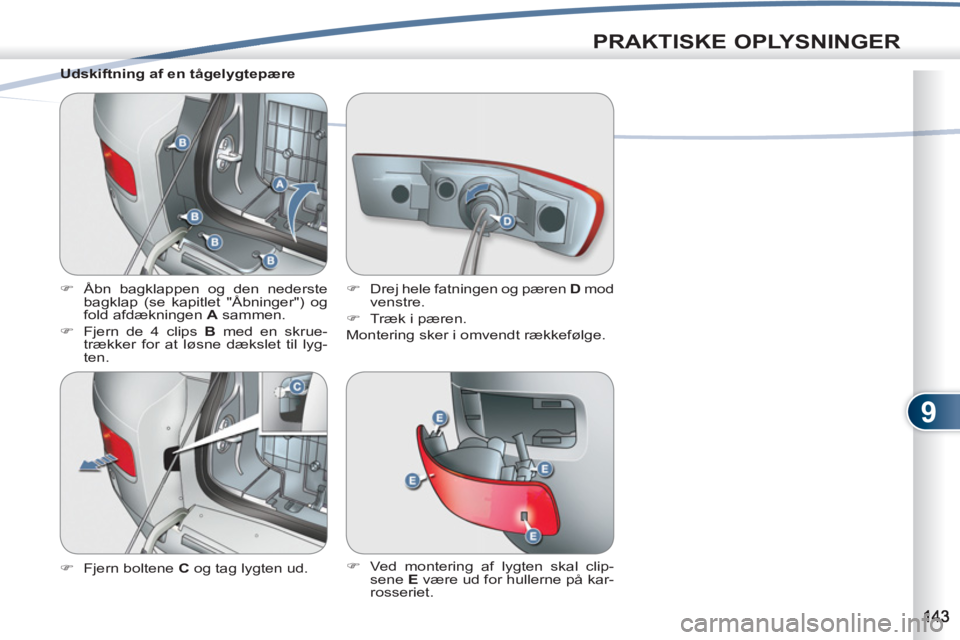

Udskiftning af en tågelygtepære
)
Åbn bagklappen og den nederste
bagklap (se kapitlet "Åbninger") og
fold afdækningen A
sammen.
)
Fjern de 4 clips B
med en skrue-
trækker for at løsne dækslet til lyg-
ten.
)
Fjern boltene C
og tag lygten ud.
)
Drej hele fatningen og pæren D
mod
venstre.
)
Træk i pæren.
Montering sker i omvendt rækkefølge.
)
Ved montering af lygten skal clip-
sene E
være ud for hullerne på kar-
rosseriet.
Page 146 of 236
9
PRAKTISKE OPLYSNINGER
UDSKIFTNING AF EN SIKRING SKIFTNING AF EN SIKRING

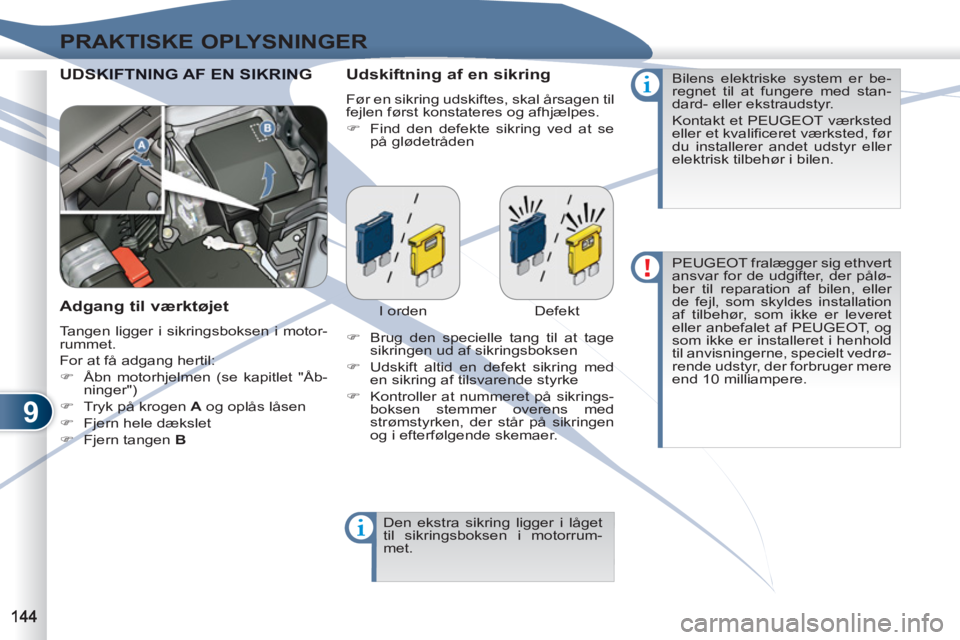

Udskiftning af en sikring
Før en sikring udskiftes, skal årsagen til
fejlen først konstateres og afhjælpes.
)
Find den defekte sikring ved at se
på glødetråden
Adgang til værktøjet
Tangen ligger i sikringsboksen i motor-
rummet.
For at få adgang hertil:
)
Åbn motorhjelmen (se kapitlet "Åb-
ninger")
)
Tryk på krogen A
og oplås låsen
)
Fjern hele dækslet
)
Fjern tangen B
I orden Defekt
)
Brug den specielle tang til at tage
sikringen ud af sikringsboksen
)
Udskift altid en defekt sikring med
en sikring af tilsvarende styrke
)
Kontroller at nummeret på sikrings-
boksen stemmer overens med
strømstyrken, der står på sikringen
og i efterfølgende skemaer.
Den ekstra sikring ligger i låget
til sikringsboksen i motorrum-
met. Bilens elektriske system er be-
regnet til at fungere med stan-
dard- eller ekstraudstyr.
Kontakt et PEUGEOT værksted
eller et kvalifi ceret værksted, før
du installerer andet udstyr eller
elektrisk tilbehør i bilen.
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der pålø-
ber til reparation af bilen, eller
de fejl, som skyldes installation
af tilbehør, som ikke er leveret
eller anbefalet af PEUGEOT, og
som ikke er installeret i henhold
til anvisningerne, specielt vedrø-
rende udstyr, der forbruger mere
end 10 milliampere.
Page 147 of 236
9
PRAKTISKE OPLYSNINGER

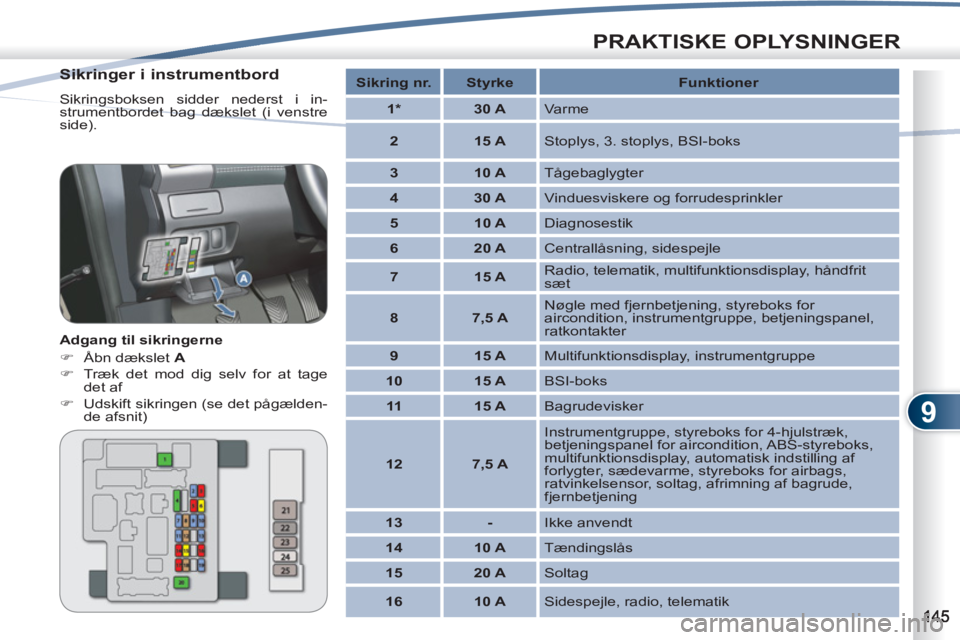

Sikringer i instrumentbord
Sikringsboksen sidder nederst i in-
strumentbordet bag dækslet (i venstre
side).

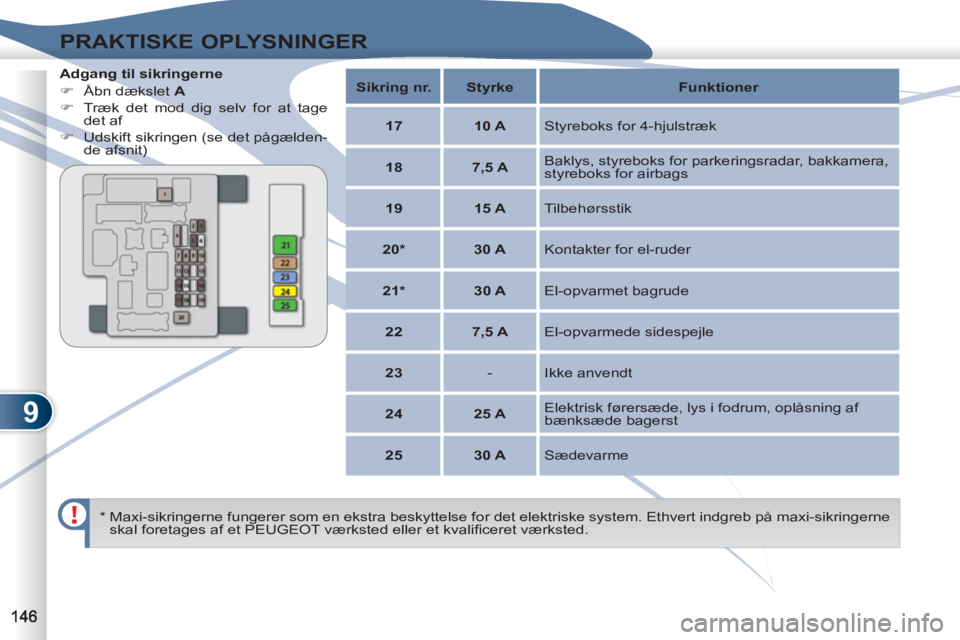

Adgang til sikringerne
)
Åbn dækslet A
)
Træk det mod dig selv for at tage
det af
)
Udskift sikringen (se det pågælden-
de afsnit)
Sikring nr.
Styrke
Funktioner
1*
30 A
Varme
2
15 A
Stoplys, 3. stoplys, BSI-boks
3
10 A
Tågebaglygter
4
30 A
Vinduesviskere og forrudesprinkler
5
10 A
Diagnosestik
6
20 A
Centrallåsning, sidespejle
7
15 A
Radio, telematik, multifunktionsdisplay, håndfrit
sæt
8
7,5 A
Nøgle med fjernbetjening, styreboks for
aircondition, instrumentgruppe, betjeningspanel,
ratkontakter
9
15 A
Multifunktionsdisplay, instrumentgruppe
10
15 A
BSI-boks
11
15 A
Bagrudevisker
12
7,5 A
Instrumentgruppe, styreboks for 4-hjulstræk,
betjeningspanel for aircondition, ABS-styreboks,
multifunktionsdisplay, automatisk indstilling af
forlygter, sædevarme, styreboks for airbags,
ratvinkelsensor, soltag, afrimning af bagrude,
fjernbetjening
13
-
Ikke anvendt
14
10 A
Tændingslås
15
20 A
Soltag
16
10 A
Sidespejle, radio, telematik
Page 148 of 236
9
PRAKTISKE OPLYSNINGER
Adgang til sikringerne
)
Åbn dækslet A
)
Træk det mod dig selv for at tage
det af
)
Udskift sikringen (se det pågælden-
de afsnit)
* Maxi-sikringerne fungerer som en ekstra beskyttelse for det elektriske system. Ethvert indgreb på maxi-sikringerne
skal foretages af et PEUGEOT værksted eller et kvalifi ceret værksted.
Sikring nr.
Styrke
Funktioner
17
10 A
Styreboks for 4-hjulstræk
18
7,5 A
Baklys, styreboks for parkeringsradar, bakkamera,
styreboks for airbags
19
15 A
Tilbehørsstik
20*
30 A
Kontakter for el-ruder
21*
30 A
El-opvarmet bagrude
22
7,5 A
El-opvarmede sidespejle
23
- Ikke anvendt
24
25 A
Elektrisk førersæde, lys i fodrum, oplåsning af
bænksæde bagerst
25
30 A
Sædevarme
Page 149 of 236
9
PRAKTISKE OPLYSNINGER

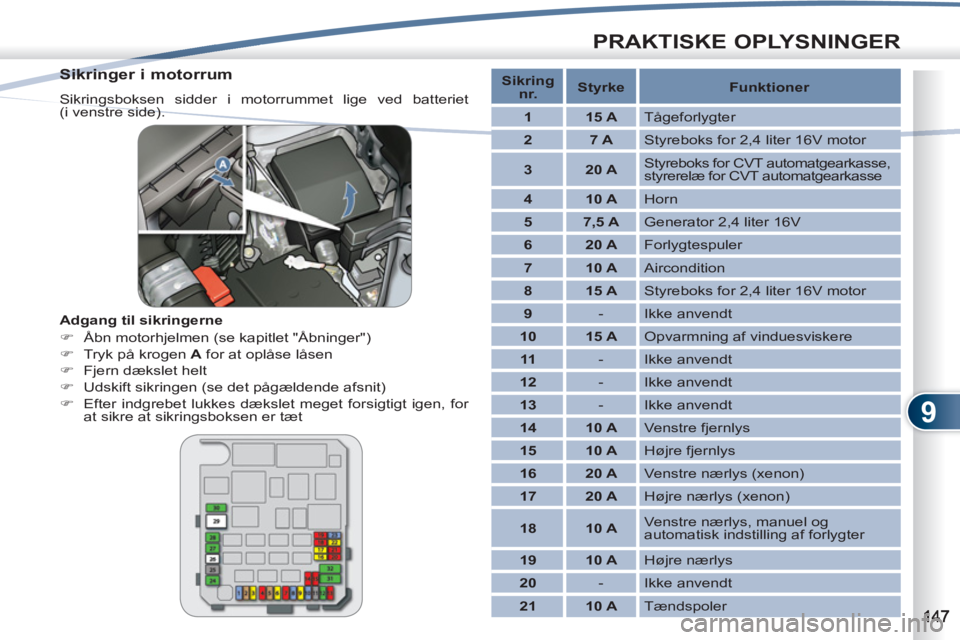

Sikringer i motorrum
Sikringsboksen sidder i motorrummet lige ved batteriet
(i venstre side).
Adgang til sikringerne
)
Åbn motorhjelmen (se kapitlet "Åbninger")
)
Tryk på krogen A
for at oplåse låsen
)
Fjern dækslet helt
)
Udskift sikringen (se det pågældende afsnit)
)
Efter indgrebet lukkes dækslet meget forsigtigt igen, for
at sikre at sikringsboksen er tæt
Sikring
nr.
Styrke
Funktioner
1
15 A
Tågeforlygter
2
7 A
Styreboks for 2,4 liter 16V motor
3
20 A
Styreboks for CVT automatgearkasse,
styrerelæ for CVT automatgearkasse
4
10 A
Horn
5
7,5 A
Generator 2,4 liter 16V
6
20 A
Forlygtespuler
7
10 A
Aircondition
8
15 A
Styreboks for 2,4 liter 16V motor
9
- Ikke anvendt
10
15 A
Opvarmning af vinduesviskere
11
- Ikke anvendt
12
- Ikke anvendt
13
- Ikke anvendt
14
10 A
Venstre fjernlys
15
10 A
Højre fjernlys
16
20 A
Venstre nærlys (xenon)
17
20 A
Højre nærlys (xenon)
18
10 A
Venstre nærlys, manuel og
automatisk indstilling af forlygter
19
10 A
Højre nærlys
20
- Ikke anvendt
21
10 A
Tændspoler
Page 150 of 236
9
PRAKTISKE OPLYSNINGER
Ekstra sikringer
De ekstra sikringer ligger i låget til sikringsboksen i motor-
rummet.
Der ligger ikke nogen ekstra sikringer i låget på 7,5 A,
25 A eller 30 A. Hvis en af sikringerne på disse am-
pere er defekt, udskiftes den med følgende sikring:
En sikring på 7,5 A
udskiftes med en ekstra sikring
på 10 A
, en sikring på 25 A
udskiftes med en ekstra
sikring på 20 A
og en sikring på 30 A
udskiftes med
sikringen til lydanlægget (nr. 31)
.
* Maxi-sikringerne fungerer som en ekstra beskyttelse for det elektriske system. Ethvert indgreb på maxi-sikringerne
skal foretages af et PEUGEOT værksted eller et kvalifi ceret værksted.

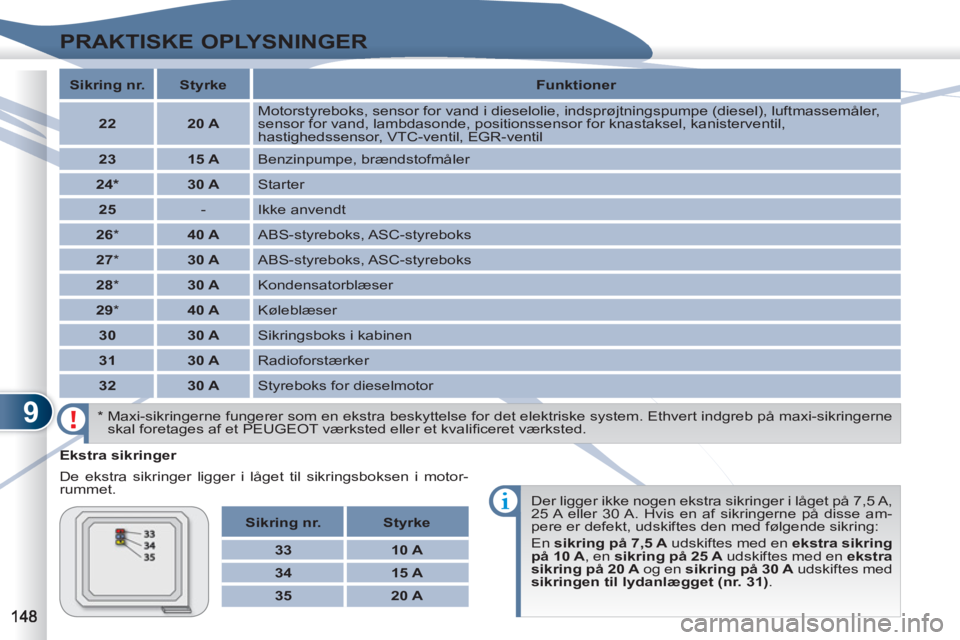

Sikring nr.
Styrke
Funktioner
22
20 A
Motorstyreboks, sensor for vand i dieselolie, indsprøjtningspumpe (diesel), luftmassemåler,
sensor for vand, lambdasonde, positionssensor for knastaksel, kanisterventil,
hastighedssensor, VTC-ventil, EGR-ventil
23
15 A
Benzinpumpe, brændstofmåler
24*
30 A
Starter
25
- Ikke anvendt
26
*
40 A
ABS-styreboks, ASC-styreboks
27
*
30 A
ABS-styreboks, ASC-styreboks
28
*
30 A
Kondensatorblæser
29
*
40 A
Køleblæser
30
30 A
Sikringsboks i kabinen
31
30 A
Radioforstærker
32
30 A
Styreboks for dieselmotor
Sikring nr.
Styrke
33
10 A
34
15 A
35
