Page 131 of 236
8
KONTROLLER

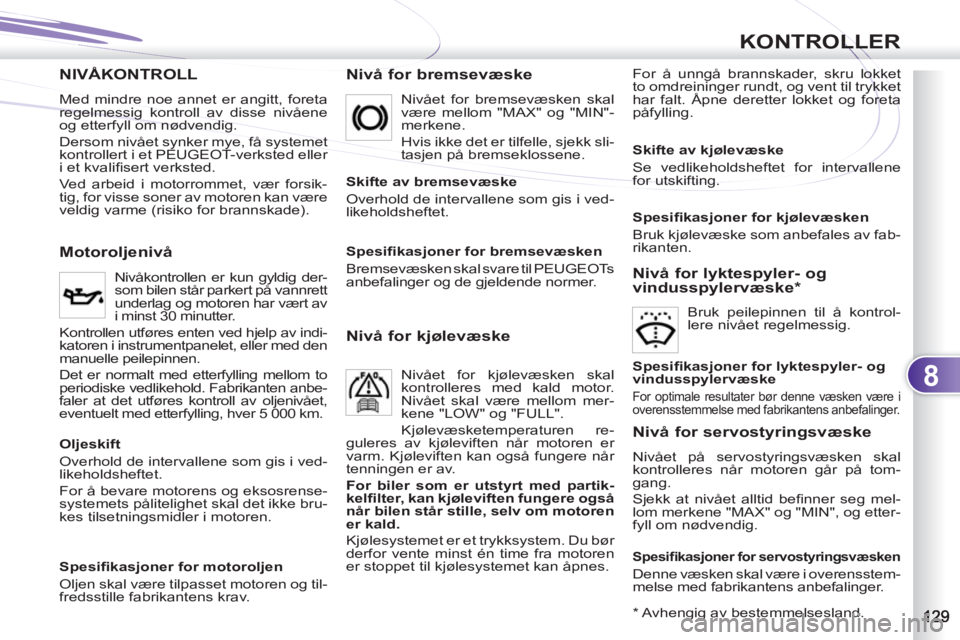

NIVÅKONTROLL
Nivå for bremsevæske
For å unngå brannskader, skru lokket
to omdreininger rundt, og vent til trykket
har falt. Åpne deretter lokket og foreta
påfylling.
Motoroljenivå
Nivåkontrollen er kun gyldig der-
som bilen står parkert på vannrett
underlag og motoren har vært av
i minst 30 minutter.
Kontrollen utføres enten ved hjelp av indi-
katoren i instrumentpanelet, eller med den
manuelle peilepinnen.
Det er normalt med etterfylling mellom to
periodiske vedlikehold. Fabrikanten anbe-
faler at det utføres kontroll av oljenivået,
eventuelt med etterfylling, hver 5 000 km. Nivået for bremsevæsken skal
være mellom "MAX" og "MIN"-
merkene.
Hvis ikke det er tilfelle, sjekk sli-
tasjen på bremseklossene.
Skifte av bremsevæske
Overhold de intervallene som gis i ved-
likeholdsheftet.
Nivå for kjølevæske
Nivået for kjølevæsken skal
kontrolleres med kald motor.
Nivået skal være mellom mer-
kene "LOW" og "FULL".
Kjølevæsketemperaturen re-
guleres av kjøleviften når motoren er
varm. Kjøleviften kan også fungere når
tenningen er av.
For biler som er utstyrt med partik-
kelfi lter, kan kjøleviften fungere også
når bilen står stille, selv om motoren
er kald.
Kjølesystemet er et trykksystem. Du bør
derfor vente minst én time fra motoren
er stoppet til kjølesystemet kan åpnes.
Nivå for lyktespyler- og
vindusspylervæske *
Bruk peilepinnen til å kontrol-
lere nivået regelmessig.
* Avhengig av bestemmelsesland.
Oljeskift
Overhold de intervallene som gis i ved-
likeholdsheftet.
For å bevare motorens og eksosrense-
systemets pålitelighet skal det ikke bru-
kes tilsetningsmidler i motoren.
Spesifi kasjoner for motoroljen
Oljen skal være tilpasset motoren og til-
fredsstille fabrikantens krav.
Spesifi kasjoner for bremsevæsken
Bremsevæsken skal svare til PEUGEOTs
anbefalinger og de gjeldende normer.
Skifte av kjølevæske
Se vedlikeholdsheftet for intervallene
for utskifting.
Spesifi kasjoner for kjølevæsken
Bruk kjølevæske som anbefales av fab-
rikanten.
Spesifi kasjoner for lyktespyler- og
vindusspylervæske
For optimale resultater bør denne væsken være i
overensstemmelse med fabrikantens anbefalinger.
Nivå for servostyringsvæske
Nivået på servostyringsvæsken skal
kontrolleres når motoren går på tom-
gang.
Sjekk at nivået alltid befi nner seg mel-
lom merkene "MAX" og "MIN", og etter-
fyll om nødvendig.
Spesifi kasjoner for servostyringsvæsken
Denne væsken skal være i overensstem-
melse med fabrikantens anbefalinger.
Med mindre noe annet er angitt, foreta
regelmessig kontroll av disse nivåene
og etterfyll om nødvendig.
Dersom nivået synker mye, få systemet
kontrollert i et PEUGEOT-verksted eller
i et kvalifi sert verksted.
Ved arbeid i motorrommet, vær forsik-
tig, for visse soner av motoren kan være
veldig varme (risiko for brannskade).
Page 132 of 236
8
KONTROLLER
Nivå for tilsetningsmiddel i
diesel (diesel med partikkelfilter)
Lavt nivå indikeres ved at servicelampen
tennes, samtidig som det avgis et lydsignal
og en melding gis i multifunksjonsdisplayet.
Etterfylling
Tilsetningsmiddelet skal etterfylles så
snart som mulig. Dette skal gjøres i et
PEUGEOT-verksted eller i et kvalifi sert
verksted.
Brukte produkter
KONTROLLER LLER
Batteri
Kontroller regelmessige elek-
trolyttnivået. Etterfyll eventu-
elt med destillert vann.
Derimot bør man kontrollere
at polene er rene og tilstrek-
kelig tilstrammet, spesielt midt på som-
meren og vinteren.
Ved arbeidsoperasjon på batteriet, se
kapittelet "Praktisk informasjon" for å bli
nærmere kjent med de forholdsreglene
som skal tas før frakopling og etter til-
bakekopling.
Luftfilter og kupéfilter
Se vedlikeholdsheftet for å bli
kjent med intervallene for ut-
skifting av disse elementene.
Avhengig av omgivelsene
(støvet luft...) og bruk av bi-
len (bykjøring...), skal disse fi ltrene
skiftes ut dobbelt så ofte. (Se avsnittet
"Motorer").
Et tilsmusset kupéfi lter kan gå ut over
ytelsene til klimaanlegget, og kan frem-
bringe ubehagelig lukt.
Oljefilter
Oljefi lteret skal skiftes ut hver
gang det skiftes motorolje.
Se vedlikeholdsheftet for å bli
kjent med intervallene for ut-
skifting av dette fi lteret.
Partikkelfilter (diesel)
Partikkelfi lteret skal vedlikeholdes i et
PEUGEOT-verksted eller i et kvalifi sert
verksted.
Ved langvarig kjøring med bilen i
lav hastighet eller ved tomgang,
kan det hende at det kommer
vanndamp fra eksosrøret ved
akselerering. Dette har ikke noe
å si for bilens kjøreegenskaper
og er ikke skadelig for miljøet.
Unngå å la olje eller annen væs-
ke sitte for lenge på huden.
De fl este av disse produktene er
helsefarlige og meget etsende.
Hell ikke utskiftet olje eller væs-
ke i kloakken, i vannavløp eller
på bakken.
Bruk de spesielle containere
som stilles til disposisjon av
PEUGEOT eller et kvalifi sert
verksted. Kast ikke brukt fi lter hvor som helst.
Bruk de spesielle beholderne som
er beregnet på det, og som du fi n-
ner i PEUGEOT-nettverket eller i et
kvalifi sert verksted.
Dersom ikke noe annet oppgis, skal følgende ele-
menter kontrolleres i overensstemmelse med ved-
likeholdsplanen og avhengig av motorversjonen.
Hvis ikke du selv foretar kontrollen, få det gjort
i et PEUGEOT-verksted eller i et kvalifi sert
verksted.
Page 133 of 236
8
KONTROLLER
Manuell girkasse
Se vedlikeholdsheftet for in-
formasjon om vedlikehold av
girkassen.
Bremseklosser
Slitasje på bremsene er først
og fremst avhengig av kjøre-
stil, og gjelder spesielt biler
som brukes mye til bykjøring
eller over korte distanser.
Det kan være nødvendig å kontrollere
bremsenes tilstand, spesielt mellom de
foreskrevne kontrollene.
Et lavt bremsevæskenivå kan enten be-
tyr at det forekommer en lekkasje, eller
at bremseklossene er slitt.
Slitasje av bremseskiver
For all informasjon når det
gjelder kontroll av tilstanden
for bremseskivene, kontakt et
PEUGEOT-verksted eller et
kvalifi sert verksted.
Parkeringsbrems
Dersom det konstateres at
parkeringsbremsen er for
"slakk" eller at den ikke er til-
strekkelig effektiv, skal syste-
met reguleres, selv mellom to
periodiske kontroller.
Få hele systemet kontrollert på et
PEUGEOT-verksted eller i et kvalifi sert
verksted.
Bruk kun produkter som anbefales av
PEUGEOT eller produkter med lignen-
de spesifi kasjoner. For å optimalisere funksjonen
for viktige systemer som for
eksempel bremseanlegget, vel-
ger PEUGEOT ut spesielle pro-
dukter.
For å ikke beskadige de elek-
triske elementene, er det strengt
forbudt
å vaske med høyttrykk-
spyler i motorrommet.
Transferkasse og differensial
bak
Se vedlikeholdsheftet for inter-
valler av disse elementene.
Page 134 of 236
9
PRAKTISK INFORMASJON

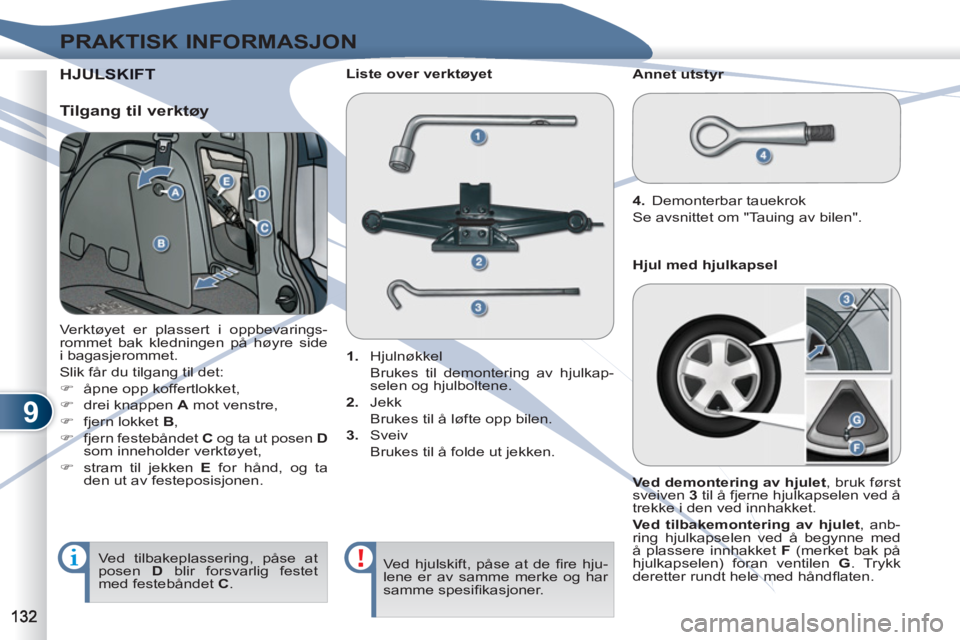

HJULSULSKIFT
Verktøyet er plassert i oppbevarings-
rommet bak kledningen på høyre side
i bagasjerommet.
Slik får du tilgang til det:
)
åpne opp koffertlokket,
)
drei knappen A
mot venstre,
)
fjern lokket B
,
)
fjern festebåndet C
og ta ut posen D
som inneholder verktøyet,
)
stram til jekken E
for hånd, og ta
den ut av festeposisjonen.
1.
Hjulnøkkel
Brukes til demontering av hjulkap-
selen og hjulboltene.
2.
Jekk
Brukes til å løfte opp bilen.
3.
Sveiv
Brukes til å folde ut jekken.
Liste over verktøyet
Annet utstyr
4.
Demonterbar tauekrok
Se avsnittet om "Tauing av bilen".
Tilgang til verktøy
Ved hjulskift, påse at de fi re hju-
lene er av samme merke og har
samme spesifi kasjoner. Ved tilbakeplassering, påse at
posen D
blir forsvarlig festet
med festebåndet C
.
Ved demontering av hjulet
, bruk først
sveiven 3
til å fjerne hjulkapselen ved å
trekke i den ved innhakket.
Ved tilbakemontering av hjulet
, anb-
ring hjulkapselen ved å begynne med
å plassere innhakket F
(merket bak på
hjulkapselen) foran ventilen G
. Trykk
deretter rundt hele med håndfl aten.
Hjul med hjulkapsel
Page 135 of 236
9
PRAKTISK INFORMASJON
Montering av reservehjul av
typen "nødhjelpshjul"
Dersom bilen din er utstyrt med
aluminiumsdekk, er det normalt
at mellomleggsskivene ikke
kommer i kontakt med reserve-
hjulet når hjulboltene strammes.
Hjulet holdes på plass ved hjelp
av hver bolts koniske trykk.

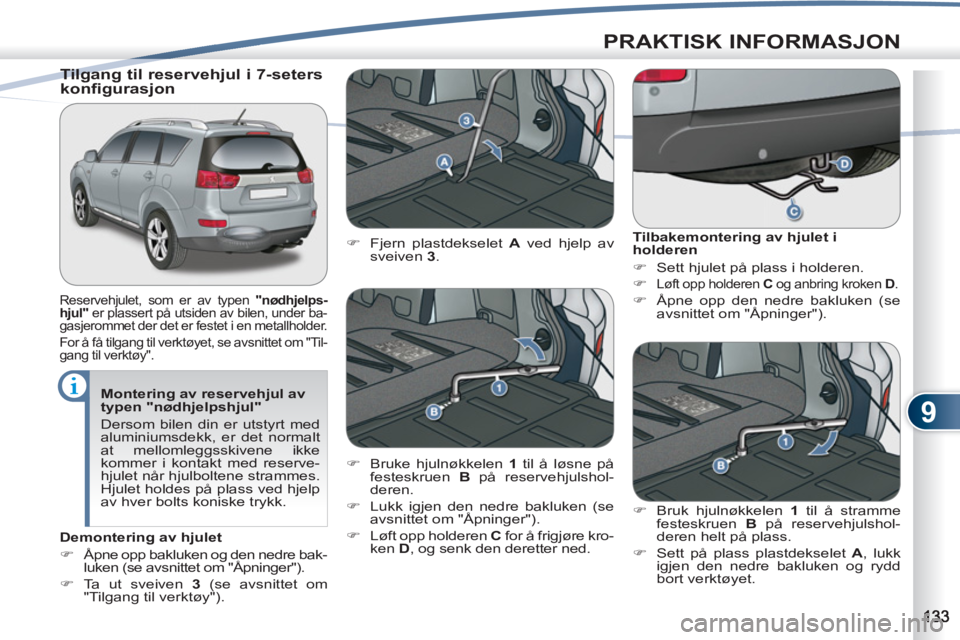

Tilgang til reservehjul i 7-seters
konfigurasjon
Reservehjulet, som er av typen "nødhjelps-
hjul"
er plassert på utsiden av bilen, under ba-
gasjerommet der det er festet i en metallholder.
For å få tilgang til verktøyet, se avsnittet om "Til-
gang til verktøy".
Tilbakemontering av hjulet i
holderen
)
Sett hjulet på plass i holderen.
)
Løft opp holderen C
og anbring kroken D
.
)
Åpne opp den nedre bakluken (se
avsnittet om "Åpninger").
)
Fjern plastdekselet A
ved hjelp av
sveiven 3
.
)
Bruke hjulnøkkelen 1
til å løsne på
festeskruen B
på reservehjulshol-
deren.
)
Lukk igjen den nedre bakluken (se
avsnittet om "Åpninger").
)
Løft opp holderen C
for å frigjøre kro-
ken D
, og senk den deretter ned.
)
Bruk hjulnøkkelen 1
til å stramme
festeskruen B
på reservehjulshol-
deren helt på plass.
)
Sett på plass plastdekselet A
, lukk
igjen den nedre bakluken og rydd
bort verktøyet.
Demontering av hjulet
)
Åpne opp bakluken og den nedre bak-
luken (se avsnittet om "Åpninger").
)
Ta ut sveiven 3
(se avsnittet om
"Tilgang til verktøy").
Page 136 of 236
9
PRAKTISK INFORMASJON

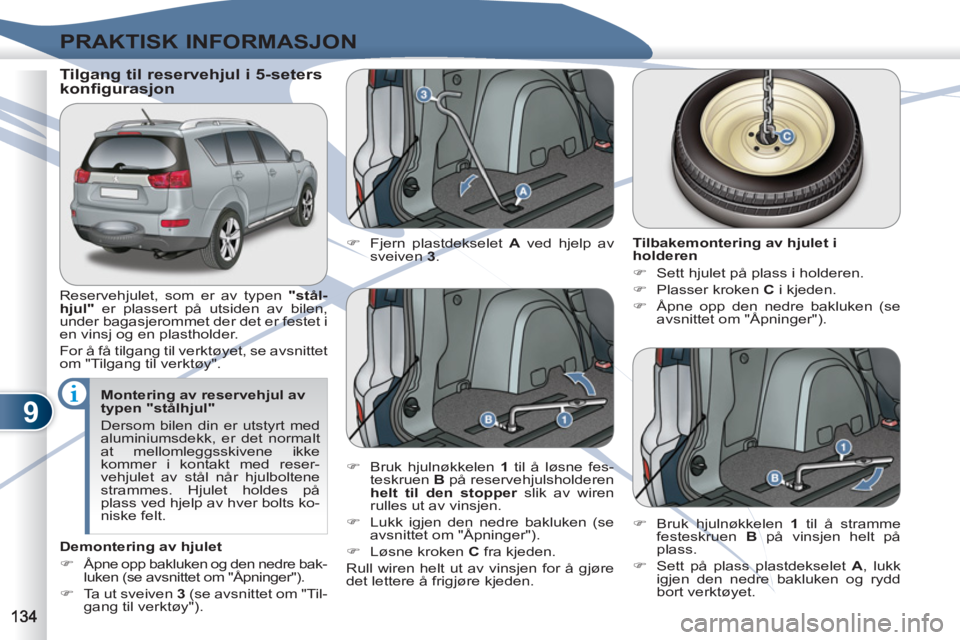

Tilgang til reservehjul i 5-seters
konfigurasjon
Reservehjulet, som er av typen "stål-
hjul"
er plassert på utsiden av bilen,
under bagasjerommet der det er festet i
en vinsj og en plastholder.
For å få tilgang til verktøyet, se avsnittet
om "Tilgang til verktøy".
Montering av reservehjul av
typen "stålhjul"
Dersom bilen din er utstyrt med
aluminiumsdekk, er det normalt
at mellomleggsskivene ikke
kommer i kontakt med reser-
vehjulet av stål når hjulboltene
strammes. Hjulet holdes på
plass ved hjelp av hver bolts ko-
niske felt.
Demontering av hjulet
)
Åpne opp bakluken og den nedre bak-
luken (se avsnittet om "Åpninger").
)
Ta ut sveiven 3
(se avsnittet om "Til-
gang til verktøy").
)
Fjern plastdekselet A
ved hjelp av
sveiven 3
.
Tilbakemontering av hjulet i
holderen
)
Sett hjulet på plass i holderen.
)
Plasser kroken C
i kjeden.
)
Åpne opp den nedre bakluken (se
avsnittet om "Åpninger").
)
Bruk hjulnøkkelen 1
til å løsne fes-
teskruen B
på reservehjulsholderen
helt til den stopper
slik av wiren
rulles ut av vinsjen.
)
Lukk igjen den nedre bakluken (se
avsnittet om "Åpninger").
)
Løsne kroken C
fra kjeden.
Rull wiren helt ut av vinsjen for å gjøre
det lettere å frigjøre kjeden.
)
Bruk hjulnøkkelen 1
til å stramme
festeskruen B
på vinsjen helt på
plass.
)
Sett på plass plastdekselet A
, lukk
igjen den nedre bakluken og rydd
bort verktøyet.
Page 137 of 236
9
PRAKTISK INFORMASJON

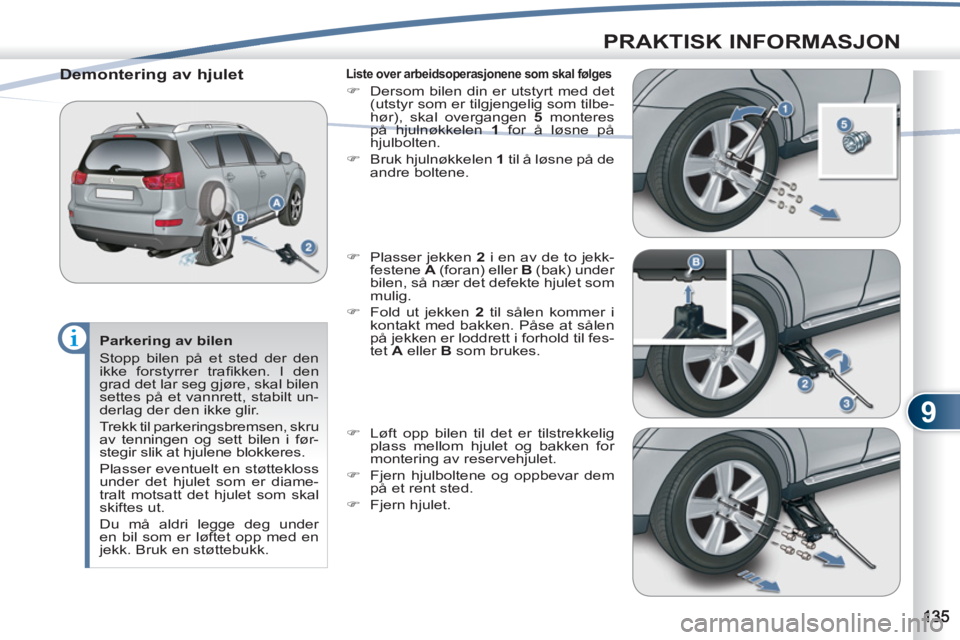

Parkering av bilen
Stopp bilen på et sted der den
ikke forstyrrer trafi kken. I den
grad det lar seg gjøre, skal bilen
settes på et vannrett, stabilt un-
derlag der den ikke glir.
Trekk til parkeringsbremsen, skru
av tenningen og sett bilen i før-
stegir slik at hjulene blokkeres.
Plasser eventuelt en støttekloss
under det hjulet som er diame-
tralt motsatt det hjulet som skal
skiftes ut.
Du må aldri legge deg under
en bil som er løftet opp med en
jekk. Bruk en støttebukk.
Demontering av hjulet
Liste over arbeidsoperasjonene som skal følges
)
Dersom bilen din er utstyrt med det
(utstyr som er tilgjengelig som tilbe-
hør), skal overgangen 5
monteres
på hjulnøkkelen 1
for å løsne på
hjulbolten.
)
Bruk hjulnøkkelen 1
til å løsne på de
andre boltene.
)
Plasser jekken 2
i en av de to jekk-
festene A
(foran) eller B
(bak) under
bilen, så nær det defekte hjulet som
mulig.
)
Fold ut jekken 2
til sålen kommer i
kontakt med bakken. Påse at sålen
på jekken er loddrett i forhold til fes-
tet A
eller B
som brukes.
)
Løft opp bilen til det er tilstrekkelig
plass mellom hjulet og bakken for
montering av reservehjulet.
)
Fjern hjulboltene og oppbevar dem
på et rent sted.
)
Fjern hjulet.
Page 138 of 236
9
PRAKTISK INFORMASJON
Etter skifte av hjul
Ved bruk av reservehjul av ty-
pen nødhjelpshjul, må man ikke
kjøre i over 80 km/t.
Få tilstrammingen av boltene
og dekktrykket på reservehju-
let kontrollert i et PEUGEOT-
verksted eller i et kvalifi sert
verksted.
Få det defekte hjulet reparert
og tilbakemonter det på bilen så
snart som mulig.

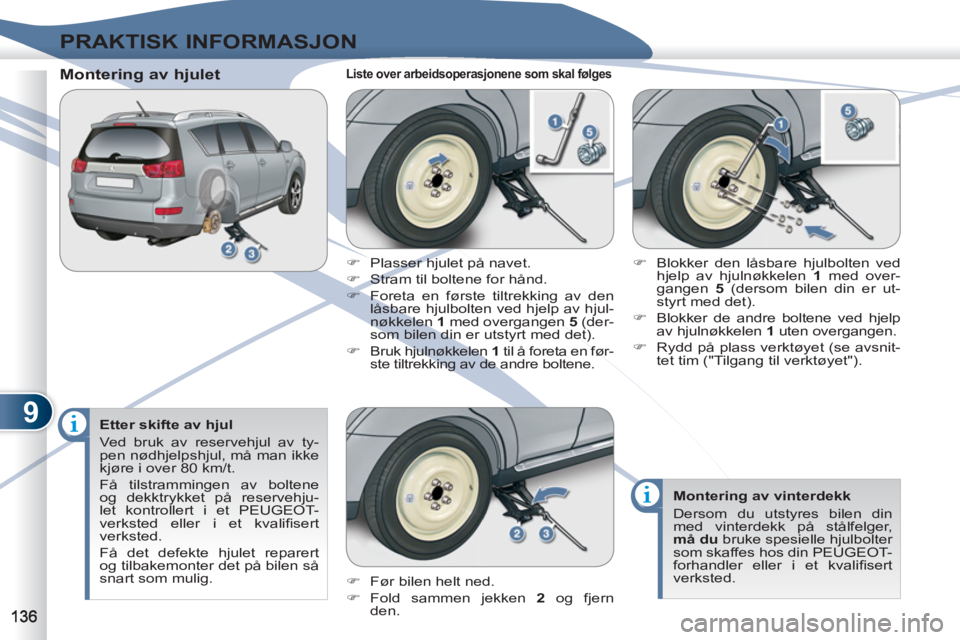

Montering av hjulet
Liste over arbeidsoperasjonene som skal følges
)
Før bilen helt ned.
)
Fold sammen jekken 2
og fjern
den.
)
Blokker den låsbare hjulbolten ved
hjelp av hjulnøkkelen 1
med over-
gangen 5
(dersom bilen din er ut-
styrt med det).
)
Blokker de andre boltene ved hjelp
av hjulnøkkelen 1 uten overgangen.
)
Rydd på plass verktøyet (se avsnit-
tet tim ("Tilgang til verktøyet").
Montering av vinterdekk
Dersom du utstyres bilen din
med vinterdekk på stålfelger,
må du
bruke spesielle hjulbolter
som skaffes hos din PEUGEOT-
forhandler eller i et kvalifi sert
verksted.
)
Plasser hjulet på navet.
)
Stram til boltene for hånd.
)
Foreta en første tiltrekking av den
låsbare hjulbolten ved hjelp av hjul-
nøkkelen 1
med overgangen 5
(der-
som bilen din er utstyrt med det).
)
Bruk hjulnøkkelen 1
til å foreta en før-
ste tiltrekking av de andre boltene.
Page 139 of 236
9
PRAKTISK INFORMASJON

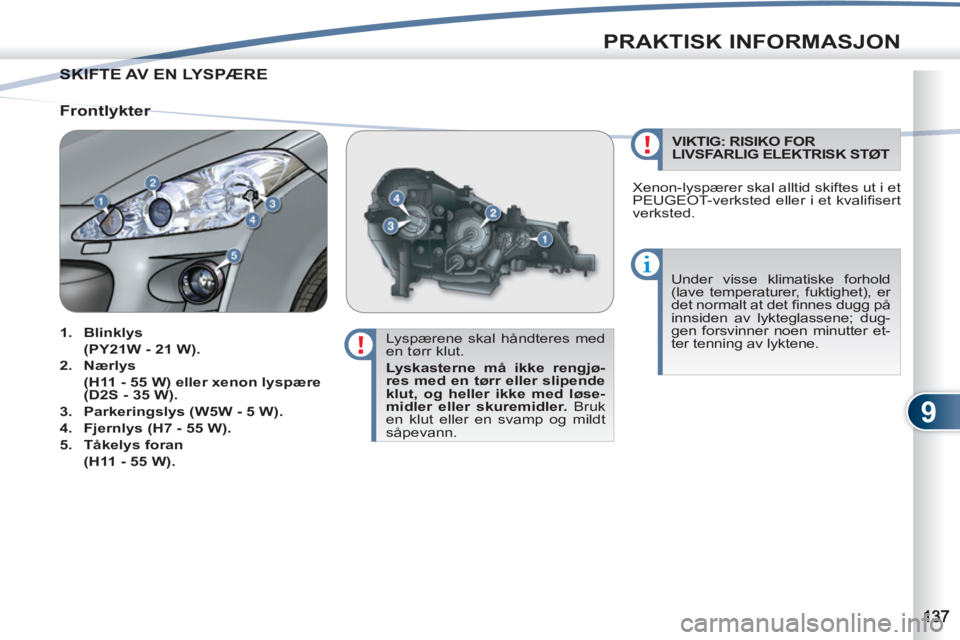

SKIFTE AV EN LYSPÆRE SKIFTE
Lyspærene skal håndteres med
en tørr klut.
Lyskasterne må ikke rengjø-
res med en tørr eller slipende
klut, og heller ikke med løse-
midler eller skuremidler.
Bruk
en klut eller en svamp og mildt
såpevann. Under visse klimatiske forhold
(lave temperaturer, fuktighet), er
det normalt at det fi nnes dugg på
innsiden av lykteglassene; dug-
gen forsvinner noen minutter et-
ter tenning av lyktene.
Frontlykter
1.
Blinklys
(PY21W - 21 W).
2.
Nærlys
(H11 - 55 W)
eller xenon lyspære
(D2S - 35 W).
3.
Parkeringslys (W5W - 5 W).
4.
Fjernlys (H7 - 55 W).
5.
Tåkelys foran
(H11 - 55 W).
VIKTIG: RISIKO FOR
LIVSFARLIG ELEKTRISK STØT
Xenon-lyspærer skal alltid skiftes ut i et
PEUGEOT-verksted eller i et kvalifi sert
verksted.
Page 140 of 236
9
PRAKTISK INFORMASJON

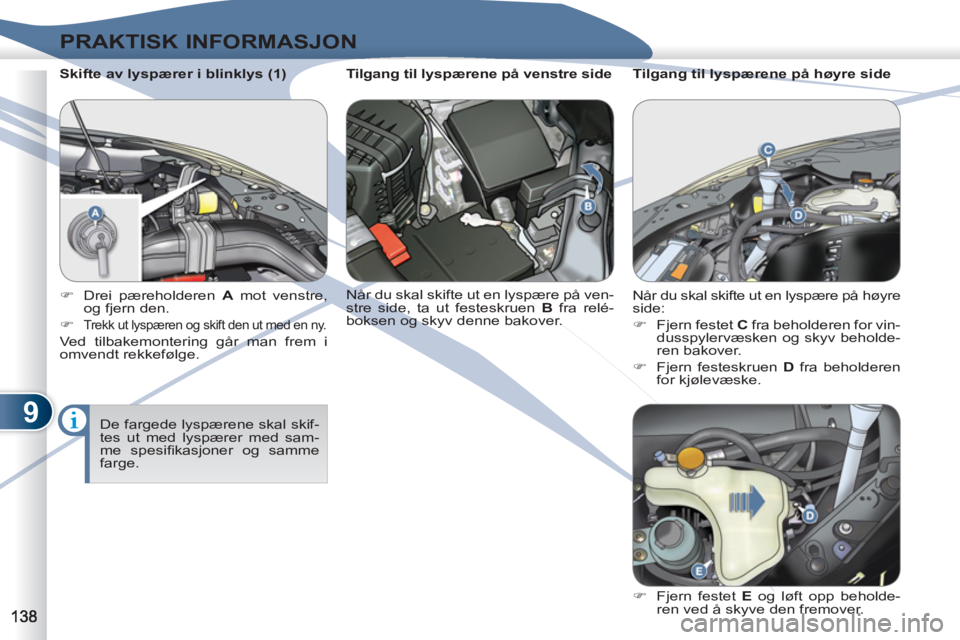

Skifte av lyspærer i blinklys (1)
De fargede lyspærene skal skif-
tes ut med lyspærer med sam-
me spesifi kasjoner og samme
farge.
)
Drei pæreholderen A
mot venstre,
og fjern den.
)
Trekk ut lyspæren og skift den ut med en ny.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
Tilgang til lyspærene på venstre side
Når du skal skifte ut en lyspære på ven-
stre side, ta ut festeskruen B
fra relé-
boksen og skyv denne bakover.
Tilgang til lyspærene på høyre side
Når du skal skifte ut en lyspære på høyre
side:
)
Fjern festet C
fra beholderen for vin-
dusspylervæsken og skyv beholde-
ren bakover.
)
Fjern festeskruen D
fra beholderen
for kjølevæske.
)
Fjern festet E
og løft opp beholde-
ren ved å skyve den fremover.
