PEUGEOT 4007 2012 Instruksjoner for bruk (in Norwegian)
Manufacturer: PEUGEOT, Model Year: 2012, Model line: 4007, Model: PEUGEOT 4007 2012Pages: 236, PDF Size: 17.64 MB
Page 141 of 236
9
PRAKTISK INFORMASJON
Skifte av lyspærer i parkeringslys (3)
)
Løsne på lokket H
.
)
Kople fra kontakten.
)
Drei pæreholderen I
en kvart om-
dreining rundt og fjern den.
)
Trekk ut lyspæren og skift den ut
med en ny.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
)
Løsne på lokket F
.
)
Kople fra kontakten.
)
Drei lyspæren G
mot venstre, og
fjern den.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
Skifte av lyspærer i nærlys (2)
Skifte av lyspærer i fjernlys (4)
)
Løsne på lokket J
.
)
Kople fra kontakten.
)
Skyv til side fjæren K
for å frigjøre
lyspæren og fjern den.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
Page 142 of 236
9
PRAKTISK INFORMASJON
)
Skyv sideblinklyset A
bakover og til
side.
)
Klipse løs sideblinklyset.
)
Kople fra kontakten til sideblinklyset
og skift det ut.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
For å få tak i lyspærer, kontakt en PEUGEOT-
forhandler eller et kvalifi sert verksted.

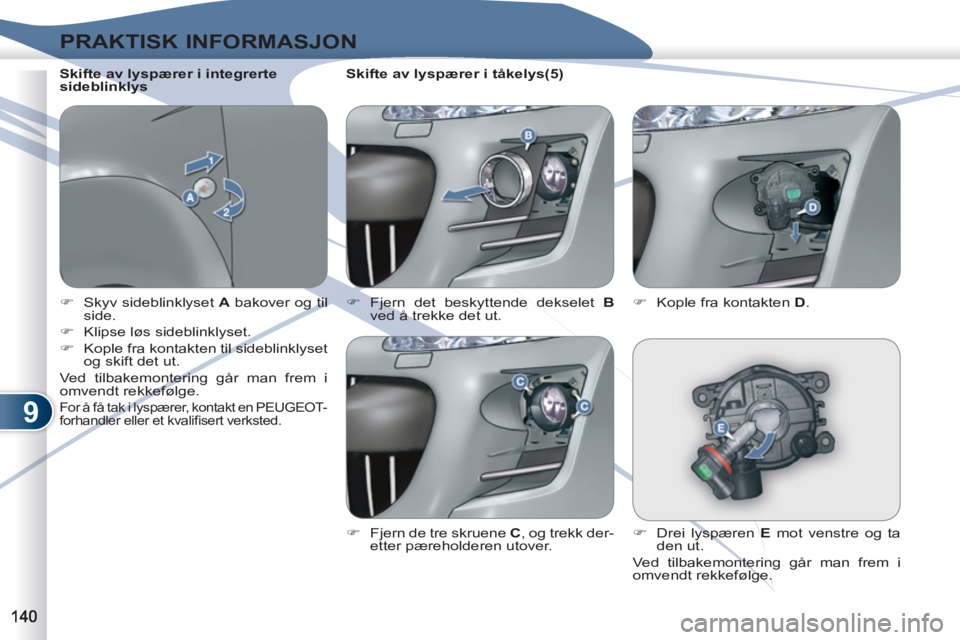

Skifte av lyspærer i integrerte
sideblinklys
)
Fjern det beskyttende dekselet B
ved å trekke det ut.
Skifte av lyspærer i tåkelys(5)
)
Fjern de tre skruene C
, og trekk der-
etter pæreholderen utover.
)
Kople fra kontakten D
.
)
Drei lyspæren E
mot venstre og ta
den ut.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
Page 143 of 236
9
PRAKTISK INFORMASJON

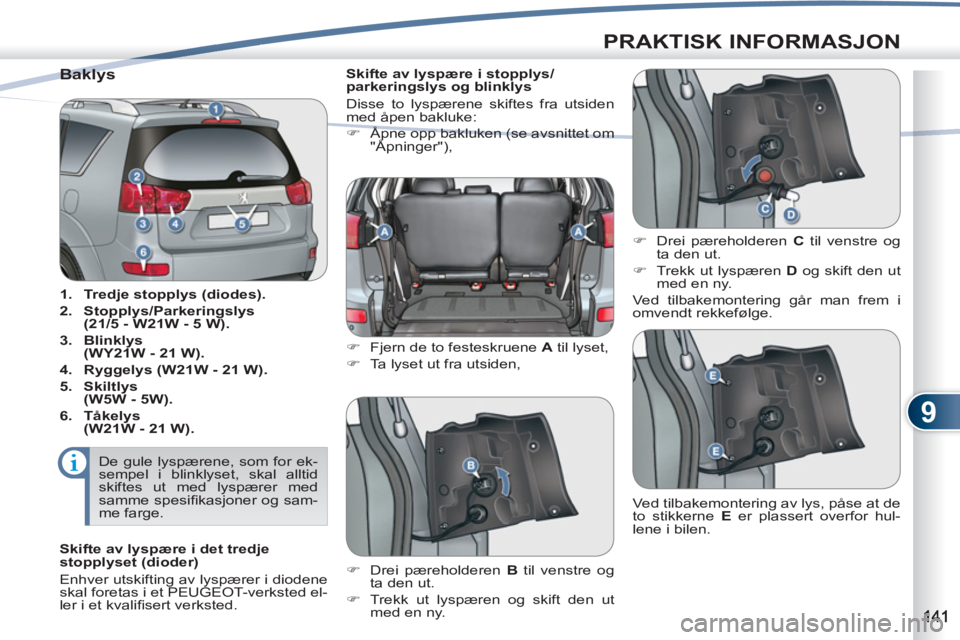

Baklys
1.
Tredje stopplys (diodes).
2.
Stopplys/Parkeringslys
(21/5 - W21W - 5 W).
3.
Blinklys
(WY21W - 21 W).
4.
Ryggelys (W21W - 21 W).
5.
Skiltlys
(W5W - 5W).
6.
Tåkelys
(W21W - 21 W).
Skifte av lyspære i stopplys/
parkeringslys og blinklys
Disse to lyspærene skiftes fra utsiden
med åpen bakluke:
)
Åpne opp bakluken (se avsnittet om
"Åpninger"),
)
Fjern de to festeskruene A
til lyset,
)
Ta lyset ut fra utsiden,
)
Drei pæreholderen C
til venstre og
ta den ut.
)
Trekk ut lyspæren D
og skift den ut
med en ny.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
)
Drei pæreholderen B
til venstre og
ta den ut.
)
Trekk ut lyspæren og skift den ut
med en ny. Ved tilbakemontering av lys, påse at de
to stikkerne E
er plassert overfor hul-
lene i bilen. De gule lyspærene, som for ek-
sempel i blinklyset, skal alltid
skiftes ut med lyspærer med
samme spesifi kasjoner og sam-
me farge.
Skifte av lyspære i det tredje
stopplyset (dioder)
Enhver utskifting av lyspærer i diodene
skal foretas i et PEUGEOT-verksted el-
ler i et kvalifi sert verksted.
Page 144 of 236
9
PRAKTISK INFORMASJON

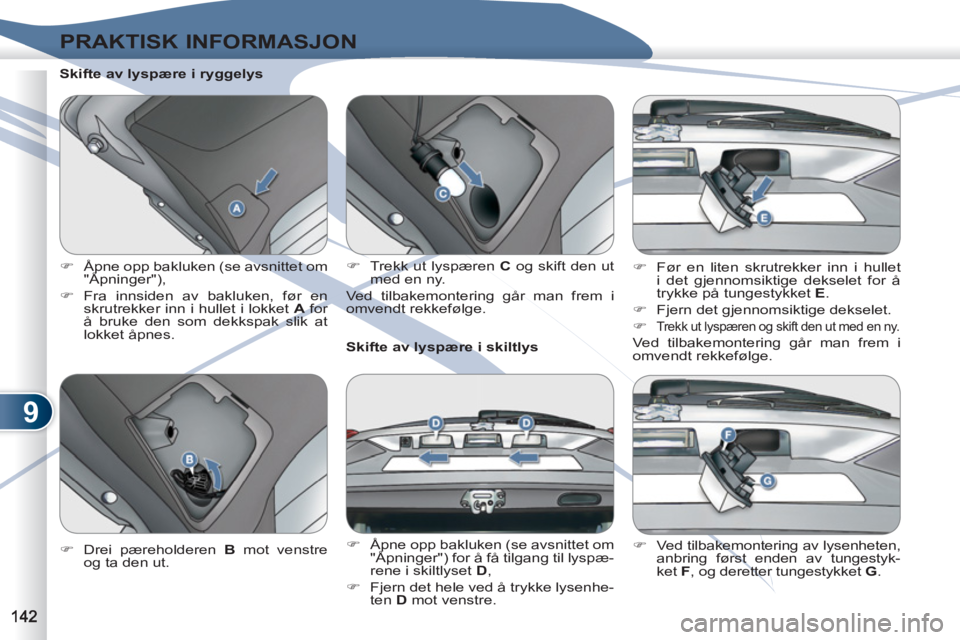

Skifte av lyspære i ryggelys
)
Åpne opp bakluken (se avsnittet om
"Åpninger"),
)
Fra innsiden av bakluken, før en
skrutrekker inn i hullet i lokket A
for
å bruke den som dekkspak slik at
lokket åpnes.
Skifte av lyspære i skiltlys
)
Åpne opp bakluken (se avsnittet om
"Åpninger") for å få tilgang til lyspæ-
rene i skiltlyset D
,
)
Fjern det hele ved å trykke lysenhe-
ten D
mot venstre.
)
Drei pæreholderen B
mot venstre
og ta den ut.
)
Trekk ut lyspæren C
og skift den ut
med en ny.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
)
Før en liten skrutrekker inn i hullet
i det gjennomsiktige dekselet for å
trykke på tungestykket E
.
)
Fjern det gjennomsiktige dekselet.
)
Trekk ut lyspæren og skift den ut med en ny.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
)
Ved tilbakemontering av lysenheten,
anbring først enden av tungestyk-
ket F
, og deretter tungestykket G
.
Page 145 of 236
9
PRAKTISK INFORMASJON

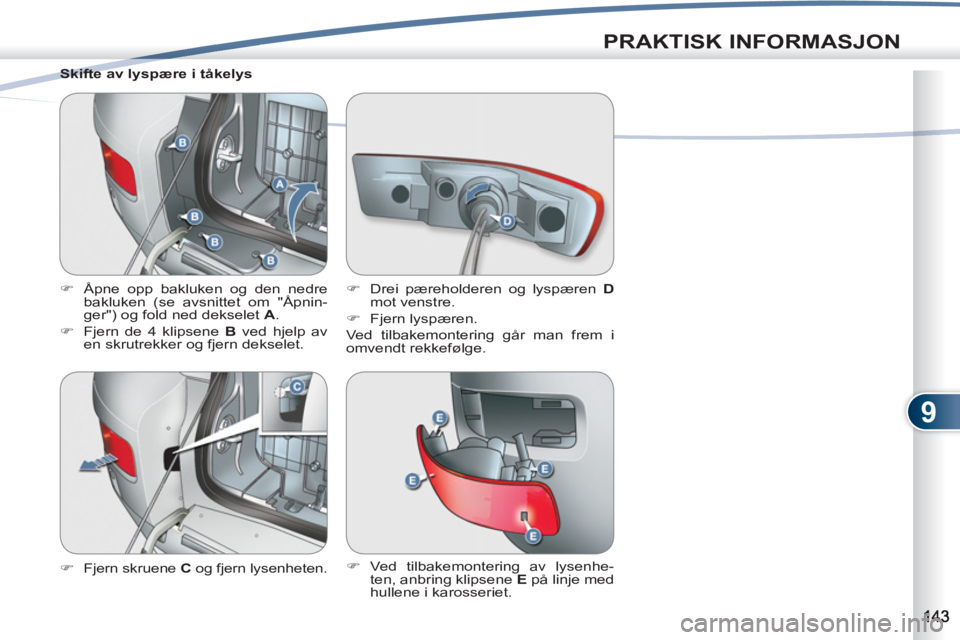

Skifte av lyspære i tåkelys
)
Åpne opp bakluken og den nedre
bakluken (se avsnittet om "Åpnin-
ger") og fold ned dekselet A
.
)
Fjern de 4 klipsene B
ved hjelp av
en skrutrekker og fjern dekselet.
)
Fjern skruene C
og fjern lysenheten.
)
Drei pæreholderen og lyspæren D
mot venstre.
)
Fjern lyspæren.
Ved tilbakemontering går man frem i
omvendt rekkefølge.
)
Ved tilbakemontering av lysenhe-
ten, anbring klipsene E
på linje med
hullene i karosseriet.
Page 146 of 236
9
PRAKTISK INFORMASJON

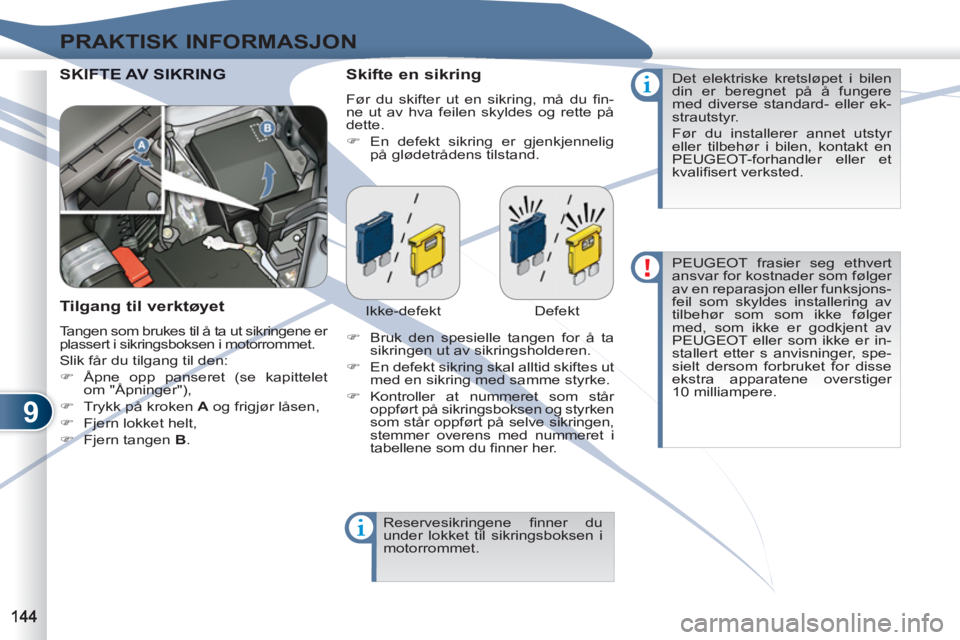

SKIFTIFTE AV SIKRING
Skifte en sikring
Før du skifter ut en sikring, må du fi n-
ne ut av hva feilen skyldes og rette på
dette.
)
En defekt sikring er gjenkjennelig
på glødetrådens tilstand.
Tilgang til verktøyet
Tangen som brukes til å ta ut sikringene er
plassert i sikringsboksen i motorrommet.
Slik får du tilgang til den:
)
Åpne opp panseret (se kapittelet
om "Åpninger"),
)
Trykk på kroken A
og frigjør låsen,
)
Fjern lokket helt,
)
Fjern tangen B
.
Ikke-defekt Defekt
)
Bruk den spesielle tangen for å ta
sikringen ut av sikringsholderen.
)
En defekt sikring skal alltid skiftes ut
med en sikring med samme styrke.
)
Kontroller at nummeret som står
oppført på sikringsboksen og styrken
som står oppført på selve sikringen,
stemmer overens med nummeret i
tabellene som du fi nner her.
Reservesikringene fi nner du
under lokket til sikringsboksen i
motorrommet. Det elektriske kretsløpet i bilen
din er beregnet på å fungere
med diverse standard- eller ek-
strautstyr.
Før du installerer annet utstyr
eller tilbehør i bilen, kontakt en
PEUGEOT-forhandler eller et
kvalifi sert verksted.
PEUGEOT frasier seg ethvert
ansvar for kostnader som følger
av en reparasjon eller funksjons-
feil som skyldes installering av
tilbehør som som ikke følger
med, som ikke er godkjent av
PEUGEOT eller som ikke er in-
stallert etter s anvisninger, spe-
sielt dersom forbruket for disse
ekstra apparatene overstiger
10 milliampere.
Page 147 of 236
9
PRAKTISK INFORMASJON
Sikringer i dashbordet
Sikringsboksene er plassert nederst i
dashbordet, bak et deksel (på venstre
side).
Tilgang til sikringene
)
Åpne opp lokket A
,
)
Trekk sikringen ut,
)
Skift den ut (se tilsvarende avsnitt).
Sikring nr.
Styrke
Funksjoner
1
*
30 A
Varme
2
15 A
Stopplys, tredje stopplys, felles styreenhet for
elektriske kretser.
3
10 A
Tåkebaklys.
4
30 A
Vindusvisker og vindusspyler foran.
5
10 A
Diagnosekontakt.
6
20 A
Sentrallås, utvendige speiL.
7
15 A
Bilradio, telematikk, multifunksjonsdisplay,
handsfree-sett.
8
7,5 A
Nøkkel med fjernbetjening, styreenhet
klimaanlegg, instrumentpanel, trykknapprad,
betjening under rattet.
9
15 A
Multifunksjonsdisplay, instrumentpanel.
10
15 A
Felles styreenhet for elektriske kretser.
11
15 A
Vindusvisker bak.
12
7,5 A
Instrumentpanel, styreenhet fi rehjulstrekk,
bryterpanel klimaanlegg, ABS-styreenhet,
multifunksjonsdisplay, automatisk høyderegulering
av lyskastere, varme i seter, styreenhet
kollisjonsputer, sensor rattutslag, soltak, avising av
bakruten, fjernbetjening.
13
-
Ikke i bruk.
14
10 A
Kontakt tenningslås.
15
20 A
Soltak.
16
10 A
Speil utvendig, bilradio, telematikk.
Page 148 of 236
9
PRAKTISK INFORMASJON

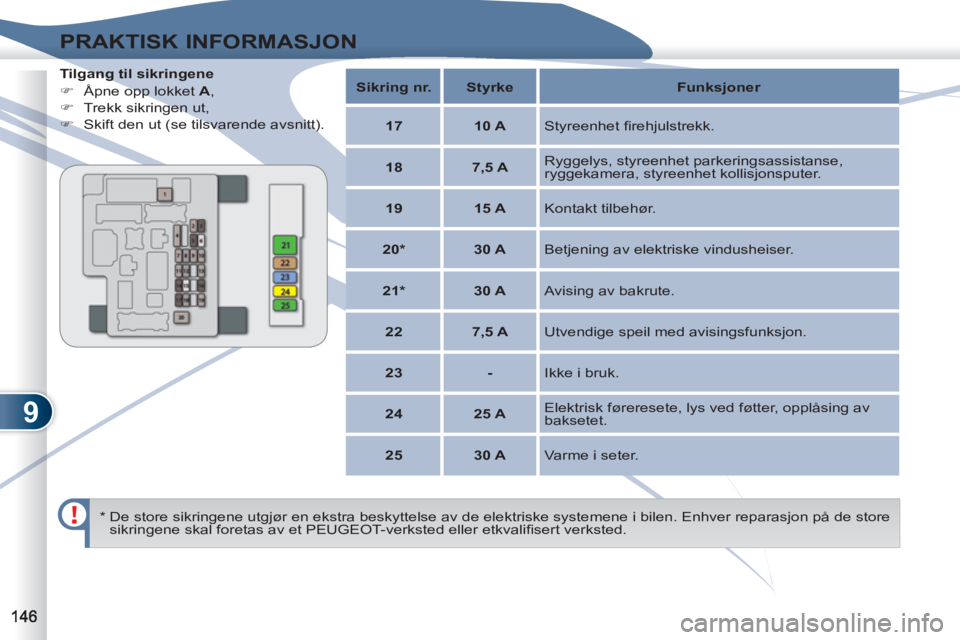

Tilgang til sikringene
)
Åpne opp lokket A
,
)
Trekk sikringen ut,
)
Skift den ut (se tilsvarende avsnitt).
* De store sikringene utgjør en ekstra beskyttelse av de elektriske systemene i bilen. Enhver reparasjon på de store
sikringene skal foretas av et PEUGEOT-verksted eller etkvalifi sert verksted.
Sikring nr.
Styrke
Funksjoner
17
10 A
Styreenhet fi rehjulstrekk.
18
7,5 A
Ryggelys, styreenhet parkeringsassistanse,
ryggekamera, styreenhet kollisjonsputer.
19
15 A
Kontakt tilbehør.
20*
30 A
Betjening av elektriske vindusheiser.
21*
30 A
Avising av bakrute.
22
7,5 A
Utvendige speil med avisingsfunksjon.
23
-
Ikke i bruk.
24
25 A
Elektrisk føreresete, lys ved føtter, opplåsing av
baksetet.
25
30 A
Varme i seter.
Page 149 of 236
9
PRAKTISK INFORMASJON

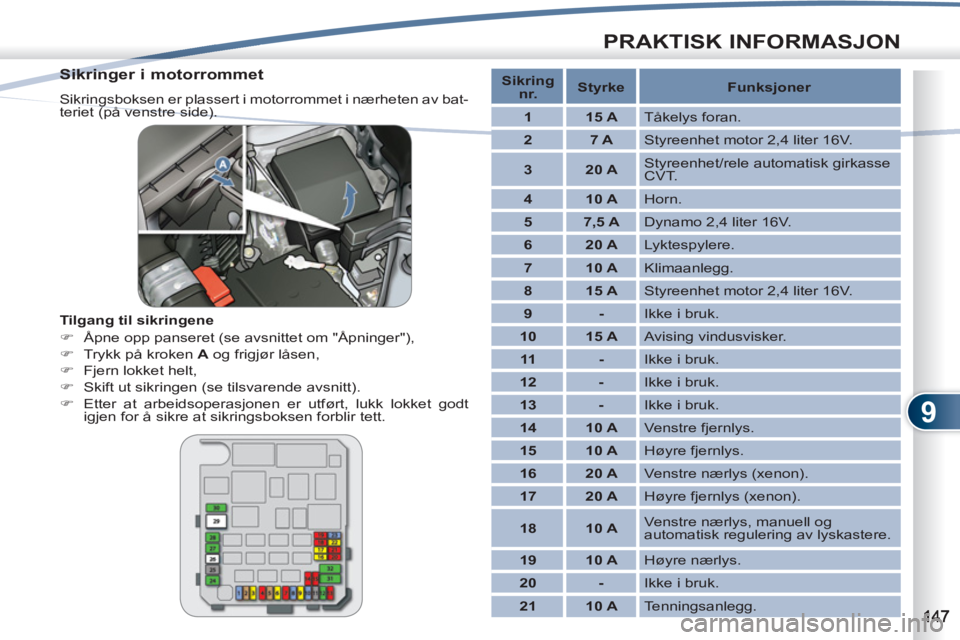

Sikringer i motorrommet
Sikringsboksen er plassert i motorrommet i nærheten av bat-
teriet (på venstre side).
Tilgang til sikringene
)
Åpne opp panseret (se avsnittet om "Åpninger"),
)
Trykk på kroken A
og frigjør låsen,
)
Fjern lokket helt,
)
Skift ut sikringen (se tilsvarende avsnitt).
)
Etter at arbeidsoperasjonen er utført, lukk lokket godt
igjen for å sikre at sikringsboksen forblir tett.
Sikring
nr.
Styrke
Funksjoner
1
15 A
Tåkelys foran.
2
7 A
Styreenhet motor 2,4 liter 16V.
3
20 A
Styreenhet/rele automatisk girkasse
CVT.
4
10 A
Horn.
5
7,5 A
Dynamo 2,4 liter 16V.
6
20 A
Lyktespylere.
7
10 A
Klimaanlegg.
8
15 A
Styreenhet motor 2,4 liter 16V.
9
-
Ikke i bruk.
10
15 A
Avising vindusvisker.
11
-
Ikke i bruk.
12
-
Ikke i bruk.
13
-
Ikke i bruk.
14
10 A
Venstre fjernlys.
15
10 A
Høyre fjernlys.
16
20 A
Venstre nærlys (xenon).
17
20 A
Høyre fjernlys (xenon).
18
10 A
Venstre nærlys, manuell og
automatisk regulering av lyskastere.
19
10 A
Høyre nærlys.
20
-
Ikke i bruk.
21
10 A
Tenningsanlegg.
Page 150 of 236
9
PRAKTISK INFORMASJON
Reservesikringer
Reservesikringene fi nner du under lokket til sikringsboksen
i motorrommet.
I lokket fi nnes det ikke reservesikringer med ampere-
styrke 7,5 A, 25 A eller 30 A. Dersom en sikring med
en slik amperestyrke skulle bli defekt, skal den skiftes
ut med følgende sikring:
En 7,5 A-sikring
skal skiftes ut med en reservesik-
ring på 10 A
, en sikring på 25 A
med en reservesik-
ring på 20 A
, og en sikring på 30 A
med en sikring
fra audiosystemet
(nr. 31)
.
* De store sikringene utgjør en ekstra beskyttelse av de elektriske systemene i bilen. Enhver reparasjon på de store
sikringene skal foretas av et PEUGEOT-verksted eller etkvalifi sert verksted.
Sikring nr
.
Styrke
Funksjoner
22
20 A
Styreenhet motor, detektor for vann i dieselolje, innsprøytingspumpe (diesel),
luftmassemåler, oxygensonde, kanisterventil, hastighetssensor, VTC og EGR.
23
15 A
Drivstoffpumpe, drivstoffmåler.
24
*
30 A
Starter.
25
-
Ikke i bruk.
26
*
40 A
Styreenhet ABS, styreenhet ASC.
27
*
30 A
Styreenhet ABS, styreenhet ASC.
28*
30 A
Kondensatorvifte.
29*
40 A
Radiatorvifte.
30
30 A
Sikringsboks kupé.
31
30 A
Audioforsterker.
32
30 A
Styreenhet motor diesel.
Sikring nr.
Styrke
33
10 A
34
15 A
35
20 A
