PEUGEOT 4008 2012 Manual del propietario (in Spanish)

169
6
Seguridad

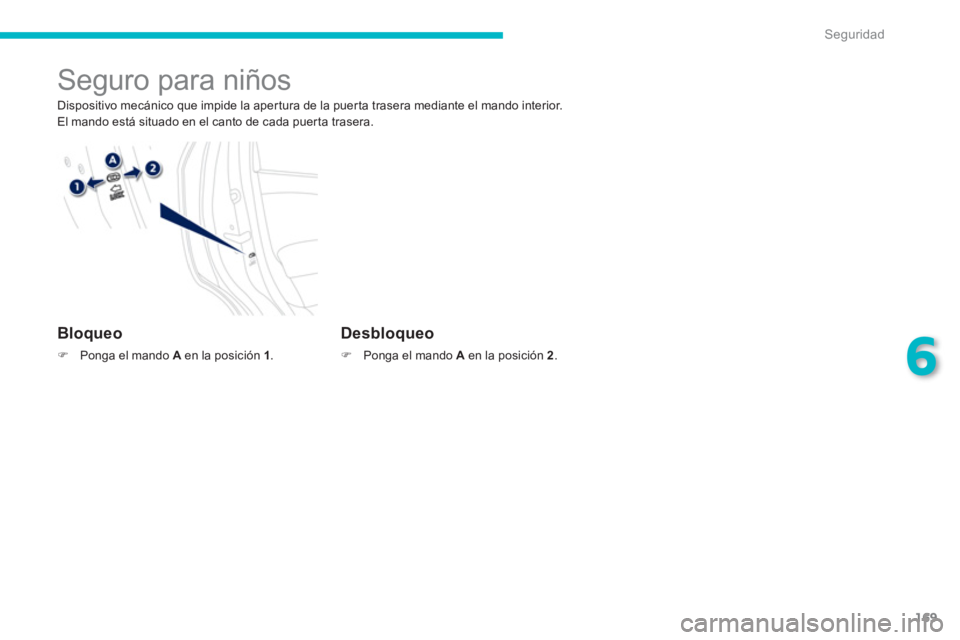

Seguro para niños

Dispositivo mecánico que impide la aper tura de la puer ta trasera mediante el mando interior.
El mando está situado en el canto de cada puerta trasera.


Bloqueo
)Ponga el mando Aen la posición 1.
Desbloqueo
)
Ponga el mando A
en la posición 2
.

170
Información práctica
El kit se encuentra en el compartimento situado
debajo del suelo. Se trata de un sistema completo, compuesto
por un compresor y un bote de producto desellado, que permite reparar temporalmenteun neumático, para poder llegar al taller más cercano.
Está previsto para reparar la mayoría de los pinchazos que pueden afectar al neumático,
localizados en la banda de rodadura delneumático.

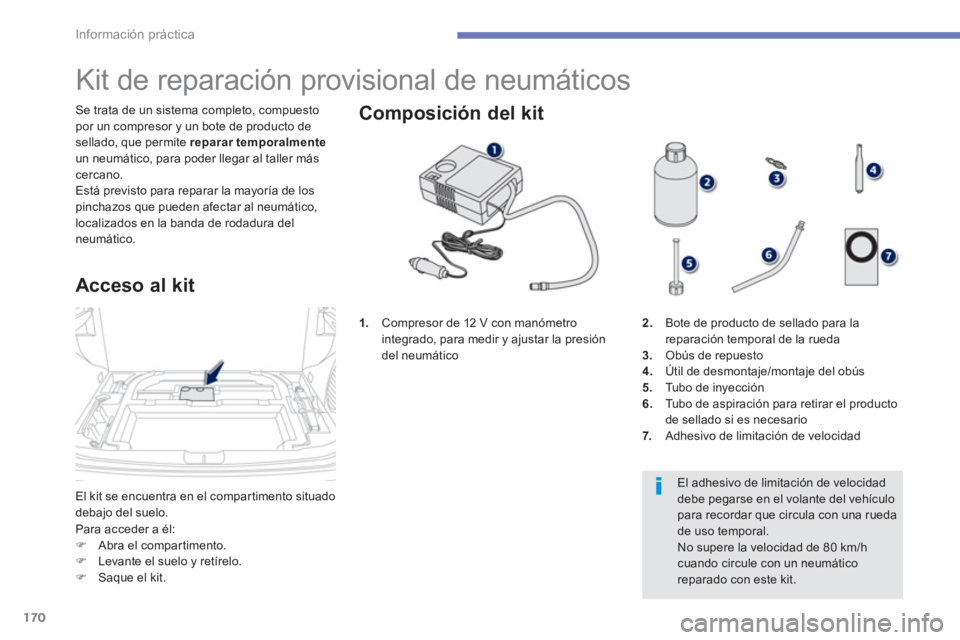

Kit de reparación provisional de neumáticos
Acceso al kit
1.Compresor de 12 V con manómetro
integrado, para medir y ajustar la presióndel neumático
P
ara acceder a él:
)Abra el compartimento.)Levante el suelo y retírelo. )Saque el kit.

Composición del kit

El adhesivo de limitación de velocidaddebe pegarse en el volante del vehículopara recordar que circula con una ruedade uso temporal.

No supere la velocidad de 80 km/h cuando circule con un neumático reparado con este kit.
2.Bote de producto de sellado para lareparación temporal de la rueda 3.Obús de repuesto 4.
Útil de desmontaje/montaje del obús
5. Tu b o d e i nyección
6.Tu b o d e a spiración para retirar el producto de sellado si es necesario
7. Adhesivo de limitación de velocidad

171
7
Información práctica

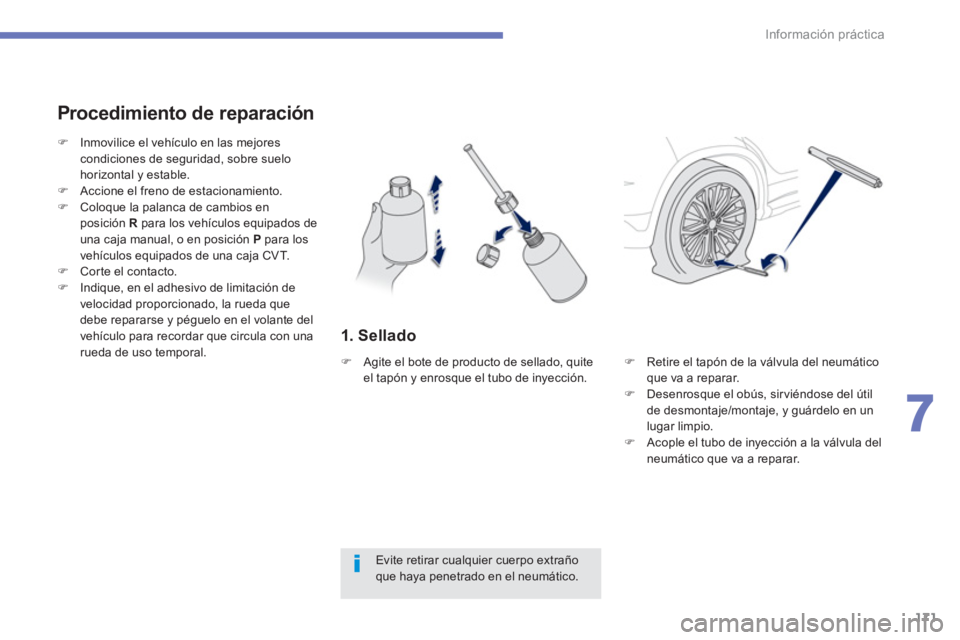

1. Sellado

Procedimiento de reparación
Evite retirar cualquier cuerpo extrañoque haya penetrado en el neumático.
)Inmovilice el vehículo en las mejores
condiciones de seguridad, sobre suelo horizontal y estable.)Accione el freno de estacionamiento. )Coloque la palanca de cambios enposición R
para los vehículos equipados de
una ca
ja manual, o en posición Ppara los
vehículos equipados de una caja CVT. )Corte el contacto. )Indique, en el adhesivo de limitación de
velocidad proporcionado, la rueda que
debe repararse y péguelo en el volante del
vehículo para recordar que circula con una rueda de uso temporal.
)
Retire el tapón de la válvula del neumático que va a reparar. )
Desenrosque el obús, sirviéndose del útil
de desmontaje/montaje, y guárdelo en un
lugar limpio.) Acople el tubo de inyección a la válvula del neumático que va a reparar.
)
Agite el bote de producto de sellado, quite el tapón y enrosque el tubo de inyección.

172
Información práctica

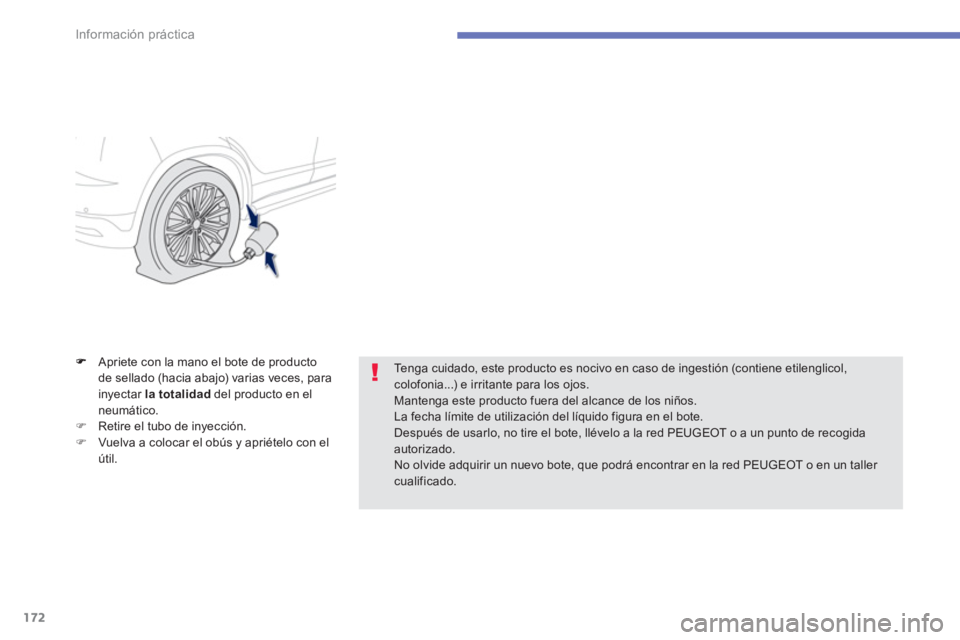

Apriete con la mano el bote de producto
de sellado (hacia abajo) varias veces, para inyectar la totalidaddel producto en el neumático. )Retire el tubo de inyección.)Vuelva a colocar el obús y apriételo con elútil.

Te nga cuidado, este producto es nocivo en caso de ingestión (contiene etilenglicol,colofonia...) e irritante para los ojos. Mantenga este producto fuera del alcance de los niños. La fecha límite de utilización del líquido figura en el bote. Después de usarlo, no tire el bote, llévelo a la red PEUGEOT o a un punto de recogidaautorizado.No olvide adquirir un nuevo bote, que podrá encontrar en la red PEUGEOT o en un taller cualificado.

173
7
Información práctica

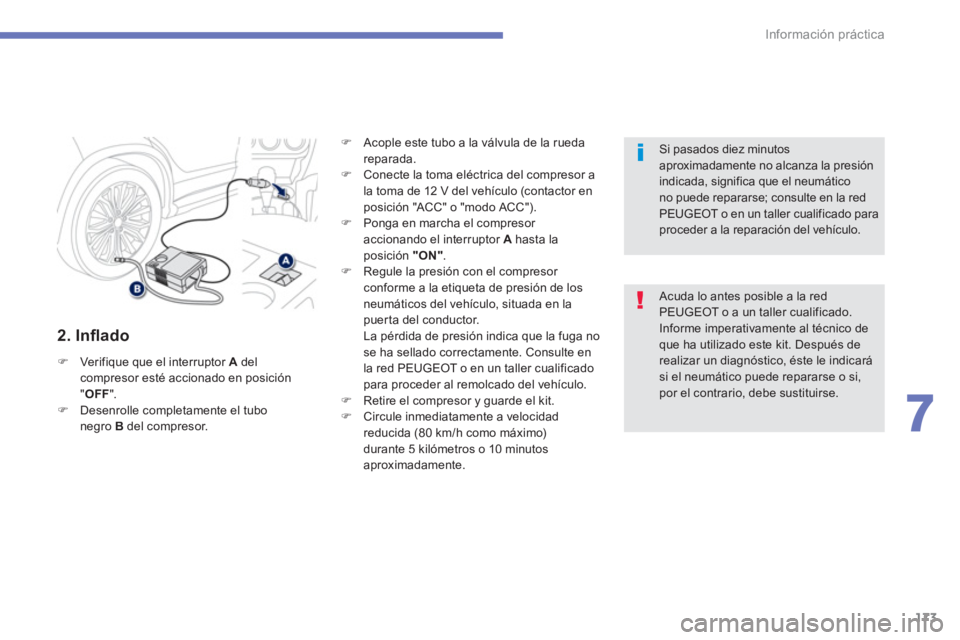

2. Inflado
)Ver ifique que el interruptor A
del compresor esté accionado en posición
" OFF
". )Desenrolle completamente el tubo negro Bdel compresor.
)
Acople este tubo a la válvula de la rueda
reparada. )
Conecte la toma eléctrica del compresor a la toma de 12 V del vehículo (contactor en
posición "ACC" o "modo ACC"). ) Ponga en marcha el compresor
accionando el interruptor
A hasta laposición "ON".)
Regule la presión con el compresor conforme a la etiqueta de presión de los
neumáticos del vehículo, situada en la
puer ta del conductor.
La pérdida de presión indica que la fuga no se ha sellado correctamente. Consulte enla red PEUGEOT o en un taller cualificado
para proceder al remolcado del vehículo.
) Retire el compresor y guarde el kit.)
Circule inmediatamente a velocidadreducida (80 km/h como máximo) durante 5 kilómetros o 10 minutos
aproximadamente.
Acuda lo antes posible a la red PEUGEOT o a un taller cualificado.Informe imperativamente al técnico de que ha utilizado este kit. Después de realizar un diagnóstico, éste le indicarási el neumático puede repararse o si, por el contrario, debe sustituirse.


Si pasados diez minutos aproximadamente no alcanza la presiónindicada, significa que el neumáticono puede repararse; consulte en la red PEUGEOT o en un taller cualificado paraproceder a la reparación del vehículo.

174
Información práctica

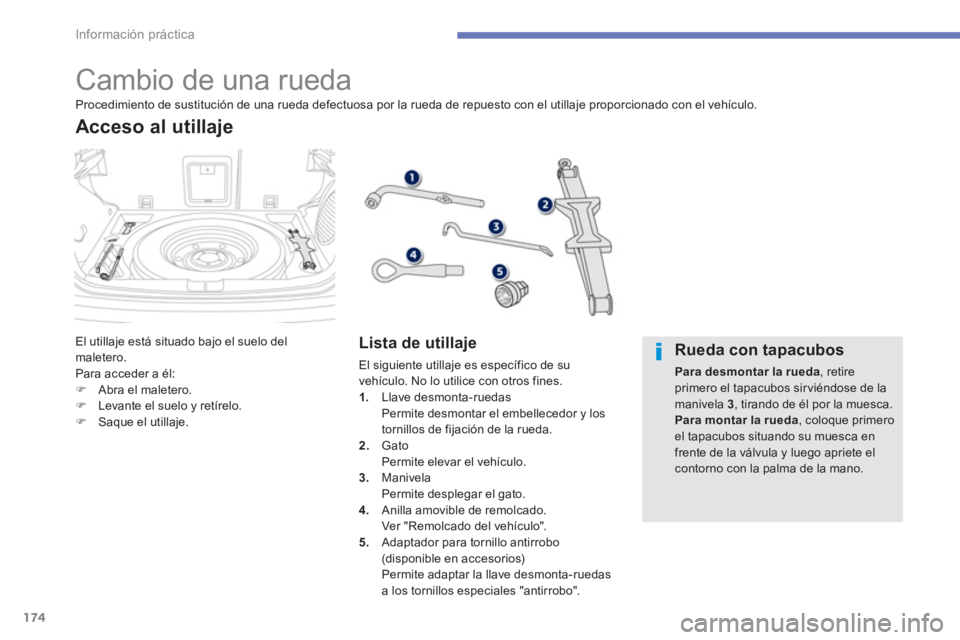

Cambio de una rueda
El utillaje está situado bajo el suelo del maletero.
Para acceder a él: )Abra el maletero. )Levante el suelo y retírelo. )Saque el utillaje.
Acceso al utillaje

Lista de utillaje

El siguiente utillaje es específico de su
vehículo. No lo utilice con otros fines. 1.Llave desmonta-ruedas
Permite desmontar el embellecedor y los
tornillos de fijación de la rueda.
2. Gato
Permite elevar el vehículo. 3. Manivela Permite desplegar el gato.4.Anilla amovible de remolcado.
Ver "Remolcado del vehículo".
5
.Adaptador para tornillo antirrobo (disponible en accesorios) Permite adaptar la llave desmonta-ruedas
a los tornillos especiales "antirrobo".
Procedimiento de sustitución de una rueda defectuosa por la rueda de repuesto con el utilla
je proporcionado con el vehículo.

Rueda con tapacubos
Para desmontar la rueda , retire primero el tapacubos sir viéndose de lamanivela 3
, tirando de él por la muesca. Para montar la rueda
, coloque primeroel tapacubos situando su muesca enfrente de la válvula y luego apriete el contorno con la palma de la mano.

175
7
Información práctica
del maletero.
Según la versión, la rueda de repuesto puedeser de chapa o de aluminio, similar a lasmontadas en el vehículo. Para determinados
destinos, la rueda es de "galleta".

Para acceder a la rueda de repuesto, consulteel "Acceso al utillaje".

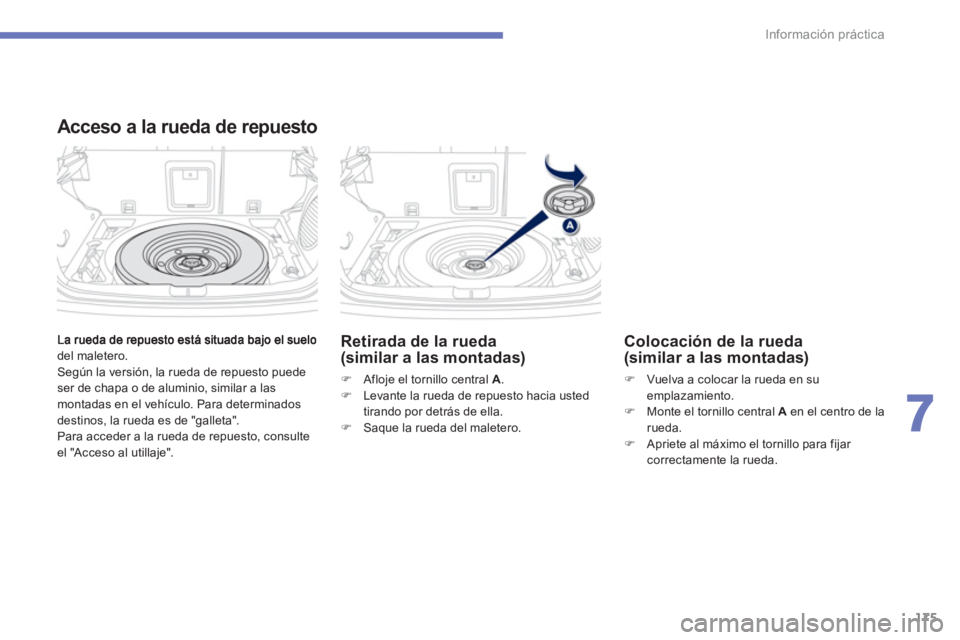

Acceso a la rueda de repuesto
Retirada de la rueda(similar a las montadas)
)Afloje el tornillo central A.)Levante la rueda de repuesto hacia usted
tirando por detrás de ella.
)Saque la rueda del maletero.

Colocación de la rueda (similar a las montadas)
)
Vuelva a colocar la rueda en suemplazamiento.)
Monte el tornillo central A
en el centro de la
rueda.
) Apriete al máximo el tornillo para fijar correctamente la rueda.

176
Información práctica

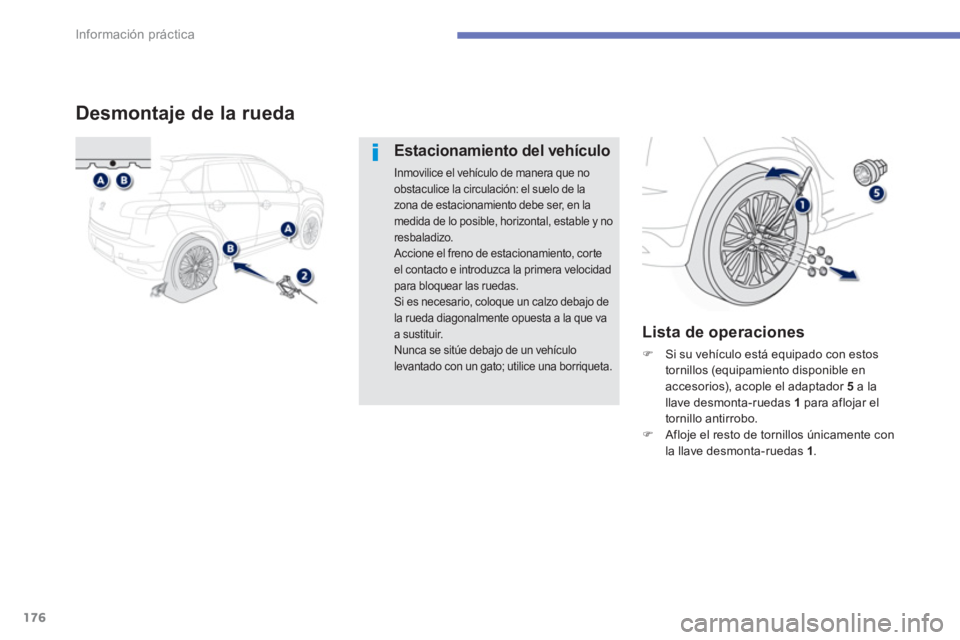

Desmontaje de la rueda
Estacionamiento del vehículo
Inmovilice el vehículo de manera que noobstaculice la circulación: el suelo de lazona de estacionamiento debe ser, en la medida de lo posible, horizontal, estable y no
resbaladizo. Accione el freno de estacionamiento, corteel contacto e introduzca la primera velocidad para bloquear las ruedas. Si es necesario, coloque un calzo debajo dela rueda diagonalmente opuesta a la que vaa sustituir. Nunca se sitúe debajo de un vehículolevantado con un gato; utilice una borriqueta.


Lista de operaciones
)Si su vehículo está equipado con estos
tornillos (equipamiento disponible enaccesorios), acople el adaptador 5a la llave desmonta-ruedas 1
para aflojar el
tornillo antirrobo.)Afloje el resto de tornillos únicamente con
la llave desmonta-ruedas 1 .

177
7
Información práctica

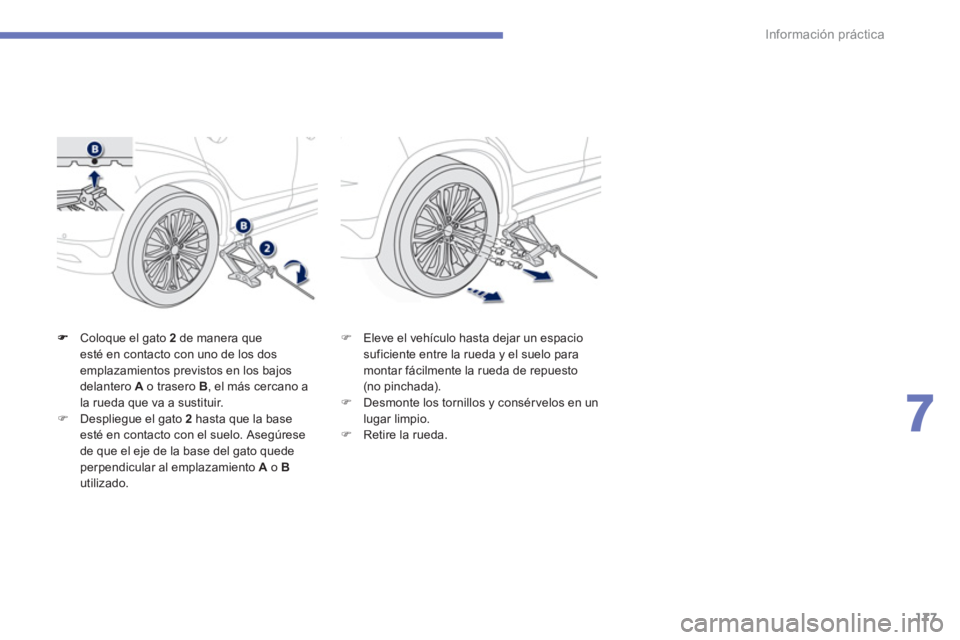

Coloque el gato 2de manera que esté en contacto con uno de los dos emplazamientos previstos en los bajos delantero Ao trasero B , el más cercano a
la rueda que va a sustituir.
)Despliegue el gato 2 hasta que la base
esté en contacto con el suelo. Asegúrese de que el eje de la base del gato quede perpendicular al emplazamiento A o Butilizado.
)
Eleve el vehículo hasta dejar un espaciosuficiente entre la rueda y el suelo para
montar fácilmente la rueda de repuesto
(no pinchada).) Desmonte los tornillos y consér velos en un lugar limpio.
)
Retire la rueda.

178
Información práctica

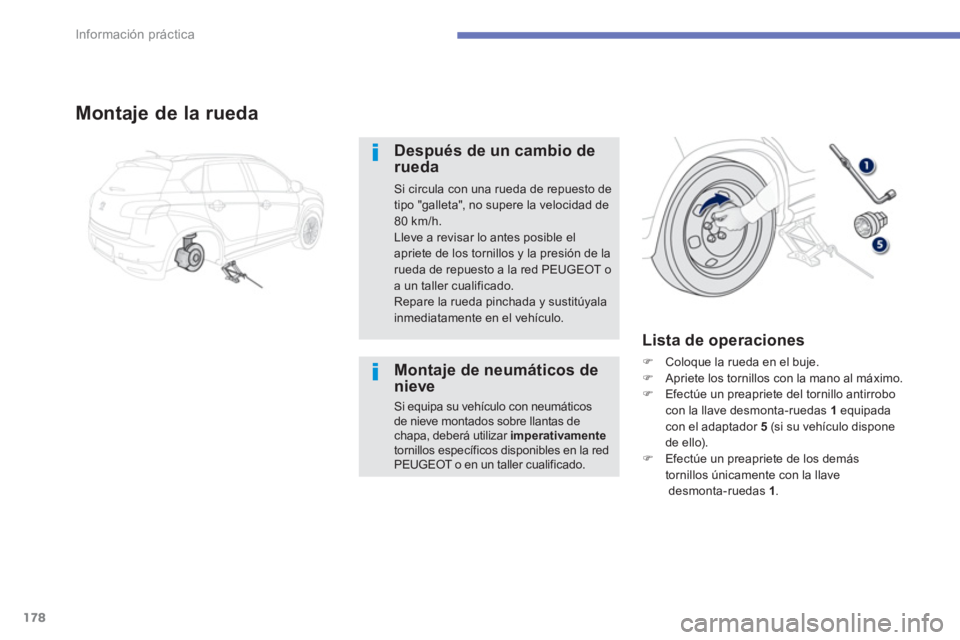

Montaje de la rueda
Después de un cambio derueda
Si circula con una rueda de repuesto detipo "galleta", no supere la velocidad de 80 km/h.
Lleve a revisar lo antes posible el apriete de los tornillos y la presión de la rueda de repuesto a la red PEUGEOT oa un taller cualificado.Repare la rueda pinchada y sustitúyalainmediatamente en el vehículo.


Lista de operaciones
)Coloque la rueda en el buje. )Apriete los tornillos con la mano al máximo. )Efectúe un preapriete del tornillo antirrobocon la llave desmonta-ruedas 1
equipada con el adaptador 5 (si su vehículo dispone
de ello
). )Efectúe un preapriete de los demás
tornillos únicamente con la llavedesmonta-ruedas 1.
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáticos de nieve montados sobre llantas de chapa, deberá utilizar imperativamentetornillos específicos disponibles en la redPEUGEOT o en un taller cualificado.
