PEUGEOT 4008 2012 Manual del propietario (in Spanish)

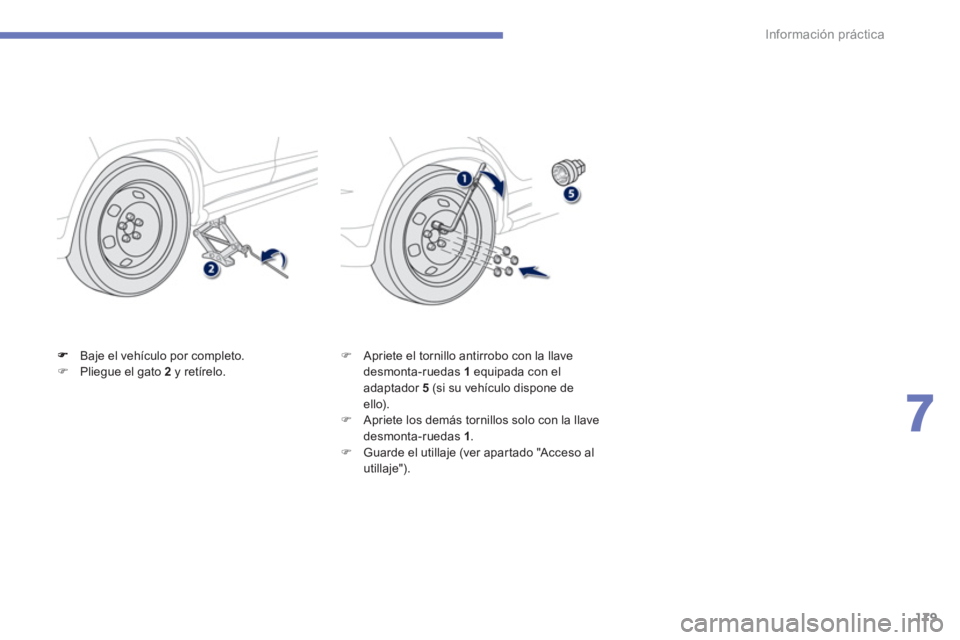

179
7
Información práctica
Baje el vehículo por completo. )Pliegue el gato 2 y retírelo. ) Apriete el tornillo antirrobo con la llave desmonta-ruedas 1
equipada con el
adaptador 5 (si su vehículo dispone de ello).)
Apriete los demás tornillos solo con la llave
desmonta-ruedas 1.)
Guarde el utillaje (ver apar tado "Acceso al utillaje").

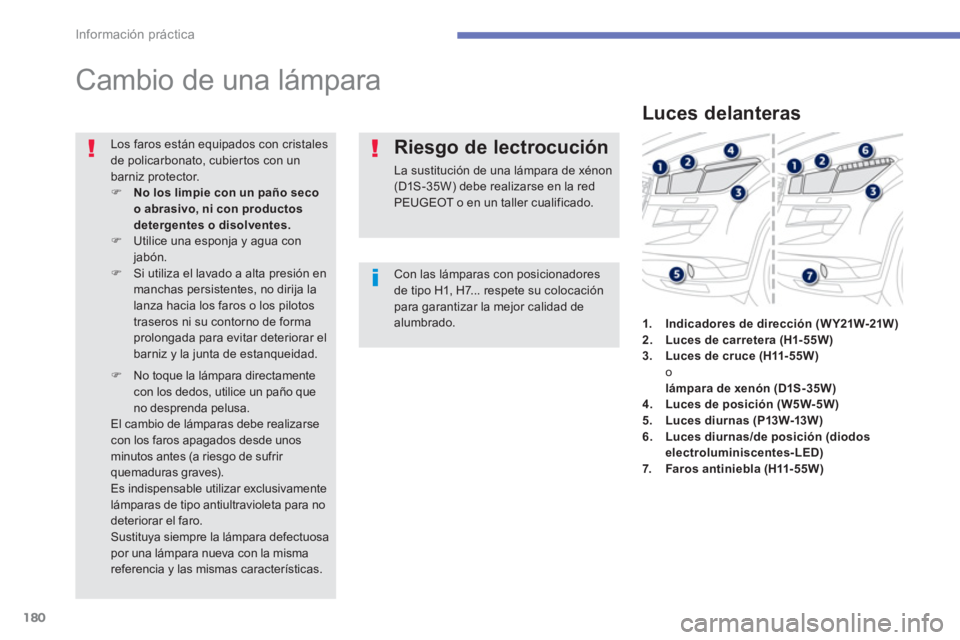

180
Información práctica








Cambio de una lámpara
Con las lámparas con posicionadoresde tipo H1, H7... respete su colocación para garantizar la mejor calidad de alumbrado.

Los faros están equipados con cristalesde policarbonato, cubier tos con un barniz protector. )No los limpie con un paño seco o abrasivo, ni con productosdetergentes o disolventes.)Utilice una esponja y agua con jabón. )Si utiliza el lavado a alta presión en manchas persistentes, no dirija lalanza hacia los faros o los pilotos traseros ni su contorno de forma prolongada para evitar deteriorar elbarniz y la junta de estanqueidad.
)
No toque la lámpara directamentecon los dedos, utilice un paño queno desprenda pelusa. El cambio de lámparas debe realizarse
con los faros apagados desde unos minutos antes (a riesgo de sufrir quemaduras graves).Es indispensable utilizar exclusivamente lámparas de tipo antiultravioleta para no deteriorar el faro. Sustituya siempre la lámpara defectuosapor una lámpara nueva con la mismareferencia y las mismas características.
Riesgo de lectrocución
La sustitución de una lámpara de xénon(D1S-35W) debe realizarse en la red PEUGEOT o en un taller cualificado.


Luces delanteras
1.Indicadores de dirección(W Y21W-21W)2.Luces de carretera (H1- 55W)3.Luces de cruce (H11- 55W) o lámpara de xenón (D1S-35W)4.Luces de posición (W5W-5W)5.Luces diurnas(P13W-13W)6. Luces diurnas/de posición (diodos
electroluminiscentes-LED)7.Faros antiniebla (H11- 55W)

181
7
Información práctica
Para acceder a las tapas de protección de las
lámparas, realice las siguientes operaciones:)Retire las fijaciones A . )Retire la tapa de protección B .



Acceso a las lámparas Cambio de los indicadores de
dirección (1)
) Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo. ) Tire de la lámpara y sustitúyala.
Un parpadeo más rápido del testigo de indicador de dirección (derecho oizquierdo) indica el fallo de una de las lámparas del lado correspondiente.

Para el montaje, efectúe estas operaciones en sentido inverso.
Las lámparas de color ámbar, como los indicadores de dirección, debensustituirse por lámparas de las mismas características y color.

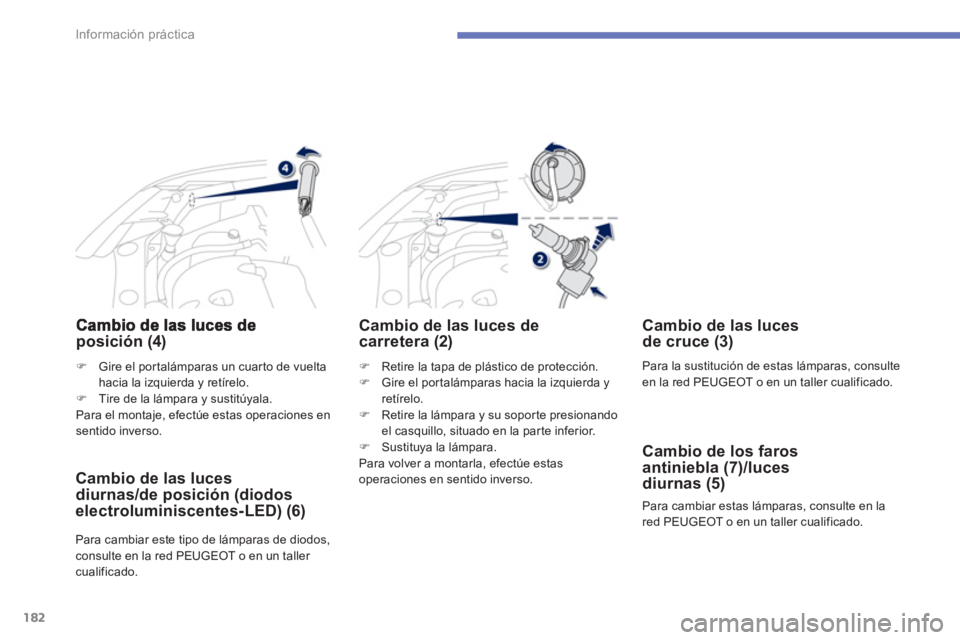

182
Información práctica
posición (4)
) Retire la tapa de plástico de protección. )
Gire el por talámparas hacia la izquierda yretírelo. )
Retire la lámpara y su sopor te presionando el casquillo, situado en la par te inferior. )
Sustituya la lámpara.
Para volver a montarla, efectúe estas
operaciones en sentido inverso.

Cambio de las luces de carretera (2)
)
Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo.) Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.
Cambio de las luces
diurnas/de posición (diodos
electroluminiscentes-LED) (6)
Para cambiar este tipo de lámparas de diodos,consulte en la red PEUGEOT o en un taller cualificado.

Cambio de las lucesde cruce (3)

Para la sustitución de estas lámparas, consulte en la red PEUGEOT o en un taller cualificado.

Para cambiar estas lámparas, consulte en la
red PE
UGEOT o en un taller cualificado.
Cambio de los farosantiniebla (7)/lucesdiurnas (5)

183
7
Información práctica
Empuje el repetidor hacia atrás para desacoplarlo.)Desconecte el conector del repetidor.
)Cambie el bloque repetidor.
Para el montaje, efectúe estas operaciones en sentido inverso.
Para adquirirlos, acuda a la red PEUGEOT o a un taller cualificado.

Cambio de los repetidores laterales de intermitente
Luces de los retrovisores exteriores

Para sustituir la luz electroluminiscente-LED, debe consultar con la Red PEUGEOT o con un taller cualificado.

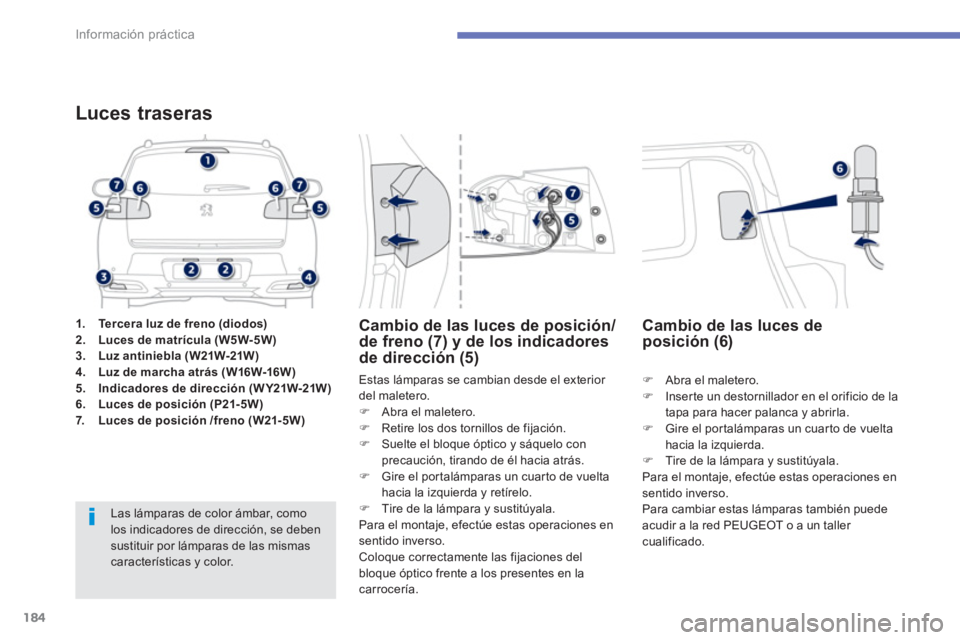

184
Información práctica
1.Tercera luz de freno (diodos)2.Luces de matrícula (W5W-5W)3.Luz antiniebla (W21W-21W)4.Luz de marcha atrás (W16W-16W)5.Indicadores de dirección (W Y21W-21W)6.Luces de posición (P21-5W)7.Luces de posición/freno (W21-5W)
Luces traseras

Las lámparas de color ámbar, como los indicadores de dirección, se debensustituir por lámparas de las mismascaracterísticas y color.
Estas lám
paras se cambian desde el exterior del maletero. )
Abra el maletero.)
Retire los dos tornillos de fijación.
)
Suelte el bloque óptico y sáquelo con
precaución, tirando de él hacia atrás.
) Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo. ) Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.
Coloque correctamente las fijaciones delbloque óptico frente a los presentes en lacarrocería.
Cambio de las luces de posición/
de freno (7) y de los indicadores
de dirección (5)
)Abra el maletero.)Inserte un destornillador en el orificio de la
tapa para hacer palanca y abrirla.)Gire el portalámparas un cuarto de vuelta
hacia la izquierda. )Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.
Para cambiar estas lámparas también puede
acudir a la red PE
UGEOT o a un taller cualificado.














Cambio de las luces deposición (6)

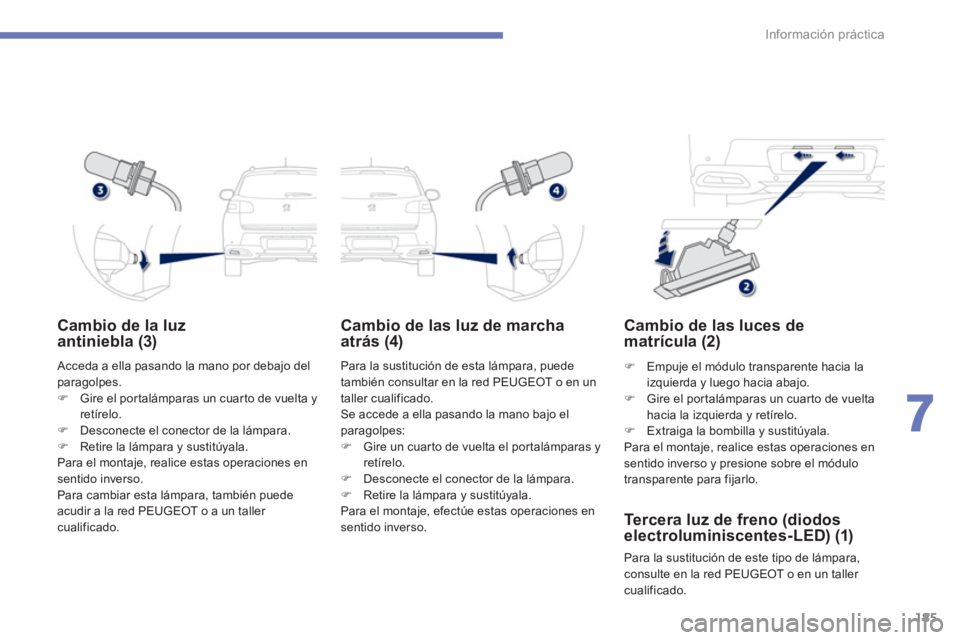

185
7
Información práctica
Cambio de la luz antiniebla (3)
Acceda a ella pasando la mano por debajo delparagolpes. )Gire el por talámparas un cuar to de vuelta yretírelo. )Desconecte el conector de la lámpara. )Retire la lámpara y sustitúyala.
Para el montaje, realice estas operaciones ensentido inverso.
Para cambiar esta lámpara, también puede
acudir a la red PEUGEOT o a un taller cualificado.
Cambio de las luz de marchaatrás (4)
Para la sustitución de esta lámpara, puede
también consultar en la red PEUGEOT o en un
taller cualificado.
Se accede a ella pasando la mano bajo elparagolpes:) Gire un cuar to de vuelta el por talámparas y retírelo.)
Desconecte el conector de la lámpara.)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en sentido inverso.
Cambio de las luces de matrícula (2)
) Empuje el módulo transparente hacia la
izquierda y luego hacia abajo.
) Gire el portalámparas un cuarto de vueltahacia la izquierda y retírelo.)
Extraiga la bombilla y sustitúyala.
Para el montaje, realice estas operaciones ensentido inverso y presione sobre el módulo
transparente para fijarlo.
Tercera luz de freno (diodos electroluminiscentes-LED) (1)
Para la sustitución de este tipo de lámpara, consulte en la red PEUGEOT o en un taller
cualificado.

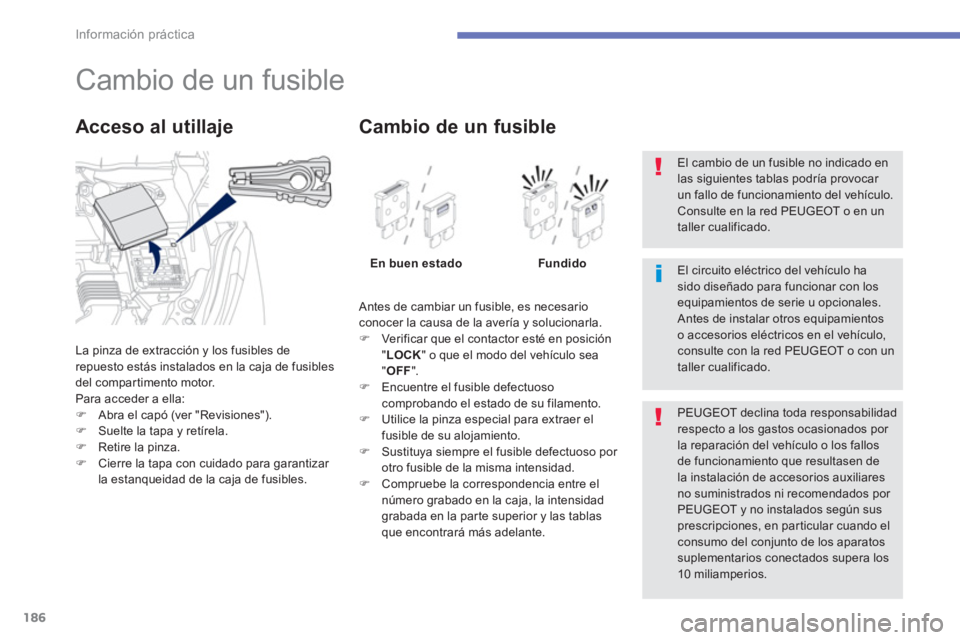

186
Información práctica




















Cambio de un fusible
La pinza de extracción y los fusibles de repuesto estás instalados en la caja de fusibles
del compartimento motor.
P
ara acceder a ella:)Abra el capó (ver "Revisiones").
)Suelte la tapa y retírela.)Retire la pinza.)Cierre la tapa con cuidado para garantizar la estanqueidad de la caja de fusibles.

Acceso al utillaje

Antes de cambiar un fusible, es necesario conocer la causa de la avería y solucionarla.)
Ver ificar que el contactor esté en posición "LOCK" o que el modo del vehículo sea "OFF".)
Encuentre el fusible defectuosocomprobando el estado de su filamento.)
Utilice la pinza especial para extraer el fusible de su alojamiento. )
Sustituya siempre el fusible defectuoso por otro fusible de la misma intensidad. )
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la par te superior y las tablas
que encontrará más adelante.

Cambio de un fusible
En buen estado Fundido


PEUGEOT declina toda responsabilidadrespecto a los gastos ocasionados por la reparación del vehículo o los fallos de funcionamiento que resultasen dela instalación de accesorios auxiliares no suministrados ni recomendados por PEUGEOT y no instalados según susprescripciones, en particular cuando elconsumo del conjunto de los aparatos suplementarios conectados supera los10 miliamperios.



El circuito eléctrico del vehículo ha sido diseñado para funcionar con los equipamientos de serie u opcionales. Antes de instalar otros equipamientoso accesorios eléctricos en el vehículo, consulte con la red PEUGEOT o con un taller cualificado.


El cambio de un fusible no indicado enlas siguientes tablas podría provocar un fallo de funcionamiento del vehículo. Consulte en la red PEUGEOT o en un
taller cualificado.

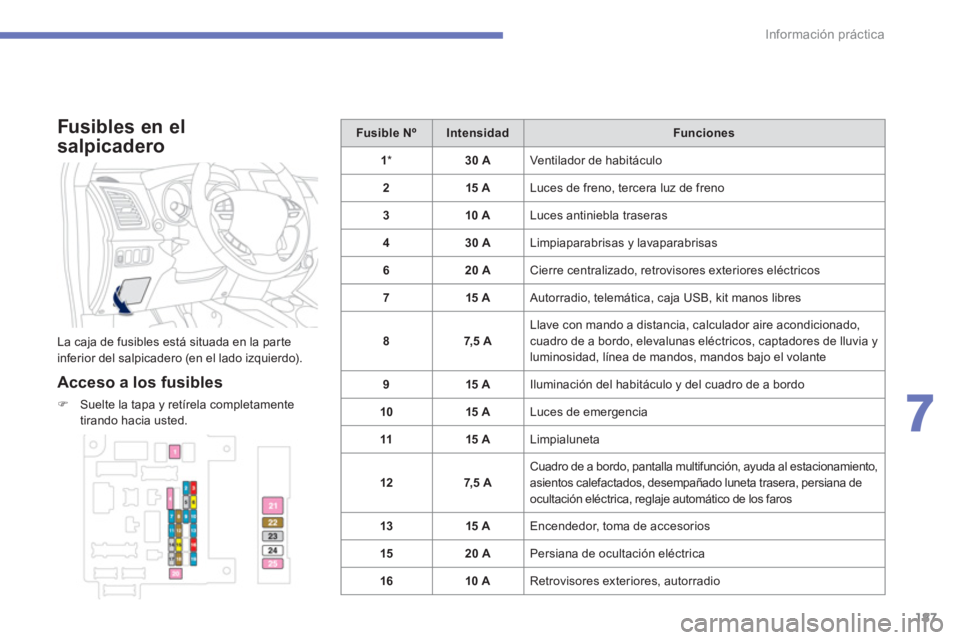

187
7
Información práctica

Fusibles en el
sal
picadero
La caja de fusibles está situada en la par te
inferior del salpicadero (en el lado izquierdo).

Acceso a los fusibles
)Suelte la tapa y retírela completamente
tirando hacia usted.
Fusible NºIntensidadFunciones
1*30 A Ventilador de habitáculo
2 15 A
Luces de freno, tercera luz de freno
310 A Luces antiniebla traseras
430 A Limpiaparabrisas y lavaparabrisas
620 A
Cierre centralizado, retrovisores exteriores eléctricos
7 15 A
Autorradio, telemática, ca
ja USB, kit manos libres
87, 5 A
Llave con mando a distancia, calculador aire acondicionado, cuadro de a bordo, elevalunas eléctricos, captadores de lluvia y luminosidad, línea de mandos, mandos bajo el volante
915 A
Iluminación del habitáculo y del cuadro de a bordo
1015 A
Luces de emergencia
1115 A Limpialuneta
12 7,5
A Cuadro de a bordo, pantalla multifunción, ayuda al estacionamiento,
asientos calefactados, desempañado luneta trasera, persiana de
ocultación eléctrica, reglaje automático de los faros
1
315 A
Encendedor, toma de accesorios
1520 A
Persiana de ocultación eléctrica
1610 A Retrovisores exteriores, autorradio

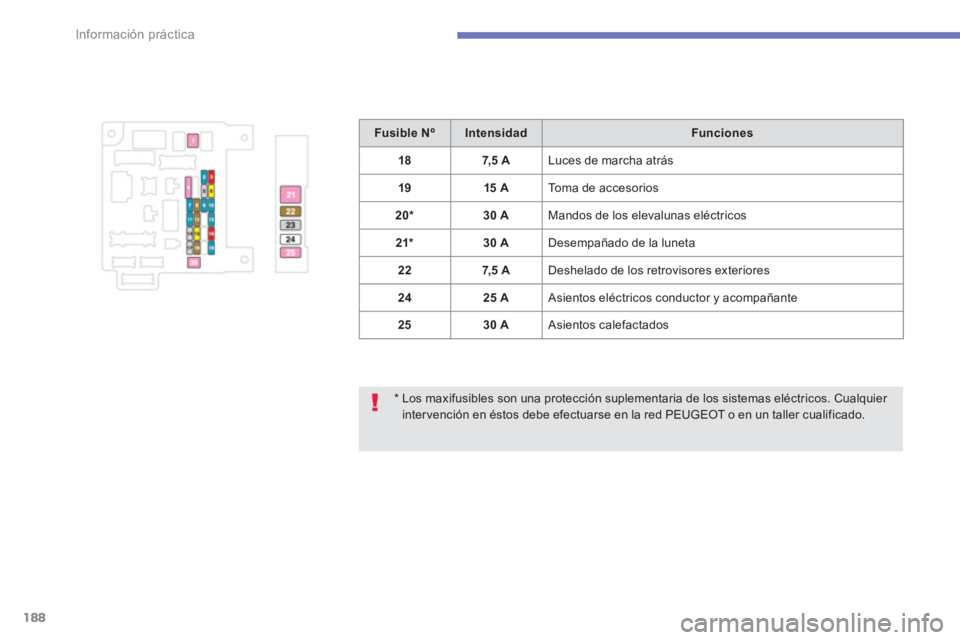

188
Información práctica
* Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en éstos debe efectuarse en la red PEUGEOT o en un taller cualificado.

Fusible NºIntensidadFunciones
187,5 A
Luces de marcha atrás
1915 A
Toma de accesorios
20*30 A
Mandos de los elevalunas eléctricos
21*30 A Desempañado de la luneta
227,5 A
Deshelado de los retrovisores exteriores
2
425 A
Asientos eléctricos conductor y acompañante
2
530 A
Asientos calefactados
