PEUGEOT 4008 2012 Manuale duso (in Italian)

1
39
Spie di funzionamento
Display 1Display 2CausaRisoluzione - AzioneOsservazioni
Anomalia del cambio CVT. Rivolgersi alla rete PEUGEOT o adun riparatore qualificato.
La temperatura del sistema di
trasm
issione a quattro ruote motrici è troppo elevata. Fermare il veicolo e rivol
gersi allarete PEUGEOT o ad un riparatorequalificato. Il veicolo passa automaticamente
in modalità di trazione anteriore (2WD).
Il liv
ello del serbatoio del carburanteè basso. Effettuare un rifornimento dicarburante appena possibile.





Livello minimo del serbatoiodell'additivo del filtro antiparticolato raggiunto. E
ffettuare al più presto un rabboccopresso la rete PEUGEOT o pressoun riparatore qualificato.
Solamente per il motore 1.6 HDi.

+Inizi
o di saturazione del filtro antiparticolato. Non appena le condizioni del
traffico lo permettono, effettuare larigenerazione del filtro guidando ad
una velocità minima di 40 km/h, per 20 minuti circa (se motore 1.6 HDi :la velocità minima è di 60 km/h). Se il messa
ggio resta visualizzato,
rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.

Anomalia del filtro antipar ticolato. Fermare il veicolo nelle migliori condizioni di sicurezza. Rivolgersi al più presto alla rete
PEUGEOT o ad un riparatore qualificato.

40
Spie di funzionamento
Display 1Display 2CausaRisoluzione - AzioneOsservazioni
Livello d'olio motore non conforme (inferiore al livello minimo o
superiore al livello massimo). Fermare il veicolo nelle mi
glioricondizioni di sicurezza.
Verificare il livello con l'astina
manuale ed effettuare un rabbocco, se necessario.
Se è superiore al livello massimo,
non riavviare il motore del veicoloe contattare la rete PEUGEOT o un
riparatore qualificato. Non
guidare mai con un livello
dell'olio motore non conforme.
Presenza d'acqua nel
filtro delgasolio. Rischio di deterioramento del sistema d'iniezione sui motoriDiesel. Rivol
gersi al più presto alla rete
PEUGEOT o ad un riparatore qualificato.
La temperatura esterna è in
feriore ouguale a 3 °C (37 °F). La strada potrebbe essere ghiacciata.
Prestare attenzione e moderare lavelocità.
Il pedale della frizione non è
premuto durante l'avviamento delmotore. Premere il pedale della frizione pe
r avviare il motore. Per i veicoli equipaggiati di cambio manuale.
L
a leva delle marce non è né in posizione P
, né in posizione PNdurante l'avviamento del motore.
Posizionare la leva delle marce su Pper avviare il motore. Per i veicoli equipaggiati di cambio CVT.
Il
pedale del freno non è premuto durante l'avviamento del motore. Premere il pedale del freno per avviare il motore.

1
41
Spie di funzionamento
Display 1Display 2DispositivoOsservazioni

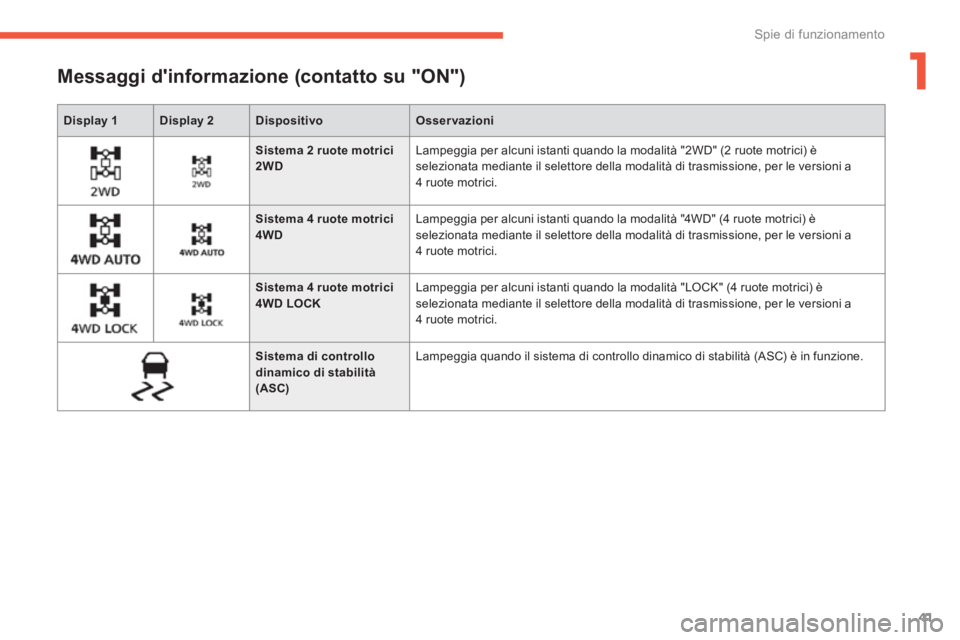

Messaggi d'informazione (contatto su "ON")



Sistema 2 ruote motrici2WD Lampeggia per alcuni istanti quando la modalità "2WD" (2 ruote motrici) è
selezionata mediante il selettore della modalità di trasmissione, per le versioni a
4 ruote motrici.



Sistema 4 ruote motrici4WD
Lampeggia per alcuni istanti quando la modalità "4WD" (4 ruote motrici) è
selezionata mediante il selettore della modalità di trasmissione, per le versioni a
4 r
uote motrici.



Sistema 4 ruote motrici4WD LOCK Lampeggia per alcuni istanti quando la modalità "LOCK" (4 ruote motrici) è
selezionata mediante il selettore della modalità di trasmissione, per le versioni a
4 ruote motrici.

Sistema di controllo dinamico di stabilità (ASC)

Lampeggia quando il sistema di controllo dinamico di stabilità (ASC) è in funzione.

42
Spie di funzionamento
Display 2DispositivoCausaOsservazioniRisoluzione - Azioni
Messaggi di prevenzione


Indicatore di
manutenzione
Avverte il guidatore
che è stato superato ilchilometraggio del tagliandodi manutenzione.
Si accende per alcuni
secondi all'inserimento del contatto.
Rivolgersi alla rete
PEUGEOT o ad un riparatorequalificato.



Pausaconsigliata Avverte il guidatore che deve fermarsi per riposare. Viene visualizzato al
raggiungimento del tempo
di
guida precedentemente
impostato.
Viene emesso un segnale
acustico per 3 volte e
successivamente ogni5 minuti fino all'arresto del
veicolo.
Si consiglia di fare una sosta
ogni due ore circa.

1
43
Spie di funzionamento






Computer di bordo
A contatto inserito, ogni pressione del pulsante INFO
permette di far scorrere in successione le seguenti informazioni :


- il contachilometri totalizzatore ed ilcontachilometri parziale A,

- il contachilometri totalizzatore ed ilcontachilometri parziale B,

- l'indicatore di manutenzione,

- la temperatura del liquido di
raffreddamento,

- l'autonomia,

- il consumo medio
,

- la velocità media,

-
il consumo istantaneo,

- il menu di regolazione,

- gli eventualli messaggi d'allarme.

Visualizzazione dei dati Contachilometri totalizzatore
Sistema di misurazione della distanza totale percorsa dal veicolo durante la sua durata di
vita.
Il chilometra
ggio totale è
visualizzato nella par te
in
feriore del display.
Contachilometri parziale
(Percorsi A o B)

Azzeramento
A contatto inserito, quando uno dei percorsi Ao Bè visualizzato, premere il pulsante INFOper almeno 2 secondi. Verrà azzerato solo il
percorso visualizzato.
Questi due percorsi indicanola distanza percorsa, dall'ultimo azzeramento del contachilometri.Premere il pulsante INFOper visualizzare il percorsodesiderato.

44
Spie di funzionamento

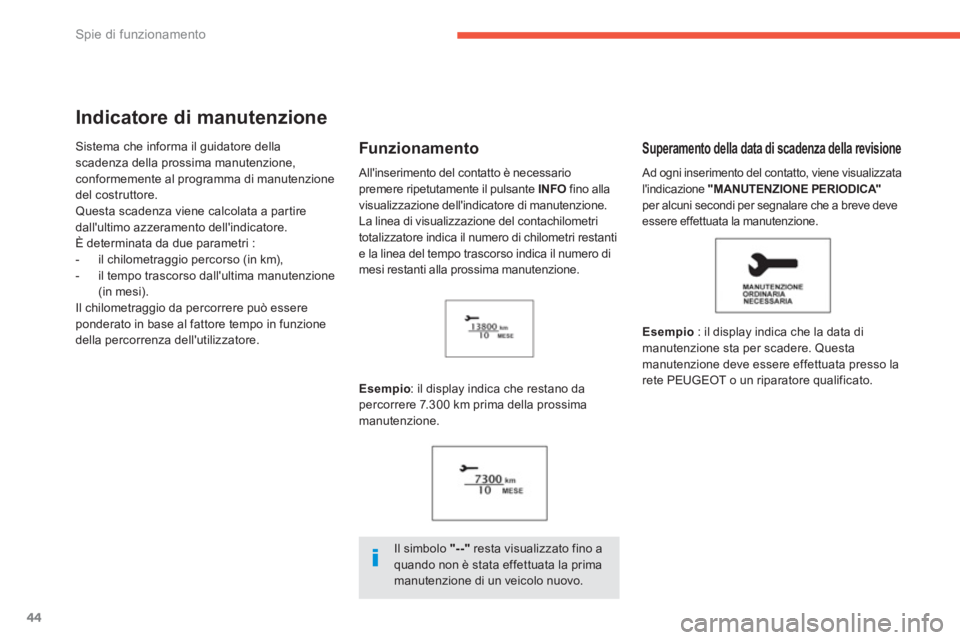

Indicatore di manutenzione
Sistema che informa il guidatore dellascadenza della prossima manutenzione, conformemente al programma di manutenzionedel costruttore. Questa scadenza viene calcolata a par tire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri :
- il chilometra
ggio percorso (in km),
- il tempo trascorso dall'ultima manutenzione(in mesi).
Il chilometraggio da percorrere può essere ponderato in base al fattore tempo in funzione
della percorrenza dell'utilizzatore.
Esem
pio: il display indica che restano da
percorrere 7.300 km prima della prossima
manutenzione.

Superamento della data di scadenza della revisione
Esempio: il display indica che la data dimanutenzione sta per scadere. Questamanutenzione deve essere effettuata presso la
rete PEUGEOT o un riparatore qualificato.

Funzionamento
Il simbolo "--"
resta visualizzato fino a quando non è stata effettuata la prima manutenzione di un veicolo nuovo.
Ad ogni inserimento del contatto, viene visualizzatal'indicazione"MANUTENZIONE PERIODICA"
per alcuni secondi per segnalare che a breve deve essere effettuata la manutenzione.
All'inserimento del contatto è necessariopremere ripetutamente il pulsante INFO
fino allavisualizzazione dell'indicatore di manutenzione.
La linea di visualizzazione del contachilometri
totalizzatore indica il numero di chilometri restanti e la linea del tempo trascorso indica il numero di
mesi restanti alla prossima manutenzione.

1
45
Spie di funzionamento

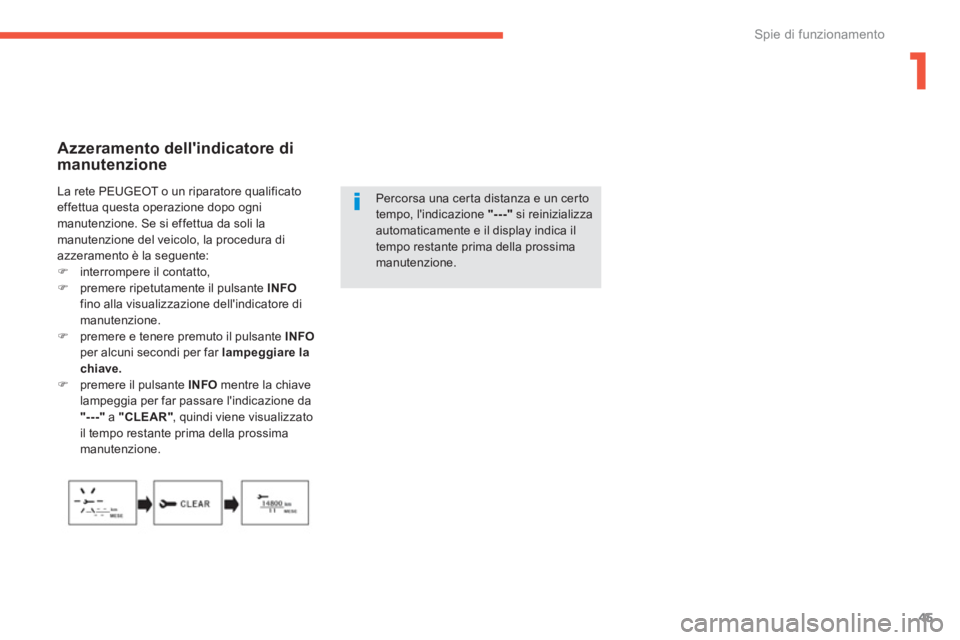

Azzeramento dell'indicatore dimanutenzione
Percorsa una certa distanza e un certotempo, l'indicazione "---"
si reinizializzaautomaticamente e il display indica iltempo restante prima della prossima manutenzione.
La rete PEU
GEOT o un riparatore qualificatoeffettua questa operazione dopo ognimanutenzione. Se si effettua da soli la manutenzione del veicolo, la procedura di
azzeramento è la seguente:)interrompere il contatto,)premere ripetutamente il pulsante INFO
fino alla visualizzazione dell'indicatore di manutenzione. )premere e tenere premuto il pulsante INFOper alcuni secondi per far lampeggiare lachiave.)premere il pulsante INFOmentre la chiave
lampeggia per far passare l'indicazione da "---"a "CLEAR"
, quindi viene visualizzato
il tempo restante prima della prossima
manutenzione.

46
Spie di funzionamento
Con il motore avviato, indicala temperatura del liquido di
raffreddamento.
Autonomia
A motore avviato, indica
il numero di chilometri chepossono ancora essere percorsi con il carburante rimasto nel serbatoiosecondo i consumi medi
degli ultimi chilometripercorsi.
Questo valore può variare a seguito diun cambiamento dello stile di guida o di pendenza della strada, generandouna variazione importante del consumo istantaneo.
Se si aggiungono pochi litri, il valore visualizzato sarà errato. Pertanto,è necessario fare rifornimento nonappena possibile.
Indicatore di temperatura
del li
quido di
raffreddamento
Se la barra è vicina alla posizione critica situata a
destra, significa che la temperatura è troppo elevata. Il simbolo lampeggia non appena il motore èsurriscaldato.
Fermare subito il veicolo nelle migliori
condizioni di sicurezza possibili.Attendere alcuni minuti prima di spegnereil motore.
Quando l'autonomia è inferiore a 50 km
,
vengono visualizzati dei trattini.
Effettuare il pieno non appena possibile.
L'autonomia viene a
ggiornata.
Attendere il raffreddamento del motore prima di effettuare il rabbocco. Il circuito di raffreddamento è sotto pressione.

Poiché il circuito di raffreddamento è sotto pressione, per evitare il rischio di ustioni, svitare il tappo ruotandolo di due giri per lasciar scendere la pressione. Quando la pressione è scesa, aprire il tappo e rabboccare, se necessario.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.

Quando si stacca la batteria, i precedenti dati relativi al consumo andranno persi e il valore visualizzatosarà diverso da quello visualizzato prima dello scollegamento dellabatteria. La distanza visualizzata deveessere considerata un'indicazioneapprossimativa.

1
47
Spie di funzionamento

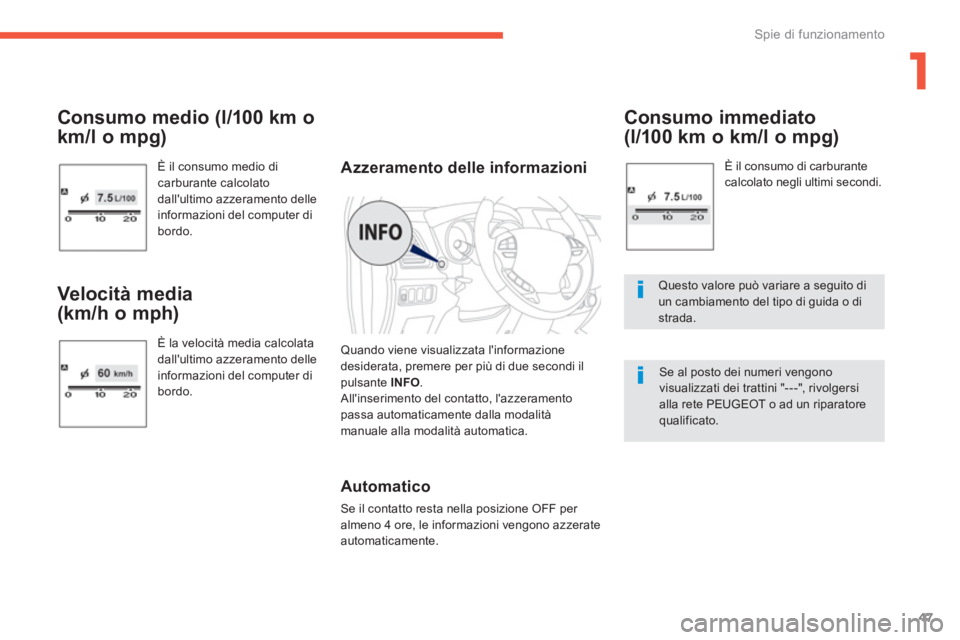

Consumo medio (l/100 km o
km/l o mp
g)
È il consumo medio dicarburante calcolato dall'ultimo azzeramento delleinformazioni del computer di bordo.

Velocità media
(km/h o mph)

È la velocità media calcolatadall'ultimo azzeramento delleinformazioni del computer di bordo.


Consumo immediato
(l/100 km o km/l o mpg)

È il consumo di carburantecalcolato negli ultimi secondi.

Questo valore può variare a seguito diun cambiamento del tipo di guida o di strada.


Se al posto dei numeri vengono visualizzati dei trattini "---", rivolgersi alla rete PEUGEOT o ad un riparatorequalificato.

Azzeramento delle informazioni
Quando viene visualizzata l'informazione
desiderata, premere per più di due secondi il
pulsante INFO.All'inserimento del contatto, l'azzeramento passa automaticamente dalla modalità
manuale alla modalità automatica.
Automatico
Se il contatto resta nella posizione OFF per almeno 4 ore, le informazioni vengono azzerate automaticamente.

48
Spie di funzionamento
I vari menu possono cambiare tra il quadro strumenti tipo 1 e il quadro strumenti tipo 2.

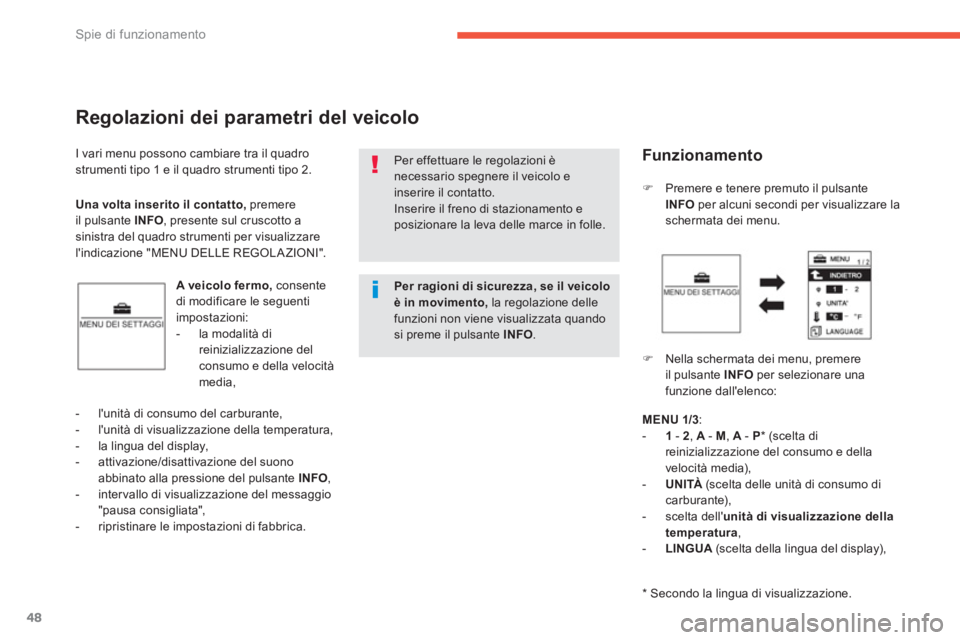

Regolazioni dei parametri del veicolo
A veicolo fermo, consente
di modificare le seguenti
impostazioni:


- l
a modalità di reinizializzazione del consumo e della velocitàmedia,
)Premere e tenere premuto il pulsante
INFOper alcuni secondi per visualizzare la
schermata dei menu.
)Nella schermata dei menu, premere
il pulsante INFOper selezionare una
f
unzione dall'elenco:
- l'unit
à di consumo del carburante,
- l'unit
à di visualizzazione della temperatura,
- la lingua del display,
- attivazione/disattivazione del suono abbinato alla pressione del pulsante INFO ,
- inter vallo di visualizzazione del messaggio "pausa consigliata",
- ripristinare le impostazioni di fabbrica.
Per effettuare le regolazioni ènecessario spegnere il veicolo e inserire il contatto.Inserire il freno di stazionamento eposizionare la leva delle marce in folle.
Una volta inserito il contatto,premere
il pulsante INFO
, presente sul cruscotto a sinistra del quadro strumenti per visualizzare
l'indicazione "MENU DELLE REGOLAZIONI".

Funzionamento
MENU1/3:-1-2
, A-M
, A-P*
(scelta direinizializzazione del consumo e dellavelocità media),

- UNITÀ(scelta delle unità di consumo di carburante),

- scelta dell' unità di visualizzazione della
temperatura , -LINGUA
(scelta della lingua del display),


*
Secondo la lingua di visualizzazione.
Per ragioni di sicurezza, se il veicoloè inmovimento,
la regolazione dellefunzioni non viene visualizzata quandosi preme il pulsante INFO.
