Page 201 of 368
199
7
Praktisk information

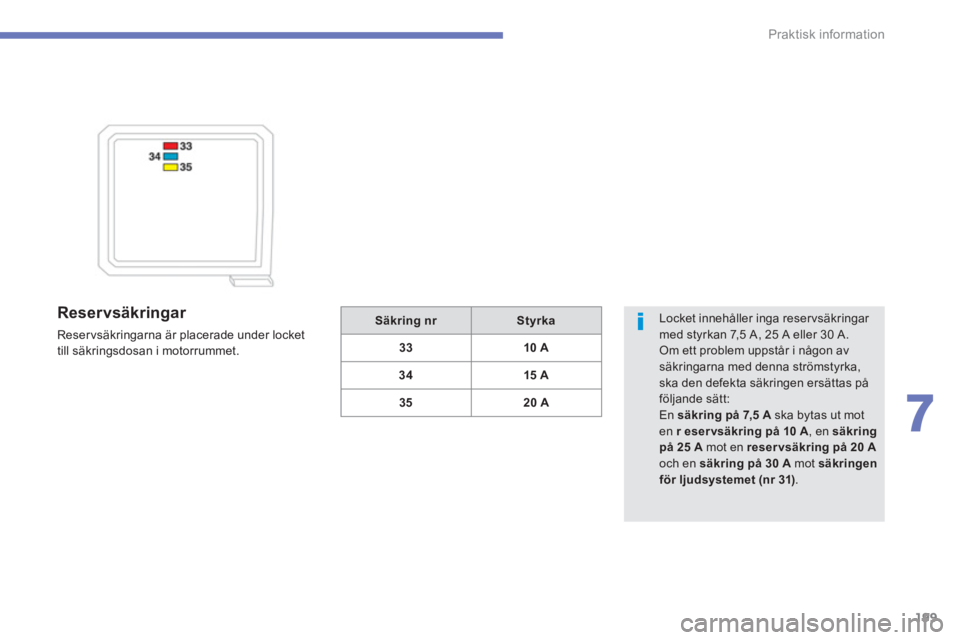

Reservsäkringar
Reservsäkringarna är placerade under locket
till säkringsdosan i motorrummet. Locket innehåller inga reservsäkringar
med styrkan 7,5 A, 25 A eller 30 A.
Om ett problem uppstår i någon av
säkringarna med denna strömstyrka,
ska den defekta säkringen ersättas på
följande sätt:
En säkring på 7,5 A
ska bytas ut mot
en r
eser vsäkring på 10 A
, en säkring
på 25 A
mot en reser vsäkring på 20 A
och en säkring på 30 A
mot säkringen
för ljudsystemet (nr 31)
.
Säkring nr
Styrka
33
10 A
34
15 A
35
20 A
Page 202 of 368
200
Praktisk information

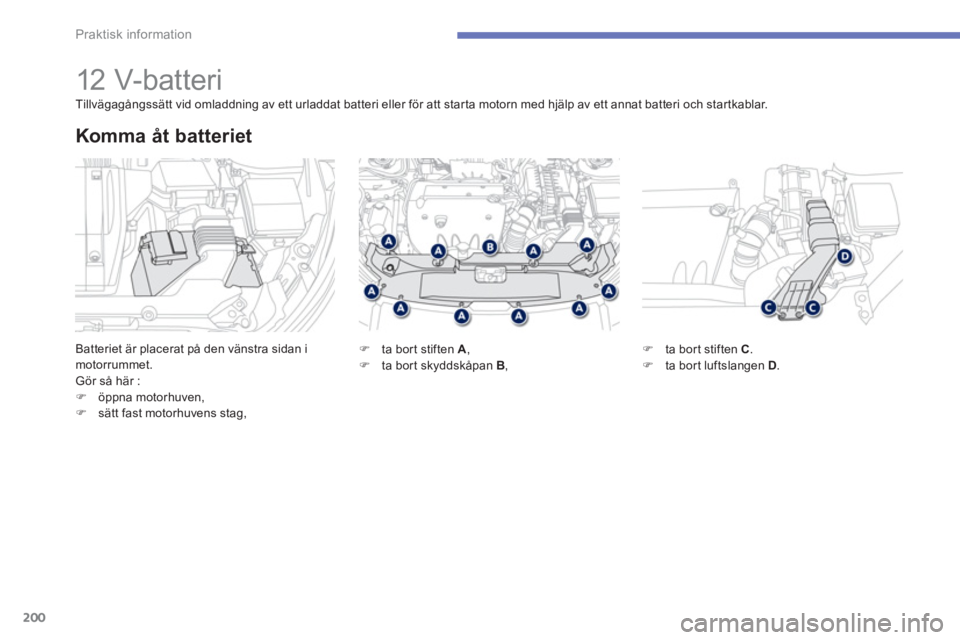

12 V-batteri
Batteriet är placerat på den vänstra sidan i
motorrummet.
Gör så här :
)
öppna motorhuven,
)
sätt fast motorhuvens stag,
Komma åt batteriet
Tillvägagångssätt vid omladdning av ett urladdat batteri eller för att starta motorn med hjälp av ett annat batteri och startkablar.
)
ta bort stiften A
,
)
ta bort skyddskåpan B
,
)
ta bort stiften C
.
)
ta bort luftslangen D
.
Page 203 of 368
201
7
Praktisk information
Kontrollera elektrolytnivån och fyll på elektrolyt
om det behövs (se "Kontroll av nivåer").

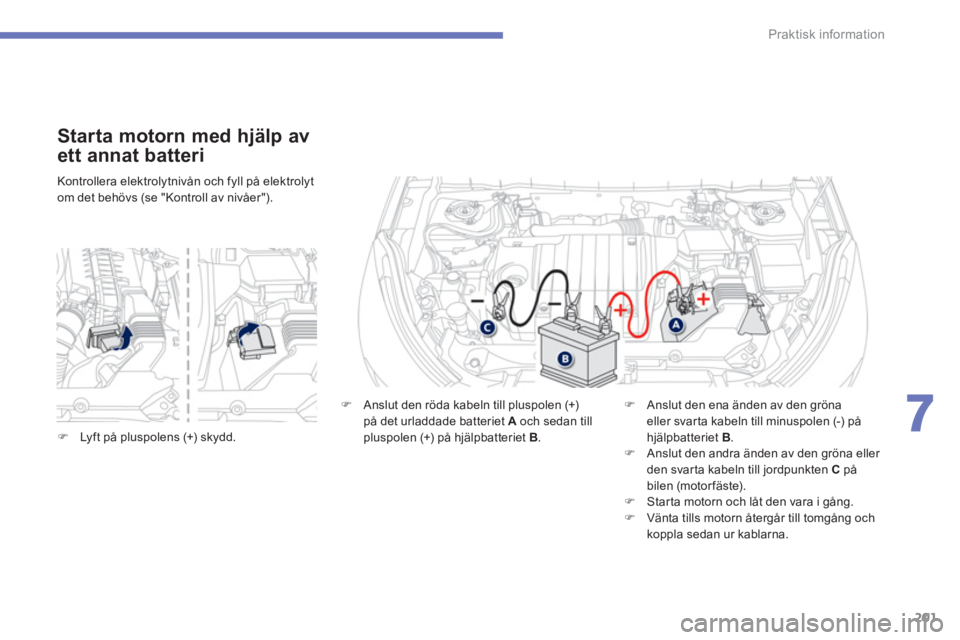

Starta motorn med hjälp av
ett annat batteri
)
Anslut den röda kabeln till pluspolen (+)
på det urladdade batteriet A
och sedan till
pluspolen (+) på hjälpbatteriet B
.
)
Anslut den ena änden av den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B
.
)
Anslut den andra änden av den gröna eller
den svarta kabeln till jordpunkten C
på
bilen (motor fäste).
)
Starta motorn och låt den vara i gång.
)
Vänta tills motorn återgår till tomgång och
koppla sedan ur kablarna.
)
Lyft på pluspolens (+) skydd.
Page 204 of 368
202
Praktisk information

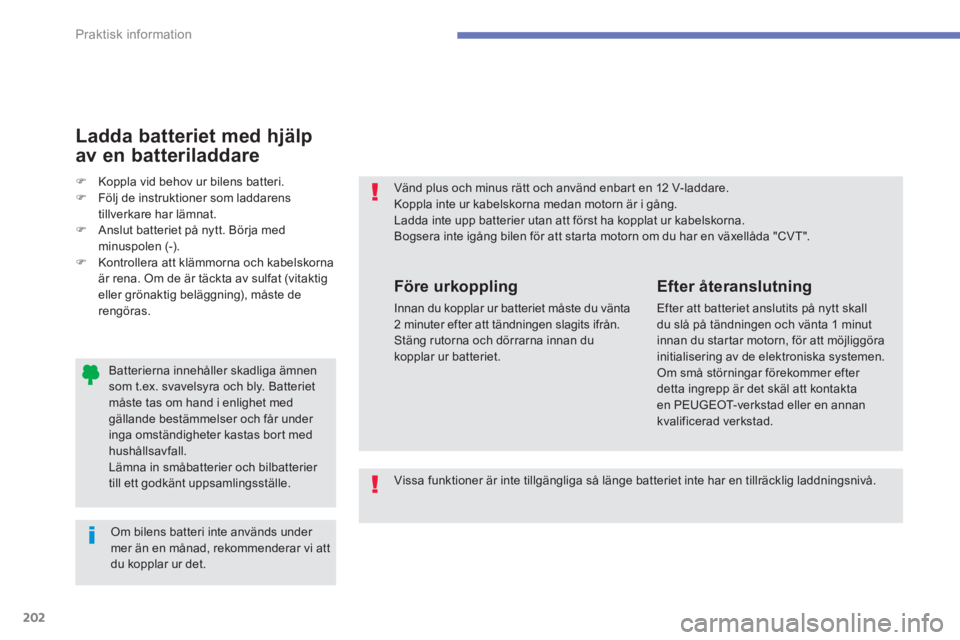

Batterierna innehåller skadliga ämnen
som t.ex. svavelsyra och bly. Batteriet
måste tas om hand i enlighet med
gällande bestämmelser och får under
inga omständigheter kastas bort med
hushållsavfall.
Lämna in småbatterier och bilbatterier
till ett godkänt uppsamlingsställe.
Vänd plus och minus rätt och använd enbart en 12 V-laddare.
Koppla inte ur kabelskorna medan motorn är i gång.
Ladda inte upp batterier utan att först ha kopplat ur kabelskorna.
Bogsera inte igång bilen för att starta motorn om du har en växellåda "CVT".
Om bilens batteri inte används under
mer än en månad, rekommenderar vi att
du kopplar ur det.
Före urkoppling
Innan du kopplar ur batteriet måste du vänta
2 minuter efter att tändningen slagits ifrån.
Stäng rutorna och dörrarna innan du
kopplar ur batteriet.
Efter återanslutning
Efter att batteriet anslutits på nytt skall
du slå på tändningen och vänta 1 minut
innan du startar motorn, för att möjliggöra
initialisering av de elektroniska systemen.
Om små störningar förekommer efter
detta ingrepp är det skäl att kontakta
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
)
Koppla vid behov ur bilens batteri.
)
Följ de instruktioner som laddarens
tillverkare har lämnat.
)
Anslut batteriet på nytt. Börja med
minuspolen (-).
)
Kontrollera att klämmorna och kabelskorna
är rena. Om de är täckta av sulfat (vitaktig
eller grönaktig beläggning), måste de
rengöras.
Ladda batteriet med hjälp
av en batteriladdare
Vissa funktioner är inte tillgängliga så länge batteriet inte har en tillräcklig laddningsnivå.
Page 205 of 368
203
7
Praktisk information

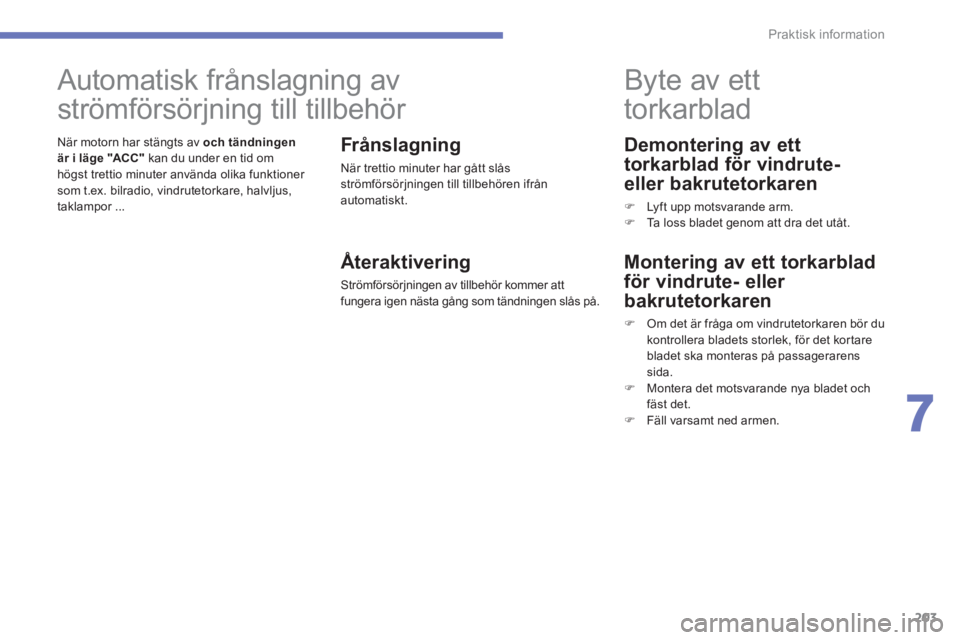

Demontering av ett
torkarblad för vindrute-
eller bakrutetorkaren
)
Lyft upp motsvarande arm.
)
Ta loss bladet genom att dra det utåt.
Byte av ett
torkarblad
Montering av ett torkarblad
för vindrute- eller
bakrutetorkaren
)
Om det är fråga om vindrutetorkaren bör du
kontrollera bladets storlek, för det kortare
bladet ska monteras på passagerarens
sida.
)
Montera det motsvarande nya bladet och
fäst det.
)
Fäll varsamt ned armen.
Automatisk frånslagning av
strömförsörjning till tillbehör
När motorn har stängts av och tändningen
är i läge "ACC"
kan du under en tid om
högst trettio minuter använda olika funktioner
som t.ex. bilradio, vindrutetorkare, halvljus,
taklampor ...
Frånslagning
När trettio minuter har gått slås
strömförsörjningen till tillbehören ifrån
automatiskt.
Återaktivering
Strömförsörjningen av tillbehör kommer att
fungera igen nästa gång som tändningen slås på.

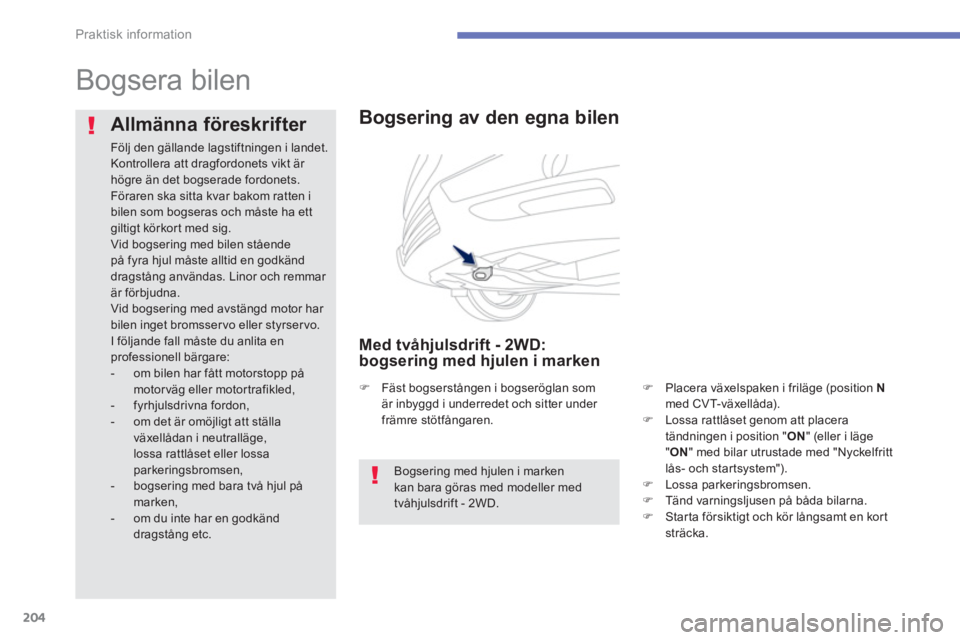

Page 206 of 368
204
Praktisk information
Bogsera bilen
Bogsering av den egna bilen
Med tvåhjulsdrift - 2WD:
bogsering med hjulen i marken
)
Placera växelspaken i friläge (position N
med CVT-växellåda).
)
Lossa rattlåset genom att placera
tändningen i position " ON
" (eller i läge
" ON
" med bilar utrustade med "Nyckelfritt
lås- och startsystem").
)
Lossa parkeringsbromsen.
)
Tänd varningsljusen på båda bilarna.
)
Starta försiktigt och kör långsamt en kort
sträcka.
Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är
högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i
bilen som bogseras och måste ha ett
giltigt körkort med sig.
Vid bogsering med bilen stående
på fyra hjul måste alltid en godkänd
dragstång användas. Linor och remmar
är förbjudna.
Vid bogsering med avstängd motor har
bilen inget bromsser vo eller styrser vo.
I följande fall måste du anlita en
professionell bärgare:
- om bilen har fått motorstopp på
motor väg eller motortrafikled,
- fyrhjulsdrivna fordon,
- om det är omöjligt att ställa
växellådan i neutralläge,
lossa rattlåset eller lossa
parkeringsbromsen,
- bogsering med bara två hjul på
marken,
- om du inte har en godkänd
dragstång etc.
Bogsering med hjulen i marken
kan bara göras med modeller med
tvåhjulsdrift - 2WD.
)
Fäst bogserstången i bogseröglan som
är inbyggd i underredet och sitter under
främre stötfångaren.
Page 207 of 368
205
7
Praktisk information

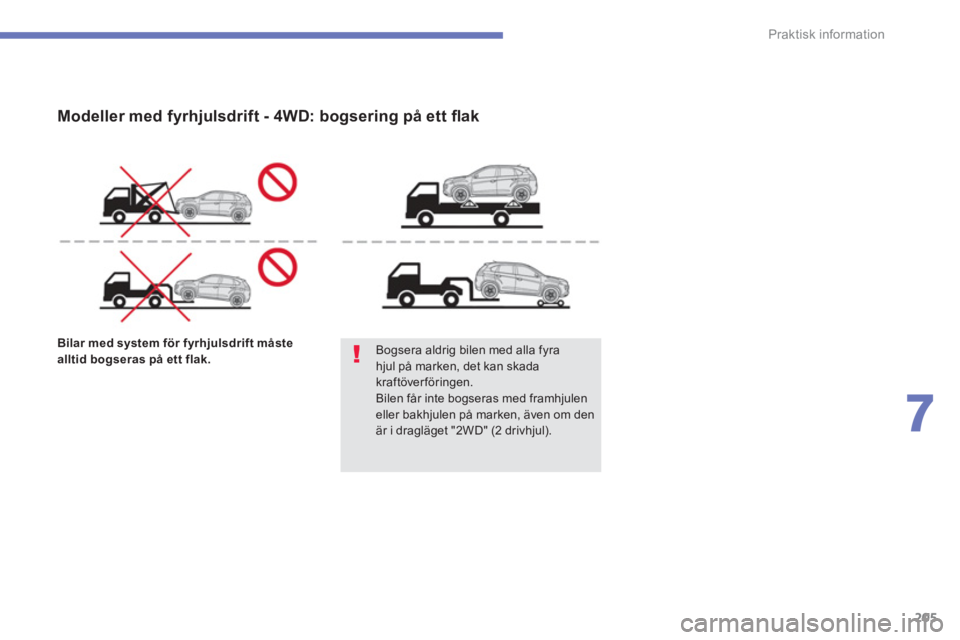

Bilar med system för fyrhjulsdrift måste
alltid bogseras på ett flak.
Bogsera aldrig bilen med alla fyra
hjul på marken, det kan skada
kraftöverföringen.
Bilen får inte bogseras med framhjulen
eller bakhjulen på marken, även om den
är i dragläget "2WD" (2 drivhjul).
Modeller med fyrhjulsdrift - 4WD: bogsering på ett fl ak
Page 208 of 368
206
Praktisk information
Bogsering av en annan bil
)
Ta bort skyddet från den bakre
stötfångaren, genom att dra i dess nedre
del med veven till domkraften 1
.
)
Skruva helt fast bogseröglan 2
med
hylsnyckeln 3
.
)
Montera bogserstången.
)
Tänd varningsblinkers på båda bilarna.
)
Starta försiktigt och kör långsamt en kort
sträcka.
Så här kommer du åt verktygen
Bogseröglan och verktygen ligger under
bagagutrymmets golv.
Gör så här:
)
öppna bagageluckan,
)
lyft på golvet och ta bort det,
)
ta ut bogseröglan och de verktyg du
behöver.
Lista över verktyg
1.
Vev som tillhör domkraften.
2.
Bogserögla.
3.
Hylsnyckel.
Page 209 of 368
207
7
Praktisk information

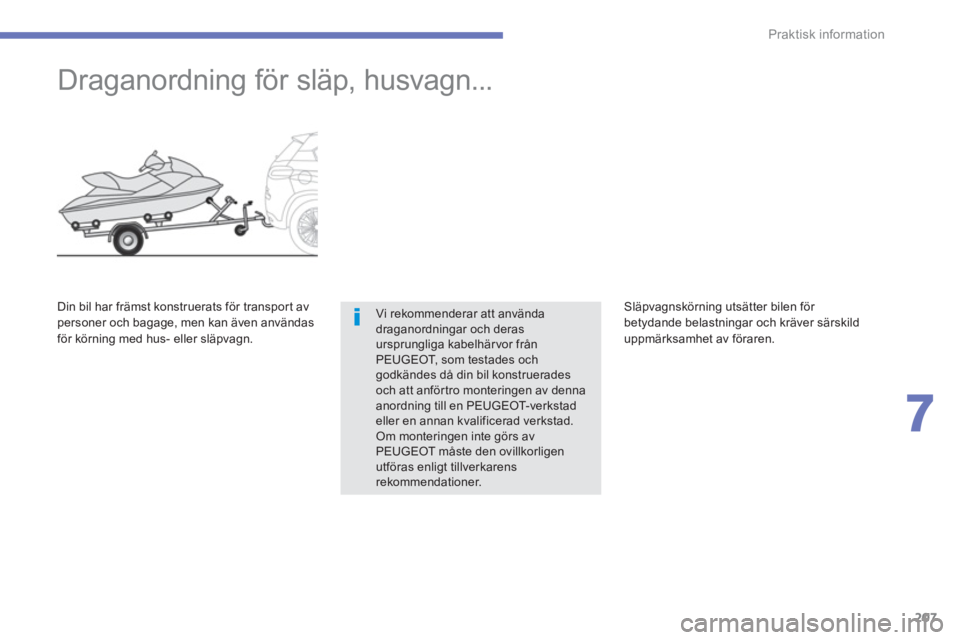

Draganordning för släp, husvagn...
Vi rekommenderar att använda
draganordningar och deras
ursprungliga kabelhärvor från
PEUGEOT, som testades och
godkändes då din bil konstruerades
och att anförtro monteringen av denna
anordning till en PEUGEOT-verkstad
eller en annan kvalificerad verkstad.
Om monteringen inte görs av
PEUGEOT måste den ovillkorligen
utföras enligt tillverkarens
rekommendationer.
Din bil har främst konstruerats för transport av
personer och bagage, men kan även användas
för körning med hus- eller släpvagn. Släpvagnskörning utsätter bilen för
betydande belastningar och kräver särskild
uppmärksamhet av föraren.
Page 210 of 368
208Praktisk information

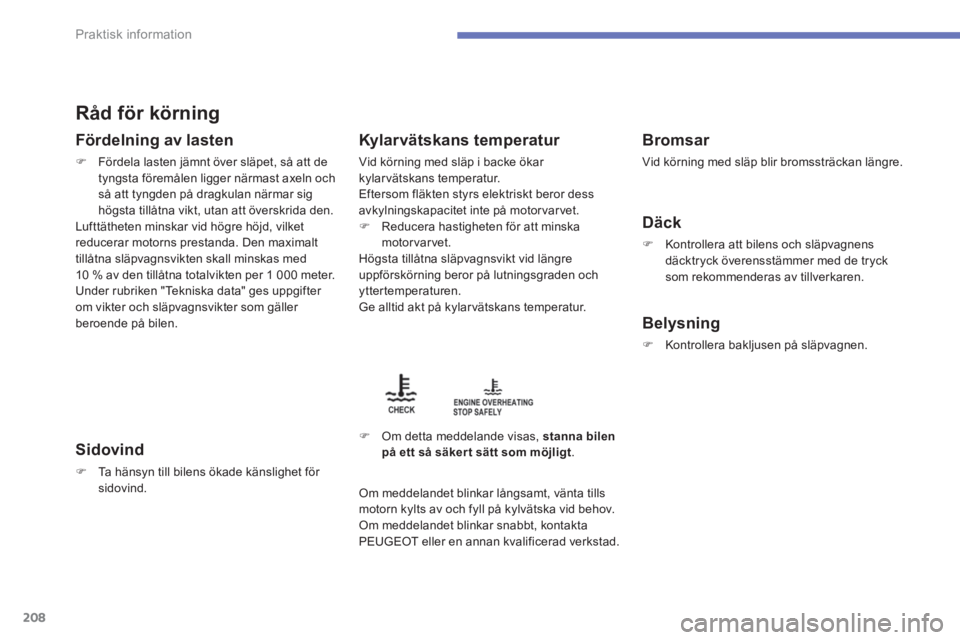

Råd för körning
Fördelning av lasten
)
Fördela lasten jämnt över släpet, så att de
tyngsta föremålen ligger närmast axeln och
så att tyngden på dragkulan närmar sig
högsta tillåtna vikt, utan att överskrida den.
Lufttätheten minskar vid högre höjd, vilket
reducerar motorns prestanda. Den maximalt
tillåtna släpvagnsvikten skall minskas med
10 % av den tillåtna totalvikten per 1 000 meter.
Under rubriken "Tekniska data" ges uppgifter
om vikter och släpvagnsvikter som gäller
beroende på bilen.
Sidovind
)
Ta hänsyn till bilens ökade känslighet för
sidovind.
Kylarvätskans temperatur
Vid körning med släp i backe ökar
kylarvätskans temperatur.
Eftersom fläkten styrs elektriskt beror dess
avkylningskapacitet inte på motorvarvet.
)
Reducera hastigheten för att minska
motorvarvet.
Högsta tillåtna släpvagnsvikt vid längre
uppförskörning beror på lutningsgraden och
yttertemperaturen.
Ge alltid akt på kylar vätskans temperatur.
)
Om detta meddelande visas, stanna bilen
på ett så säker t sätt som möjligt
.
Bromsar
Vid körning med släp blir bromssträckan längre.
Däck
)
Kontrollera att bilens och släpvagnens
däcktryck överensstämmer med de tryck
som rekommenderas av tillverkaren.
Belysning
)
Kontrollera bakljusen på släpvagnen.
Om meddelandet blinkar långsamt, vänta tills
motorn kylts av och fyll på kylvätska vid behov.
Om meddelandet blinkar snabbt, kontakta
PEUGEOT eller en annan kvalificerad verkstad.
