Page 191 of 368
189
7
Praktische informatie
Om toegang te krijgen tot de beschermkappen
van de lampen, moet u eerst de volgende
handelingen uitvoeren:
)
Ver wijder de pennen A
.
)
Ver wijder de beschermkap B
.
Toegang tot de lampen
Lamp van richtingaanwijzer
vervangen (1)
)
Draai de fitting een kwart slag linksom en
verwijder deze.
)
Trek de lamp uit de fitting en ver vang de
lamp. Wanneer het controlelampje van de
richtingaanwijzer (rechts of links) met
een hogere frequentie dan normaal
knippert, duidt dit op een defecte lamp
aan de desbetreffende zijde. Verricht voor het monteren van de
lampen de genoemde handelingen in
de omgekeerde volgorde.
De amberkleurige lampen, zoals die
van de richtingaanwijzers, moeten
worden ver vangen door lampen met
dezelfde kleur en specificaties.
Page 192 of 368
190
Praktische informatie

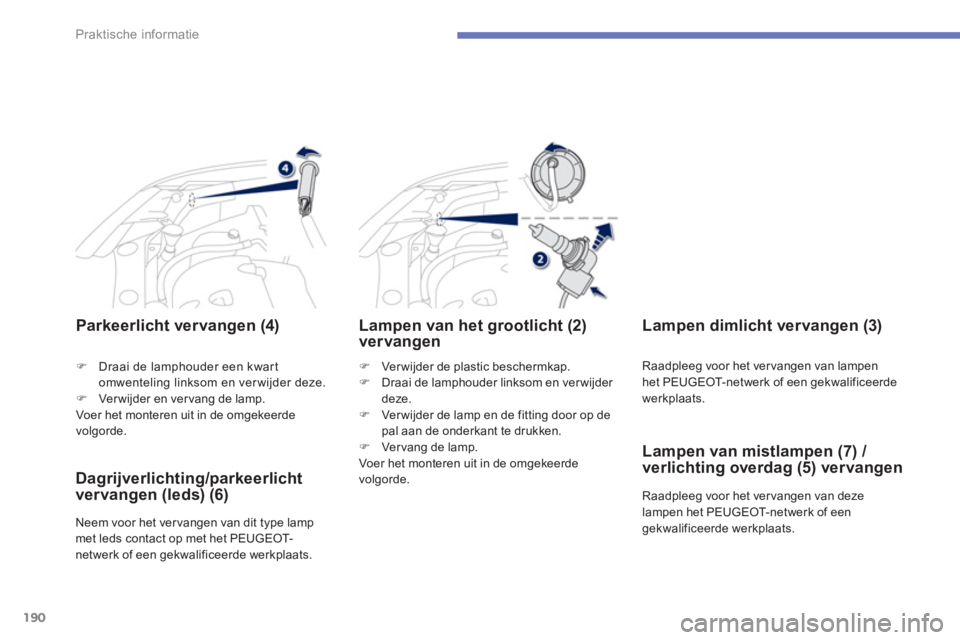

Parkeerlicht vervangen (4)
)
Ver wijder de plastic beschermkap.
)
Draai de lamphouder linksom en ver wijder
deze.
)
Ver wijder de lamp en de fitting door op de
pal aan de onderkant te drukken.
)
Vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Lampen van het grootlicht (2)
ver vangen
)
Draai de lamphouder een kwart
omwenteling linksom en ver wijder deze.
)
Ver wijder en ver vang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Dagrijverlichting/parkeerlicht
vervangen (leds) (6)
Neem voor het ver vangen van dit type lamp
met leds contact op met het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Lampen dimlicht vervangen (3)
Raadpleeg voor het ver vangen van lampen
het PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Raadpleeg voor het ver vangen van deze
lampen het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Lampen van mistlampen (7) /
verlichting overdag (5) vervangen
Page 193 of 368
191
7
Praktische informatie
)
Druk het knipperlicht naar achteren om het los te maken.
)
Neem de stekker van het zijknipperlicht los.
)
Ver vang de knipperlichtunit.
Voer het monteren uit in de omgekeerde volgorde.
Een nieuw zijknipperlicht is verkrijgbaar bij het PEUGEOT-netwerk of een gekwalificeerde werkplaats
.
Vervangen van de zijknipperlichten
Instapverlichting in de buitenspiegels
Voor het ver vangen van de LED dient u het PEUGEOT-netwerk of een gekwalificeerde werkplaats
te raadplegen.
Page 194 of 368
192
Praktische informatie

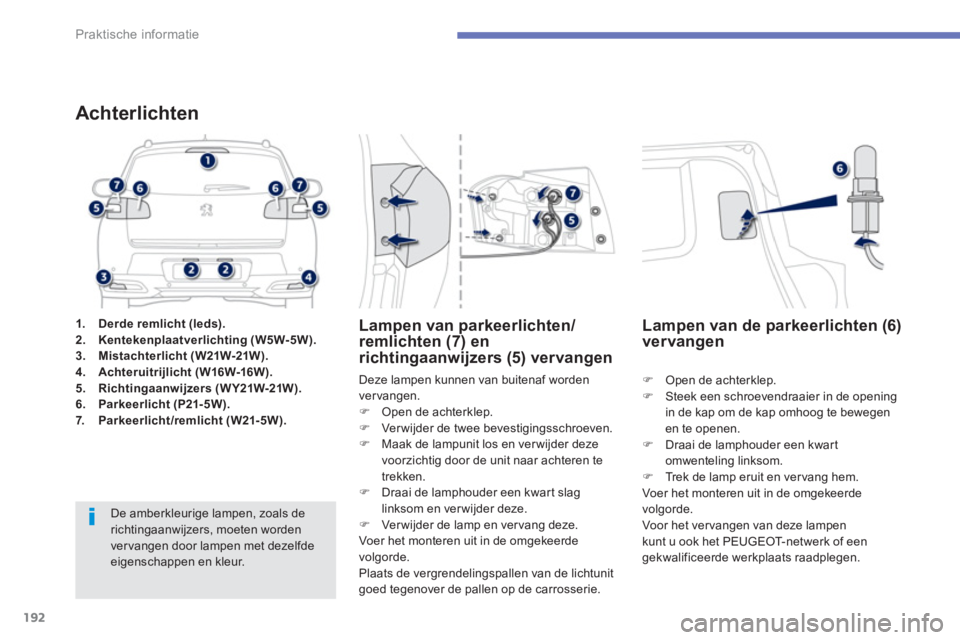

1.
Derde remlicht (leds).
2.
Kentekenplaatverlichting (W5W-5W).
3.
Mistachterlicht (W21W-21W)
.
4.
Achteruitrijlicht ( W16W-16W ).
5.
Richtingaanwijzers ( W Y21W-21W ).
6.
Parkeerlicht (P21-5W).
7.
Parkeerlicht/remlicht (W21-5W).
Achterlichten
De amberkleurige lampen, zoals de
richtingaanwijzers, moeten worden
ver vangen door lampen met dezelfde
eigenschappen en kleur.
Deze lampen kunnen van buitenaf worden
ver vangen.
)
Open de achterklep.
)
Ver wijder de twee bevestigingsschroeven.
)
Maak de lampunit los en ver wijder deze
voorzichtig door de unit naar achteren te
trekken.
)
Draai de lamphouder een kwart slag
linksom en ver wijder deze.
)
Ver wijder de lamp en ver vang deze.
Voer het monteren uit in de omgekeerde
volgorde.
Plaats de vergrendelingspallen van de lichtunit
goed tegenover de pallen op de carrosserie.
Lampen van parkeerlichten/
remlichten (7) en
richtingaanwijzers (5) vervangen
)
Open de achterklep.
)
Steek een schroevendraaier in de opening
in de kap om de kap omhoog te bewegen
en te openen.
)
Draai de lamphouder een kwart
omwenteling linksom.
)
Trek de lamp eruit en ver vang hem.
Voer het monteren uit in de omgekeerde
volgorde.
Voor het ver vangen van deze lampen
kunt u ook het PEUGEOT-netwerk of een
gekwalificeerde werkplaats raadplegen.
Lampen van de parkeerlichten (6)
ver vangen
Page 195 of 368
193
7
Praktische informatie

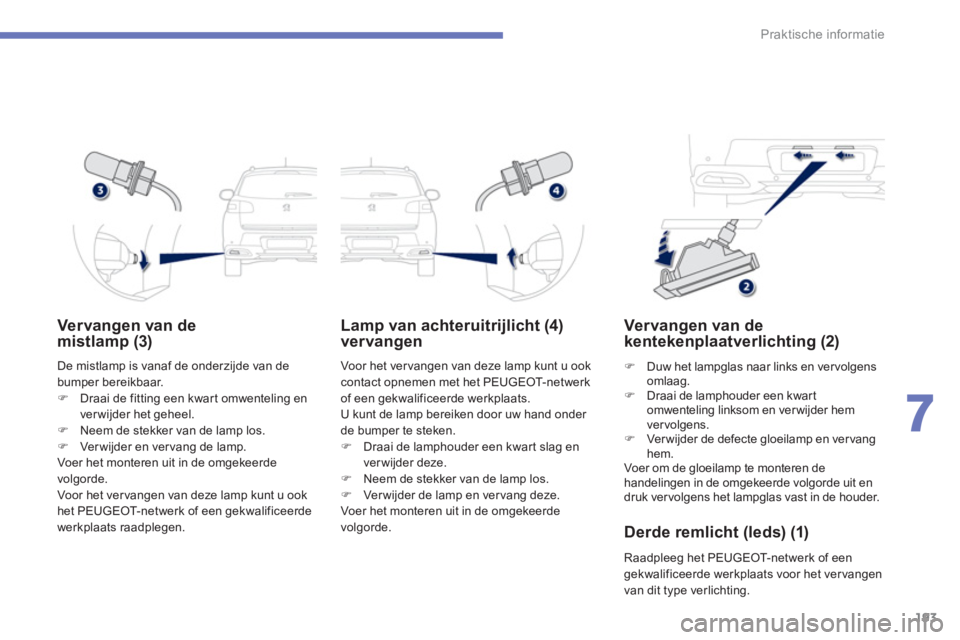

Vervangen van de
mistlamp (3)
De mistlamp is vanaf de onderzijde van de
bumper bereikbaar.
)
Draai de fitting een kwart omwenteling en
ver wijder het geheel.
)
Neem de stekker van de lamp los.
)
Ver wijder en ver vang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.
Voor het ver vangen van deze lamp kunt u ook
het PEUGEOT-netwerk of een gekwalificeerde
werkplaats raadplegen.
Lamp van achteruitrijlicht (4)
ver vangen
Voor het ver vangen van deze lamp kunt u ook
contact opnemen met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats.
U kunt de lamp bereiken door uw hand onder
de bumper te steken.
)
Draai de lamphouder een kwart slag en
verwijder deze.
)
Neem de stekker van de lamp los.
)
Ver wijder de lamp en ver vang deze.
Voer het monteren uit in de omgekeerde
volgorde.
Vervangen van de
kentekenplaatverlichting (2)
)
Duw het lampglas naar links en ver volgens
omlaag.
)
Draai de lamphouder een kwart
omwenteling linksom en ver wijder hem
ver volgens.
)
Ver wijder de defecte gloeilamp en ver vang
hem.
Voer om de gloeilamp te monteren de
handelingen in de omgekeerde volgorde uit en
druk ver volgens het lampglas vast in de houder.
Derde remlicht (leds) (1)
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats voor het vervangen
van dit type verlichting.
Page 196 of 368
194
Praktische informatie

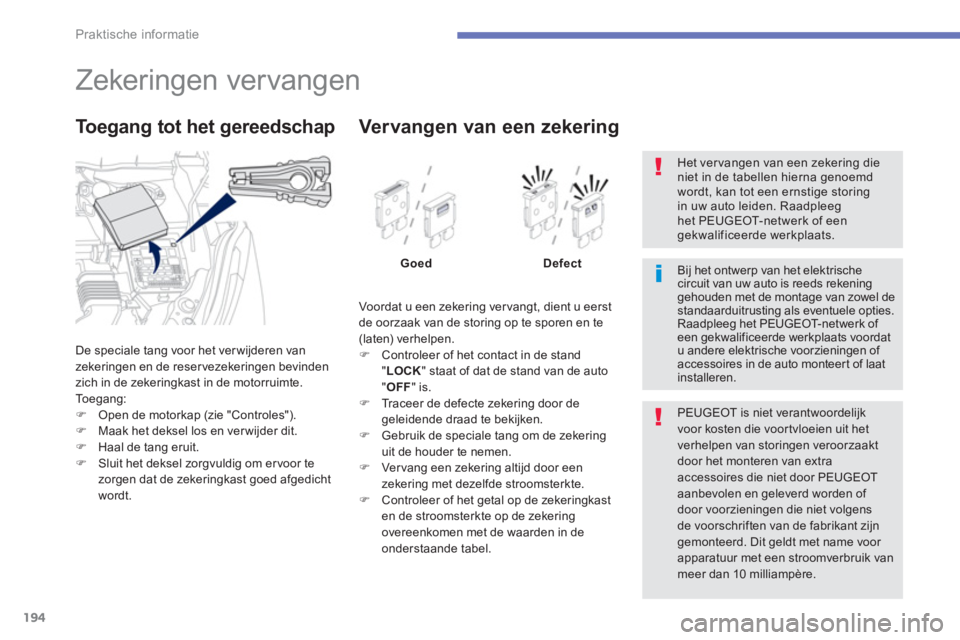

Zekeringen vervangen
De speciale tang voor het ver wijderen van
zekeringen en de reservezekeringen bevinden
zich in de zekeringkast in de motorruimte.
To e g a n g :
)
Open de motorkap (zie "Controles").
)
Maak het deksel los en ver wijder dit.
)
Haal de tang eruit.
)
Sluit het deksel zorgvuldig om er voor te
zorgen dat de zekeringkast goed afgedicht
wordt.
Toegang tot het gereedschap
Voordat u een zekering ver vangt, dient u eerst
de oorzaak van de storing op te sporen en te
(laten) verhelpen.
)
Controleer of het contact in de stand
" LOCK
" staat of dat de stand van de auto
" OFF
" is.
)
Traceer de defecte zekering door de
geleidende draad te bekijken.
)
Gebruik de speciale tang om de zekering
uit de houder te nemen.
)
Ver vang een zekering altijd door een
zekering met dezelfde stroomsterkte.
)
Controleer of het getal op de zekeringkast
en de stroomsterkte op de zekering
overeenkomen met de waarden in de
onderstaande tabel.
Vervangen van een zekering
Goed Defect
PEUGEOT is niet verantwoordelijk
voor kosten die voortvloeien uit het
verhelpen van storingen veroorzaakt
door het monteren van extra
accessoires die niet door PEUGEOT
aanbevolen en geleverd worden of
door voorzieningen die niet volgens
de voorschriften van de fabrikant zijn
gemonteerd. Dit geldt met name voor
apparatuur met een stroomverbruik van
meer dan 10 milliampère.
Bij het ontwerp van het elektrische
circuit van uw auto is reeds rekening
gehouden met de montage van zowel de
standaarduitrusting als eventuele opties.
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats voordat
u andere elektrische voorzieningen of
accessoires in de auto monteert of laat
installeren.
Het ver vangen van een zekering die
niet in de tabellen hierna genoemd
wordt, kan tot een ernstige storing
in uw auto leiden. Raadpleeg
het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Page 197 of 368
195
7
Praktische informatie

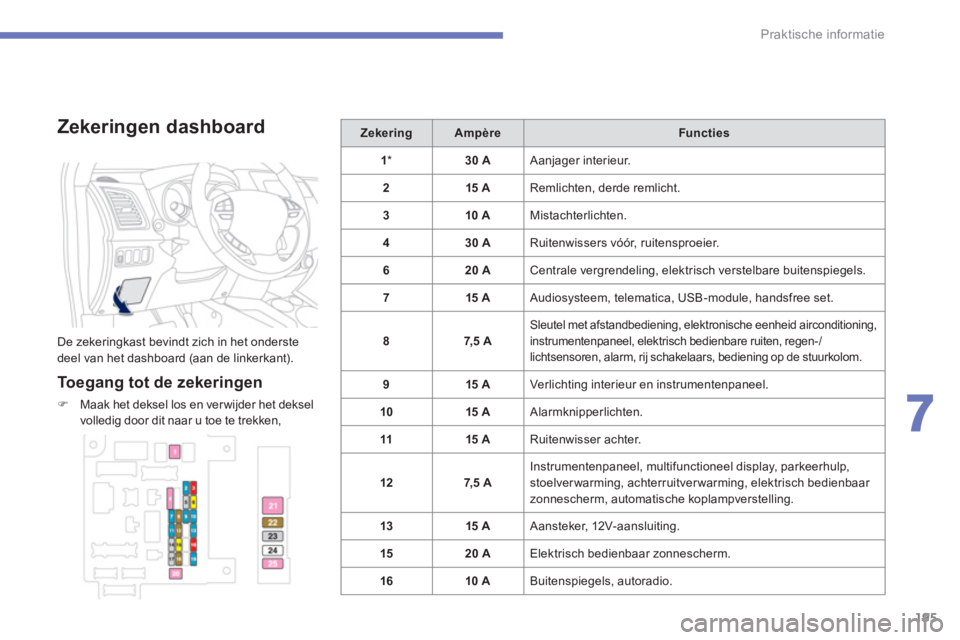

Zekeringen dashboard
De zekeringkast bevindt zich in het onderste
deel van het dashboard (aan de linkerkant).
Toegang tot de zekeringen
)
Maak het deksel los en ver wijder het deksel
volledig door dit naar u toe te trekken,
Zekering
Ampère
Functies
1
*
30 A
Aanjager interieur.
2
15 A
Remlichten, derde remlicht.
3
10 A
Mistachterlichten.
4
30 A
Ruitenwissers vóór, ruitensproeier.
6
20 A
Centrale vergrendeling, elektrisch verstelbare buitenspiegels.
7
15 A
Audiosysteem, telematica, USB-module, handsfree set.
8
7,5 A
Sleutel met afstandbediening, elektronische eenheid airconditioning,
instrumentenpaneel, elektrisch bedienbare ruiten, regen-/
lichtsensoren, alarm, rij schakelaars, bediening op de stuurkolom.
9
15 A
Verlichting interieur en instrumentenpaneel.
10
15 A
Alarmknipperlichten.
11
15 A
Ruitenwisser achter.
12
7,5 A
Instrumentenpaneel, multifunctioneel display, parkeerhulp,
stoelver warming, achterruitver warming, elektrisch bedienbaar
zonnescherm, automatische koplampverstelling.
13
15 A
Aansteker, 12V-aansluiting.
15
20 A
Elektrisch bedienbaar zonnescherm.
16
10 A
Buitenspiegels, autoradio.
Page 198 of 368
196
Praktische informatie
* De hoofdzekeringen zorgen voor een extra beveiliging van de elektrische installatie. Alle
werkzaamheden aan de hoofdzekeringen dienen door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats te worden uitgevoerd.

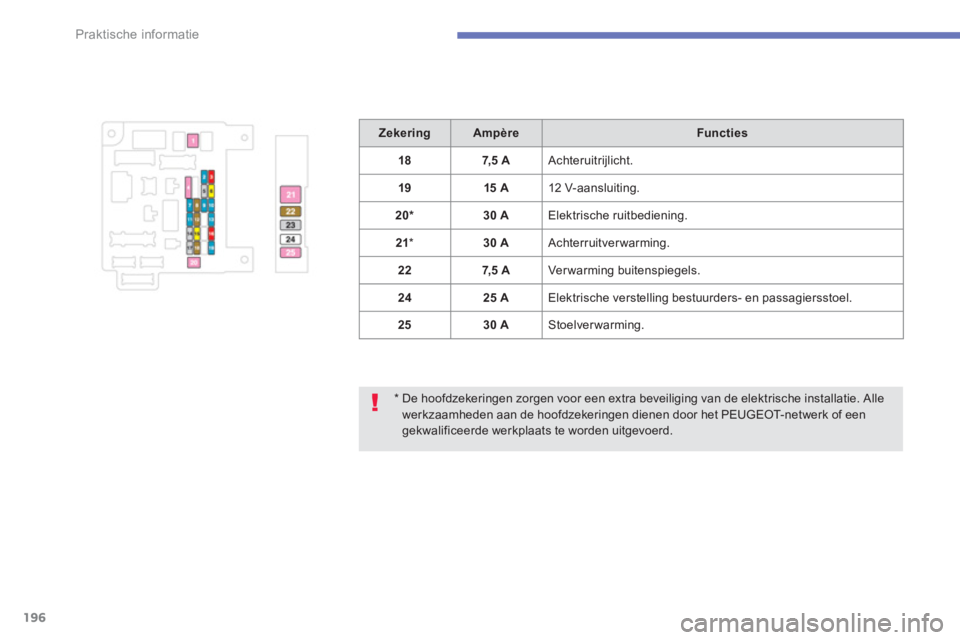

Zekering
Ampère
Functies
18
7,5 A
Achteruitrijlicht.
19
15 A
12 V- aansluiting.
20*
30 A
Elektrische ruitbediening.
21
*
30 A
Achterruitverwarming.
22
7,5 A
Verwarming buitenspiegels.
24
25 A
Elektrische verstelling bestuurders- en passagiersstoel.
25
30 A
Stoelverwarming.
Page 199 of 368
197
7
Praktische informatie

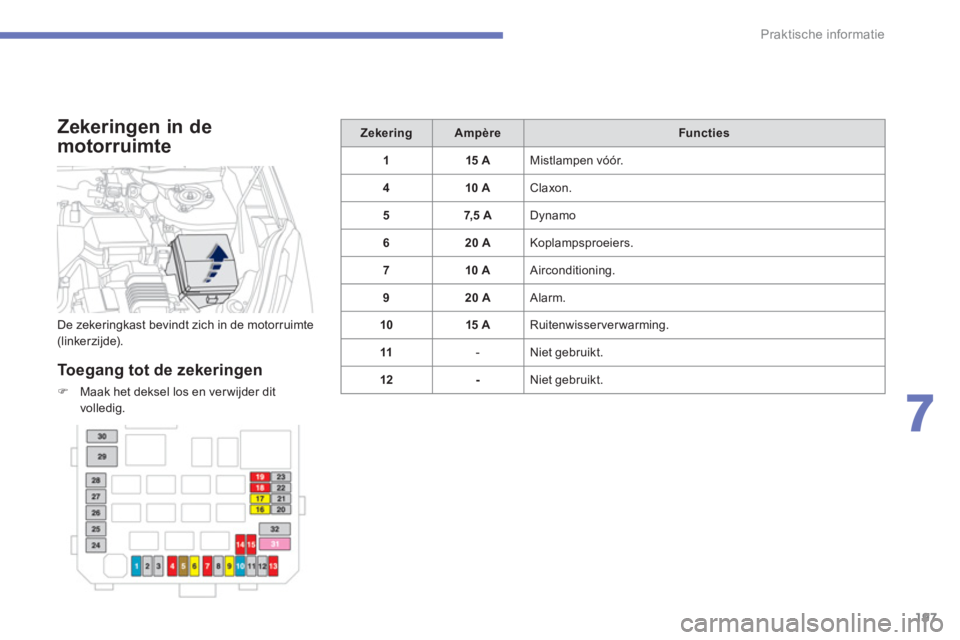

Zekeringen in de
motorruimte
Toegang tot de zekeringen
)
Maak het deksel los en ver wijder dit
volledig.
Zekering
Ampère
Functies
1
15 A
Mistlampen vóór.
4
10 A
Claxon.
5
7,5 A
Dynamo
6
20 A
Koplampsproeiers.
7
10 A
Airconditioning.
9
20 A
Alarm.
10
15 A
Ruitenwisserverwarming.
11
- Niet gebruikt.
12
-
Niet gebruikt. De zekeringkast bevindt zich in de motorruimte
(linkerzijde).
Page 200 of 368
198
Praktische informatie

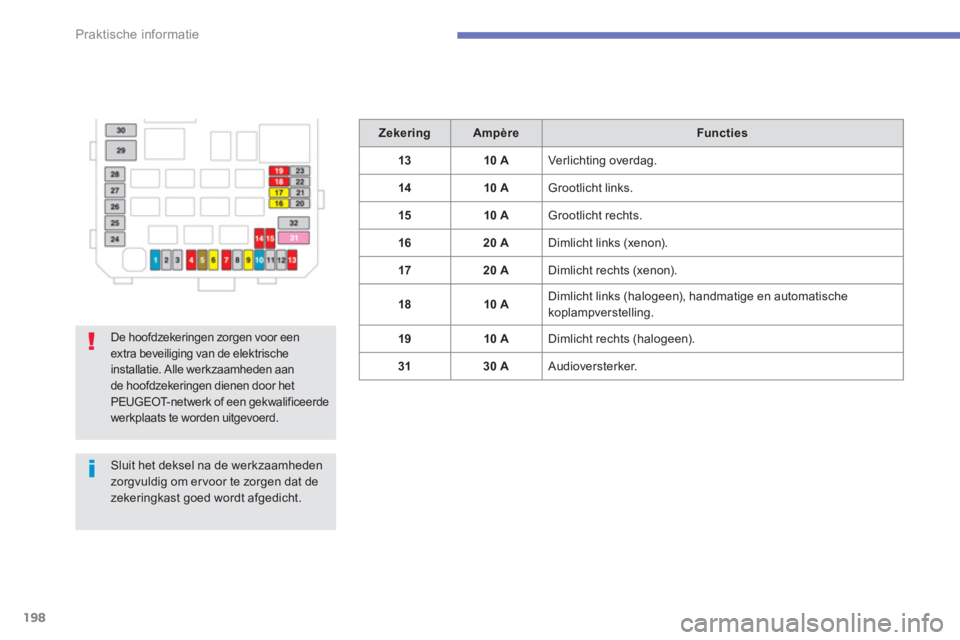

Zekering
Ampère
Functies
13
10 A
Verlichting overdag.
14
10 A
Grootlicht links.
15
10 A
Grootlicht rechts.
16
20 A
Dimlicht links (xenon).
17
20 A
Dimlicht rechts (xenon).
18
10 A
Dimlicht links (halogeen), handmatige en automatische
koplampverstelling.
19
10 A
Dimlicht rechts (halogeen).
31
30 A
Audioversterker.
De hoofdzekeringen zorgen voor een
extra beveiliging van de elektrische
installatie. Alle werkzaamheden aan
de hoofdzekeringen dienen door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats te worden uitgevoerd.
Sluit het deksel na de werkzaamheden
zorgvuldig om er voor te zorgen dat de
zekeringkast goed wordt afgedicht.
