Page 221 of 368
219
8
Onderhoud

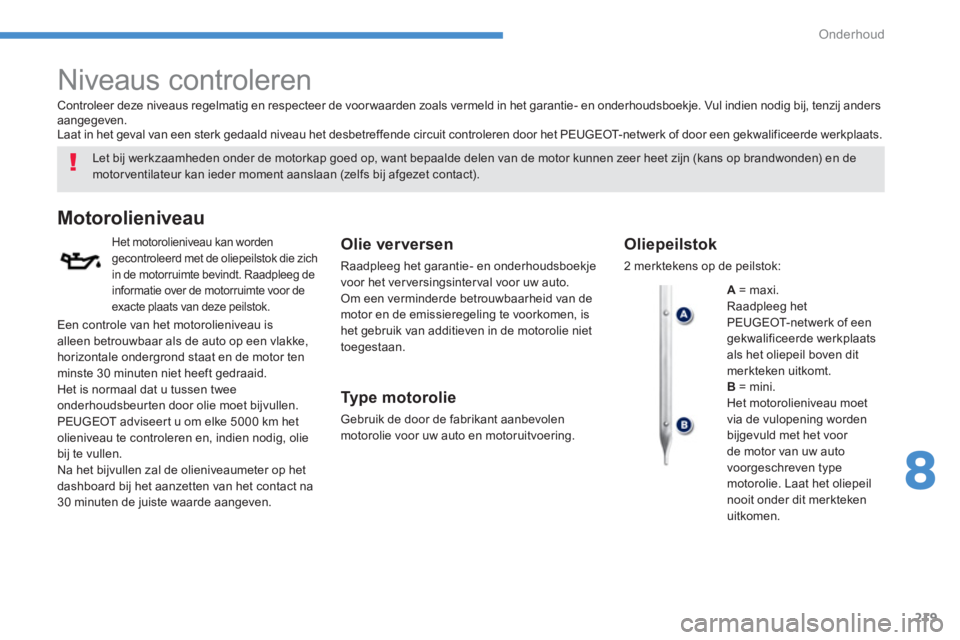

Niveaus controleren
Let bij werkzaamheden onder de motorkap goed op, want bepaalde delen van de motor kunnen zeer heet zijn (kans op brandwonden) en de
motorventilateur kan ieder moment aanslaan (zelfs bij afgezet contact).
Motorolieniveau
Het motorolieniveau kan worden
gecontroleerd met de oliepeilstok die zich
in de motorruimte bevindt. Raadpleeg de
informatie over de motorruimte voor de
exacte plaats van deze peilstok.
Olie verversen
Raadpleeg het garantie- en onderhoudsboekje
voor het verversingsinterval voor uw auto.
Om een verminderde betrouwbaarheid van de
motor en de emissieregeling te voorkomen, is
het gebruik van additieven in de motorolie niet
toegestaan.
Type motorolie
Gebruik de door de fabrikant aanbevolen
motorolie voor uw auto en motoruitvoering.
Controleer deze niveaus regelmatig en respecteer de voor waarden zoals vermeld in het garantie- en onderhoudsboekje. Vul indien nodig bij, tenzij anders
aangegeven.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats.
Oliepeilstok
2 merktekens op de peilstok:
A
= maxi.
Raadpleeg het
PEUGEOT-netwerk of een
gekwalificeerde werkplaats
als het oliepeil boven dit
merkteken uitkomt.
B
= mini.
Het motorolieniveau moet
via de vulopening worden
bijgevuld met het voor
de motor van uw auto
voorgeschreven type
motorolie. Laat het oliepeil
nooit onder dit merkteken
uitkomen.
Een controle van het motorolieniveau is
alleen betrouwbaar als de auto op een vlakke,
horizontale ondergrond staat en de motor ten
minste 30 minuten niet heeft gedraaid.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen.
PEUGEOT adviseert u om elke 5000 km het
olieniveau te controleren en, indien nodig, olie
bij te vullen.
Na het bijvullen zal de olieniveaumeter op het
dashboard bij het aanzetten van het contact na
30 minuten de juiste waarde aangeven.
Page 222 of 368
220
Onderhoud
Koelvloeistofniveau
Het koelvloeistofniveau dient zich
tussen de twee merktekens te
bevinden. Wacht bovendien alvorens werkzaamheden
aan het koelsysteem uit te voeren ten minste
1 uur nadat de motor gedraaid heeft, omdat het
koelsysteem onder druk staat.
Draai om brandwonden te voorkomen de dop
eerst 2 omwentelingen los om de druk te laten
dalen. Ver wijder, als de druk eenmaal gedaald
is, de dop en vul koelvloeistof bij.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.
Het remvloeistofniveau dient zich
zo dicht mogelijk bij het merkteken
"MA XI" te bevinden. Controleer
indien dit niet het geval is of de
remblokken van uw auto zijn
versleten.
Remvloeistofniveau
Remvloeistof verversen
Raadpleeg het garantie- en onderhoudsboekje
voor het voorgeschreven verversingsinterval.
Ty p e r e m v l o e i s t o f
Gebruik de door de fabrikant voorgeschreven
remvloeistof die voldoet aan de DOT3 of DOT4-
norm.
De koelventilator kan ook nog gaan draaien
nadat de motor is afgezet: houd daarom
voor werpen en kleding uit de buur t van de
ventilator.
Als de motor warm is, wordt de temperatuur
van de koelvloeistof geregeld door de
koelventilator.
Page 223 of 368
221
8
Onderhoud
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere
vloeistoffen niet in het riool, in het water
of op de grond.
Deponeer afgewerkte olie in de
daarvoor bestemde containers bij het
PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Afgewerkte producten
Bijvullen
Het reser voir moet snel worden bijgevuld
door het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.
Additiefniveau
(1,6 HDi 110 dieselmotor
met roetfilter)
Als het minimumniveau van het additief is
bereikt verschijnt deze melding.
Type ruiten- en
koplampsproeier vloeistof
Voor een optimale reiniging en om het bevriezen
van de sproeiers te voorkomen is het (bij)vullen
van het reservoir met water niet toegestaan.
Niveau ruiten- en
koplampsproeiervloeistof
Zet de auto stil en het contact af om
dit niveau te controleren en eventueel
bij te vullen.
)
Open de motorkap en plaats de
motorkapsteun.
)
Ver wijder de dop van het
ruitensproeiervloeistofreservoir.
)
Controleer het niveau met behulp van de
peilstok en vul indien nodig het niveau bij.
)
Plaats de dop terug op het reser voir en
sluit de motorkap.
Wij raden u aan 's winters vloeistof
op basis van ethanol of methanol te
gebruiken.
Page 224 of 368
222
Onderhoud

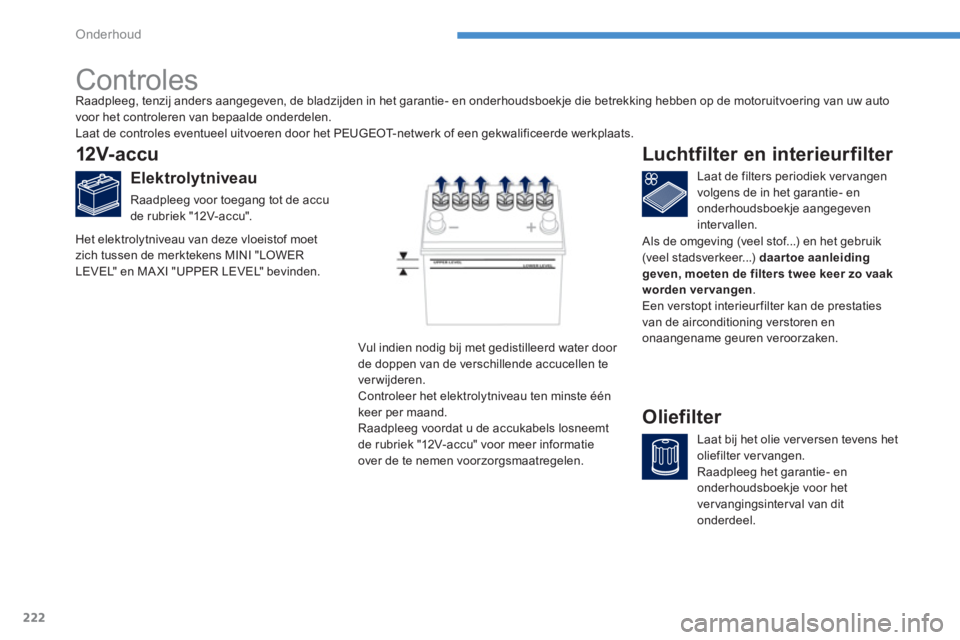

Controles
12V- accu
Elektrolytniveau
Raadpleeg voor toegang tot de accu
de rubriek "12V-accu".
Laat de filters periodiek ver vangen
volgens de in het garantie- en
onderhoudsboekje aangegeven
intervallen.
Luchtfilter en interieurfilter
Laat bij het olie ver versen tevens het
oliefilter vervangen.
Raadpleeg het garantie- en
onderhoudsboekje voor het
vervangingsinterval van dit
onderdeel.
Oliefilter
Vul indien nodig bij met gedistilleerd water door
de doppen van de verschillende accucellen te
ver wijderen.
Controleer het elektrolytniveau ten minste één
keer per maand.
Raadpleeg voordat u de accukabels losneemt
de rubriek "12V-accu" voor meer informatie
over de te nemen voorzorgsmaatregelen.
Raadpleeg, tenzij anders aangegeven, de bladzijden in het garantie- en onderhoudsboekje die betrekking hebben op de motoruitvoering van uw auto
voor het controleren van bepaalde onderdelen.
Laat de controles eventueel uitvoeren door het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Het elektrolytniveau van deze vloeistof moet
zich tussen de merktekens MINI "LOWER
LEVEL" en MA XI "UPPER LEVEL" bevinden. Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daar toe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen
.
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Page 225 of 368
223
8
Onderhoud
Handgeschakelde versnellingsbak
Raadpleeg het garantie- en
onderhoudsboekje voor het
onderhoud aan de versnellingsbak.
"CVT" versnellingsbak
Raadpleeg het garantie- en
onderhoudsboekje voor het
onderhoud aan de "CVT"
versnellingsbak.
Roetfilter (diesel)
Als het roetfilter vervuild is, wordt u hierop
geattendeerd door het tijdelijk branden van dit
lampje in combinatie met een melding op het
display van het instrumentenpaneel. Ga om het roetfilter te regenereren,
zodra de omstandigheden het toelaten,
gedurende ongeveer 20 minuten met
een snelheid van minimaal 40 km/h
rijden (bij de 1.6 HDI motor bedraagt de
minimumsnelheid 60 km/h).
Als het lampje blijft branden is het
minimum brandstofadditiefniveau
bereikt: raadpleeg de paragraaf
"Niveau brandstofadditief ".
Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
Page 226 of 368
224
Onderhoud

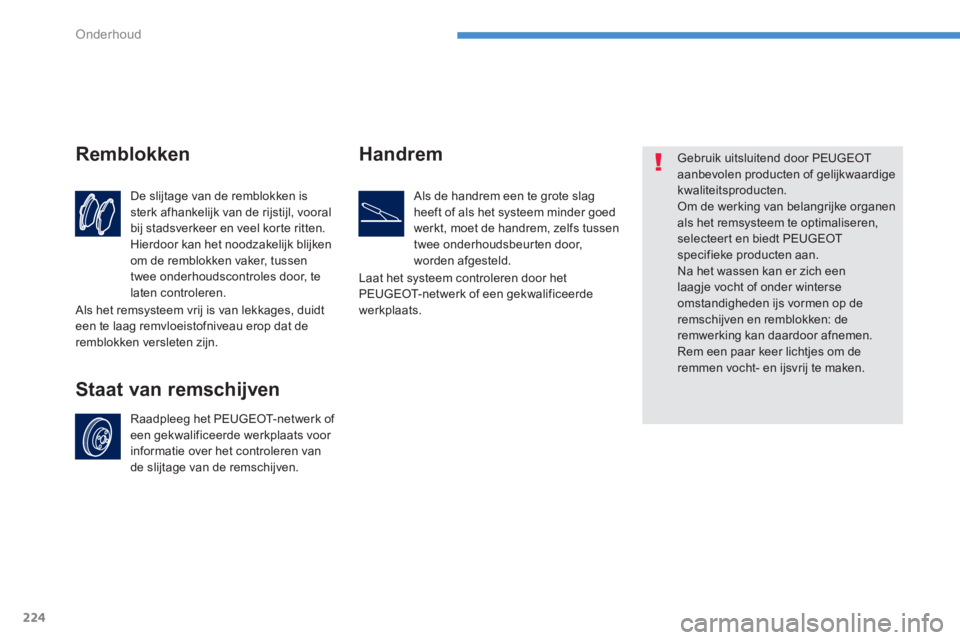

De slijtage van de remblokken is
sterk afhankelijk van de rijstijl, vooral
bij stadsverkeer en veel korte ritten.
Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, te
laten controleren.
Remblokken
Raadpleeg het PEUGEOT-netwerk of
een gekwalificeerde werkplaats voor
informatie over het controleren van
de slijtage van de remschijven.
Staat van remschijven
Handrem
Als de handrem een te grote slag
heeft of als het systeem minder goed
werkt, moet de handrem, zelfs tussen
twee onderhoudsbeurten door,
worden afgesteld.
Gebruik uitsluitend door PEUGEOT
aanbevolen producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke organen
als het remsysteem te optimaliseren,
selecteer t en biedt PEUGEOT
specifieke producten aan.
Na het wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
Rem een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.
Laat het systeem controleren door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn.
Page 227 of 368
9
225
Technische gegevens
*
Het maximumvermogen komt overeen met het op de testbank gehomologeerde vermogen, onder de voor waarden die zijn vastgelegd in de Europese
regelgeving (richtlijn 1999/99/CE).
Motoren en versnellingsbakken
.../S
: uitvoering met de functie Stop & Start (AS&G).
BENZINEMOTOREN
1,6 L 115
2,0 L 150
Type variant uitvoering:
BU...
NKZ7
NKZ7
/ S
NKZ0
NKZ0/S
AFYR
AFZ7
AFYV
AFZM
AFYT
AFZH
AFYW
AFZP
Aandrijving
2WD
2WD
4WD
2WD
4WD
Cilinderinhoud (cm
3)
159 0
19 98
Boring x slag (mm)
75 x 90
86 x 86
Max. vermogen * : ECE-norm (kW)
86
113
Toerental bij max. vermogen (/min)
6000
6000
Max. koppel: ECE-norm (Nm)
15 4
19 9
Toerental bij max. koppel (t /min)
4000
4200
Brandstof
Loodvrij
Loodvrij
Katalysator
Ja
Ja
VERSNELLINGSBAKKEN
Handgeschakeld
(5 versnellingen)
Handgeschakeld
(5 versnellingen)
CVT
(6 versnellingen)
INHOUD CARTER (in liter)
Motor (met ver vangen filter)
4,2
4,3
Page 228 of 368
226
Technische gegevens
Gewichten en aanhangergewichten uitvoeringen met benzinemotor (kg)
De aanhangergewichten verschillen per
verkoopzone (zie de tabellen op de volgende
pagina's).
De exacte waarden zijn vermeld op het
kentekenbewijs van uw auto en op het
constructeursplaatje.
Ze worden ook vermeld in de commerciële
documentatie.
Neem voor meer informatie contact op met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Het gewicht rijklaar staat gelijk aan het ledig
gewicht + bestuurder (75 kg).
Het maximaal toegestane treingewicht en de
aanhangergewichten gelden tot een hoogte
van maximaal 1000 meter; het opgegeven
aanhangergewicht dient voor elke extra
1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet
harder worden gereden dan 100 km/h of de
plaatselijk geldende snelheidslimiet.
Bij hoge buitentemperaturen kunnen de
prestaties van de auto minder worden
om de motor te beschermen. Als de
buitentemperatuur meer dan 37°C bedraagt,
moet het treingewicht worden verminderd.
Het totale gewicht van de aanhanger
kan, binnen het maximaal toegestane
treingewicht, worden verhoogd indien de
belading van de auto wordt verminderd.
Let op: het trekken van een aanhanger
met een licht beladen auto heeft een
negatieve invloed op het rijgedrag.
Page 229 of 368
9
227

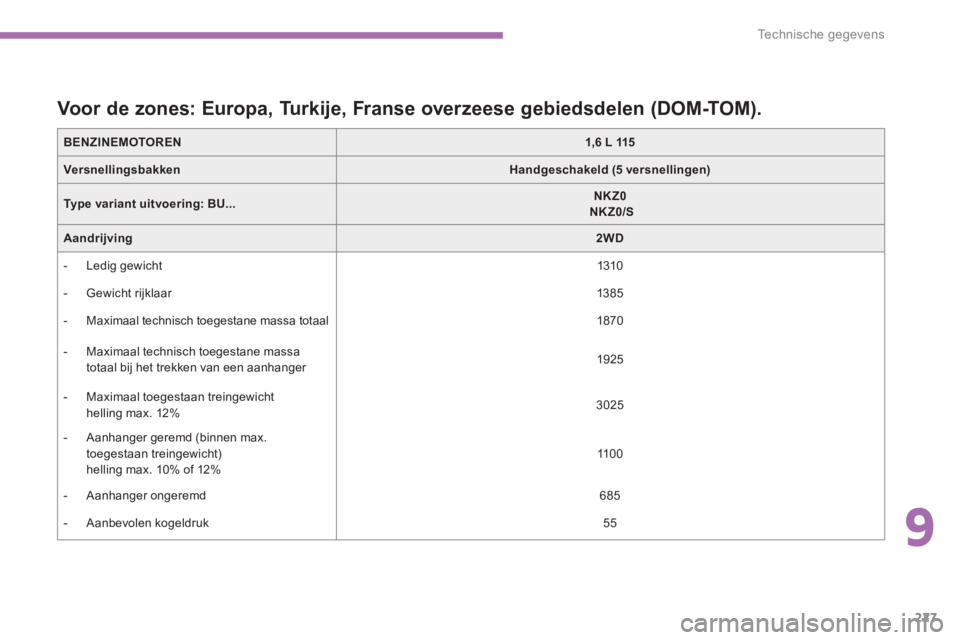

Technische gegevens
BENZINEMOTOREN
1,6 L 115
Versnellingsbakken
Handgeschakeld (5 versnellingen)
Type variant uitvoering:
BU...
NKZ0
NKZ0/S
Aandrijving
2WD
- Ledig gewicht
1310
- Gewicht rijklaar
13 8 5
- Maximaal technisch toegestane massa totaal
1870
- Maximaal technisch toegestane massa
totaal bij het trekken van een aanhanger
1925
- Maximaal toegestaan treingewicht
helling max. 12%
3025
- Aanhanger geremd (binnen max.
toegestaan treingewicht)
helling max. 10% of 12%
11 0 0
- Aanhanger ongeremd
685
- Aanbevolen kogeldruk
55
Voor de zones: Europa, Turkije, Franse overzeese gebiedsdelen (DOM-TOM).
Page 230 of 368
228
Technische gegevens
Voor: Rusland, Oekraïne, Marokko, Argentinië, Chili, Franse overzeese gebiedsdelen (DOM-TOM) (motor 2,0 L 150).
BENZINEMOTOREN
1,6 L 115
2,0 L 150
Versnellingsbakken
Handgeschakeld
(5 versnellingen)
Handgeschakeld (5 versnellingen)
CVT (6 versnellingen)
Type variant uitvoering:
BU...
NKZ7
AFZ7
AFZM
AFZH
AFZP
Aandrijving
2WD
2WD
4WD
2WD
4WD
- Ledig gewicht
1315
13 5 5
1420
13 8 5
145 0
- Gewicht rijklaar
13 9 0
143 0
149 5
146 0
1525
- Maximaal technisch toegestane massa totaal
1870
1970
1970
1970
1970
- Maximaal technisch toegestane massa
totaal bij het trekken van een aanhanger
1925
2035
2035
2035
2035
- Maximaal toegestaan treingewicht
helling max. 12%
3025
3335
3335
3335
3335
- Aanhanger geremd (binnen max.
toegestaan treingewicht)
helling max. 10% of 12%
11 0 0
13 0 0
13 0 0
13 0 0
13 0 0
- Aanhanger ongeremd
685
715
74 5
725
750
- Aanbevolen kogeldruk
55
65
65
65
65
