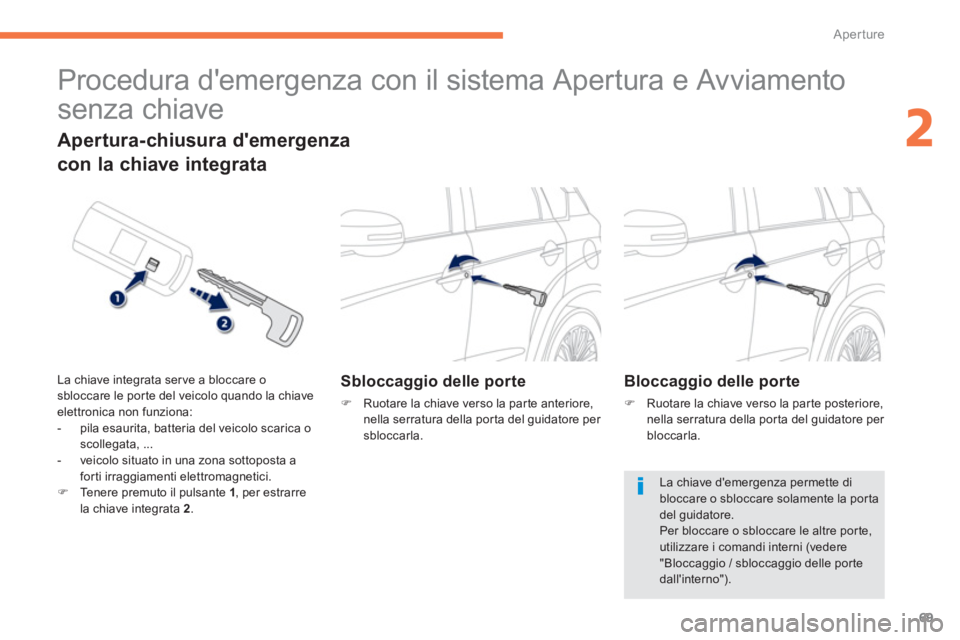

Page 71 of 368
69
2
Aperture
Procedura d'emergenza con il sistema Apertura e Avviamento
senza chiave
Sbloccaggio delle porte
)
Ruotare la chiave verso la parte anteriore,
nella serratura della porta del guidatore per
sbloccarla.
Apertura-chiusura d'emergenza
con la chiave integrata
La chiave integrata ser ve a bloccare o
sbloccare le porte del veicolo quando la chiave
elettronica non funziona:
- pila esaurita, batteria del veicolo scarica o
scollegata, ...
- veicolo situato in una zona sottoposta a
forti irraggiamenti elettromagnetici.
)
Tenere premuto il pulsante 1
, per estrarre
la chiave integrata 2
.
Bloccaggio delle porte
)
Ruotare la chiave verso la parte posteriore,
nella serratura della porta del guidatore per
bloccarla.
La chiave d'emergenza permette di
bloccare o sbloccare solamente la por ta
del guidatore.
Per bloccare o sbloccare le altre porte,
utilizzare i comandi interni (vedere
"Bloccaggio / sbloccaggio delle porte
dall'interno").

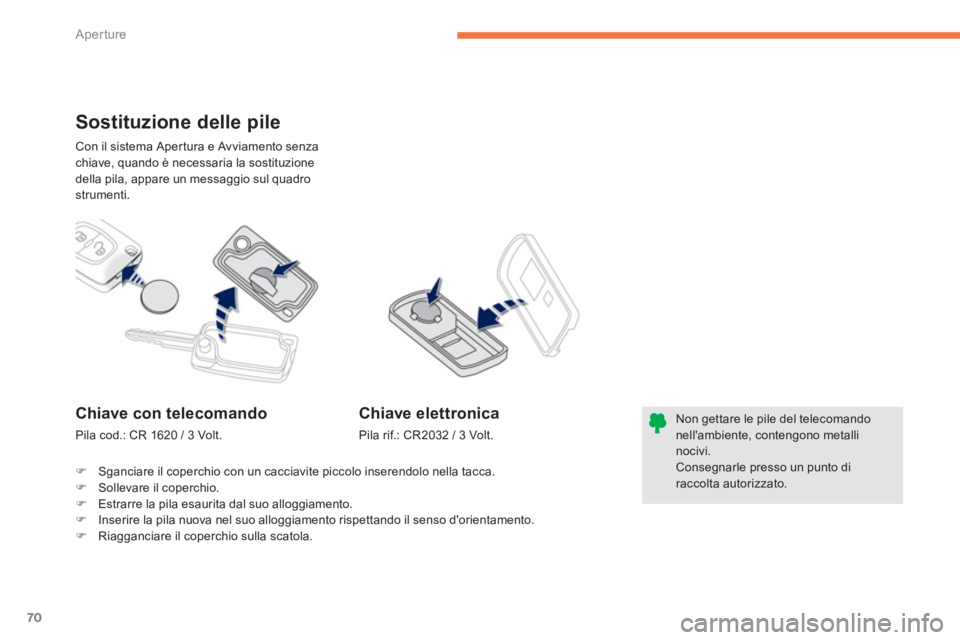

Page 72 of 368
70
Aperture
Con il sistema Apertura e Avviamento senza
chiave, quando è necessaria la sostituzione
della pila, appare un messaggio sul quadro
strumenti.
Sostituzione delle pile
Non gettare le pile del telecomando
nell'ambiente, contengono metalli
nocivi.
Consegnarle presso un punto di
raccolta autorizzato.
Chiave con telecomando
Pila cod.: CR 1620 / 3 Volt.
Chiave elettronica
Pila rif.: CR2032 / 3 Volt.
)
Sganciare il coperchio con un cacciavite piccolo inserendolo nella tacca.
)
Sollevare il coperchio.
)
Estrarre la pila esaurita dal suo alloggiamento.
)
Inserire la pila nuova nel suo alloggiamento rispettando il senso d'orientamento.
)
Riagganciare il coperchio sulla scatola.

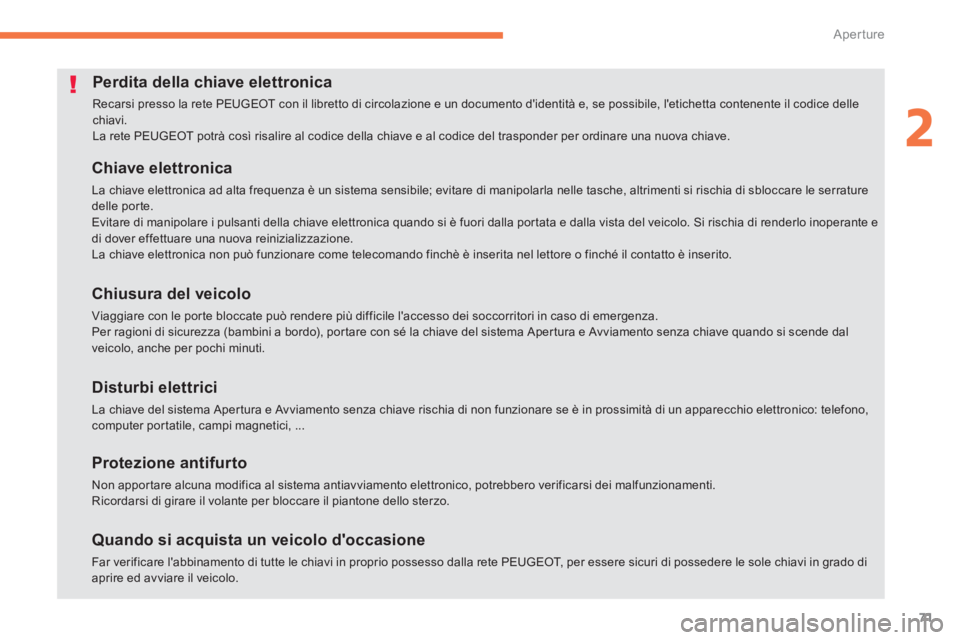

Page 73 of 368
71
2
Aperture
Perdita della chiave elettronica
Recarsi presso la rete PEUGEOT con il libretto di circolazione e un documento d'identità e, se possibile, l'etichetta contenente il codice delle
chiavi.
La rete PEUGEOT potrà così risalire al codice della chiave e al codice del trasponder per ordinare una nuova chiave.
Chiave elettronica
La chiave elettronica ad alta frequenza è un sistema sensibile; evitare di manipolarla nelle tasche, altrimenti si rischia di sbloccare le serrature
delle porte.
Evitare di manipolare i pulsanti della chiave elettronica quando si è fuori dalla portata e dalla vista del veicolo. Si rischia di renderlo inoperante e
di dover effettuare una nuova reinizializzazione.
La chiave elettronica non può funzionare come telecomando finchè è inserita nel lettore o finché il contatto è inserito.
Chiusura del veicolo
Viaggiare con le porte bloccate può rendere più difficile l'accesso dei soccorritori in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo), portare con sé la chiave del sistema Apertura e Avviamento senza chiave quando si scende dal
veicolo, anche per pochi minuti.
Disturbi elettrici
La chiave del sistema Apertura e Avviamento senza chiave rischia di non funzionare se è in prossimità di un apparecchio elettronico: telefono,
computer portatile, campi magnetici, ...
Protezione antifurto
Non apportare alcuna modifica al sistema antiavviamento elettronico, potrebbero verificarsi dei malfunzionamenti.
Ricordarsi di girare il volante per bloccare il piantone dello sterzo.
Quando si acquista un veicolo d'occasione
Far verificare l'abbinamento di tutte le chiavi in proprio possesso dalla rete PEUGEOT, per essere sicuri di possedere le sole chiavi in grado di
aprire ed avviare il veicolo.

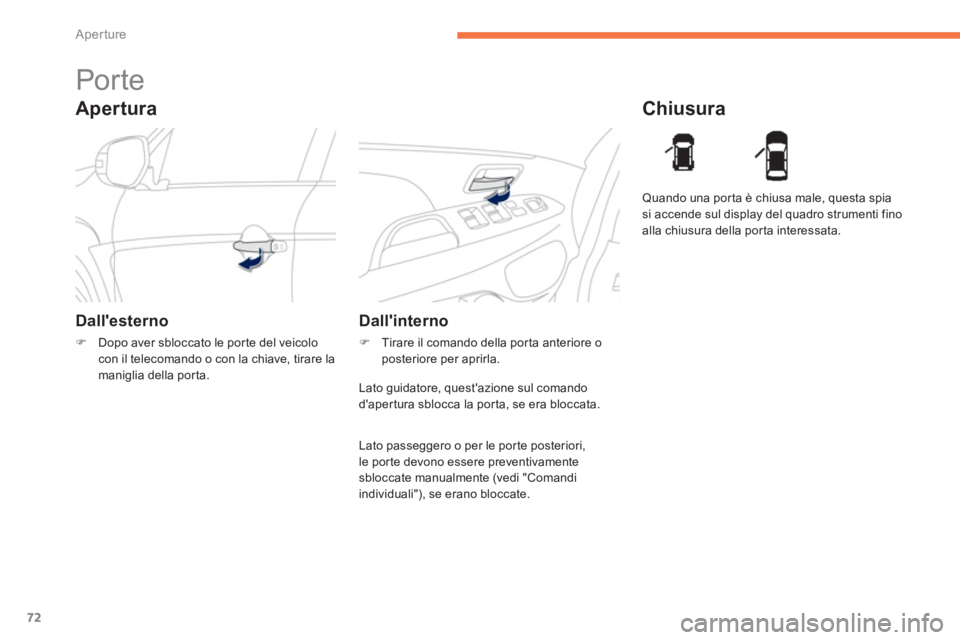

Page 74 of 368
72
Aperture
Apertura
Por te
Dall'esterno
)
Dopo aver sbloccato le porte del veicolo
con il telecomando o con la chiave, tirare la
maniglia della porta.
Chiusura
Dall'interno
)
Tirare il comando della porta anteriore o
posteriore per aprirla. Quando una porta è chiusa male, questa spia
si accende sul display del quadro strumenti fino
alla chiusura della porta interessata.
Lato guidatore, quest'azione sul comando
d'apertura sblocca la porta, se era bloccata.
Lato passeggero o per le porte posteriori,
le porte devono essere preventivamente
sbloccate manualmente (vedi "Comandi
individuali"), se erano bloccate.

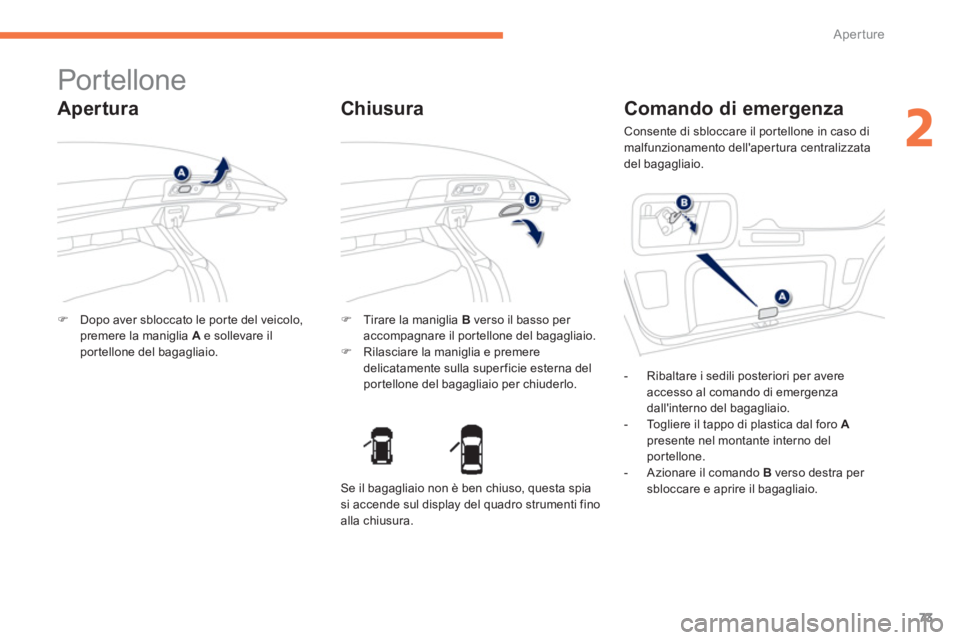

Page 75 of 368
73
2
Aperture
Por tellone
Apertura
)
Dopo aver sbloccato le porte del veicolo,
premere la maniglia A
e sollevare il
portellone del bagagliaio.
)
Tirare la maniglia B
verso il basso per
accompagnare il portellone del bagagliaio.
)
Rilasciare la maniglia e premere
delicatamente sulla super ficie esterna del
portellone del bagagliaio per chiuderlo.
Chiusura
Comando di emergenza
Consente di sbloccare il portellone in caso di
malfunzionamento dell'apertura centralizzata
del bagagliaio.
- Ribaltare i sedili posteriori per avere
accesso al comando di emergenza
dall'interno del bagagliaio.
- Togliere il tappo di plastica dal foro A
presente nel montante interno del
portellone.
- Azionare il comando B
verso destra per
sbloccare e aprire il bagagliaio.
Se il bagagliaio non è ben chiuso, questa spia
si accende sul display del quadro strumenti fino
alla chiusura.
Page 76 of 368
74
Aperture

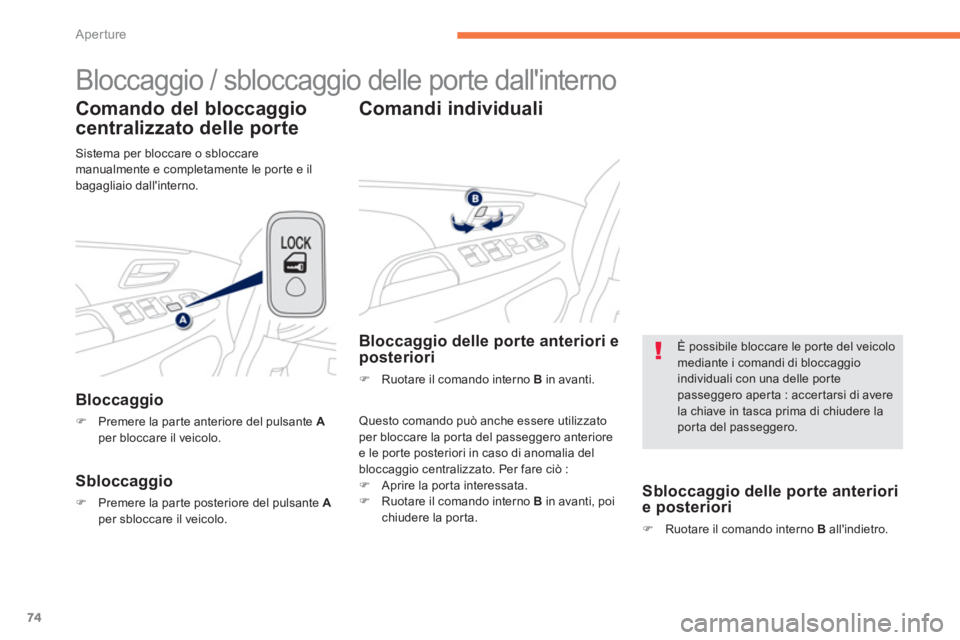

Bloccaggio / sbloccaggio delle porte dall'interno
Comando del bloccaggio
centralizzato delle porte
Bloccaggio
)
Premere la parte anteriore del pulsante A
per bloccare il veicolo.
Sbloccaggio
)
Premere la parte posteriore del pulsante A
per sbloccare il veicolo.
Comandi individuali
Questo comando può anche essere utilizzato
per bloccare la porta del passeggero anteriore
e le porte posteriori in caso di anomalia del
bloccaggio centralizzato. Per fare ciò :
)
Aprire la porta interessata.
)
Ruotare il comando interno B
in avanti, poi
chiudere la porta.
Bloccaggio delle porte anteriori e
posteriori
)
Ruotare il comando interno B
in avanti.
Sistema per bloccare o sbloccare
manualmente e completamente le porte e il
bagagliaio dall'interno.
Sbloccaggio delle porte anteriori
e posteriori
)
Ruotare il comando interno B
all'indietro.
È possibile bloccare le porte del veicolo
mediante i comandi di bloccaggio
individuali con una delle porte
passeggero aperta : accertarsi di avere
la chiave in tasca prima di chiudere la
porta del passeggero.

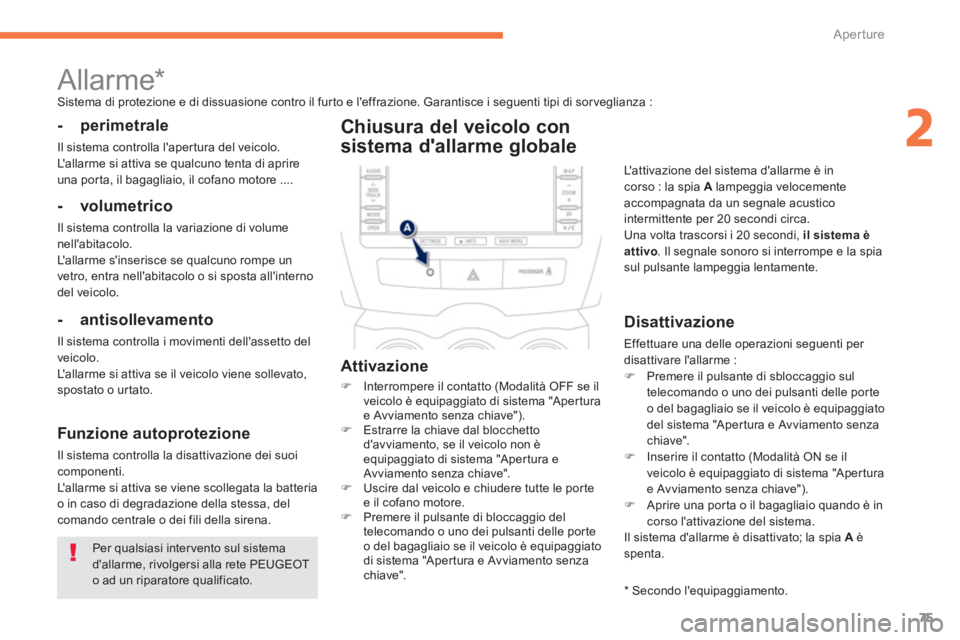

Page 77 of 368
75
2
Aperture
Per qualsiasi inter vento sul sistema
d'allarme, rivolgersi alla rete PEUGEOT
o ad un riparatore qualificato.
Allarme *
Sistema di protezione e di dissuasione contro il furto e l'effrazione. Garantisce i seguenti tipi di sorveglianza :
- perimetrale
Il sistema controlla l'apertura del veicolo.
L'allarme si attiva se qualcuno tenta di aprire
una por ta, il bagagliaio, il cofano motore ....
- volumetrico
Il sistema controlla la variazione di volume
nell'abitacolo.
L'allarme s'inserisce se qualcuno rompe un
vetro, entra nell'abitacolo o si sposta all'interno
del veicolo.
- antisollevamento
Il sistema controlla i movimenti dell'assetto del
veicolo.
L'allarme si attiva se il veicolo viene sollevato,
spostato o urtato.
Funzione autoprotezione
Il sistema controlla la disattivazione dei suoi
componenti.
L'allarme si attiva se viene scollegata la batteria
o in caso di degradazione della stessa, del
comando centrale o dei fili della sirena.
Chiusura del veicolo con
sistema d'allarme globale
Attivazione
)
Interrompere il contatto (Modalità OFF se il
veicolo è equipaggiato di sistema "Apertura
e Avviamento senza chiave").
)
Estrarre la chiave dal blocchetto
d'avviamento, se il veicolo non è
equipaggiato di sistema "Apertura e
Avviamento senza chiave".
)
Uscire dal veicolo e chiudere tutte le porte
e il cofano motore.
)
Premere il pulsante di bloccaggio del
telecomando o uno dei pulsanti delle porte
o del bagagliaio se il veicolo è equipaggiato
di sistema "Apertura e Avviamento senza
chiave".
Disattivazione
Effettuare una delle operazioni seguenti per
disattivare l'allarme :
)
Premere il pulsante di sbloccaggio sul
telecomando o uno dei pulsanti delle porte
o del bagagliaio se il veicolo è equipaggiato
del sistema "Apertura e Avviamento senza
chiave".
)
Inserire il contatto (Modalità ON se il
veicolo è equipaggiato di sistema "Apertura
e Avviamento senza chiave").
)
Aprire una porta o il bagagliaio quando è in
corso l'attivazione del sistema.
Il sistema d'allarme è disattivato; la spia A
è
spenta.
L'attivazione del sistema d'allarme è in
corso : la spia A
lampeggia velocemente
accompagnata da un segnale acustico
intermittente per 20 secondi circa.
Una volta trascorsi i 20 secondi, il sistema è
attivo
. Il segnale sonoro si interrompe e la spia
sul pulsante lampeggia lentamente.
*
Secondo l'equipaggiamento.

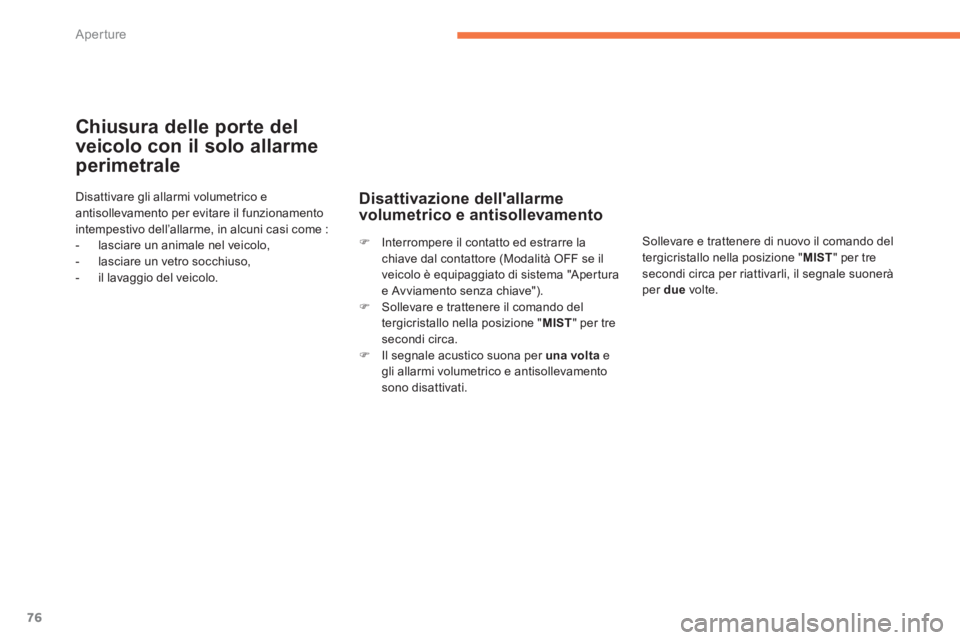

Page 78 of 368
76Aperture
Chiusura delle porte del
veicolo con il solo allarme
perimetrale
Disattivare gli allarmi volumetrico e
antisollevamento per evitare il funzionamento
intempestivo dell’allarme, in alcuni casi come :
- lasciare un animale nel veicolo,
- lasciare un vetro socchiuso,
- il lavaggio del veicolo.
Disattivazione dell'allarme
volumetrico e antisollevamento
Sollevare e trattenere di nuovo il comando del
tergicristallo nella posizione " MIST
" per tre
secondi circa per riattivarli, il segnale suonerà
per due
volte.
)
Interrompere il contatto ed estrarre la
chiave dal contattore (Modalità OFF se il
veicolo è equipaggiato di sistema "Apertura
e Avviamento senza chiave").
)
Sollevare e trattenere il comando del
tergicristallo nella posizione " MIST
" per tre
secondi circa.
)
Il segnale acustico suona per una volta
e
gli allarmi volumetrico e antisollevamento
sono disattivati.
Page 79 of 368
77
2
Aperture

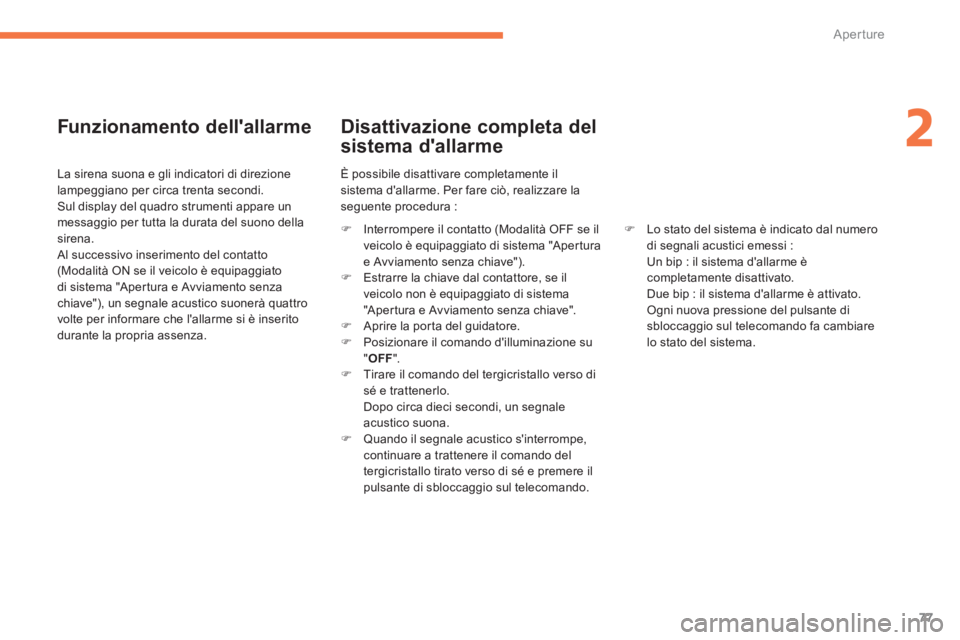

Funzionamento dell'allarme
La sirena suona e gli indicatori di direzione
lampeggiano per circa trenta secondi.
Sul display del quadro strumenti appare un
messaggio per tutta la durata del suono della
sirena.
Al successivo inserimento del contatto
(Modalità ON se il veicolo è equipaggiato
di sistema "Apertura e Avviamento senza
chiave"), un segnale acustico suonerà quattro
volte per informare che l'allarme si è inserito
durante la propria assenza.
Disattivazione completa del
sistema d'allarme
)
Interrompere il contatto (Modalità OFF se il
veicolo è equipaggiato di sistema "Apertura
e Avviamento senza chiave").
)
Estrarre la chiave dal contattore, se il
veicolo non è equipaggiato di sistema
"Apertura e Avviamento senza chiave".
)
Aprire la porta del guidatore.
)
Posizionare il comando d'illuminazione su
" OFF
".
)
Tirare il comando del tergicristallo verso di
sé e trattenerlo.
Dopo circa dieci secondi, un segnale
acustico suona.
)
Quando il segnale acustico s'interrompe,
continuare a trattenere il comando del
tergicristallo tirato verso di sé e premere il
pulsante di sbloccaggio sul telecomando. È possibile disattivare completamente il
sistema d'allarme. Per fare ciò, realizzare la
seguente procedura :
)
Lo stato del sistema è indicato dal numero
di segnali acustici emessi :
Un bip : il sistema d'allarme è
completamente disattivato.
Due bip : il sistema d'allarme è attivato.
Ogni nuova pressione del pulsante di
sbloccaggio sul telecomando fa cambiare
lo stato del sistema.

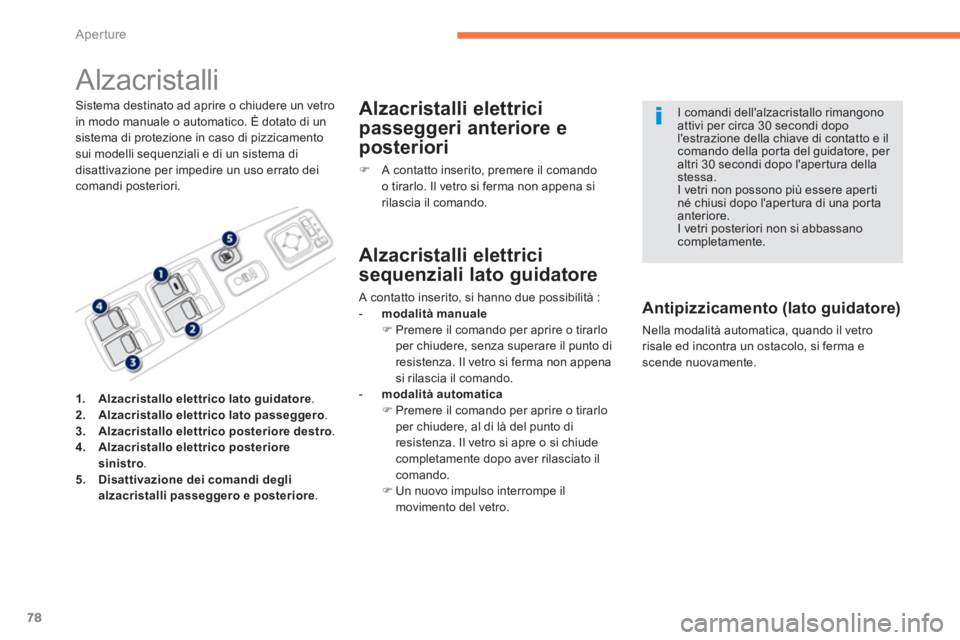

Page 80 of 368
78
Aperture
Alzacristalli
Sistema destinato ad aprire o chiudere un vetro
in modo manuale o automatico. È dotato di un
sistema di protezione in caso di pizzicamento
sui modelli sequenziali e di un sistema di
disattivazione per impedire un uso errato dei
comandi posteriori.
Alzacristalli elettrici
passeggeri anteriore e
posteriori
)
A contatto inserito, premere il comando
o tirarlo. Il vetro si ferma non appena si
rilascia il comando.
Antipizzicamento (lato guidatore)
Nella modalità automatica, quando il vetro
risale ed incontra un ostacolo, si ferma e
scende nuovamente.
I comandi dell'alzacristallo rimangono
attivi per circa 30 secondi dopo
l'estrazione della chiave di contatto e il
comando della porta del guidatore, per
altri 30 secondi dopo l'apertura della
stessa.
I vetri non possono più essere aperti
né chiusi dopo l'apertura di una porta
anteriore.
I vetri posteriori non si abbassano
completamente.
1.
Alzacristallo elettrico lato guidatore
.
2.
Alzacristallo elettrico lato passeggero
.
3.
Alzacristallo elettrico posteriore destro
.
4.
Alzacristallo elettrico posteriore
sinistr
o
.
5.
Disattivazione dei comandi degli
alzacristalli passeggero e posteriore
.
Alzacristalli elettrici
sequenziali lato guidatore
A contatto inserito, si hanno due possibilità :
- modalità manuale
)
Premere il comando per aprire o tirarlo
per chiudere, senza superare il punto di
resistenza. Il vetro si ferma non appena
si rilascia il comando.
- modalità automatica
)
Premere il comando per aprire o tirarlo
per chiudere, al di là del punto di
resistenza. Il vetro si apre o si chiude
completamente dopo aver rilasciato il
comando.
)
Un nuovo impulso interrompe il
movimento del vetro.
