PEUGEOT 4008 2014 Upute Za Rukovanje (in Croatian)

.
9
Upoznavanje vozila

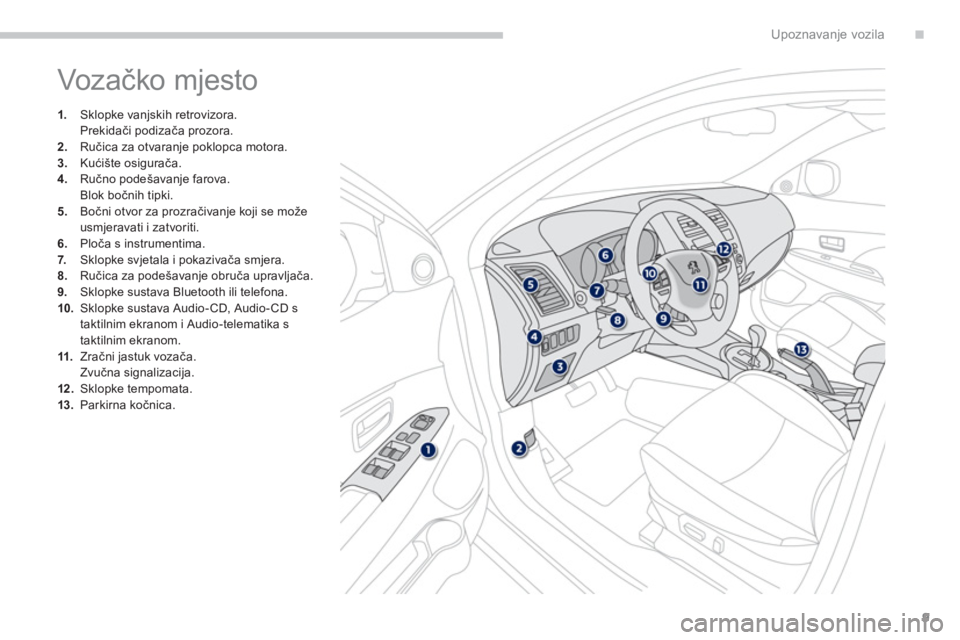

Voz ačko mjesto




1.
Sklopke vanjskih retrovizora.
Prekidači podizača prozora.

2.
Ručica za otvaranje poklopca motora.

3.
Kućište osigurača.

4.
Ručno podešavanje farova.
Blok bočnih tipki.

5.
Bočni otvor za prozračivanje koji se može
usmjeravati i zatvoriti.

6.
Ploča s instrumentima.

7.
Sklopke svjetala i pokazivača smjera.

8.
Ručica za podešavanje obruča upravljača.

9.
Sklopke sustava Bluetooth ili telefona.

10.
Sklopke sustava Audio- CD, Audio- CD s
taktilnim ekranom i Audio-telematika s
taktilnim ekranom.

11.
Zračni jastuk vozača.
Zvučna signalizacija.

12 .
Sklopke tempomata.

13.
Parkirna kočnica.

10
Upoznavanje vozila

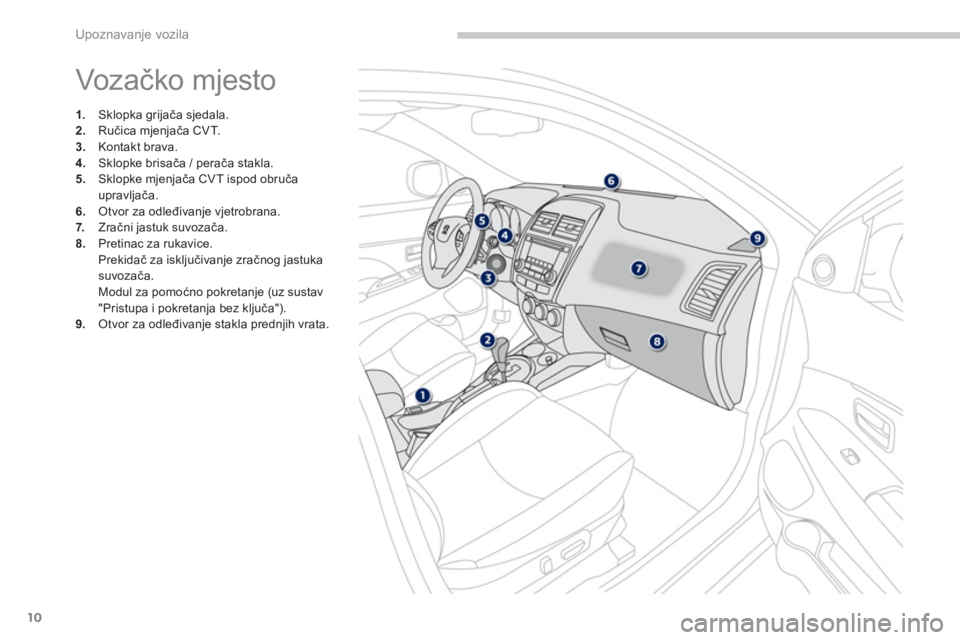

Voz ačko mjesto




1.
Sklopka grijača sjedala.

2.
Ručica mjenjača CVT.

3.
Kontakt brava.

4.
Sklopke brisača / perača stakla.

5.
Sklopke mjenjača CVT ispod obruča
upravljača.

6.
Otvor za odleđivanje vjetrobrana.

7.
Zračni jastuk suvozača.

8.
Pretinac za rukavice.
Prekidač za isključivanje zračnog jastuka
suvozača.
Modul za pomoćno pokretanje (uz sustav
"Pristupa i pokretanja bez ključa").

9.
Otvor za odleđivanje stakla prednjih vrata.

.
11
Upoznavanje vozila

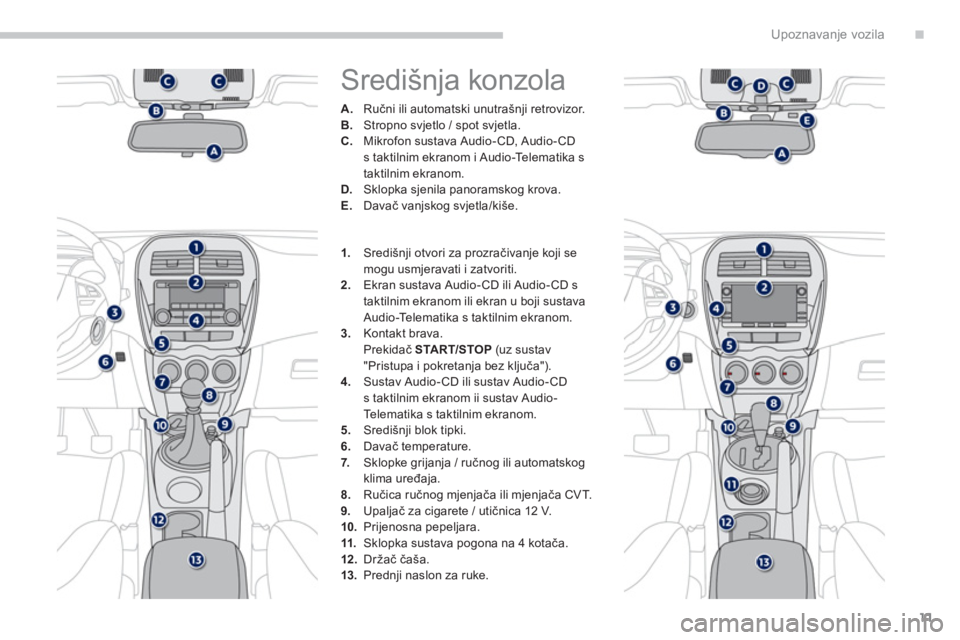

Središnja konzola




A.
Ručni ili automatski unutrašnji retrovizor.

B.
Stropno svjetlo / spot svjetla.

C.
Mikrofon sustava Audio- CD, Audio- CD
s taktilnim ekranom i Audio-Telematika s
taktilnim ekranom.

D.
Sklopka sjenila panoramskog krova.

E.
Davač vanjskog svjetla/kiše.




1.
Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.

2.
Ekran sustava Audio- CD ili Audio- CD s
taktilnim ekranom ili ekran u boji sustava
Audio-Telematika s taktilnim ekranom.

3.
Kontakt brava.
Prekidač START/STOP
(uz sustav
"Pristupa i pokretanja bez ključa").

4.
Sustav Audio- CD ili sustav Audio- CD
s taktilnim ekranom ii sustav Audio-
Telematika s taktilnim ekranom.

5.
Središnji blok tipki.

6.
Davač temperature.

7.
Sklopke grijanja / ručnog ili automatskog
klima uređaja.

8.
Ručica ručnog mjenjača ili mjenjača CVT.

9.
Upaljač za cigarete / utičnica 12 V.

10.
Prijenosna pepeljara.

11.
Sklopka sustava pogona na 4 kotača.

12 .
Držač čaša.

13.
Prednji naslon za ruke.

12
Upoznavanje vozila

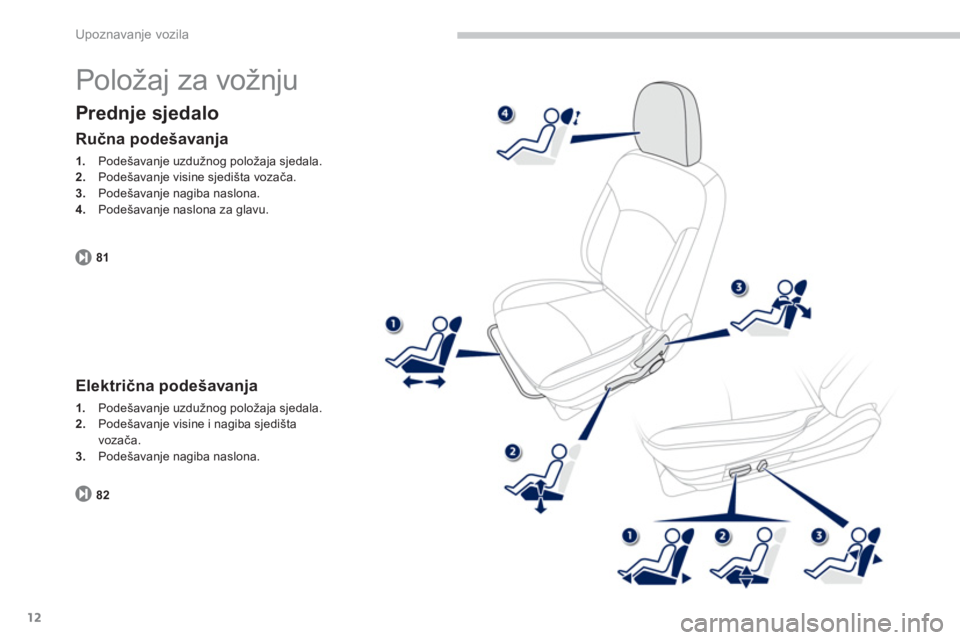

Položaj za vožnju


Prednje sjedalo


Ručna podešavanja



1.
Podešavanje uzdužnog položaja sjedala.

2.
Podešavanje visine sjedišta vozača.

3.
Podešavanje nagiba naslona.

4.
Podešavanje naslona za glavu.



Električna podešavanja



1.
Podešavanje uzdužnog položaja sjedala.

2.
Podešavanje visine i nagiba sjedišta
vozača.

3.
Podešavanje nagiba naslona.

81
82

.
13
Upoznavanje vozila
Položaj za vožnju


Prednji naslon za ruke

Podešavanje obruča upravljača



1.
Oslobađanje.

2.
Podešavanje visine i dubine.

3.
Uglavljivanje. Radi vašeg komfora, uzdužni položaj prednjeg
naslona za ruke može se podešavati. Ispod naslona za ruke nalaze se dva pretinca;
oni mogu biti opremljeni pomoćnim utičnicama.
Radi sigurnosti, prilikom ovih postupaka
vozilo obavezno mora biti zaustavljeno. 84
103
89

14
Upoznavanje vozila

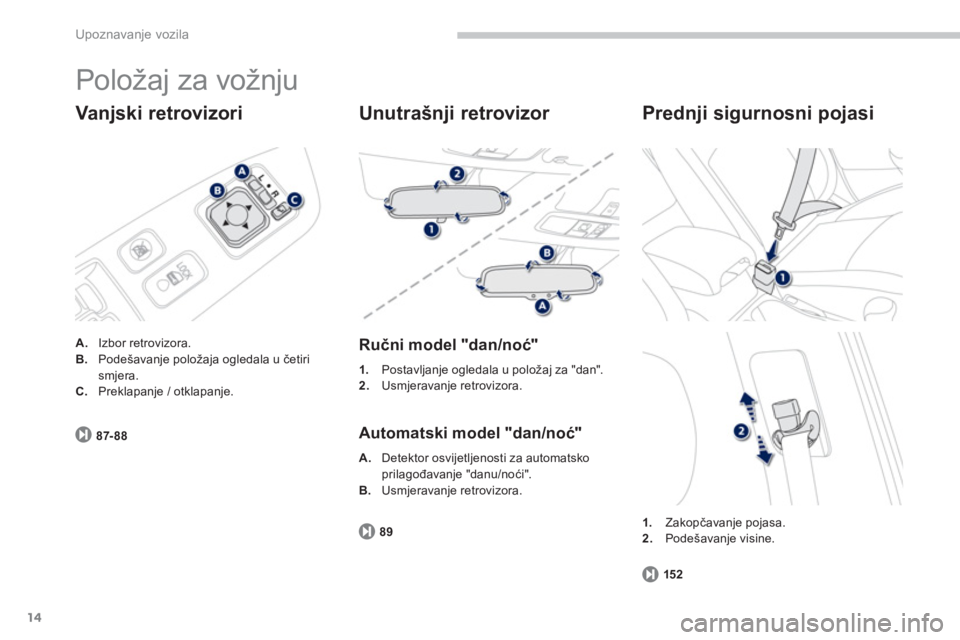

Položaj za vožnju


Vanjski retrovizori



A.
Izbor retrovizora.

B.
Podešavanje položaja ogledala u četiri
smjera.

C.
Preklapanje / otklapanje.



Unutrašnji retrovizor


Ručni model "dan/noć"



1.
Postavljanje ogledala u položaj za "dan".

2.
Usmjeravanje retrovizora.



Automatski model "dan/noć"



A.
Detektor osvijetljenosti za automatsko
prilagođavanje "danu/noći".

B.
Usmjeravanje retrovizora.




1.
Zakopčavanje pojasa.

2.
Podešavanje visine.



Prednji sigurnosni pojasi
87- 88
89
152

.
15
Upoznavanje vozila

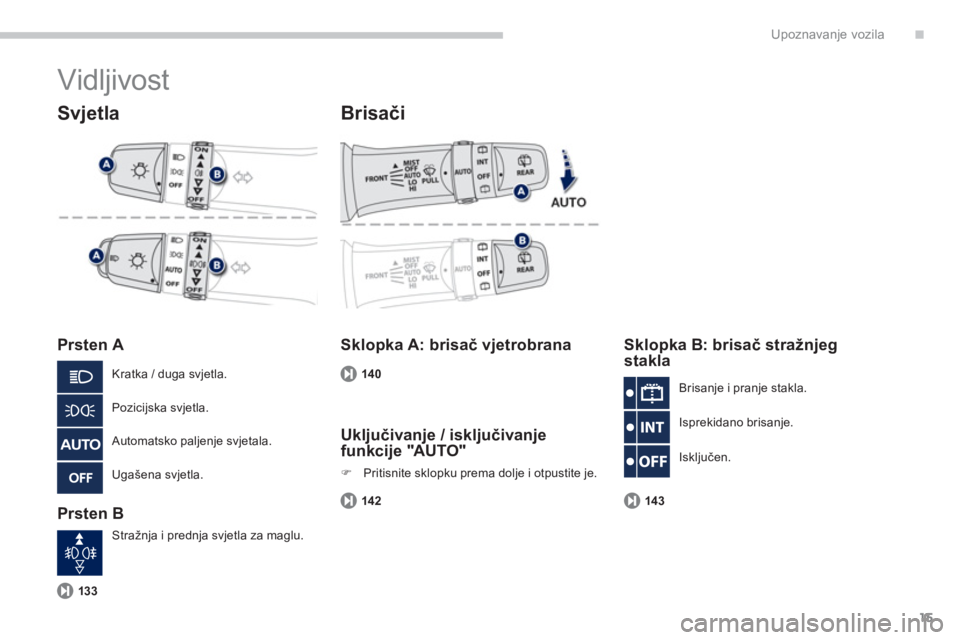

Vidljivost


Svjetla


Prsten A

Prsten B


Brisači


Sklopka A: brisač vjetrobrana
Sklopka B: brisač stražnjeg
stakla
Kratka / duga svjetla.
Pozicijska svjetla.
Automatsko paljenje svjetala.
Ugašena svjetla.
Stražnja i prednja svjetla za maglu.
Brisanje i pranje stakla.
Isprekidano brisanje.
Isključen.



Uključivanje / isključivanje
funkcije "AUTO"


)
Pritisnite sklopku prema dolje i otpustite je.

13314 0
142 14 3

16
Upoznavanje vozila
Vent ilac ija


Automatski klima uređaj:
preporučuje se korištenje potpuno automatskog načina rada, pritiskom na tipku "AUTO "
.


Savjeti za podešavanja



Želim...



Ručni klima uređaj




Usmjeravanje zraka



Protok zraka



Strujanje
unutrašnjeg zraka /

dovod vanjskog
zraka



Te m p e r a t u r a



Ručni klima uređaj




GRIJANJE














HLAĐENJE














ODMAGLJIVANJE

ODLEĐIVANJE

.
17
Upoznavanje vozila

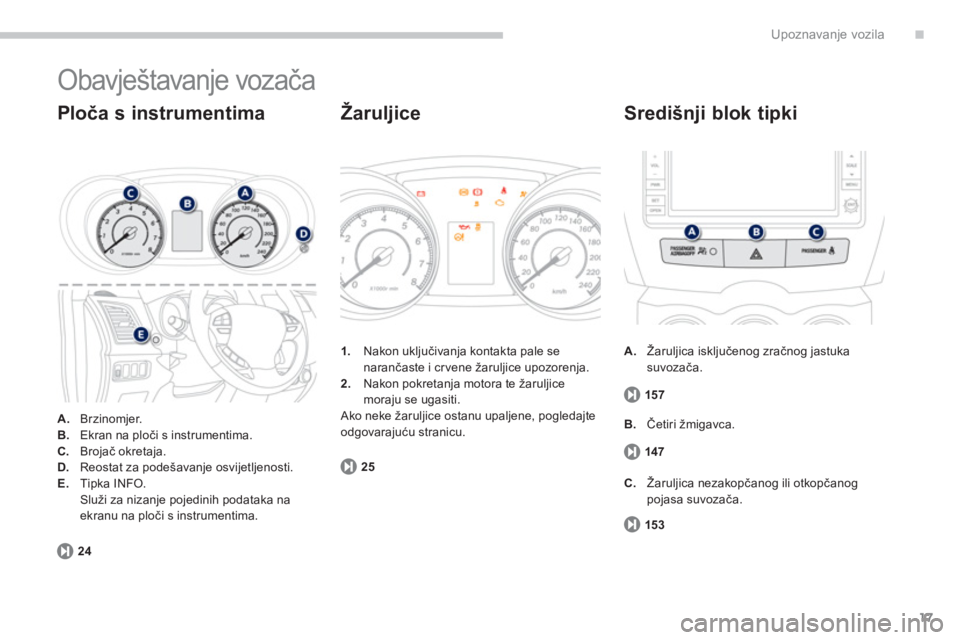

Obavještavanje vozača



A.
Brzinomjer.

B.
Ekran na ploči s instrumentima.

C.
Brojač okretaja.

D.
Reostat za podešavanje osvijetljenosti.

E.
Tipka INFO.
Služi za nizanje pojedinih podataka na
ekranu na ploči s instrumentima.



Ploča s instrumentima



A.
Žaruljica isključenog zračnog jastuka
suvozača.


Središnji blok tipki



1.
Nakon uključivanja kontakta pale se
narančaste i cr vene žaruljice upozorenja.

2.
Nakon pokretanja motora te žaruljice
moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, pogledajte
odgovarajuću stranicu.


Žaruljice


B.
Četiri žmigavca.

C.
Žaruljica nezakopčanog ili otkopčanog
pojasa suvozača.

2425157
147
15 3

18
Upoznavanje vozila

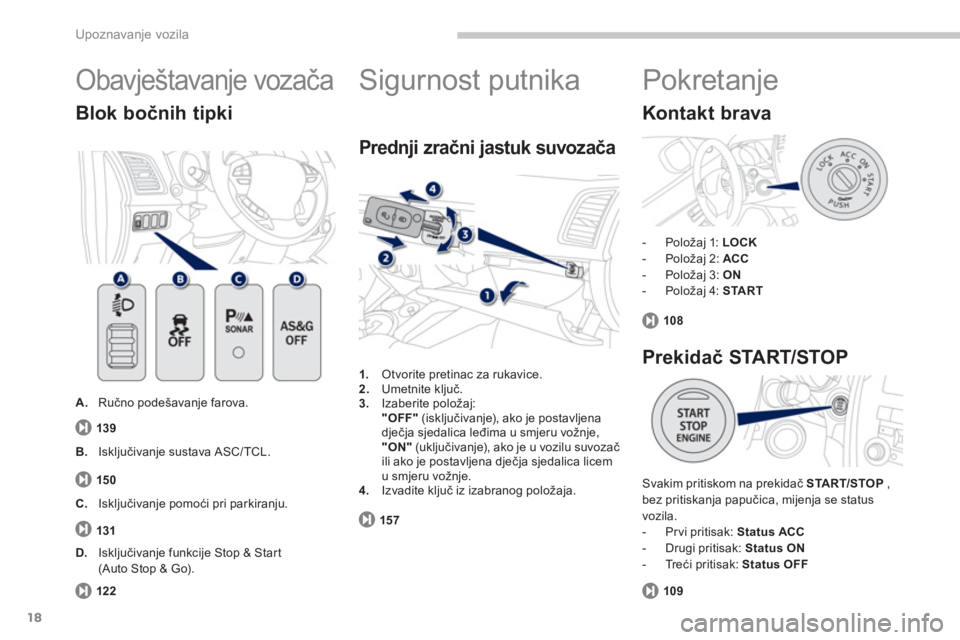

Obavještavanje vozača



A.
Ručno podešavanje farova.


Blok bočnih tipki



1.
Otvorite pretinac za rukavice.

2.
Umetnite ključ.

3.
Izaberite položaj:
"OFF"
(isključivanje), ako je postavljena
dječja sjedalica leđima u smjeru vožnje,
"ON"
(uključivanje), ako je u vozilu suvozač
ili ako je postavljena dječja sjedalica licem
u smjeru vožnje.

4.
Izvadite ključ iz izabranog položaja.



Prednji zračni jastuk suvozača


B.
Isključivanje sustava ASC/ TCL.

C.
Isključivanje pomoći pri parkiranju.

Sigurnost putnika


D.
Isključivanje funkcije Stop & Start
(Auto Stop & Go).


Pokretanje



- Položaj 1: LOCK


- Položaj 2: ACC


- Položaj 3: ON


- Položaj 4: START



Svakim pritiskom na prekidač START/STOP
,
bez pritiskanja papučica, mijenja se status
vozila.


- Pr vi pritisak: Status ACC


- Drugi pritisak: Status ON


- Tr eći pritisak: Status OFF





Kontakt brava

Prekidač START/STOP
139
15 0
131
122157108
109
