Zamjena žarulje
Za žarulje s izdancima tipa H1, H7...,
treba paziti na njihov ispravan položaj
kako bi se osigurala kvalitetna rasvjeta.
Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F

n

e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F

u

potrijebite spužvu i sapunicu,
F

a

ko vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva.
F

N

e dirajte žarulju prstima,
pridržavajte je krpicom koja ne
ostavlja dlačice.
Prije zamjene žarulje svjetla moraju biti
ugašena više minuta (opasnost od težih
opeklina).
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom s istim oznakama
i karakteristikama.
Opasnost od strujnog
udara
Ksenonska žarulja (D1S-35W) mora se
zamijeniti u mreži PEUGEOT ili u nekoj
stručnoj radionici.

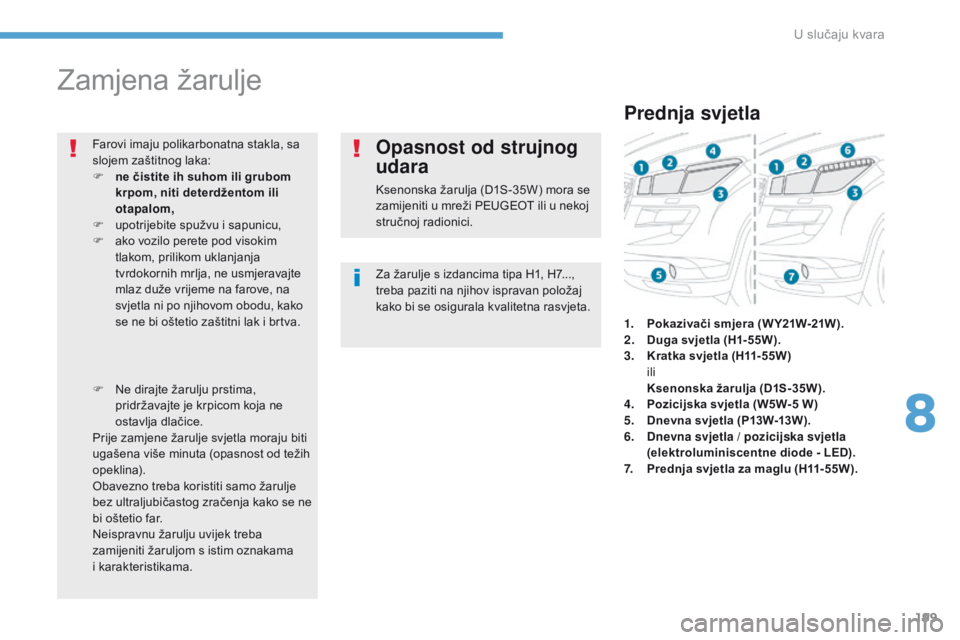

Prednja svjetla
1. Pokazivači smjera ( W Y21W-21W ).
2. D uga svjetla (H1-55W).
3.
K

ratka svjetla (H11-55W)
i

li
K

senonska žarulja (D1S-35W).
4.
P

ozicijska svjetla (W5W-5 W)
5.
D

nevna svjetla (P13W-13W).
6.
D

nevna svjetla / pozicijska svjetla
(elektroluminiscentne diode - LED).
7.
P

rednja svjetla za maglu (H11-55W).
8
U slučaju kvara

200
4008_hr_Chap08_En-cas-de panne_ed01-2016

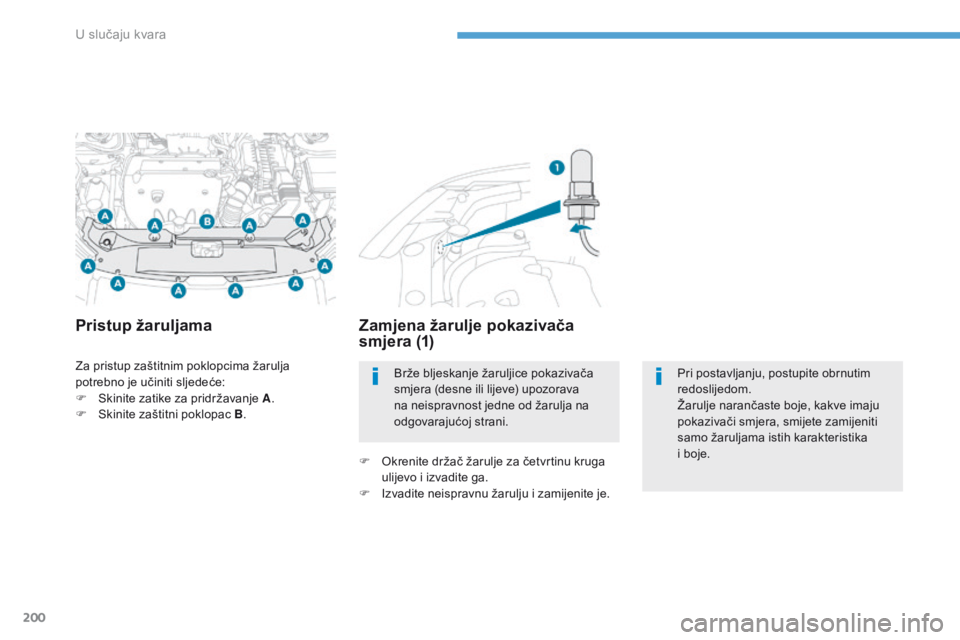

Za pristup zaštitnim poklopcima žarulja
potrebno je učiniti sljedeće:
F
S
kinite zatike za pridržavanje A .
F

S
kinite zaštitni poklopac B .
Pristup žaruljama Zamjena žarulje pokazivača
smjera (1)
F Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.
F

I
zvadite neispravnu žarulju i zamijenite je.Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
Pri postavljanju, postupite obrnutim
redoslijedom.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika
i boje.
U slučaju kvara

201
4008_hr_Chap08_En-cas-de panne_ed01-2016
Zamjena žarulje pozicijskog
svjetla (4)
F Skinite zaštitni plastični poklopac.
F O krenite držač žarulje ulijevo i izvadite ga.
F

I
zvadite žarulju i njezino postolje pritiskom
na kopču koja se nalazi na donjoj strani.
F

Z
amijenite žarulju.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Zamjena žarulje dugog svjetla (2)
F Okrenite držač žarulje za četvrtinu kruga ulijevo i izvadite ga.
F

I
zvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.
Zamjena dnevnog / pozicijskog
svjetla (elektroluminiscentne
diode-LED) (6)
Za zamjenu diodnih svjetala, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Zamjena žarulje kratkog
svjetla (3)
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Zamjena žarulje prednjeg svjetla
za maglu (7) / dnevnog svjetla (5)
8
U slučaju kvara

202
4008_hr_Chap08_En-cas-de panne_ed01-2016
F Izvadite bočni pokazivač smjera guranjem prema natrag.
F O dspojite konektor pokazivača smjera.
F

Z
amijenite blok pokazivača smjera.
Pri postavljanju, postupite obrnutim redoslijedom.
Nove bočne pokazivače smjera možete nabaviti u mreži PEUGEOT ili u nekoj stručnoj radionici.

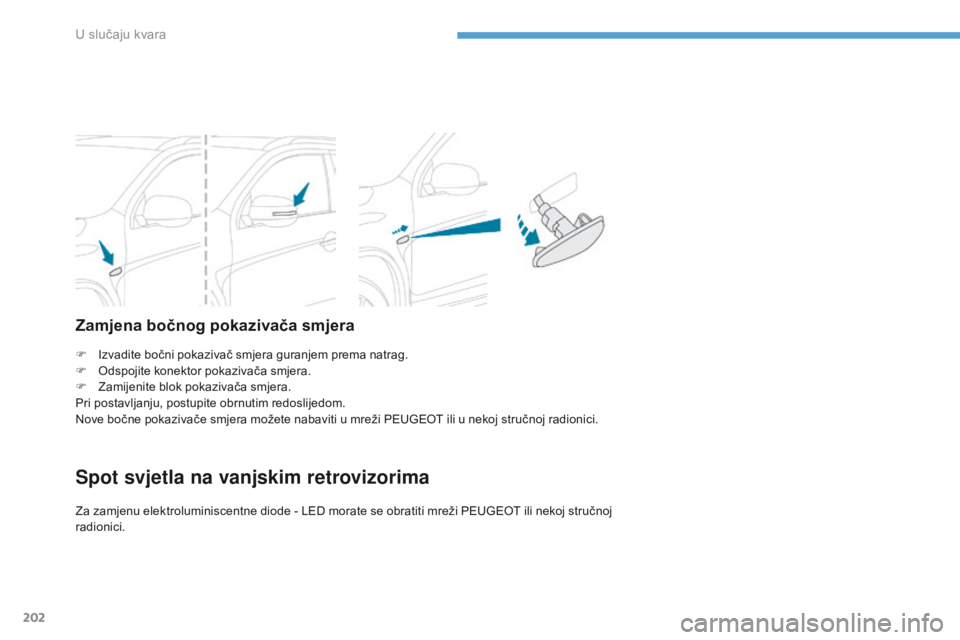

Zamjena bočnog pokazivača smjera
Spot svjetla na vanjskim retrovizorima
Za zamjenu elektroluminiscentne diode - LED morate se obratiti mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju kvara

203
4008_hr_Chap08_En-cas-de panne_ed01-2016
1. Treće stop svjetlo (diode).
2. Svjetla registarske pločice (W5W-5W).
3.
S

vjetlo za maglu (W21W-21W) ili svjetlo
za vožnju natrag (W16W-16W) *.
4.
S

vjetlo za vožnju natrag (W16W-16W).
5.
P

okazivači smjera (W Y21W-21 W).
6.
P

ozicijska svjetla (P21-5W).
7.
P

ozicijska svjetla / stop svjetla
(W21-5W).
Stražnja svjetla
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika
i boje. Ove žarulje zamjenjuju se s vanjske strane
prtljažnika.
F

O
tvorite prtljažnik.
F
I
zvadite oba vijka za pričvršćenje.
F
O
tkopčajte optički blok i oprezno ga
izvadite povlačenjem prema natrag.
F D ržač žarulje okrenite za četvrtinu kruga
ulijevo i izvadite ga.
F

I
zvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Dobro namjestite izdanke za pričvršćenje
optičkog bloka nasuprot pričvrsnim mjestima
na karoseriji.
Zamjena žarulje pozicijskog /
s top svjetla svjetla (7) i
pokazivača smjera (5)
F Otvorite prtljažnik.
F
U metnite odvijač u otvor na poklopcu
i otvorite poklopac.
F

O
krenite držač žarulje za četvrtinu kruga
ulijevo.
F

I
zvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja, možete se obratiti
mreži PEUGEOT ili nekoj stručnoj radionici.
Zamjena žarulje pozicijskog
svjetla (6)
* Ovisno o tržištu
8
U slučaju kvara

204
4008_hr_Chap08_En-cas-de panne_ed01-2016

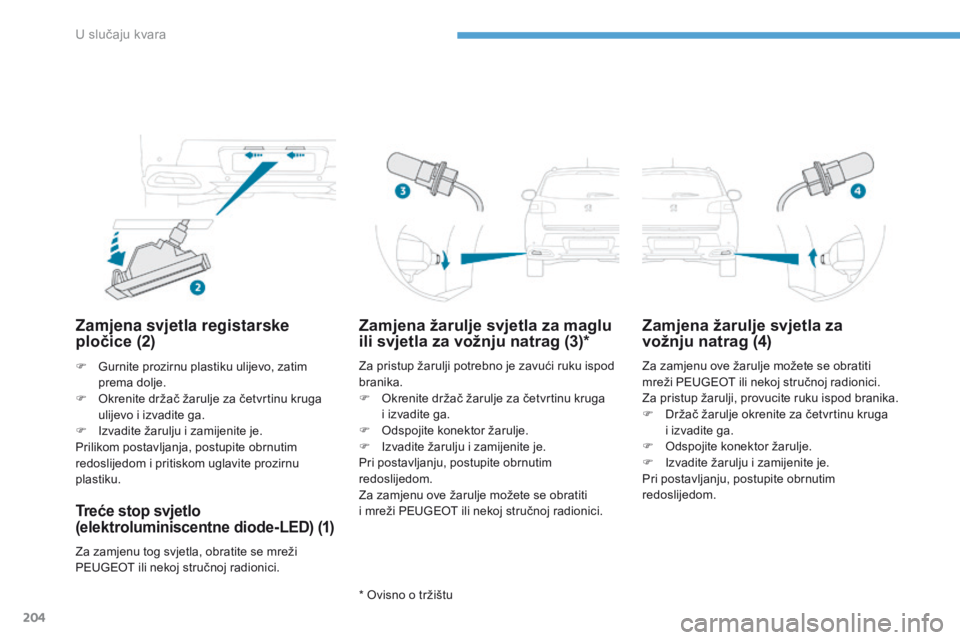

Zamjena svjetla registarske
pločice (2)
F Gurnite prozirnu plastiku ulijevo, zatim prema dolje.
F

O
krenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.
F

I
zvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom i pritiskom uglavite prozirnu
plastiku.
Treće stop svjetlo
(elektroluminiscentne diode-LED) (1)
Za zamjenu tog svjetla, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Zamjena žarulje svjetla za maglu
ili svjetla za vožnju natrag (3)*
* Ovisno o tržištu
Zamjena žarulje svjetla za
vožnju natrag (4)
Za pristup žarulji potrebno je zavući ruku ispod
branika.
F

O
krenite držač žarulje za četvrtinu kruga
i izvadite ga.
F

O
dspojite konektor žarulje.
F

I
zvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ove žarulje možete se obratiti
i mreži PEUGEOT ili nekoj stručnoj radionici. Za zamjenu ove žarulje možete se obratiti
mreži PEUGEOT ili nekoj stručnoj radionici.
Za pristup žarulji, provucite ruku ispod branika.
F

D
ržač žarulje okrenite za četvrtinu kruga
i izvadite ga.
F

O
dspojite konektor žarulje.
F

I
zvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
U slučaju kvara

205
4008_hr_Chap08_En-cas-de panne_ed01-2016

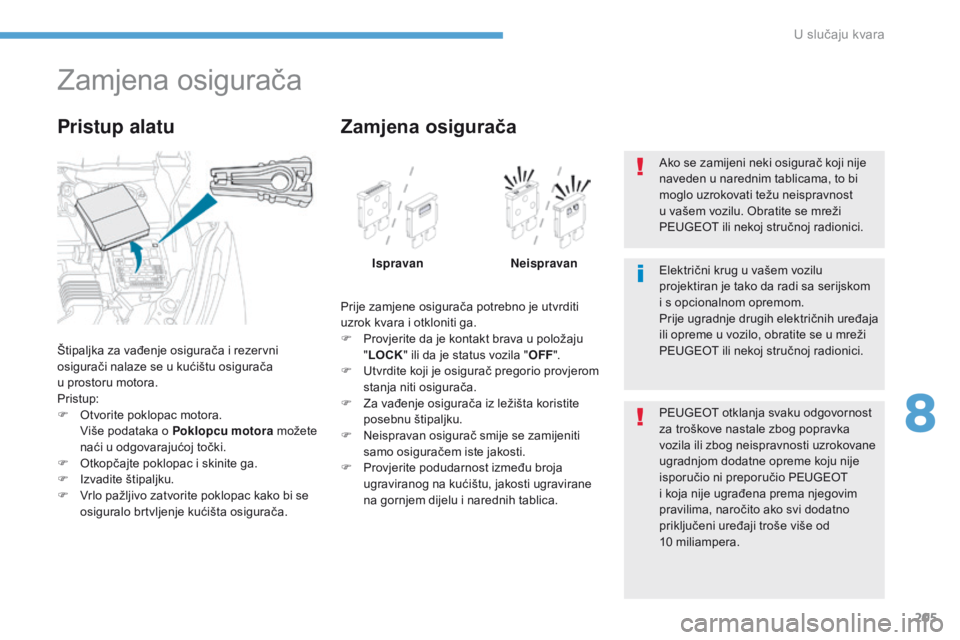

Zamjena osigurača
Štipaljka za vađenje osigurača i rezervni
osigurači nalaze se u kućištu osigurača
u prostoru motora.
Pristup:
F
O
tvorite poklopac motora.
V

iše podataka o Poklopcu motora možete
naći u odgovarajućoj točki.
F

O
tkopčajte poklopac i skinite ga.
F

I
zvadite štipaljku.
F

V
rlo pažljivo zatvorite poklopac kako bi se
osiguralo brtvljenje kućišta osigurača.
Pristup alatu
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
F

P
rovjerite da je kontakt brava u položaju
" LOCK " ili da je status vozila " OFF".
F

U
tvrdite koji je osigurač pregorio provjerom
stanja niti osigurača.
F

Z
a vađenje osigurača iz ležišta koristite
posebnu štipaljku.
F

N
eispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
F

P
rovjerite podudarnost između broja
ugraviranog na kućištu, jakosti ugravirane
na gornjem dijelu i narednih tablica.
Zamjena osigurača
Ispravan Neispravan
PEUGEOT otklanja svaku odgovornost
za troškove nastale zbog popravka
vozila ili zbog neispravnosti uzrokovane
ugradnjom dodatne opreme koju nije
isporučio ni preporučio PEUGEOT
i koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji troše više od
10
mil

iampera.
Električni krug u vašem vozilu
projektiran je tako da radi sa serijskom
i s opcionalnom opremom.
Prije ugradnje drugih električnih uređaja
ili opreme u vozilo, obratite se u mreži
PEUGEOT ili nekoj stručnoj radionici. Ako se zamijeni neki osigurač koji nije
naveden u narednim tablicama, to bi
moglo uzrokovati težu neispravnost
u vašem vozilu. Obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
8
U slučaju kvara

206
4008_hr_Chap08_En-cas-de panne_ed01-2016

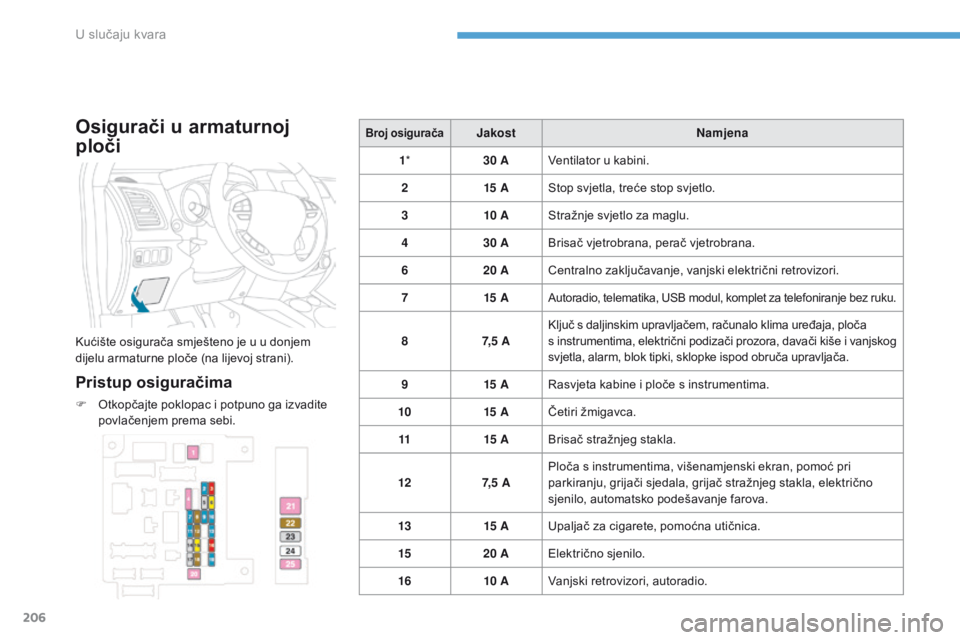

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u u donjem
dijelu armaturne ploče (na lijevoj strani).
Pristup osiguračima
F Otkopčajte poklopac i potpuno ga izvadite povlačenjem prema sebi.
Broj osiguračaJakost Namjena
1 * 30 AVentilator u kabini.
2 15 AStop svjetla, treće stop svjetlo.
3 10 AStražnje svjetlo za maglu.
4 30 ABrisač vjetrobrana, perač vjetrobrana.
6 20 ACentralno zaključavanje, vanjski električni retrovizori.
7 15 A
Autoradio, telematika, USB modul, komplet za telefoniranje bez ruku.
87, 5 AKljuč s daljinskim upravljačem, računalo klima uređaja, ploča

s instrumentima, električni podizači prozora, davači kiše i vanjskog
svjetla, alarm, blok tipki, sklopke ispod obruča upravljača.
9 15 ARasvjeta kabine i ploče s instrumentima.
10 15 AČetiri žmigavca.
11 15 ABrisač stražnjeg stakla.
12 7, 5 APloča s instrumentima, višenamjenski ekran, pomoć pri
parkiranju, grijači sjedala, grijač stražnjeg stakla, električno
sjenilo, automatsko podešavanje farova.
13 15 AUpaljač za cigarete, pomoćna utičnica.
15 20 AElektrično sjenilo.
16 10 AVanjski retrovizori, autoradio.
U slučaju kvara

207
4008_hr_Chap08_En-cas-de panne_ed01-2016
* Jaki osigurači služe za dodatnu zaštitu električnih sustava. Zahvati na jakim osiguračima smiju se obavljati samo u mreži PEUGEOT ili u nekoj stručnoj radionici.

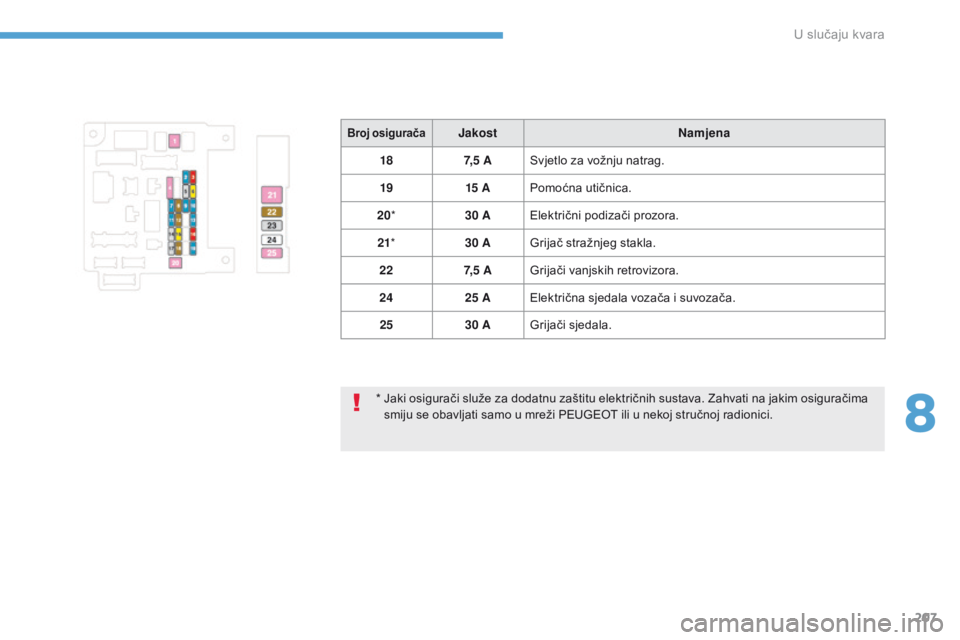

Broj osiguračaJakost Namjena
18 7, 5 ASvjetlo za vožnju natrag.
19 15 APomoćna utičnica.
20 * 30 AElektrični podizači prozora.
21 * 30 AGrijač stražnjeg stakla.
22 7, 5 AGrijači vanjskih retrovizora.
24 25 AElektrična sjedala vozača i suvozača.
25 30 AGrijači sjedala.
8
U slučaju kvara

208
4008_hr_Chap08_En-cas-de panne_ed01-2016

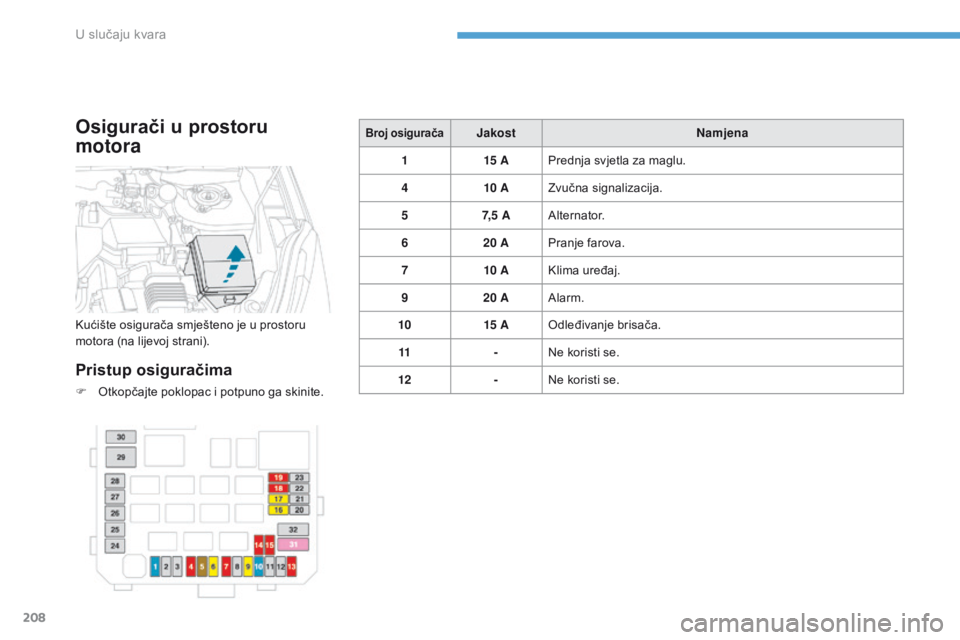

Osigurači u prostoru
motora
Pristup osiguračima
F Otkopčajte poklopac i potpuno ga skinite.
Broj osiguračaJakostNamjena
1 15 APrednja svjetla za maglu.
4 10 AZvučna signalizacija.
5 7, 5 AAlternator.
6 20 APranje farova.
7 10 AKlima uređaj.
9 20 AAlarm.
10 15 AOdleđivanje brisača.
11 -Ne koristi se.
12 -Ne koristi se.
Kućište osigurača smješteno je u prostoru
motora (na lijevoj strani).
