PEUGEOT 4008 2017 Manuel du propriétaire (in French)

199

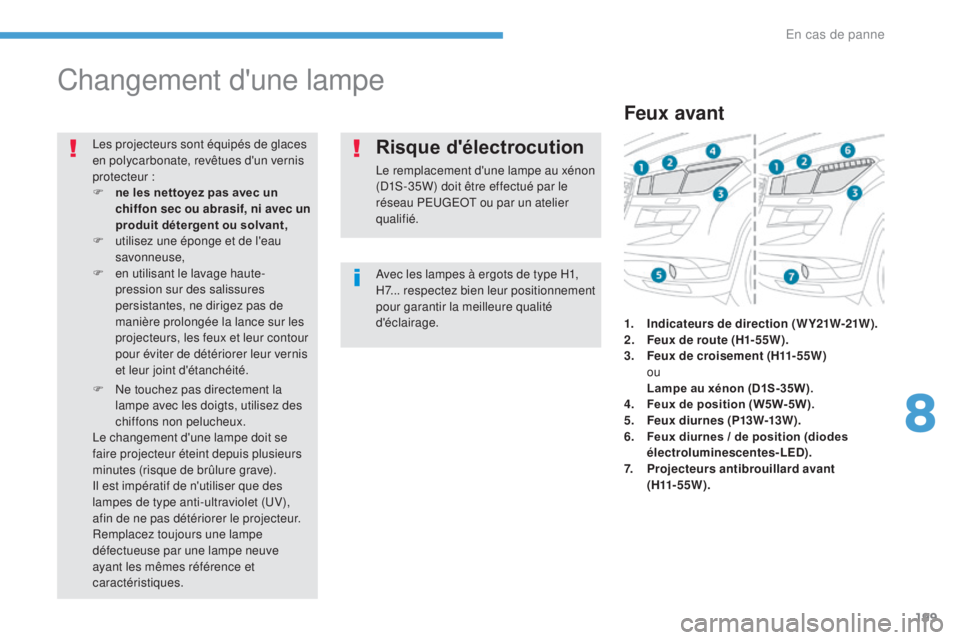

Changement d'une lampe
Avec les lampes à ergots de type H1,
H7... respectez bien leur positionnement
pour garantir la meilleure qualité
d'éclairage.
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur :
F

n

e les nettoyez pas avec un
chiffon sec ou abrasif, ni avec un
produit détergent ou solvant,
F

u

tilisez une éponge et de l'eau
savonneuse,
F
e
n utilisant le lavage haute-
pression sur des salissures
persistantes, ne dirigez pas de
manière prolongée la lance sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis
et leur joint d'étanchéité.
F

N

e touchez pas directement la
lampe avec les doigts, utilisez des
chiffons non pelucheux.
Le changement d'une lampe doit se
faire projecteur éteint depuis plusieurs
minutes (risque de brûlure grave).
Il est impératif de n'utiliser que des
lampes de type anti-ultraviolet (UV),
afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve
ayant les mêmes référence et
caractéristiques.
Risque d'électrocution
Le remplacement d'une lampe au xénon
(D1S-35W) doit être effectué par le
réseau PEUGEOT ou par un atelier
qualifié.
Feux avant
1. Indicateurs de direction (WY21W-21W).
2. F eux de route (H1-55W).
3.
F

eux de croisement (H11-55W)


ou
L

ampe au xénon (D1S-35W).
4.
F

eux de position (W5W-5W).
5.
F

eux diurnes (P13W-13W).
6.
F

eux diurnes / de position (diodes
électroluminescentes-LED).
7.
P

rojecteurs antibrouillard avant
( H11- 5 5 W ) .
8
En cas de panne

200

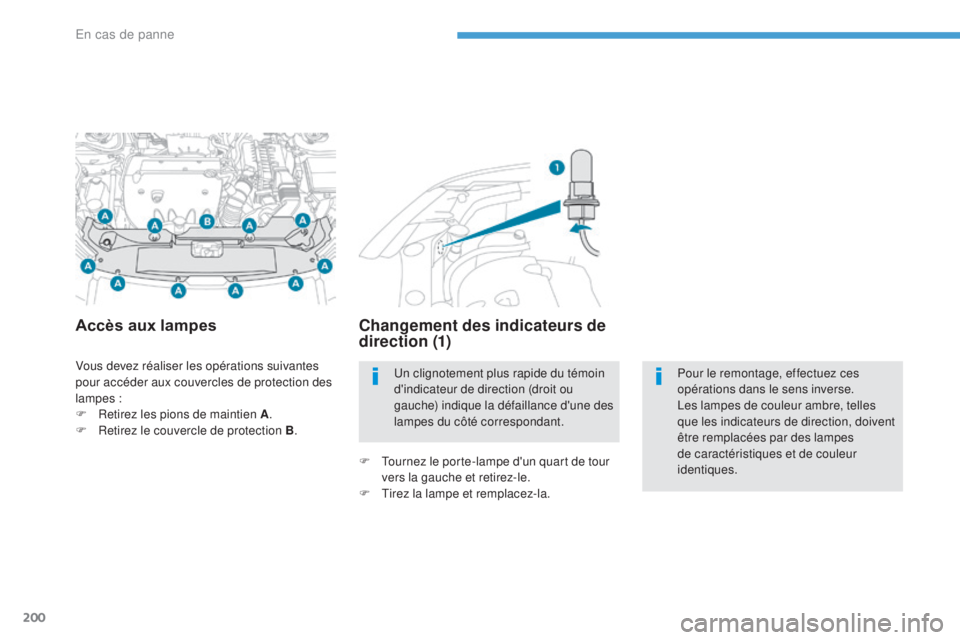

Vous devez réaliser les opérations suivantes
pour accéder aux couvercles de protection des
lampes :
F
R
etirez les pions de maintien A .
F

R
etirez le couvercle de protection B .
Accès aux lampes Changement des indicateurs de
direction (1)
F Tournez le porte-lampe d'un quart de tour
vers la gauche et retirez-le.
F

T
irez la lampe et remplacez-la.Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou
gauche) indique la défaillance d'une des
lampes du côté correspondant.
Pour le remontage, effectuez ces
opérations dans le sens inverse.
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
En cas de panne

201

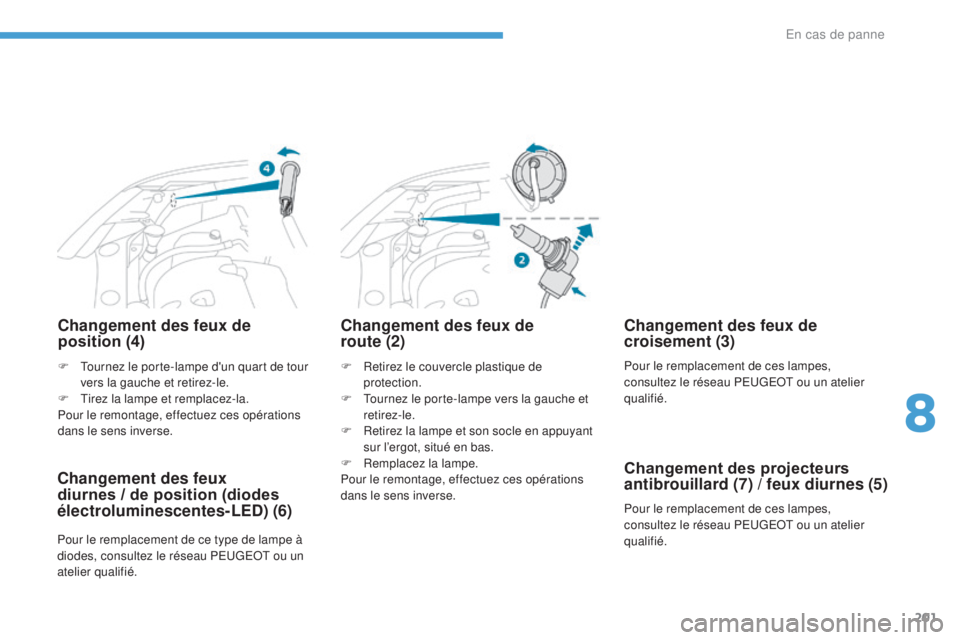

Changement des feux de
position (4)
F Retirez le couvercle plastique de protection.
F

T
ournez le porte-lampe vers la gauche et
retirez-le.
F

R
etirez la lampe et son socle en appuyant
sur l’ergot, situé en bas.
F

R
emplacez la lampe.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux de
route (2)
F Tournez le porte-lampe d'un quart de tour vers la gauche et retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux
diurnes / de position (diodes
électroluminescentes-LED) (6)
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau PEUGEOT ou un
atelier qualifié.
Changement des feux de
croisement (3)
Pour le remplacement de ces lampes,
consultez le réseau PEUGEOT ou un atelier
qualifié.
Pour le remplacement de ces lampes,
consultez le réseau PEUGEOT ou un atelier
qualifié.
Changement des projecteurs
antibrouillard (7) / feux diurnes (5)
8
En cas de panne

202

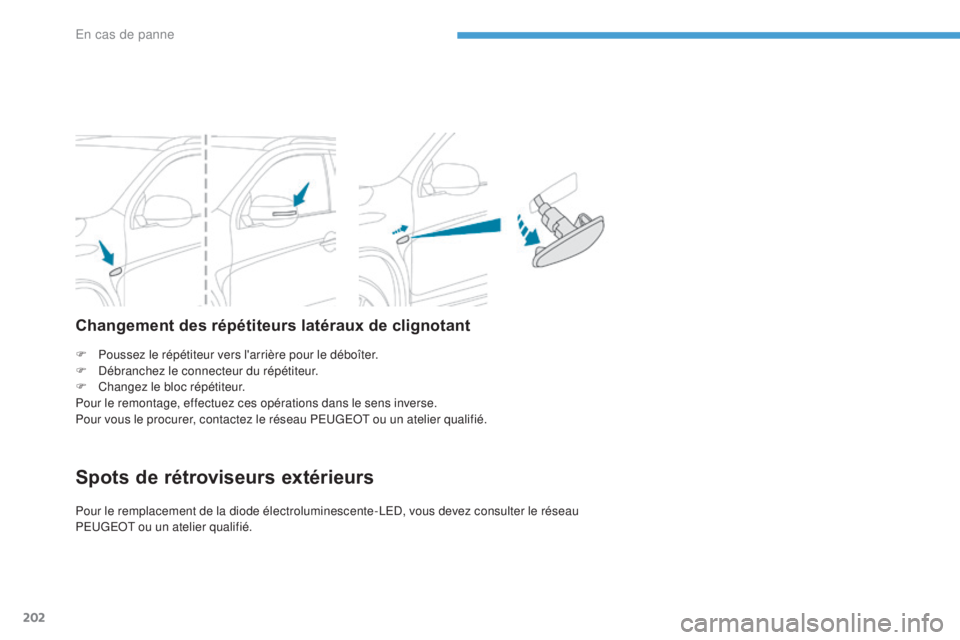

F Poussez le répétiteur vers l'arrière pour le déboîter.
F D ébranchez le connecteur du répétiteur.
F

C
hangez le bloc répétiteur.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Pour vous le procurer, contactez le réseau PEUGEOT ou un atelier qualifié.
Changement des répétiteurs latéraux de clignotant
Spots de rétroviseurs extérieurs
Pour le remplacement de la diode électroluminescente-LED, vous devez consulter le réseau
PEUGEOT ou un atelier qualifié.
En cas de panne

203

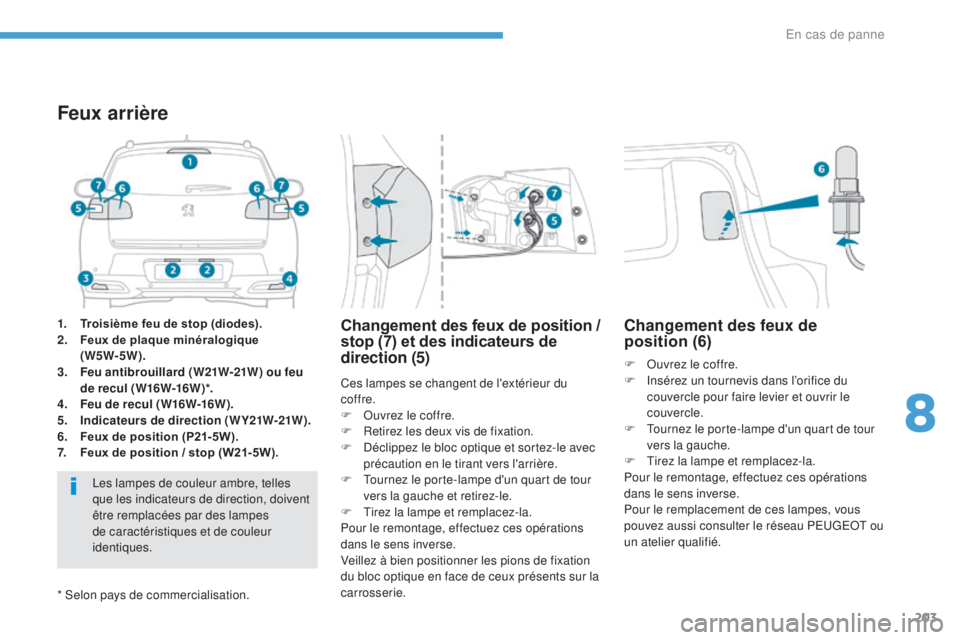

1. Troisième feu de stop (diodes).
2. Feux de plaque minéralogique
(W5W-5W).
3.
F

eu antibrouillard (W21W-21W) ou feu
de recul ( W16W-16W )*.
4.
F

eu de recul (W16W-16W).
5.
I

ndicateurs de direction (WY21W-21W).
6.
F

eux de position (P21-5W).
7.
F

eux de position / stop (W21-5W).
Feux arrière
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques. Ces lampes se changent de l'extérieur du
coffre.
F

O
uvrez le coffre.
F
R
etirez les deux vis de fixation.
F
D
éclippez le bloc optique et sortez-le avec
précaution en le tirant vers l'arrière.
F T ournez le porte-lampe d'un quart de tour
vers la gauche et retirez-le.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à bien positionner les pions de fixation
du bloc optique en face de ceux présents sur la
carrosserie.
Changement des feux de position /
stop (7) et des indicateurs de
direction (5)
F Ouvrez le coffre.
F
I nsérez un tournevis dans l’orifice du
couvercle pour faire levier et ouvrir le
couvercle.
F

T
ournez le porte-lampe d'un quart de tour
vers la gauche.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remplacement de ces lampes, vous
pouvez aussi consulter le réseau PEUGEOT ou
un atelier qualifié.
Changement des feux de
position (6)
* Selon pays de commercialisation.
8
En cas de panne

204

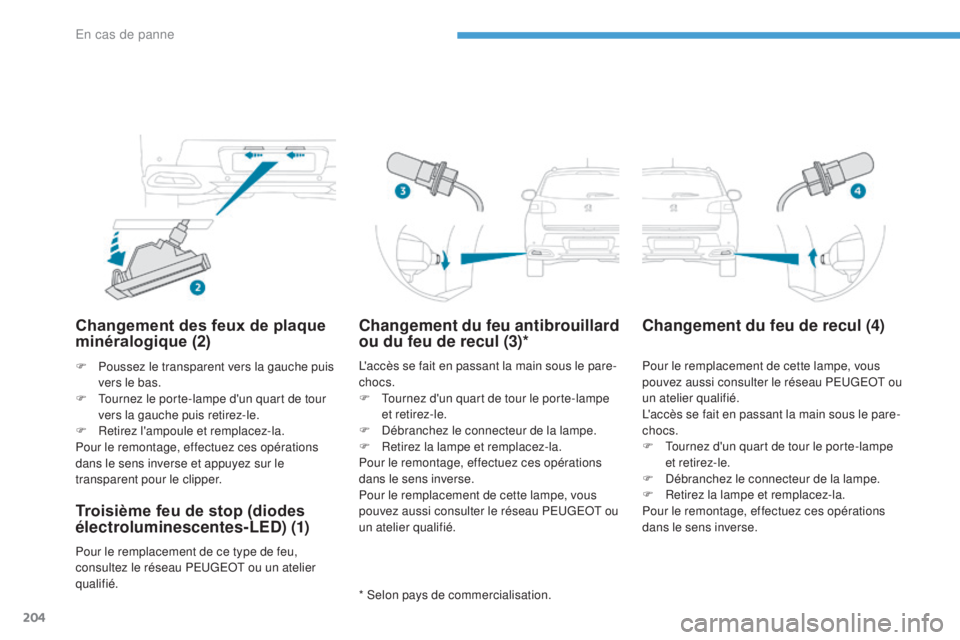

Changement des feux de plaque
minéralogique (2)
F Poussez le transparent vers la gauche puis vers le bas.
F

T
ournez le porte-lampe d'un quart de tour
vers la gauche puis retirez-le.
F

R
etirez l'ampoule et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse et appuyez sur le
transparent pour le clipper.
Troisième feu de stop (diodes
électroluminescentes-LED) (1)
Pour le remplacement de ce type de feu,
consultez le réseau PEUGEOT ou un atelier
qualifié.
Changement du feu antibrouillard
ou du feu de recul (3)*
* Selon pays de commercialisation.
Changement du feu de recul (4)
L'accès se fait en passant la main sous le pare-
chocs.
F

T
ournez d'un quart de tour le porte-lampe
et retirez-le.
F

D
ébranchez le connecteur de la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remplacement de cette lampe, vous
pouvez aussi consulter le réseau PEUGEOT ou
un atelier qualifié. Pour le remplacement de cette lampe, vous
pouvez aussi consulter le réseau PEUGEOT ou
un atelier qualifié.
L'accès se fait en passant la main sous le pare-
chocs.
F

T
ournez d'un quart de tour le porte-lampe
et retirez-le.
F

D
ébranchez le connecteur de la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
En cas de panne

205

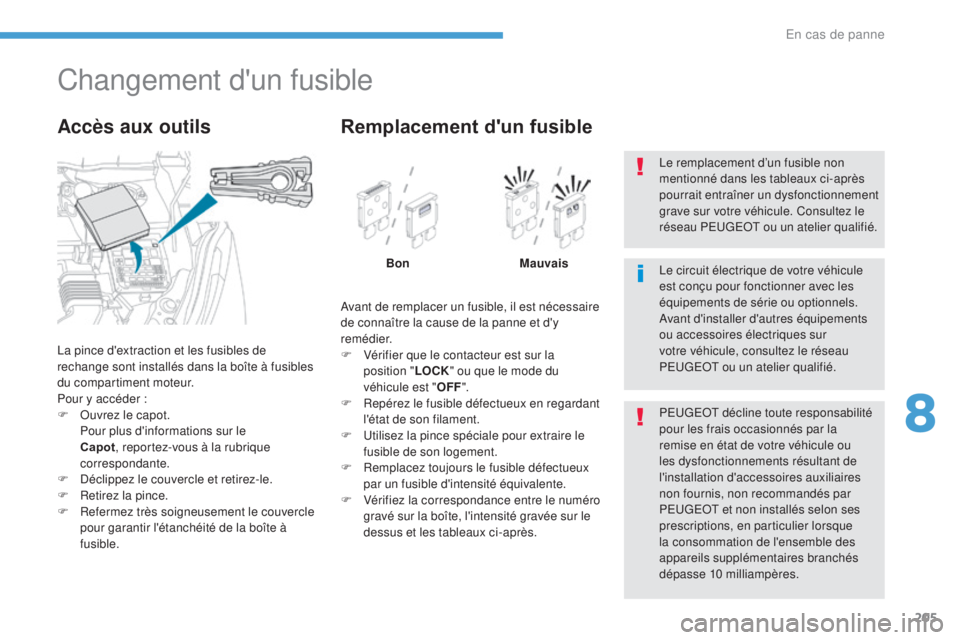

Changement d'un fusible
La pince d'extraction et les fusibles de
rechange sont installés dans la boîte à fusibles
du compartiment moteur.
Pour y accéder :
F
O
uvrez le capot.
P

our plus d'informations sur le
Capot , reportez-vous à la rubrique
correspondante.
F

D
éclippez le couvercle et retirez-le.
F

R
etirez la pince.
F

R
efermez très soigneusement le couvercle
pour garantir l'étanchéité de la boîte à
fusible.
Accès aux outils
Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d'y
remédier.
F

V
érifier que le contacteur est sur la
position


"LOCK " ou que le mode du
véhicule est " OFF".
F

R
epérez le fusible défectueux en regardant
l'état de son filament.
F

U
tilisez la pince spéciale pour extraire le
fusible de son logement.
F

R
emplacez toujours le fusible défectueux
par un fusible d'intensité équivalente.
F

V
érifiez la correspondance entre le numéro
gravé sur la boîte, l'intensité gravée sur le
dessus et les tableaux ci-après.
Remplacement d'un fusible
Bon Mauvais
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères. Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié. Le remplacement d’un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau PEUGEOT ou un atelier qualifié.
8
En cas de panne

206
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Déclippez le couvercle et retirez-le complètement en le tirant vers vous. Fusible N°
Intensité Fonctions
1* 30 AVentilateur habitacle.
2 15 AFeux de stop, troisième feu de stop.
3 10 AFeu antibrouillard arrière.
4 30 AEssuie-vitre avant, lave-vitre.
6 20 AVerrouillage centralisé, rétroviseurs extérieurs électriques.
7 15 AAutoradio, télématique, boîtier USB, kit mains-libres.
8 7, 5 AClé à télécommande, calculateur air conditionné, combiné,
lèves-vitres électriques, capteurs de pluie et de luminosité,
alarme, barrette de commandes, commandes sous-volant.
9 15 AEclairages habitacle et du combiné.
10 15 AFeux de détresse.
11 15 AEssuie-vitre arrière.
12 7, 5 ACombiné, écran multifonction, aide au stationnement, sièges
chauffants, dégivrage de la lunette arrière, volet d'occultation
électrique, réglage automatique des projecteurs.
13 15 AAllume-cigares, prise accessoires.
15 20 AVolet d'occultation électrique.
16 10 ARétroviseurs extérieurs, autoradio.
En cas de panne

207
* Les maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-fusibles doit être effectuée par le réseau PEUGEOT ou par un
atelier qualifié.
Fusible N°
Intensité Fonctions
18 7, 5 AFeu(x) de recul.
19 15 APrise accessoires.
20* 30 ACommandes de lève-vitres électriques.
21* 30 ADégivrage de la lunette arrière.
22 7, 5 ADégivrage des rétroviseurs extérieurs.
24 25 ASièges électriques conducteur et passager.
25 30 ASièges chauffants.
8
En cas de panne

208
Fusibles dans le
compartiment moteur
Accès aux fusibles
F Déclippez le couvercle et retirez-le complètement. Fusible N°
Intensité Fonctions
1 15 AProjecteurs antibrouillard avant.
4 10 AAvertisseur sonore.
5 7, 5 AAlternateur.
6 20 ALave-projecteurs.
7 10 AAir conditionné.
9 20 AAlarme.
10 15 ADégivrage essuie-vitre.
11 -Non utilisé.
12 -Non utilisé.
La boîte à fusibles est placée dans le
compartiment moteur (côté gauche).
En cas de panne
