PEUGEOT 4008 2017 Omistajan Käsikirja (in Finnish)

199
4008_fi_Chap08_En-cas-de panne_ed01-2016

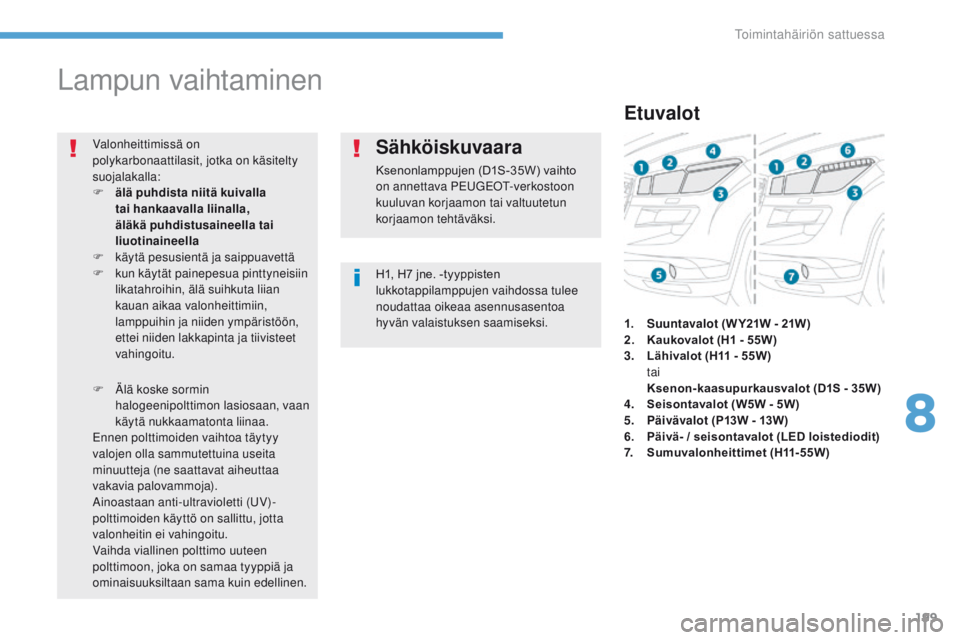

Lampun vaihtaminen
H1, H7 jne. -tyyppisten l
ukkotappilamppujen vaihdossa tulee
noudattaa oikeaa asennusasentoa
hyvän valaistuksen saamiseksi.
Valonheittimissä on
polykarbonaattilasit, jotka on käsitelty
suojalakalla:
F

ä

lä puhdista niitä kuivalla
tai hankaavalla liinalla,
äläkä puhdistusaineella tai
liuotinaineella
F

k

äytä pesusientä ja saippuavettä
F
k
un käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian
kauan aikaa valonheittimiin,
lamppuihin ja niiden ympäristöön,
ettei niiden lakkapinta ja tiivisteet
vahingoitu.
F

Ä

lä koske sormin
halogeenipolttimon lasiosaan, vaan
käytä nukkaamatonta liinaa.
Ennen polttimoiden vaihtoa täytyy
valojen olla sammutettuina useita
minuutteja (ne saattavat aiheuttaa
vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-
polttimoiden käyttö on sallittu, jotta
valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä ja
ominaisuuksiltaan sama kuin edellinen.
Sähköiskuvaara
Ksenonlamppujen (D1S-35W) vaihto o n annettava PEUGEOT-verkostoon
kuuluvan korjaamon tai valtuutetun
korjaamon tehtäväksi.
Etuvalot
1. Suuntavalot (W Y21W - 21W)
2. K aukovalot (H1 - 55W)
3.
L

ähivalot (H11 - 55W)


tai
K

senon-kaasupurkausvalot (D1S - 35W)
4.
S

eisontavalot (W5W - 5W)
5.
P

äivävalot (P13W - 13W)
6.
P

äivä- / seisontavalot (LED loistediodit)
7.
S

umuvalonheittimet (H11-55W)
8
Toimintahäiriön sattuessa

200
4008_fi_Chap08_En-cas-de panne_ed01-2016

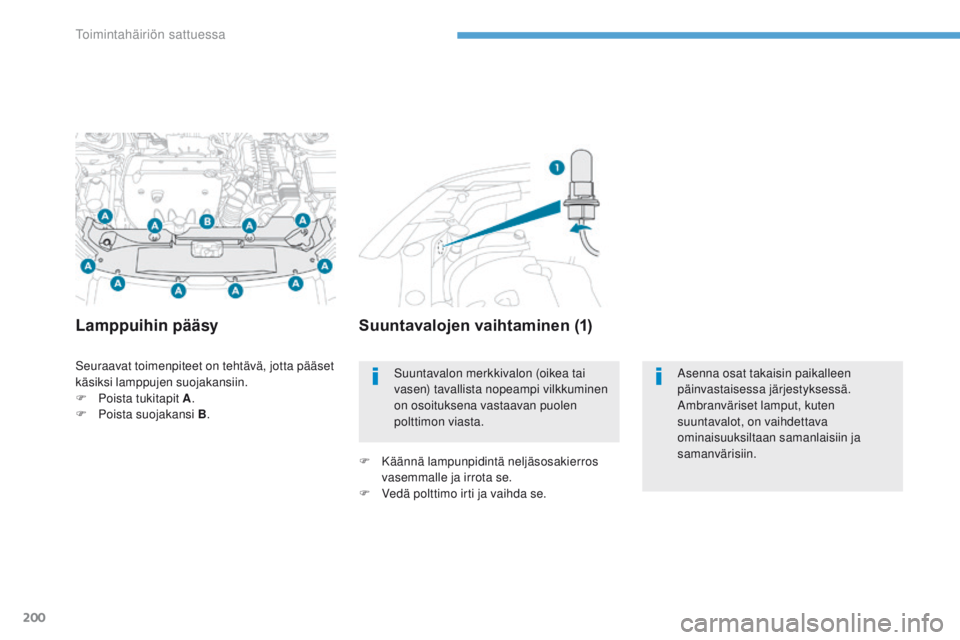

Seuraavat toimenpiteet on tehtävä, jotta pääset
käsiksi lamppujen suojakansiin.
F

P
oista tukitapit A .
F

P
oista suojakansi B .
Lamppuihin pääsy Suuntavalojen vaihtaminen (1)
F Käännä lampunpidintä neljäsosakierros
vasemmalle ja irrota se.
F

V
edä polttimo irti ja vaihda se.Suuntavalon merkkivalon (oikea tai
vasen) tavallista nopeampi vilkkuminen
on osoituksena vastaavan puolen
polttimon viasta.
Asenna osat takaisin paikalleen
päinvastaisessa järjestyksessä.
Ambranväriset lamput, kuten
suuntavalot, on vaihdettava
ominaisuuksiltaan samanlaisiin ja
samanvärisiin.
Toimintahäiriön sattuessa

201
4008_fi_Chap08_En-cas-de panne_ed01-2016
Seisontavalojen (4) vaihtaminen
F Poista muovinen suojakansi.
F
K äännä lampunpidintä vasemmalle
ja irrota se.
F

I
rrota polttimo ja sen alusta painamalla
alhaalla olevasta lukkotapista.
F

V
aihda polttimo.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Kaukovalojen polttimoiden
vaihtaminen (2)
F Käännä lampunpidintä 1/4-kierrosta v asemmalle ja ota se irti.
F

V
edä lamppu irti ja vaihda se.
Tee asennus päinvastaisessa järjestyksessä.
Päivävalojen / seisontavalojen
vaihtaminen (LED-loistediodit) (6)
Jos tämäntyyppinen diodilamppu pitää
vaihtaa, ota yhteyttä PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
Lähivalojen vaihtaminen (3)
Mene PEUGEOT -verkostoon kuuluvaan
korjaamoon tai valtuutettuun korjaamoon
lamppujen vaihtoa varten.
Jos lamppu pitää vaihtaa, ota yhteyttä
valtuutettuun PEUGEOT-huoltokorjaamoon tai
valtuutettuun korjaamoon.
Sumuvalojen (7) / päivävalojen
(5) vaihtaminen
8
Toimintahäiriön sattuessa

202
4008_fi_Chap08_En-cas-de panne_ed01-2016

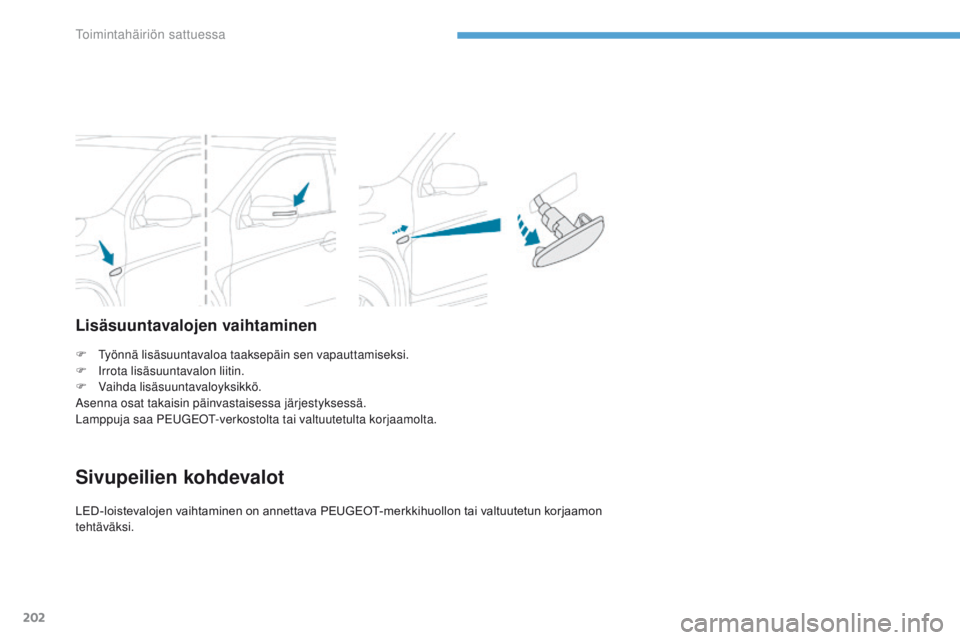

F Työnnä lisäsuuntavaloa taaksepäin sen vapauttamiseksi.
F
I rrota lisäsuuntavalon liitin.
F

V
aihda lisäsuuntavaloyksikkö.
Asenna osat takaisin päinvastaisessa järjestyksessä.
Lamppuja saa PEUGEOT-verkostolta tai valtuutetulta korjaamolta.
Lisäsuuntavalojen vaihtaminen
Sivupeilien kohdevalot
LED-loistevalojen vaihtaminen on annettava PEUGEOT-merkkihuollon tai valtuutetun korjaamon t ehtäväksi.
Toimintahäiriön sattuessa

203
4008_fi_Chap08_En-cas-de panne_ed01-2016

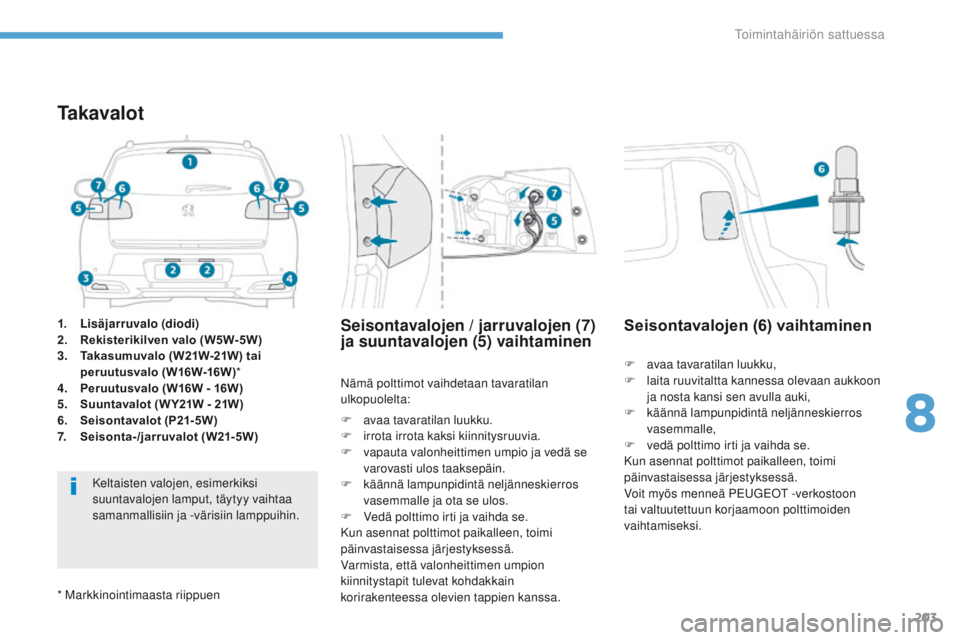

1. Lisäjarruvalo (diodi)
2. R
ekisterikilven valo (W5W-5W)
3.
T

akasumuvalo (W21W-21W) tai
peruutusvalo ( W16W-16W ) *
4.
P

eruutusvalo (W16W - 16W)
5.
S

uuntavalot (W Y21W - 21W)
6.
S

eisontavalot (P21-5W)
7.
S

eisonta-/jarruvalot (W21-5W)
Ta k a v a l o t
Keltaisten valojen, esimerkiksi
suuntavalojen lamput, täytyy vaihtaa
samanmallisiin ja -värisiin lamppuihin. Nämä polttimot vaihdetaan tavaratilan
ulkopuolelta:
F

a
vaa tavaratilan luukku.
F
i
rrota irrota kaksi kiinnitysruuvia.
F
v
apauta valonheittimen umpio ja vedä se
varovasti ulos taaksepäin.
F k äännä lampunpidintä neljänneskierros
vasemmalle ja ota se ulos.
F

V
edä polttimo irti ja vaihda se.
Kun asennat polttimot paikalleen, toimi
päinvastaisessa järjestyksessä.
Varmista, että valonheittimen umpion
kiinnitystapit tulevat kohdakkain
korirakenteessa olevien tappien kanssa.
Seisontavalojen / jarruvalojen (7)
ja suuntavalojen (5) vaihtaminen
F avaa tavaratilan luukku,
F la ita ruuvitaltta kannessa olevaan aukkoon
ja nosta kansi sen avulla auki,
F

k
äännä lampunpidintä neljänneskierros
vasemmalle,
F

v
edä polttimo irti ja vaihda se.
Kun asennat polttimot paikalleen, toimi
päinvastaisessa järjestyksessä.
Voit myös menneä PEUGEOT -verkostoon
tai valtuutettuun korjaamoon polttimoiden
vaihtamiseksi.
Seisontavalojen (6) vaihtaminen
* Markkinointimaasta riippuen
8
Toimintahäiriön sattuessa

204
4008_fi_Chap08_En-cas-de panne_ed01-2016

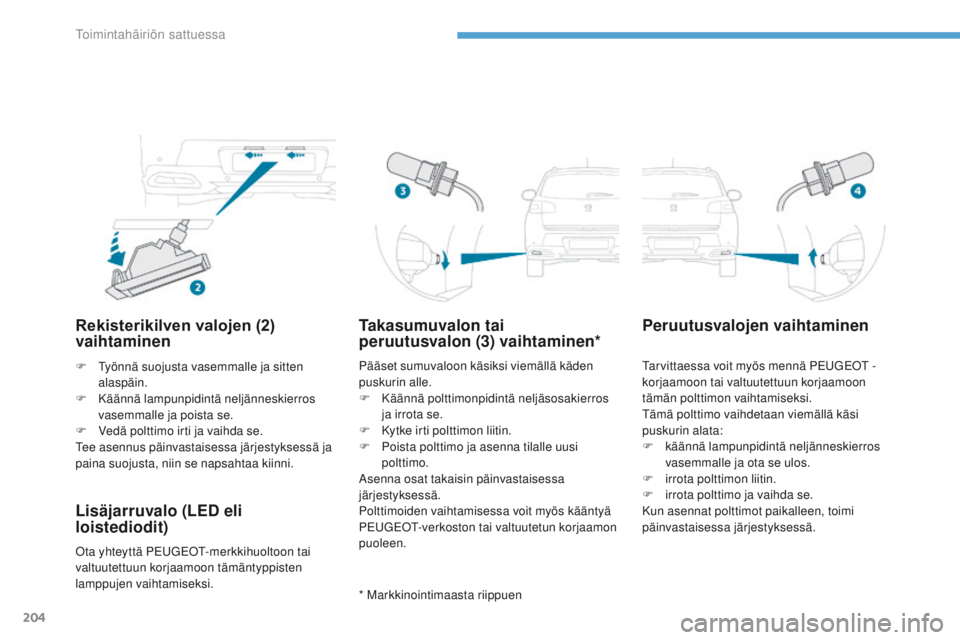

Rekisterikilven valojen (2)
vaihtaminen
F Työnnä suojusta vasemmalle ja sitten
alaspäin.
F

K
äännä lampunpidintä neljänneskierros
vasemmalle ja poista se.
F

V
edä polttimo irti ja vaihda se.
Tee asennus päinvastaisessa järjestyksessä ja
paina suojusta, niin se napsahtaa kiinni.
Lisäjarruvalo (LED eli
loistediodit)
Ota yhteyttä PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon tämäntyppisten
lamppujen vaihtamiseksi.
Takasumuvalon tai
peruutusvalon (3) vaihtaminen*
* Markkinointimaasta riippuen
Peruutusvalojen vaihtaminen
Pääset sumuvaloon käsiksi viemällä käden
puskurin alle.
F

K
äännä polttimonpidintä neljäsosakierros
ja irrota se.
F

K
ytke irti polttimon liitin.
F

P
oista polttimo ja asenna tilalle uusi
polttimo.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Polttimoiden vaihtamisessa voit myös kääntyä
PEUGEOT-verkoston tai valtuutetun korjaamon
puoleen. Tarvittaessa voit myös mennä PEUGEOT -
korjaamoon tai valtuutettuun korjaamoon
tämän polttimon vaihtamiseksi.
Tämä polttimo vaihdetaan viemällä käsi
puskurin alata:
F

k
äännä lampunpidintä neljänneskierros
vasemmalle ja ota se ulos.
F

ir
rota polttimon liitin.
F

i
rrota polttimo ja vaihda se.
Kun asennat polttimot paikalleen, toimi
päinvastaisessa järjestyksessä.
Toimintahäiriön sattuessa

205
4008_fi_Chap08_En-cas-de panne_ed01-2016

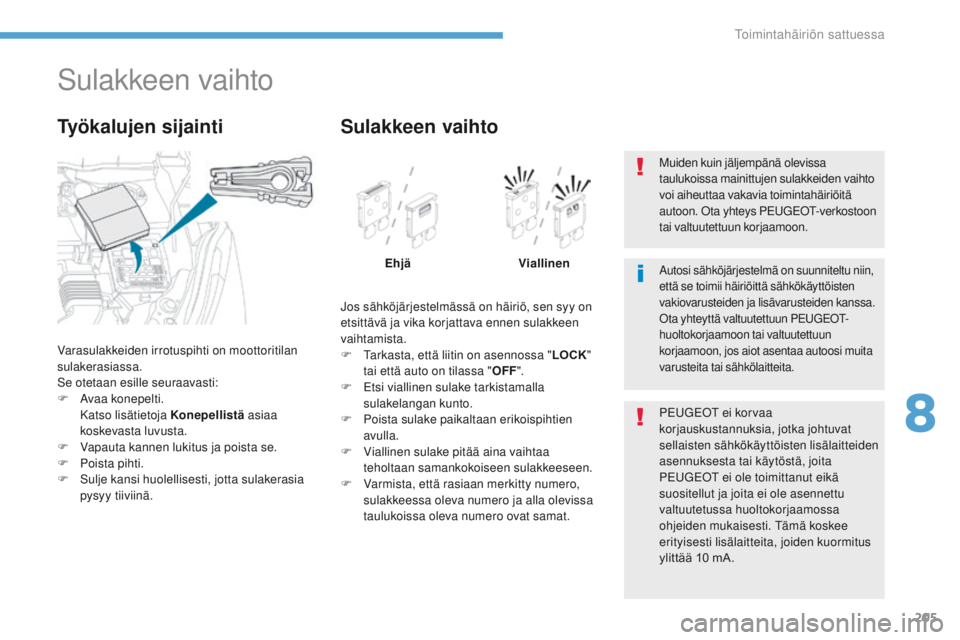

Sulakkeen vaihto
Varasulakkeiden irrotuspihti on moottoritilan
sulakerasiassa.
Se otetaan esille seuraavasti:
F

A
vaa konepelti.
Ka

tso lisätietoja Konepellistä asiaa
koskevasta luvusta.
F

V
apauta kannen lukitus ja poista se.
F

P
oista pihti.
F

S
ulje kansi huolellisesti, jotta sulakerasia
pysyy tiiviinä.
Työkalujen sijainti
Jos sähköjärjestelmässä on häiriö, sen syy on
etsittävä ja vika korjattava ennen sulakkeen
vaihtamista.
F

T
arkasta, että liitin on asennossa " LOCK"
tai että auto on tilassa " OFF".
F

E
tsi viallinen sulake tarkistamalla
sulakelangan kunto.
F

P
oista sulake paikaltaan erikoispihtien
avulla.
F

V
iallinen sulake pitää aina vaihtaa
teholtaan samankokoiseen sulakkeeseen.
F

V
armista, että rasiaan merkitty numero,
sulakkeessa oleva numero ja alla olevissa
taulukoissa oleva numero ovat samat.
Sulakkeen vaihto
Ehjä Viallinen
PEUGEOT ei korvaa
korjauskustannuksia, jotka johtuvat
sellaisten sähkökäyttöisten lisälaitteiden
asennuksesta tai käytöstä, joita
PEUGEOT ei ole toimittanut eikä
suositellut ja joita ei ole asennettu
valtuutetussa huoltokorjaamossa
ohjeiden mukaisesti. Tämä koskee
erityisesti lisälaitteita, joiden kuormitus
ylittää
10 mA.Autosi sähköjärjestelmä on suunniteltu niin,
että se toimii häiriöittä sähkökäyttöisten
vakiovarusteiden ja lisävarusteiden kanssa.
Ota yhteyttä valtuutettuun PEUGEOT-
huoltokorjaamoon tai valtuutettuun
korjaamoon, jos aiot asentaa autoosi muita
varusteita tai sähkölaitteita.
Muiden kuin jäljempänä olevissa
taulukoissa mainittujen sulakkeiden vaihto
voi aiheuttaa vakavia toimintahäiriöitä
autoon. Ota yhteys PEUGEOT-verkostoon
tai valtuutettuun korjaamoon.
8
Toimintahäiriön sattuessa

206
4008_fi_Chap08_En-cas-de panne_ed01-2016
Kojelaudan sulakerasia
Sulakerasia sijaitsee kojelaudan alaosassa
(vasemmalla puolella).
Sulakerasian saaminen esille
F Vapauta peitekannen lukitus ja vedä se
kokonaan pois. Sulake
Ampeeriluku Toiminnot
1 * 30 AOhjaamon tuuletin.
2 15 AJarruvalot, lisäjarruvalo.
3 10 ATakasumuvalo.
4 30 ATuulilasinpyyhkimet ja lasinpesulaite.
6 20 AKeskuslukitus, sähkökäyttöiset sivupeilit.
7 15 AAutoradio, telematiikka, USB-ohjausyksikkö, handsfree–varusteet.
8 7, 5 AKauko-ohjausavain, ilmastointilaitteen ohjausyksikkö, mittaristo,
sähkökäyttöiset lasinnostimet, valo- ja sadetunnistin, hälytin,
kytkinpaneeli, ohjauspyörän sivussa olevat kytkimet.
9 15 AMatkustamon ja mittariston valot.
10 15 AHätävilkut.
11 15 ATakalasinpyyhin.
12 7, 5 AMittaristo, monitoiminäyttö, peruutustutka, istuinlämmitys,
takalasinlämmitin, sähkökäyttöinen aurinkosuojaluukku,
automaattinen ajovalojen korkeussäätö.
13 15 ASavukkeensytytin, lisälaitepistoke.
15 20 ASähkökäyttöinen aurinkosuojaluukku.
16 10 ASivupeilit, autoradio.
Toimintahäiriön sattuessa

207
4008_fi_Chap08_En-cas-de panne_ed01-2016
* Maksisulakkeet antavat lisäsuojan sähköjärjestelmille. Maksisulakkeiden vaihto tulee
antaa valtuutetun PEUGEOT-huoltokorjaamon tai valtuutetun korjaamon tehtäväksi.

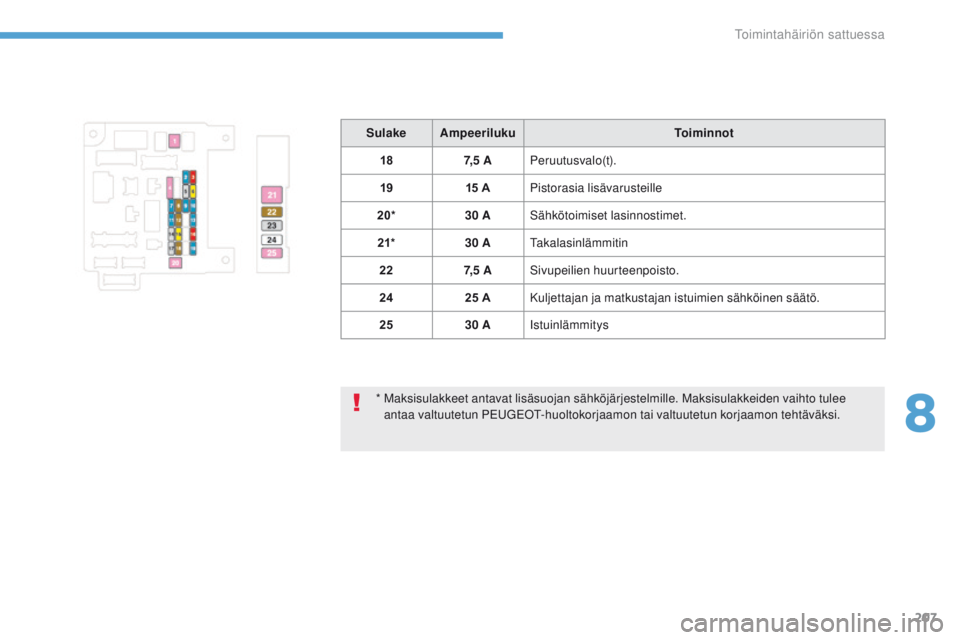

Sulake
Ampeeriluku Toiminnot
18 7, 5 APeruutusvalo(t).
19 15 APistorasia lisävarusteille
20 * 30 ASähkötoimiset lasinnostimet.
21 * 30 ATakalasinlämmitin
22 7, 5 ASivupeilien huurteenpoisto.
24 25 AKuljettajan ja matkustajan istuimien sähköinen säätö.
25 30 AIstuinlämmitys
8
Toimintahäiriön sattuessa

208
4008_fi_Chap08_En-cas-de panne_ed01-2016

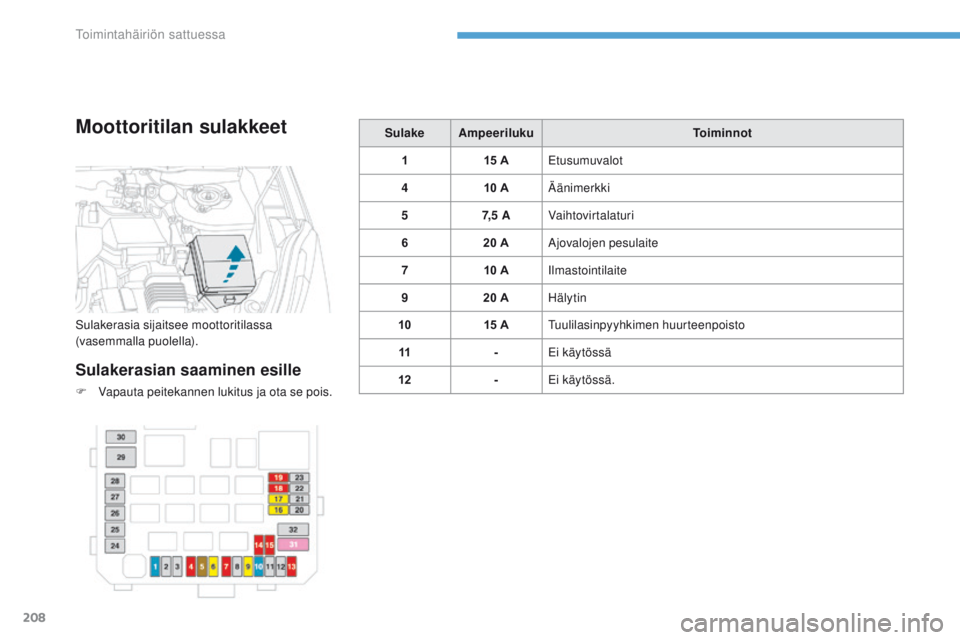

Moottoritilan sulakkeet
Sulakerasian saaminen esille
F Vapauta peitekannen lukitus ja ota se pois. Sulake
Ampeeriluku Toiminnot
1 15 AEtusumuvalot
4 10 AÄänimerkki
5 7, 5 AVaihtovirtalaturi
6 20 AAjovalojen pesulaite
7 10 AIlmastointilaite
9 20 AHälytin
10 15 ATuulilasinpyyhkimen huurteenpoisto
11 -Ei käytössä
12 -Ei käytössä.
Sulakerasia sijaitsee moottoritilassa
(vasemmalla puolella).
